疲劳裂纹扩展.
断裂力学 疲劳裂纹的扩展

5.2 疲劳裂纹的扩展速率
a
疲劳裂纹扩展的定量表示用 N
或 da
dN
, N 是交变应力循环
次数增量, a 是相应的裂纹长度的增量。
疲劳裂纹扩展速率:
a N
(或
da dN
),表示交变应力每循环
一次裂纹长度的平均增量(mm/次),它是裂纹长度a、应
KK1m axK1m in
其中 K1max、K1min 分别是交变应力最大值和最小值所计算的应 力强度因子。
Paris公式为最基本的公式,许多学者提出了对其的修正方案。主 要有Donahue、Priddle、Walker等。
Paris应力强度因子理论与实验结果符合较好的一种 理论.
第 I 阶段 KI Kth 门槛值
(疲劳裂纹扩展寿命)
其中 Kf(a)为应力强度因子幅度,f ( a ) 是裂纹长
度的函数,c、m为常数。
三. 影响疲劳裂纹扩展速率的因素
虽然Paris公式中只有几个参数,但实际还有其它的影响因素:
1)平均应力 m 的影响:平均应力升高,da/dN升高, 故常在表面做喷丸处理,产生压应力,减小 m 。 2)超载的影响:大载荷时能产生塑性区,然后相当 于卸载,但塑性变形不能恢复,而弹性必须要恢复, 产生压应力,相当于减小 m ,故降低 da/ dN。 3)加载频率的影响。 4)其他因素的影响
dN
式中: 为裂纹尖端张开位移幅度。
2.J积分表达式
da C(J )r dN
C与r是材料常数,J积分写成: J2Y2 de
其中Y为裂纹的几何形状因子。
扩展速率为 1 0 3 mm/每循环.
4)断裂阶段 扩展到 a c 时,失稳导致快速断裂。
疲劳裂纹扩展速率

疲劳破坏过程
裂纹成核阶段 微观裂纹扩展阶段 宏观裂纹扩展阶段 断裂阶段
疲劳裂纹扩展寿命预测
利用paris公式,可以在已知原始裂纹长度ai 情况下,计 算裂纹扩展到临界裂纹长度 ac 的循环数,即寿命。
N p
ac ( dN )da 1
ai da
C
ac da ai (K )m
1
C( )m
ac f (a)m da
ai
这里应力强度因子幅度一般可写成 K f (a)
平均应力与R关系
在相同的△K时,与平均应力为拉应力或为零相比, 平均应力为压应力—> 疲劳裂纹扩展速率da/dN 降低
所以,工程中可以采用渗碳、渗氮、渗铝、表面淬火、 表面滚压、喷丸等工艺在机械零部件表层引入残余压 应力来提高零部件的疲劳寿命。
2、超载的影响
1)当零部件承受变幅疲劳载荷作用时, 过载峰对随后的低载恒幅下的裂纹扩展速 度有明显的延缓作用。 2)延缓作用仅限于一段循环周期,在此 周期后,da/dN又逐渐恢复正常。
对裂纹扩展寿命的贡献。
疲劳裂纹扩展的机理与da/dN的理论公式
塑性钝化模型:在受拉过程中裂尖塑性变形发生钝化, 增加了新表面;在受压过程中新表面合拢形成新裂纹, 这一过程不断重复,裂纹尖端不断向前扩展。
极限值模型:这是塑性钝化模型的推广,假定裂纹尖端 某些参数达到某一极限值后,裂纹才开始前进。
再生核模型:认为疲劳裂纹的扩展是非连续的,在交变 应力作用下,主裂纹的前方首先出现微裂纹,在进一 步加载过程中,这些微裂纹扩展,最后与主裂纹相连 接而使裂纹前进。
材料力学之材料疲劳分析算法:断裂力学模型:实验方法与材料疲劳性能测试.Tex.header

材料力学之材料疲劳分析算法:断裂力学模型:实验方法与材料疲劳性能测试1 材料疲劳分析基础1.1 疲劳分析的基本概念疲劳分析是材料力学的一个重要分支,主要研究材料在循环载荷作用下逐渐产生损伤并最终导致断裂的过程。
材料在承受重复或周期性的应力时,即使应力远低于材料的静态强度极限,也可能发生疲劳破坏。
这一现象在工程设计中极为关键,因为许多结构件如桥梁、飞机部件、机械零件等,都可能在使用过程中遭受循环载荷。
1.1.1 原理与内容疲劳分析的基本概念包括:-应力幅:循环应力中最大应力与最小应力之差的一半。
-平均应力:循环应力中最大应力与最小应力的平均值。
-应力比:最小应力与最大应力的比值。
-循环次数:材料承受循环载荷的次数,直到发生疲劳破坏。
-疲劳强度:材料在特定循环次数下不发生疲劳破坏的最大应力。
1.2 疲劳损伤累积理论疲劳损伤累积理论是评估材料在不同载荷循环下累积损伤程度的理论。
其中,最著名的理论是Miner线性损伤累积理论,该理论认为材料的疲劳损伤是线性累积的,即每一次载荷循环对材料的总损伤贡献是相同的。
1.2.1 原理与内容Miner线性损伤累积理论的公式为:D=∑N i N fni=1其中:-D是总损伤度。
-N i是在应力水平i下的循环次数。
-N f是在应力水平i下材料的疲劳寿命。
1.2.2 示例代码假设我们有以下数据:-材料在应力水平100MPa下的疲劳寿命为10000次。
-材料在应力水平200MPa下的疲劳寿命为5000次。
-材料在应力水平300MPa下的疲劳寿命为2000次。
在实际应用中,材料可能在这些应力水平下分别承受了5000次、2000次和1000次循环。
1.3 S-N曲线与疲劳极限S-N曲线是描述材料疲劳性能的重要工具,它表示材料的应力水平与所能承受的循环次数之间的关系。
疲劳极限是指在无限次循环下材料能够承受而不发生疲劳破坏的最大应力。
1.3.1 原理与内容S-N曲线通常通过实验数据绘制,实验中材料样品在不同应力水平下进行循环加载,直到发生疲劳破坏,记录下每个应力水平下的循环次数。
第10章疲劳裂纹扩展

断裂力学电子教案
§10-2 疲劳裂纹的扩展
疲劳裂纹的扩展分三个阶段: 1)裂纹沿滑移带扩展(过程短), 2)裂纹沿与载荷垂直方向扩展(过 程长), 3)裂纹快速扩展到断裂。
断裂力学电子教案
断裂力学电子教案
断裂力学电子教案
第(2)阶段断口上有明显的疲劳条纹
断裂力学电子教案
这种疲劳条纹的形 成可以用裂尖钝化模型 来解释: 在受拉过程中裂尖塑性 变形发生钝化,增加了 新表面;在受压过程中 新表面合拢形成新裂纹 ,再经历第二次循环。
原先的恒幅应力循环,则在超载应力以后的裂纹扩展速 率将显著变慢,直到经相当的循环次数以后,才又慢慢 地恢复到原先恒幅应力循环时的水平,这就是超载迟滞 效应( Overload Delay Effect) 。
断裂力学电子教案
Wheeler设想,在一次超载时,裂纹前缘由于受到高应 力而形成一个很大的塑性区。这个塑性区在随后的卸载下 ,由于周围弹性区的影响,具有残余压应力。接下去的基 准应力(Baseline stress)造成的裂纹扩展只能在这个大的 原塑性区域范围内进行。由于基准应力中的一部分要用于 克服此区域内的残余压应力,从而穿过此塑性区域的裂纹 扩展速率降低。当裂纹穿过了由一次超载应力(Overload Stress)造成的残余压应力区域以后,就又以正常的速率扩 展了。
断裂力学电子教案
第十章 疲劳裂纹扩展
断裂力学电子教案
§10-1 材料疲劳的概念
材料或结构在交变载荷重复作用下萌生裂纹而断裂的 过程称为材料疲劳。
疲劳名义应力比材料的屈服极限低很多,疲劳断裂常 常是突然发生的,所以疲劳破坏比一次加载破坏危险。
疲劳载荷谱常常是随机的,为简化讨论,我们只研究 恒幅疲劳情况。
金属材料疲劳裂纹扩展研究综述

内容摘要
海洋钢结构在海洋环境中承受着复杂的力学环境和疲劳载荷。疲劳裂纹扩展 是导致其结构破坏的主要原因之一,因此,对海洋钢结构的疲劳裂纹扩展进行准 确预报具有重要意义。本次演示主要探讨一种单一扩展率曲线模型在海洋钢结构 疲劳裂纹扩展预报中的应用。
一、单一扩展率曲线模型
一、单一扩展率曲线模型
单一扩展率曲线模型是一种基于应力强度因子和应力循环次数的关系来预测 裂纹扩展的方法。它假定裂纹扩展速率仅与应力强度因子幅值和应力循环次数有 关,而与应力的其它参数如平均应力、应力比等无关。这种模型的优点是能够用 一条曲线来描述裂纹扩展的全过程,简洁直观。
4、金属材料疲劳裂纹扩展的应用领域和未来研究方向
未来研究方向主要包括以下几个方面:首先是深入研究金属材料疲劳裂纹扩 展的机理和影响因素,以进一步揭示其本质和规律;其次是发展更加准确、高效 的研究方法和技术手段,以更好地模拟和分析材料的疲劳裂纹扩展行为;第三是 加强针对不同约束条件下的裂纹扩展模型和实验方法的研究,以更好地应用于实 际工程中;最后是拓展金属材料疲劳裂纹扩展的应用领域,如智能材料、生物医 用材料等领域,以发挥其更加广泛的作用。
在几何约束条件下,裂纹扩展模型主要考虑材料的几何特征、裂纹形状和扩 展方向等因素。在物理约束条件下,需要考虑材料的物理性质、力学性能和化学 成分等因素对裂纹扩展的影响。在工程约束条件下,需要考虑实际工程中材料的 服役条件、载荷形式和工作环境等因素对裂纹扩展的影响。
3、基于不同约束条件下的裂纹扩展模型和实验方法
主体部分
1、金属材料疲劳裂纹扩展的机 理和影响因素
1、金属材料疲劳裂纹扩展的机理和影响因素
金属材料疲劳裂纹扩展的机理主要包括应力腐蚀、疲劳裂纹扩展和断裂力学 等。应力腐蚀主要指在应力和腐蚀介质共同作用下,材料内部产生微裂纹并逐渐 扩展的现象。疲劳裂纹扩展则是在循环载荷作用下,材料内部初始裂纹发生疲劳 扩展的过程。断裂力学则是从材料的力学性能出发,研究裂纹扩展的规律和预测 材料的断裂行为。

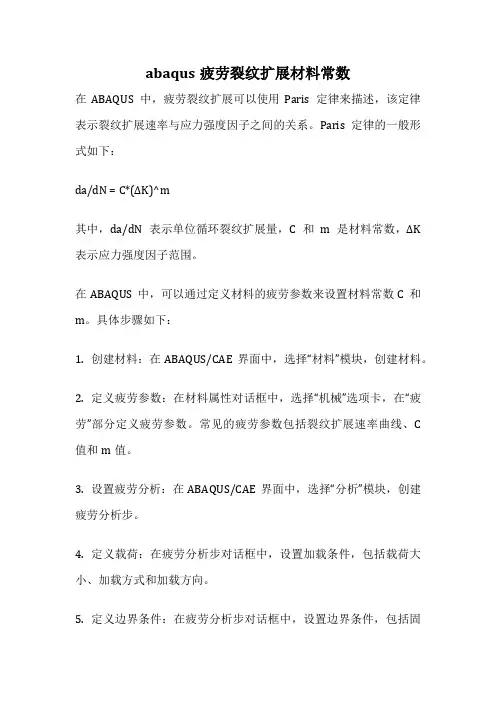

abaqus疲劳裂纹扩展材料常数

abaqus疲劳裂纹扩展材料常数
在ABAQUS中,疲劳裂纹扩展可以使用Paris定律来描述,该定律表示裂纹扩展速率与应力强度因子之间的关系。
Paris定律的一般形式如下:
da/dN = C*(ΔK)^m
其中,da/dN表示单位循环裂纹扩展量,C和m是材料常数,ΔK 表示应力强度因子范围。
在ABAQUS中,可以通过定义材料的疲劳参数来设置材料常数C和m。
具体步骤如下:
1. 创建材料:在ABAQUS/CAE界面中,选择“材料”模块,创建材料。
2. 定义疲劳参数:在材料属性对话框中,选择“机械”选项卡,在“疲劳”部分定义疲劳参数。
常见的疲劳参数包括裂纹扩展速率曲线、C 值和m值。
3. 设置疲劳分析:在ABAQUS/CAE界面中,选择“分析”模块,创建疲劳分析步。
4. 定义载荷:在疲劳分析步对话框中,设置加载条件,包括载荷大小、加载方式和加载方向。
5. 定义边界条件:在疲劳分析步对话框中,设置边界条件,包括固
定边界条件和约束条件。
6. 运行分析:保存模型并运行分析。
通过以上步骤,可以在ABAQUS中设置材料常数C和m,并进行疲劳裂纹扩展分析。
需要注意的是,具体的材料常数需要根据材料的实际疲劳性能进行确定。
疲劳裂纹扩展门槛值

疲劳裂纹扩展门槛值一、疲劳裂纹扩展的概念和原因疲劳裂纹扩展是指材料在受到周期性载荷作用下,裂纹逐渐扩展并最终导致材料失效的过程。
其原因主要是由于材料在受到外界载荷作用下,内部微观结构发生变化,从而导致裂纹的形成和扩展。
二、疲劳裂纹扩展门槛值的定义和意义疲劳裂纹扩展门槛值是指材料在一定条件下,能够抵抗疲劳载荷作用并保持稳定状态的极限载荷值。
它是评估材料抗疲劳性能的重要指标之一。
三、影响疲劳裂纹扩展门槛值的因素1. 材料本身性质:包括强度、韧性、硬度等。
2. 处理工艺:如表面处理、加工方式等。
3. 环境因素:如温度、湿度等。
4. 载荷条件:包括载荷大小、频率等。
四、测量疲劳裂纹扩展门槛值的方法1. 交变载荷法:通过不断增加载荷幅值,观察裂纹扩展情况,确定门槛值。
2. 段落法:将试样分成若干段,在每段施加不同的载荷幅值,观察裂纹扩展情况,确定门槛值。
3. 柔性几何法:通过对试样进行特定的几何形状设计,在不同载荷下观察裂纹扩展情况,确定门槛值。
五、提高疲劳裂纹扩展门槛值的方法1. 选择合适的材料:选择具有较高强度和韧性的材料可以提高门槛值。
2. 改善处理工艺:采用表面处理等工艺可以提高门槛值。
3. 控制环境因素:控制温度、湿度等环境因素可以提高门槛值。
4. 控制载荷条件:降低载荷频率、控制载荷大小等可以提高门槛值。
5. 加强试验管理:严格控制试验过程中的误差和偏差,保证测试结果的精确性。
六、结论疲劳裂纹扩展门槛值是评估材料抗疲劳性能的重要指标,影响因素较多,测量方法也较为复杂。
提高门槛值的方法有多种,需要根据具体情况进行选择和实施。
疲劳裂纹的亚临界扩展

疲劳裂纹的亚临界扩展1疲劳裂纹的亚临界扩展弹簧的断裂都是有裂纹引起的,然而裂纹尖端附近的应力场对裂纹的静止、平衡和发展都有直接的影响。
当弹簧在承受静载荷的情况下,只要其工作应力小于其临界应力,弹簧在静应力水平下工作就是安全而且可靠的,除非在工作应力2临界应力情况下,弹簧才会发生脆性破坏。
但是弹簧在承受交变应力的情况下,有时即使是在很低的应力状况下进行工作,都会出现弹簧疲劳断裂的情况。
这是因为当弹簧中有初始裂纹时,它就会在交变应力的作用下发生缓慢的扩展,当其扩展到一定状态时,弹簧就会发生断裂。
裂纹从其初始值扩展到临界值的过程,称为疲劳裂纹的亚临界扩展,也就是宏观裂纹的剩余寿命阶段。
2.弹簧脆性断裂是什么弹簧在工作时所承受的应力大致有两种情况:静应力和变应力。
这两种不同的应力作用在弹簧上时,它们会产生两种完全不同的力学性能。
弹簧受静应力所产生的破坏叫做塑性变形或者是叫做脆性断裂。
然而零件或材料受变应力的破坏则叫做疲劳断裂。
3.弹簧疲劳断裂是什么弹簧在工作时所承受的应力大致有两种情况:静应力和变应力。
这两种不同的应力作用在弹簧上时,它们会产生两种完全不同的力学性能。
弹簧受静应力所产生的破坏叫做塑性变形或者是叫做脆性断裂。
然而零件或材料受变应力的破坏则叫做疲劳断裂。
4.弹簧变应力的类型弹簧变应力的类型分为稳定性循环变应力、不稳定循环变应力、随机变应力。
稳定性循环变应力:弹簧每次循环中,最大幅值和最小幅值都不随时间变化的变应力。
不稳定循环变应力:弹簧每次循环中,最大幅值和最小幅值都随时间变化的变应力。
随机变应力:不呈现出周期性变化,而且带有偶然性的变应力。
5.弹簧材料的疲劳极限一般情况下,材料疲劳性能试验所用的小尺寸光滑圆柱试件是标准试件。
通过材料的基本S-N曲线,我们可以看到它所展示的是在恒幅对称循环应力的作用下光滑材料的裂纹萌生寿命。
在应力比一定的情况下,对一组标准试件施加不同应力幅进行试验,记录其相应疲劳寿命,就可以得到S-N曲线。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
第五章疲劳裂纹扩展§5.1 概述前面介绍的内容为静载荷作用下的断裂准则。
构件在交变应力作用下产生的破坏为疲劳破坏,疲劳破坏的应力远比静载应力低。
一、疲劳破坏的过程1)裂纹成核阶段交变应力→滑移→金属的挤出和挤入→形成微裂纹的核(一般出现于零件表面)。
2)微观裂纹扩展阶段微裂纹沿滑移面扩展,这个面是与正应力轴成45°的剪应力作用面,是许沿滑移带的裂纹,此阶段裂纹的扩展速率是缓慢的,一般为10-5mm每循环,裂纹尺寸<0.05mm。
3)宏观裂纹扩展阶段裂纹扩展方向与拉应力垂直,为单一裂纹扩展,裂纹尺寸从0.05mm扩展至临a,扩展速率为10-3mm每循环。
界尺寸c4)断裂阶段a时,产生失稳而很快断裂。
当裂纹扩展至临界尺寸c工程上一般规定:①0.1mm~0.2mm裂纹为宏观裂纹;②0.2mm~0.5mm,深0.15mm表面裂纹为宏观裂纹。
N)宏观裂纹扩展阶段对应的循环因数——裂纹扩展寿命。
(pN)以前阶段对应的循环因数——裂纹形成寿命。
(i二、高周疲劳和低周疲劳高周疲劳:当构件所受的应力较低,疲劳裂纹在弹性区内扩展,裂纹的疲劳寿命较长。
(应力疲劳)低周疲劳:当构件所受的局部应力已超过屈服极限,形成较大的塑性区,裂纹在塑性区中扩展,裂纹的疲劳寿命较小。
(应变疲劳)工程中一般规定N≤105为低周疲劳。
f三、构件的疲劳设计1、总寿命法测定S-N曲线(S为交变应力,N为应力循环周次)。
经典的疲劳设计方法是循环应力范围(S-N)曲线法或塑性总应变法来描述导致疲劳破坏的总寿命。
在这些方法中通过控制应力幅或应变幅来获得初始无裂纹的实验室试样产生疲劳破坏所需的应力循环数和应变循环数。
N=Ni +Np(Ni萌生寿命,Np扩展寿命)2、损伤容限法(疲劳设计的断裂力学方法)容许构件在使用期内出现裂纹,但必须具有足够的裂纹亚临界扩展寿命,以保证在使用期内裂纹不会失稳扩展而导致构件破坏。
疲劳寿命定义为从某一裂纹尺寸扩展至临界尺寸的裂纹循环数。
§5.2应力疲劳条件下裂纹扩展速率一、疲劳裂纹扩展速率的概念裂纹扩展速率:如果在应力循环N ∆次后裂纹扩展为a ∆,则应力每循环一次裂纹扩展量为a N ∆∆(mm/次),称为裂纹扩展速率。
在极限条件下用微分da dN 表示。
在单轴循环交变应力下,垂直于应力方向的裂纹扩展速率,一般可写成如下形式:(),,c daf a c dNσ= 其中:N -应力循环次数σ-正应力a-裂纹长度c -与材料有关的常数研究疲劳裂纹扩展速率的概念的重要性:计算裂纹体的剩余寿命。
例:已知瞬时裂纹扩展速率dadN初始裂纹的长度0a ,临界裂纹的长度c a ,→裂纹扩展至断裂的循环次数:ca p a da N da dN=⎰研究疲劳裂纹的扩展规律一般通过两种途径:⑴通过实验室观察,根据实验结果直接总结出裂纹扩展规律的经验公式; ⑵结合微观实验研究提出裂纹扩展机理的假设模型,推导出裂纹扩展规律的理论公式。
二、疲劳裂纹扩展的经验公式Paris 应力强度因子理论与实验结果符合较好。
高周疲劳(应力疲劳)裂纹尖端塑性区的尺寸远小于裂纹长度,近似为线弹性断裂力学问题。
在线弹性断裂力学范围内,应力强度因子能恰当描述裂纹尖端的应力场强度→应力强度因子K 是控制dadN 的主要参量。
即dadN与应力强度因子幅值K ∆存在一定的函数关系,K ∆为由交变应力最大值max σ和最小值min σ所计算的应力强度因子之差,即max min K K K ∆=- (max max K σ→,min min K σ→)一般情况,daKdN -∆关系曲线在双对数坐标系内分为三阶段:第一阶段:K I ∆很低,当th K K I ∆<∆时,裂纹基本不扩展,th K ∆称为门槛值th K ∆受循环特征R 的影响很大,min max K R K =对于马氏体钢,巴尔涩姆(Barsom )得出如下经验公式:6.4(10.85)5.5th R K -⎧∆=⎨⎩ 0.10.1R R >≤ 第二阶段(直线型)Paris (巴里斯)最早用实验得到这一关系。
实验:控制载荷(应力)、中心穿透裂纹的平板拉伸试验或三点弯曲试样做疲劳试验。
记录每隔一段时间的i a 及对应的i i i da dN N K ⎫⎛⎫⎪⎪⇒⇒⎝⎭⎬⎪∆⎭各瞬时的双对数坐标系内计算对应的 ⇒⇒在一定范围内是一条直线经验公式mda C K dNI =∆()(Paris 公式) 式中:C -材料常数,与材料的力学性质有关。
m -材料常数。
大量实验表明:m C AB =,其中:11()()200002500A =普通钢,铝合金,155B =。
第三阶段:当max IC K K →时,发生迅速断裂。
实际上存在上限值,fL K →疲劳断裂韧度,当.6fL thK K o ∆∆时,dadN 急速增加。
由max lim IC K K da dN →⎛⎫=∞ ⎪⎝⎭max 1K K RI∆=-,又min max ,K R K ⎛⎫= ⎪⎝⎭为循环特征()()max 110lim lim lim IC IC IC K K K R K K R K da da da dN dN dN I I →∆→-∆--→⎛⎫⎛⎫⎛⎫⇒===∞ ⎪ ⎪ ⎪⎝⎭⎝⎭⎝⎭()11IC daR K K dN-I ⇒--∆⇒⎡⎤⎣⎦具有的奇异性富尔曼(Foreman )公式()()1mIC C K da dN R K K I I∆=--∆⇒材料的断裂韧度和循环特征对疲劳裂纹扩展速率的影响。
§5.3影响疲劳裂纹扩展速率的因素通过实验观察:平均应力、应力条件、加载频率、温度、环境等对dadN 均有影响。
一、平均应力的影响⑴在同一K ∆下,平均应力越高,dadN 越大。
max min212m R σσσσσ+∆∆==--其中,min minmax max K R K σσ==,为循环特征(应力比)m daR dNσ⇒对的影响体现的影响。
由Foreman 公式:()()1mIC C K da dN R K K I I∆=--∆,dadN⇒R 增加增加。
(2)大量实验表明:th th daR K R K dN⇒∆∆不仅影响,而且影响,一般随增加,减小。
经验公式:()1mth th K K R ︒∆∆-=其中:00.5~0.9th K R m ︒∆==是的门槛值,一般。
工业上用到这一性质提高寿命。
得到:平均应力为压应力,相比于拉应力或为零的情况,dadN降低,th K∆上升,提高疲劳寿命。
这一特性的应用:高压容器→自增强处理航空零部件→表面的喷丸处理→形成表面残余压应力。
二、超载的影响过载峰对后面的低载恒幅下的裂纹扩展速度有延缓的作用,延缓作用限于一定的循环周期,以后dadN 逐渐恢复正常。
+ =σσt tt =tt t1、惠累尔(Wheeler )模型认为:过载峰使裂纹尖端形成大塑性区*R ,而塑性区*R 阻碍裂纹增长,使裂纹产生停滞效应。
若在恒定的下裂纹扩展速率为()mda C K dN I =∆用于大塑性区而延缓的裂纹扩展速率()mpi daC C K dNI =∆延缓其中:pi C 反映停滞效应的延缓参数,取值0-1。
,1,ay pi p R C a a ⎧⎛⎫⎪ ⎪ ⎪=-⎨⎝⎭⎪⎩y py p a R a a R a +<+>:y R 其中:恒定引起的塑性区。
p a :弹性区与塑性区的交界面的位置。
:n 形状参数。
2、埃尔伯(Elber )模型tN认为:超载后裂纹的闭合效应,使裂纹的扩展速率降低。
当施加过载峰时,裂纹尖端产生较大的残余拉应变,过载峰后,在随后的恒定K ∆作用下逐渐卸载过程中,因裂尖已形成残余拉应变,使裂纹尖端过早闭合,→裂纹的闭合效应→裂纹尖端实际的应力强度因子eff K ∆比实际外加值K I ∆小→延缓裂纹扩展速率。
eff K U K ∆=∆埃尔伯:max max minop U σσσσ-=-其中:式中:op σ裂纹开始张开应力。
()meff da C K dN⇒=∆延缓三、加载频率的影响1、加载频率减小,裂纹扩展速率增加,但随K ∆的减小,其影响逐渐减少。
2、高温下,加载频率对裂纹扩展速率的影响大些,在K ∆某转折点之内,加载频率越低,dadN 越高。
大量实验表明:(1)当K ∆较低时,dadN 基本不受频率的影响。
(2)当K ∆较大时,加载频率有较大影响。
加载频率降低,dadN 增高。
加载频率增高,dadN 降低。
()()mda f K dN⇒∆=A ()f f 其中:A 是加载频率的函数。
四、温度的影响用于核反应堆压力容器的304不锈钢,温度从24℃增加到650℃,dadN 随之增加。
阿汉纽斯(Arrhcnius )公式:()u K dadN RT ∆⎡⎤-⎢⎥⎣⎦=Aexp 式中:A-常数()u K ∆-激活能R-玻耳兹曼常量 T-绝对温度大量实验表明:(1)对于大多数材料,随温度的升高,dadN 增高。
(2)随dadN 的增高,温度对da dN 的影响减弱。
五、其他影响因素1、腐蚀介质明显提高dadN2、随机加载的影响在相同的max min m σσσ、、下随机加载的da dN 高,而实验室的程序加载dadN 低。
但随着dadN 的增加这种影响减小。
用实验室简单的程序加载得出的结论应用于随机加载情况计算是危险的。
低周疲劳:构件的槽底或拐角等处。
1、裂纹扩展速率Paris 公式:()mda C K dN ∆= 塑性区的裂纹扩展速率⑴J 积分表达式:ndaCJ dN =J J -其中:积分, C,n 为材料常数。
应变幅度表达式:()nda C dN ε∆=ε∆-其中:总应变幅,C,n 为材料常数。
⑵构件的剩余寿命 裂纹的扩展因数为:c a p a dada dN =⎰N使用年限内裂纹的扩展量:Ndaa dN dN∆=⎰其中:N-使用年限内的循环次数。
一般规定:交变载荷:启动→正常运转→停机为一次循环,工作年限内采用1000次循环计算。
⑶裂纹的形成寿命f i p N =N +Na p i N C ε∆=p a c ε∆-其中:塑性应变幅,、为材料常数。
e eεε∆∆=∆局部应变幅的计算:K e -其中:K 塑性应变集中系数e ∆-名义应变幅度p e εεε⇒∆=∆-∆ e E σε∆∆=注意:低周疲劳应考虑蠕变影响。
六、小结(1)与传统的疲劳极限相比,断裂力学中也存在一个极限值,th K ∆(门槛值),当th K K ∆<∆时不扩展。
(2)加速dadN 的因素:正平均应力、随机加载方式、温度、低频率减缓dadN 的因素:负平均应力、过载峰、高频率(3)除频率因素外,上述各因素对da dN 较小时影响显著,在dadN 较大时影响较小。
