123、广东-阳江电信无线网络优化中心CQI可靠度优化开关功能验证
中国电信无线网络优化平台(集团级)技术规范_功 能规范实施方案v1
中国电信集团级无线网络优化平台功能规范-实施方案（讨论稿）中国电信集团公司无线网络优化中心2009年09月目录1范围 (1)2系统功能框架 (1)3系统功能要求 (1)3.1数据管理 (1)3.1.1数据接口方式 (1)3.1.2性能统计数据管理 (3)3.1.3资源配置数据管理 (3)3.1.4网优工作数据管理 (4)3.1.5GIS地理数据管理 (4)3.1.6数据备份要求 (5)3.2全网分析 (6)3.2.1网络指标分析 (6)3.2.2网络容量分析 (7)3.2.3数据业务分析 (8)3.2.4网络指标变化趋势分析 (9)3.2.5网元分布 (10)3.2.5.1基本GIS操作 (10)3.2.5.2厂商分布专题图 (10)3.2.5.3MSC边界分布专题图 (11)3.2.6用户量分析 (12)3.2.7工程进度和割接状况呈现 (13)3.2.8远程分析 (14)3.2.9省际分析（第二期） (14)3.3网优管理 (15)3.3.1工作管理 (15)3.3.2测评信息库管理 (15)3.3.2.1信息库的格式 (16)3.3.2.3信息条目的属性 (22)3.3.2.4信息库的功能及权限管理 (26)3.3.2.5信息库维护管理 (28)3.3.2.6*测试计划自动生成（第二期） (28)3.3.3人员管理 (28)3.3.4仪器仪表管理 (29)3.3.5第三方管理 (30)3.4知识共享系统 (31)3.5.1 总体要求 (31)3.5.2 信息检索功能 (32)3.5.3 专家园地功能 (33)3.5.4 技术论坛功能 (33)3.5.5 技术资料功能 (34)3.5.6 网优风貌 (34)3.5报表系统 (35)3.5.1报表报告制作 (35)3.5.2报表管理 (36)3.5.3报表模板设计器 (38)3.6考核管理 (39)3.7系统管理 (39)3.7.1用户管理 (39)3.7.2用户权限分配 (39)3.7.3系统登录和操作监控 (40)3.7.4日志管理 (41)3.7.5数据备份及恢复管理 (41)4系统技术要求 (41)4.1接入方式及接入能力 (41)4.2系统可靠性要求 (42)4.4数据采集能力要求 (42)4.5数据联机存储能力要求 (42)4.6系统用户界面要求 (42)4.7系统可维护性要求 (42)4.8系统可扩展性要求 (43)4.9网络安全要求 (43)4.10其他要求 (43)1 范围本规范描述了中国电信集团级无线网络优化平台的功能规范，涵盖了数据管理、统计分析、工作管理、知识共享、技术要求等方面。

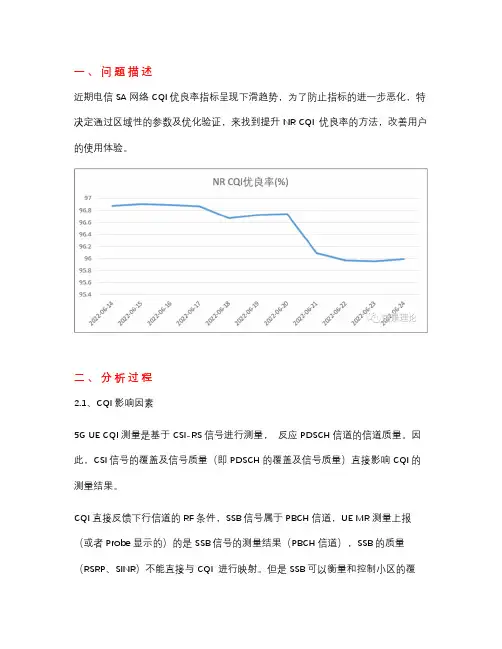

5G CQI优良率提升经验小结
一、问题描述近期电信SA网络CQI优良率指标呈现下滑趋势，为了防止指标的进一步恶化，特决定通过区域性的参数及优化验证，来找到提升NR CQI 优良率的方法，改善用户的使用体验。
二、分析过程2.1、CQI影响因素5G UE CQI测量是基于CSI-RS信号进行测量，反应PDSCH信道的信道质量。
因此，CSI信号的覆盖及信号质量（即PDSCH的覆盖及信号质量）直接影响CQI的测量结果。
CQI直接反馈下行信道的RF条件，SSB信号属于PBCH信道，UE MR测量上报（或者Probe显示的）的是SSB信号的测量结果（PBCH信道），SSB的质量（RSRP、SINR）不能直接与CQI 进行映射。
但是SSB可以衡量和控制小区的覆盖，因此SSB可间接的衡量PDSCH覆盖，并控制小区的覆盖范围，进而间接影响CQI测量上报。
Rank的影响。
5G下行单用户最大可支持Rank8，而单用户Rank4 都是当前商用终端的基本能力。
并且在Rank1~Rank4都是单码字，大于Rank4才会用双码字（每4流一个码字）。
Rank约高，Rank各流之间的干扰会越大，对CQI测量结果可能会产生影响。
用户分布的影响。
CQI是UE级测量反馈。
因此，用户的分布情况也会影响CQI优良比的结果，并且不同分布的用户在线时长也会对整个小区的平均CQI测量结果带来影响。
2.2、优化思路根据进一步细化分析影响因素，CQI优化的维度可以从以下几个维度来考虑：CSI-RS信号覆盖的优化、小区覆盖的优化、干扰的优化、用户速率性能的优化和特性的影响优化。
三、验证实施选取进行如下三个方面的验证，该区域平均NR CQI优良率为94. 53%左右，包含12个SA站点，共33个小区。
3.1，CSI-RS 信号覆盖的优化3.1.1，优化参数CSI覆盖的优化，可以从CSI的覆盖、CSI的干扰两方面着手优化，主要涉及如下的参数：3.1.2，优化效果•CSI功率偏置基于PDSCH验证UE进行3I测量过程中，基于预期的PDSCH相对CSI功率偏移量powerControlOffset，先拉起CSI和PDSCH功率，即CSI + PC，若PC是负值，则CSI功率要降低，然后再做测量，即相当于降低了CSI的功率，那么测量用的CSI功率是低于实际发射功率，可能导致测量结果偏低。
CQI质差小区分析与优化流程
CQI质差小区分析与优化流程吴坚（省网优）彭江怀刘映（长沙分公司）一、LTE CQI简介1、LTE CQI定义CQI（Channel Quality Indicator），信道质量指示，是由UE周期测量下行RS SINR并根据内部算法（BLER不超过10%）反馈给eNodeB的下行信道质量（分为0~15级），eNodeB根据UE反馈的CQI等级等测量信息进行自适应调制编码（AMC）和调度PDSCH，以保证UE在不同的无线环境下都能获得恰当的下行性能。
UE所处位置的下行RS SINR与其反馈的CQI直接相关，对应关系如下表：CQI是基于全量用户周期（毫秒级）上报的反映各自所处位置LTE覆盖质量的统计结果，结合KPI关联分析，相较传统的DT/CQT测试更能综合全面的反映无线网络的真实覆盖质量。
2、CQI优良比定义CQI优良比：CQI≥7上报数量/CQI上报总量，即调制方式为16QAM/64QAM的采样点/总采样点；CQI高阶占比：CQI≥10上报数量/CQI上报总量，即调制方式为64QAM的采样点/总采样点；当前用CQI优良比来评估全网的CQI质量水平，暂定目标值为≥91%。
3、CQI优良比网管提取和算法经核对，当前在数据采集完整的前提下，LTE综合网管提取的CQI相关指标与专业网管是一致的，通过性能查询提取CQI上报数量n（0-15），即可计算出CQI相关指标：平均CQI=([CQI为n的次数]*{n})/([ CQI为n的次数)例如：某小区CQI0上报数量为0，CQI1上报数量为1，CQI2上报数量为2……以此类推，则该小区平均CQI=(0*0+1*1+2*2+3*3+n*n……)/(0+1+2+3+n……)=10.33CQI优良比=([CQI7-15上报数量])/CQI上报总数量，或（1-([CQI0-6上报数量])/CQI 上报总数量例如：某小区CQI0上报数量为0，CQI1上报数量为1，CQI2上报数量为2……以此类推，则该小区CQI优良比=(7+8+9+10+11+12+13+14+15)/(0+1+2+3+n……)=0.83=83%目前月度CQI优良比指标暂以LTE综合网管提取全月全时段性能数据计算。
5G优化案例：5G CQI覆盖优良比提升方法探究
5G CQI 覆盖优良比提升方法探究XX目录1、 5G CQI 覆盖优良比指标定义 (4)1.15G CQI 覆盖优良比定义 (4)1.25G CQI 相关定义 (4)1.15G CQI 与RSRP 关联性探究 (6)1.25G CQI 与SINR 关联性探究 (7)2、双维度射频优化提升5G CQI 优良比 (8)2.1连续覆盖优化 (8)2.1.1小区不可用处理 (8)2.1.2AAU 机械下倾角优化 (10)2.2深度覆盖优化 (13)2.2.1提升小区发射功率 (13)2.2.2调整B1 门限 (14)3、 5G CQI 优化参数探究及修改效果对比 (15)3.1物理下行共享信道汇聚功率偏置最大值 (15)3.2公共搜索空间的DCI 功率偏置最大值 (21)3.3TRS 功率偏置 (26)3.4PUSCH 标称P0 值 (31)3.5PUCCH 标称P0 值 (36)4、总结 (41)摘要5G 覆盖优良比即 CQI 优良比，该指标能够直接反映无线信道的质量，间接能够反映用户的使用感知。
本文首先从射频优化的角度对 CQI 优良比进行提升，提出从连续覆盖及深度覆盖两个方面进行优化。
连续覆盖优化包括基站故障处理， AAU 机械下倾角调整；深度覆盖优化包括增加发射功率，调整 B1 门限，通过处理现网的问题 TOP 小区达到提升 CQI 的目的。
然后，本文通过对 5G CQI 与RSRP、SINR 等指标的关联性研究，确定网络覆盖类指标和 5G CQI 指标之间的联系，以便对 5G CQI 指标质差问题的定界分析和优化。
通过对网管参数“物理下行共享信道汇聚功率偏置最大值、公共搜索空间的DCI 功率偏置最大值、TRS 功率偏置、PUSCH 标称P0 值、PUCH 标称P0 值”等参数探究，分别对质差区域参数修改前后的网管性能、现场 CQT 测试、现场 DT 测试等数据的5G CQI 指标变化趋势和其他网络关键指标的变化趋势进行对比分析，以确定不同优化方案下对 5G CQI 指标提升的有效性和可行性，最终达到 5G CQI 指标提升的效果。
99、广东-LTE网络CQI优良比优化提升案例的推广案例2
潮州分公司无线网络优化中心关于广东-LTE网络CQI优良比优化提升案例的推广案例2019年7月目录广东-LTE网络CQI优良比优化提升案例的推广案例...................................错误!未定义书签。
一、推广背景 (2)二、推广实施 (2)2.1DRX短周期开关 (2)2.2MIMO固定模式 (2)2.3CQI偏置offset (3)三、推广效果 (3)3.1DRX短周期开关优化效果 (3)3.2MIMO固定模式优化效果 (4)3.3CQI偏置offset优化效果 (4)3.4整体优化效果 (5)四、优化总结 (5)【摘要】移动通信中，由于衰减和干扰的存在，信号强度和信号质量决定了有用信号能否被接收终端正确解调，而相对于信号强度，信号质量的决定作用更明显。
在FDD LTE通信系统来中，CQI来指示LTE网络信道质量，网络通过读取CQI选择调制编码方式（MCS）和传输块大小（TBS），因此CQI的优劣直接影响LTE网络用户的感知速率和满意度；话统CQI反映小区的无线信号质量，通过话统CQI就可以识别出覆盖差小区并进行优化，优化提升CQI 是业务指标的基础保障，是LTE网络优化的重要工作。
本次通过对DRX短周期开关、MIMO 传输方式和CQIOFFSET等参数优化调整，有效果提升CQI优良比指标。
【关键字】CQI优良比DRX短周期开关MIMO 传输方式CQIoffset【业务类别】本案例主要是通过调整LTE网络DRX短周期开关、MIMO传输模式和CQIOFFSET 等相关特性参数进行优化调整达到了提升CQI优良比指标的效果。
一、推广背景爱立信站点的CQI指标整体偏低，于是在3月22日针对广东省潮州市新塘镇6个CQI 优良比低站点调整DRX短周期开关、MIMO 传输方式和CQIoffset相差特性参数。
二、推广实施2.1DRX短周期开关DRX短周期开关-打开，会导致CQI降低。
5G优化最佳实践VOLTE 800M非标新技术部署经验总结
广东省阳江分公司无线网络优化中心案例4G LTE800M非标新技术部署经验总结2019年8月目录阳江电信800M非标新技术部署经验总结...................................................... 错误!未定义书签。
1 非标方案问题的提出 (2)1.1 解决方案应用场景 (3)1.2 总体方案 (3)2 非标解决方案分析过程 (4)2.1 方案设计 (4)3 非标方案落地措施 (9)3.1 开通前的数据采集和性能预估 (9)3.2 硬件/传输改造 (14)3.3 CDMA LTE频点调整及LTE特性开通 (14)3.4 多频/多制式策略配置 (18)3.5 配置脚本参考 (18)3.6 生效观测&性能评估 (18)3.7 CDMA影响分析 (19)4 阳江电信800M深耕经验总结 (19)4.1 测试区域介绍 (20)4.2 测试结果分析 (21)4.3 VOLTE业务测试 (31)4.4 切换测试 (32)4.5 800M深耕前后网络运行指标监测与比对 (33)4.6 总结与建议 (39)【摘要】本文档为全量文档，是以解决方案的维度给出应用指导，描述LTE使用电信CL非标准带宽的解决方案。
【关键字】800M、非标准带宽、LTE特性开通【业务类别】优化方法、基础维护、VoLTE、参数优化1非标方案问题的提出随着电信4G用户的日益增多，对LTE无线网络的带来了更大挑战，此次800M深耕方案对CDMA网络进行频点清退，同时对LTE 800M进行工作带宽进行优化，提升用户感知。
按照集团部署和省公司要求，2018年11月份在阳江启动电信深度重耕。
为保障800M LTE 带宽扩容的顺利进行，清除DO的37频点和1X的242频点，DO修改到1019。
目前集团推荐两个退频方案，第一阶段先清退频点37和242，部署对称7.X方案，第二阶段清退1019，部署不对称8.X方案。
广东-阳江-VOLTE语音质量提升方案-AMRC自适应编码
VOLTE语音质量提升方案-AMRC自适应编码2019年9月目录一、AMRC特性简介 (3)1.1 AMRC类型 (3)1.2语音速率控制原理 (6)二、实施方法 (8)2.1 License要求 (8)2.2基于上行链路质量的语音速率调整 (8)2.2.1开启命令： (8)2.2.2关闭命令 (10)2.3基于SINR语音速率调整 (10)2.3.1开启命令 (10)2.3.2关闭MML (11)三、生效限制 (11)四、阳江试验区域选择及效果验证 (13)4.1 测试区域描述 (13)4.2 测试站点列表 (14)4.3 网络配置及测试工具 (15)4.4 测试步骤 (15)4.4.1 (15)4.5测试数据分析 (17)4.5.1 AMRC语音速率控制特性定点功能验证 (17)4.5.2 AMRC语音速率控制特性区域性能测试 (19)4.6测试结论 (21)五、经验总结及推广建议 (21)5.1应用场景 (21)5.2网络条件及终端（如功能与终端有关）等条件 (21)5.3应用预期效果及影响 (21)【摘要】随着国内VoLTE的商用，VoLTE的语音质量成为运营商新的关注点，也是当期日常优化中的主要问题。
AMRC自适应编码速率调整作为提升弱覆盖下语音质量提升的一个手段，给我们的优化提出了一个新的思路。
本文针对AMRC的基本原理和实现进行分析，并结合现网测试的结果对算法进行一个整体的评估。
【关键字】VoLTE AMRC 语音质量提升【业务类别】VOLTE一、AMRC特性简介1.1 AMRC类型语音速率控制功能包含如下调整类型：1、基于上行链路质量的语音速率调整基于上行链路质量的语音速率调整，根据上行信道质量和语音质对上行语音业务进行AMR-NB/AMR-WB、EVS-SWB速率调整：当上行信道质量和语音质量较好时采用高语音速率，进一步提升语音质量。
当上行信道质量和语音质量较差时采用低语音速率，降低上行丢包率，提升上行语音覆盖。
精品案例-LTE网络CQI优良比优化提升案例
精品案例-LTE⽹络CQI优良⽐优化提升案例LTE⽹络CQI优良⽐优化提升1 CQI优化概述移动通信中，由于衰减和⼲扰的存在，信号强度和信号质量决定了有⽤信号能否被接收终端正确解调，⽽相对于信号强度，信号质量的决定作⽤更明显。
在FDD LTE通信系统来中，CQI 来指⽰LTE⽹络信道质量，⽹络通过读取CQI选择调制编码⽅式（MCS）和传输块⼤⼩（TBS），因此CQI的优劣直接影响LTE⽹络⽤户的感知速率和满意度；话统CQI反映⼩区的⽆线信号质量，通过话统CQI就可以识别出覆盖差⼩区并进⾏优化，优化提升CQI是业务指标的基础保障，是LTE⽹络优化的重要⼯作。
佛⼭电信在顺德区的CQI优化中，积极探索和实践，在话务持续增长的情况下保证了CQI 的有效提升，最终达成CQI优良⽐⾼于90%的⽬标。
本⽂总结CQI相关统计原理和本次实践中应⽤的问题分析及优化⽅法，为后续CQI优化提升提供借鉴和⽀持。
2 CQI原理2.1 CQI定义CQI即信道质量指⽰（Channel Quality Indicator），它反映了信道的质量状况，由UE 通过对下⾏导频信号的测量，反馈给eNodeB。
CQI的存在使下⾏传输形成了⼀个反馈系统，通过这个反馈系统，eNodeB能调节传输效率⾄最优。
UE的CQI上报量为⼀个4bits的值，eNodeB 通过对这个值的读取和处理，来选择调制编码⽅式（MCS）和传输块⼤⼩（TBS）。
实际优化中，运营商⼀般是通过路测来发现⽹络中覆盖差⼩区并进⾏针对性优化，但是传统路测费时费⼒，另外路测也仅能测试到路⾯的覆盖情况，实际现⽹⽤户多数分布在室内，所以单纯的路测不能反映⼩区实际的覆盖状况。
话统CQI可以在⼀定程度上反映⼩区的⽆线信号质量，通过话统CQI可以识别出覆盖和质差⼩区并进⾏优化，这样可以⼤⼤减少路测的⼯作量。
2.2 CQI上报模式分类CQI上报模式：分周期CQI上报和⾮周期CQI上报两种。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
广东省阳江电信无线网络优化中心4G LTE CQI可靠度优化开关功能验证
2019年8月
目录
一、问题描述 (2)
二、分析过程 (2)
三、解决措施 (3)
四、经验总结 (5)
【摘要】通过对CQI优良比指标进行分析，发现阳江华为LTE区域CQI优良比指标较差，本例中通过对CQI可靠度开关的优化，提高CQI优良比。
【关键字】CQI可靠度开关、KPI优化、功能验证。
【业务类别】化方法、VoLTE、参数优化。
一、问题描述
广东省电信公司从18年开始对各个地市精品网进行CQI优良比指标进行考核，阳江电信运用后台PRS监控显示，阳江市整体CQI优良比指标偏低且浮动，低于省公司的考核要求。
二、分析过程
近期通过核查华为区域现网CQI参数和评估优良比指标情况，发现阳江华为LTE 区域CQI优良比指标较差。
9月4日夜间闲时，对阳江华为LTE区域全网CQI可靠度优化开关进行核查优化，对全网1881个小区CQI可靠度开关开启操作。
参数介绍：
CQI可靠度优化开关：开关打开，在干扰场景下可以识别出更多的误检CQI，并使用历史CQI值填充；开关关闭，不会识别误检的CQI。
三、解决措施
调整参数后对比近一周全天CQI指标，CQI优良比和平均CQI值均有所提升：
精品网指标：
全网指标：
CQI优良比趋势图：
平均CQI全网由修改前均值10.45，提升至10.68，整体提升幅度2.14%。
精品网区域由修改前均值10.43，提升至10.72，整体提升幅度2.76%。
CQI优良比全网由修改前均值87.40%，提升至89.55%，整体提升幅度2.15%。
精品网区域由修改前均值88.20%，提升至91.05%，整体提升幅度2.85%。
四、经验总结
经验证，此参数优化对现网CQI指标有良好提升，建议在其他区域进行优化推广。
