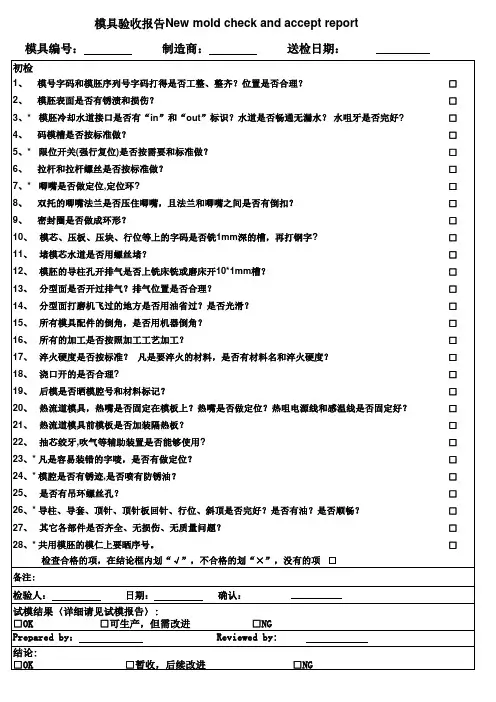

模具验收检查表
表1各关节控制的完成时间仅供参考！
表1
表1各关节控制的完成时间仅供参考!。
模具验收表格
制造商：
送检日期：
3、* 模胚冷却水道接口是否有“in”和“out”标识？水道是否畅通无漏水？ 水咀牙是否完好? 4、 码模槽是否按标准做？
5、* 限位开关(强行复位)是否按需要和标准做？ 6、 拉杆和拉杆螺丝是否按标准做？
7、* 唧嘴是否做定位,定位环? 8、 9、 双托的唧嘴法兰是否压住唧嘴，且法兰和唧嘴之间是否有倒扣？ 密封圈是否做成环形？
10、 模芯、压板、压块、行位等上的字码是否铣1mm深的槽，再打钢字? 11、 堵模芯水道是否用螺丝堵？ 12、 模胚的导柱孔开排气是否上铣床铣或磨床开10*1mm槽？ 13、 分型面是否开过排气？排气位置是否合理？ 14、 分型面打磨机飞过的地方是否用油省过？是否光滑？ 15、 所有模具配件的倒角，是否用机器倒角？ 16、 所有的加工是否按照加工工艺加工？ 17、 淬火硬度是否按标准？ 凡是要淬火的材料，是否有材料名和淬火硬度？ 18、 浇口开的是否合理? 19、 后模是否晒模腔号和材料标记？ 20、 热流道模具，热嘴是否固定在模板上？热嘴是否做定位？热咀电源线和感温线是否固定好？ 21、 热流道模具前模板是否加装隔热板？ 22、 抽芯绞牙,吹气等辅助装置是否能够使用? 23、* 凡是容易装错的字唛，是否有做定位？ 24、* 模腔是否有锈迹,是否喷有防锈油？ 25、 是否有吊环螺丝孔？ 26、* 导柱、导套、顶针、顶针板回针、行位、斜顶是否完好？是否有油？是否顺畅？ 27、 其它各部件是否齐全、无损伤、无质量问题？ 28、* 共用模胚的模仁上要晒序号。 检查合格的项，在结论框内划“√”，不合格的划“×”，没有的项 □ 备注:
检验人：
日期：
确认：
试模结果〈详细请见试模报告〉: □OK □可生产，但需改进 Prepared by： 结论: □OK □暂收，后续改进
模具验收报告表格
8． 根据模具结构是否安装有定位圈
23．喷嘴与浇口弧面之间无溢料、断胶
9．压板与运水孔位置是否合理
24．产品出入平衡，无拉伤、缩水现象，抛光是否良好
10．动模表面是否有锈蚀，抛光或蚀纹面是否完好
25．
11．定模表面是否有锈蚀，抛光或蚀纹面是否完好
12．回位杆出入平衡无拉伤痕，回应效果是否良好
13．毛刺飞边不大于两处，每处不大于5mm
xxxxxxxxxxx灯具有限公司
模具验收报告
模具名称
模具编号
产品材料/颜色
设计部项目负责人
模腔数
模具制作
模具验收项目
模具检查项目
判定
产品检查项目
判定
1．是否有模具名称的标识或方向标识，是否正确
16．导柱和导套是否有拉伤痕
2．吊Байду номын сангаас孔的数量和位置合理
17．浇口形状、位置、大小是否合理
3．动模是否有足够的数量和足够冷却或加温效果的运水道
模具管理员： 审核： 批准：
14．顶杆出入平衡无拉伤、飞边，不会被射压顶回或旋转
15．进料口容易，后处理是否影响产品品质
成型车间验证：
签字：
生产技术部验证：
签字：
质保部验证：
签字：
设计部验证：
签字：
量产能力验证：
签字：
模具简图：
签字：
判断图示：合格“√” 可以接受“△” 不合格“×” 没有的项目“－”建议和判定意见可另附纸写明
18．排气效果是否良好
4、定模是否有足够的数量和足够冷却或加温效果的运水道
19．模具的结构强度设计合理
5．所有运水道无渗漏现象
20．斜顶出入平衡无拉伤，不会被射压顶回，回位效果良好
23．喷嘴与浇口弧面之间无溢料、断胶
9．压板与运水孔位置是否合理
24．产品出入平衡，无拉伤、缩水现象，抛光是否良好
10．动模表面是否有锈蚀，抛光或蚀纹面是否完好
25．
11．定模表面是否有锈蚀，抛光或蚀纹面是否完好
12．回位杆出入平衡无拉伤痕，回应效果是否良好
13．毛刺飞边不大于两处，每处不大于5mm
xxxxxxxxxxx灯具有限公司
模具验收报告
模具名称
模具编号
产品材料/颜色
设计部项目负责人
模腔数
模具制作
模具验收项目
模具检查项目
判定
产品检查项目
判定
1．是否有模具名称的标识或方向标识，是否正确
16．导柱和导套是否有拉伤痕
2．吊Байду номын сангаас孔的数量和位置合理
17．浇口形状、位置、大小是否合理
3．动模是否有足够的数量和足够冷却或加温效果的运水道
模具管理员： 审核： 批准：
14．顶杆出入平衡无拉伤、飞边，不会被射压顶回或旋转
15．进料口容易，后处理是否影响产品品质
成型车间验证：
签字：
生产技术部验证：
签字：
质保部验证：
签字：
设计部验证：
签字：
量产能力验证：
签字：
模具简图：
签字：
判断图示：合格“√” 可以接受“△” 不合格“×” 没有的项目“－”建议和判定意见可另附纸写明
18．排气效果是否良好
4、定模是否有足够的数量和足够冷却或加温效果的运水道
19．模具的结构强度设计合理
5．所有运水道无渗漏现象
20．斜顶出入平衡无拉伤，不会被射压顶回，回位效果良好
模具验收报告
是
否
（选择勾选）
17 四开模
上模,下模固定柱为22MM
检验是否合格：
是
否
（选择勾选）
18 平板模
模具批次块数 例
底模固定柱为19MM 模具一次上机块数
检验是否合格：
模具一次上机率
是
否
模具合格块数
（选择勾选）
模具合格率
模具计划出货时 间
模具实际出货时 间
说明：
：
鞋底厂技术人员 验收确认： 模具厂自检确认：
20±1MM
5 底模安全厚度
20±1MM
10
中板与底花备料高 度
依据模具结构图
14 模具的规格
长度：300-460 MM 宽度：280*400MM
19 模具重量
实测
3 模具外观平整度 模具密合后+0.2mm
检验是否合格：
是
否
撬模孔;35MM宽*20MM高*15MM
6 撬模孔与垫片
深
垫片：60MM长*20MM高 检验是否合格：
时间差异
备注
模具准时率
是
否
*18MM高
7
内仁及外观型体号 码
内仁：3MM宽*5MM高*0.5MM深
检验是否合格：
是
否
8 模具外观号码
外观：10MM宽*20MM高*1MM深 检验是否合格：
是
否
（选择勾选） （选择勾选） （选择勾选） （选择勾选）
9 铁中板平整光滑度 一般亮面铁氟龙
检验是否合格：
是
否
11
中板与隔色沟密合 度
完全密合100％
检验是否合格：
是
否
12 底模引料沟

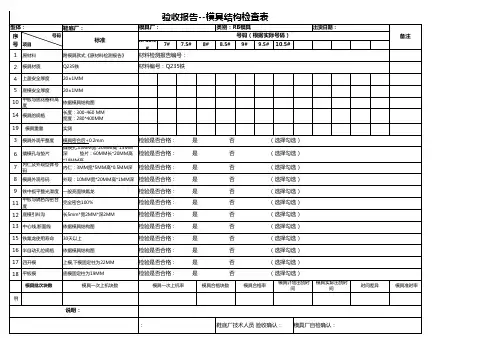

模具验收单
《模具验收单》
模号 检查项 序 目 号 产品检 测（出 模前最 后一次 试模时 检测） 《检测 用产品 需封样 保存》 12 13 14 15 16 17 1 2 3 模具 外观 检测 4 模具名称 标准
产品外形尺寸是否符合设计值要求 产品外观是否达标（流痕，顶白，缩痕，拖伤痕，飞边，冷料、烧碳，水口残留《外 观件无明显融合线、水口印》） 产品各主要尺寸如（柱位间距、柱子高度、孔直径、加强筋高度，扣位等主特征尺 寸） 产品装配位尺寸，及装配效果是否达标（无明显松动，开缝，落差，《需活动部位无 活动不良》等不良现象） 产品抛光是否达标（高光模还需注意：整体光洁度，无划丝、波浪、角落光洁度、沿 口塌角飞边） 产品灼纹、刻字《日期、材料、回收标志、编号、防火等级、款式编号》《警告标语 、功能键刻字》
34 35 36 37 38 包装 39 40 配件 41 检验结论：
合格[
]
不合格[
] 签字： 日期：
8 顶杆、顶块等顶出机构如滑块等干涉，是否有强制预复位机构，顶板有复位行程开 9 18 19 20 21
关。 顶针板丁是否有垃圾钉。 模芯表面有无损伤 前模抛光到位。（高光模前模需用高亮灯照射检查是否有不良现象） 后模表面，加强筋抛光到位 皮纹及喷砂是否达到客户要求。
是否打上《日期、材料、回收标志、编号、防火等级、款式编号》《警告标语、功能 22 键刻字》（日期码按客户要求，如无用标准件）。 分型面排气槽（尤其高光模） 23
模芯 检测
24 25 26 27 29 31 32
冷却水道是否充分、畅通,密封可靠，无漏水，易于检修，水嘴安装时缠生料带 型腔、分型面是否擦拭干净。 透明件前后模是否抛光至镜面。 导光件导光结构处无结合线、表面不良、气泡等不良现象 水口板和前模板之间的开距是否适于取料把，一般情况下，开距=料把长度÷20-25， 且大于120mm以上。 分型面保持干净、整洁，无手提砂轮打磨避空，封胶部分无凹陷。 前模及后模筋位、柱表面，无火花纹、刀痕，并尽量抛光。司筒针孔表面用绞刀精 绞，无火花纹、刀痕。 模具后模正面是否用油石去除所有纹路、刀痕、火花纹，如未破坏可保留。 导套底部是否加排气口，以便将导柱进入导套时形成的封闭空腔的空气排出。 模具材料包括型号和处理状态是否按合同要求 三板模水口板是否导向滑动顺利，水口板易拉开。 分流道前端是否有一段延长部分作为冷料穴。 模具型腔是否喷防锈油。 滑动部件是否涂黄油。 浇口套进料口是否用黄油堵死。 配件备齐装箱（互换镶件、备件、热流道箱等）
模号 检查项 序 目 号 产品检 测（出 模前最 后一次 试模时 检测） 《检测 用产品 需封样 保存》 12 13 14 15 16 17 1 2 3 模具 外观 检测 4 模具名称 标准
产品外形尺寸是否符合设计值要求 产品外观是否达标（流痕，顶白，缩痕，拖伤痕，飞边，冷料、烧碳，水口残留《外 观件无明显融合线、水口印》） 产品各主要尺寸如（柱位间距、柱子高度、孔直径、加强筋高度，扣位等主特征尺 寸） 产品装配位尺寸，及装配效果是否达标（无明显松动，开缝，落差，《需活动部位无 活动不良》等不良现象） 产品抛光是否达标（高光模还需注意：整体光洁度，无划丝、波浪、角落光洁度、沿 口塌角飞边） 产品灼纹、刻字《日期、材料、回收标志、编号、防火等级、款式编号》《警告标语 、功能键刻字》
34 35 36 37 38 包装 39 40 配件 41 检验结论：
合格[
]
不合格[
] 签字： 日期：
8 顶杆、顶块等顶出机构如滑块等干涉，是否有强制预复位机构，顶板有复位行程开 9 18 19 20 21
关。 顶针板丁是否有垃圾钉。 模芯表面有无损伤 前模抛光到位。（高光模前模需用高亮灯照射检查是否有不良现象） 后模表面，加强筋抛光到位 皮纹及喷砂是否达到客户要求。
是否打上《日期、材料、回收标志、编号、防火等级、款式编号》《警告标语、功能 22 键刻字》（日期码按客户要求，如无用标准件）。 分型面排气槽（尤其高光模） 23
模芯 检测
24 25 26 27 29 31 32
冷却水道是否充分、畅通,密封可靠，无漏水，易于检修，水嘴安装时缠生料带 型腔、分型面是否擦拭干净。 透明件前后模是否抛光至镜面。 导光件导光结构处无结合线、表面不良、气泡等不良现象 水口板和前模板之间的开距是否适于取料把，一般情况下，开距=料把长度÷20-25， 且大于120mm以上。 分型面保持干净、整洁，无手提砂轮打磨避空，封胶部分无凹陷。 前模及后模筋位、柱表面，无火花纹、刀痕，并尽量抛光。司筒针孔表面用绞刀精 绞，无火花纹、刀痕。 模具后模正面是否用油石去除所有纹路、刀痕、火花纹，如未破坏可保留。 导套底部是否加排气口，以便将导柱进入导套时形成的封闭空腔的空气排出。 模具材料包括型号和处理状态是否按合同要求 三板模水口板是否导向滑动顺利，水口板易拉开。 分流道前端是否有一段延长部分作为冷料穴。 模具型腔是否喷防锈油。 滑动部件是否涂黄油。 浇口套进料口是否用黄油堵死。 配件备齐装箱（互换镶件、备件、热流道箱等）
模具验收表格
12 顶针、顶块等顶出机构与行位干涉时，是否做有强制的复位机构。
13 Ejector plate position switch顶针板安全装置（限位开关）
14 滑动部件要有油槽，装模时涂上黄油。
15 the part fall off 产品能否完成全自动
16 Latck-lock device locate position and stroke扣机安装位置行程
2 Enough clearance for jiffy coupler是否足够的避空为运水接头和快速插头
3
the standard for Temperature Flow System connectors is ok or not 冷却系统接头是否符合标准.
冷
4
engrave "IN" and "OUT" with No.for Temperature Flow System 水处打有字码，如:“ IN1"/“OUT1”字码要清晰整齐.
2 顶针板导柱有按要求做。
3
All ejector pins which are not flat must be keyed. 顶针胶位面为异形或只顶半边胶位时，顶针有定位。
4 扁顶做有定位，口部无缺口与撞伤现象。
5
Ejection system must move smoothly 顶出顺畅。
6 顶针头管位要做“D”字形，沉头深度要比顶针面板低0.02-0.05MM。
耐磨片用用DF2材料做并高于表面0.5，硬度达到HRC56-58度，，做有 不破边的油槽，油槽深0.5。
15 没有经过热处理的行位表面有氮化处理.
16 产品是透明件的，前后模仁有抛光至镜面。
模具验收计划表格模板
[人员姓名 3]
4
模具材料
使用指定的材料，材质符合要求
材料检验报告审 核
[具体时间 4]
[人员姓名 4]
5
试模产品质量
产品无飞边、毛刺、缺料等缺 陷，尺寸精度符合要求
抽样检测产品
[具体时间 5]
[人员姓名 5]
6
模具标识
模具编号、名称、生产日期等标 识清晰准确
目视检查
[具体时间 6]
[人员姓名 6]
模具验收计划表格模板
序号
验收项目
验收标准
验收方法
验收时间
验收人员
1
模具外观
无明显划痕、锈迹、变形等缺陷 目视检查
[具体时间 1]
[人员姓名 1]
2
模具尺寸
符合设计图纸要求，公差在允许 范围内
ห้องสมุดไป่ตู้量具测量
[具体时间 2]
[人员姓名 2]
3
模具结构
结构稳固，运动部件灵活，无干 涉现象
手动操作检查
[具体时间 3]
备注
7
模具文件
提供完整的模具设计图纸、使用 说明书、维护手册等
文件审核
[具体时间 7]
[人员姓名 7]
模具动、静检验收表
合格/不合格
合格/不合格
合格/不合格 合格/不合格 合格/不合格
合格/不合格
合格/不合格
合格/不合格 合格/不合格 合格/不合格 合格/不合格 合格/不合格 合格/不合格 合格/不合格 合格/不合格 合格/不合格 合格/不合格
合格/不合格
48
废料滑道，防飞 溅
49
ቤተ መጻሕፍቲ ባይዱ
废料盒、轨道式 滑道 废料处理（废料 滑道）
制造加工
50
51 冲孔冲头、凹模 52 压料圈（单动）
53
导向面（铸造本 体）
54 导板
55
限制器、平衡垫 块
56 调整垫片、垫块 57 弹性件（汽缸、 弹簧、橡胶）
58 氮气缸 装配 59 气路安装座 60 节流阀 61 管子 气动废料托起装 置
62
63 顶件器
废料是否满足每一片都滑出。宽度、滑道间隙 是否合理。滑槽的板厚是否合理。第二节滑道 的固定。2次滑槽是否是一触动就能轻便操作。 第一节本体色，第二节黄色。圆形滑道、滚轮 、镶入滑道、挂钩等是否合理。 有防止轨道式滑道飞溅措施。盒子是否有限制 器，排泄孔。把手的强度是否足够。废料盒的 取出搬运是否容易。四周立壁排水孔。取送是 否干涉。全部涂黄色（表示位置）。 挂废料原因（安装板确认、铸件出毛刺、孔偏 移、不贯通）、镶入。 凸模安装、拆卸的方便性。有防止脱落的限位 压板。防转、镶嵌、形状加工。 分型面间隙：0.5±0.3。不允许干涉出现的划 痕、擦痕等。强度足够。锐角处倒R。托杆接触 均匀。 初始接触部位R5。不允许有铸造缺陷、划痕等 缺陷，倒角C2（吊楔接触面R10）。加工光洁度 要好。螺钉紧固可靠，（沉头深度不小于2mm） （钢绳接触处R5）。斜楔、吊楔导向接触平 稳，导向面接触均匀。 安装面倒角C1，厚度必须为标准值。不得有滑 伤。受力一侧有反侧，高度不低于厚度1/2，间 隙0。安装螺钉沉入深度至少2mm。板导入处R5 、标准件，无研磨痕迹。 安装面必须是加工面。周边倒角C2。不能有压 痕划伤。作为合模标记（合模0间隙）。刻印标 记。是否有位置偏移（上下不对中），红色。 压料板的平衡块使用锥形平衡块。 采用钢质垫片或钢板。使用螺钉紧固在模具本 体上。 要有防护板。有窝座的是否有座面偏移。无窝 座的是否有防倒伏措施。压力表外露可见。强 度是否满足要求。氮气缸接触面布置垫片。 空载时：上模活动元件氮气缸不允许受力；下 模活动元件只允许承受活动元件本身重力。 安装位置是否满足要求。安装座或气路接头涂 标志色。装置名称标识、工作性能。不突出模 具轮廓以外。 操作空间、安装方向合适。固定在模具本体上 。 下垂（用手拉下不允许出模外）。分管接头是 否有漏气现象，用管夹子固定在模具本体。外 露部分设置防护套。 动作情况、功能是否满足需要（顶件器的位置 、形状）。对操作者有无危险。动作部位涂黄 色、防转、防脱落，废料无飞溅。 功能满足要求，动作平稳。对操作者有无危险 性。活动部位涂黄色。对制件的压痕处理。推 件器、有无干涉现象。制件攒动量在1mm内。
