研究大比例尺像片图实施地籍测量技术

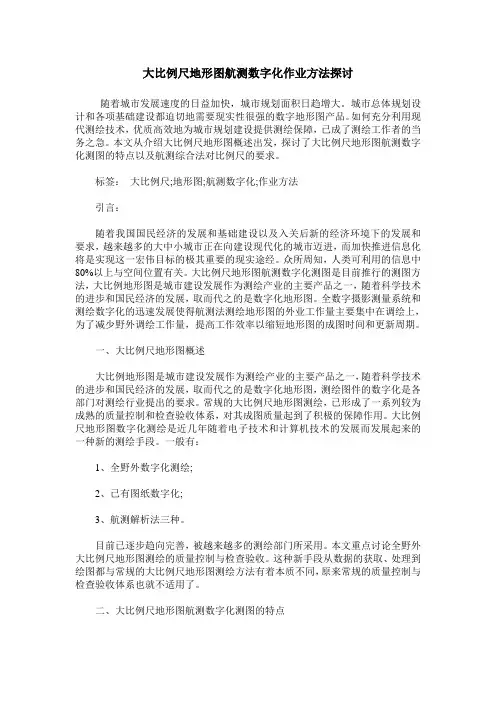

大比例尺地形图航测数字化作业方法探讨
大比例尺地形图航测数字化作业方法探讨随着城市发展速度的日益加快，城市规划面积日趋增大。
城市总体规划设计和各项基础建设都迫切地需要现实性很强的数字地形图产品。
如何充分利用现代测绘技术，优质高效地为城市规划建设提供测绘保障，已成了测绘工作者的当务之急。
本文从介绍大比例尺地形图概述出发，探讨了大比例尺地形图航测数字化测图的特点以及航测综合法对比例尺的要求。
标签：大比例尺;地形图;航测数字化;作业方法引言：随着我国国民经济的发展和基础建设以及入关后新的经济环境下的发展和要求，越来越多的大中小城市正在向建设现代化的城市迈进，而加快推进信息化将是实现这一宏伟目标的极其重要的现实途经。
众所周知，人类可利用的信息中80%以上与空间位置有关。
大比例尺地形图航测数字化测图是目前推行的测图方法，大比例地形图是城市建设发展作为测绘产业的主要产品之一，随着科学技术的进步和国民经济的发展，取而代之的是数字化地形图。
全数字摄影测量系统和测绘数字化的迅速发展使得航测法测绘地形图的外业工作量主要集中在调绘上，为了减少野外调绘工作量，提高工作效率以缩短地形图的成图时间和更新周期。
一、大比例尺地形图概述大比例地形图是城市建设发展作为测绘产业的主要产品之一，随着科学技术的进步和国民经济的发展，取而代之的是数字化地形图，测绘图件的数字化是各部门对测绘行业提出的要求。
常规的大比例尺地形图测绘，已形成了一系列较为成熟的质量控制和检查验收体系，对其成图质量起到了积极的保障作用。
大比例尺地形图数字化测绘是近几年随着电子技术和计算机技术的发展而发展起来的一种新的测绘手段。
一般有：1、全野外数字化测绘;2、已有图纸数字化;3、航测解析法三种。
目前已逐步趋向完善，被越来越多的测绘部门所采用。
本文重点讨论全野外大比例尺地形图测绘的质量控制与检查验收。
这种新手段从数据的获取、处理到绘图都与常规的大比例尺地形图测绘方法有着本质不同，原来常规的质量控制与检查验收体系也就不适用了。

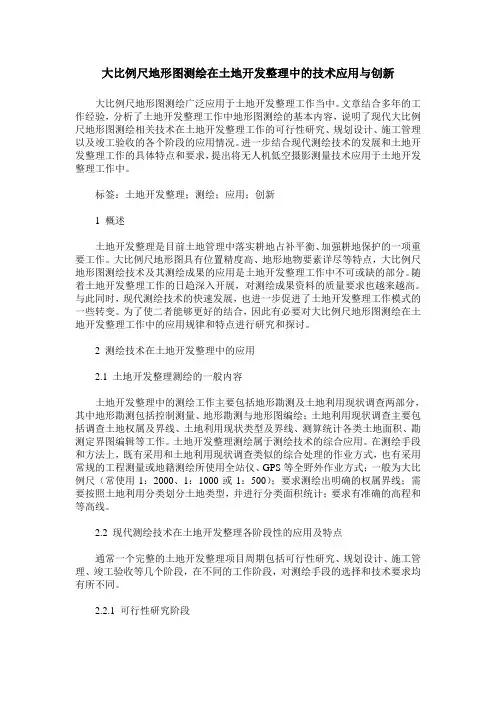

大比例尺地形图测绘在土地开发整理中的技术应用与创新
大比例尺地形图测绘在土地开发整理中的技术应用与创新大比例尺地形图测绘广泛应用于土地开发整理工作当中。
文章结合多年的工作经验，分析了土地开发整理工作中地形图测绘的基本内容，说明了现代大比例尺地形图测绘相关技术在土地开发整理工作的可行性研究、规划设计、施工管理以及竣工验收的各个阶段的应用情况。
进一步结合现代测绘技术的发展和土地开发整理工作的具体特点和要求，提出将无人机低空摄影测量技术应用于土地开发整理工作中。
标签：土地开发整理；测绘；应用；创新1 概述土地开发整理是目前土地管理中落实耕地占补平衡、加强耕地保护的一项重要工作。
大比例尺地形图具有位置精度高、地形地物要素详尽等特点，大比例尺地形图测绘技术及其测绘成果的应用是土地开发整理工作中不可或缺的部分。
随着土地开发整理工作的日趋深入开展，对测绘成果资料的质量要求也越来越高。
与此同时，现代测绘技术的快速发展，也进一步促进了土地开发整理工作模式的一些转变。
为了使二者能够更好的结合，因此有必要对大比例尺地形图测绘在土地开发整理工作中的应用规律和特点进行研究和探讨。
2 测绘技术在土地开发整理中的应用2.1 土地开发整理测绘的一般内容土地开发整理中的测绘工作主要包括地形勘测及土地利用现状调查两部分，其中地形勘测包括控制测量、地形勘测与地形图编绘；土地利用现状调查主要包括调查土地权属及界线、土地利用现状类型及界线、测算统计各类土地面积、勘测定界图编辑等工作。
土地开发整理测绘属于测绘技术的综合应用。
在测绘手段和方法上，既有采用和土地利用现状调查类似的综合处理的作业方式，也有采用常规的工程测量或地籍测绘所使用全站仪、GPS等全野外作业方式；一般为大比例尺（常使用1：2000、1：1000或1：500）；要求测绘出明确的权属界线；需要按照土地利用分类划分土地类型，并进行分类面积统计；要求有准确的高程和等高线。
2.2 现代测绘技术在土地开发整理各阶段性的应用及特点通常一个完整的土地开发整理项目周期包括可行性研究、规划设计、施工管理、竣工验收等几个阶段，在不同的工作阶段，对测绘手段的选择和技术要求均有所不同。
测绘技术在大比例尺测图中的作用
测绘技术在大比例尺测图中的作用测绘技术一直以来都扮演着重要的角色，尤其是在大比例尺测图中的应用更是不可或缺。
大比例尺测图，简单来说就是指绘制的地图比例尺较大的图件，具有更高的精度和更详细的信息。
这种测图方式在城市规划、土地管理、工程建设等领域中起着至关重要的作用。
本文将探讨测绘技术在大比例尺测图中的作用及其影响。
首先，测绘技术在大比例尺测图中提供了准确的空间信息。
通过使用全球定位系统（GPS）、摄影测量、激光雷达等工具，测绘师能够获取高精度的地理数据。
这些数据可以用来确定地理位置、界定土地边界以及规划城市发展。
测绘技术的准确性有助于提高地图的精度，并为其他领域的研究提供了重要的数据基础。
其次，测绘技术在大比例尺测图中提供了详细的地物信息。
通过激光测量、遥感影像分析等方法，测绘师能够获取地表特征、自然地物及建筑物的详细信息。
这些数据不仅有助于进行土地资源管理，也为城市规划、环境监测等提供了重要的参考依据。
此外，详细的地物信息还可以用于制作电子导航地图，提供给驾驶员实时导航和交通信息。
第三，测绘技术在大比例尺测图中促进了地理信息系统（GIS）的应用。
地理信息系统是将地理数据和空间分析方法结合起来，用于存储、管理、分析和展示地理信息的系统。
测绘技术提供的空间数据是构建GIS的基础，而GIS又能够对这些数据进行更深入的分析和综合利用。
例如，通过将地形数据、建筑数据和栅格数据输入GIS，可以生成3D模型，用于城市规划和可视化项目。
此外，GIS还可以用于从海量数据中提取有用的信息，如犯罪数据分析、环境监测等。
测绘技术在大比例尺测图中的应用不仅仅局限于土地资源管理领域。
例如，在城市规划中，测绘技术可以用于确定道路、绿地和建筑物之间的最佳布局，以提高城市的可持续性和居民的生活质量。
在环境监测方面，测绘技术可以用来监测土地利用变化、水质污染等，提供决策支持和保护环境。
此外，测绘技术在工程建设中也发挥着关键作用。
通过精确的测量和绘图，可以确保工程项目的准确性和可行性。
大比例尺地形图测绘
无人机测绘技术
无人机测绘原理：利用无人 机搭载高精度相机、激光雷 达等设备进行地形测绘
无人机类型：固定翼无人机、 多旋翼无人机等
划等提供依据。 ● 土地资源管理：大比例尺地形图测绘可以用于土地资源调查、土地利用规划、土地征收补偿等方面，帮助政府部门了解土地资源的分布、利用情况和变
化趋势。 ● 环境保护：大比例尺地形图测绘可以为环境保护提供基础数据，帮助环保部门了解地形、地貌、地物等特征，为环境监测、生态保护、污染治理等方面
提供依据。 ● 工程建设：大比例尺地形图测绘可以为工程建设提供基础数据，帮助工程师了解地形、地貌、地物等特征，为工程设计、施工建设等方面提供依据。 ● 军事领域：大比例尺地形图测绘可以为军事领域提供基础数据，帮助军事部门了解地形、地貌、地物等特征，为军事战略制定、战场环境分析等方面提
高精度定位技术发展
卫星导航系统： 随着卫星导航 系统的不断完 善，大比例尺 地形图测绘的 定位精度得到 了大幅提升。
实时动态差分 定位技术：通 过实时接收卫 星信号并采用 差分定位技术， 提高了定位精 度和可靠性。
惯性导航技术： 利用惯性传感 器进行导航， 不受外界干扰， 适用于复杂地 形和恶劣环境。
灾害监测与预警
灾害监测：利用大比例尺地形图对自然灾害进行监测和预警 预警系统：通过大比例尺地形图数据建立预警系统，提高灾害应对能力 灾后评估：利用大比例尺地形图对灾后情况进行评估，为灾后重建提供依据 灾害预防：通过大比例尺地形图数据，分析灾害易发区域，提出预防措施
大比例尺地形图 测绘技术发展趋 势
地形图测绘地籍测量比例尺
地形图测绘地籍测量比例尺关键词：地形图测绘地籍测量比例尺1大比例尺地形图测绘大比例尺地形图测绘是一项以地表上的地物、地貌作为表示对象, 并以规定的点、线、图式符号、文字及数字注记来描述地物、地貌景观的技术性工作。
大比例尺地形图测绘工作的目的是客观而又准确地通过所测地形图的三维空间来描述地物、地貌景观,为城市的合理规划服务。
2地籍测量是土地管理的基础性工作地籍测量包含着地籍调查和地籍图测绘两方面工作。
地籍调查是地籍测量的中心环节, 重点是搜集和查清每宗土地的位置、权属、类型、用途、数量和质量等地籍信息。
地籍测量是在土地权属调查的基础上, 研究、采集、处理和表现土地权属、位置、形状、数量、土地利用现状等地籍要素的定位信息, 并以图形形式加以表示的技术性工作。
地籍测量的成果资料是地籍图, 它的主要要素是宗地的权属界线, 这些界线有的是可见的线状地物,也有的是不可见的点位连线等。
地籍测量是土地管理的基础性工作, 它的作用主要体现在地籍测量成果、资料的使用功能上, 地籍测量成果、资料在土地管理和土地科学利用方面具有法律性、经济性、社会性和地理性作用。
3大比例尺地形图测绘与地籍测量的共同点大比例尺地形图测绘与地籍测量都是涉及图形的测绘, 因而在图形测绘的工作过程中, 存在着许多共同之处：（1）测图成果都是大比例尺。
（2）依据的基础理论相同大比例尺地形图测绘和地籍图测量都是依据测量学的基础理论和技术方法, 通过使用测量仪器量测角度、距离、高程来确定地面界址点或地物特征点的平面位置。
（3）遵循的测图原则相同大比例尺地形图测绘和地籍图测量都遵循着“先整体后局部、先控制后细部、从高精度到低精度”的测图基本原则。
（4）测图方法相同。
大比例尺数字测量和地籍测量均是先控制测量、图根测量, 再碎部测量。
测量成果输入计算机,数字化成图。
（5）采用的投影方式和坐标系统相同当长度变形值不大于2. 5cm/km 时, 大比例尺地形图测绘和地籍图都是采用高斯——克吕格正形投影统一3°带的平面直角坐标系统; 当长度变形值大于2. 5cm/km 时, 当面积小于25测区时, 一般不经投影而采用平面直角坐标系统在平面上直接进行计算。
地籍测量与大比例尺数字测图方法的思考
地籍测量与大比例尺数字测图方法的思考摘要：地籍测量和土地权属调查是地籍调查工作的两个部分，地籍测量是经过土地权属调查，对调查范围内每一宗土地的权属等情况数字化形成地籍图，为后续土地管理工作做准备。
大比例尺数字测图是指通过数字测绘技术测绘出比例尺不小于1：2000的地形图。
本文对两种测图方法进行比较，找出两种方法的不同之处。
关键词：地籍测量；大比例尺数字测图；比较分析引言：经济的迅猛发展，带动了我国多个行业的迅速发展壮大，近些年来高新技术的不断进步，使测量方法和技术发生了显著变化，测量数据的收集趋于自动化、现代化，成图效果趋于精细化。
地籍测量成图与大比例尺数字测图的成图相比比例尺较小，从1：500到1：2000的范围都有应用，而大比例尺数字测图的比例一般都在1：2000以上；相对而言，成图精细度也有很大不同。
总体来说，地籍测量和大比例尺数字测图是适用于两个方向地形测绘成图的方法，各有优势。
1 地籍测量与大比例尺数字测图方法的内涵1.1地籍测量地籍测量是地籍调查工作的一部分，在进行地籍测量前需要先进行土地权属调查，在此调查基础上，对区域内每一宗土地的位置、所有权归属、类型、用途、规模、数量等信息进行测绘，对测绘数据进行采集、汇总、处理后形成地籍图，图上清晰的表明土地的所有权归属、位置、形状、利用情况等等，对后续的土地管理工作打基础。
基本比例尺为1：500或1：1000，经济繁荣的城镇需要精度较高，一般采用1：500，村庄或工业区可采用1：2000的比例尺。
1.2 比例尺数字测图大比例尺数字测图是通过测绘仪器，将地面上的地形地貌等要素数据化，通过计算机处理，形成地形地貌的测绘图，比例尺在1：2000以上。
主要通过电子速测仪、航空摄影机等测绘仪器进行数据和影像上的摄取，经过电子数据终端的处理，形成野外数据的采集流程，返回后经过内业制图输出，形成地形图。
2 地籍测量与大比例尺数字测图的异同点2.1地籍测量与大比例尺数字测图的相同点地籍测量和大比例尺数字测图都属于比例尺较大的一类测绘，在测绘技术上有很多相同之处，例如，测绘时所依据的理论和方法，采用的实施手法，成图的布设原则、分幅方式和编号等等。
7.2大比例尺地形图的测绘
8、地形图的整饰
原图经过拼接和检查后，还应按规定的 地形图图式符号对地物、地貌进行清绘和整 饰，使图面更加合理、清晰、美观。
整饰的顺序是先图内后图外，先注记后 符号，先地物后地貌。 最后写出图名、比例尺、坐标系统及高 程系统、施测单位、测绘者及施测日期等。 如果是独立坐标系统，还需画出指北方 向。
57.4m B 57m
4.6m
53m 54m 55m 56m 52.8m A x1 3mm x2 64mm（图上距离）
返回
下一节
6mm
6、地形图的拼接
采用分幅测图时，为了保证相邻图幅的拼接， 每幅图的四边均须测出图廓线外5mm。 拼接时将相邻两幅的相应图边，按坐标格 网叠合在一起进行拼接。
如果不吻合，其接图误差不超过下表中所规定的平面与 高差中误差的2倍时，可按平均位臵修改。
碎部点的最大间距和最大视距
最大视距/m
地貌点 测图比 最大间距 例尺 /m 1:500 1:1000 1:2000 1:5000 15 30 50 100
主要地物点 一般 地区 60 100 180 300 城市 建筑区 50 80 120 —
次要地物点和地貌点 一般 地区 100 150 250 350 城市 建筑区 70 120 200 —
2
图上起始方向线
D2
B b
a
2
1
D1 1
A
2．立尺
将视距尺立在地物、地貌特征点上。现将视 距尺立于1点上。
3．观测
观测员将经纬仪瞄准1点视距尺，读尺间隔l、 中丝读数v、竖盘读数L及水平角β。
4．记录与计算
将观测数据尺间隔l、中丝读数v、竖盘读数L 及水平角β逐项记入“碎部测量手簿”相应栏 内。根据观测数据，用视距测量计算公式，计
地籍测量中大比例尺地形图的应用探究
地籍测量中大比例尺地形图的应用探究摘要：大比例尺地形图通常应用在在工程技术、城市建设规划、军事地图上，是根据地形测量或者其资料编绘出来的。
比例尺较大时，图上所绘制的区域范围就小，而图上的地貌、地形等相关内容就会更加详细。
运用大比例尺绘制的地籍图，在地形分析、土地利用、监测地质变化、交通通讯、军事指挥等方面广泛应用并起到重要的作用。
本文阐述了地籍测量和测绘地图的相关概念，并分析怎样运用大比例尺绘制地籍图，对于测量城填、乡村的地籍有重要的参考作用。
关键词：地籍测量;大比例尺地形图;应用引言地籍测量就是为了满足地籍管理的现实需要，相关工作人员以土地权属调查为基础，利用一定的测绘技术，测量出土地的权属界线、地类、位置以及形状等，并在此基础上计算它们的面积，绘制出地籍图为土地登记提供一定的依据。
地籍测量是土地管理的技术基础，为国家土地管理部门提供详细的土地资料，在国家土地管理服务方面发挥着重要作用。
而在地籍测量过程中，测量技术对于测量数据的精度有着重要影响，直接影响到地籍管理工作。
在当前信息化环境下，随着经济社会发展和科学技术水平的不断提高，我国地籍测量技术也不断提高，数值化测图技术的出现使地籍测量工作进入一个新的发展阶段。
一.地籍图的重要性国家开发和有效利用土地资源的过程中，需要质量好的地籍资料作为发展的依据。
地籍资料中重要的组成部分是地籍图，它可以直接、全面的反映出地形要素和地籍要素。
现在我国各大城区的城建部门和测绘部门对所属地测绘了大比例尺地图，拥有齐备的资料。
在地籍测量的过程中使用大比例尺，能够降低测量地籍的工作量。
二、地籍测量和绘制地形图的基本概念地籍测量主要包括调查地籍和绘制地籍图两个方面。
其中调查地籍是工作的重点，要将宗地的可权属、位置、用途、质量、数量等基本信息查清并收集、整理。
地籍测量是运用技术手段，在地籍调查的前提下精确的将土地的大小和位置、境界、宗地面积和权属界址的具体坐标勘测出来并运用图形的方式表示出来的一项技术性的工作。
