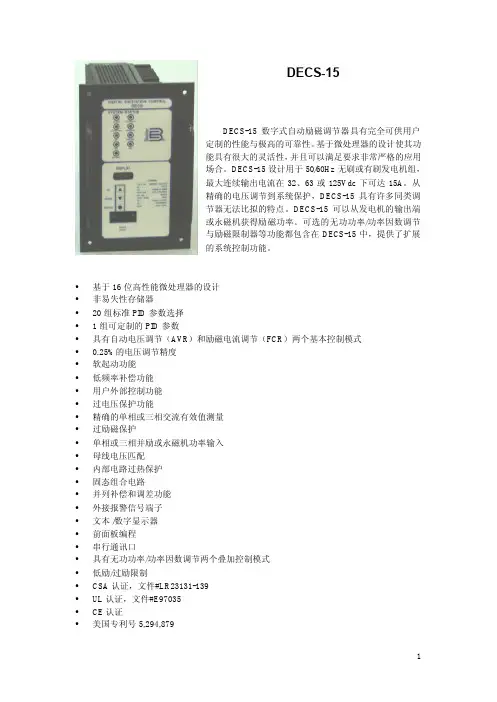

DECS-15说明书
数调节之间选择。所希望的超前或滞后给定值可在设定时选择。
电压匹配 电压匹配可以调节发电机电压与母线电压的偏差在 0.5%以内。电压匹配的范围、比例
和速率都可以调整。当发电机与母线电压匹配（在设定的限制范围之内）时，V MATCH LED 发光。
图 1-低频保护特性
过励保护 过励保护功能监视 DECS-15 的输出电压。如果超过预先设定的电压限制值，OVEREXC
LED 发光。如果这个工况持续时间超时 15s，DECS-15 将起动 ALARM LED 并闭合报警接 点，对外发出信号。DECS-15 也可以通过 BESTCOMS 软件设定其关断输出。
测量电压 100~120 Vac±10% 200~240 Vac±10%
2
400~480 Vac±10% 600 Vac±10%
注：关于详细的应用和操作，请参阅使用手册。
测量输入功耗： 并联补偿输入： 调节精度： 热稳定性： 起励电压： 响应时间： 电压调节范围： 运行温度范围： 低频率： 频率补偿： 软起动： 辅助输入： 报警指示：
5
度超过预先设定的限制值的时候，DECS-15 将起动 OVERTEMP 和 ALARM LED 并闭合报 警接点，对外发出信号。DECS-15 也可以通过 BESTCOMS 软件设定其关断输出。
低励／过励限制 过励和低励限制器确定并维持发电机的励磁在一个安全的等级。它们不允许励磁降低到
导致发电机可能失步的等级，也不允许过励磁到损坏发电机磁场绕组的地步。
1
Windows®软件
DECS-15 设置与通讯软件：BESTCOMS-DECS15-32（Windows®9X/NT/Me/2K/XP）。
励磁调节器运行规程
励磁调节器运行规程1、系统介绍：本套装置为ABB公司生产的UNITROL5000励磁调节器，为静态励磁，整套系统包括励磁变压器、A VR调节器、可控硅整流柜、励磁开关。
1.1、励磁变压器：由三个单相变压器组成，采用Y/Δ- 1接线，容量为3 X 2333 KV A。
具有温度保护装置，发出告警信号。
1.2、A VR调节器：具有两套功能相同的调节器，每套具有三个通道，分别为自动通道、手动通道、EGC紧急通道。
另外在此柜中还具有ARC NET控制板、维修屏以及开关和继电器等。
1.2.1、逻辑关系：当A路自动通道故障时，切换到B路自动通道；如果这个通道又发生故障，首先判断A路通道是否完好，若完好便切换到A路，不好便切换到B路的手动通道；在B路通道故障时切换到A路的手动通道，切换不成功便切换到B路的EGC通道。
1.2.2 、ARC NET 控制板用于本地操作UNITROL5000系统，并显示重要的过程信号和故障信号。
具有带LED的16个键，用于系统专门的显示和控制；10个控制键用于运行模式和内置功能以及LCD，LCD 为8行显示，每行40个字符。
按此键后，出现8个模拟信号，显示信道号，信号名称，值及单位，黄色灯亮，使用滚动键可显示后面的模拟信号。
按此键后，出现四个模拟信号，显示信道号，信号名称，值及单位，黄色灯亮，使用滚动键可显示后面的模拟信号。
故障信号，按键后，如有故障，会出现最多8条故障通道。
第一个故障总是在第一行，接着发生的故障，以故障编号升叙排列。
使用滚动键可显示更多的故障。
清除故障信号。
所有报告通道都储存在控制板内，此外，特殊警告通道储存在处理器里。
要清除这些通道，可较长时间按下复位键。
没有活动的警报，键上的灯熄灭。
↓# 光标键，可选择显示屏1 –8行或1 – 4行中的某一行。
当前行突出显示。
↓↓滚动键，在模拟信号显示中按动时，信号道（反差显示）及模拟值改变。
↑↑↓↓翻页键，按动时，信道号每次改变10行，故障号每次改变6行。

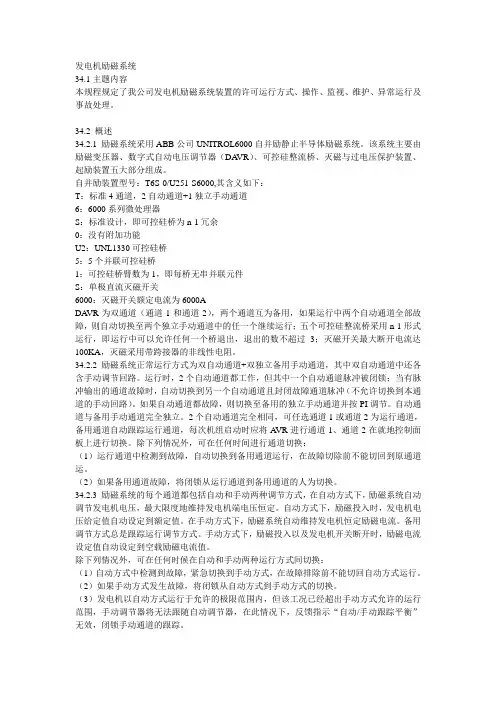

发电机励磁系统
发电机励磁系统34.1主题内容本规程规定了我公司发电机励磁系统装置的许可运行方式、操作、监视、维护、异常运行及事故处理。
34.2 概述34.2.1 励磁系统采用ABB公司UNITROL6000自并励静止半导体励磁系统。
该系统主要由励磁变压器、数字式自动电压调节器（DA VR）、可控硅整流桥、灭磁与过电压保护装置、起励装置五大部分组成。
自并励装置型号：T6S-0/U251-S6000,其含义如下：T：标准4通道，2自动通道+1独立手动通道6：6000系列微处理器S：标准设计，即可控硅桥为n-1冗余0：没有附加功能U2：UNL1330可控硅桥5：5个并联可控硅桥1：可控硅桥臂数为1，即每桥无串并联元件S：单极直流灭磁开关6000：灭磁开关额定电流为6000ADA VR为双通道（通道1和通道2），两个通道互为备用，如果运行中两个自动通道全部故障，则自动切换至两个独立手动通道中的任一个继续运行；五个可控硅整流桥采用n-1形式运行，即运行中可以允许任何一个桥退出，退出的数不超过3；灭磁开关最大断开电流达100KA，灭磁采用带跨接器的非线性电阻。
34.2.2 励磁系统正常运行方式为双自动通道+双独立备用手动通道，其中双自动通道中还各含手动调节回路。
运行时，2个自动通道都工作，但其中一个自动通道脉冲被闭锁；当有脉冲输出的通道故障时，自动切换到另一个自动通道且封闭故障通道脉冲（不允许切换到本通道的手动回路）。
如果自动通道都故障，则切换至备用的独立手动通道并按PI调节。
自动通道与备用手动通道完全独立。
2个自动通道完全相同，可任选通道1或通道2为运行通道，备用通道自动跟踪运行通道，每次机组启动时应将A VR进行通道1、通道2在就地控制面板上进行切换。
除下列情况外，可在任何时间进行通道切换：（1）运行通道中检测到故障，自动切换到备用通道运行，在故障切除前不能切回到原通道运。
（2）如果备用通道故障，将闭锁从运行通道到备用通道的人为切换。
DECS-100数字式自动励磁调节器
Windows®软件
DECS-100 设置与通讯软件：BESTCOMSTM-DECS100-32（Windows® NT 3.51 或以上/ 95 / 98 / Me / 2K / XP） 。 1
相关资料
DECS-100 使用手册：PN：9287500991。
10
接线
P MG
52
10
+
A CTB B C
GENபைடு நூலகம்
10
图 2-典型的接线图-PMG 应用、ABC 相序、三相检测
6
D2881-09 07-31-00
发电机
电网
7 8 9
推荐的外部熔断器为 B U SSM A N 公司的K T K -20 型或类似的 产品。 如果发电机线电压超过660V ac，则需要使用电压互感器。 图中为三相永磁机。对于单相永磁机，忽略B 相接线。 电压匹配控制输入可选。当S 4闭合时电压匹配被激活。 S4 打开时则被禁止。
±0.25%（从空载到满载） ±0.5%（在 1 小时内温度变化 40℃） <1 个周期（A/D 转换器限制） 在 20%THD 下为±0.25% 在 40%THD 下为±0.5% （6 相晶闸管整流负载失真）
认证 cULus CE DNV 2
UL 508 和 CSA C22.2 No.14 EMC 和 LVD 认证标准 2.4
DECS-100 数字式自动励磁调节器
DECS-100 是巴斯勒电气提供的一个高性能、低成本的数字式自动励 磁调节器。DECS-100 能够适应非常恶劣的工作环境，可以精确地控制中 小型无刷励磁同步发电机的输出电压、无功功率或功率因数。DECS-100 采用 PWM 方式输出，额定输出电压和电流为 63Vdc@7Adc。DECS-100 可以控制一台发电机与其它发电机并联运行或并网运行。DECS-100 适用 于分布式发电、集中式发电和调峰发电等应用场合。DECS-100 使用方便， 具有与 PC（Windows 软件 BESTCOMS）通讯的能力。DECS-100 采用了 微处理器技术和巴斯勒电气在过去十几年中所开发的控制算法。它具有大 型励磁控制系统的许多特点和功能。DECS-100 是巴斯勒电气的第五代基 于微处理器的数字式自动励磁调节器。
励磁系统技术要求
励磁系统技术要求1.1.1 总的要求自动励磁调节装置能在-5℃～+45℃环境温度下连续运行；也能在湿度最大的月份下，月平均最大相对湿度为90%，同时该月平均最低温度不高于25℃的环境下连续运行。
励磁系统容量能满足发电机最大连续出力和强励要求。
1.1.1.1采用高起始响应的自并励静止励磁系统（采用进口产品，其中励磁变压器采用国产设备）。
励磁系统的特性与参数满足电力系统各种运行方式和发电机所有运行条件的要求。
1.1.1.2在强励条件下，励磁电压增长值达到顶值电压和额定电压差值的95%时所需的时间不大于0.05s。
1.1.1.3 当发电机的励磁电压和电流不超过其额定励磁电压和电流的1.1倍时，励磁系统应保证连续运行。
1.1.1.4 励磁系统的短时过载能力超过发电机励磁绕组的短时过载能力，强励倍数不小于2（对应发电机端电压Ue时），允许强励时间不低于20秒。
1.1.1.5 发电机电压控制精度（从空载到满载电压变化）不大于0.5%的额定电压。
励磁控制系统暂态增益不少于25倍。
1.1.1.6阶跃响应（1）对于自并励静止励磁系统，在空载额定电压下，当阶跃量为发电机额定电压的5%时，超调量不大于阶跃量的30%；振荡次数不超过3次，上升时间不大于0.6秒，发电机定子电压的调节时间不大于5秒。
发电机额定负载时阶跃响应：阶跃量为发电机额定电压的2%-4%，有功功率振荡次数不大于5次，阻尼比大于0.1，调节时间不大于10S。
（2）发电机零起升压时，自动电压调节器应保证发电机定子电压最大值不大于额定值的110%，振荡次数不超过3次，调节时间不超过10秒。
1.1.1.7 自动电压调节器的调压范围发电机空载时应在70%～110%额定电压范围内稳定平滑调节整定，电压的分辨率应不大于额定电压的0.2%。
手动励磁控制单元应保证发电机励磁电压能在空载额定励磁电压的20%到额定励磁电压的110%进行稳定、平滑地调节。
1.1.1.8 电压频率特性当发电机空载运行时，频率每变化额定值的±1%，发电机电压变化应不大于额定值的±0.25%。
HWJT-08DS微机励磁调节器使用说明
HWJT-08DS微机励磁调节器使用说明HWJT08D使用说明书目录第一部分概述 (4)第二部分功能规范 (7)第三部分HWJT-08DS硬件系统介绍 (11)一、模拟信号转换板 (12)二、采集板 (12)三、接口板 (13)3.1 输入 (13)3.2 输出 (14)四、主机板 (14)4.1 特点 (14)4.2 面板设置 (14)4.3 输入 (14)4.4 输出 (15)五、控制电源板 (16)5.1 电源范围 (16)5.2 互换性好 (16)5.3 可靠性高 (16)六、功放电源板 (16)第四部分HWJT-08DS软件系统介绍 (18)第五部分励磁监控单元 (19)一、与励磁控制单元的通讯功能 (19)二、主系统、子系统显示功能 (19)2.1 控制单元 (20)2.2 参数设置 (21)2.3 特殊控制 (21)2.4 其它显示 (22)2.5 试验录波 (22)2.6 故障录波 (23)2.7 通讯接口 (23)第六部分独立励磁电流调节通道 (25)第七部分智能检测显示装置 (26)第八部分PLC操作控制系统 (28)一、主回路信号 (28)二、控制系统信号 (28)2.1 异常 (28)2.2 故障 (28)2.3 显示 (28)三、逻辑回路 (28)第九部分HWJT-08DS使用及操作说明 (29)一、系统介绍 (29)1.1调节器及功放电源 (29)1.2 调节器按钮和开关 (29)1.3 控制柜按钮和开关 (30)二、励磁监控单元 (31)2.1 主界面 (32)2.2 AVR子界面 (33)2.3 特殊控制 (35)2.4 参数设置 (35)2.5 试验录波 (37)2.6 故障录波 (40)三、装置操作 (41)3.1 开机操作 (41)3.2 停机操作 (42)3.3投入和退出 (42)四、异常处理 (43)4.1 一般性异常 (43)4.2 事故和故障 (44)五、注意事项 (46)5.1 运行人员注意事项 (46)5.2 维修人员注意事项 (46)六、操作及维护注意事项 (47)6.1 安全事项 (47)6.2 维护事项 (47)第十部分设备结构 (48)第十一部分订货指南 (50)一、环境要求 (50)二、订货须知 (50)第一部分概述HWJT-08DS励磁调节器是武汉洪山电工科技有限公司于2000年开发研制的新一代微机励磁调节器，该调节器具有如下特点：1、双通道微处理器（前台）+工业控制机（后台）+PLC（选项）混合结构HWJT-08DS双通道微机励磁调节器，由于采用了微处理器与工业控制机混合运用的结构，既保留了微处理器的良好抗干扰性能，又扩展了励磁调节控制系统的功能。
ABB Unitrol 5000励磁系统功能说明书.pdf(瑞士ABB)
ABB_Industrie_AG 位于瑞士 Tugi,自 1908 年成功开发世界上第一台电压调节器以来，在设 计制造电压调节器和静态励磁设备方面，已有近 100 年的经验。目前多用途的 UNITROL 系列数字 自动励磁调节器模块，以其卓越的技术、一流的质量和完善的技术服务，每年全球范围内销售业 绩近万台，为世界范围内设计和销售励磁电压调节器和静态励磁系统的中心和第一大供应商。
4.9.1 控制板（COB）的软件功能...................................................................... 30 4.9.2 其它监测和保护功能................................................................................. 33
1 系统概述 ..................................................... 4
2 机械结构设计 .................................................. 7
3 UNITROL® 5000 型励磁调节器 .................................... 10
3.1 总述 ................................................................................................................. 10 3.2 配置和机械设计 ............................................................................................... 10 3.3 主要的控制单元 ............................................................................................... 13 3.4 励磁系统内的通讯............................................................................................ 15 3.5 人-机界面......................................................................................................... 15
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈数字式励磁调节器的运行方式摘要稳定而可靠的励磁是发电机正常运行必不可少的重要条件，励磁系统可靠运行的重要性不言而喻。
作为励磁系统的重要组成都分，数字式励磁调节器应有很高的运行可靠性。
本文对数字式励磁调节器的调节运行方式与装置运行方式进行了探讨。
关键词数字式励磁调节器；调节；运行方式
中图分类号tm6 文献标识码a 文章编号 1674-6708（2011）35-0138-01
数字式励磁调节器由于具有功能丰富、修改灵活的软件系统，可以适应发电机或电力系统的不同运行需求而实现多种调节远行方式，这些运行分式基本上能够满足发电机或电力系统的各种运行要求。
1数字式励磁调节器的调节运行方式
1.1恒机端电压(自动)运行方式
该方式为发电机励磁系统闭环自动调节方式。
在该种运行方式下，数字式励磁调节器的旨要任务是维持发电机端电压恒定，—般是把机端电压，作为反馈量，实现pid调节；向时，为了提高电力系统运行的稳定件，数字式励磁调节器还可以实现更为复杂的控制规律，如电力系统稳定器（pss）附加控制、线性最优励磁控制（loec）、非线性励磁控制（nec）等。
恒机端电压（自功）运行方式是数字式励磁调节器的主要运行方式。
1.2恒励磁电流（手动)运行方式
一般而言，励磁调节器都有“自动”和“手动”两种运行方式，数字式励磁调节器也不例外。
在恒励磁电流（手动）运行方式下，数字式励磁调节器采入信号，与给定值比较，经比例（积分）控制规律的运算后送出控制信号到移相触发单元。
由于自动运行方式的电压整定范围有限，在机组安装、检修或事故跳闸后进行发电机升压试验时，通常用手动方式来调整发电机的励磁从而调节机端电压或发电机的无功，这样调情较为平稳，调整范围可以很宽。
此外，其他还有多种运行方式，例如：手动／自动运行方式的跟踪与切换、恒无功功率/恒功率因数运行方式、跟踪母线电压运行方式等等。
对于数字式励磁调节器的装置运行方式一般来说，单机系统是无法满足数字式励磁调节器高可靠性的要求。
为此，人们常采用硬件冗余技术来提高励磁调节器工作的可靠性，主要方案有双重化系统或三机系统，分别对应两套调节器互为备用的运行方式和三机系统运行方式。
二者相比，三机系统运行的可靠性和安全性都要高一些，但造价也高，切换逻辑相对复杂。
2两套调节器互为备用的运行方式
在这种运行力式下，数字式励磁调节器采用全双机系统，主机和备用机是两台相同的数字式励磁调节器，接收同样的信号，进行同样的运算。
主机在线运行时，只有主机发出的触发脉冲有效。
在
运行中主机因任何原因发生故障时，应能立即实现备用机的自动切换，使备用机进入在线控制。
在正常运行情况下下，主机和备用机之间应能实现人工手动切换。
互为备用的两套调节器在运行过程中随时有可能互相切换运行，为满足平稳切换的要求，两套调节器应互相跟踪工作状况，即备用机跟踪在线运行的主机的工作状况，而哪一套调节器作为主机在线运行又是随时可能变化的。
鉴于两套调节器的软件构成完全相同，即使不同的数字式励磁调节器所采用的控制规律有所不同，一般而言，只要由备用机跟踪在线机的电压给定、电流给定和相应控制规律环节输出值等内容，即可实现无扰动切换。
具体实现方案一般是利用rs-232串行通信口或其他通信方式实现双机通信，由在线机将所需的各种跟踪值传送给备用机。
至于跟踪速率，数字式励磁调节器可以以控制程序的循环周期为单位，每个循环周期改变一次控制命令，即跟踪一次。
这种做法具有跟踪快、准的特点，可达到无扰动切换。
当在线机出现故障导致失磁失控时，备用机应能立即切换至在线运行状态。
另外，当在线机软件程序运行出轨，软件复位连续功作几次无效后，备用机也应能够切换至在线远行状态，从而确保发电机的安全运行。
3三机系统运行方式
与两套调节器互为备用的远行方式相比，采用三机系统的主要目的是通过增加硬件投资来进一步提高数字式励磁调节器装置运
行的可靠性和安全性。
三机运行方式又可分为三机备用运行方式和三取二表决运行方式两种。
3.1三机备用运行方式
这种方式的工作原理是，除a机与b机互为备用可自动切换外，还设计了后备c机。
当a、b机均发生故障时，c机能自动切换至在线运行。
c机可以设计为具有和a、b机一样的功能，但一般情况下a、b机同时故障的几率较小，为简化方案，可以设计c机具有较为简单的励磁控制功能，例如只保证发电机按恒励磁电流（手动）运行方式继续运行。
三机备用运行方式和双机互为备用的运行方式原理上没有大的差别，只是三机备用运行方式以增加硬件投资为代价达到了数字式励磁调节器装置运行可靠性的提高。
3.2三取二表决运行方式
在该种起行方式下，三机都在线工作，三套调节器接收同样的外部输入信号，三者的软、硬件结构区完全一致，当三套调节器有两套的输出结果—致时，即将此输出结果作为数字式励磁调节器的输出送至励磁系统中的被控对象部分。
当三机中有两套调节器故障时，数字式励磁调节器即无法工作，因此三取二表决运行方式较之双机互为备用的运行方式在可靠性方面并没有什么提高。
三取二表决方式的优点表现在装置运行安全性的提高上，即可以较好地避免错误的励磁控制信号的输出，从而避免发电机的误励磁、失控等现
象的发生。
三取二表决运行方式在电力系统继电保护和安全自动装置中应用较为广泛，因为继电保护或安全自动装置的误动作会给电力系统带来较大的危害、甚至造成灾难性的后果，而采用三取二表决方式可以降低装置误动的可能性。
目前在数字式励磁调节器中采用三取二表决运行方式的方案尚未看到，但要作为—种可能的运行方式。
参考文献
[1]刘青松.tdwl-1型可控硅数字励磁调节器[j].山西电力技术，1998(6).
[2]李家坤.同步发电机励磁控制方式发展综述[j].电力学报，2005(1).。
