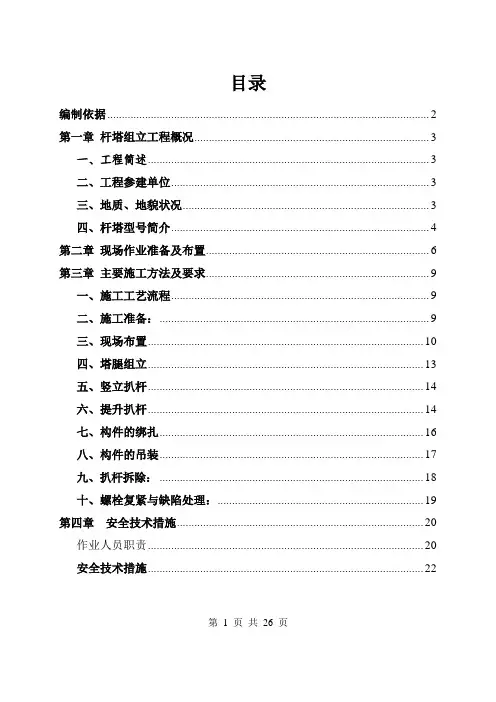

杆塔组立作业指导书(1)
目录编制依据 (2)第一章杆塔组立工程概况 (3)一、工程简述 (3)二、工程参建单位 (3)三、地质、地貌状况 (3)四、杆塔型号简介 (4)第二章现场作业准备及布置 (6)第三章主要施工方法及要求 (9)一、施工工艺流程 (9)二、施工准备： (9)三、现场布置 (10)四、塔腿组立 (13)五、竖立扒杆 (14)六、提升扒杆 (14)七、构件的绑扎 (16)八、构件的吊装 (17)九、扒杆拆除： (18)十、螺栓复紧与缺陷处理： (19)第四章安全技术措施 (20)作业人员职责 (20)安全技术措施 (22)第 1 页共26 页编制依据1 施工项目部对本工程施工现场和周围环境的勘察；2 《110kV良塘输变电线路新建工程施工组织设计》及施工图纸和文件；设计变更3 《110～500KV 架空送电线路施工及验收规范(GB 50233-2005)》；4 《110kV～500kV架空电力线路工程施工质量及评定规程（DL/T5168-2002）》；5 《电力安全工作规程》；6 《标准化施工作业手册（送电工程分册）》；7 《国家电网公司输变电工程标准工艺》（一）施工工艺示范手册》8 《国家电网公司输变电工程典型施工方法（第一辑）》9 《国家电网公司电网工程施工安全风险识别、评估及控制办法（试行）》[2011]1758号第 2 页共25 页第一章杆塔组立工程概况一、工程简述九江修水县110kV良塘变输变电线路新建工程，分为110kV叶家山至良塘送电线路工程及110kV修渣线破口进良塘线路工程两段。
110kV叶家山至良塘送电线路工程，自叶家山变电站110KV构架出线，止于新建110KV良塘变电站进线构架，线路亘长约29.8公里，导线采用LGJ-300/40型钢芯铝绞线；地线采用一根JLB20A-80铝包钢地线，另一根采用OPGW-24芯光缆，全线新建直线塔78基，耐张塔33基。
110kV修渣线破口进良塘线路工程，自修渣线21#-22#杆处起，止于新建110KV良塘变电站进线构架线，线路亘长约1.2公里，导线采用LGJ-300/40型钢芯铝绞线；地线采用一根JLB20A-80铝包钢地线，另一根采用OPGW-24芯光缆，新建铁塔5基。
杆塔组立工程作业指导书
110kV乐利变至洗马塘变送电线路工程(Ⅱ标段) 铁塔组立工程施工作业指导书四川省输变电工程公司文山项目部二○一一年二月110kV乐利变至洗马塘变送电线路工程杆塔组立工程施工作业指导书批准：校核：编写：一、名称：杆塔组立工程作业指导书二、范围：本标准规定了铁塔塔腿编号、直线塔的脚钉安装、转角塔的脚钉安装和跳线支架安装、对铁塔螺栓作了紧固和防盗、涮漆的规定，明确了杆塔组立后应达到的标准。
三、引用的标准有：《110kV及以上送电线路验收规范（GBJ50233—2005）》、《电业建设安全操作规程（线路篇）》、《线路杆位明细表》、《线路设计总说明书》四、工程概况及相关说明1)、本工程线路全长12.472km.全线共计使用铁塔40基。
2)、全线基础采用现场浇制的钢筋混凝土立柱式基础。
3)、导线型号采用LGJ-240/40钢芯铝绞线。
绝缘子采用LXY1-70玻璃绝缘子和瓷绝缘子。
4)、铁塔的塔腿编号：本工程前进方向为110kV洗马塘变电站方向，塔腿编号面向前进方向，从左下方开始顺时针方向分别为A、B、C、D；见示意图：五、编制依据1)《110kV及以上送电线路验收规范（GBJ50233-2005）》2)《电业建设安全操作规程（架空线路篇）》3)《线路杆位明细表》4)《线路设计总说明书》及附图六、作业准备及条件杆塔组立前的准备包括：技术准备、人员准备、机具准备、材料准备。
（一）技术准备铁塔组立应具备以下条件：①基础经过公司的三级质检；②铁塔的基础混凝土强度达80％以上；③基础经建设单位中检验收，中检合格后的塔位可以组立铁塔；○4接地已敷设并已焊接完毕。
基础中检不合格的塔位由中检人员提出处理意见，经过处理,缺陷已经消除的塔位也可以组立铁塔。
铁塔组立前，一般基础的根开、对角线长误差小于测距的2‰。
组立铁塔工序包括塔材运输、清缺件、连接主材、起吊主材、吊装辅助材、检修等6项工序。
塔材运输完成了才能进行后续工作，清材与连接主材可以同时进行，起吊主材是整个铁塔组立工作的重点，吊装辅助材是为吊装主材作准备的，检修工作在铁塔组立完后才能进行。
电力架空线路施工作业指导书
1一般规定1.1铁路电力工程应考虑下列主要危险源、危害因素：1.1.1基础坑开挖易出现软土质，现场反映情况不及时，给基础浇注和电杆组立产生隐患。
1.1.2高处作业安全措施不到位，极易发生高处坠落事故。
1.1.3临近或跨越带电线路施工，安全措施不到位，极易造成触电事故及运行线路故障事故。
1.1.4 大型设备运搬、吊装，组织措施不得力或缺乏实践经验，容易造成人身及设备安全事故。
1.1.5临时用电管理不规范，易发生作业人员伤亡事故。
1.1.6停电作业安全措施不到位，极易发生触电伤亡事故。
1.1.7穿越铁路、公路敷设电缆管(顶管或拉管)施工，地下管线未进行探测，极易伤害既有管线，造成既有设备故障。
1.2 区间电力线路工程可按图DL-001所示工序流程进行施工。
图DL-001 架空电力线路安装工程施工整体工序流程图2杆坑开挖施工作业指导书(DZ-1)2.1适用范围适用于本工程杆坑开挖施工。
2.2 技术要求2.2.1 电杆基坑的位置和深度应符合要求，深度允许误差为+100mm、-50mm；拉线基坑深度允许误差为-50mm。
2.2.2 基坑底使用底盘时，坑底表面应保持水平，双杆两底盘中心的根开误差不应大于30mm；双杆的两杆坑深高差不应大于20mm。
2.2.3 直线杆坑的中心桩位置，顺线路方向位移不应大于设计档距的5％；垂直线路方向位移不应大于50mm；转角杆位移不应大于50mm。
2.3施工程序与工艺流程2.3.1 施工程序施工程序为：施工准备→杆坑定位及画线→开挖。
2.3.2工艺流程2.4施工要求电杆埋深及杆根宽度表底盘尺寸表拉线盘尺寸表2.4.1开挖a)人工开挖1按照画好的坑口尺寸及所规定的坑深，使用锹和镐进行挖掘，先挖坑中间再修整坑的四壁。
2 挖出的土应堆放在离坑边500mm以外的地方，以免影响坑内工作和立杆。
3挖坑过程中，发现土质发生变化时，依表坑口尺寸重新修正安全坡度与坑口尺寸。
4如果地下水位高，土质松软易塌时，可用板桩支撑坑壁，防止坑壁倒塌，其方法如下：先下第一层横挡木、并依次打入木板桩，打时应使板桩垂直。
杆塔工程作业指导书
10kV及以下输变电（105团10kV配网线路改造）工程
杆塔工程作业指导书
编写：年月日
审核：年月日
批准：年月日
作业负责人：
作业人员：
作业日期年月日至年月日
昌吉市光正电力有限责任公司
1适用范围
适用于10kV及以下输变电（105团10kV配网线路改造）工程排、焊杆、杆塔组立2引用文件
《10kV及以下输变电（105团10kV配网线路改造）工程》可研、施工设计图；
国家电网电力安全工作规程（电力线路部分）
《35kV及以下架空电力线路施工及验收规范》（GB50173-92）
3修前准备
3.1准备工作安排
3.2工器具
3.3材料
3.4危险点分析
3.5安全措施
3.6作业分工
4作业程序
4.1开工
4.2作业内容及标准
4.3竣工
4.4消缺记录
4.5验收总结
4.6指导书执行情况评估。
杆塔作业指导书 (1)
目录第一章工程概况 (4)第二章铁塔组装 (6)第三章铁塔组立 (8)第四章安全技术措施 (15)第五章质量要求 (25)第六章文明施工及环境保护 (28)第七章组塔施工进度及劳动组织安排 (31)第八章主要工具器 (31)第一章、工程概况西昌木里白碉35千伏输变电工程，线路起于110KV锄头湾变电站35KV侧龙门架，止于35KV白碉变电站35KV侧龙门架。
线路全长26.9㎞，单回路架设，本工程10mm、20mm冰区A、C相导线推荐用LGJ-120/20钢芯铝绞线，B相导线采用16芯OPPC光纤架空相线，全线架设一根LBGJ-50-20AC铝包钢绞线地线。
塔型ZB121 ZB221 1ZB323 JG121 JG221 35B1-Z135B1-Z235B1-Z335B1-J1数量9 1 1 6 1 3 10 4 4塔型35B1-J235B1-J335B1-J435B5-J1JG311 JG111 JG211 总计数量22 10 3 6 1 3 10 86大号侧小号侧（N2号）注：（1）各种塔型具体安装见铁塔施工图纸；（2）单回路转角塔中导线安装在转角内侧（0°按右转）。
（3）接地：接地引下线沿四腿侧面引下，接地与塔身连接螺栓采用可卸式防盗螺栓（已列入接地鼻孔中）；（4）铁塔与基础连接方式：本工程铁塔与基础连接均采用地脚螺栓连接。
第二章铁塔组装一、铁塔构件运输1、铁塔构件运输包括由铁塔厂运往工地的材料站，工地材料站再运往桩位附近的公路边，由公路边再运往桩位。
本工程大运输均采用汽车运输，小运输采用人力运输。
2、运输前检查：铁塔构件从仓库或材料站发往现场塔位之前，必须进行质量检查及配基；小运前根据杆塔明细表检查大运输运到桩位附近的铁塔型号是否与设计相符，确定无误后方准组织小运；小运时必须对运到施工现场的塔材及时进行清料，对构件的数量、规格对照图纸认真检查，发现有缺料，构件变形和镀锌质量等缺陷时，及时汇报，及时处理。
作业指导书(杆塔组立)
一、组塔的准备工作（1）组织全体参加组塔人员，熟悉设计资料和有关质量检验及安全操作规定。
（2）按照施工组织设计的要求，对参加组塔人员进行明确分工。
根据不同分工，进行组塔所用工器具的准备及质量检查。
（3）组织有关人员，对铁塔基础进行质量检查。
若为现场浇制基础，其混凝土强度应达到设计强度的70%以上；基础顶面应经操平找正；基础各部分尺寸的误差应在有关规定允许误差范围以内。
（4）根据设计图纸中所列材料表，对运到现场的塔料进行一次全面检查：①检查塔料的规格、数量及质量情况。
塔料上所标型号、号码是否与该塔塔型相符，有无遗缺和损坏，如发现有锈蚀，要除掉铁锈涂以防腐油漆；②对检查出的弯曲或折伤塔料，应进行适当修理或更换；③检查各种螺栓和垫圈的规格、数量及质量情况。
所有经检查合格的塔料应按顺序、分规格堆放于塔位附近位置。
（5）按施工设计要求挖地锚坑、埋设地锚，并采取措施防止金属基础或其他预制式基础发生变化。
地锚的埋深，应根据不同土质条件，经过计算选定。
（6）地面整理。
在塔位附近的场地，应清除障碍物、积雪，垫平泥泞场地等。
二、地面组装1、构件布置首先，要根据抱杆能提升的高度、抱杆的承载能力等来划定构件，分段、分片及应带附铁的多少；其次，要根据施工场地的实际情况、构件本身有无方向限制及地面组装与构件吊装是否同时进行等，来确定构件的布置位置。
在一般情况下，不受安装方向限制的构件，如腿部、身部等，可以将构件布置在塔位的前后或左右。
受安装方向限制的构件，如铁塔横担、酒杯型及猫头型铁塔的颈部等，则应按安装方向要求进行布置，即横担构件布置在塔位前后侧，颈部构件布置在塔位的左右侧。
构件的分段，原则上按铁塔主材的分段进行组装。
当抱杆提升高度及承载能力允许时，也可将铁塔每侧主材的两段组成一片进行吊装，以减少吊装次数，加快安装速度。
无论安装构件是否受方向限制以及构件的分段如何，对每段两片构件的组装位置都要求尽可能对称。
当由于某些条件如地形，难于清除的障碍物等限制，确实无法使构件对称时，应在吊装操作上采取相应措施，以保持构件吊离地面时的平稳。
紧线、立塔施工作业指导书
110KV龙石至碧湖送出线路工程杆塔组立、紧线作业指导书批准：日期：年月日审核：日期：年月日会签：日期：年月日编制：日期：年月日丽水正阳电力建设有限公司丽水项目部二OO六年三月编号：QR-7.5-03编号：QR-7.5-03一、工程概况本工程施工图设计从110KV碧湖变构架起至110KV龙石变110KV 进线构架止的110KV线路本体设计，线路全长9.7KM，全线杆塔工32基，转角13基，其中双回路转角塔2基双回路钢管塔4基，单回路转角铁塔7基；直线塔19基，单回路直线塔15基，单回路直线钢管塔4基，本工程110KV龙石变侧32#终端塔至23#塔段线路采用双回路架设，双回路部分导地线按双回路架设。
本工程全线均采用定型铁塔，金具采用97部颁标准，铁塔8M以下采用JFX（D）五边园角防盗系列紧固，拉线塔UT型线夹采用防盗螺帽铁塔加工时塔腿板地脚螺栓孔小于ф36按ф36加工。
全线采用8片FC70P/146F 防污型钢化玻璃绝缘子，直线塔采用单联，重要跨越采用双联，转角、耐张塔采用双联，进出线线路侧采用单联钢化玻璃绝缘子，构架侧采用8片单联瓷质XWP型绝缘子。
本工程气象区为标准浙Ⅲ区，导线采用LGJ-240/40稀土铝合金镀层钢芯希土铝绞线，一根地线采用GJ-50稀土铝合金镀层钢绞线，另一根采用OPGW复合光缆地线，OPGW复合光缆地线挂在面向线路大号侧左边。
导线防震锤采用FDZ型，地线防震锤采用FDZ-T型，金具采用节能型铝合金金具。
二、编制依据：１）设计施工图及有关设计文件。
２）有关规定及送电线路施工经验的积累资料。
３）架空电力线路施工及验收规范GBJ233-904）浙江省丽水市正阳电力设计院编制上报的《110KV龙石至碧湖送出线路工程》塔改造初步设计资料。
三、工程目标：工期目标：工期计划110ＫＶ龙石工程：2005年10月15日开工到2006年3月30日竣工，如因政策、停电计划顺延.质量目标：工程竣工验收一次合格率95％以上，竣工移交合格率100％。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
交流架空输电线路带电紧固杆塔螺栓标准化作业指导书1.1适用范围
本指导书适用于35~330kV交流架空输电线路上带电紧固杆塔螺栓作业。
1.2规范性引用文件
下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
凡是注明日期的引用文件，其随后所有修改单或修订版本均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注明日期的引用文件，其最新版本适用于本作业指导书。
GBJ 233—1990 110～500kV架空电力线路施工及验收规范
DL 409—1991 电业安全工作规程(电力线路部分) DL/T 741—2001 架空送电线路运行规程
Q/QHDL-20101-2005 工作票及操作票管理办法
国家电力公司1997.7 《带电作业管理制度》
国家电力公司1997.10 《带电作业操作导则》
1.3作业人员要求
作业人员要求
序内容备注
1 熟悉《电业安全工作规程》（线路部分），并经考试合格。
2 具备输电线路带电检修方面的技能。
3 作业人员通过职业技能鉴定，高空作业人员需取得登高架设作业操作证、带电作业操作证。
4 作业人员应精神状态良好，无妨碍工作病症。
5 穿戴合格劳动保护服装，作业人员个人安全用具齐全。
1.4作业人员组织
作业人员组织
序人员分工人
数
备注
1 工作负责人 1 兼监护人
2 塔上地电位电工视班组人数
1.5工具材料
工具材料
序
号
名称型号单位数量备注
1 静电防护服用套/ 330KV线路
使用
2 扭矩扳手把视班组人
数
3 M16套筒螺
帽
颗同上
4 M20套筒螺
帽
颗同上
5 M24套筒螺
帽
颗同上
6 个人工具套同上
注：准备的检修工器具类型、数量及额定荷载应依据现场具体情况确定
1.6 技术措施
a)带电作业应在良好天气进行，现场风力不宜大于5级，湿
度不大于80%；
b)人体与带电导线最小安全距离不得小于表5-1的安全距
离；
c)4.8级M16、M20、M24螺栓扭矩值分别为80、100、250N.m
1.7危险点分析及控制措施
序危险点控制措施
1 交通事
故
驾驶员及工作人员遵守交通规则和公司
交通安全有关规定
2 高温中
暑
工作人员中途注意遮阳和休息，补充体内
水分，防止疲劳和抽筋；
3 低温冻
伤
工作人员应注意防寒保暖，多活动胫骨，
防止肌肉僵直；
4 误登带
电线路
1、带电工作许可后，核对线路名称、
杆塔号无误后方可登杆塔；
2、核对线路名称、杆塔号必须由两人
核实；
3、工作前宣读工作票，交代安全注意
事项。
5 被毒虫
蜇伤
登塔前必须观察杆塔上是否有马蜂窝，有
马蜂窝则须采取安全措施后方可工作。
6 高空坠
落
1、高空作业人员必须戴安全帽和系安全
带，登塔前必须清除鞋底淤泥；
2、人员上、下塔过程中，应检查脚钉、
脚扣等是否牢固，且按正确方法攀登，任
何时候都不得失去安全带的保护；
3、束好衣服和安全带等工具器，防止被
脚钉和角钢钩住；
4、中途休息时必须系好安全带，作业过
程和转位时，都不得失去安全带的保护；
5、超过5级以上强风或暴雨大雾等恶劣
天气时，应停止登杆塔作业；
6、、监护人认真监护作业全过程，及时纠正不安全因素。
7 人身受
电伤害
1、得到工作许可后，工作人员必须核好
线路名称和杆塔号无误后方能登杆塔作
业；
2、穿过绝缘架空地线必须与地线保持
0.4m的距离；
3、天空有雷云和闪电时严禁登杆塔作业。
4、人体与带电导线最小安全距离不得小
于安规表5-1的距离；
5、作业过程中，如遇线路突然停电，作
业人员应视线路仍然带电，工作负责人应
尽快与调度联系，调度未与工作负责人取
得联系前，不得强送电。
8 高空坠
物轧伤
1、现场人员应戴安全帽；
2、杆塔上人员应防止掉东西，小工具应
放好在工具包内，注意扣好袋绳；
3、地面人员不得在作业下方逗留；
4、扭矩扳手应用绳子绑住两端，上下杆
塔或转位时背在身上。
9 监护不
力
1、监护人要对作业人员认真监护，及时
纠正不安全动作。
2、工作中注意周围环境的变化，发现不
利于作业的因素，及时调整。
1.8 作业内容、步骤及工艺标准
作业内容、步骤及工艺标准
序工作内
容
工作要求或标准备注
1 准备工
具
及材料
根据查阅资料结果按1.5工具及材料
清单准备相应的工具及材料
2 办理工
作票
工作负责人（监护人）按规定办理电
力线路第二种工作票，得到批复后方
可进行下一步工作。
3 召开班
前会
开工前，工作负责人（监护人）组织
召开班前会，向工作班成员交代工作
任务，作业方法及检修“安全技术措
施”。
4 核对设
备名称
1、工作人员携带工具及材料乘坐车
辆到达工作现场；
2、工作负责人按工作票核对线路名
称、杆塔编号及线路色标。
