螺丝扭力作业指导书
螺丝力矩标准及检测标准作业指导书
编制 日期标准化序号操作步骤及注意事项1将扭力测试仪连接上电源
2将电批或风批扭力传感器放在扭力仪的扭矩位置，注意将传感器下面卡位与扭力仪槽中的卡位吻合卡住；
3将单位开关调节至Kgf.cm的档位上；
4以上各步骤都调节好后，打开电源开关，将电批或风批套入扭力传感器，日期开始测试。
作业内容螺丝力矩检测标准制订部门：工程技术部高金晶
汇签批准文件编号：HYL/WI.04.05-2015
版次：AO
产品名称： 通用作业指导书第1页共3页
发往部门： 质量部 ■ 制造部 ■ 每日点检：《设备运行记录表》、《设备保养记录表》。
QA-SOP-23(C)扭力计操作保养校正作业指引
作业指导书 Standard Operation Procedure“扭力計操作保養校正作業指引 Torque Testing,andMaintenace SOP“制訂部門: 品保部生效日期: 15-7-2004 Array蓋章※※※※※※※※※※※※※※※※※※※※※※※文件審批及變更記錄主要用途 (Main Application):螺絲扭力之量測 (Testing of Bolt/Screw ’s torsional strength). 1. 型號及種類 (Size and Type)2.1各種不同螺絲頭孔型(梅花孔、四角孔、割溝、十字型、米字型、六角孔)Different types of Bolt/Screw head’s recesses (Torx, Square socket, Slot, Cross, Pozi, Hex. socket). 2.2一般螺丝均用台钳 Normally clamp with vice.2.3如批头打滑(主要为十字、米字针形)用扭力台架 If drive bit loose (Mainly Cross and Pozi recesses), use Torque Testing Fixture 。
2. 操作方法 Operation Method3.1使用前注意事項 Precaution Steps3.1.1檢查扭力計是否在校準狀態 Verify torque wrench reliability;3.1.2使用前擦拭測定臺,不得有鐵銷或雜物 Ensure the vice fixture in clean condition without steel chips and etc …;3.1.3檢查扭力計是否歸零 Reset the reading dial to zero before testing. 3.2使用要領Testing Guide3.2.1選擇適當的扭力扳手 Selection of proper torque wrench ’s measurement range; 3.2.2將套筒內裝入bit (梅花孔、四角孔、一字型、十字型、米字型、六角孔) Insert the drive bit into the block spana which able to attach with torque wrench (Torx, Square socket, Slot, Cross, Pozi, Hex. socket). ;3.2.3螺絲垂直夾在夾具上,鎖在夾具上約露出2~3牙處,並鎖緊 Position and clamp the Bolt/screw on the clamping vice vertically, left 2~3 pitches unclamp;3.2.4將夾具上之壓盤向下壓緊 Lower down the bit holder until it is engage withbolt/screw recess;（3.2.4图） （3.2.5图） 3.2.5扭力扳手套入套筒上方,保持平穩 Engage torque wrench plug into the block spana from Torque Testing Fixture;3.2.6套筒與夾具保持直立,套筒與扭力扳手保持水平 Ensure the block spana and clamping vice in vertical position, block spana and torque wrench in right angle position; 3.2.7扭力扳手旋轉時保持直立與水平（见下图）,旋轉時間保持2~5秒 Maintain the vertical and right angle position during testing, rotation duration maintain in range 2~5 seconds;3.2.8樣品扭斷時,读出針盤表上之測試值 Read the ultimate breaking torque reading from the reading dial indicator after specimen completely detached.. 3.3使用中應注意事項 Application Precaution3.2.1扭力扳手刻度範圍不得超過百分之75以上使用,避免扭力扳手彈性疲勞 Torque wrench application range shall not use to test with specimen ’s breaking torque that more then 75% of the torque wrench ultimate torque limit to avoid torque wrench overload; 3.3.2避免過負荷使用,及防止掉落地面 Avoid fatique usage and do not fall off; 3.3.3扭力扳手正轉逆轉測試值差距在3%以上時,應送供應商或校準機構調整和校驗 Clock wise and Counter Clock wise torque variance more then 3%, should send to supplier or external lab. for tuning/re-calibrate. 3.4保養內容 Maintenance Information3.4.1以拭布沾防銹油擦拭表面 Apply anti-rust oil on expose surface;3.4.2扭力扳手應防止碰撞、磨損,以確保精度 Prevent from impact and worn to ensurethe equipment accuracy.3.5校驗3.5.1校驗周期: 一年一次 Calibration duration: yearly ;3.5.2校驗方法: 委外校驗 Calibration method: external lab.3.附件:4.1机械牙螺丝破断扭力参考标准 Machine screw breaking torque reference:4.2自攻牙螺丝扭力标准参照<<ICQ作业指引>> Self tapping screw or thread forming screwbreaking torque refer to<<ICQ SOP>> .4.3此测试方法参照ISO898-7:1992(E)标准 The above testing method refer to ISO 898-7:1992(E).。
扭力计作业指导书
2.
3.
4.
5.
5.1
5.2
5.3
5.4
5.4.1
5.4.2
5.4.3
5.5
5.6
6.
实验目的：
测试灯具不同部件的安全性能。
适用范围：
适用于综合检测实验室。
参考标准：
GB 7000.1-2007/IEC 60598-1:2008中4结构
功能说明
01
套筒杆
02பைடு நூலகம்
刻度盘
03
定指针
04
从动针
05
锁紧螺母
常用标准数值
灯座扭力标准：
E40灯座4.0Nm
E26,E27和B22灯座2.0Nm
E14和B15灯座(烛型除外) 1.2Nm
E14和B15烛型灯座0.5Nm
E10灯座0.5Nm
灯具不同部位的螺纹连接：
螺纹尺寸小于或等于M10或相应尺寸的直径2.5Nm
螺纹尺寸大于M10或相应的直径5.0Nm
螺钉上的扭矩试验要求：
注：第1栏适用于旋紧后螺钉不从凸出的无头金属螺钉
第2栏适用于：其他金属螺钉和螺母；绝缘材料螺钉：六角螺钉，对边尺寸大于螺钉标称直径，圆头螺钉，带有钥匙孔、对角尺寸大于螺钉标称直径，一字或十字螺钉头螺钉，长度超过1.5倍螺钉标称直径。
第3栏适用于其他绝缘材料螺钉
表中给出的螺钉直径超过6.0mm的扭矩值适用于钢螺钉和类似材料的螺钉,主要用于灯具的安装
表中给出的螺钉直径超过6.0mm的扭矩值不适用于灯座的螺纹接管，它应符合GB17935-1999第15章的要求
本表不适用于用作固定按钮式开关的金属螺母
测试时,顺时针扭三下，如果听到”咔咔”声,且被测件没有松动,则测试合格,反之,则为不合格.
钢结构高强螺栓扭矩标准化作业指导书(结构所)
省公路工程试验检测中心有限公司标准化作业指导书（结构所）一、依据的检测标准及技术要求1.1依据标准《钢结构现场检测技术标准》(GB/T 50621-2010)。
1.2技术要求检测时机：对高强度螺栓终拧扭矩的施工质量检测，应在终拧1h之后、48h之内完成。
检测数量：高强度大六角头螺栓按节点数抽查10%，且不应少于10个；每个被抽查节点按螺栓数抽查10%，且不应少于2个。
扭剪型高强度螺栓按节点数抽查10%，且不应少于10个节点，被抽查节点中梅花头未拧掉的扭剪型高强度螺栓连接副全数进行终拧扭矩检查。
二、适用范围本作业指导书适合于钢结构高强度螺栓连接副终拧扭矩的检测。
三、试验目的采用扭矩法测定高强度螺栓连接副终拧扭矩值，判定高强度螺栓连接副终拧扭矩是否合格。
四、试验原理扭力扳手通过力与距离控制扭力。
在紧固螺丝螺栓螺母等螺纹紧固件时需要控制施加的力矩大小，以保证螺纹紧固且不至于因力矩过大破坏螺纹，所以用扭矩扳手来操作。
首先设定好一个需要的扭矩值上限，当施加的扭矩达到设定值时，扳手会发出“卡塔”声响或者扳手连接处折弯一点角度，这就代表已经紧固或达到高强螺栓设计扭矩水平。
数显扭力扳手通过高精度扭矩传感器灵敏有效地将施加扭矩转变为电信号，由显示仪表进行智能化处理，LCD显示屏按预先设定的工作模式准确显示扭矩值。
五、仪器设备5.1 检测设备要求1、扭矩扳手示值相对误差的绝对值不得大于测试扭矩值的3%。
扭矩扳手宜具有峰值保持功能。
2、扭矩扳手的最大量程应根据高强度螺栓的型号、规格进行选择。
工作值宜控制在被选用扳手的量限值20%～80%范围内。
5.2 检测设备1、设备型号：SGSX系列数显扭矩扳手，产品参数见表1。
表1 SGSX系列数显扭矩扳手产品参数2、SGSX系列数显扭矩扳手，技术规格见表2。
表2 SGSX系列数显扭矩扳手技术规格六、试验准备1、检测人员在检测前，收集工程使用的高强螺栓的型号、规格、扭矩施加方式等基础资料。

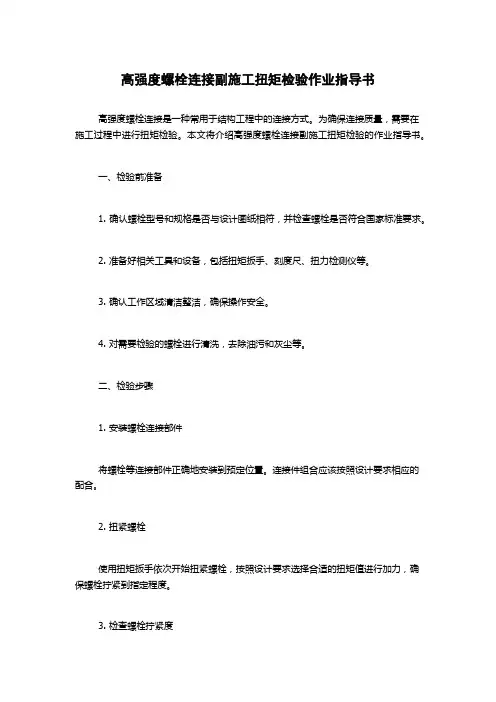

高强度螺栓连接副施工扭矩检验作业指导书
高强度螺栓连接副施工扭矩检验作业指导书高强度螺栓连接是一种常用于结构工程中的连接方式。
为确保连接质量，需要在施工过程中进行扭矩检验。
本文将介绍高强度螺栓连接副施工扭矩检验的作业指导书。
一、检验前准备1. 确认螺栓型号和规格是否与设计图纸相符，并检查螺栓是否符合国家标准要求。
2. 准备好相关工具和设备，包括扭矩扳手、刻度尺、扭力检测仪等。
3. 确认工作区域清洁整洁，确保操作安全。
4. 对需要检验的螺栓进行清洗，去除油污和灰尘等。
二、检验步骤1. 安装螺栓连接部件将螺栓等连接部件正确地安装到预定位置。
连接件组合应该按照设计要求相应的配合。
2. 扭紧螺栓使用扭矩扳手依次开始扭紧螺栓，按照设计要求选择合适的扭矩值进行加力，确保螺栓拧紧到指定程度。
3. 检查螺栓拧紧度使用刻度尺对已经拧紧的螺栓进行测量，以确保螺栓长度符合设计要求。
4. 进行扭矩检验使用扭力检测仪对螺栓进行扭矩检验，将扭力检测仪插入扭矩扳手上，然后依次对各个螺栓进行检测。
5. 记录检测结果将检测结果记录在作业记录表上，包括螺栓位置、规格、扭矩值等信息。
如果发现任何问题，及时进行更正。
三、注意事项1. 检查螺栓连接件的表面和角度是否符合要求。
2. 施工现场要保持清洁和整洁，避免杂物和灰尘进入螺栓孔中。
3. 使用扭矩扳手时，要确保选择正确的扭矩值，并根据要求进行扭矩值的调整。
4. 注重安全，注意防滑和坠落等安全事宜。
5. 根据规定周期对高强度螺栓连接副进行定期检查和维护。
四、结论高强度螺栓连接副的扭矩检验是确保连接质量的重要保证。
通过本文介绍的步骤和注意事项，可以有效地保障连接质量，提高工程的安全性和稳定性。
螺丝刀扭力距测试作业指导书
保持其稳定度，以确保所测量出的数据准确性高。否则所测量数据会
有相差，属正常，因为仪器灵敏度高，手握电动螺丝刀时，稳定度不
够，会使所测数据有偏差。另测量不带自动停（离合器）的电动或气
动起子时，只能按习惯使用起子的方法来作测量，否决误差会较大
不合格品处理：置于不合格品容器内
部门 版本 编制/日期
审核/日期
3.6 再次反转螺丝刀，使精度调节器回到原来高度，按复位按钮消除数值，
输出扭力可以通过重复上述3.2-3.6以校验，要设定扭力，先放松或上
紧电动螺丝刀的扭力调节螺母，通过测试仪所显示的数据设定出合适的 输出扭力 4.0 注意事项
3.2 设定电动启子开关在反向位置，（可用手）反转启子，使精度调节器中的弹簧松弛 3.3 按复位按钮，使显示值为0，见上图 3.4 紧设压定电动螺丝刀开关在正向位置，并启动使之旋转直至自动停止，（弹簧已绷 缩 3.5），当见螺丝刀停止时，在显示板上产生的测量数值为螺丝刀的输出扭力，见右下图
一下复位按钮，该数值则自动删除 2.7 当使用扭力控制设备测量电动螺丝刀或气动螺丝刀时，使用合适的精度调节器
文件编号：NTD/QP7.5-02W01 生效日期：2012-01-01 Page 1 of 1
安置 在测力传 感头上。 （参数： 使用精度 调节器时 扭力测量 程序） 2.8 在测 量其他各 种旋转工 具或以上 未提及的 其他种类 螺丝刀的 扭力时， 需使用合
4.1 传感头和附属物应密合
4.2 附属物需足够耐用，不至于在测量中坏掉
4.3 传感头在垂直地面方向上的负重不超过10公斤
4.4 不时间应不超过8小时；充电时不可使用
备注：在测试电动螺丝刀时有条件情况下，最好使用专用夹具将电动螺丝刀
高强度螺栓终拧扭矩检测作业指导书(含全部附表)
MC-LWI-07（A0）1编制依据（1）《钢结构工程施工质量验收规范》GB 50205-2001；（2）《钢结构现场检测技术标准》GB/T 50621-2010。
2适用范围本方法适用于高强度螺栓连接副终拧扭矩检测。
3作业程序执行程序形成的记录3.1接受任务编制检测方案。
3.2 根据检测方案的技术要求准备仪器设备。
3.3 进行现场检测做好相关数据的记录填写完成表JSJL-02-06-A《高强度螺栓终拧扭矩检测记录》。
3.4分析检测数据，编制检测报告。
4检测方法高强度螺栓连接副终拧扭矩主要用扭矩法进行检验，原则上采用检验法与施工法应相同。
4.1 试验准备：检验所用的扭矩扳手其扭矩精度误差应在3%以内。
4.2 扭矩法检验4.2.1 在螺尾端头和螺母相对位置划线，将螺母退回60°左右。
4.2.2 用扭矩扳手测定拧回至原来位置时扭矩值，并做好记录。
4.2.3 比较测定扭矩值与施工扭矩值的偏差，其偏差在10%以内为合格。
4.3 扭剪型高强度螺栓施工扭矩检验，观察尾部梅花头被拧掉者视同终拧扭矩达到合格标准，未被拧掉者应按上述扭矩法检验。
5 结果计算高强度螺栓连接副终拧扭矩值按下式计算：Tc=K·Pc·d式中，Tc—终拧扭矩值（N·m）；Pc—施工预拉力标准值（kN），见附表1；d—螺栓公称直径（mm）；T0—初拧扭矩值可按0.5Tc取值。
K—扭矩系数，按GB50205附录B·0·4的规定试验确定（或由委托提供高强度螺栓扭矩系数复验报告）。
.其中高强度螺栓连接副施工扭矩范围如表5-1所示.表5-1 高强度螺栓连接副施工扭矩范围6 测量记录检测记录应按规定格式填写，具体要求执行《记录管理程序》（MC-LQP-21）。
7 记录表格1) JSJL-02-06 高强度螺栓终拧扭矩检测记录。
高强螺栓作业指导书
高强螺栓作业指导书一、引言高强螺栓是一种常用于建筑结构和机械设备中的紧固件。
为了确保高强螺栓的正确安装和使用，本作业指导书旨在提供详细的操作指南和安全注意事项，以确保作业人员的安全和作业质量。
二、作业准备1. 工具准备：准备所需的工具和设备，包括扳手、扭力扳手、锤子、螺栓和螺母等。
2. 材料准备：准备所需的高强螺栓和相应的配件。
3. 工作区准备：确保作业区域干净整洁，无杂物和障碍物。
三、作业步骤1. 安全检查：在进行任何作业之前，必须进行安全检查，确保工作区域没有危险物品，确保作业人员佩戴个人防护装备，如安全帽、手套和安全鞋等。
2. 螺栓选择：根据实际需求选择合适的高强螺栓和螺母，确保其规格和材料符合设计要求。
3. 螺栓预处理：将螺栓和螺母进行清洁，确保其表面无油污和杂质。
如有需要，可以进行防腐处理。
4. 螺栓安装：按照设计要求，将螺栓插入预先打孔的孔洞中，并用扳手逐步旋紧螺栓，直至达到预定的紧固力矩。
注意不要过紧或过松。
5. 扭力控制：使用扭力扳手对螺栓进行扭力控制，确保螺栓达到预定的紧固力矩。
根据螺栓和螺母的规格，使用正确的扭力数值进行控制。
6. 检查和调整：完成螺栓安装后，进行检查和调整，确保螺栓和螺母的紧固状态良好、无松动。
7. 记录和报告：对螺栓的安装情况进行记录，并向相关人员报告安装的结果和注意事项。
四、安全注意事项1. 个人防护：作业人员必须佩戴个人防护装备，包括安全帽、手套和安全鞋等，以防止意外伤害。
2. 工作区域安全：确保作业区域干净整洁，无杂物和障碍物，以防止跌倒和滑倒事故。
3. 工具使用：使用正确的工具，并确保其状态良好，以确保安全和作业质量。
4. 螺栓选择：根据实际需求选择合适的高强螺栓和螺母，确保其规格和材料符合设计要求。
5. 螺栓安装：按照正确的步骤进行螺栓安装，确保螺栓的紧固力矩符合设计要求。
6. 扭力控制：使用正确的扭力数值进行螺栓的扭力控制，以避免螺栓过紧或过松。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PCB 板型号︰所有机种REV: 01
(一).作业前准备事项(二).重要事项(三).作业中注意事项(四).设备治工具编号
螺 丝 扭 力 作 业 指 导 书发行编号:TTIE-WO-PL008站别: N/A C.T: N/A sec/pcs
2.电动起子必须要经过扭力校正合格才可使用。
2.未完成品需放置未完成品卡。
须立即更换好的起子头。
2.镊子
1.确认治工具规格并正确定位。
1.需配戴静电环。
1.若起子头已经磨损不堪使用，必 1.静电环
3.不可自行调整电动起子的扭力旋钮。
3.电动起子
4.作业后，工作区域进行5S并将相关物料，治工具须归定发 行 签 核 位。
制工︰品保︰制造︰制表︰第一次修订内容第二次修订内容第1頁共1 張
發行
20XX.XX.XX
I E
無螺紋的塑膠孔
PCB 板M3
自攻牙功率模組
橋式整流熱敏線風扇
銅
柱
橋式整流底座接地線
埋入式螺母
銅柱銅端子鐵螺紋
M4自攻牙PCB 板
無螺紋的塑膠孔螺絲扭力範圍M38 ( 7.2 ~ 8.8 ) M412 ( 10.8 ~ 13.2 )鎖在鋁材質
(散熱器)
SBSP3008Z-W1、SBSP3012-SW、SBSP3016Z-SW、SBSP3010Z-SW SBSP4008Z-SW、SBSP4010Z-W1、SBSP4020Z-SW、SBSP4016Z-SW、EN-M3-M4-H5*57、SBSP4015Z-LSW、SBSP4012Z-SW 適 用 螺 絲 料 號螺絲扭力範圍適用螺絲料號M3自攻牙 6 ( 5.4 ~ 6.6 ) SBSB3008N-3M4自攻牙
8 ( 7.2 ~ 8.8 ) SBSB4010Z-T SBSB4008Z-T 鎖在塑膠材質(上蓋、中
座、底座)螺絲扭力範圍適用螺絲料號M38 ( 7.2 ~ 8.8 ) SBSP3008Z-SW M412 ( 10.8 ~ 13.2 ) SBSP4012Z-SW 鎖在銅材質 (銅柱、埋入式螺母)螺絲扭力範圍適用螺絲料號M416 ( 14.4 ~ 17.6 ) SBSP4010Z-W1
鎖在鐵材質 (鐵板、端子)。
