集成光学讨论题
电子科技大学集成光学考点大全
平板光波导中的导模除了满足全反射以外，还应该满足横向谐振条件，即光在波导层的两个界面往返一次，在x方向上应该满足相涨相干条件（同相位）。
对称平板光波导:基模不截止（m=0），即无论如何都存在。
非对称平板光波导:基模可能截止，即有可能不存在。
电光效应：某些晶体（各向异性介质）在外加电场的作用下，其折射率发生变化，当光波通过此介质时，传播特性就受到影响而随着电场的变化规律改变。
M-Z型电光波导强度调制器
声光效应是指声波与光波的相互作用，具体地说，就是光波被介质内的超声波衍射或散射的现象，声光效应是弹光效应的一种表现。
根据声波和光波的波长以及相互作用区域的长度L的相对大小，存在两种不同的极端声光衍射现象：拉曼-奈斯衍射[低频，面相位光栅]和布拉格衍射[高频，体相位光栅]。
布拉格衍射的显著特点：衍射光强分布不对称，而且只有零级和+1或-1级衍射光。布拉格衍射由于效率高，且调制带宽较宽，故多被采用。
声光调制是利用声光效应将信息加载于光频载波上的一种物理过程。
磁光效应：光与磁场中的物质，或者光与具有自发磁化强度的物质之间相互作用所产生的各种现象。主要包括法拉第效应和科顿-穆顿效应。
粒子数反转分布（必要条件)+激活物质置于光学谐振腔中，对光的频率和方向进行选择=连续的光放大和激光振荡输出。
激光稳定工作的2个条件：合适的谐振腔，增益大于或等于总损耗
激光振荡的相位调条件：L=
间接跃迁需要光子和声子两者参与，而直接跃迁仅需要光子参加，所以直接带隙半导体比间接带隙半导体在光学上更为有效。
回转器是指这样一种非互易器件，它能够使正向和反向传播的光波之间产生π弧度的相位差。了解隔离器，环形器。
集成光电子学题集
考试题型及分值1.填空题：10空，每空2分，共20分。
2.概念题：5个，每个3分，共15分。
3.判断正误：10个，每个2分，共20分。
4.简答题(包含推导或者证明)：7题，每题6~8分，共45分。
C1 概论1.什么是集成光路？集成光电子学的概念。
·.1969年，美国贝尔实验室(Bell Lab)的S. E. Miller首先提出了“集成光学”的概念。
–通过集成，原先庞大的光电子系统可以被缩小至几个平方厘米的尺寸范围内。
–由于所有器件都在衬底上固定，因此制成之后，即无需装调(震动影响小)。
–光信号限定在光纤或者光波导中传播(不受空气扰动、潮湿、灰尘的影响)。
2.最早提出"集成光学"概念的是？S. E. Miller首先提出了“集成光学”的概念3.1970年对集成光电子学而言有重要意义的几项技术进展是什么？(1) AlGaAs双异质结半导体激光器实现室温条件下连续工作。
(2)光刻技术获得突破性进展(3)光纤损耗突破20dB/km下限。
(4)1987年：光子晶体概念的提出。
4.用光子作为信息载体，相比于电子，具有哪些优势？(1).光子为玻色子，不带电荷，不像电子那样存在相互排斥的电磁作用。
在空间中不同的光可以平行或者交叉传播而不相互干扰。
因此光信号的传输具有高度的并行性。
(2).相比于电子，光子振荡频率要高出几个数量级，因此具备非常强的载频能力。
(3).光子的强度、振幅、偏振、相位等多种物理量均可作为信息载体，因此设计灵活性很高。
5.集成光路相比于分立器件构成的空间光路有何优势？(1) 集成带来的稳固定位：集成是在同一块衬底上制作若干个器件，因此不存在第二代器件面临的组装问题，所有器件位置固定，对振动和温度等环境因素的适应性较强。
(2) 易于调制导波光：集成光路使用的光波导属于单模波导，利用电光效应(EO),声光效应(AO),热光效应(TO)可以很好地实现光调制。
(3) 工作电压低，相互作用长度短。

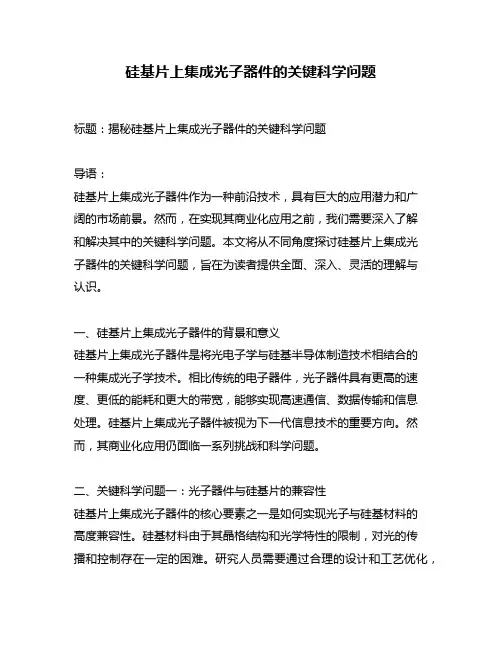

硅基片上集成光子器件的关键科学问题
硅基片上集成光子器件的关键科学问题标题：揭秘硅基片上集成光子器件的关键科学问题导语：硅基片上集成光子器件作为一种前沿技术，具有巨大的应用潜力和广阔的市场前景。
然而，在实现其商业化应用之前，我们需要深入了解和解决其中的关键科学问题。
本文将从不同角度探讨硅基片上集成光子器件的关键科学问题，旨在为读者提供全面、深入、灵活的理解与认识。
一、硅基片上集成光子器件的背景和意义硅基片上集成光子器件是将光电子学与硅基半导体制造技术相结合的一种集成光子学技术。
相比传统的电子器件，光子器件具有更高的速度、更低的能耗和更大的带宽，能够实现高速通信、数据传输和信息处理。
硅基片上集成光子器件被视为下一代信息技术的重要方向。
然而，其商业化应用仍面临一系列挑战和科学问题。
二、关键科学问题一：光子器件与硅基片的兼容性硅基片上集成光子器件的核心要素之一是如何实现光子与硅基材料的高度兼容性。
硅基材料由于其晶格结构和光学特性的限制，对光的传播和控制存在一定的困难。
研究人员需要通过合理的设计和工艺优化，寻找解决硅基材料与光子器件兼容性问题的方法。
还需要探索新的材料，如氮化硅、氮化铟等，以提高硅基片上集成光子器件的性能和可靠性。
三、关键科学问题二：尺寸、损耗和耦合的平衡硅基片上集成光子器件的尺寸、损耗和耦合之间存在一种平衡关系。
较小的尺寸可以提高器件的集成度和功能密度，但可能导致更大的光损耗和较差的光耦合效率。
为了解决这个问题，研究人员需要综合考虑器件的设计、尺寸控制和制造工艺等因素，以实现尺寸、损耗和耦合的良好平衡。
通过优化光波导结构和采用微纳制造技术等手段，可以进一步减小尺寸和损耗，提高光耦合效率。
四、关键科学问题三：光子器件的非线性效应和光学调制硅基片上集成光子器件在应用中需要实现光的调制和控制，以实现信号传输和处理。
然而，硅基材料的非线性效应较小，难以实现高效的光学调制。
解决光子器件的非线性效应和光学调制问题是目前研究的热点之一。
更高更妙的物理：专题24 几何光学问题集成
专题24 几何光学问题集成几何光学是在把光的传播抽象成光线模型并认定光的下述两条基本性质的基础上建立起来的一门学问。
光的第一条基本性质：光总是沿着光程为极值的路径传播—在均匀介质里沿直线传播，因为给定两点间直线路径最短；在不均匀的介质中，光沿着所有可能的光程中有最小、最大或稳定的光程的路径传播，即遵从费马原理。
光的另一条基本性质：独立传播原理—不同方向的光线相交时互不扰乱，不会改变每束光的颜色、强弱与传播方向。
在均匀介质中光程l 表示光的几何路程s 与物质的折射率n 的乘积：l ns =。
在不均匀介质中，取元光程i l n s ∆=⋅∆，总光程为1lim NiN i l n s →∞==⋅∆∑。
本专题我们将通过几个特例说明费马原理的正确性，并以费马原理为基础，给出各种反射与折射光具的物像公式。
在两种均匀介质的平面界面上，光发生反射时，遵守反射定律的光程为最小，这是很容易证明的；在如图所示旋转椭球形的凹面上的反射，是光程为稳定值的情形：若光从椭球的一个焦点1F 射出，则在镜面上任一点P 反射后都要落在第二个焦点2F 上，根据椭球的几何性质，若半长轴为a ，可知光程12F PF 总等于2na ；若有如图所示与椭球面相切于P 的镜面aa '（其余部分都在椭球面内），光线12F PF 也是被镜面aa '反射的光线，且遵守反射定律，其光程12F PF 总比另外的不遵守反射定律的光程、例如图中12F P F '大，即当光线在镜面aa '上反射时，遵守反射定律的光程为最大；又若有如图所示与椭球面相切于P 的镜面bb '（其余部分都在椭球面外），光线12F PF 亦是被镜面bb '反射且遵守反射定律的光线，其光程12F PF 总比另外的不遵守反射定律的光程、例如图中12F P F ''小，即当光线在镜面bb '上反射时，遵守反射定律的光程为最小。
全国中学生物理竞赛课件24：几何光学问题集成
经平面镜O虚M物反射亦A不2 改变会M聚性，并由对称性知会聚于AL3
A
O
A3
A1
则两垂直平面镜将令灯
2020/12/18
发出的光束会聚于离灯
N
1 0 0 m 2 3 0 m 4 0 m 11
小明球试的身距离手为题b由，3点如光图所源S示发．出如的果近沿轴垂光直线于经水透平明轴球将形球成分像成，两像半到，透左
射不多于一次，圆锥形最小的展开角α=____1__2 _0_____．
若3 180
2
一次反射光无入射点
则 120
P
2
2 2
A 2 2 2
P
B
2020/12/18
10
小试身手题2 小路灯L发出的光束在离灯R0＝100 m处会聚成小光斑A．在光传
播的路径上放两个正方形平面镜，如图．两镜面的交线到灯的距离r＝70 m，并且 垂直穿过光束轴．两面镜互相垂直，其中一个平面镜与光束轴交成角α＝30°，则
4 0 现在光束将会聚在离灯__________m处．
L发出的光为会聚光束，A为虚物点 轴以上部分光束经平面镜OM反射仍为会聚光束，顶点
在A1，A1与A关于OM对称 向A1会聚的这束光射向平面镜ON并被二次反射，反射光束会 聚于A3，相当于虚物A1通过ON成实像，A3与A1关于ON对称， 由于同OM理与，OLN发垂出直的，轴易以知下A部3在分L光发束出先的经光平束面轴镜上O且NO反A射3= 、OA再；
P
P
F1
F2
F1
F2
lF1PF2 2an lF 1PF 2<2anlF 1PF 2 lF 1PF 2>2anlF 1PF 2
2020/12/18
电子科技大学光电信息学院2011级集成光学期末考试
电子科技大学光电信息学院
集成光学2011级2014年6月期末考试
一、填空题：（36分）
二、简答题：（40分）
1. 集成光学材料有有源材料，无源材料。
简述集成光学器件对材料的共同要求。
列举两种常用的集成光学材料，简述其优点及目前在哪些器件上应用最广。
2. 简述棱镜耦合法测量波导分贝损耗洗漱的详细步骤及优缺点。
3. 周期性波导，同一波导可以同向传输不同阶导模耦合，反向传输导模耦合。
简述两种耦合对周期性波导参数要求的差异。
4. 简述激光二极管的工作原理；
简述双异质结激光二极管的原理及优点；
简述DFB激光二极管的原理及优点。
5. 简述光电二极管的工作原理；
简述PIN光电二极管的原理及优点；
简述APD光电二极管的原理及优点。
三、计算题：（24分）
1. LiNbO3 , y-切-x传，电光相位调制器
（1）推到TE0、TM0模半波电压计算式，写出详细过程。
（8分）
（2）计算半波电压。
（4分）
2. 定向耦合器（12分）
（1）求实现偏振分离的最短耦合长度L。
（2）1端口TE0、TM0同模，求3端口TE0、4端口TM0相位关系。
（3）λ改变，是否还有效，为什么？
哦呵呵……好好看课件呦！。
集成光学和光电子技术期末复习试题
一填充题（40分）1 光度学中的基本量是，其单位为。
CIE定义一个光强单位为。
2 某光源的相对色温为T1意指。
光源的色温为T2意指。
红色光源的色温比蓝色光源的色温。
3 显色指数用于度量光源的。
用于电影放映、电视摄影照明和影像冲印等用途，应选择显色指数的光源。
4 直流气体放电灯使用型镇流器；低频交流气体放电灯使用型镇流器；高频交流气体放电灯使用型镇流器。
5 按工作气体压力分类，气体放电灯可分为放电灯和放电灯。
其中的光谱具有原子谱线特征，而的光谱具有连续背景。
6 典型的大功率气体激光器是。
它的输出波长为微米。
它的泵浦方式为。
7 激光锁模技术包括、和三类。
激光器中的模包括和。
激光锁模技术中所指的模为。
锁模指。
8 钛宝石激光器能够产生飞秒脉冲，是基于技术。
这种技术是基于钛宝石晶体的效应。
9 P型半导体是向本征半导体中掺入元素形成的。
P型半导体中的导电粒子为。
本征半导体的费米能级位于。
费米能级的位置随电子浓度的增加而。
10 对某些晶体，一束光入射，会产生两束折射光，这种现象称为。
出射的两束光的偏振面相互。
偏振方向垂直于主截面的光称为。
11 光束在非均匀介质中传播时，光束的传播路径为曲线。
光束总是向折射率的方向弯曲。
激光束的偏转可分为和。
若用8位A/D 采样模拟调制信号，然后，用脉冲编码强度调制传输此数字化调制信号。
接收端应使用个脉冲来恢复原始模拟电信号。
12 光辐射测量法可分为、和三种。
其中利用了光子的动量。
其余测量法利用光子的。
13 光电倍增管属于光电效应型光电探测，它的改进型为。
基于改进型制作的面阵高增益器件为。
14 线阵CCD探测器分为和结构。
面阵CCD分为和结构。
CCD的函意是。
15 要实现高效率非线性光学频率上转换，要求满足相位匹配条件。
相位匹配条件指；用负单轴双折射晶体实现相位匹配倍频，可能的一类匹配的偏振组合为，二类匹配的偏振组合为。
二简答题（20分，每小题4分）1简述通道电子倍增器（CEM）的结构和工作原理？2 声光偏转器的布拉格入射角的自动跟踪原理？3摄象器件与象管的异同？4 解释光电探测器的红限波长的起因？5 简述卤钨循环原理及卤钨灯高效、长寿命的奥秘？三 （6分）绘出如下单异质P-N 结的能带图。
《集成光学》考试标准试卷答案
《集成光学》试卷答案一、填空题1. 单片集成光路、混合集成光路、准单片集成光路（准混合集成光路）2. 埋入型、脊型、加载型、电压感应型3. 防止在分支点产生第二个横向模4. 拉曼-纳斯衍射、布拉格衍射5. 电信号的功率、电信号的频率6. 热扩散法、离子交换法、离子注入法7. 在流动气体中加入水蒸气8. 3.96二、判断题1. √2. ×3. ×4. √5.×6.×7. √8. √9. √ 10.×三、简答题1. 波导层上界面临界角)/arcsin(f c c n n =θ波导层下界面临界角)/arcsin(f s s n n =θ当 90<<θθs 时，导模；当s c θθθ<<时，衬底辐射模；当c θθ<时，包层衬底辐射模 2. ()0222022=-+∂∂y yH n k x H β xH n j E H n E y z y x ∂∂==20201,ωεωεβ 3. 弯曲波导外侧波导光的相速度大于内侧波导光的相速度，所以在大于弯曲波导半径部分的光波，在半径方向上存在着辐射损耗；弯曲部分入口处的场分布不匹配，使入射光的部分功率辐射进衬底造成功率损耗。
4. 布拉格条件→→→+=K q a b ββ5. 溅射法使溅射气体（Ar 、Ne 等惰性气体）通过放电等离子化，位于等离子体中的靶材（用于制作薄膜的材料）由于正离子的轰击，靶材的原子被打出，这些原子淀积在衬底上形成薄膜。
6. 7.8. 优点：1）在最佳条件下可以得到很高的耦合效率；2）可以从所有导模中任选一种激励；3）光栅器件可集成于波导中，体积小、性能稳定、价格便宜；4）调整光束入射位置时不需要特别严格的精度；5）可以激励宽度非常大的波导光。
缺点：1）设计需要复杂的理论计算，制作需要精湛的技术；2）器件参数制作后无法进一步调整；3）在三维波导情况下，光束截面匹配困难。
