PGD7-IV-120Ah-220/220使用说明书一、概述:程控高频开关电源具有体积小,重量轻,效率高,输出纹波低,动态响应快,控制精度高,模块可叠加输出,蓄电池采用屏式安装,成套性强等特点。

广泛应用于电站、变(配)电所、工矿企业、邮电通信等场合的直流电源系统,可实现无人值班。

二、型号及其含义:该系列直流屏作为其中一大系列,由高频开关整流模块,可编程控制器(PLC),蓄电池组,绝缘监视装置,蓄电池自动监测装置,母线电压自动调节装置,触摸屏,预告信号装置等组成。

蓄电池采用免维护电池。

三、使用条件:1.环境温度-5℃~+40℃,日平均气温≤35℃。

2.相对湿度不大于85%。

3.使用场所的污染等级≤3级。

(有导电性污染物,或由于预期的凝露使干燥的非导电性污染物变为导电性的)4.产品垂直安装的倾斜应≤5度。

5.安装地点海拔≤2000米。

6.设备应安装在无爆炸危险及腐蚀性气体的场所。

四、主要技术参数:1.交流输入电压:三相AC380±15%V、50±1HZ。

2.母线电压:DC 220V/110V。

3.整流器输出额定电流:可选。

4.浮充电压:DC 246V/123V(标准)。

5.额定充电电流:0.1CA。

6.稳压精度:≤±0.2%。

7. 纹波系数:≤0.2%。

8.限流精度:≤±0.2%。

五、使用说明:1.检查内部所有紧固件是否松动、电气元器件是否完好。

2.本设备安装就位后应可靠接地,解除所有继电器动触点的紧固物,同时将所有开关置于断开位置。

3.按本设备图纸要求,检查输入交流电压是否符合设备电压(380V±15%)要求,并检查输入电源引线,控制回路及设备间所有联络线是否有误。

4.本设备若经长途运输或长时间存放后,应先用500 伏兆欧表测量直流母线对地绝缘电阻,一般绝缘电阻大于2兆欧,均属合格。

测试前必须可靠短接或解除二极管、高频开关模块,触摸板,解除电池组与外电路的连接线等。

北京申电直流屏操作说明书与通讯协议书范本

北京申电直流屏操作说明书与通讯协议书范本

1.概述GZDW□系列高频开关直流电源柜是我公司吸收消化国外同类产品的优点,根据GB/T 19826-2005和DL/T 459-2000等标准自行设计生产的直流电源成套装置,是目前变配电系统必不可少的直流电源系统。

产品作为控制、信号、事故照明等负荷的正常与事故情况下的直流电源系统,广泛应用于500KV到10KV不同电压等级的变电站及开闭所,15MW-60MW发电机组的电厂等场所。

产品具有RS485/RS232通讯接口,通过上位机可实现对本设备的“四遥”(遥测、遥信、遥调、遥控),可用于无人值守变电站,是传统直流电源成套装置的理想换代产品。

2.型号说明:3.正常使用条件:3.1海拔不超过2000m。

3.2设备运行期间周围空气温度不高于40°C,不低于-25°C O3.3日平均相对湿度不大干95%,月平均相对湿度不大于90%。

3.4安装使用地点无强烈振动和冲击,无强电磁干扰,外磁场感应强度不得超过0.5mT c3.5安装垂直倾斜度不超过5%o3.6使用地点不得有爆炸危险介质,周围介质不含有腐蚀金属和破坏绝缘的有害气体及导电介质,不允许有霉菌存在。

3.7交流输入采用三相四线制,电压不对称度不超过5%。

3.8交流输入电压应为正弦波,非正弦含量不超过10%。

注意•・本设备仅限在室安装,并注意设备运行的环境温度!4.基本技术参数:4.1交流输入电压:AC380V±10% 50HZ±2%04.2控制母线电压:DC220V □ DC110V 口。

4.3控制母线额定电流(A): 0-4004.4合闸母线电压:均充:DC251V/DC125VI不带温度补偿时)浮充:DC243V/DC122V(不带温度补偿时)4.5合闸母线电流:>O.15Cio(Cio:ioh放电率放电电流)4.6事故后可供电时间:lh。

4.7整机噪声:<50dB(距柜Im处)。

4.8稳压精度:<±0.5%o4.9稳流精度:<±0.5%o4.10纹波系数:<0.1%04.11 蓄电池容量(Ah): 10-30004.12防护等级不低于IP304.13设备负载等级为一级(即连续运行)。

直流屏操作说明

直流屏操作说明

直流屏操作说明直流屏操作说明1.概述直流屏是一种用于显示直流电流值的设备,广泛应用于电力系统、实验室和工业控制等领域。

本文档将详细介绍直流屏的操作步骤以及相关注意事项。

2.准备工作在操作直流屏之前,请确保已将设备接入电源,并检查以下准备工作:2.1 验证电源稳定确认直流屏所连接的电源稳定,并符合设备的额定电压和电流要求。

2.2 接线检查检查直流屏与其他设备的接线是否正确连接,并确保连接紧固可靠。

2.3 保护措施操作直流屏时,应穿戴适当的安全装备,如绝缘手套和护目镜,以防止电击和其他意外伤害。

3.开机操作按照以下步骤进行直流屏的开机操作:3.1 打开电源开关将直流屏的电源开关置于“开启”位置,待设备启动完成。

3.2 设定电流值使用直流屏上的控制按钮或触摸屏,输入所需的直流电流数值,并确认设置。

3.3 输出开关确认直流屏的输出开关处于关闭状态,以确保电流不会在设置之前就开始输出。

仔细检查输出状态指示灯,确保其确实处于关闭状态。

4.调整操作根据实际需要,可以进行以下调整操作:4.1 电流范围调整使用直流屏上的调整按钮或触摸屏,可以实时调整输出的电流范围,确保符合实验或工作的要求。

4.2 电流稳定度调整通过调整直流屏上的稳定度控制按钮或触摸屏,可以使输出电流保持稳定。

根据实际情况,进行微调以达到所需的稳定度。

4.3 输出启停控制按下直流屏上的输出控制按钮或触摸屏上的启停按钮,可以手动启停输出电流。

在实验或工作中,需要暂停电流输出时,可以使用此功能。

5.关机操作在结束直流屏的使用后,请按照以下步骤进行关机操作:5.1 停止电流输出确保直流屏的输出已经停止,输出状态指示灯处于关闭状态。

5.2 关闭电源开关将直流屏的电源开关置于“关闭”位置,断开电源连接。

6.附件本文档涉及的附件请见附件页。

7.法律名词及注释7.1 直流电流直流电流是指电流方向保持恒定的电流。

与交流电流不同,直流电流的方向不会发生变化。

7.2 输出范围输出范围是指直流屏可提供的电流范围,可以根据实际需求进行调整。

直流屏操作说明

直流屏操作说明

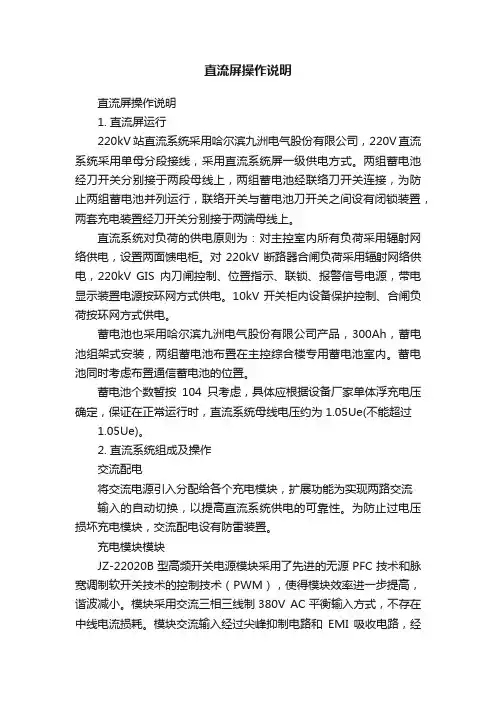

直流屏操作说明直流屏操作说明1. 直流屏运行220kV站直流系统采用哈尔滨九洲电气股份有限公司,220V直流系统采用单母分段接线,采用直流系统屏一级供电方式。

两组蓄电池经刀开关分别接于两段母线上,两组蓄电池经联络刀开关连接,为防止两组蓄电池并列运行,联络开关与蓄电池刀开关之间设有闭锁装置,两套充电装置经刀开关分别接于两端母线上。

直流系统对负荷的供电原则为:对主控室内所有负荷采用辐射网络供电,设置两面馈电柜。

对220kV断路器合闸负荷采用辐射网络供电,220kV GIS内刀闸控制、位置指示、联锁、报警信号电源,带电显示装置电源按环网方式供电。

10kV开关柜内设备保护控制、合闸负荷按环网方式供电。

蓄电池也采用哈尔滨九洲电气股份有限公司产品,300Ah,蓄电池组架式安装,两组蓄电池布置在主控综合楼专用蓄电池室内。

蓄电池同时考虑布置通信蓄电池的位置。

蓄电池个数暂按104只考虑,具体应根据设备厂家单体浮充电压确定,保证在正常运行时,直流系统母线电压约为1.05Ue(不能超过1.05Ue)。

2. 直流系统组成及操作交流配电将交流电源引入分配给各个充电模块,扩展功能为实现两路交流输入的自动切换,以提高直流系统供电的可靠性。

为防止过电压损坏充电模块,交流配电设有防雷装置。

充电模块模块JZ-22020B型高频开关电源模块采用了先进的无源PFC技术和脉宽调制软开关技术的控制技术(PWM),使得模块效率进一步提高,谐波减小。

模块采用交流三相三线制380V AC平衡输入方式,不存在中线电流损耗。

模块交流输入经过尖峰抑制电路和EMI吸收电路,经全桥整流滤波电路将三相交流电压整流为脉动的直流电压,由高频脉宽调制变换器变换将脉动的直流电压成高频方波电压,再由输出整流滤波电路,得到稳定的输出电压和电流,在电网电压和负载发生变化时反馈调整电路控制脉宽调制电路,使得输出电压和电流保持稳定。

模块结构和功能,前面板说明1.前面板如图一。

直流屏使用说明书

直流屏使用说明书

信息查询说明: 信息查询菜单显示如下:该页面显示信息查询菜单,按数字键“1”进入当前信息显 示,信息包括交流配电信息,直流馈电信息和模块工作信息。按数字键“2”进入故障信 息查询,可查询当前系统存在故障。按数字键“3”进入设置信息查询,可查询系统设置 的参数。按数字键“4”进入操作信息查询,可查询系统设定的电压、限流点及模块状态。 按“F3”键返回系统主菜单。如系统配有电池巡检,按数字键“5”可查询系统单体电池 电压值。同样,按数字键“6”及“7”可分别查询系统的绝缘状态及历史故障。 1.当前信息 2.故障信息 3.设置信息 4.操作信息 5.电池巡检 6. 绝缘检测 7. 历史故障 返 回
b、长期浮充充电程序: 正常运行浮充状态下每隔 1-3 个月,监控模块自动转入均充状态运行,按阀控式密 封铅酸蓄电池正常充电程序进行充电。 c、交流电中断程序: 正常浮充电运行状态时,当电网事故停电,这时高频整流模块停止工作,蓄电池通 过降压装置,无间断地向二次控制母线送电。当电池电压低于设置的告警限时系统监控 模块发出声光告警。 d、 交流电源恢复程序: 交流电源恢复送电运行时,监控模块自动进入均充状态运行,按阀控式密封铅酸蓄 电池正常充电程序进行充电。 二、温度补偿 阀 控 式密封铅酸蓄 电 池在 不同 的 温度下 必须 对 蓄 电 池充 电电压 做 相 应 的调整 才 能 保障电池处于最佳状态,电池管理系统可以监测电池温度;用户可根据电池厂家提供的 参数,选择使用电池温度补偿功能,选择此功能后系统监测电池温度,自动调整电池充 电电压,使电池工作在最佳状态。 三、电池定期维护保养功能 当电池长期不用或长期处于浮充状态,电池极板的活性物质很易硫化,当活性物质 越来越少时,电池的放电能力也越来越差,直至放不出电。 此外,由于电池之间的离散性,单体电池之间的实际电压不尽相同,电池标称的浮 充电压只是一种均值,所选定的浮充电压并不能满足每一节电池的要求,如果电池长期 处于浮充状态,其结果必定是,部分电池的电量能保证充满,而有一部分电池是无法充 满的,这一部分电池表现出来的电压是虚的,需要放电时,其放电能力很差。 因此,要求充电系统具备定期对电池作维护性的均充活化功能,以免电池硫化、虚 充,确保电池的放电能力和使用寿命。 系统中的监控模块,能非常方便的实现这一功能,而且定期均充间隔时间可由用户 根据需要自行设定。
