多级涡轮增压器壳体压铸模具设计
涡轮增压器压气机壳体低压铸造工艺改进
涡轮增压器压气机壳体低压铸造工艺改进发布时间：2021-08-13T11:36:25.943Z 来源：《科学与技术》2021年11期作者：王新高飞[导读] 车辆采用涡轮增压技术，使汽油燃烧更加充足，可以在不增加油耗和减王新高飞上汽通用（沈阳）北盛汽车有限公司辽宁沈阳 110000摘要：车辆采用涡轮增压技术，使汽油燃烧更加充足，可以在不增加油耗和减少废气排放的情况下大大增加发动机功率和扭矩。
空压机壳体是涡轮增压器下端的重要部件，其材料为铝合金。
低位移乘用车涡轮增压器空气压缩机外壳不得有裂纹、冷分离、混合、孔口、脱附等缺陷。
本课题涉及压缩空气机壳体低压成型件缺陷的技术分析与改进，目的是降低成型件的废率，提高成型件的质量。
关键词：汽车行业；涡轮增压器；壳体；铸造工艺引言涡轮增压技术是提高汽车发动机效率的有效手段之一，通常可以将发动机输出功率提高20%至40 %。
涡轮增压器外壳主要是铝合金，结构复杂，采用低压成型工艺。
与传统的重力流相比，低压流是通过结晶进行加压和凝固的，具有良好的成型质量和较高的效率，但对于结构复杂、性能要求高的流，存在工艺设计复杂性和工艺控制精度等要求。
1涡轮增压器的运作原理涡轮增压器组成系统主要为转子、压缩机、密封装置、中间体和轴承机构等。
其工作原理是发动机在高温高压作用下排放废气，然后在涡轮上作用旋转，废气涡轮的工作导致压缩机在同一轴上旋转，气体过滤器工作后形成的空气由压缩机在压缩后操作，l压缩空气压力机和废气涡轮是汽车装置中内置的装置。
涡轮增压器的最大优点是它可以大大增加发动机的扭力和功率，而不会增加发动机的位移量。
通常，设备增压器电机转矩和功率比正常电机增加20%至30 %。
涡轮增压器的缺点是运转滞后问题，简而言之，因为叶轮的惯性导致油层相对缓慢而瞬时的变化，导致发动机增大、功率减小以及汽车突然加速时反应迟缓。
2涡轮增压发动机的特点(1)不再发生爆炸。
由于发动机排放废气的第二次使用，涡轮增压器转速可达5，000 ~ 23，000 r / min，采用高速燃气轮机轮提高发动机功率，使吸入的空气超压，有效提高了气缸的空气密度，从而使涡轮增压器功率可增加约30 %，在相同位移条件下爆炸力可更大。
多级涡轮增压器壳体压铸模具的设计要点分析

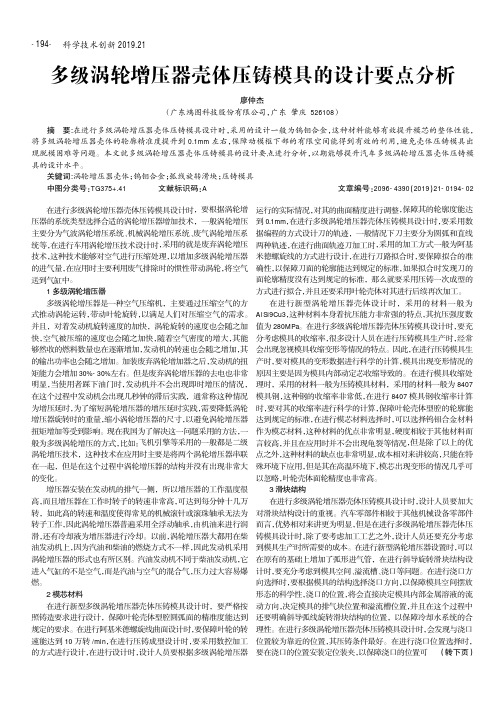

科学技术创新2019.21多级涡轮增压器壳体压铸模具的设计要点分析廖仲杰（广东鸿图科技股份有限公司，广东肇庆526108）在进行多级涡轮增压器壳体压铸模具设计时，要根据涡轮增压器的系统类型选择合适的涡轮增压器增加技术，一般涡轮增压主要分为气波涡轮增压系统、机械涡轮增压系统、废气涡轮增压系统等，在进行车用涡轮增压技术设计时，采用的就是废弃涡轮增压技术，这种技术能够对空气进行压缩处理，以增加多级涡轮增压器的进气量，在应用时主要利用废气排除时的惯性带动涡轮，将空气送到气缸中。
