钢丝绳荷载、插编长度参考标准
起重吊装钢丝绳插编和卡扣使用规定

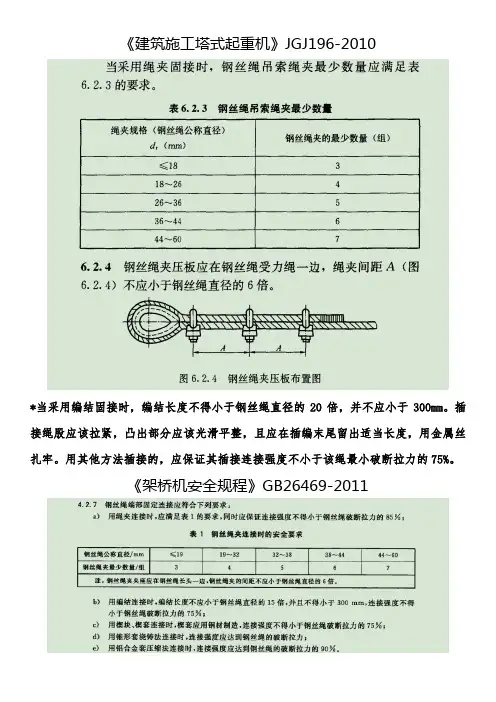

《建筑施工塔式起重机》JGJ196-2010
*当采用编结固接时，编结长度不得小于钢丝绳直径的20倍，并不应小于300mm。
插接绳股应该拉紧，凸出部分应该光滑平整，且应在插编末尾留出适当长度，用金属丝扎牢。
用其他方法插接的，应保证其插接连接强度不小于该绳最小破断拉力的75%。
《架桥机安全规程》GB26469-2011
《建筑工程施工起重吊装规范》JGJ276-2012
吊索的绳环或两端的绳套应采用编插接头，编插接头的长度不应小于钢丝绳直径的20倍。
8股头吊索两端的绳套可根据工作需要装上桃形环、卡环或吊钩等吊索附件。
《起重机械安全规程》GB6067-2010
综上：直径15mm以下的，插编长度30cm以上；直径15mm以上的，做吊索的插编长度20d以上，其他用途的插编长度15d。
使用卡扣的，直径19mm以下使用3个，直径19mm 以上详见上表，卡扣压板在长绳边，卡扣之间距离6d以上。

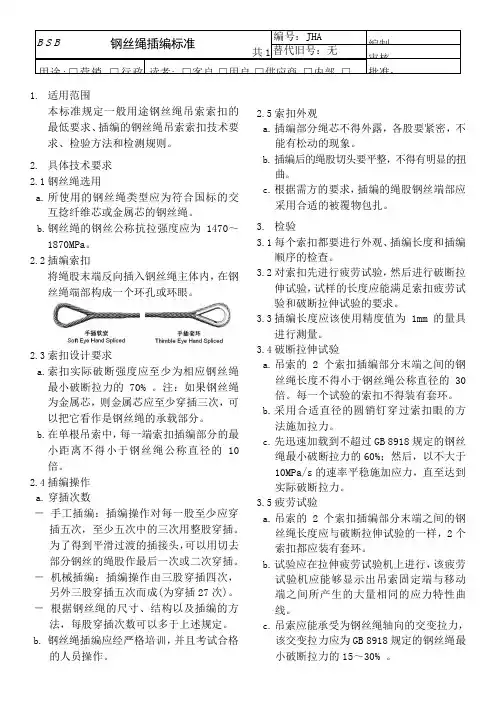

钢丝绳插编标准
B S B钢丝绳插编标准共1编号：JHA编制：替代旧号：无审核：用途:□营销□行政读者: □客户□用户□供应商□内部□批准：1.适用范围本标准规定一般用途钢丝绳吊索索扣的最低要求、插编的钢丝绳吊索索扣技术要求、检验方法和检测规则。
2.具体技术要求2.1钢丝绳选用a.所使用的钢丝绳类型应为符合国标的交互捻纤维芯或金属芯的钢丝绳。
b.钢丝绳的钢丝公称抗拉强度应为1470～1870MPa。
2.2插编索扣将绳股末端反向插入钢丝绳主体内，在钢丝绳端部构成一个环孔或环眼。
2.3索扣设计要求a.索扣实际破断强度应至少为相应钢丝绳最小破断拉力的70% 。
注：如果钢丝绳为金属芯，则金属芯应至少穿插三次，可以把它看作是钢丝绳的承载部分。
b.在单根吊索中，每一端索扣插编部分的最小距离不得小于钢丝绳公称直径的10倍。
2.4插编操作a.穿插次数－手工插编：插编操作对每一股至少应穿插五次，至少五次中的三次用整股穿插。
为了得到平滑过渡的插接头，可以用切去部分钢丝的绳股作最后一次或二次穿插。
－机械插编：插编操作由三股穿插四次，另外三股穿插五次而成(为穿插27次)。
－根据钢丝绳的尺寸、结构以及插编的方法，每股穿插次数可以多于上述规定。
b.钢丝绳插编应经严格培训，并且考试合格的人员操作。
2.5索扣外观a.插编部分绳芯不得外露，各股要紧密，不能有松动的现象。
b.插编后的绳股切头要平整，不得有明显的扭曲。
c.根据需方的要求，插编的绳股钢丝端部应采用合适的被覆物包扎。
3.检验3.1每个索扣都要进行外观、插编长度和插编顺序的检查。
3.2对索扣先进行疲劳试验，然后进行破断拉伸试验，试样的长度应能满足索扣疲劳试验和破断拉伸试验的要求。
3.3插编长度应该使用精度值为1mm的量具进行测量。
3.4破断拉伸试验a.吊索的2个索扣插编部分末端之间的钢丝绳长度不得小于钢丝绳公称直径的30倍。
每一个试验的索扣不得装有套环。
b.采用合适直径的圆销钉穿过索扣眼的方法施加拉力。
钢丝绳连接方式及安全要求
钢丝绳连接方式及安全要求Final revision by standardization team on December 10, 2020.钢丝绳连接方式及安全要求钢丝绳的绳端固定连接有五种：编结法、绳卡固定法、压套法、斜楔固定法、灌铅法、压板固结法。
现施工机械使用的钢丝绳为纤维芯钢丝绳，其使用应符合以下现行国家标准及行业规范（按Ctrl点击进入网页链接）：1.编结法钢丝绳接头采用插接方式，其插接长度不小于直径的20倍，总长不得短于300mm。
手工插编操作对每一股至少应穿插五次，并且至少五次中的三次用整股穿插。
对于平滑过渡的插接头，可以用切去部分钢丝的绳股作最后一次或二次穿插。
（现场为三次整股穿插，6股共18针）机械插编操作由三股穿插四次，另外三股穿插五次而成。
(穿插27次) 对每股钢丝绳端头进行熔接处理。
插编部分的绳芯不得外露，各股要紧密，不能有松动的现象。
插编后的绳股切头要平整，不得有明显的扭曲。
2.卡接法使用索卡连接的方法适用于非起重钢丝绳接头连接。
（现场吊运油顶用钢丝绳使用这种方法）用绳卡固定时，应注意绳卡数量、绳卡间距、绳卡的方向和固定处的强度。
必须经常检查卡接法紧固情况，连接强度不小于 85%钢丝绳破断拉力。
绳卡压板应在钢丝绳长头一边，经验法为绳卡子间距不小于钢丝绳直径6倍。
其规范如下：与钢丝绳直径匹配的卡子数量和间距3.压套法应用可靠的工艺方法使铝合金套与钢丝绳紧密乖固地贴合连接强度应达到钢丝绳的破断拉力。
标准中规定压套材料为3A21H112（此种材料只能用在吊装索具上）或5A02H112铝及铝合金热挤压无缝圆管制造。
必须附有质量证明书。
扁椭圆管表面应光滑、无毛刺、不得有裂纹、机械损伤及其他明显缺陷等。
用超声波探伤检查管的内部缺陷，不允许有缩孔、裂纹、分层、夹渣等。
扁椭圆管规格应与钢丝绳直径匹配，查表确定。
（现场使用压套法钢丝绳直径为φ24mm，椭圆扁管长度≈101mm，厚度=11.2mm）接头在使用中不允许受弯，使用温度为-40℃~+150℃。
起重吊装钢丝绳插编和卡扣使用规定
《建筑施工塔式起重机》JGJ196-2010
*当采用编结固接时，编结长度不得小于钢丝绳直径的20倍，并不应小于300mm。
插接绳股应该拉紧，凸出部分应该光滑平整，且应在插编末尾留出适当长度，用金属丝扎牢。
用其他方法插接的，应保证其插接连接强度不小于该绳最小破断拉力的75%。
《架桥机安全规程》GB26469-2011
《建筑工程施工起重吊装标准》JGJ276-2012
吊索的绳环或两端的绳套应采用编插接头，编插接头的长度不应小于钢丝绳直径的20倍。
8股头吊索两端的绳套可根据工作需要装上桃形环、卡环或吊钩等吊索附件。
《起重机械安全规程》GB6067-2010
综上：直径15mm以下的，插编长度30cm以上；直径15mm以上的，做吊索的插编长度20d以上，其他用途的插编长度15d。
使用卡扣的，直径19mm以下使用3个，直径19mm 以上详见上表，卡扣压板在长绳边，卡扣之间距离6d以上。
钢丝绳插接长度规范
不同类型钢丝绳的插接长度规范
03
普通钢丝绳的插接长度规范
插接长度：根据钢丝绳直径确定，通常为直径的10-20倍
插接方法：采用编结法或压制法
插接长度检验：应进行拉力和弯曲试验，确保安全性能达标 使用注意事项：避免在有腐蚀性环境中使用，定期检查插接部位是否松动 或破损
插接长度规范和安 全操作规程都是为 了保障作业人员的 安全和设备的正常 运行，必须严格遵 守。
安全操作规程的具体要求与实施
长度选择：根据实际需要选 择合适的插接长度，不得随 意缩短或加长
插接方法：采用合适的插接 方法，确保插接牢固、稳定
插接前检查：确认钢丝绳无 损伤、无锈蚀，确保设备完 好
安全注意事项：插接过程中 严禁手触钢丝绳，确保现场
钢丝绳插接长度的基本要求
插接长度应满足使用要求，根据 实际需要选择合适的长度
插接长度应符合相关标准规范， 以确保安全性能
添加标题
添加标题
添加标题
添加标题
插接长度应考虑钢丝绳的结构和 规格，以确保插接质量
插接长度应进行检验和测试，以 确保满足使用要求
钢丝绳插接长度的计算方法
02
插接长度计算公式
钢丝绳直径：根 据需要插接的钢 丝绳直径确定
安全
YOUR LOGO
THANK YOU
汇报人：雪
汇报时间：20XX/01/01
钢丝绳插接长度概述
01
钢丝绳插接的定义
钢丝绳插接是将两 根或两根以上的钢 丝绳通过插接连接 在一起，以增加其 长度或实现特定的 功能。
钢丝绳插接通常用 于需要较长或特定 形状的钢丝绳的场 合，如起重机、电 梯、矿井提升机等。
起重吊装钢丝绳插编和卡扣使用规定
起重吊装钢丝绳插编和卡
扣使用规定
Last revision on 21 December 2020
《建筑施工塔式起重机》JGJ196-2010
*当采用编结固接时，编结长度不得小于钢丝绳直径的20倍，并不应小于300mm。
插接绳股应该拉紧，凸出部分应该光滑平整，且应在插编末尾留出适当长度，用金属丝扎牢。
用其他方法插接的，应保证其插接连接强度不小于该绳最小破断拉力的75%。
《架桥机安全规程》GB26469-2011
《建筑工程施工起重吊装规范》JGJ276-2012
吊索的绳环或两端的绳套应采用编插接头，编插接头的长度不应小于钢丝绳直径的20倍。
8股头吊索两端的绳套可根据工作需要装上桃形环、卡环或吊钩等吊索附件。
《起重机械安全规程》GB6067-2010
综上：直径15mm以下的，插编长度30cm以上；直径15mm以上的，做吊索的插编长度20d以上，其他用途的插编长度15d。
使用卡扣的，直径19mm 以下使用3个，直径19mm以上详见上表，卡扣压板在长绳边，卡扣之间距离6d以上。
起重吊装钢丝绳插编和卡扣使用规定
《建筑施工塔式起重机》JGJ196-2010
*当采用编结固接时，编结长度不得小于钢丝绳直径的20倍，并不应小于300mm。
插接绳股应该拉紧，凸出部分应该光滑平整，且应在插编末尾留出适当长度，用金属丝扎牢。
用其他方法插接的，应保证其插接连接强度不小于该绳最小破断拉力的75%。
《架桥机安全规程》GB26469-2011
《建筑工程施工起重吊装规》JGJ276-2012
吊索的绳环或两端的绳套应采用编插接头，编插接头的长度不应小于钢丝绳直径的20倍。
8股头吊索两端的绳套可根据工作需要装上桃形环、卡环或吊钩等吊索附件。
《起重机械安全规程》GB6067-2010
综上：直径15mm以下的，插编长度30cm以上；直径15mm以上的，做吊索的插编长度20d以上，其他用途的插编长度15d。
使用卡扣的，直径19mm以下使用3个，直径19mm 以上详见上表，卡扣压板在长绳边，卡扣之间距离6d以上。
钢丝绳插编标准
v1.0 可编辑可修改BSB钢丝绳插编标准共1页编号：JHA编制：替代旧号：无审核：用途:□营销□行政□生产读者: □客户□用户□供应商□内部□秘密□机密批准：1.适用范围本标准规定一般用途钢丝绳吊索索扣的最低要求、插编的钢丝绳吊索索扣技术要求、检验方法和检测规则。
2.具体技术要求2.1钢丝绳选用a.所使用的钢丝绳类型应为符合国标的交互捻纤维芯或金属芯的钢丝绳。
b.钢丝绳的钢丝公称抗拉强度应为1470～1870MPa。
2.2插编索扣将绳股末端反向插入钢丝绳主体内，在钢丝绳端部构成一个环孔或环眼。
2.3索扣设计要求a.索扣实际破断强度应至少为相应钢丝绳最小破断拉力的70% 。
注：如果钢丝绳为金属芯，则金属芯应至少穿插三次，可以把它看作是钢丝绳的承载部分。
b.在单根吊索中，每一端索扣插编部分的最小距离不得小于钢丝绳公称直径的10倍。
2.4插编操作a.穿插次数－手工插编：插编操作对每一股至少应穿插五次，至少五次中的三次用整股穿插。
为了得到平滑过渡的插接头，可以用切去部分钢丝的绳股作最后一次或二次穿插。
－机械插编：插编操作由三股穿插四次，另外三股穿插五次而成(为穿插27次)。
－根据钢丝绳的尺寸、结构以及插编的方法，每股穿插次数可以多于上述规定。
b.钢丝绳插编应经严格培训，并且考试合格的人员操作。
2.5索扣外观a.插编部分绳芯不得外露，各股要紧密，不能有松动的现象。
b.插编后的绳股切头要平整，不得有明显的扭曲。
c.根据需方的要求，插编的绳股钢丝端部应采用合适的被覆物包扎。
3.检验3.1每个索扣都要进行外观、插编长度和插编顺序的检查。
3.2对索扣先进行疲劳试验，然后进行破断拉伸试验，试样的长度应能满足索扣疲劳试验和破断拉伸试验的要求。
3.3插编长度应该使用精度值为1mm的量具进行测量。
3.4破断拉伸试验a.吊索的2个索扣插编部分末端之间的钢丝绳长度不得小于钢丝绳公称直径的30倍。
每一个试验的索扣不得装有套环。
钢丝绳插编标准
1.适用范围本标准规定一般用途钢丝绳吊索索扣的最低要求、插编的钢丝绳吊索索扣技术要求、检验方法和检测规则。
2.具体技术要求2.1钢丝绳选用a.所使用的钢丝绳类型应为符合国标的交互捻纤维芯或金属芯的钢丝绳。
b.钢丝绳的钢丝公称抗拉强度应为1470～1870MPa。
2.2插编索扣将绳股末端反向插入钢丝绳主体内，在钢丝绳端部构成一个环孔或环眼。
2.3索扣设计要求a.索扣实际破断强度应至少为相应钢丝绳最小破断拉力的70%。
注：如果钢丝绳为金属芯，则金属芯应至少穿插三次，可以把它看作是钢丝绳的承载部分。
b.在单根吊索中，每一端索扣插编部分的最小距离不得小于钢丝绳公称直径的10倍。
2.4插编操作a.穿插次数－手工插编：插编操作对每一股至少应穿插五次，至少五次中的三次用整股穿插。
为了得到平滑过渡的插接头，可以用切去部分钢丝的绳股作最后一次或二次穿插。
－机械插编：插编操作由三股穿插四次，另外三股穿插五次而成(为穿插27次)。
－根据钢丝绳的尺寸、结构以及插编的方法，每股穿插次数可以多于上述规定。
b.钢丝绳插编应经严格培训，并且考试合格的人员操作。
2.5索扣外观a.插编部分绳芯不得外露，各股要紧密，不能有松动的现象。
b.插编后的绳股切头要平整，不得有明显的扭曲。
c.根据需方的要求，插编的绳股钢丝端部应采用合适的被覆物包扎。
3.检验3.1每个索扣都要进行外观、插编长度和插编顺序的检查。
3.2对索扣先进行疲劳试验，然后进行破断拉伸试验，试样的长度应能满足索扣疲劳试验和破断拉伸试验的要求。
3.3插编长度应该使用精度值为1mm的量具进行测量。
3.4破断拉伸试验a.吊索的2个索扣插编部分末端之间的钢丝绳长度不得小于钢丝绳公称直径的30倍。
每一个试验的索扣不得装有套环。
b.采用合适直径的圆销钉穿过索扣眼的方法施加拉力。
c.先迅速加载到不超过GB8918规定的钢丝绳最小破断拉力的60%；然后，以不大于10MPa/s的速率平稳施加应力，直至达到实际破断拉力。
钢丝绳插接长度标准
钢丝绳插接长度标准钢丝绳是一种常用的起重设备，广泛应用于吊装、运输、挖掘等领域。
在使用钢丝绳的过程中，钢丝绳的插接长度标准是非常重要的，它直接关系到钢丝绳的安全性和使用寿命。
因此，我们有必要对钢丝绳插接长度标准进行深入了解和掌握。
首先，钢丝绳的插接长度标准是指两根钢丝绳在插接处的长度要求。
一般来说，插接长度应符合国家标准或行业标准，以确保钢丝绳的牢固度和安全性。
钢丝绳的插接长度标准不仅仅是为了保证其正常使用，更是为了避免在使用过程中出现意外事故。
其次，钢丝绳插接长度标准的制定是经过严格的测试和验证的。
在制定插接长度标准时，需要考虑到钢丝绳的材质、直径、使用环境等因素，以确保插接长度的合理性和适用性。
因此，在实际使用中，我们必须严格按照标准要求进行操作，不得随意更改插接长度，以免影响钢丝绳的安全性。
另外，钢丝绳插接长度标准的执行需要严格遵守相关规定。
在插接钢丝绳时，必须使用专用的插接工具和设备，严格按照标准操作程序进行插接，确保插接的牢固性和安全性。
同时，在使用过程中，需要定期对钢丝绳的插接部位进行检查和维护，及时发现并处理插接部位的异常情况，以确保钢丝绳的安全运行。
最后，钢丝绳插接长度标准的执行对于保障钢丝绳的安全使用至关重要。
只有严格按照标准要求进行操作，才能有效地保障钢丝绳的安全性和使用寿命。
因此，我们在使用钢丝绳时，务必要深入了解和掌握钢丝绳插接长度标准，严格按照标准要求进行操作，做到安全使用，确保人身和财产的安全。
总之，钢丝绳插接长度标准是保障钢丝绳安全使用的重要保障，我们必须深入了解和掌握相关知识，并严格按照标准要求进行操作，做到安全使用，确保钢丝绳的安全性和使用寿命。
希望广大使用者能够重视钢丝绳插接长度标准，做到安全使用，共同维护好钢丝绳的安全运行。
