油漆、涂料漆膜干燥时间的测定)
油漆、涂料漆膜干燥时间的测定
漆膜干燥时间测定是用于测定油漆，涂料等表面涂层的干燥时间，以保证油漆、涂料的质量和油漆涂料涂层的表面质量。
涂料涂膜干燥时间的测定仪器：漆膜干燥时间测定仪
测定方法与维护：
1．试板要求平整，尺寸不小于140X140mm
2 取下12g砝码，调节横杆后的螺栓，使带球面触点的划杆和调节螺栓，平衡后放上12g 砝码。
3. 试板制膜根据工艺规定的漆膜厚度用制备器或其他制膜工具在试板中央制成
100X100mm的正方形漆膜后放在测定仪上，使测定仪划杆旋转位置置于漆膜中心。
4. 开机：
（1）按下测定仪后面电源开关。
（2）预选干燥时间按键再按确定键。
（3）按下运行键，仪器开始运行。
（4）如需修改所设定时间或在仪器运行过程中需要停机，则按下清除键。
此时时间显示为“0”，仪器停止运行。
重新预选时间后按确认键，再按运行键，仪器继续运行。
（5）仪器使用完毕后关闭电源，及时清洗划杆下端的球面。
注意防潮，防震，妥善保管。
中国新型涂料网。
涂装、涂料检测标准
8.2 汽车工业常用涂料、涂膜性能的检测方法由于汽车的特殊性，汽车涂料已成为涂料的一个独立分支，各大汽车厂都有适合于自己需要的涂料技术条件和某些特殊的检测方法。
改革开放以来，许多汽车制造厂和汽车涂料生产厂引进了技术或合资生产，因而，也引进了国外许多先进的检测方法，目前，要规范和统一汽车涂料和涂膜的检测方法是不大可能的。
但是，在非合资厂中，涂料及涂膜的检测方法有很多还是采用国家标准，或是等效采用国外先进标准，所以，有必要对于在汽车普遍采用的国家标准做一总汇，以便于查找；对于国外一些常用的先进方法，也有必要做一些简要介绍。
8.2.1汽车涂装中常用的国家检测标准在我国的国家标准中，没有专门为汽车涂料及涂层检测定单独标准，除了某些汽车有一些自定的企业标准之外，都是选用国家的有关标准。
这类标准已不少，为便于工作时查找，表8-8列出常用的国家检测标准的名称及标准号。
表8-8 汽车涂装常用的国家检测标准GB9286 -88 GB9753 -88 GB9754 -88 GB9761 -88 色漆和清漆漆膜的划格试验色漆和清漆杯突试验色漆和清漆不含金属颇料的色漆漆膜之200、600和850镜面光泽的测定色漆和清漆色漆的目视比色8.4.2 涂层光泽测定法．光泽测定在GB 9754 - 88 《不含金属颜料的色漆漆膜之20°、60°和85°镜面光泽的测定》标准中己有了规定。
在涂装施工现场中，涂层光泽是一个经常要检测的项目，可以用便携式光撇，如BYK - Gardner 公司制造的微型光泽仪。
必须指出的是，为了提高测量的灵敏度，对于不同的光泽度范围，应该选用不同角度的光泽仪进行测量，如图8-2 所示，60°光泽仪适用于测量光泽度为10-70％的中光泽涂层。
当用60°光泽仪测量光泽度超过70％的高光泽涂层时，则应采用20°光泽仪测量。
当用60°光泽仪测量光泽度小于10％的低光泽涂层时，则应采用85°光泽仪测量。
涂料检测报告
涂料检测报告
1. 检测目的
本报告旨在对涂料进行全面的检测分析，以评估其质量和符合性。
2. 检测方法
采用以下方法对涂料进行检测：
- 外观检查：观察涂料的颜色、光泽和均匀度等外观特征。
- 干燥时间测试：测定涂料在一定条件下的干燥时间。
- 粘度测试：通过测量涂料的粘度来评估其流动性和涂覆性能。
- 密度测试：测量涂料的密度以评估其浓度和包装容量。
- 含固量测试：确定涂料中的非挥发性固体含量，以评估涂料
的涂覆能力和耐久性。
3. 检测结果
根据以上检测方法，我们得出以下结果：
- 外观检查：涂料颜色均匀，光泽适中。
- 干燥时间测试：涂料在指定条件下干燥时间为X小时。
- 粘度测试：涂料粘度为X单位，符合标准要求。
- 密度测试：涂料密度为X单位，符合标准要求。
- 含固量测试：涂料中的非挥发性固体含量为X％，符合标准
要求。
4. 结论
根据以上检测结果，本次涂料检测报告显示涂料质量良好，符
合标准要求。
我们建议您在使用涂料时，仍然需要遵守使用说明和操作规范，以确保最佳的效果和安全性。
请注意，本报告仅基于所使用的检测方法和结果，不能代表涂
料在特定应用环境中的整体性能。
涂料性能检测内容及方法
2.1.7涂料的检验项目及检验方法1、固体份标准《 GB/T1725-79（89）》测定方法仪器设备：瓷坩埚：25ml，玻璃干燥器（内放变色硅胶），温度计：0-300℃，天平：感量为0.01g，鼓风恒温烘箱方法步骤：称取2-4g 涂料，精确至0.01g，然后置于已升温至规定温度的鼓风恒温烘箱内焙烘一定的时间后，取出放入干燥器中冷却至室温后，称重，再放入烘箱内按规定温度焙烘规定时间后，于干燥器中冷却至室温后，称重（同时取样2组以上）计算：固体份=烘烤后的样重/取样重量×100%2、粘度（涂-4杯）标准《GB/T1723-93》仪器设备：涂-4粘度计，温度计，秒表，玻璃棒操作方法：测定之前，须用纱布蘸溶剂将粘度计内部擦拭干净，在空气中干燥或用冷风吹干，注意漏嘴应清洁通畅。
清洁处理后，调整水平螺钉，使粘度计处于水平位置，在粘度漏嘴下面放置150ml盛器，用手堵住漏嘴孔，将试样倒满粘度计中，用玻璃棒将气泡和多余的试样刮入凹槽，然后松开手指，使试样流出，同时立即开动秒表，当试样流丝中断时止，停止秒表读数（秒），即为试样的条件粘度。
两次测定值之差不应大于平均值的3%。
测定时试样温度为25±1℃涂-4粘度计的校正：用纯水在25±1℃条件下，按上述方法测定为11.5±0.5秒，如不在此范围内，则粘度计应更换。
3、细度（μm）标准《GB/T 1724-79（89）》仪器：刮板细度计测定方法：细度在30微米及30微米以下的，用量程为50微米的刮板细度计，30-70微米时用量程为100微米的刮板细度计。
刮板细度计使用前必须用溶剂仔细洗净擦干。
将试样充分搅匀后，在细度计上方部分，滴入试样数滴；双手持刮刀，横置在磨光平板上端（在试样边缘外），使刮刀与表面垂直接触，在3秒钟内，将刮刀由沟槽深部向浅的部位（向下）拉过，使漆样充满板上，不留有余漆。
刮刀拉过后，立即（不超过5秒种）使视线与沟槽平面成15-30度角观察沟槽中颗粒均匀显露处，记下读数；如有个别颗粒显露在刻度线时，不超过三个颗粒时可不计。
油漆涂料质量技术指标
油漆涂料质量技术指标1.14.1 常用建筑油漆1. 1. 建筑常用油脂漆性能及适用范围见表1-135 。
建筑常用油脂漆性能及适用范围表1-135腔作势建筑常用树脂清漆性能及适用范围表1-1363. 建筑常用调合漆（不含油性调合漆）的性能及适用范围见表1-137 。
建筑常用调合漆（不含油性调合漆）性能及适用范围表1-1374. 建筑常用磁漆的性能及适用范围见表1-138 。
建筑常用磁漆性能及适用范围型号性能及适用范围表1-138名称续表1.14.2 建筑装饰涂料1. 合成树脂乳液内墙涂料的质量指标见表1-139 。
合成树脂乳液内墙涂料的质量指标表1-1392. 水溶性内墙涂料的质量指标见表1-140 。
3. 合成树脂乳液外墙涂料的质量指标见表1-141 。
水溶性内墙涂料的质量指标表1-140合成树脂乳液外墙涂料的质量表1-141 注：涂层耐温变性即为涂层耐冻融循环性。
4. 外墙无机建筑涂料的质量指标见表1-142 。
外墙无机建筑涂料的质量指标表1-142续表5. 溶剂型外墙涂料的质量指标见表1-143 。
溶剂型外墙涂料的质量指标表1-143项目在容器中的状态固体含量(%) 不小于细度( μ m)不大于施工性遮盖力( 白色及浅色) (g/ ㎡) 不大于颜色及外观指标搅拌均匀，无结块4545施工无困难140符合标准样板，在其色差范围内，表面项目耐水性(144h)耐碱性(24h)耐洗刷性( 次) 不小于耐沾污性(5 次循环)反射系数下降率(%) 不大于指标不起泡、不掉粉，允许轻微失光和变色不起泡、不掉粉，允许轻微失光和变色200015不起泡、不剥落、无平整干燥时间表干(h) 不大于2实干(h) 不大24于耐人工老化性(250h) 粉化( 级) 不大于变色( 级)不大于耐冻融循环性(10次)裂纹22不起泡、不剥落、无裂纹、无粉化6. 多彩内墙涂料的质量指标见表1-144 。
多彩内墙涂料的质量指标表1-144试验质量指标类别项目质量指标别在容器中的状态搅拌后呈均匀实干时间(h) 不大于24状态，涂膜外观与样本相比无明显粘度(25 ℃) KUB无结块差别法80～100耐水性[ 去离子水，(23不起泡，不掉粉，涂涂不挥发物含量(%)±2) ℃，96h]允许轻微失光和变料层不小于19耐碱性[ 饱和氢氧化色性性施工性钙溶液，(23 ±2) ℃]不起泡，不掉粉，能能贮存稳定性(0 ～喷涂无困难(48h)允许轻微失光和变30℃) ( 月)6色耐洗刷性( 次) 不小于3001.15 壁纸、胶粘剂1.15.1 聚氯乙烯壁纸1. 1. 壁纸的规格尺寸要求见表1-147 。
油漆性能的测试方法

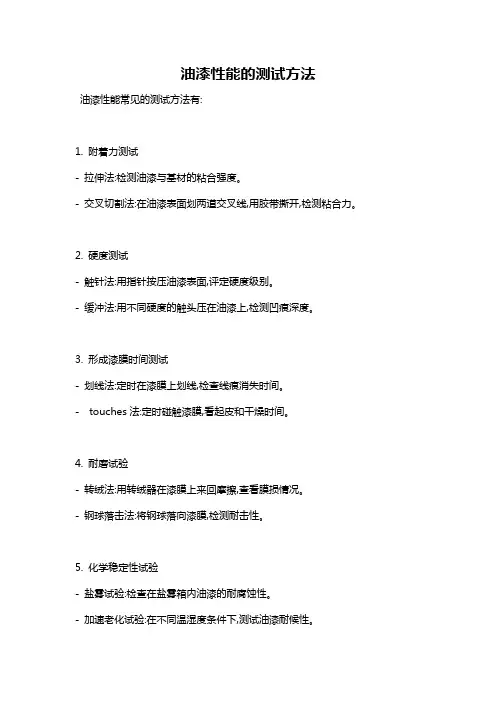

油漆性能的测试方法
油漆性能常见的测试方法有:
1. 附着力测试
- 拉伸法:检测油漆与基材的粘合强度。
- 交叉切割法:在油漆表面划两道交叉线,用胶带撕开,检测粘合力。
2. 硬度测试
- 触针法:用指针按压油漆表面,评定硬度级别。
- 缓冲法:用不同硬度的触头压在油漆上,检测凹痕深度。
3. 形成漆膜时间测试
- 划线法:定时在漆膜上划线,检查线痕消失时间。
- touches法:定时碰触漆膜,看起皮和干燥时间。
4. 耐磨试验
- 转绒法:用转绒器在漆膜上来回摩擦,查看膜损情况。
- 钢球落击法:将钢球落向漆膜,检测耐击性。
5. 化学稳定性试验
- 盐雾试验:检查在盐雾箱内油漆的耐腐蚀性。
- 加速老化试验:在不同温湿度条件下,测试油漆耐候性。
以上是常见的油漆性能测试方法,可以对漆膜性能作出全面的评定。
涂装质量的检测内容及方法
涂装质量的检测内容及方法一、涂料施工性能的检测涂料的施工性能是至关重要的，它直接影响到涂膜的质量。
现代化流水线的涂装生产中，对涂料施工性能的检测是涂装生产前的重要准备工作。
假如涂料施工出现质量问题，其缺失将是很大的。
因此，务必要在涂装前作好涂料施工性能的检测。
（一）涂料施工性能包含的内容涂料施工性能，包含从将涂料施工到被涂物上开始，至形成干燥的漆膜为止。
其中包含施工性（刷涂性、喷涂性或者刮涂性）、双组分涂料的混合性能、活化时间与使用有效时间、使用量与标准涂装量、湿膜与干膜厚度、流平性、流挂性、最低成膜温度、干燥时间、遮盖性能等。
对电泳漆、粉末涂料则各有其特定的施工性能。
对涂料施工性能的检测是对涂料能否符合被涂物需要的一个重要检验，也是防止涂装质量出问题的一个重要措施。
（二）涂料施工性能具体检测的要紧内容及方法1、使用量涂装施工的使用量，是指涂料在正常施工的情况下，在单位面积上制成一定厚度的涂膜所需用的漆量，以g/m2为单位表示。
使用量的测定，可作为设计与施工单位作估算涂料用材计划的参考。
测定的方法有刷涂法与喷涂法。
喷涂法所测得的数据，不包含喷涂时飞溅与缺失的部分，因此，它比实际消耗量低。
测试的方法我国目前执行GB－79（89）涂料使用量测定法。
2、施工性施工性用来测定涂料产品施工的难易程度。
液体涂料施工性能好，涂料用刷、喷或者刮涂等方法施工，都很容易把涂料涂装在被涂物表面上，而不易出现因涂装方法引起的涂装质量问题。
根据施工方法，对施工性分别称之刷涂性、喷涂性与刮涂性（对腻子的施工）等。
施工性的考查用实际施工结果给予定性的结论，在评定时存在着主观因素，因此最好用与标准样品比较得出结果。
测试的方法我国目前执行GB－753.6－86涂料产品的大面积刷涂试验。
3、流平性流平性是涂料施工性能中的一个重要项目。
流平性是指涂料在施工后，其涂膜由不规则、不平整的表面流展成平坦而光滑表面的能力。
涂料流平是重力、表面张力与剪切力的综合效果。
水性涂料的检测标准
水性涂料的检测标准水性涂料是一种环保型涂料，广泛应用于家居装饰、建筑涂料、汽车涂装等领域。
为了确保水性涂料的质量和安全性，需要对其进行严格的检测。
本文将介绍水性涂料的检测标准，以帮助相关行业人士更好地了解水性涂料的质量控制和安全保障。
一、外观检测。
水性涂料的外观检测是最基本的检测项目之一。
通过目测涂料的颜色、光泽、均匀度和无色杂质等情况，可以初步判断涂料的质量。
外观检测还包括对涂料的流平性、附着力和遮盖力等方面的评估，这些都是影响涂料使用效果的重要因素。
二、干燥时间检测。
水性涂料的干燥时间直接影响涂料施工的效率和涂膜的质量。
因此，干燥时间的检测是非常重要的。
通常采用倒流杯法或者触变法来测试涂料的干燥时间，确保其符合相关标准要求。
三、附着力检测。
涂料的附着力是指涂膜与基材之间的结合程度。
通过划格法、交叉切割法或者拉伸法等方法，可以对涂料的附着力进行测试，以确保其符合相关标准要求，提高涂料的使用寿命和稳定性。
四、耐水性检测。
水性涂料在潮湿环境下的耐水性能是其重要的性能指标之一。
通过浸泡法、喷淋法或者湿热循环法等方法，可以对涂料的耐水性进行测试，以确保其在潮湿环境下不会发生脱落或变色等情况。
五、耐化学品性能检测。
涂料在特定化学品环境下的稳定性也是需要关注的问题。
通过浸泡法或者刷涂法等方法，可以对涂料在酸碱溶液、有机溶剂等化学品环境下的稳定性进行测试，以确保其在特定环境下不会发生腐蚀或变质等情况。
六、环保性能检测。
作为一种环保型涂料，水性涂料的环保性能也是需要进行检测的重要项目。
主要包括挥发性有机化合物（VOC）含量、重金属含量、甲醛释放量等指标的测试，以确保涂料符合环保标准要求，对人体和环境无害。
七、其他性能检测。
除了上述几项基本的检测项目外，根据具体涂料的用途和特性，还可以进行耐磨性、耐候性、耐光性、耐热性等方面的检测，以全面评估涂料的性能和质量。
总结。
水性涂料的检测标准涵盖了涂料的外观、干燥时间、附着力、耐水性、耐化学品性能、环保性能等多个方面。
漆膜干燥时间测定
对于产品标准中规定的漆膜允许稍有黏性的漆， 如样板翻转经食指轻敲后，滤纸仍不能自由落下时， 则将样板平放在玻璃板上，用摄子夹住预先折起的滤 纸的一角，沿水平方向轻拉滤纸，滤纸拉下而样板不 动，即使漆膜上粘有滤纸纤维，也可认定漆膜已实际 干燥，但应标明漆膜稍有黏性。 2. 2. 2 压棉球法
In this paper, a brief introduction was given of the test
methods for drying time of paint film, including surface-
drying time, hard drying time as well as after-tack test,
5)%或(65 ± 5)%的条件下干燥后的样板，每隔一定时 间或达到涂料产品规定的时间后水平放置，从不小于 50 mm、不大于 150 mm 的高度上，将约 0.5 g 小玻璃 球(φ 125 ~ 250 μm)倒在漆膜表面上。10 s 后将样板倾 斜 20°，用软毛刷轻刷漆膜，目视检查，若能将全部的 小玻璃球刷掉而不损伤表面，则为表面干燥。
对于涂装施工来说，干燥时间短好些，但不是越 短越好。过长的干燥过程易使涂层在干燥过程中粘上 灰尘、杂质等影响外观和性能，并且占用生产场地， 延长施工周期。但干燥时间过短，也影响施工性，易 造成漆膜粗糙，影响流平。
涂层达到一定干燥状态的时间与涂料品种、涂层
收稿日期：2010–08–23 作者简介：黄秉升（1938–），男，四川荥经人，本科，高级工程师，杂 志主编，长期从事表面处理技术工作。 作者联系方式：(E-mail) ttydd@。
漆膜涂料性能测试项目和标准
ASTM D2247-02 涂层在
漆膜耐化学试剂 性
耐清洁性
GB/T 9274-1988 色漆和清漆 耐液体介质的测定
GB/T
9265-1988 建筑涂料 涂层耐碱性的测定
ASTM D543-95(2001) 塑料
耐化学腐蚀性试验方法
ASTM D1308-02E1 家用化学品对透明和着色有
机面漆影响的试验方法
试
ASTM D968-93(2001) 用落沙磨蚀法测定有机涂层耐磨性的试验方法
ASTM D4060-01 Taber磨蚀机法测定有机涂层耐磨性试验方法
ASTM D3884(Taber)
ASTM D6037-02 (光泽涂层)
漆膜耐磨性 DIN EN ISO12947(Martindale)
GB/T 1768-1979
备注
废止
定义
涂膜附着力
ASTM D3359-02 胶带试验测定粘合性的方法
GB/T 9286-1998 色漆
和清漆 漆膜的划格试验
GB/T 1720-1989 漆膜附着力 GB和ISO:0级最好/5
测定法
ISO 2409:1992 色漆和清漆 漆膜 级最差
的划格试验
GM 9071P:2002 涂层附着力的测试方法 ASTM:5级最好 0级
检测项目 颜色
色差或色度
光泽度试验
涂料黏度 涂料细度 涂料干燥时间 涂料流平性 涂料抗流挂性 涂膜硬度 涂膜柔韧性
漆膜涂料性能测试
检测标准
RAL 国际颜色标准色
ASTM D2244-02E1 用仪器测定颜色一致性的方法计算色差
ASTM D2616-96(2003) 用灰标评定颜色变化的试验方法 GB/T 11186.1-1989 漆膜
涂料干燥时间的几种测定方法
涂料干燥时间的几种测定方法干燥时间在涂料工业中扮演着至关紧要的角色。
涂料的从液态到固态的干燥过程被分为表面干燥、实际干燥和完全干燥三个阶段。
这个过程的掌控和测定对于确保涂层的质量和性能至关紧要。
在本文中，我们将深入探讨干燥时间的概念，不同的测定方法，以及其在涂料工业中的紧要性。
概念涂料的干燥是指从涂布液体涂料到形成坚固膜的过程。
这个过程可以分为三个关键阶段：表面干燥、实际干燥和完全干燥。
表面干燥是指涂料表面开始干燥，通常表现为涂料膜的外层开始变得干燥，但内部仍然潮湿。
实际干燥是指整个涂料膜已经干燥，包含内部。
完全干燥则是指涂料膜中的全部溶剂都已经挥发，膜已经完全固化。
为了测定涂料的干燥时间，通常只测定表面干燥和实际干燥这两个阶段。
这是由于完全干燥所需的时间相对较长，难以快速测定。
表面干燥和实际干燥的测定方法多种多样，依据不同的标准和需求可以选择不同的方法。
测定方法一种常见的表面干燥测定方法是吹棉球法。
依照GB/T172879标准的规定，操作方法是将一个脱脂棉球放在漆膜表面，然后用口吹棉球。
假如能够吹走棉球而不留下棉丝，那么就可以认为表面已经干燥。
需要记录实现表面干燥所需的最长时间，或者依据规定的表面干燥时间来判定涂层是否合格。
吹棉球法是一种简单而有效的方法，特别适用于涂料表面干燥的快速测定。
它可以帮忙涂料制造商确保在涂料施工后，表面已经充分干燥，以允许进行下一步的处理或操作。
实际干燥的测定方法实际干燥的测定方法有多种选择，其中一种常见的方法是压滤纸法。
依据GB/T1728标准的规定，操作方法是在漆膜上放置一片滤纸或一个脱脂棉球，然后使用干燥试验器（干燥砝码，重200g）将其压在漆膜上。
经过30秒后，移去试验器，将样板翻转。
假如滤纸能够自由落下或漆膜上没有棉球痕迹和失光现象，那么就可以认为实际干燥已经实现。
需要记录实现实际干燥所需的最长时间，或者依据规定的实际干燥时间来判定涂层是否合格。
压滤纸法是一种常用的实际干燥测定方法，它可以帮忙确保整个涂料膜已经干燥，以满足特定的质量要求。
