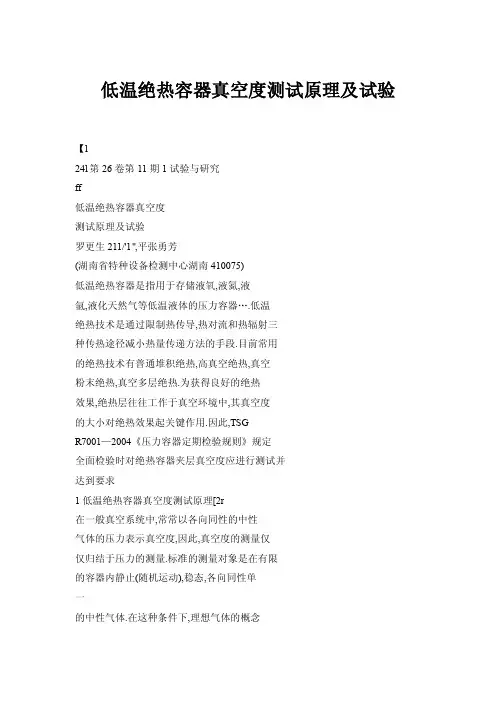

低温绝热容器真空度测试原理及试验【l24l第26卷第11期1试验与研究ff低温绝热容器真空度测试原理及试验罗更生211/'1",平张勇芳(湖南省特种设备检测中心湖南410075)低温绝热容器是指用于存储液氧,液氮,液氩,液化天然气等低温液体的压力容器….低温绝热技术是通过限制热传导,热对流和热辐射三种传热途径减小热量传递方法的手段.目前常用的绝热技术有普通堆积绝热,高真空绝热,真空粉末绝热,真空多层绝热.为获得良好的绝热效果,绝热层往往工作于真空环境中,其真空度的大小对绝热效果起关键作用.因此,TSGR7001—2004《压力容器定期检验规则》规定全面检验时对绝热容器夹层真空度应进行测试并达到要求1低温绝热容器真空度测试原理[2r在一般真空系统中,常常以各向同性的中性气体的压力表示真空度,因此,真空度的测量仅仅归结于压力的测量.标准的测量对象是在有限的容器内静止(随机运动),稳态,各向同性单一的中性气体.在这种条件下,理想气体的概念较符合客观实际,即P=nkT成立.测量时气体温度7_一定的条件下,气体压力p正比于分子密度n,因此可以用气体的压力或分子密度表示真空度.但真空低温绝热设备中,常常含有水蒸汽,油蒸汽等可凝性汽体,常常伴随着温度变化和设备内各处的温度不均匀,在某些工艺过程中还存在非稳态的气体定向流动.因此,在测量真空度及选择真空测量仪器时应注意实际工艺条件及其对测量值的影响.真空测量仪有弹性元件真空计,电容式薄膜真空计,电阻(热偶)真空计,电离真空计.本文将详细分析热偶真空计,电离真空计的工作原理.1.1热偶真空计测试原理热偶真空计是根据在低压力下气体分子热传导与压力有关的原理制成的真空测量仪器,结构如图1所示.加热丝通以电流『力口热,在热平衡时,加热丝产生的欧姆热Rwl等于热丝引线传热量0,辐射传热Q和气体传热Q.之和,即Rwl=0+QK+0(1)式(1)中Qr在低压下与气体的压力有关,即加热丝温度是气体压力的函数T=,(p),因此,可以根据加热丝的温度7-来确定气体压力p1.…,太:2…,&:3J11I热鲐;4热似;5热ftz源;6fIzf器;7』I:父;8接!系统图1热偶真空计结构热偶真空计性能稳定,其测量范围一般为10～01Pa,采用热对流现象可使测量上限扩展至01MPa.设置测量下限的主要因素是热丝引线传热量0和辐射传热Q;设置测量上限的因素是:真空度过低时,气体热传导已与压力无关.1.2电离真空计测试原理电离真空计是根据气体分子与电子相互碰撞产生电离的原理制成的,如图2所示.它用来测量高真空度,可测范围为0133～1.33X10Pa.实验表明,在压强P≤O1Pa时,有下列关系成立/+//.=KP(2)式(2)中/为栅极电流,P为气体压强,/为灯丝发出电子与气体分子碰撞后使气体分子电离产生正离子而被板极收集形成的离子电流. ,(为比例常数.可见,/.不变,经绝对真空计校准后,/+值反映真空度.该仪器只有在真空度达到01Pa以上时,才能打开电离规管灯丝.否则.将损坏规管.筒状…饭;2被披测试系统;3.…檄;4栅极图2电离真空计结构2低温液氧贮槽真空度现场测试尊受湖南长钢气体有限公司委托,笔者对其一液氧贮槽进行全面检验,其参数见表1.按TSG R7001004要求进行真空度测试.测量前根据设计图纸及容器结构标牌找出真空度测试口, 根据测试口结构选择相应测量仪器.表I液氧贮槽设计参数i}Iii没II濉J利J剪1{1介质锌制造/,}/≮/l1】fI～f火l简火套I;】必{阳火珠光j波_J』】I3(H()235I{()88一()l—l96常温液3()欣化】.砂【槭』'测试仪器选用美国TeledyneModelHPM4/6便携式热偶真空计.该仪器配用DV-4和DV型规管,可在DV一6与DV-4两个范围问开关变换测量.DV一4测量范围:001～20Torr(0.01l中国特种设备安全I25to20mbar);DV-6测量范围:0001～1lorr(0001to1.3mbar).按照设计及TSGR7001—2004要求,测量时选用DV-6档.测量前采用购置仪器配置的Hastings校准管进行校准.环境温度为26oC.将真空计测试接口与液氧贮槽测试接口连接好,等数据稳定时读数,发现数据为0088Torr (11.7Pa)>10Pa,超出TSGR7001—20O4规定,但是历史记录及现场压力表数据显示液氧贮槽现场工作压力一直很稳定,逐步分析原因.将真空计测试接El拔出,发现液氧贮槽规管氧化有铜锈,由此引起真空计零点漂移及灵敏度的改变.清除铜锈及杂质后,再次进行测量.经多次测量数据稳定在028～0.29Torr(3.7～38Pa)问,符合GB/T18443.2—200及TSGR7001—2004的要求.另外,现场检验发现大量低温绝热容器真空度测试规管外罩被焊死或采用其他不可拆卸装置.造成现场无法进行真空度的测试.建议低温绝热压力容器制造厂家在制造该类容器时规管外罩采用可拆卸方式.|3镱束语薯:文章首先详细分析了低温绝热容器真空度测试原理及真空计工作原理.接着笔者在检验过程中采用热偶型真空计对一低温液氧贮槽进行真空度测试.起始测试数据超出规则要求,经排除干扰因素后,最终的测量结果符合规定.因此,在实际检验过程中,掌握绝热容器夹层真空度测量原理及测试仪器工作原理,并结合分析容器的运行记录,对把握测量结果的正确性是非常重要的参考爻献1尚巍,姜秀海.低温绝热容器定期检验方法的探讨. 低温与特气,2009,l27(16):25～262陈国邦.张鹏着.低温绝热与传热技术.科学出版社.2004.93rrs(7001—2O【)4压力容器定期检验规则4徐成海,等着.真空低温技术与设备.北京:冶金5L. 业出版社.2007.95(B/rrl84432—2()[)1低温绝热压力容器试验方法.真空度测量(收稿日期2010—05—11)。
低温绝热压力容器定期检验细则模版（三篇）
低温绝热压力容器定期检验细则模版第一章总则第一条为了确保低温绝热压力容器的安全运行，预防事故和保护环境，本细则规定了低温绝热压力容器定期检验的范围、内容、方法和要求。
第二条本细则适用于使用气体或液化气体进行低温储存的绝热压力容器的定期检验。
第三条低温绝热压力容器定期检验应严格按照国家相关法律、法规和标准进行，确保符合安全技术规范。
第四条低温绝热压力容器的定期检验应由具备相应资质和经验的检验机构执行。
第五条低温绝热压力容器定期检验的周期为不超过两年，具体周期根据压力容器的使用情况和相关法规要求来确定。
第二章检验内容第六条低温绝热压力容器定期检验的内容包括以下项目：1. 系统检查：检查低温绝热压力容器的整体情况，包括外观、标志、阀门、管道等。
2. 材料检查：检查低温绝热压力容器的材料证明文件、钢板材质、焊接缺陷、非破坏性检测报告等。
3. 设备泄漏检查：检查低温绝热压力容器与管道连接处、阀门、泄压阀等是否存在泄漏现象。
4. 管道安全保护检查：检查低温绝热压力容器的防静电措施、防爆装置和防火装置等。
5. 焊接接头检查：检查低温绝热压力容器的焊缝、焊接材料、焊接接头的可靠性和完整性。
6. 运行记录检查：检查低温绝热压力容器的运行记录、维护记录和事故记录等。
7. 探伤和超声波检测：对低温绝热压力容器关键部位进行探伤和超声波检测，确保无裂纹、损伤等缺陷。
8. 系统压力测试：对低温绝热压力容器进行系统压力测试，检测其耐压性能。
第七条检验内容可根据实际情况进行适当调整，但不能减少检验项目，应确保对低温绝热压力容器的安全性进行全面评估。
第三章检验方法第八条低温绝热压力容器定期检验的方法包括以下几种：1. 目视检查：通过目视观察低温绝热压力容器的外观、标志、阀门等进行检查。
2. 手触检查：通过手触低温绝热压力容器的表面和周围的阀门、管道等进行检查，确保没有异常情况。
3. 检测仪器检查：通过使用相应的检测仪器对低温绝热压力容器的泄漏、温度、压力等进行检测。
交通安全法LNG气瓶

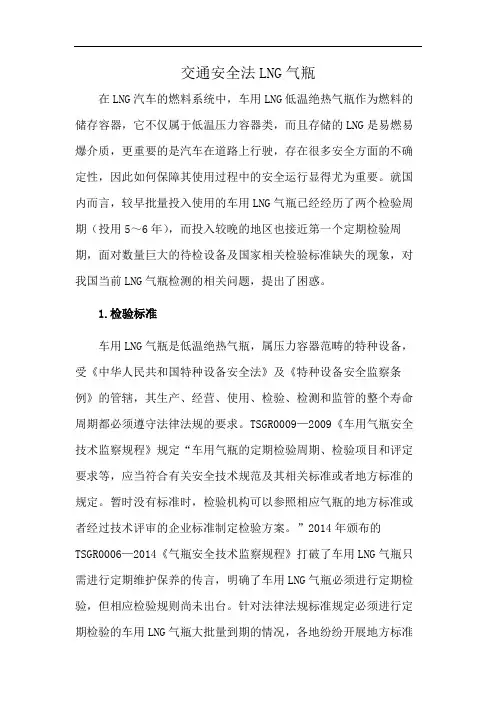

交通安全法LNG气瓶在LNG汽车的燃料系统中，车用LNG低温绝热气瓶作为燃料的储存容器，它不仅属于低温压力容器类，而且存储的LNG是易燃易爆介质，更重要的是汽车在道路上行驶，存在很多安全方面的不确定性，因此如何保障其使用过程中的安全运行显得尤为重要。
就国内而言，较早批量投入使用的车用LNG气瓶已经经历了两个检验周期（投用5～6年），而投入较晚的地区也接近第一个定期检验周期，面对数量巨大的待检设备及国家相关检验标准缺失的现象，对我国当前LNG气瓶检测的相关问题，提出了困惑。
1.检验标准车用LNG气瓶是低温绝热气瓶，属压力容器范畴的特种设备，受《中华人民共和国特种设备安全法》及《特种设备安全监察条例》的管辖，其生产、经营、使用、检验、检测和监管的整个寿命周期都必须遵守法律法规的要求。
TSGR0009—2009《车用气瓶安全技术监察规程》规定“车用气瓶的定期检验周期、检验项目和评定要求等，应当符合有关安全技术规范及其相关标准或者地方标准的规定。
暂时没有标准时，检验机构可以参照相应气瓶的地方标准或者经过技术评审的企业标准制定检验方案。
”2014年颁布的TSGR0006—2014《气瓶安全技术监察规程》打破了车用LNG气瓶只需进行定期维护保养的传言，明确了车用LNG气瓶必须进行定期检验，但相应检验规则尚未出台。
针对法律法规标准规定必须进行定期检验的车用LNG气瓶大批量到期的情况，各地纷纷开展地方标准的申请工作。
目前，在国家检验标准缺失的情况下，各检验机构主要以以下几种形式进行车用LNG气瓶的定期检验。
1）参照低温绝热气瓶的地方检验标准，编制相应的车用LNG气瓶定期检验或在线检验的质保体系，依此作为进行合法定期检验的依据。
2）依托针对性的科研项目成果，以车用LNG气瓶的安全性评价暂代缺失的定期检验规则对到期的车用LNG气瓶进行安全性评估，给出为期一年左右的安全使用期限。
3）与有经验的检验单位合作，借助其检验技术及能力进行当地到期的车用LNG气瓶的定期检验。
DB37T_2496—2014_低温绝热气瓶定期检验与评定(排)
6
审核气瓶产品合格证、质量证明书、使用说明书、气瓶注册登记证（书）、历次检验报告及运行记录、改造、维修资料。
核查盛装介质与原始资料是否相符，了解气瓶使用频率和状况、使用方法，使用过程中有无异常，上次检验报告中存在问题是否整改。
6
逐只检查、核对并记录瓶制造铭牌和检验标志。记录内容包括制造国别、制造单位或代号、出厂编号、出厂年月、公称工作压力、充装介质、公称容积、净重、上次检验日期。
各项检验结果存在影响安全使用的缺陷，综合检验结论为不合格。
8
8
检验单位认真填写低温绝热气瓶定期检验记录（见附录C）、低温绝热气瓶静态蒸发率测试记录表（见附录D、附录E），并对检验的气瓶出来自检验报告（见附录F）。8
凡经检验合格的气瓶，应在气瓶的保护罩适当部位上安装检验标志牌，检验标志牌安装位置应便于观察，固定牢固，不妨碍正常操作。
在试验过程中，如出现泄漏、明显变形、或保压期间有压力回降现象的气瓶为不合格，因附件组装不当而产生泄漏现象，允许重新组装后再对其进行试验。
7
检验人员综合以上各项检验结果，给出综合检验结论，综合检验结论为合格和不合格两种。综合结论为合格的，同时给出下次定期检验日期。
各项检验结果不存在影响安全使用的缺陷，或者经过修理、更换后，确认缺陷已经消除的，综合检验结论为合格。
静态蒸发率测试
以上检验项目合格后，进行静态蒸发率的测试。气瓶的静态蒸发率测试按GB/T 18443.5－2010规定进行。
气瓶的静态蒸发率要求：定期检验气瓶静态蒸发率＜2倍额定（出厂）静态蒸发率指标。
气瓶的静态蒸发率试验介质宜采用液氮，当条件受限时，可采用实际储存的介质为试验介质，并保持瓶内至少有1/2的充装介质。试验介质为液氧的被检件不应与充装易燃易爆介质的被检件在邻近区域内同时进行试验。
低温绝热气瓶定期检验与评定
7
爆破片装置有无异常情况
有□ 无□
8
管路有无泄露等异常况
有□ 无□
9
使用过程中有无其他异常情况
有□ 无□
问题2
• 对标准中规定的检验项目，如气瓶运行记录项目，在实际检验中 对方未提供的情况下，检验报告应如何体现合适？ • 在定期检验基本看不到运行记录，无法掌握气瓶的使用情况。但 是由于低温绝热气瓶运行情况与其它气瓶相差很大，，要求气瓶 送检单位对气瓶进行日常检查，但没有规定时间间隔。
检验准备
• 4.3.1技术档案资料审查
使用登记证
质量证明书
送检表
产品合格证
制造监督检验证书
4.3.1、检验档案资料审查
• 附录A（资料性附录）低温绝热气瓶日常检查记录 • A1焊接绝热气瓶日常检查记录
气瓶编号 序号 1 2 3 4 5 6 检查项目 外壳有无异常结露，结霜现象。 外壳有无变形等机械损伤 安全阀有无异常情况 阀门有无泄漏，变形等机械损伤 液位计指示有无异常情况 压力表有无异常情况 检查日期 检查结果 有□ 无□ 有□ 无□ 有□ 无□ 有□ 无□ 有□ 无□ 有□ 无□ 备注 检查人员
2、规范性文件
•略
3、检验机构
• 承担气瓶定期检验的检验机构，应符合GB/T 12135的要求，并按 TSG Z001经特种设备安全监督管理部门核准。
焊接绝热气瓶检验流程
• 1接受委托检验 • 2铭牌等各项数据采集 • 3外观检查与评定 • 4安全附件检查 • 5其它附件检查及管路检测 • 6气密性试验 • 7静态蒸发率实验，有需要、夹层真空度检测（气瓶夹层真空度 缺失，冷态，抽真空检测合格） • 8气瓶检验合格，出具检验报告
压制明显突起“O2”,N2O,LNG等介质符号，又未在明显位置粘贴介质标签的。
低温绝热压力容器定期检验细则
低温绝热压力容器定期检验细则低温绝热压力容器是一种重要的工业设备，广泛应用于各种化工、制药、食品、半导体和航空航天等领域。
由于其在高压、低温条件下长期运行，其安全性能及可靠性至关重要。
本文旨在介绍低温绝热压力容器的定期检验细则，以确保其安全可靠运行。
一、检验部位和检验周期低温绝热压力容器的检验应当包括容器本体、管道和附件等。
检验周期应按照以下要求进行：•容器本体和附件每年至少检验一次；•管道每两年至少检验一次；•爆破片、安全阀、仪表、泄压阀等关键部位应当实行日常检查和不定期检验。
二、检验内容低温绝热压力容器的检验应包括以下内容：1. 外部检查外部检查应涵盖容器本体、附件和管道网络，旨在确定是否存在破裂、变形、裂纹、腐蚀、老化、泄漏等情况，是否符合安全标准，确定是否需要进行进一步的内部检验和维护。
2. 内部检验内部检验通过人工、无损和钢球法等方法来检查容器内部的裂缝、疲劳、变形、溶解、松动等，同时检查附件的材料状况和连接状况，包括对于容器的密封性进行检查。
3. 特殊检验特殊检验包括对于容器内部的压力进行检查，确定是否存在泄漏、变形和异常等状况。
同时对于附件的材料、精度和安装情况进行检查确定是否存在异常状况。
在此基础上，对容器的安全阀、疏水阀、泄压开关等进行检查，以确保设备安全运行。
三、检验记录和处理在每次检验开始前，应当制定检验记录和处理方案，并指定特定的责任人负责检验工作的组织和管理。
检验工作的内容和记录应当详细记录，涵盖设备名称、检验时间、检查人员、检验内容、检测结果、建议的维护工作等信息。
通过数据分析和维护报告，制定相应的维护计划，以增强设备的可靠性和可维护性，及时处理检验中发现的问题并且尝试预防类似的问题在未来的工作中出现。
四、结论低温绝热压力容器的定期检验需要充分考虑设备运行环境和应用需求，在检验工作中重视安全标准和运行可靠性。
应该设定严格的检查标准和检查周期，开展充分的检验工作，及时处理检验中发现的问题，完善维护管理工作，以保障设备的安全可靠运行。
低温绝热气瓶重点检验项目和技术要点
低温绝热气瓶重点检验项目和技术要点摘要：随着低温技术的不断发展、适用领域的不断延伸，目前已应用到工业生产和民用生活领域。
低温绝热气瓶又被成为焊接绝热气瓶，主要用来储存液氧、液氮、液氩等低温液化气体，有着安全可靠、使用方便.装载率高以及重复使用等特点，近几年来发展迅速。
低温绝热气瓶的结构为全封闭真空夹层容器，由低温液体作为介质，内胆无法直接检验。
另一方面，在检验规范、规程方面没有统一的规定，实际检验中较为繁琐，增加了检验工作的难度。
笔者根据检验实践中的体会，提出检验流程中的重要环节和主要侧重点，与同行们共同商榷。
关键词：低温绝热气瓶；重点检验项目；检验技术一．检验参考依据低温绝热气瓶定期检验工作开展的依据和技术规范是首要解决的问题，由于我国设计、制造低温绝热气瓶的国家标准公布较晚（2010.04.01实施），目前进入定期检验周期的低温绝热气瓶的国内生产制造厂家都是按各自企业标准和参照美国运输部DOT4L《焊接绝热气瓶》标准制造。
我国对低温绝热气瓶管理和检验在《气瓶安全监察规程》中规定了低温绝热气瓶的定期检验周期为3年。
但是长期以来，低温绝热气瓶定期检验的相关安全技术规范和定期检验评定标准的制定却远远滞后于该类气瓶的发展（至今未颁布）。
低温绝热气瓶结构形式是基于大型低温储运设备独特的真空夹套式结构。
其结构分为4部分：不锈钢内、外胆、高真空绝热夹层、内置式蒸发器、增压盘管和阀门管路安全系统。
即在密闭金属内胆与外壳体间布置若干层反射屏及隔热材料，并使夹层达到一定真空度，形成的高真空绝热区域，能够有效地阻止热量以热辐射、对流或传导的方式进入内胆，达到无损储存的目的。
该类气瓶在制造过程中涉及到低温、真空、氦质谱检漏、压力容器等诸方面综合技术，是结合低温绝热压力容器制造技术的一种技术密集型产品。
二．重点检验项目和技术要点（一）技术资料审查在该阶段应关注历次定期检验报告的检验情况，尤其是气瓶夹层真空度的变化速率，其直接影响到该气瓶是否能安全运行到下一个检验周期的评定。
