船体结构大间隙堆焊焊接工艺
(完整版)建造船舶船体焊接工艺
建造船舶船体焊接工艺一、总则：1、要求施工者严格按照《焊接规格表》进行施工；2、船体艏艉外板的对接缝（非自动焊拼板部分）应先焊横向焊缝，后焊纵向焊缝；3、在建造过程中，先焊对接焊缝，后焊角焊缝；4、整体建造部分和箱体分段等应从结构的中央向左右和前后逐格对称的进行焊接，由双数焊工对称施焊；5、凡超过1m以上的收缩变形量大的长焊缝，应采用分段退焊法或分中分段退焊进行焊接缝；6、在焊接过程中，先焊收缩变形量大的焊缝，再焊变形量小的焊缝；7、边箱分段、内底分段、甲板分段、艏艉分段分层建造，在合拢口两边应留出200~300mm的外板缝暂不接焊，以利合拢时装配对接，且肋骨、舱壁及平台板等结构靠近合拢口一边的角焊缝也暂不焊接，等合拢缝焊完后再焊；8、靠舷侧的内底边板与纵骨、底外板与纵骨至少要留一条纵骨暂不焊接，避免自由边波浪变形太大，不利于边箱合拢；9、二层底分段艏艉分段大合拢，边箱分段合拢的对接缝要用低氢型（碱性）焊条或用相同级别的711、712的CO2焊丝对称焊接，一次性连续焊完；10、构件、分段、分片等部件各自完工后要自检、互检、报检，把缺陷修补完毕，把合格品送下一道工序组装，没有拿到合格单的部件不能放到下一道工序组装。
二、焊接材料使用范围的规定（一）焊接下列船体结构和部件应采用低氢型焊条（碱性焊条）或相同级别的711、712系列的CO2焊丝。
1、船体环型对接焊缝，中桁材对接缝，合拢口处骨材对接焊缝；2、主机座及其相连接的构件；3、艏柱、艉柱、艉轴管、美人架等；4、桅杆座及腹板、带缆桩、导缆孔、锚机座、链闸及其座板等；5、艉拖沙与外板结构等；6、上下舵杆与法兰，舵杆套管与船体结构之间的连接。
（二）普通钢结构的焊接用酸性E4303焊条焊接或JM-56系列CO2焊丝焊接；（三）埋弧自动拼板，板厚≥8mm,用Ф4.0mm焊丝焊接，板厚5~8mm，用Ф3.2mm焊丝焊接；三、间断焊角接焊缝，局部加强焊的规定1）组合桁材、强横梁、强肋骨的腹板与面板的角焊接缝在肘板区域内应为双面连续焊；2）桁材、肋板、强横梁、强肋骨的端部加强焊长度应不小于腹板的高度，但间断的旁桁材端部可适当减小但要≥300mm；3）纵骨切断处端部的加强焊长度应不小于1个肋距；4）骨材端部削斜时，其加强焊长度不小于削斜长度，在肘板范围内应双面连续焊；5）用肘板连接的肋骨、横梁、扶强材的端部的加强焊，在肘板范围内应双面连续焊；6）各种构件的切口、切角、开孔（如流水孔、透气孔、通焊孔等）的两端应按下述长度进行包角焊；①当板厚＞12mm时，包角焊长度≥75mm；②当板厚≤12mm时，包角焊长度≥50mm；7）各种构件对接接头的两侧应有一段对称的角焊缝其长度不小于75mm；四、其他的规定：1）锚机座、链闸、系缆桩底座、桅杆底座等受力部位的甲板与横梁、纵骨等是间断焊缝的应改为双面连续角缝。
船体结构焊接工艺#
2.3.2埋弧自动焊:焊丝H08MnA/H10Mn2(φ4.8)，焊剂SJ101等
2.3.3单面CO2气体保护衬垫焊:焊丝KFX-712C(φ1.2)等。
衬垫：JN系列；
CO2气体（纯度不低于99.5%）
2.1.5角焊缝应尽量采用CO2气体保护焊,减少手工电弧焊。
2.1.6外板与铸钢件的对接：采用手工电弧焊或CO2气体保护焊进行焊接，反面无法施焊的部位采用垫板焊。
2.2焊接坡口要求:
2.2.1对接焊缝：坡口要求按《焊接基本规程》（ZJC426-6H201002HB）执行。
2.2.2角接焊缝：
①不开坡口的按《焊接规格表》（SDA-BC118KC3-110-(006-010)）执行。
4.1.8横舱壁与内底板的角接缝：采用CO2气体保护焊
4.1.9纵骨、桁材对接：采用手工焊或CO2焊。
4.1.10所有角焊缝应尽量采用CO2焊,减少使用手工电弧焊.
4.2焊接坡口要求:同2.2.
4.3焊接材料及焊接辅助材料:
4.3.1手工电弧焊: J507等。
4.3.2埋弧自动焊：焊丝H08MnA/H10Mn2,焊剂SJ101等
一、概述：
1.本工艺适用于118000T散货船船体钢结构的焊接。有关本工艺中未涉及的内容，请按《船体结构焊接原则工艺》（ZJSS-CT002-97）浙江船厂工厂标准执行。
2.从事船体结构作业的焊工必须通过GL或由GL确认的焊工资格测试，并拥有GL签发或由GL认同的焊工资格证书。
3.焊接材料如焊条、焊丝必须采用具有GL证书的厂家生产的产品。焊接材料的管理按浙江船厂工厂标准《焊接材料的验收、存放和使用》（ZJSS-CT001-97）执行。
典型船体结构的焊接工艺
第八章典型船体结构的焊接工艺第一节船体钢材的焊接性焊接性的试验目的：为了评定焊接结构的可靠性，是否存在气孔、夹渣、裂纹等；焊缝及焊接接头强度、塑性、冲击韧性等力学性能和抗腐蚀性、时效、耐磨、耐热及耐酸性等耐久性。
一、船用碳素钢的焊接性船体外板用钢材一般使用优质低合金钢，内结构可用普通低合金碳素钢。
内河船舶普遍采用优质碳素钢因含碳量较低，焊接性能较好。
无需采取特殊措施。
二、船用低合金钢的焊接船用低合金钢的焊接性能也较好，不需采取特殊措施。
但选用高强度低合金钢，焊接时可能出现焊接缺陷，可用工艺措施控制焊接缺陷的产生。
第二节船体结构焊接工艺基本原则一、焊接程序的一般原则选择并严格执行焊接程序可减小结构变形和内应力。
一般原则：1、外板、甲板对接缝：○1错开板缝：先横向焊，后纵向焊；○2平列板缝：先纵向焊，后横向焊。
2、同时存在对接缝和角焊缝：先焊对接缝，后焊角焊缝。
3、整体或分段建造时：从结构中央向左右、前后对称焊接。
4、有对称中心线的构件：双数焊工对称焊。
5、手工电弧焊长缝：分段退焊或分中分段退焊。
6、同时存在单层焊缝和多层焊缝：先焊多层，后焊单层。
多层焊各层方向相反，接头错开。
7、分段或总段外板纵缝及纵向构件与外板的角焊缝两端200-300mm：先不焊，以利于船台装配时对接。
8、内结构靠近总段大接缝一边的角焊缝：在大接缝焊接后再焊。
9、应力较大的大接缝：焊接过程不能中断，应连续完成。
10、分段中的焊接缺陷应在上船台前修补，不应在船台上进行。
二、焊接材料使用范围的规定重要船体构件和部件应采用碱性低氢焊条（使用直流焊机）：○1用低合金钢建造的所有船体焊缝；○2用碳素钢建造的船体大合拢环形对接焊缝和桁材对接焊缝；○3船壳冰带区的端接缝和边接缝；○4船长大于90m的舷顶列板与强力甲板在船中0.5L区域内的角接焊缝；○5桅杆、吊杆、吊艇架及其受力构件；○6拖钩架；○7主机座及其相连接的构件；○8艏柱、艉柱、艉轴架。
典型船体结构的焊接工艺处理
典型船体结构的焊接工艺处理第八章典型船体结构的焊接工艺第一节船体钢材的焊接性焊接性的试验目的：为了评定焊接结构的可靠性，是否存在气孔、夹渣、裂纹等；焊缝及焊接接头强度、塑性、冲击韧性等力学性能和抗腐蚀性、时效、耐磨、耐热及耐酸性等耐久性。
一、船用碳素钢的焊接性船体外板用钢材一般使用优质低合金钢，内结构可用普通低合金碳素钢。
内河船舶普遍采用优质碳素钢因含碳量较低，焊接性能较好。
无需采取特殊措施。
二、船用低合金钢的焊接船用低合金钢的焊接性能也较好，不需采取特殊措施。
但选用高强度低合金钢，焊接时可能出现焊接缺陷，可用工艺措施控制焊接缺陷的产生。
第二节船体结构焊接工艺基本原则一、焊接程序的一般原则选择并严格执行焊接程序可减小结构变形和内应力。
一般原则：1、外板、甲板对接缝：○1错开板缝：先横向焊，后纵向焊；○2平列板缝：先纵向焊，后横向焊。
2、同时存在对接缝和角焊缝：先焊对接缝，后焊角焊缝。
3、整体或分段建造时：从结构中央向左右、前后对称焊接。
4、有对称中心线的构件：双数焊工对称焊。
5、手工电弧焊长缝：分段退焊或分中分段退焊。
6、同时存在单层焊缝和多层焊缝：先焊多层，后焊单层。
多层焊各层方向相反，接头错开。
7、分段或总段外板纵缝及纵向构件与外板的角焊缝两端200-300mm：先不焊，以利于船台装配时对接。
8、内结构靠近总段大接缝一边的角焊缝：在大接缝焊接后再焊。
9、应力较大的大接缝：焊接过程不能中断，应连续完成。
10、分段中的焊接缺陷应在上船台前修补，不应在船台上进行。
二、焊接材料使用范围的规定重要船体构件和部件应采用碱性低氢焊条（使用直流焊机）：○1用低合金钢建造的所有船体焊缝；○2用碳素钢建造的船体大合拢环形对接焊缝和桁材对接焊缝；○3船壳冰带区的端接缝和边接缝；○4船长大于90m的舷顶列板与强力甲板在船中0.5L区域内的角接焊缝；○5桅杆、吊杆、吊艇架及其受力构件；○6拖钩架；○7主机座及其相连接的构件；○8艏柱、艉柱、艉轴架。
船体焊接工艺
二、船体焊接工艺1、概述本工艺对本公司在船舶建造过程中对焊工、焊接材料、焊接工艺认可，焊接程序以及焊接质量等作了规定，本工艺适用于本公司建造的集装箱船、散货船、油船以及其他类型船舶的建造。
2、对焊工的要求2.1凡在本公司建造的船舶上进行电焊的焊工应持有由CCS签发的合格焊工证书。
2.2所持证书应在有效期内。
2.3焊工在船上的允许施工范围应在焊工合格证合格项目的覆盖范围内。
3、焊接材料的选用3.1凡用于船上焊接的所有焊接材料均应符合CCS船级社的要求，并具有焊接材料合格证书；3.2手弧焊焊条牌号有J422、J507，埋弧自动焊。
焊丝牌号为H08A,配用的焊剂HJ431；3.3在下列情况必须采用碱性低氢焊条(例如J507)；3.3.1船体大合拢时的环形对接缝和纵桁材的对接缝；3.3.2具有冰区加强的船舶，船体外板端接缝和边接缝；3.3.3吊艇架、系缆桩等承受强大载荷的舾装件及其所有承受高应力的零部件；3.3.4要求具有较大刚度的构件，如艏框架、艉框架等，及其与外板和船体骨架的接缝；3.3.5主机基座及其相连的构件。
4、焊接材料的保管和发放4.1进厂焊接材料应由专职检验人员进行入库检验，对焊接材料的名称、牌号、型号、规格、批号、生产日期、入库日期、有效期、生产厂等，确认后方可入库。
4.2焊材库应满足以下条件4.2.1通风良好，干燥；4.2.2室温不低于5℃，相对于湿度不大于60％；4.2.3设量货架、垫离地面、远离墙壁、采用防潮剂和去湿剂等。
4.2.4对焊条的品种分类堆放，作好标识，以防发错。
5、焊接材料的发放和领用5.1焊条在使用前应经过烘干，烘干的要求如下：5.1.1 70～150℃烘焙一小时，如包装完好，未受潮的酸性焊条，可不必烘焙；5.1.2对于碱性焊条，使用前，必须经350℃烘焙2小时，后降为150℃保温1小时，随烘随用。
5.1.3烘焙时，焊条堆放一般为1～4层，不能太厚，防止焊条受热不均匀和便于潮气的排除。

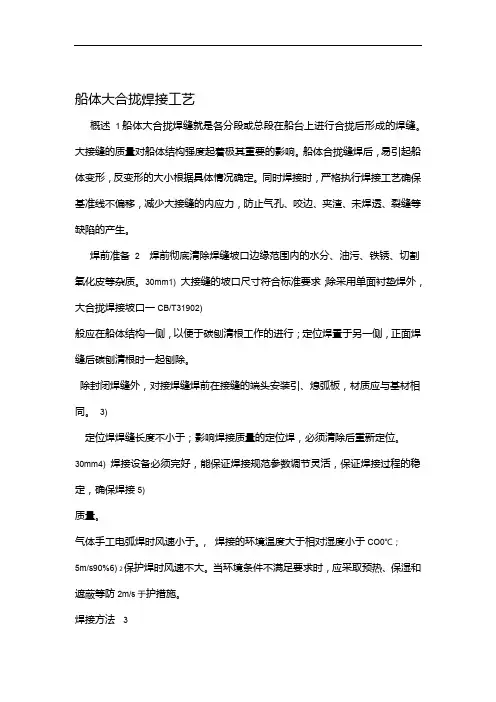

船体大合拢焊接工艺
船体大合拢焊接工艺概述1船体大合拢焊缝就是各分段或总段在船台上进行合拢后形成的焊缝。
大接缝的质量对船体结构强度起着极其重要的影响。
船体合拢缝焊后，易引起船体变形，反变形的大小根据具体情况确定。
同时焊接时，严格执行焊接工艺确保基准线不偏移，减少大接缝的内应力，防止气孔、咬边、夹渣、未焊透、裂缝等缺陷的产生。
焊前准备2焊前彻底清除焊缝坡口边缘范围内的水分、油污、铁锈、切割氧化皮等杂质。
30mm1)大接缝的坡口尺寸符合标准要求；除采用单面衬垫焊外，大合拢焊接坡口一CB/T31902)般应在船体结构一侧，以便于碳刨清根工作的进行；定位焊置于另一侧，正面焊缝后碳刨清根时一起刨除。
除封闭焊缝外，对接焊缝焊前在接缝的端头安装引、熄弧板，材质应与基材相同。
3)定位焊焊缝长度不小于；影响焊接质量的定位焊，必须清除后重新定位。
30mm4)焊接设备必须完好，能保证焊接规范参数调节灵活，保证焊接过程的稳定，确保焊接5)质量。
气体手工电弧焊时风速小于。
，焊接的环境温度大于相对湿度小于CO0℃；5m/s90%6) 2保护焊时风速不大。
当环境条件不满足要求时，应采取预热、保湿和遮蔽等防2m/s于护措施。
焊接方法 3为提高工效，减少焊弧变形，本船拟采用埋弧自动焊、气体保护焊、陶质衬垫COCO22焊、手工电弧焊等焊接方法。
陶质衬垫焊打底，埋弧自动焊盖面的大合拢时甲板和双层底的内底板对接缝采用CO1) 2焊接方法。
陶质衬垫焊，舷侧外板采用陶质衬垫焊（利用COCO船体底板采用在船体中部，CO2) 222全方位自动焊机）。
气体保护焊进行焊接；在密闭和狭在船体首部和尾部等线型变化较大部位，采用CO3)2小空间不能采用气体保护焊的部位采用手工电弧焊（碱性焊条施焊）。
CO2大合拢缝的焊接顺序4大合拢缝的焊接应先焊总（分）段之间的壳板对接缝，再焊其结构间的对接焊缝，然后焊结构与壳板的角焊缝；先焊立角焊，后焊平角焊；手工焊时对较长的焊缝应采用分中对称分段退焊法；大合拢焊缝装配报检合格后，在小时内进行焊接。
建造船舶船体焊接工艺
建造船舶船体焊接工艺一、总那么：建造船舶船体焊接工艺1、要求施工者严格按照《焊接规格表》进行施工；2、船体艏艉外板的对接缝〔非自动焊拼板局部〕应先焊横向焊缝，后焊纵向焊缝；3、在建造过程中，先焊对接焊缝，后焊角焊缝；4、整体建造局部和箱体分段等应从结构的中央向左右和前后逐格对称的进行焊接，由双数焊工对称施焊；5、凡超过 1m 以上的收缩变形量大的长焊缝，应采用分段退焊法或分中分段退焊进行焊接缝；6、在焊接过程中，先焊收缩变形量大的焊缝，再焊变形量小的焊缝；7、边箱分段、内底分段、甲板分段、艏艉分段分层建造，在合拢口两边应留出 200~300mm 的外板缝暂不接焊，以利合拢时装配对接，且肋骨、舱壁及平台板等结构靠近合拢口一边的角焊缝也暂不焊接，等合拢缝焊完后再焊；8、靠舷侧的内底边板与纵骨、底外板与纵骨至少要留一条纵骨暂不焊接，防止自由边波浪变形太大，不利于边箱合拢；9、二层底分段艏艉分段大合拢，边箱分段合拢的对接缝要用低氢型〔碱性〕焊条或用相同级别的 711、712 的 CO2 焊丝对称焊接，一次性连续焊完；10、构件、分段、分片等部件各自完工后要自检、互检、报检，把缺陷修补完毕，把合格品送下一道工序组装，没有拿到合格单的部件不能放到下一道工序组装。
二、焊接材料使用范围的规定〔一〕焊接以下船体结构和部件应采用低氢型焊条〔碱性焊条〕或相同级别的711、712 系列的 CO2 焊丝。
1、船体环型对接焊缝，中桁材对接缝，合拢口处骨材对接焊缝；2、主机座及其相连接的构件；3、艏柱、艉柱、艉轴管、美人架等；4、桅杆座及腹板、带缆桩、导缆孔、锚机座、链闸及其座板等；5、艉拖沙与外板结构等；6、上下舵杆与法兰，舵杆套管与船体结构之间的连接。
〔二〕普通钢结构的焊接用酸性 E4303 焊条焊接或 JM-56 系列 CO2 焊丝焊接；〔三〕埋弧自动拼板，板厚≥8mm,用Ф4.0mm 焊丝焊接，板厚 5~8mm，用Ф3.2mm 焊 -1-丝焊接；三、间断焊角接焊缝，局部加强焊的规定间断焊角接焊缝，1〕组合桁材、强横梁、强肋骨的腹板与面板的角焊接缝在肘板区域内应为双面连续焊； 2〕桁材、肋板、强横梁、强肋骨的端部加强焊长度应不小于腹板的高度，但间断的旁桁材端部可适当减小但要≥300mm；3〕纵骨切断处端部的加强焊长度应不小于 1 个肋距；4〕骨材端部削斜时，其加强焊长度不小于削斜长度，在肘板范围内应双面连续焊； 5〕用肘板连接的肋骨、横梁、扶强材的端部的加强焊，在肘板范围内应双面连续焊； 6〕各种构件的切口、切角、开孔〔如流水孔、透气孔、通焊孔等〕的两端应按下述长度进行包角焊；①当板厚＞12mm 时，包角焊长度≥75mm；②当板厚≤12mm 时，包角焊长度≥50mm；7〕各种构件对接接头的两侧应有一段对称的角焊缝其长度不小于 75mm；四、其他的规定：其他的规定：1〕锚机座、链闸、系缆桩底座、桅杆底座等受力部位的甲板与横梁、纵骨等是间断焊缝的应改为双面连续角缝。
船体结构焊接修理作业指导书
船体结构焊接修理作业指导书4.1 焊接前的准备4.1.1 构件的坡口、装配次序、定位精度及装配间隙应符合工艺要求，并应避免强制装配，以减少构件的内应力。
若焊接坡口或装配间隙过大应按规定修正后再施焊。
4.1.2 施焊前焊缝坡口区域的铁锈、氧化皮、油污和杂物等应予清除，并保持清洁和干燥。
4.1.3 涂有底漆的钢材，如果底漆对焊缝的质量有不良的影响，则在焊前将底漆清除。
4.1.4 当焊接必须在潮湿，多风或寒冷的露天场地进行时，应对焊接作业区域提供适当的遮敝和防护措施。
4.2 焊接工艺要点4.2.1 船体重要部位的焊接须由经船级社认可的焊工进行。
4.2.2 普通结构钢在０℃以下施焊时应使用低氢型焊条。
当环境温度低于－５℃时必须经过专门的工艺要求采用预热或缓冷措施，以防焊件内产生冷裂缝和不良组织。
4.2.3当母材的碳当量：Ｃeq0.41>% 时（Ｃeq=Ｃ+Mn/6+ (Cr+Mo+V)/5+(Ni+Cu)/15），应对焊件进行预热；Ｃeq>0.45% 时，焊后应对焊件进行热处理。
4.2.4 所焊结构刚性过大、构件板厚较厚或焊段较短时，焊件应进行预热。
4.2.5 船体结构的焊缝应按焊接程序进行，焊接时尽量地使焊接部分自由地收缩。
对较长的焊缝应尽可能从焊缝中间向两端施焊，以减少结构的变形和内应力。
4.2.6 必须使用经认可的适合于接头类型的焊接工艺程序和焊接材料。
4.2.7 定位焊的数量应尽量减少，定位焊缝应具有足够的高度，其长度对普通结构钢应不小于３０mm，对高强度钢应不小于５０mm。
定位焊所用的焊接材料应与施焊所用的焊接材料相同。
有缺陷的定位焊应在施焊前清除干净。
4.2.8 焊缝末端收口处应填满弧坑，以防止产生弧坑裂纹。
如采用自动焊，应使用引弧板和熄弧板。
进行多道焊时，在下道焊接之前，应将前道焊渣清除。
4.2.9 在去除临时焊缝、定位焊缝、焊缝缺陷、焊疤和清根时，均不得损伤母材。
4.3 背水焊接4.3.1 在板的另一侧有水的情况下焊接时，焊缝冷却速度会增加，对普通船用钢没有问题。
