安全滑触线又称为：滑触线，安全滑线，滑线。

安全滑触线用于给移动中的设备供电，由两部分组成，滑线导轨（固定部分，与电源相接，常导轨由单长4m/根或者6米/根连接而成），集电器（滑动部分，可在滑线轨道上或内滑动并与铜条接触取电，集电器用于与移动电机相连）。

其中，HXPnR-H-320A单极组合安全滑触线/滑触线由H型铝合金本体导轨加压V型不锈钢滑接带、PVC绝缘外壳、外置式集电器以及悬吊、固定等组件组合而成。

该产品以其设计新颖、结构合理、维护方便、使用安全等特点被广泛应用于电流较大、使用频率较高、运行速度快和环境较差的场合，是安全滑触线中比较有代表性的类型之一。

滑触线常见型号：
前卫HXPnR-H-320A单极组合安全滑触线参数：
此外，在安全滑触线的使用中，还应注意：
a:滑触线在使用过程，尽量避免与其他带电部分，过分靠近，因保持一定的安全距离。

b:如果使用滑触线供电的设备负荷不大，电流过小，应对滑触线使用接地，接零等保护装置。

c:在滑触线的安装地点，使用地点应设置安全标志，以免其他设备，人员对其重压，造成外壳破裂，导致安全事故。

d:如果使用滑触线供电的设备负荷较大，电流过大，易造成滑触线电压过强，应在滑触线所使用的场所安装避雷线，保护间隙等电压保护设备。

e:滑触线在室外或室内人员集中处使用时，应在其四周采取严密的防护措施，以免因滑触线表面破损，接口处漏电造成安全
事故。

f:虽然特殊型号的滑触线具有高强度的耐腐蚀、耐磨损、耐重压、耐高温等等特点，可以在恶劣环境中正常使用，但是不能因为其本身特点而不进行第2次保护，如滑触线在恶劣环境中使用，应对其进行二次保护延长其使用寿命。

滑触线选型计算

滑触线选型计算
一、选型计算
1.不同的已知条件，有不同的算法，这里选择两种情况计算：
●已知用电设备或起重机的各点击功率
（1）滑线载流量的选择
必须保证相应滑触线载流量I n 不小于总计算额定电流I NG ,即
I n ≥I NG ,I NG =ΣI N
我们所提供的滑线载流量在40℃时的载流量，若工作环境温度超过40℃，须按下式进行计算I n ＝I 40℃f A I 40℃:40℃时的载流量 f A ：
（2）滑线型号的确定
a 根据使用条件（如安装环境、运行速度等）选择滑线的型号；
b 根据总计算额定电流I NG ，选择相应截面的滑线。

（3）负载计算电流的计算
负载计算电流的大小直接影响滑触线电压降的结果，其算法有很多种（有的资料按尖峰电流计算），本公司根据多年的经验及参考国内外相关行业的算法，采用以下算法进行计算：
I G ＝ΣI A +ΣI N I A ：启动电流[A] I N ：额定电流[A]
影响滑触线选型的三大因素:
在选购滑触线时，消费者一定要根据实际使用需求进行选择，并不是所有种类的滑触线都适合实际的使用之中，有以下三大因素会影响到滑触线的选型工作。

1、在选购滑触线时，需要考虑到使用导线的环境，有的空间的湿度比较大，有的空间粉尘多，所以在选择时，环境是其中的一个影响因素;
2、安装空间，有的空间比较特殊，在选择滑触线时，需要选择性能好的导线;
3、电流和电压都会影响到滑触线的选型，电流和电压越大的话，所要选择的滑触线质地就越好，并且需要选择安全型的滑触线进行使用。

以上这些因素都会影响到滑触线的选型，除了这些因素之外，还有工作的温度以及电压的运行速度等等，总之，在选型时，需要考虑很多方面的因素，这样才能够保证滑触线正常使用。

滑触线

滑触线简述安全滑触线是为移动设备（主要成品滑触线是起重机，行车，吊车）提供供电的一种“特殊电线”。

供电滑触线装置由护套，导体、受电器三个主要部件及一些辅助组件构成1、护套：是一根半封闭的导形管状部件，是滑触线的主体部分。

其内部可根据需要嵌高3-16根祼体导轨作为供电导线，各导轨间相互绝缘，从而保证供电的安全性。

并在带电检修时有效地防止检修人员触电事故。

本厂生产的导管每条长度为4m，可以连接成任意需要长度，普通导管制作成直线形，也可按特殊需求制成圆弧形等。

2、导体：主要材质是铜，根据其截面积常用的有10平方，16平方，25平方3、受电器是在导管内运行的一组电刷壳架，由安置在用电机构（行车、小车、电动葫芦等）上的拨叉（或牵引链条等）带动，使之与用电机构同步运行，将通过导轨，电刷的电能舆到电动机或其他控制元件。

受电器电刷的极数有3-16极与导管中导轨极数相应。

（二）产品特性1、安全：供电滑触线外壳系由高绝缘性能的工程塑料制成。

外壳防护等级可根据需要达以IP13、IP55级，能防护雨、雪和冰冻袭击以及吊物触及。

产品经受多种环境条件考验。

绝缘性能良好，对检修人员触及输电导管外部无任何伤害。

2、可靠：输电导轨导电性能极好，散热较快，并用电流密度高，阻抗值低，线路损失小，电刷由具有高导电性能，高耐磨性能的金属石墨材料制成。

受电器移动灵活，定向性能好，有效控制了接触电弧和串弧现象。

3、经济：供电滑触线装置结构简单，采用电流密度高，电阻率低，电压损耗低的铜排作为导电主体。

可节电6%左右，实现以塑代钢，以塑代铜，设计新颖，无需其他绝缘结构，无需补偿线，安装于起重机控制室同侧，节省安装材料和经费，其综合费用与钢质祼滑线大致相同。

4、方便：供电滑触线装置将多级母线集合于一根导管之中，组半简便。

其固定支架，连接夹、悬吊装置，均以通用件供应，装拆、调整、维修亦十分方便。

（三）用途：供电滑触线装置可用于电动葫芦，电动梁式和电动单梁桥式起重机；堆垛机，机电产品的自动检测线，自动化生产线，移动式电动工具和其它移动受电设备，以及厂矿、车间、办公场所内固定敷设母线槽。

DHG型安全触滑线及H型安全触滑线简介

DHG型安全触滑线及H型安全触滑线简介H型安全触滑线内容如下:H型产品特点：H型安全滑触线是借鉴国外先进经验结合国情研制的节能型滑触线，它具有安全可靠及优良的机械电气性能，便于安装维护。

相间距为80m m防护外壳为工程塑料和铝塑合金型两种材料，导体为铝合金（内镶不锈钢条）或纯铜。

不受雨雪霜冻影响，适用于露天、水雾、酸雾、导电粉尘等较差环。

300A 以下规格可根据用户需要制作各种半径的圆、弧线。

产品构造：H型滑触线由导轨、护套、集电器、吊挂器、连接器、固定夹、端盖等组成，根据用户要求也可配置膨胀段（热补偿装置）、检修段（隔离器）等。

1、导轨及护套：导轨由导电性能好、对环境适应能力强的铝合金型材制成（牌号6063，状态T5），导轨下部嵌入“ V'形不锈钢槽，保证集电器电刷沿槽滑行时，耐磨、稳定及良好接触。

导轨一般定尺为6米。

护套由有韧性、耐磨、抗老化及阻燃性能的工程塑料组成，对导轨有良好的绝缘保护作用，保证人身安全。

2、集电器：集电器为支撑式结构，是向移动设备供电的主要部件。

由特制碳刷、接线柱或端子、塑料护罩、支撑臂等组成。

施加适当的接触压力，沿导轨平稳滑动，向设备供电。

设备如需检修时，可将集电器碳刷拉离导轨断电，保证安全，方便作业。

3、连接器（兼供电器）连接器是专供导轨之间的端部连接，由压板及螺栓可靠连接，外壳由工程塑料作防护罩。

兼做供电器用的防护套，端口可引入电源进线，与连接器压板及螺栓紧固在一起。

a4、吊挂器、固定器及端盖吊挂器是吊装、固定滑触线导轨的专用件。

固定器是将导轨限位在支架处的装置，当导轨因温度变化伸缩时，引导其向固定器两侧延伸。

1 ■ u端盖安装于导轨的两端起绝缘防护作用。

吊挂器及端盖均由工程塑料制成。

5、膨胀段（热补偿装置）膨胀段又称伸缩器、热补偿装置等，由连接器压板、补偿供电的铝板或铜板、引线等组成，外壳为工程塑料。

当因温度变化引起导轨伸缩时，由伸缩器调节其间隙，以避免导轨变形。

单级滑触线产品介绍

产品介绍HXPnR-H系列排式单极安全滑线导轨，其导电主体为断面呈“H”型的铝型材，故又称“H”型节能滑线装置，节能是相对于以角钢为主体的滑触线，电能在输电过程中的损耗大大地被减小。

铝材的电阻率远远低于钢材，且比重又小，将铝材轧制成“H”型，是在保证一定的导电截面积的基础上以能提高其整体刚性和强度，但是铝材的表面硬度低且不耐磨的特殊物质，大大延长使用寿命。

滑线导轨的表面，除下部开口与集电器接触外，其余部分用PVC塑料作整体保护，成为密封式。

安装后的滑线无导电的外露部分，给安装和维修带来方便，同时整体外壳保护，使滑触线不积灰和防雨、露、冰、雪侵袭之功能，从而保证机械安全可靠的运行。

产品的型号产品的规格型号HXPnR-H、HXPnR-HB系列单极组合式滑触线型号规格滑触线截面尺寸（mm）截流量适配外置式集电器A B C （A）HXPnR-H-150/200 26.5 20.0 7.0 200 HDJ-200 HXPnR-H-250/400 42.0 32.5 10.0 400 HDJ-400 HDJ-200 HXPnR-H-400/600 42.0 32.5 10.0 600 HDJ-600 HDJ-400 HXPnR-H-500/800 42.0 32.5 10.0 800 HDJ-800 HDJ-400 HXPnR-H-700/1000 42.0 32.5 10.0 1000 HDJ-1000HDJ-600 HXPnR-H-900/1250 42.0 32.5 10.0 1250 HDJ-1250 HDJ-800 HXPnR-H-1500/2000 65 50 12 2000 HDJ-1000 HDJ-1250 HXPnR-H-2000/2500 85 60 12 2500 HDJ-1250 HDJ-1000 HXPnR-H-1600/2000 91.7 55 15.6 2000 HDJ-1000 HDJ-1250 HXPnR-H-2500/3000 91.7 55 15.6 3000 HDJ-1250 HDJ-1000 注：1、滑触线标准长度：6m。

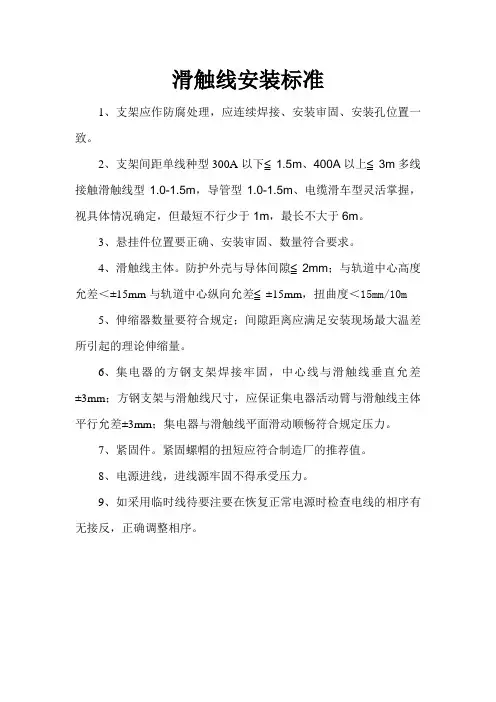

滑触线安装标准

滑触线安装标准1、支架应作防腐处理，应连续焊接、安装审固、安装孔位置一致。

2、支架间距单线种型300A以下≦1.5m、400A以上≦3m多线接触滑触线型1.0-1.5m，导管型1.0-1.5m、电缆滑车型灵活掌握，视具体情况确定，但最短不行少于1m，最长不大于6m。

3、悬挂件位置要正确、安装审固、数量符合要求。

4、滑触线主体。

防护外壳与导体间隙≦2mm；与轨道中心高度允差＜±15mm与轨道中心纵向允差≦±15mm，扭曲度＜15mm/10m5、伸缩器数量要符合规定；间隙距离应满足安装现场最大温差所引起的理论伸缩量。

6、集电器的方钢支架焊接牢固，中心线与滑触线垂直允差±3mm；方钢支架与滑触线尺寸，应保证集电器活动臂与滑触线主体平行允差±3mm；集电器与滑触线平面滑动顺畅符合规定压力。

7、紧固件。

紧固螺帽的扭短应符合制造厂的推荐值。

8、电源进线，进线源牢固不得承受压力。

9、如采用临时线待要注要在恢复正常电源时检查电线的相序有无接反，正确调整相序。

起重机平台、爬梯安装要求1、由于安装处于高空作业进入安装现场请戴好安全帽、系好安全带后方可进行作业。

2、爬梯的安装应注意爬梯的安装部位，四周应留有足够的空间以保证人员的安全操作。

3、爬梯应采用焊接的方式固定在钢梁上或采用打固定螺栓的方式固定在水泥柱上无论何种方式须保证紧固安全可靠。

4、爬梯及护圈的焊接应保证实焊，应道焊缝结束后。

应清除焊渣、检查焊缝不应存在虑焊，应按焊接要求不小于6mm焊高。

5、平台的安装必须注意安装位置应便于维修人员安全操作，所有焊接应完全符合焊接要求每道焊缝应进行焊渣清理检查确定合格后才能交付使用。

对于立焊或仰焊的部位应特别注意,不应存在虑焊状况。

6、所有安装、焊接的外观必须保证符合焊符合焊接件标准去除安装后留有的毛刺、焊瘤等缺陷。

主机电气安装调试1.小车悬挂电缆同一挂内不允许有长短不一，挂与挂之间长度一样，尾挂可以短于中间挂。

滑线的种类

滑线的种类滑触线的种类：普通滑触线、耐高温滑触线、钢体滑触线、电缆滑线。

普通滑触线分：单极组合式滑触线型安全滑触线是借鉴国外先进经验结合国情研制的节能型滑触线，它具有安全可靠及优良的机械电气性能，便于安装维护。

相间距为防护外壳为工程塑料和铝塑合金型两种材料，导体为铝合金（内镶不锈钢条）或纯铜。

华宝滑线不受雨雪霜冻影响，适用于露天、水雾、酸雾、导电粉尘等较差环境。

滑触线可根据用户需要制作各种半径的圆、弧线。

产品构造：由导轨、护套、集电器、吊挂器、连接器、固定夹、端盖等组成，根据用户要求也可配置膨胀段（热补偿装置）、检修段（隔离器）等。

1.导轨及护套：导轨由导电性能好、对环境适应能力强的铝合金型材制成（牌号，导轨下部嵌入;形不锈钢槽，保证集电器电刷沿槽滑行时，耐磨、稳定及良好接触。

导轨一般定尺为护套由有韧性、耐磨、抗老化及阻燃性能的工程塑料组成，对导轨有良好的绝缘保护作用，保证人身安全。

2.集电器为支撑式结构，是向移动设备供电的主要部件。
