基于激光多普勒技术扭振测量的研究

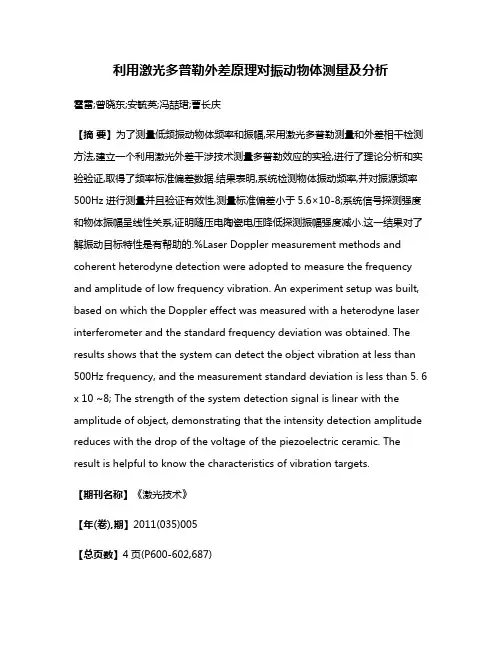

利用激光多普勒外差原理对振动物体测量及分析

利用激光多普勒外差原理对振动物体测量及分析霍雷;曾晓东;安毓英;冯喆珺;曹长庆【摘要】为了测量低频振动物体频率和振幅,采用激光多普勒测量和外差相干检测方法,建立一个利用激光外差干涉技术测量多普勒效应的实验,进行了理论分析和实验验证,取得了频率标准偏差数据.结果表明,系统检测物体振动频率,并对振源频率500Hz进行测量并且验证有效性,测量标准偏差小于5.6×10-8;系统信号探测强度和物体振幅呈线性关系,证明随压电陶瓷电压降低探测振幅强度减小.这一结果对了解振动目标特性是有帮助的.%Laser Doppler measurement methods and coherent heterodyne detection were adopted to measure the frequency and amplitude of low frequency vibration. An experiment setup was built, based on which the Doppler effect was measured with a heterodyne laser interferometer and the standard frequency deviation was obtained. The results shows that the system can detect the object vibration at less than 500Hz frequency, and the measurement standard deviation is less than 5. 6 x 10 ~8; The strength of the system detection signal is linear with the amplitude of object, demonstrating that the intensity detection amplitude reduces with the drop of the voltage of the piezoelectric ceramic. The result is helpful to know the characteristics of vibration targets.【期刊名称】《激光技术》【年(卷),期】2011(035)005【总页数】4页(P600-602,687)【关键词】激光技术;外差探测;多普勒效应;外差干涉;频移【作者】霍雷;曾晓东;安毓英;冯喆珺;曹长庆【作者单位】西安电子科技大学物理技术学院,西安710071;西安电子科技大学物理技术学院,西安710071;西安电子科技大学物理技术学院,西安710071;西安电子科技大学物理技术学院,西安710071;西安电子科技大学物理技术学院,西安710071【正文语种】中文【中图分类】TN247引言多普勒效应是指当波源与观察者的相对位置发生变化的时候,观察者接收到波的频率会发生变化的现象。
激光多普勒干涉技术在振动测量中的应用

激光多普勒干涉技术在振动测量中的应用
目前,激光多普勒干涉技术被广泛地应用在国防以及基础研究领域。
它主要利用光学多普勒原理来测量物体的振动大小。
激光测量是一种非接触式
测量,其测量精度高、测量动态范围大,同时不影响被测物体的运动,具有很
高的空间分辨率。
激光多普勒干涉技术用于振动测量的原理是:光源发射一束频率为f0 的
光照射到物体表面,根据多普勒原理,运动物体接收到光信号后把它反射出来,在q 2 的方向光接收器接收到频率为f 光波信号,其频率随运动物体速度增加而增加。
即速度为v 的运动物体产生的多普勒频移为df 。
根据激光多普勒干涉技术的激光振动测量仪(包括单点和全场)的工作过程为:激光器发出的激
光经过透镜分成两束光(见图1),图1 中光束1 是参考光束,直接被光检测器接收;另一束光经过一对可摆动的透镜照射在物体表面上,受运动物体表面粒
子散射或反射的光为光束2,它被集光镜收集后由光检测器接收,经过干涉产
生正比于运动物体速度的多普勒信号,通过频率和相位解调便可得到运动物体
速度和位移的时间历程信号。
式中,f0 为光源频率;v 为运动物体表面速度;q 1 为入射光与物体运动方向的夹角;q 2 为反(散)射光与物体运动方向的夹角;c 为真空中的光速;l 0 为真空中的波长。
运用PSV- 300 激光扫描系统对f 300mm 600mm、壁厚8mm 的圆筒进行结构模态试验。
采用单点随机激励法,使用PSV- 300 激光扫描系统内部产生的随机信号作为激励信号源。
首先由激光头内部的微型摄像头将圆筒筒身摄像后。
激光多普勒测振技术及方案

1.1 多普勒频移概念
多普勒频移效应是为了纪念克里斯琴·多普勒·约翰而命名的,他于 1842 年提出这一理论, 主要内容为: 物体辐射的波长因为光源和观测者的相对运动而 产生变化。在运动的波源前面,波被压缩,波长变得较短,频率变得较高。在运 动的波源后面,波被拉长,波长变得较长,频率变得较低。波源的速度越高,产 生的频移效应越大。 多普勒效应是速度测量中所用到的最主要的物理效应。假设一个固定波源发 出频率为 f s 的单频波,波的传播速度为 c ,波长为 ,观测者相对于波源的运动 速度为 v ,观测者接收到的波频率为 f ,产生的频移量为 f 。下面我们做一个 简单的推导: 如果波源和观测者都不动,那么时间 t 内观测者接收到 tf s 个波长。如果观测 者相对于波源以速度 v 运动(向波源方向运动为正,相反为负) ,那么相当于在 vt 时间 t 内,观测者多接收到了 个波长。
一个参数,就可以得到物体的振动频率。因此,可以利用激光多普勒技术测量叶 片的瞬时振动位移、速度来得到叶片的振动频率。
方案一:激光干涉法测量叶片振动位移
1. 光路如下图:
角锥反射镜
PBS 激光器 角锥反射镜
信号处理
光敏二极管
图 2.1 激光干涉法测位移光路一
图 2.2 激光干涉法测位移光路二
2.测量原理 (1)光的干涉:干涉现象是光的波动性独有的特性,两列或几列光波在空 间相遇时相互叠加,在某些区域始终加强,在另一些区域始终削弱,形成稳定的 强弱分布的现象,称之为光的干涉现象。明与暗的间隔为半个波长,即 。 2 干涉产生的条件: 只有两列光波的频率相同, 相位差恒定, 振动方向一致 (光 具有偏振现象)的相干光源,才能产生光的干涉。 (2)利用光的干涉测量位移的原理:如图 2.1 和 2.2,如果被测物体位置改 变时,反射光路的长度发生变化,干涉时相位会发生改变,反映在干涉条纹上的 现象是, 明暗交替的干涉条纹会沿着一个方向运动。通过光探测器来检测通过某 个点的光强变化,可以“数”出条纹的移动距离,来推算出物体的移动距离。 如图 2.1,一个角锥反射镜紧紧固定在分光镜上,形成固定长度参考光束。 另一个角锥反射镜相对于分光镜移动,形成变化长度测量光线。从激光头射出的 激光光束具有稳定的单一频率, 当此光束到达偏振分光镜时,被分成两束光—— 反射光束和透射光束。 两束光被传送到各自的角锥反射镜中,然后反射回分光镜 中,在探测器中形成干涉光束。如果两光光程差不变化,探测器将在相长干涉和 相消干涉的两端之间的某个位置观察到一个稳定的信号(即干涉条纹不动) 。如 果两光程差发生变化, 每次光路变化时探测器都能观察到相长干涉和相消干涉两 端之间的信号变化,这些条纹被数出来,用于计算光程差的变化,测量的长度等 于条纹数乘以激光波长的一半,即 s n 。 2 图 2.2 的光路,与图 2.1 类似,因为接收器的位置与激光器相差 90 度,因 此角锥反射镜可被反射镜代替,但系统占用空间较大。 3.系统组成 激光器、 半透半反镀银分光镜 PBS、 反射镜 (或角锥反射镜) 、 光敏二极管 (或 光电倍增管) 、示波器(或信号处理与采集系统) 4.系统适用范围 低频大振幅或高频小振幅的振动情况。由于多普勒频移的存在,使得测量结 果受到一定影响,如果振动速度不大,对于测量平均位移来说仍有较高的精度。

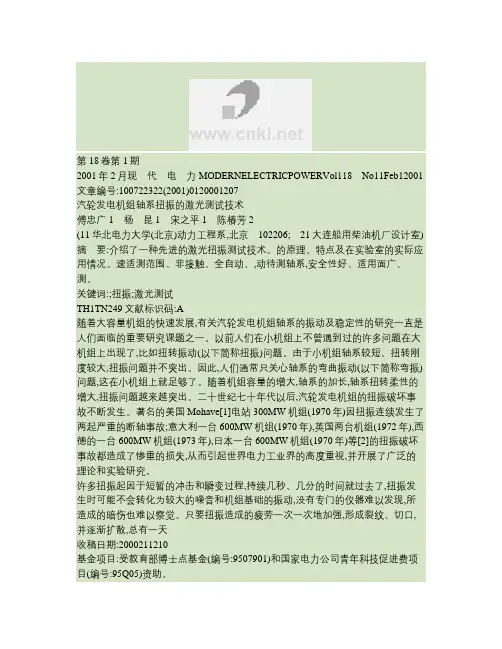

汽轮发电机组轴系扭振的激光测试技术(精)

第18卷第1期2001年2月现代电力MODERNELECTRICPOWERVol118No11Feb12001文章编号:100722322(2001)0120001207汽轮发电机组轴系扭振的激光测试技术傅忠广1杨昆1宋之平1陈椿芳2(11华北电力大学(北京)动力工程系,北京102206;21大连船用柴油机厂设计室) 摘要:介绍了一种先进的激光扭振测试技术。
的原理、特点及在实验室的实际应用情况。
速适测范围、非接触、全自动、,动待测轴系,安全性好、适用面广、测。
关键词:;扭振;激光测试TH1TN249文献标识码:A随着大容量机组的快速发展,有关汽轮发电机组轴系的振动及稳定性的研究一直是人们面临的重要研究课题之一。
以前人们在小机组上不曾遇到过的许多问题在大机组上出现了,比如扭转振动(以下简称扭振)问题。
由于小机组轴系较短、扭转刚度较大,扭振问题并不突出。
因此,人们通常只关心轴系的弯曲振动(以下简称弯振)问题,这在小机组上就足够了。
随着机组容量的增大,轴系的加长,轴系扭转柔性的增大,扭振问题越来越突出。
二十世纪七十年代以后,汽轮发电机组的扭振破坏事故不断发生。
著名的美国Mohave[1]电站300MW机组(1970年)因扭振连续发生了两起严重的断轴事故;意大利一台600MW机组(1970年),英国两台机组(1972年),西德的一台600MW机组(1973年),日本一台600MW机组(1970年)等[2]的扭振破坏事故都造成了惨重的损失,从而引起世界电力工业界的高度重视,并开展了广泛的理论和实验研究。
许多扭振起因于短暂的冲击和瞬变过程,持续几秒、几分的时间就过去了,扭振发生时可能不会转化为较大的噪音和机组基础的振动,没有专门的仪器难以发现,所造成的暗伤也难以察觉。
只要扭振造成的疲劳一次一次地加强,形成裂纹、切口,并逐渐扩散,总有一天收稿日期:2000211210基金项目:受教育部博士点基金(编号:9507901)和国家电力公司青年科技促进费项目(编号:95Q05)资助。
基于激光多普勒技术的三维扫描测振研究

基于激光多普勒技术的三维扫描测振研究宋耀东,杨兴,刘志方,刘红魏,宋云峰(宁波舜宇智能科技有限公司,浙江宁波315400)摘要:振动测量是现代工程技术中重要的检测和分析手段,振动测量的设备从接触式发展到非接触式,从单点测量发展到面扫描测量、三维方向振动测量,进而提出了三维扫描振动测量。
提出一种三维扫描振动测量的方法及系统解决方案。
该系统由3台单点LDV、3套振镜、2套视频采集系统组成。
通过视频采集系统和振镜马达可闭环控制激光光点在前方被测表面的扫描,扫描过程中3套单维激光测振仪的光束聚集于一点,实现某点的三维振动精密测量,控制振镜马达的转动,可扫描整个面上的三维振动信息。
关键词:三维扫描测振;双目立体视觉;图像识别与控制;激光测振仪中图分类号:O 329;TH 74文献标志码:A文章编号:员园园圆原圆猿猿猿(圆园员8)04原园150原园4Study on 3D Scanning Technology Based on Laser Doppler VibrometerSONG Yaodong,YANG Xing,LIU Zhifang,LIU Hongwei,SONG Yunfeng(Ningbo Sunny Intelligent Technology Co.,Ltd.,Ningbo 315400,China )Abstract:Vibration measurement is an important test method and analytical approach in modern engineering field.It ’is developed from contact to non -contact,from single point measurement to surface scanning,3D vibration measurement.And then the 3D-scanning vibration measuring is put forward.This paper puts forward a method of 3D-scanning vibrometer measuring and system solutions.This system is composed of three sets of single point LDV,three sets of galvanometer,two sets of video acquisition system.Through video acquisition system and galvanometer ’s motor,the laser point can be controlled to scan the front of surface by the closed loop,three laser points of LDV are gathered in one point to achieve precise measurement of 3D vibration of a certain point and control vibration mirror motorrotation.By controlling the rotation of the mirror,we can get the information of the surface.Keywords:3D -scanning measurement;binocular vision;image identification and control;LDV (Laser DopplerVibrometer )0引言随着现代工程技术的飞速发展,特别是航空、航天、机械制造等技术的发展,需要对振动进行高精度测量,如对航空发动机叶片振动测量、火炮发射炮管振动测量、微机电系统振动测量等。

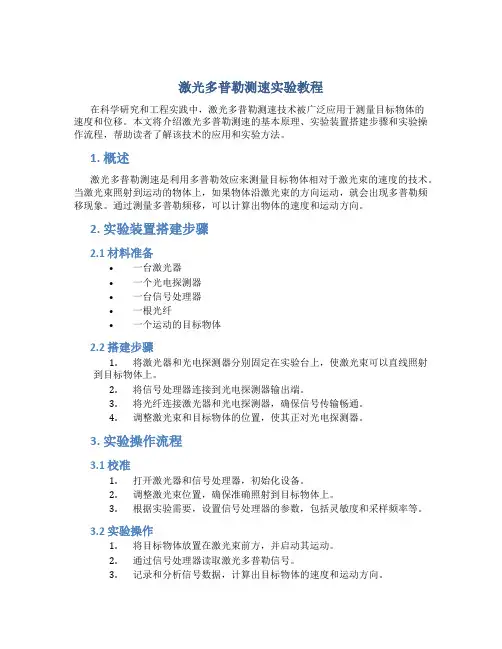

激光多普勒测速实验教程

激光多普勒测速实验教程在科学研究和工程实践中,激光多普勒测速技术被广泛应用于测量目标物体的速度和位移。
本文将介绍激光多普勒测速的基本原理、实验装置搭建步骤和实验操作流程,帮助读者了解该技术的应用和实验方法。
1. 概述激光多普勒测速是利用多普勒效应来测量目标物体相对于激光束的速度的技术。
当激光束照射到运动的物体上,如果物体沿激光束的方向运动,就会出现多普勒频移现象。
通过测量多普勒频移,可以计算出物体的速度和运动方向。
2. 实验装置搭建步骤2.1 材料准备•一台激光器•一个光电探测器•一台信号处理器•一根光纤•一个运动的目标物体2.2 搭建步骤1.将激光器和光电探测器分别固定在实验台上,使激光束可以直线照射到目标物体上。
2.将信号处理器连接到光电探测器输出端。
3.将光纤连接激光器和光电探测器,确保信号传输畅通。
4.调整激光束和目标物体的位置,使其正对光电探测器。
3. 实验操作流程3.1 校准1.打开激光器和信号处理器,初始化设备。
2.调整激光束位置,确保准确照射到目标物体上。
3.根据实验需要,设置信号处理器的参数,包括灵敏度和采样频率等。
3.2 实验操作1.将目标物体放置在激光束前方,并启动其运动。
2.通过信号处理器读取激光多普勒信号。
3.记录和分析信号数据,计算出目标物体的速度和运动方向。
4.反复进行多组实验,验证实验结果的准确性。
4. 结论通过本实验教程的学习,读者可以掌握激光多普勒测速技术的基本原理和实验方法,了解其在速度测量领域的应用和意义。
激光多普勒测速技术在工业、交通等领域具有广泛的应用前景,值得进一步深入研究和探索。
以上是激光多普勒测速实验教程的全部内容,希望对读者对该技术有所帮助。
激光多普勒测速实验的研究分析

不 可避 免 的存 在与实 验结 果之 中 。
4 结
论
在 实验 中可 以发 现虽 然从 分光 元件 出来 的两
束 光 的光强 已经 基 本接 近 , 是 示 波 器 中 显示 的 但 调 制信 号 的对 比度 不 是 太好 , 外 发 现 当 斩 波器 另 速 度 较 慢 时 , 比度 就好 , 对 分析 其原 因 , 该是 应 斩 波器 速度 . 大 , 即模 拟 粒子 转 动 过 快 , 致 光 导
续表 1 V / - 0 ms 1
7 4 . 3 7 6 .2 7 7 . 9
V0/
∞ O 0 0 0 O O O 0 ∞ ∞ ∞ ∞ 加
根 据拟 合 曲线 , 知实 验 测得 的多 普 勒 频 率 可 计 算得 出的速度 值 与 由斩 波器 显示 的频 率计 算得
t |
将 ( ) ( ) 达式 代入 ( ) 理 可得 到 : 1和 2表 5整
I ,) 2- 。 +2 c { ( ( 一l l 2 壹 ・ o j k x 4蔗 sE
・ 一
是 ) ( 一声) ) ( ) 2・ 一 1 z] , 6
一 (1 2 ・ 。 志 一是 )
激光器其波长 为 65m , 3 高压 电源在 1 0 ̄300 0 0 0 V 范 围, 电倍增 管 应在 高频 灵 敏 , 内部 电路 选 择 光 其
J, 一 ( ) (y , ( ) lI z + z) t z E , D ,3 d
( 4)
在对 T》 积 分可 得 到 :
出的速 度值 基本 一致 , 实验所 得 的结 果可 靠 。 此
9 . 0 7 7
9 .5 7 4 9 . 6 7 6
实验 中通 过 直 尺 的多 次 测 量取 平 均 值 , 可 尽
激光多普勒测振原理

激光多普勒测振原理
嘿,朋友们!今天咱来聊聊这个激光多普勒测振原理呀!这玩意儿可神奇啦,就好像是给物体的振动来了个超级特写!
你想想看啊,激光就像是一道神奇的光线,能超级精准地捕捉到物体的微小振动。
它就像是一个特别厉害的侦探,能察觉到那些我们肉眼根本注意不到的细微动静。
平常我们看东西振动,那也就是模模糊糊感觉到在动,可激光多普勒测振原理呢,能把这些振动的细节都给挖出来,一丝一毫都不放过。
这就好比我们平常看东西是近视眼,而激光就是那个让我们瞬间变成千里眼的神奇法宝呀!
它是怎么做到的呢?其实就是利用了激光的特性啦。
激光那可是直直的,不会跑偏的,就这么直直地照在物体上。
然后呢,物体一振动,激光反射回来的信息就变啦,就像给了我们一个信号:嘿,这里有情况!然后科学家们就能通过这些信号,算出物体振动的各种信息,什么频率啦、幅度啦,统统都能知道。
这可太有用啦!比如说在一些精密仪器的制造里,要是不知道这些振动的情况,那可不行呀!就像盖房子,根基不牢怎么行呢?激光多普勒测振原理就是给这些精密仪器打牢根基的重要手段呢。
还有啊,在一些科研领域,研究物体的振动特性那可是至关重要的。
没有这个原理,很多研究都没法开展呢!它就像是打开科学大门的一把钥匙,没有它,门都进不去呀!
你说神奇不神奇?是不是感觉这个激光多普勒测振原理特别厉害?咱生活中的好多东西都离不开它呢!它就默默在那里发挥着大作用,让我们的生活变得更美好,更先进。
所以啊,可别小瞧了这个看似不起眼的原理,它可是有着大能量呢!。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
VB ( t) = 2πω( t) [ RB ( t) ×Z] , VB ( t - Δl/ c) = 2πω( t - Δl/ c) [ RB ( t - Δl/ c) ×Z] ,
(3)
ω( t) 为转轴 t 时刻转动角速度 , RA ( t) 和 RB ( t) 为 t 时刻转轴 A 、B 两点径向矢量 ,由 (3) 式可得
黄 震1 刘 彬1 董全林2
1 燕山大学信息科学学院光电子工程系 , 秦皇岛 066004 2 北京航空航天大学光电技术研究所 , 北京 100083
摘要 : 提出一种基于激光多普勒技术和光学外差原理对高速回转机械进行扭振测量的新方法 ,分析了工作原理 , 推导出光路部分的数学模型 ,并通过实验分别验证了测量方法的可行性和准确性 。高相干激光投射到转轴同一个 截面上 2 点 ,反射光的多普勒频移正比于转轴转速 ,通过光学配置 ,使前后两个时刻的多普勒频移光信号在光探测 器上发生光学混频 ,光电流拍差正比于转轴在两个时刻的速度差 ,控制两个时刻时间差很小 ,直接得到角加速度 。 与其他激光多普勒扭振测量方法相比 ,该方法直接测量转动角加速度 ,在保证测量精度的前提下 ,提高了扭转振动 测量的实时性 ,极大地扩展了扭振测量的动态范围 ,对大型回转机械运行状态监测和故障诊断具有重要意义 。 关键词 : 光学测量 ; 扭振测量方法 ; 激光多普勒技术 ; 角加速度 中图分类号 : TN247 文献标识码 : A
提出一种基于激光多普勒技术和光学外差的原 理进行扭振测量的新方法 。将高相干激光投射到转 轴一个截面上 ,反射光发生多普勒频移 ,该频移正比 于转轴转速 ,再通过光学配置 ,使前后两个时刻的多 普勒频移光信号在光探测器上发生光学混频 ,光电 流拍差正比于转轴在两个时刻的速度差 ,控制两个 时刻时间差很小 ,就可以直接得到角加速度 。转轴 角速度波动 ,即角加速度 ,直接反映了转轴扭转振动 的性质[2] 。该系统扭转振动测量实时性高 ,具有非 常宽的动态范围 ,对大型高速回转机械运行状态的 监测和故障诊断具有重要的意义 。
第 26 卷 第 3 期 2006 年 3 月
光
AC TA
学 学 O P TICA
报 SIN ICA
Vol. 26 ,No . 3 March , 2006
文章编号 : 025322239 (2006) 032038924
基于激光多普勒技术扭振测量的研究 3
A bs t r act : A novel meas urement met hod for t he torsional vibration of high2sp eed rotary machine is p roposed , based on laser Dopple r technique and t he p rinciple of op tical heterodyne . The article analyzes its p rinciple , worked out t he mat hematical model of t he op tical configuration , and tes ts t he feasibilit y and accuracy resp ectively. The lase r beams launch at two p oints of t he same section of t he rotating s haf t . The reflected beams are s hif ted at f reque ncy domain according to Dopple r effect . The f requency s hif t is p rop ortional to t he rotating velocit y. Wit h t he p rope r op tical configuration , t he beams of t wo s uccessive times are hete rodyned on t he p hoto2detector , and t he f reque ncy of t he p hot oelect ric cur re nt is p rop ortional to differe nce of velocit y at t he t wo times . By making t he inte rval of t he two s uccessive times s mall enough so t hat t he angular accele ration is meas ured directly. Compared wit h ot he r meas ureme nt met hods based on lase r Doppler technique , t he angular accele ration is meas ured directly , t herefore t he meas ureme nt of torsional vibration is more real2time and dynamic range is exte nded greatly. It is esse ntial to t he monitoring running s tate and failure diagnosis of large2scale gyration machine wit h high2rotational velocit y. Key w or ds : op tical meas ureme nt ; torsional vibration meas ureme nt met hod ; lase r Doppler technique ; angular accele ration
f DA ( t) = λ2 { [VA ( t) + V ( t) ] - [VA ( t - Δl/ c) + V ( t - Δl/ c) ]} ·Ki , (1)
f DB ( t) = λ2 { [VB ( t) + V ( t) ] - [VB ( t - Δl/ c) + V ( t - Δl/ c) ]} ·Ki ,
式中 Ki 为入射光束方向上的单位向量 (此处假定两入射光束平行 ,并且在到达分束镜 BS2 之前两光束光程 相等) ,VA ( t) 、VB ( t) 分别为 A 、B 两点的切向速度矢量 ,V ( t) 为转轴在 t 时刻的横向振动速度矢量 , c为光在空 气中的速度 ;λ为激光波长 632. 8 nm ,Δl 为光束 1 和 2 的光程差 ,它是两反射镜 M1 、M2 到 BS2 距离差的 2 倍 。 在探测器光敏面上发生光学混频后得到光电流信号频率 f D ( t) 为
4λπ[ω( t) - ω( t - Δl/ c) ] ·d ·co sγ,
(5)
f D ( t) = f DA ( t) - f DB ( t) = λ2 { [VA ( t) - VB ( t) ] - [VA ( t - Δl/ c) - VB ( t - Δl/ c) ]} ·Ki ,
(2)
Z 表示转轴轴线方向上的单位矢量 ,则
VA ( t) = 2πω( t) [ RA ( t) ×Z] , VA ( t - Δl/ c) = 2πω( t - Δl/ c) [ RA ( t - Δl/ c) ×Z] ,
390
光 学 学 报 26 卷
扭转振动相关的物理量 ,如速度 、位移等 ,经数据处 理得到扭振信息 。但对于高速大型回转机械 ,转轴 表面线速度很高 ,造成传感器失效或测量精度降低 , 同时也给传感器的安装维护以及传感信号的传递带 来很大困难 ,限制了这类方法的使用场合 。另一类 为非接触式测量 ,一般都是通过电磁感应和光电脉 冲法直接测量转轴的平均速度 ,进而反映出扭转振 动信息 ,实时性差 。基于激光多普勒测速技术的扭 振测量方法可以直接测量得到转轴的瞬时转度 ,但 系统带宽限制它主要用于 1 μm/ s~20 m/ s 的中低 转速场合[1 ] 。
3 河北省科技攻关 (02212106D) 资助课题 。 作者简介 : 黄 震 (1976~) ,男 ,天津市人 ,讲师 ,燕山大学电路系统博士研究生 ,主要从事光纤通信和光学 、光纤测量方
面的研究 。E2mail : hans @ysu. edu. cn 收稿日期 : 2005205226 ; 收到修改稿日期 : 2005208206
VA ( t) - VB ( t) = 2πω( t) [ RA ( t) - RB ( t) ] ×Z = 2πω( t) ( BA ×Z) ,
VA ( t - Δl/ c) - VB ( t - Δl/ c) - = 2πω( t - Δl/ c) [ RA ( t - Δl/ c) - RB ( t - Δl/ c) ] ×Z =
(4)
2πω( t - Δl/ c) ( BA ×Z) ,
将 (4) 式带入 (2) 式得
f D = 4λπ[ω( t) - ω( t - Δl/ c) ] ·( BA ×Z) ·Ki = 4λπ[ω( t) - ω( t - Δl/ c) ·( Ki ×BA) ·Z =
2 测量原理
2 . 1 测量原理 测量原理如图 1 所示 。
图 1 测量原理图 Fig. 1 Schematic diagram of measurement
