人教版八年级 滑轮及其应用练习题(含答案)
初二物理滑轮练习题及答案
初二物理滑轮练习题及答案滑轮是物理学中常见的简单机械装置，它被广泛应用于各种类型的机械系统中。
为了帮助初二物理学习者更好地理解和掌握滑轮的原理和应用，本文将提供一些滑轮练习题及其答案。
通过完成这些练习题，你将能够加深对滑轮原理的理解，并巩固所学的知识。
练习题1：1. 一个滑轮组由5个滑轮组成，其中每个滑轮的半径均为10厘米。
如果你用力拉住最后一个滑轮向上拉5米，那么物体将移动多高？答案：滑轮的运动原理是通过改变力的方向来减小拉力的大小，从而实现减小所需的力的效果。
在这个问题中，每个滑轮改变力向上的方向一次，所以力的大小将分别是：10N、5N、2.5N、1.25N、0.625N。
根据力的公式F=ma，其中a是加速度，m是物体的质量，可以得到物体的加速度是0.625N/5Kg=0.125m/s²。
根据运动学公式，物体的运动距离可以通过运动时间和初始速度计算得出。
在这个问题中，初始速度是0，所以运动距离等于0.5*a*t²=0.125*5²=1.25米。
练习题2：2. 如果一个滑轮组由3个滑轮组成，且滑轮的半径分别为5厘米、10厘米和15厘米，物体的质量为10千克。
如果你用力拉住最后一个滑轮向上拉5米，物体的加速度是多少？答案：类似于上一个问题，我们可以通过力的计算来获得滑轮组的总加速度。
在这个问题中，每个滑轮改变力向上的方向一次，所以力的大小将分别是：5N、2.5N、1.6667N。
根据力度公式F=ma，可以求得滑轮组的总加速度是(5+2.5+1.6667)/10=0.6667m/s²。
练习题3：3. 如果一个滑轮组由2个滑轮组成，物体的质量为5千克，滑轮的半径分别为10厘米和20厘米。
如果你用力拉住最后一个滑轮向上拉5米，滑轮的角加速度是多少？答案：滑轮的角加速度用α表示，可以通过计算得到。
在这个问题中，每个滑轮改变作用在物体上的力的方向一次，所以力的大小将分别是：10N、5N。
人教版八年级物理下册 《12.2 滑轮》课后作业试卷含答案解析(5)
人教版八年级物理下册第十二章简单机械《12.2滑轮》课后作业学校：姓名：班级：考号：一、单选题1．下列关于定滑轮的说法正确的是（）A．使用定滑轮可以省距离B．使用定滑轮可以省力C．使用定滑轮可以改变拉力方向D．使用定滑轮可以省功2．使用滑轮组肯定不能做到的是A．既省力又改变力的方向B．既省力又省距离C．省力但不能改变力的方向D．不省力但可以改变力的方向3．用如图所示的滑轮匀速提升重物，下列说法正确的是（）A．a方向的拉力最小B．b方向的拉力最小C．c方向的拉力最小D．三个方向的拉力都一样大4．如图，甲物重15N，乙物重5N，甲乙均静止，不计测力计自重，则测力计示数（）A．5N B．10N C．15N D．20N5．用一个重为20N动滑轮，匀速提升重为100N的物体，绳重及摩擦不计．所用的拉力F是（）A．50N B．60N C．70N D．120N6．用滑轮按图甲、乙、丙所示三种不同方式，拉着同一物体在水平面上做匀速直线运动，拉力分别是F1、F2、F3，则（）A．F1>F2>F3B．F2>F3>F1C．F2>F1>F3D．F3>F1>F2 7．滑轮如图所示，体重为500N的人，用滑轮组拉重380N的物体A沿水平方向以0.02m/s 的速度匀速运动。
运动中物体A受到地面的摩擦阻力为160N，动滑轮重20N，不计绳重、滑轮摩擦，地面上的定滑轮与物体A相连的绳子沿竖直方向，人对绳子的拉力与对地面的压力始终竖直向下且在同一直线上，则下列计算结果正确的是（）A．绳子自由端受到的拉力的大小是90NB．人对地面的压力为250NC．绳子自由端运动的速度是0.01m/sD．物体A移动时受到的拉力的功率是3.2W8．如图，用相同滑轮组装成甲、乙两种装置，用相等拉力F分别匀速提升重为G1=56N、G2=36N的两个物体，不计绳重和摩擦，则每个动滑轮的重力为（）A．2N B．4N C．8N D．10N9．如图所示，滑轮重及绳与滑轮的摩擦均不计。
八年级物理下册《滑轮》练习题及答案(人教版)
八年级物理下册《滑轮》练习题及答案(人教版)练习题（1）一、选择题1．骑自行车上一个陡坡时，有经验的同学会沿S形路线骑行，这样做是为了（）A．缩短所走的路程B．减少所做的功C．减小骑行者所施加的力D．缩短所用的时间2．如图所示，日常生活或生产实践中使用的机械，能抽象为斜面的是（）A．汽车方向盘B．剪刀C．扳手D．钻头3．要利用滑轮组匀速提升重为1200 N的物体，而绳子能承受的最大拉力为300 N （不计滑轮自身重和摩擦），则所用滑轮中至少使用（）A．一个定滑轮一个动滑轮B．一个定滑轮、两个动滑轮C．两个定滑轮一个动滑轮D．两个定滑轮、两个动滑轮4．从竖直的井中提起一个重300 N的物体，工人用一个动滑轮和一个定滑轮组成的滑轮组，动滑轮重60 N，不计摩擦，那么提起重物时所用最小力为（）A．360 N B．120 N C．180 N D．100 N5．如图是使用简单机械匀速提升同一物体的四种方式（不计机械重和摩擦），其中所需动力最大的是（）A．B．C．D．6．如图（甲）、（乙）滑轮组装置，所有摩擦不计，分别用F1、F2竖直匀速拉动重物30牛，已知每个滑轮重为15牛，则拉力F1和F2之比为（）A．1：1B．3：2C．2：3D．3：47．如图所示，斜面光滑，推力分别为F1、F2，把物体从斜面底端推至斜面顶端，所做的功分别为W1、W2，那么（）A．F1大于F2，W1等于W2B．F1小于F2，W1小于W2C．F1大于F2，W1大于W2D．F1小于F2，W1等于W2二、填空题8．用滑轮组提升重600 N的重物，要想使拉力F＝200 N，则到少要个滑轮组成，其中定滑轮有个，当物体被提高2 m时，则拉绳子移动的距离是_____m。
9．螺丝钉上的螺纹展开后相当于斜面。
如图所示，两根粗细相同的螺丝钉，螺纹（选填“密”或“疏”）一些的螺丝钉拧起来更省力。
10．如图所示，重为50N的物体在30N的拉力F的作用下匀速上升2m，不计绳重和摩擦，动滑轮的重力为N，拉力F移动的距离为m，若物体的重力变为80N，则拉力F为N。
人教版物理八年级滑轮精选试卷练习(含答案)1
人教版物理八年级滑轮精选试卷练习（含答案) 学校:___________姓名：___________班级：___________考号：___________一、单选题1．如图所示，AC＞BC，在相同时间内把同一物体分别沿斜面AC、BC匀速推上顶端，推力分别为F1、F2，功率分别为P1、P2，在不考虑摩擦的情况下A．F1＜F2，P1＝P2B．F1＞F2，P1＞P2C．F1＝F2，P1＝P2D．F1＜F2，P1＜P2【来源】2018年山东省淄博市中考物理试卷【答案】A2．人直接用F1的拉力匀速提升重物，所做的功是W1；若人使用某机械匀速提升该重物到同一高度则人的拉力为F2，所做的功是W2（）A．F1一定大于F2B．F1一定小于F2C．W2一定大于W1D．只有F2大于F1，W2才大于W1【来源】2014年初中毕业升学考试（广东广州卷)物理（带解析)【答案】C3．简单机械在我们的生活中应用很广泛，下图是使用简单机械匀速提升同一物体的四种方式（不计机械重和摩擦），其中不省力的是A．B．C．D．【来源】2015年初中毕业升学考试（黑龙江龙东地区卷)物理（带解析)【答案】C4．利用质量相等的滑轮，组装成如图所示的两种方式，将同一重物提升相等高度。
若绳重和摩擦不计，下列分析中正确是( )A．甲图中绳自由端移动距离较小B．乙图中绳自由端作用力较小C．两种方式所做的额外功相等D．增大提升高度，机械效率都会变大【来源】江苏省苏州市高新区2019-2020学年九年级（上)期末物理试题【答案】C5．A、B两种实心物体的质量与体积的关系如1图所示，把体积相等的A、B物体挂在滑轮组下，若要使它们处于静止状态，则2图的虚线框内悬挂B物体的个数是（不计摩擦和滑轮的自重）（）A．1个B．2个C．3个D．4个【来源】广东省2018年中考物理试题【答案】B6．关于图中的简单机械，说法正确的是（）A．图甲中的剪铁片剪刀的动力臂小于阻力臂，所以是省力杠杆；B．图乙中旗杆顶端装有动滑轮，利用它来升国旗，可以改变力的方向；C．利用图丙中的滑轮组提升重物，省功但费距离；D．利用图丁中的滑轮组提升重物，省力又能改变力方向。
物理人教版八年级下册 第12章第2节 滑轮 练习题(带解析)
第2节滑轮一、单选题1.如图所示是使用简单机械匀速提升同一物体的四种方式（不计机械自重和摩擦），其中所需动力最小的是（）A.B.C.D.2.小雨学习了简单机械后，用100N的力提起了330N的重物，那么他可能使用了（）A.一根杠杆B.一个动滑轮C.一个定滑轮和一个动滑轮组成的滑轮组D.一个定滑轮3.如图所示，用一根绳子绕过定滑轮，一端拴在钩码上，手执另一端，分别用力F1、F2、F3匀速拉起钩码。
忽略绳子与滑轮的摩擦，下列说法中正确的是（）A.F1＞F2＞F3B.F3＞F2＞F1C.F1、F2、F3的大小不能确定D.将钩码提升相同的高度，力F1、F2、F3所做的功相等4.弹簧秤的绳子跨过定滑轮各挂2千克的钩码时，弹簧秤的示数是（）A.40牛B.20牛C.10牛D.0牛5.如图，分别用力F1、F2、F3拉起钩码，不计摩擦和绳重，下列说法正确的是（）A.F1较大B.F2较大C.F3较大D.三个力一样大6.升旗时，旗杆顶部装有一个滑轮，下列说法正确的是（）A.它是定滑轮，可以省力B.它是动滑轮，可以改变力的方向C.它是定滑轮，可以改变力的方向D.它是动滑轮，可以省力二、多选题1.如图所示装置，在水平拉力F的作用下，物体M沿水平地面做匀速直线运动，已知弹簧秤读数为10N，物体M的运动速度为1m/s（若不计滑轮与绳子质量、绳子与滑轮间的摩擦、滑轮与轴间摩擦），那么在此过程中（）A.物体M与地面间的摩擦力为10NB.物体M与地面间的摩擦力为20NC.水平拉力F做功的功率为20WD.1秒内滑轮对物体M做功为10J2.如图所示是由相同的滑轮安装的滑轮组，甲乙两人分别用两装置在相等时间内将质量相等的重物匀速提升相同的高度，绳子自由端所受的拉力分别是F甲、F乙，若不计绳重和摩擦，下列说法正确的是（）A.甲的拉力是乙的拉力的3倍B.乙拉绳子的速度大小是甲拉绳子速度大小的2倍C.甲装置的机械效率比乙的大D.甲拉绳子的功率和乙拉绳子的功率相等3.生活中，我们经常看到如图所示的起重机工作，它可以将很重的物体吊起并放到适当的地方，下列说法正确的有（）A.起重机工作时，放下支脚是为了增大压强B.起重机钢绳下的动滑轮是为了省力C.起重机的起重臂相当于费力杠杆D.起重臂水平转动的过程中，它也对重物做了功4.下列关于滑轮和滑轮组的说法中，正确的是（）A.使用滑轮组有时既能省力，又能改变力的方向B.使用滑轮组一定比使用动滑轮省力C.组成滑轮组时，动滑轮和定滑轮的数目一定要相等D.滑轮实质上是变形的杠杆5.图中甲、乙两物体处于静止状态，甲物体重为G，乙物体重为6G．不计绳重、滑轮重和摩擦，下列判断正确的是（）A.绳E对天花板的拉力为GB.绳F对天花板的拉力为GC.滑轮对乙物体的拉力为2GD.地面对乙物体的支持力为4G三、填空题1.如图所示，用动滑轮把重为80N的物体匀速上提，弹簧测力计示数为48N，则拉力为______N．不计摩擦和绳重，动滑轮重为______N。

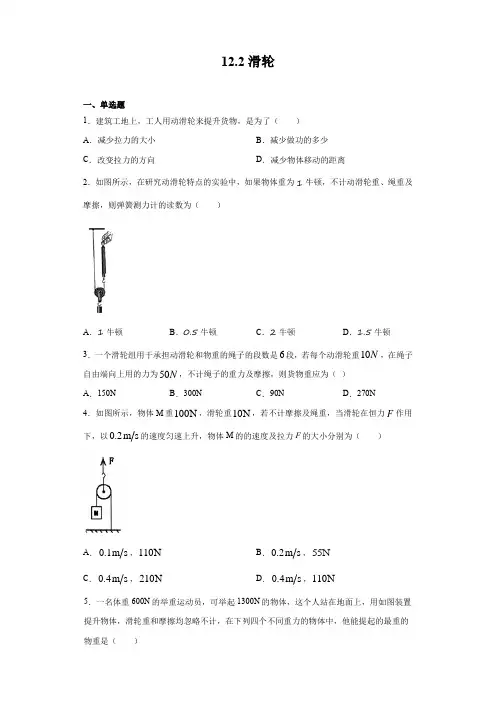

人教版八年级下册物理 12.2滑轮(含答案)练习
12.2滑轮一、单选题1．建筑工地上，工人用动滑轮来提升货物，是为了（）A．减少拉力的大小B．减少做功的多少C．改变拉力的方向D．减少物体移动的距离2．如图所示，在研究动滑轮特点的实验中，如果物体重为1牛顿，不计动滑轮重、绳重及摩擦，则弹簧测力计的读数为（）A．1牛顿B．0.5牛顿C．2牛顿D．1.5牛顿3．一个滑轮组用于承担动滑轮和物重的绳子的段数是6段，若每个动滑轮重10N，在绳子自由端向上用的力为50N，不计绳子的重力及摩擦，则货物重应为（）A．150N B．300N C．90N D．270N4．如图所示，物体M重100N，滑轮重10N，若不计摩擦及绳重，当滑轮在恒力F作用下，以0.2m的速度匀速上升，物体M的的速度及拉力F的大小分别为（）A．0.1m，110N B．0.2m s，55NC．0.4m，210N D．0.4m s，110N5．一名体重600N的举重运动员，可举起1300N的物体，这个人站在地面上，用如图装置提升物体，滑轮重和摩擦均忽略不计，在下列四个不同重力的物体中，他能提起的最重的物重是（）A．600N B．1300N C．1900N D．700N6．如图所示，表示用滑轮或滑轮组提起同一重物的几种方法，其中最省力的是（动滑轮重和摩擦忽略不计）（）A．B．C．D．7．如图所示，弹簧测力计A、B和滑轮组组成的装置中，若拉绳的力为F，则两弹簧测力计的示数（）A．F A＝F B＝F B．F A＝3F F B＝2FC．F A＝2F F B＝3F D．F A＝F B＝5F8．如图所示，物体A在拉力的作用下沿水平面匀速运动了一段距离s，试比较拉力F1、F2及拉力所做的功W1、W2的大小（滑轮重、绳重及绳与滑轮之间的摩擦不计）。
下列判断正确的是A．F1=2F2W1=W2B．F1=12F2W1=12W2C．F1=4F2W1= W2D．F1=14F2W1=14W29．如图所示，三个滑轮下悬挂重物的质量相等，若滑轮、绳的重力及滑轮与轴的摩擦忽略不计，则F1、F2、F3的关系为（）A．F1＞F3＞F2B．F1＝F2＝F3C．F3＞F1＞F2D．F2＞F3＞F110．如图所示，不计滑轮自重及绳子与滑轮之间的摩擦，三个弹簧测力计拉力F A、F B、F c 三者的关系正确的是（）A．F A：F B：F c＝3：2：1B．F A：F B：F c＝1：2：3C．F A：F B：F c＝6：3：2D．F A：F B：F c＝2：3：6二、填空题11．如图所示的滑轮是________滑轮（选填“定”或“动”），它的实质是________杠杆（选填“省力”或“等臂”），使用该滑轮能_________，不能________。
八年级下册物理《滑轮》习题(附答案)
八年级下册物理《滑轮》习题副标题题号一二三四五总分得分一、单选题（本大题共10小题，共20.0分）1.如图所示，每个滑轮的重力相等，不计绳重和摩擦力，G1=60N，G2=38N，甲乙两种情况下绳子在相等拉力F作用下静止．则每个动滑轮的重力为()A. 3NB. 6NC. 11ND. 22N2.如图所示，小明用重力为4N的定滑轮匀速提升物体，小明所用拉力为10N，不计绳重和摩擦，则物体的重力为()A. 4NB. 6NC. 10ND. 14N3.如图所示，滑轮分别在力F1、F2、F3的作用下匀速提升物体，这三个力的大小关系是()A. F1>F2>F3B. F1<F2<F3C. F1<F2=F3D. F1=F2=F34.如图所示的装置处于平衡状态，在不计滑轮重及绳子摩擦的情况下，G1：G2为()A. 1：2B. 1：1C. 2：1D. 3：15.如图所示，吊篮重400N，动滑轮总重50N，定滑轮总重40N，人的重力为600N，人在吊篮里拉着绳子不动时，人需用力()A. 218NB. 220 NC. 210 ND. 236 N6.在常见的旗杆的顶端有一个滑轮，如图所示，这个滑轮在升旗的过程中所起的作用是()。
A. 省力B. 省距离C. 既省力又省距离D. 改变力的方向7.小明的书橱上掉了一个螺丝钉，需要安装一个新的螺丝钉。
现在家里有一些长度相同的螺丝钉和没有螺纹的直钉。
为了安装省力并且牢固，小明应该()。
A. 选择螺纹密集的螺丝钉B. 选择螺纹稀疏的螺丝钉C. 选择没有螺纹的直钉D. 随便选择一种钉子8.图中利用了动滑轮的是()A. B. C. D.9.下图中的简单机械，使用时属于费力机械的是()A. 盘山公路B. 去核器C. 扳手D. 旗杆上的定滑轮10.如图所示，物重为G的物体在不同简单机械中均处于平衡状态(不计机械自重和摩擦)，拉力F1、F2、F3的大小关系是()A. F3<F1<F2B. F3<F2<F1C. F2<F1<F3D. F2<F3<F1二、填空题（本大题共7小题，共14.0分）11.现在很多场馆都为残疾人(特别是乘坐轮椅的)建立了专用通道(如图所示)，为残疾人上下台阶提供方便．它实际上就是我们所学过的简单机械中的，使用它的好处是．12.如图所示的滑轮组，不计滑轮重、绳重及摩擦．水平拉力F作用下将重为G=30N的物体A 匀速拉动，已知绳子自由端速度为0.3m/s，物体A受到的摩擦力f=0.1G，则水平拉力F为N，在2s内物体移动的距离为m.13.一辆小汽车陷进了泥潭，司机按图甲、图乙两种方式安装滑轮，均能将小汽车从泥潭中拉出．图甲中的滑轮是滑轮；图乙中滑轮的作用是.如果按图乙方式，人拉绳子自由端移动了0.5m，那么小汽车被拉动了m.14.如图所示，物体重G=50N，在F=5N的拉力作用下向左匀速运动，若不计细绳与滑轮的摩擦，则物体受到地面摩擦力的大小为N，方向向。
人教版八年级物理下第十二章滑轮基础练习题(附答案)
D.
F2=
1 2
F4
14.如图所示，分别用 F1、F2、F3、F4 匀速提升同一重物，若不计滑轮自身的重力及摩擦，则
（）
A. F1=F2＞F3=F4 C. F1=F2＝F3＞F4
B. F1＞F2＞F3＞F4 D. F1=F2＞F4＞F3
15.如图所示，在用滑轮将同一物体沿相同水平地面匀速移动时，拉力分别为 F 甲、F 乙、F 丙、 F 丁，比较 它们的大小(不计滑轮重及滑轮与细绳间的摩擦)，正确的是
A. 减少拉力大小 C. 改变拉力方向
B. 减少物体重力多少 D. 减少物体移动距离
8.如图所示，用滑轮按甲、乙、丙三种方式拉同一重2、F3，比较它们的大小，其中正确的是 （ ）
A．F1=F2=F3 C．F1＜F3＜F2
B．F1＜F2＜F3 D．F3＜F1＜F2
则人拉绳子 A 端的动力为
N；实际测量 A 端的拉力为 110N，不计绳重及摩擦，则滑
轮重为
N。
19、如图所示，小森用同样的力把甲、乙两物体匀速提升，如不计摩檫和滑轮重，则重 力 G 甲_______G 乙（“＜”、“=”、“＞”）。
4/5
知识像烛光，能照亮一个人，也能照亮无数的人。--培根
20、如图 3 所示，物体 A 和 B 所受重力都为 120 牛，绳重、滑轮重
A．F1 较小 B．F2 较大 C．F1、F2、F3 的大小不能确定 D．如果将钩码提升相同的高度，那么力 F1、F2、F3 做的功相等
13.如图，用同一滑轮匀速提升同一重物（不计摩擦），图中 F1、F2、F3、F4 之间的 大小关系正确的是（ ）
A. F1=F2
B. F3=F4
C.
F1=
1 2
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
滑轮及其应用练习题
一、选择题
1、物体甲重40N，物体乙重70N，如右图所示两物体都静止．此时甲、乙两物体所受合
力分别为（）．
A.0，30N
B.0，0
C.30N，30N
D.30N，110N
2、用如图所示的装置来提升物体，既能省力又能改变力的方向的装置是：
3、如图3所示是使用简单机械匀速提升同一物体的四种方式(不计机械自重和摩擦)，其中所需动力最小的是（）
4、如图3所示，在用滑轮将同一物体沿相同水平地面匀速移动时，拉力分别为F甲、F乙、F丙、F丁，比较它们的大小（不计滑轮重及滑轮与细绳间的摩擦），正确的是（）
A．F甲＞F乙B．F乙＝F丙C．F丙＜F丁D．一样大
5、图甲、图乙是由相同的滑轮组装的滑轮组，甲乙两人分别用两装置将质量相等的重物匀速提升相同的高度，空气阻力、
摩擦、滑轮和绳子的质量均不计，下列说法正确的是（）
A．甲的拉力等于乙的拉力
B．甲的拉力等于乙的拉力的3倍
C．乙拉绳子的速度是甲拉绳子速度的2倍
D．甲拉绳子的距离等于乙拉绳子距离的2倍
6、如图1所示是滑轮的两种用法，以下说法正确的是（）
A．甲是动滑轮，使用时不能省力
B．乙是动滑轮，使用时可以省力
C．甲是定滑轮，使用时可以省力
D．乙是定滑轮，使用时不能省力
7、用不同机械将同样重物匀速提升，若不计摩擦和滑轮重，拉力F最
小的是（）
8、利用定滑轮将同一重物匀速提升时，若所用拉力的方向如图2所示，则F1F2和F3的大小关
系是
A．Fl = F2 = F3 B．Fl < F2 < F3
C．Fl > F2 > F3 D．Fl > F2 = F3
10、物体M重100牛，若不计摩擦、绳及滑轮自重，当滑轮在恒力F作用下以1米/秒的速度匀速上升时，物体M的速度及拉力F的大小分别为（）
A.0.5米/秒、100牛
B.1米/秒、50牛
C.2米/秒、200牛
D.4米/秒、100牛
11、如图4所示，物体重20N，在F＝4N的拉力作用下，物体能做匀速直线
运动，则物体受地面摩擦力的大小为
A. 24N
B.20N
C.8N
D.4N
12、为了将重400 N的物体提到高处，工人师傅用两只滑轮组成滑轮组，用该滑轮组提起重物所用的拉力至少为( )
A.100 N
B.200 N
C.133 N
D.100 N
13、如图8所示，某同学用重为10N的动滑轮匀速提升重为50N的物体．则该同学所用拉力F的
可能值是（）
A.20N
B.25N
C.30N
D.32N
14、如图2所示，AB质量分别为20 kg和15 kg，弹簧测力计重力不计，用手抓住弹簧测力计外
壳时弹簧测力计的读数是F1，用手抓住A时，弹簧测力计读数为F2，用手抓住B时弹
簧测力计读数是F3,如图秤钩在左侧，则以下说法正确的是：
（）
A．F1=350N F2=150N F3=50N B．F1=200N F2=150N F3=150N
C．F1=150N F2=200N F3=350ND．F1=200N F2=150N F3=200N
图2
15、如图1，在水平桌面上放一个200N的物体，物体与桌面的摩擦力为40N，匀速拉动
物体（摩擦及滑轮重不计），水平拉力应为
A 200N
B 20N
C 140N
D 40N
16、如图所示，在竖直向上大小为10N的力F的作用下，重物A沿竖直方向匀速上升。
已知重物A上升速度为0.2 m／s，不计滑轮重、绳重及绳与滑轮间的摩擦，则物体的重力大小和滑轮上升的速度分别为( )
A.20N 0.4m／s
B.20N 0.1 m／s
C.5 N 0.4m／s
D.5N 0.1 m／s
二、作图题
17、如图所示，用滑轮组提升物体，请画出最省力的绳子绕法。
18、站在地面上的人，利用图13中的滑轮组提升重物，请画出绕绳方法。
（要求图中滑轮都使用）
19、如图4所示，某人站在A处用一根绳子和两个滑轮提起物体B，画出物体B的重力的示意图和最省力的绕线方法
20、用滑轮组将陷在泥中汽车拉出来，试在第25题图中画出最省力的绕绳方法。
三、实验,探究题
21、某同学研究定滑轮的使用特点，他每次都匀速提起钩码，如图12所示为研究过程，请仔细观察图中的操作和测量结果，然后归纳得出初步结论。
（1）比较（a ）（b ）两图可知： ；
（2）比较（b ）（c ）（d ）三图可知： 。
22、同学们共同研究滑轮的特点：
⑴他们研究定滑轮特点时，做的实验如甲图所示，据此可证
明：使用定滑轮 。
⑵他们研究动滑轮特点时，用动滑轮匀速竖直提升重物，如乙图所示。
据此可知，使用动滑轮＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
⑶他们组装了滑轮组，发现使用滑轮组提升重物时能省力，于是他们想：利用滑轮组提升重物能否省功呢？为此，他们进行的实验如丙图所示，请根据丙图信息，写出分析数据的具体过程。
并回答他们的问题。
23、如图13是小海同学“研究定滑轮和动滑轮特点”的实验装置。
他按图示提起钩码时注意保持测力计匀速移动，分别测得一组数据如下表所示
请你分析： (1)比较测力计示数的大小，可知：使用动滑轮的好处是 ； (2)比较测力计拉力的方向，可知：使用定滑轮的好处是 ； (3)把钩码升高相同的高
度，比较乙和丙实验测力计移动的距离，可知：使用动滑轮 ；
(4)在提升重物的过程中，如果要同时兼顾定滑轮和动滑轮的特点，则应选择
；
(5)进一步分析实验数据，你还发现什么规律?(说明分析或计算什么，得到什么结论。
写出一个即可)
四、计算题
24、 如图所示，在水平拉力F 的作用下，物体匀速向右滑动时，弹簧秤示数为10牛，不计滑轮重及滑轮与绳 钩码重G/N 钩码升高高度h/m 测力计示数F/N 测力计移动
距离S/m 甲 0.98 0.2 0.98 0.2 乙 0.98 0.2 1.02 0.2 丙 0.98 0.2 0.55 0.4
之间的摩擦，则水平拉力F和物体与水平面之间的摩擦力f的大小分别是多少？
25、如图所示，工人师傅用一个滑轮组在40s内将重600N的木箱从地面匀速吊上4m高的阳台，所用的拉力为220N，不计绳重和摩。
求：
⑴木箱匀速上升的速度；⑵动滑轮的重力。
26、定滑轮在使用时相当于一个杠杆。
如图8所示，某人用绳子沿着倾斜方向通过定
滑轮拉住钩码，已知人手的拉力为F，钩码重力为G。
(1)请在图中标出这只“杠杆”的支点O，画出拉力F、钩码重力G及它们的力臂(保留作图痕迹)；
(2)若不计摩擦、滑轮重和绳重，请用杠杆平衡条件推证：F＝G
参考答案
一、选择题
1、B
2、C
3、D
4、B
5、D
6、B
7、C
8、A
9、D 10、C 11、C 12、C 13、D 14、D 15、B 16、 D
二、作图题
17、 18、见答图3
19、
20、
三、实验,探究题
21、（1）使用定滑轮匀速提升重物时，不省力，但可以改变用力的方向。
（2）使用定滑轮匀速提升相同重物时，从各个不同方向改变用力方向，但都不能省力。
22、A. ⑴可以改变力的方向，但不能省力
⑵可以省力，但不能改变动力方向
⑶W1＝Gh=2Ｎ×0.1m＝0.2J W2＝Fs＝0.8N×0.3m＝0.24J 经比较W1<W2，所以使用滑轮组不能省功
23、 (1)能省力(2)可以改变力的方向(3)费距离(移动更多距离)
(4)由定滑轮和动滑轮组成的滑轮组
(5)例如：①计算动滑轮和定滑轮提起重物所做的功，发现使用动滑轮和定滑轮都不能省功；②计算动滑轮(定滑轮)的机械效率，发现使用动滑轮(定滑轮)的机械效率小于l。
(能说出其中一个给2分。
只说明结论，不说出分析计算什么数据的只给1分)
[ 评分：(1)、(2)、(3)、(4)每空1分，(5)小问2分。
本题满分6分]
四、计算题
24、因物体做匀速直线运动，物体与水平面之间的摩擦力f=F=10N
水平拉力F=2f=2×10N=20N
25、
26、(1)(3分)(如右图)。
(2)(3分)由几何知识知：l1=l2=R(R为滑轮半径)
根据杠杆平衡条件：F1·l1＝F2·l2，
即F·ll＝G·l2，得：F＝G。
