13膨润土解析
膨润土 理化指标
膨润土理化指标
摘要：
一、膨润土简介
二、膨润土理化指标概述
三、膨润土的常见理化指标及其作用
四、理化指标在膨润土中的应用领域
五、结论
正文：
膨润土，又称膨胀土，是一种具有高度亲水性、黏性和可塑性的天然土壤。
在我国，膨润土资源丰富，广泛应用于各个领域。
为了更好地利用膨润土，了解其理化指标至关重要。
本文将对膨润土的理化指标进行详细介绍。
首先，膨润土的理化指标主要包括：水分含量、膨胀容、液限、塑限、粒度分布、比重、pH 值等。
这些指标直接影响着膨润土的性能和应用范围。
水分含量是指膨润土中水分的质量百分比，是评价膨润土质量和稳定性的重要指标。
膨胀容是指膨润土在水中吸水膨胀后的体积，它直接关系到膨润土的膨胀性能。
液限和塑限分别表示膨润土的流动性和可塑性，这两个指标决定了膨润土的可拌性和施工性能。
粒度分布和比重则影响了膨润土的物理性质，如流动性、抗压强度等。
pH 值是反映膨润土酸碱性的指标，对某些应用领域具有特殊意义。
这些理化指标在膨润土的应用领域中发挥着重要作用。
例如，在铸造工业中，膨润土作为铸造涂料，要求其液限和塑限适中，以保证良好的涂覆性和溃
散性；在钻井工业中，膨润土作为泥浆材料，需要具有较高的膨胀容和稳定性，以提高钻井效率和降低钻井成本；在环保领域，膨润土作为废水处理剂，要求其具有良好的吸附性能和pH 值调节能力。
总之，了解和掌握膨润土的理化指标对充分发挥膨润土的优势具有重要意义。
Al_(13)柱撑膨润土的制备及柱化影响因素的研究
摘 要
以钠化 改型后的 内蒙古高庙子膨 润土为原料 ， １ Ａ 高聚体 为柱化剂 ， 用水热 离子交换 法， 成 了Ａ 高聚体柱撑 膨润土 （ｌ 采 合 Ｉ Ａ，
层间距可达 １ ８ ｎｎ ． ９ ｌ； ８
ｐｌｒｄ ａ， ¨ＰＬ ） 通过 ｘ一 ｉａ Ｃｌ ＡＩ．ＩＣ 。 ｌｅ ｙ 射线粉 晶衍射 （ Ｄ）扫描 电镜 （Ｅ 分析 了产物的结构和形貌 ， ＸＲ ， Ｓ Ｍ） 探讨 了制备 ＡＩ ＩＣ的工艺参数 对结构的影响。 ＰＬ 结果表明， 钠化后的膨润土呈现大而薄的颗粒， 铝柱撑膨润土颗粒仍保留 了较 完整的层状和 片状结构； 铝柱撑 剂撑开的 最佳工艺参数为： ／ 铝 土比 １ ０ｍｍｏ ｇ 水热反应温度 ９ ｌ， ／ ０℃ ． 柱撑老化时间 ７ ｈ ２
Ｚ ｅｇＪｇ ｎ Ｙ ｎ ｉｇ ＬｕＸｉｏ ｏ ｇ Ｃ ｅ ａｓｕ ｈｎ ｏ ｇ ａｇＴｎ ｉ ａ ｄ ｎ ｈ ｎＱｕｎｈ ｉ ｕ （ ｅａｔ ｎ ｆ ｔｒ ｌ ｃ ｎ ｅ ｎ ｎ ｉｅｒ ｇ Ｅ ｓＣ ｉ ｅｈ ｏｏｙＵ ｉｅｓｙＦｚ ｏ ，ｉ ｇ ｉ ３４ ０ ） Ｄ ｐｒ ｍｅｔ Ｍａ ｉ ｉ ｃ ｄＥ ｇｎｅｉ ， ａｔ ｈｎ Ｔ ｃｎ ｌ ｎｖｒｉ， ｕｈ ｕＪ ｎ ｘ ４ ０ ０ ｏ ｅａＳ ｅ ａ ｎ ａ ｇ ｔ ａ Ａｂ ｔａ ｔ ｓｒ ｃ Ａ１ ｉａｅ ａ （ ｌＰＬ ｌｐｌ ｒｄＣｌｙ ＡＩ ＩＣ） ｗａ ｒｐ ｒｄｂ ｙ ｒ— ｅｍａ ｏｅ ｃ ａ ｅｍｅｈ ｄ ｔ ｏ ａ ｚ （ ｌ ３ ｒ ｓ ｅ ａｅ ｙｈ ｄｏｔ ｒ ｌｎ —ｘ ｈ ｇ ｔｏ ｓｗｉ Ｃａｍｉｏ ｉＧＭＺ ｅ ｔｎｔｓａ ａ ｐ ｈ ｉ ｈ ）ｂ ｎｏ ｉ ｓｒｗ ｅ
膨润土的成分
膨润土的成分
膨润土是一种经过混合的无机非金属矿物质，其结构十分稳定，具有良好的抗压能力和抗碱性。
它是人类建筑、填料、护坡、抗震和防护等方面的天然材料，近年来在农业、环境污染、园林绿化等领域受到大量应用。
但是，必须弄清楚膨润土的成分才能充分利用。
膨润土的成分主要由硅酸盐、硫酸盐和氧化物组成，这些成分共同形成了膨润土的结构，并为膨润土提供了良好的支撑力和抗压性。
硅酸盐占膨润土成分的50%以上，是膨润土中最主要的成分。
硅酸盐给膨润土带来了良好的支撑力、延展性和抗旱性，可以降低土壤的开裂概率。
硫酸盐与硅酸盐一起组成的硅硫酸盐的含量占膨润土的30%，这些成分是膨润土的质量结构的主要组成部分，可以改变膨润土的抗压和抗碱性，从而增加膨润土的机械强度。
此外，膨润土还含有少量钠、钙、铝、铁和镁等元素，其中钠是膨润土的主要元素，负责膨润土的抗压性能，钙和铝则可以增强膨润土的综合性能。
此外，膨润土还有一些物理特性，包括吸水率、比表面积和比容量等。
吸水率是指膨润土吸水的能力。
膨润土的吸水率较低，使其具有良好的抗干裂性。
比表面积是指膨润土每克粒子表面所拥有的表面积。
膨润土的比表面积相对较大，因此它具有良好的比容量特性，可以吸收大量的水分，从而改善土壤外观。
膨润土是一种多功能的无机非金属矿物质，其主要成分有硅酸盐、硫酸盐和氧化物等，它含有钠、钙、铝、铁和镁等元素，还具有良好的抗压性、抗碱性和抗旱性。
此外，它的物理性质比表面积和比容量
也是不可忽视的，可以改善土壤外观，大大提高膨润土的应用价值。
因此，为了充分利用膨润土的优势，人们应该努力深入研究膨润土的成分，以提高膨润土的应用效果。
膨润土 理化指标
膨润土理化指标一、膨润土的定义和分类1.1 膨润土的定义膨润土，又称膨胀土，是一种具有较大比表面积和吸附性能的粘土矿物，其含有大量的水合离子，能够在水分子的作用下膨胀和收缩。
1.2 膨润土的分类根据其主要成分和性质的不同，膨润土可以分为以下几类： 1. 蒙脱石：主要成分为硅酸盐，具有较强的吸附性能和交换性能。
2. 高岭土：主要成分为硅酸铝，具有较高的黏性和吸附性能。
3. 蓝泥石：主要成分为硅酸镁铝，具有较高的吸附性能和稳定性。
二、膨润土的理化指标2.1 外观特征膨润土的外观特征可以通过目测和显微镜观察来确定，主要包括颜色、形态、质地等方面的特征。
2.2 粒度分析粒度分析是评价膨润土颗粒大小和分布情况的重要方法，常用的测试方法包括筛分法和激光粒度分析法。
2.3 比表面积比表面积是评价膨润土吸附性能的重要指标，常用的测试方法包括比表面积测定仪和氮气吸附法。
2.4 吸附性能膨润土具有较强的吸附性能，可以吸附有机物、金属离子等。
吸附性能的评价可以通过吸附等温线和吸附容量来确定。
2.5 交换容量膨润土具有良好的离子交换性能，可以与溶液中的离子进行交换。
交换容量是评价膨润土交换性能的重要指标。
2.6 热稳定性膨润土的热稳定性是指在高温下膨润土的结构稳定性和吸附性能的变化情况。
常用的测试方法包括热重分析和差热分析。
2.7 pH值pH值是评价膨润土酸碱性的重要指标，可以通过酸碱滴定法或电位滴定法来测定。
2.8 吸湿性膨润土具有较强的吸湿性，可以吸收大量的水分。
吸湿性的评价可以通过吸湿等温线和吸湿容量来确定。
三、膨润土的应用领域3.1 建筑材料膨润土可以作为建筑材料的重要组成部分，用于调整材料的黏性、流动性和强度等性能。
3.2 石油开采膨润土可以用作石油开采中的堵水剂和改性剂，用于控制井壁稳定、提高油井产量等。
3.3 环境工程膨润土可以用作环境工程中的防渗材料和土壤修复剂，用于防止土壤侵蚀、提高土壤质量等。
3.4 化妆品膨润土可以用作化妆品中的吸油剂和稳定剂，用于控制皮肤油脂分泌和提高化妆品的稳定性。
膨润土的组成、分类和性质

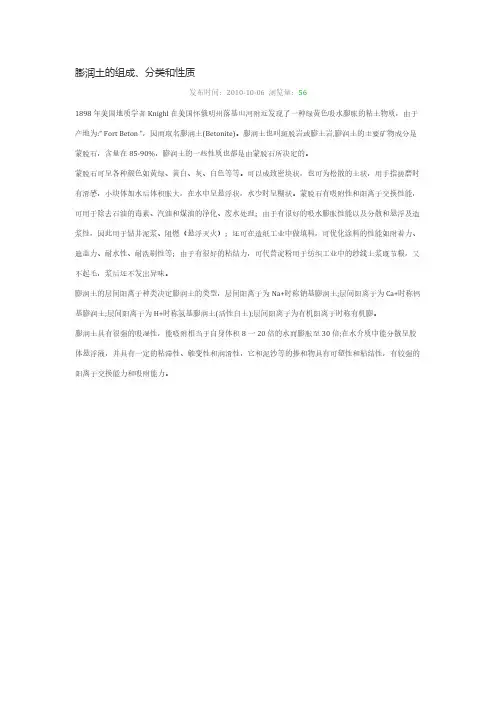

膨润土的组成、分类和性质
发布时间：2010‐10‐06 浏览量：56
1898年美国地质学者Knighl在美国怀俄明州落基山河附近发现了一种绿黄色吸水膨胀的粘土物质，由于产地为:“ Fort Beton ”，因而取名膨润土(Betonite)。
膨润土也叫斑脱岩或膨土岩,膨润土的主要矿物成分是蒙脱石，含量在85‐90%，膨润土的一些性质也都是由蒙脱石所决定的。
蒙脱石可呈各种颜色如黄绿、黄白、灰、白色等等。
可以成致密块状，也可为松散的土状，用手指搓磨时有滑感，小块体加水后体积胀大，在水中呈悬浮状，水少时呈糊状。
蒙脱石有吸附性和阳离子交换性能，可用于除去石油的毒素、汽油和煤油的净化、废水处理；由于有很好的吸水膨胀性能以及分散和悬浮及造浆性，因此用于钻井泥浆、阻燃（悬浮灭火）；还可在造纸工业中做填料，可优化涂料的性能如附着力、遮盖力、耐水性、耐洗刷性等；由于有很好的粘结力，可代替淀粉用于纺织工业中的纱线上浆既节粮，又不起毛，浆后还不发出异味。
膨润土的层间阳离子种类决定膨润土的类型，层间阳离子为Na+时称钠基膨润土;层间阳离子为Ca+时称钙基膨润土;层间阳离子为H+时称氢基膨润土(活性白土);层间阳离子为有机阳离子时称有机膨。
膨润土具有很强的吸湿性，能吸附相当于自身体积8一20倍的水而膨胀至30倍;在水介质中能分散呈胶体悬浮液，并具有一定的粘滞性、触变性和润滑性，它和泥沙等的掺和物具有可塑性和粘结性，有较强的阳离子交换能力和吸附能力。
膨润土 理化指标
膨润土理化指标摘要：一、膨润土的定义和特性1.膨润土的定义2.膨润土的特性二、膨润土的理化指标1.膨润土的理化指标概述2.膨润土的主要理化指标详解a.膨胀性能b.分散性能c.吸附性能d.交换性能e.胶体性能三、膨润土理化指标在实际应用中的作用1.在工业中的应用2.在农业中的应用3.在环保领域的应用四、理化指标对膨润土质量和性能的影响1.理化指标对膨润土性能的影响2.提高膨润土理化指标的方法五、结论正文：膨润土是一种以蒙脱石为主要成分的粘土矿物，具有独特的物理和化学性能。
它具有良好的吸附性、分散性、膨胀性、交换性和胶体性能，广泛应用于各个领域。
下面将详细介绍膨润土的理化指标及其在实际应用中的作用。
一、膨润土的定义和特性膨润土是一种具有特殊结构和性能的粘土矿物，其主要成分为蒙脱石。
它具有吸水膨胀、阳离子交换和胶体性能等特性。
二、膨润土的理化指标1.膨润土的理化指标概述膨润土的理化指标包括膨胀性能、分散性能、吸附性能、交换性能和胶体性能。
2.膨润土的主要理化指标详解a.膨胀性能：膨润土在遇水时，由于蒙脱石晶层间的电荷吸引水分子，使晶层间距增大，从而形成膨胀。
b.分散性能：膨润土在水介质中能形成稳定的胶体悬浮液，具有较好的分散性能。
c.吸附性能：膨润土具有较大的表面积，能吸附水中的有害物质，净化水质。
d.交换性能：膨润土具有阳离子交换性能，能吸附水中的阳离子，起到调节水体的pH 值和硬度等作用。
e.胶体性能：膨润土在水介质中能形成稳定的胶体，具有较好的悬浮和稳定性。
三、膨润土理化指标在实际应用中的作用1.在工业中的应用：膨润土理化指标优良，使其在石油、化工、冶金、建材等领域得到广泛应用。
2.在农业中的应用：膨润土具有改良土壤、保水保肥、提高作物产量等作用，因此在农业领域得到了广泛应用。
3.在环保领域的应用：膨润土的吸附性能使其在废水处理、废气净化等方面具有很好的应用前景。
四、理化指标对膨润土质量和性能的影响1.理化指标对膨润土性能的影响：膨润土的理化指标直接影响其在各个领域的应用效果。
浅述矿物材料膨润土
浅述矿物材料膨润土膨润土是一种常见的矿物材料，是一种黏土矿物，通常呈灰白色或淡黄色，也有一些品种呈红色、棕色、蓝色等。
膨润土是由氧化镁、氧化铝、二氧化硅等氧化物组成的多层硅酸盐矿物，具有吸附性、黏性和膨胀性等特性。
膨润土主要可以分为两类，一类是钙基膨润土，主要成分为蒙脱石和眼子石；另一类是钠基膨润土，主要成分为方解石和膨润土矿物。
膨润土在大自然中广泛分布，尤其是在火山区、河流沉积物和海洋底部有较为丰富的储量。
膨润土的最明显的性质就是其独特的膨胀性。
膨润土的分子结构中螺旋状的硅酸盐层具有特殊的网状结构，其中的硅氧键可以通过与其他元素的结合从而形成一个复杂的层间结构。
当膨润土与水接触时，水分子可以进入这些层间空隙中，从而改变了膨润土的结构，使其呈现出膨胀的特性。
这种膨胀性使得膨润土在工业领域有着广泛的应用。
膨润土广泛应用于建筑材料、陶瓷制品、造纸工业、油田开发等领域。
在建筑材料中，膨润土可以被用作添加剂，改善混凝土的流动性，提高混凝土的强度和耐久性。
在陶瓷制品的生产中，膨润土可以添加在瓷泥中，改善泥料的塑性，提高成型性能。
在造纸工业中，膨润土可以用作填充料，提高纸张的光泽度和平滑度。
在油田开发中，膨润土可以用来制备钻井泥浆，用来填充井眼，保持井壁稳定。
此外，膨润土还有一些其他的应用。
在环境工程中，膨润土可以用作土壤污染物的吸附剂，净化土壤。
在医药领域，膨润土可以用作药物的载体，改善药物的溶解性和稳定性。
在食品工业中，膨润土可以用作食品的添加剂，用于增加食品的黏稠度和稳定性。
但同时，膨润土也有一些不足之处。
例如，膨润土的湿度敏感性较高，容易受到空气水分的影响而导致失水，使其失去原有的膨胀性。
此外，膨润土的成本较高，制备过程中需要耗费大量的能源和成本。
在一些特殊行业中，如化工、电子领域，对膨润土的纯度要求较高，因此得到高纯度膨润土的制备也是一个较大的挑战。
综上所述，膨润土是一种重要的矿物材料，具有广泛的应用前景。
XT-13缩膨剂-说明书
产品使用说明书XT-13缩膨剂新乡市玄泰实业有限公司地址：新乡市工业区电话：（0373）3686699XT-13缩膨剂一、产品简介XT-13缩膨剂是我公司与中科院合作联合开发的一种具有防膨缩膨作用的化学助剂，经多次现场应用，目前已经形成一种行之有效的缩膨降压增注技术。
该剂是由阳离子聚合物复配多效能助剂化合而成，其中阳离子基团在酸性条件下，其氧化性能够破坏粘土的晶格，使吸水后的粘土释放出所吸附的水分，收缩膨胀体积，恢复地层被堵孔道。
经多次现场试用，该剂能有效解除粘土矿物颗粒造成的堵塞，适用于酸化有效期短的水敏、酸敏、速敏地层，具有较好的增注增油效果，尤其适用于解除粘土颗粒造成的堵塞，是“三敏”油藏施工的良好添加剂。
注水压力高、注水量低甚至注不进水的难题严重影响着油田的注水开发效果。
其中粘土矿物的水敏效应对油田注水开发造成的不利影响占有重要位置，并且几乎存在于所有注水开发油田。
XT-13粘土缩膨剂能够有效地使已发生了水化膨胀的粘土矿物产生收缩，对已发生了伤害的储层的储集性具有明显改善作用，而且具有优良的抑制粘土矿物膨胀、稳定粘土矿物、防止储层伤害的功能。
试验表明，XT-13缩膨剂是一种比常规酸具有更强的防缩膨能力的储层处理剂（试验结果见第三款），是改造低渗强酸敏水敏储层的有效改良添加剂。
二、技术指标：1. 外观：浅绿色或棕黄色液体，与水互溶，不燃不爆；2.防膨率：≥80%；3.缩膨率：≥40%；4. 热稳定性：≥90℃；5. 配伍性: 与地层水配伍性好，无沉淀。
三、常规酸与缩膨剂防缩膨性能对比1、防膨性能与耐冲刷性我们选取常规的工业盐酸、冰醋酸与缩膨剂在相同的加量下考察其防膨性能。
然后将上清液倒出加入纯净水摇匀，观察其防膨性能，已考察其耐冲刷性2、缩膨性能与耐冲刷性我们选取常规的工业盐酸、冰醋酸与缩膨剂在相同的加量下考察其缩膨性能。
然后将上清液倒出加入纯净水摇匀，观察其缩膨性能，已考察其耐冲刷性四、室内试验检测防膨和缩膨的检测均采用离心沉淀法来做。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（4）钙蒙脱石以两层水分子最稳定； （5）钠蒙脱石可有1、2、3层水分子，层 间阳离子为K+时，吸水性最差。 （6）吸水性除与层间阳离子种类有关外， 还与层电荷的位置有关。 A. 层电荷来自八面体片时，吸水性强； B. 来自四面体片时，吸水性弱。
二、工艺技术特性
1. 表面电性(由3类电荷贡献)
1) 层电荷:单位晶胞最多可达0.6，不受介质 pH值的影响。——这是蒙脱石表面负电性的主 要原因；
4. 阳离子交换性和吸附性
阳离子交换能力主要与层间阳离子的种类 有关，也受蒙脱石的粒度、结晶度、介质性质等 因素影响。
1）在pH=7的水介质中，阳离子交换容量为 70~140mmol/100g（相当于每个晶胞带0.5~１个静电 荷）——主要是层间阳离子的交换。 2）晶体端面所吸附的离子也具可交换性，且随 颗粒变细而增大。
第13章 蒙脱石和膨润土
(montmorillonite) and (bentonite)
一、概述
1. 膨润土：是一种以蒙脱石为主要矿物的粘 土岩，蒙脱石含量一般在40~90%，还含有长石、 石英、伊利石、沸石、高岭石、云母等矿物。 2. 最早于1888年在美国怀俄明州罗克河 (Rock River)附近的泰勒(Taylor)地区发现并开 采，后由Knight(1898)正式命名。
11. 蒙脱石的化学式
Ex(H2O)n{(Al2xMgx)2[(Si,Al)4O10](OH)2} 1）四面体中由Si和少量Al、Fe、Ti占据。 2）八面体主要被Al占据，Mg、Fe、Zn、 Ni、Li、Cr等可代替Al。 3）二价阳离子代替三价阳离子是产生层间 电荷的主要原因。 4）Ｅ为层间阳离子，主要为Ca 2+、Na+， 其次有K+、Li+等。 5）x表示Ｅ为一价阳离子时单位化学式的 层电荷数，一般在0.2~0.6之间。
12. 层间水与结构-性能的关系
（1） 层间水的含量取决于层间阳离子的 种类及环境温度和湿度。 （2）水分子是以层的形式吸附于结构层之 间，最多可达四层。 （3）水分子数（n）、水分子层数和d001 间的关系为： n： 0~2 水分子层数： 0 d001/nm： 0.96 8 14 20 1 2 3 1.25 1.55 1.85 26 4 2.05
D. 絮凝体的骨架包含大量的水，在浓厚的分散液中， 当絮凝发展到整个体系时，即成凝胶。 E. 较稀薄的蒙脱石分散液，当吸附聚积发展到一 定程度时，颗粒增大，产生沉淀。
2）钠蒙脱石：钠蒙脱石遇水膨胀可形成永 久性乳浊液或悬浮液。——这种悬浮液具有一定 的粘滞性、触变性和润滑性。
3）钙蒙脱石：膨胀性较小的钙蒙脱石在水 中虽可以迅速分散，但一般会很快絮凝沉淀。 4）造浆性：蒙脱石的造浆性不及坡缕石和 海泡石。 A. 钠蒙脱石的造浆率约为10m3/t; B. 钙蒙脱石的造浆率较低。
3）以蒙脱石为主的白色粘土(pH＜７，称酸性
白土）脱色率可达100%，活化处理可增强其吸附性和 脱色性。
5. 热稳定性
A. 加热至200~700℃出现缓慢的膨胀;
B. 700~800℃时有一急剧膨胀过程，生成 无水蒙脱石, 接着有一个较大的收缩。 C. 950℃又重新开始膨胀。
3. 膨润土与斑脱岩（taylorite）、膨土岩同 义。
4. 在工业领域，用做漂白剂和吸附剂的膨润 土被称为漂白土（fuller’s earth）。 5. 膨润土的分类
1）高膨胀（钠型）膨润土：可交换阳离子以 Na+离子为主，遇水高度膨胀，且形成胶体。 2）低膨胀（钙型）膨润土：可交换阳离子以 Ca2+离子为主，与水混合膨胀能力较低（略大于普通粘 土），且崩解为颗粒。 3）中膨胀（过渡型或混合型）膨润土：可交换 阳离子为Na+和Ca 2+ ，膨胀能力中等，与水混合形成 的胶体比钠型膨润土低。
4）进入分散状态成为流体时, 吸水膨胀性能 受晶胞的离解程度制约。
A. 含二价层间阳离子的蒙脱石晶胞的离 解程度比含一价层间阳离子者晶胞的离解程度低， 吸水量小，吸水率低。
B. 钙蒙脱石的吸水率和膨胀倍数大大低于钠 蒙脱石: a. 钠蒙脱石的膨胀倍数高达20~30倍;
b. 钙蒙脱石仅几倍至十几倍。
6. 颜色：膨润土的颜色有白色、黄色、橄榄 绿色、棕色和蓝色等。 7. 颗粒形态：蒙脱石矿物颗粒极细，属胶体 级，在电子显微镜下呈绒毛状或绒毛毡状。通常 呈土状或块状集合体。 8. 莫氏硬度1~2; 9. 密度2~3g/cm3。 10. 蒙脱石受热变化
1) 100~300℃之间，脱出吸附水和层间水； 2) 600~700℃之间，析出结构水(OH)-； 3) 800~900℃之间，结构破坏； 4) 900℃之后，形成新矿物尖晶石、石英等。
2) 破键电荷：产生于四面体片的基面和四 面体片、八面体片的端面，系Si－O破键和Al－ O(OH)破键的水解作用所致。 pH＜７时，破键吸引H+，带正电； pH＞７时，带负电；
3)八面体片中离子离解形成的电荷。
A. 在酸性介质中，(OH)-或AlO33-离解占优 势，端面荷正电； B. 碱性介质中，Al 3+离解占优势，端面荷 负电； C. pH值约9.1为等电点。
3. 悬浮性和造浆性
蒙脱石在水介质中能分散成胶体状态——受 分散相的颗粒大小和形态控制。 1）悬浮-凝聚的形式：蒙脱石晶体表面不同 部位的电荷多样性以及颗粒的不规则性，使蒙脱 石颗粒之间有不同的聚集形式。
A. 在分散液中添加大量金属阳离子, 将降低蒙脱石 晶层面的电动电位，产生面－面型聚集，使分散相的表 面积和分散度减小。——在碱性分散液中更易发生。 B. 在酸性分散液中，若外来金属阳离子干扰少或没 有干扰时，蒙脱石晶体带正电荷的端面与晶层面组成面 －端型絮凝。 C. 在中性分散液中，端面没有双电层，是端－端絮 凝。
2. 胀性
吸水或吸附有机物后，晶层底面间距增大， 体积膨胀。
1） 高水化状态的蒙脱石, c0可达1.84 ~ 2.14
nm;
2）吸附有机分子时，c0最大可达约4.8 nm。
3）含二价层间阳离子的蒙脱石处在塑性体 －流体过渡阶段时，比含一价阳离子的蒙脱石水 化能高，吸水速度快，吸水量大，膨胀性也大。
