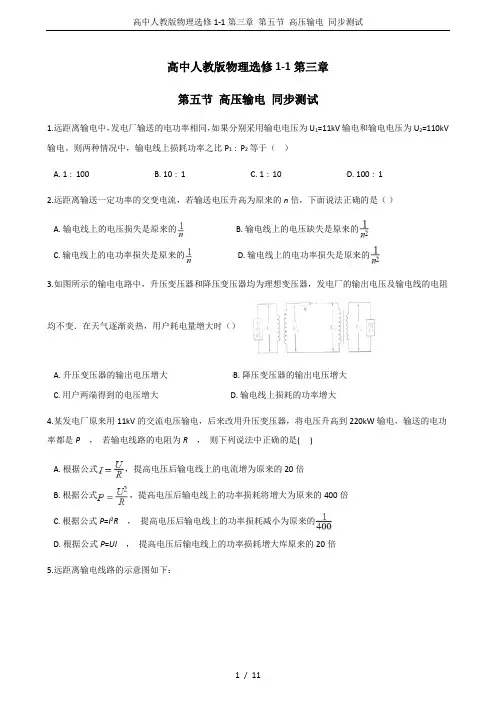

2018人教版高中物理选修(1-1)3.5《高压输电》同步练习
高中人教版物理选修1-1第三章 第五节 高压输电 同步测试
高中人教版物理选修1-1第三章第五节高压输电同步测试1.远距离输电中，发电厂输送的电功率相同，如果分别采用输电电压为U1=11kV输电和输电电压为U2=110kV 输电。
则两种情况中，输电线上损耗功率之比P1∶P2等于（）A. 1∶100B. 10∶1C. 1∶10D. 100∶12.远距离输送一定功率的交变电流，若输送电压升高为原来的n倍，下面说法正确的是（）A. 输电线上的电压损失是原来的B. 输电线上的电压缺失是原来的C. 输电线上的电功率损失是原来的D. 输电线上的电功率损失是原来的3.如图所示的输电电路中，升压变压器和降压变压器均为理想变压器，发电厂的输出电压及输电线的电阻均不变．在天气逐渐炎热，用户耗电量增大时（）A. 升压变压器的输出电压增大B. 降压变压器的输出电压增大C. 用户两端得到的电压增大D. 输电线上损耗的功率增大4.某发电厂原来用11kV的交流电压输电，后来改用升压变压器，将电压升高到220kW输电，输送的电功率都是P，若输电线路的电阻为R，则下列说法中正确的是( )A. 根据公式，提高电压后输电线上的电流增为原来的20倍B. 根据公式，提高电压后输电线上的功率损耗将增大为原来的400倍C. 根据公式P=I2R，提高电压后输电线上的功率损耗减小为原来的D. 根据公式P=UI，提高电压后输电线上的功率损耗增大库原来的20倍5.远距离输电线路的示意图如下：若发电机的输出电压不变，则下列叙述中正确的是（）A. 升压变压器的原线圈中的电流与用户用电设备消耗的功率无关B. 当用户用电器的总电阻减少时，输电线上损失的功率增大C. 输电线中的电流只由升压变压器原副线圈的匝数比决定D. 升压变压器的输出电压等于降压变压器的输入电压6.水电站向小山村输电，输送电功率为50Kw ，若以1100V送电，则线路损失为10kW，若以3300V输电，则线路损失可降为（）A. 3.3kWB. 1.1KwC. 30kWD. 11kW7.如图所示为远距离交流输电的简化电路图。
人教版高中物理-有答案-人教版高中物理_选修1-1_35_高压输电_同步练习
人教版高中物理选修1-1 3.5 高压输电同步练习一、选择题（共11题；）1. 电站向远方送电，输送的电功率恒定，若将送电电压提高到原来的k倍，则()A.输电电流也为原来的k倍B.输电导线上损失的电压为原来的1kC.输电导线上损失的电功率为原来的k2倍D.输电导线上损失的电功率为原来的1k2. 直流输电网技术在近期尚不具备大规模工程应用能力，因此在2030年前，近距离输电将主要采用高压交流输电方式，远距离则主要采用高压直流输电方式，则下列说法正确的是（）A.高压直流输电方式可以不用变压器B.高压直流输电是利用变压器把交流电变为直流电C.高压交流输电的输送电压越高，电能的输送损失越小D.高压交流输电过程中的主要电能输送损失元件是变压器3. 照明供电线路的路端电压基本上是保持不变的．可是我们在晚上七八点钟用电高峰开灯时电灯比深夜时要显得暗，这是因为此时（）A.总电阻比深夜时大，干路电流小，每盏灯分到的电压就小B.总电阻比深夜时大，干路电流小，每一支路的电流就小C.总电阻比深夜时小，干路电流大，输电线上损失的电压大D.干路电流一定，支路比深夜时多，分去了一部分电流4. 由发电站向远方工厂输电．在输出功率相同的情况下，下述哪个方法可减小输电线路中电能损失（）A.采用电阻较大的导线B.增加发电机组的数量C.增大输电电流D.增大输电电压5. 如图所示为远距离交流输电的简化电路图．发电厂升压后的输出电压为U，用等效总电阻为r的两条输电线输电，输电线路中的电流为I1，其末端间的电压为U1．在输电线与用户间连有一理想变压器，流入用户端的电流为I2．则（）A.理想变压器原副线圈匝数比为I1I2B.输电线上损失的电压为UC.理想变压器的输入功率为I1UD.输电线路上损失的电功率为I12r6. 水电站向小山村输电，输送电功率为50Kw，若以1100V送电，则线路损失为10kW，若以3300V输电，则线路损失可降为()A.3.3kWB.1.1KwC.30kWD.11kW7. 远距离输送交流电一般采用高压输电，采用高压输电的优点是（）A.可节省输电线的原材料B.可根据需要调节交流电的频率C.可减少输电线上的电能损失D.可提高输电线上的电流8. 远距离输电为了减少输电线上的能量损失都采用的措施有（）A.降低导线电阻B.可加快输电速度C.可增大输电功率D.高压输电9. 远距离输电线路的示意图如图，若发电机的输出电压不变，那么当用户用电的总功率增大时（）A.降压变压器的输出电压不变B.降压变压器的输出电压升高C.输电线上损失的功率增大D.升压变压器的原线圈中的电流保持不变10. 一台发电机最大输出功率为1000kW，电压为1000V，经变压器T1升压后向远方输电。
2018-2019学年人教版选修1-13.5高压输电课时作业
3.5 高压输电同步练习单选题1.1.电站向远方送电，输送的电功率恒定，若将送电电压提高到原来的倍，则A. 输电电流也为原来的倍B. 输电导线上损失的电压为原来的C. 输电导线上损失的电功率为原来的倍D. 输电导线上损失的电功率为原来的【答案】B【解析】输送的功率一定，根据，知输电电压越高，输电电流越小，若输送电压提高到原来的4倍，则电流减小倍，输电导线上损失的电压也减小为原来的倍，AB错误；电流减小到倍，根据可知，电线上损失的功率为原来的倍，C错误D正确．2.2.直流输电技术在近期尚不具备大规模工程应用能力，因此在2030年前，近距离输电将主要采用高压交流输电方式，远距离则主要采用高压直流输电方式，则下列说法正确的是A. 高压直流输电方式可以不用变压器B. 高压直流输电是利用变压器把交流电变为直流电C. 高压交流输电的输送电压越高，电能的输送损失越小D. 高压交流输电过程中的主要电能输送损失元件是变压器【答案】C【解析】【详解】高压输电时也需要提高电压和降压；故也必须用到变压器；故A错误；变压器只能改变电压，不能将交流变成直流；故B错误；由P=UI及P=I2R可知，输送电压越高，电能的输送损失就越小，故C正确；远距离输电中电能的损失主要是在导线上，变压器损失电能很少；故D错误；故选C．3.3.照明供电线路的路端电压基本上是保持不变的可是我们在晚上七八点钟用电高峰开灯时电灯比深夜时要显得暗，这是因为此时A. 总电阻比深夜时大，干路电流小，每盏灯分到的电压就小B. 总电阻比深夜时大，干路电流小，每一支路的电流就小C. 总电阻比深夜时小，干路电流大，输电线上损失的电压大D. 干路电流一定，支路比深夜时多，分去了一部分电流【答案】C【解析】晚上七、八点钟用电高峰时开灯，由于负载增多，各个负载是并联，则总电阻减小，根据欧姆定律，输电线上的电流增大，输电线上损失的电压变大，由于照明供电线路的路端电压基本上是保持不变的，所以用电高峰时用户获得的电压减小，每盏灯两端的电压较低。

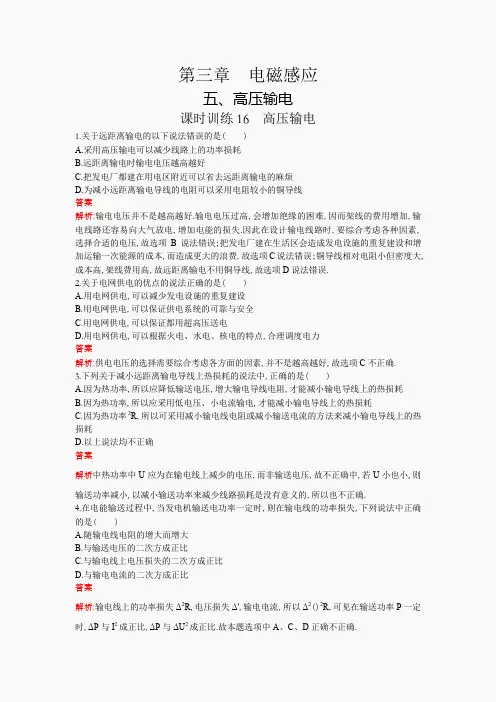

高中物理(人教版)选修1-1课后练习 3-5 高压输电 word版含解析(2)
第三章电磁感应五、高压输电课时训练16高压输电1.关于远距离输电的以下说法错误的是( )A.采用高压输电可以减少线路上的功率损耗B.远距离输电时输电电压越高越好C.把发电厂都建在用电区附近可以省去远距离输电的麻烦D.为减小远距离输电导线的电阻可以采用电阻较小的铜导线答案解析:输电电压并不是越高越好.输电电压过高,会增加绝缘的困难,因而架线的费用增加,输电线路还容易向大气放电,增加电能的损失.因此在设计输电线路时,要综合考虑各种因素,选择合适的电压,故选项B说法错误;把发电厂建在生活区会造成发电设施的重复建设和增加运输一次能源的成本,而造成更大的浪费,故选项C说法错误;铜导线相对电阻小但密度大,成本高,架线费用高,故远距离输电不用铜导线,故选项D说法错误.2.关于电网供电的优点的说法正确的是( )A.用电网供电,可以减少发电设施的重复建设B.用电网供电,可以保证供电系统的可靠与安全C.用电网供电,可以保证都用超高压送电D.用电网供电,可以根据火电、水电、核电的特点,合理调度电力答案解析:供电电压的选择需要综合考虑各方面的因素,并不是越高越好,故选项C不正确.3.下列关于减小远距离输电导线上热损耗的说法中,正确的是( )A.因为热功率,所以应降低输送电压,增大输电导线电阻,才能减小输电导线上的热损耗B.因为热功率,所以应采用低电压、小电流输电,才能减小输电导线上的热损耗C.因为热功率2R,所以可采用减小输电线电阻或减小输送电流的方法来减小输电导线上的热损耗D.以上说法均不正确答案解析中热功率中U应为在输电线上减少的电压,而非输送电压,故不正确中,若U小也小,则输送功率减小,以减小输送功率来减少线路损耗是没有意义的,所以也不正确.4.在电能输送过程中,当发电机输送电功率一定时,则在输电线的功率损失,下列说法中正确的是( )A.随输电线电阻的增大而增大B.与输送电压的二次方成正比C.与输电线上电压损失的二次方成正比D.与输电电流的二次方成正比答案解析:输电线上的功率损失Δ2R,电压损失Δ',输电电流,所以Δ2()2R,可见在输送功率P一定时,ΔP与I2成正比,ΔP与ΔU2成正比.故本题选项中A、C、D正确不正确.5.大朝山水电站(如图所示)是漫湾水电站的下一梯级电站,位于中国云南省云县与景东县交界的澜沧江中游,那果河支流入口下游1.5 处,上距漫湾电站直线距离70 ,距昆明市直线距离约270 .该工程以发电为单一开发目标.碾压混凝土溢流重力坝,最大坝高115 m,总库容9.4亿m3,装机容量135万,年发电量59.31亿·h.电站安装6台单机容量为22.5万的水轮发电机组.如果该电站用一台发电机给昆明供电,且输送电压为5 000 V,则输电线上的电流为多少?答案:4.5×104 A解析:一台发电机输出功率22.5万22.5×107 W,由知输电电流4.5×104 A.6.农村电网没有改造前,某些农村经常会出现以下现象(离变压器较远的用户):①电灯较暗,②日光灯不能启动,③洗衣机没“劲”等,尤其到过节时,这些现象更明显,为什么会出现这些现象?答案:低压输电导线老化,横截面积小,电阻较大,导线上的电压降落较大,致使末端电压远低于额定电压。
人教版高中物理 选修1-1 3.5 高压输电 同步练习(I)卷(考试)
人教版高中物理选修1-1 3.5 高压输电同步练习（I）卷（考试）姓名:________ 班级:________ 成绩:________一、选择题 (共11题；共26分)1. （2分） (2017高二下·溧水期中) 目前我国远距离输送交流电用的电压有110kV、220kV和330kV，输电干线已经采用500kV的超高压，西北电网的电压甚至达到750kV．采用高压输电是为了（）A . 加快输电的速度B . 降低输电的技术要求C . 方便调节交流电的频率D . 减小输电线上的能量损失2. （2分） (2017高二上·海口期末) 电磁感应中下列说法正确的是（）A . 法拉第电磁感应定律公式是Q=I2RtB . 高电压输电会增大导线上因发热而损失的电能C . 电路中自感的作用是阻止电流的变化D . 利用涡流的热效应可以制成一种新型的炉灶﹣﹣电磁炉3. （3分）(2016·沈阳模拟) 某小型水电站的电能输送示意图如图所示，发电机通过升压变压器T1和降压变压器T2向用户供电。
已知输电线的总电阻为R=10Ω，降压变压器T2原、副线圈匝数之比为4∶1，降压变压器副线圈两端交变电压u＝220 sin100πt V，降压变压器的副线圈与滑动变阻器组成闭合电路。
若将变压器视为理想变压器，当负载R0=11Ω时A . 通过R电流的有效值是20AB . 升压变压器的输入功率为4650WC . 当负载R0增大时，发电机的输出功率减小D . 发电机中电流变化的频率为100Hz4. （2分） (2017高二下·三台期中) 照明供电线路的路端电压基本上是保持不变的．可是我们在晚上七、八点钟用电高峰时开灯，电灯比深夜时要显得暗些．这是因为用电高峰时（）A . 总电阻比深夜时大，供电线路上的电流小，每盏灯两端的电压较低B . 总电阻比深夜时大，供电线路上的电流小，通过每盏灯的电流较小C . 总电阻比深夜时小，供电线路上的电流大，输电线上损失的电压较大D . 总电阻比深夜时小，供电线路上的电流大，每盏灯两端的电压较低5. （2分）如图为学校配电房向各个教室的供电示意图，T为理想变压器，V1、A1为监控市电供电端的电压表和电流表，V2、A2为监控校内变压器的输出电压表和电流表，R1、R2为教室的负载电阻，V3、A3为教室内的监控电压表和电流表，配电房和教室间有相当长的一段距离，则当开关S闭合时（）A . 电流表A1、A2和A3的示数都变大B . 只有电流表A1的示数变大C . 电压表V3的示数变小D . 电压表V2和V3的示数都变小6. （2分）(2019·成都模拟) 小型发电站为某村寨110户家庭供电，输电原理如图所示，图中的变压器均为理想变压器，其中降压变压器的匝数比为n3∶n4＝50∶1，输电线的总电阻R＝10 Ω。

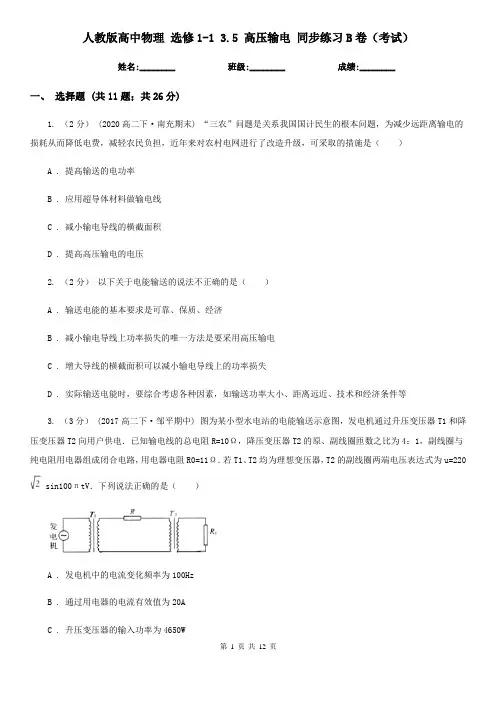

人教版高中物理 选修1-1 3.5 高压输电 同步练习B卷(考试)
人教版高中物理选修1-1 3.5 高压输电同步练习B卷（考试）姓名:________ 班级:________ 成绩:________一、选择题 (共11题；共26分)1. （2分） (2020高二下·南充期末) “三农”问题是关系我国国计民生的根本问题，为减少远距离输电的损耗从而降低电费，减轻农民负担，近年来对农村电网进行了改造升级，可采取的措施是（）A . 提高输送的电功率B . 应用超导体材料做输电线C . 减小输电导线的横截面积D . 提高高压输电的电压2. （2分）以下关于电能输送的说法不正确的是（）A . 输送电能的基本要求是可靠、保质、经济B . 减小输电导线上功率损失的唯一方法是要采用高压输电C . 增大导线的横截面积可以减小输电导线上的功率损失D . 实际输送电能时，要综合考虑各种因素，如输送功率大小、距离远近、技术和经济条件等3. （3分） (2017高二下·邹平期中) 图为某小型水电站的电能输送示意图，发电机通过升压变压器T1和降压变压器T2向用户供电．已知输电线的总电阻R=10Ω，降压变压器T2的原、副线圈匝数之比为4：1，副线圈与纯电阻用电器组成闭合电路，用电器电阻R0=11Ω．若T1、T2均为理想变压器，T2的副线圈两端电压表达式为u=220 sin100πtV．下列说法正确的是（）A . 发电机中的电流变化频率为100HzB . 通过用电器的电流有效值为20AC . 升压变压器的输入功率为4650WD . 当用电器的电阻R0减小时，发电机的输出功率减小5. （2分）某水电站用总电阻为2.5 Ω的输电线输电给500 km外的用户，其输出电功率是3×106 kW.现用500 kV电压输电，则下列说法正确的是（）A . 输电线上输送的电流大小为2×105 AB . 输电线上由电阻造成的损失电压为15 kVC . 若改用5kV电压输电，则输电线上的损失的功率为9×106kWD . 输电线上损失的功率为，U为输电电压，r为输电线的电阻6. （2分）远距离输电多采用高压输电，其优点是（）A . 可增大输电电流B . 可加快输电速度C . 可增大输出功率D . 可减少输电线上的能量损失7. （2分） (2018高二上·浙江期中) 图为远距离输电示意图，两变压器均为理想变压器，升压变压器的原、副线圈匝数分别为n1、n2 ，在原线圈两端接入一电压u=Umsinωt的交流电源，若输送电功率为P，输电线的总电阻为2r，不考虑其它因素的影响，则输电线上损失的电功率为（）A .B .C .D .8. （3分） (2015高二上·内蒙古期末) 如图所示，某小型发电站发电机输出的交流电压为500V，输出的电功率为50kW，用电阻为3Ω的输电线向远处送电，要求输电线上损失功率为输电功率的0.6%，则发电站要安装一升压变压器，到达用户再用降压变压器变为220V供用户使用（两个变压器均为理想变压器）．对整个送电过程，下列说法正确的是（）A . 输电线上的损失功率为300 WB . 升压变压器的匝数比为1：10C . 输电线上的电流为100 AD . 降压变压器的输入电压为4 700 V9. （3分） (2019高二下·潮州期末) 某电站输送的电功率是500kW，当采用10kV电压输电时，安装在输电线路起点的电度表和终点的电度表一昼夜读数相差1200kW·h(即1200度)，则下列说法正确的是A . 输电电流为50AB . 输电线损失的电能占输送电能的20%C . 输电线的电阻20ΩD . 若采用20kV电压输电，相同时间内输电线损失的电能将变为原来的一半10. （2分）用正弦式交变电流通过一理想变压器给距离较远的用户供电，电路图可等效为图示电路。
人教版高中物理选修1-13.5高压输电作业
3.5 高压输电 作业1．对于电能输送的以下说法，正确的是( )．A ．输送电能的基本要求是：可靠、保质、经济B ．减少输电导线上功率损失的唯一方法是采用高压输电C ．减少输电导线上功率损失的唯一方法是增大导线的横截面积D ．实际输送电能时，要综合考虑各种因素，如：输送功率大小、距离远近、技术和经济条件等解析 由Q ＝I 2Rt 和R ＝ρL S 分析可知选项A 、D 正确，选项B 、C 错误．答案 AD2．远距离输送交流电都采用高压输电，我国正在研究用比330 k V 高得多的电压进行输电，采用高压输电的优点是( )．A ．可节省输电线的铜材料B ．可根据需要调节交流电的频率C ．可减少输电线上的能量损失D ．可加快输电的速度解析 由P ＝IU 得I ＝P U ，输送的电功率P 一定，采用高压输电，U 大则I 小，输电线中的电流越小，由P 线＝I 2·r ，在要求输电线损耗一定的情况下，就可选电阻率略大一点的材料作为导线．若输电线确定，则可以减少输电线上的能量损失，故A 、C 选项正确；交流电的频率是固定的，不需调节．输电的速度就是电磁波的传播速度，是一定的，故B 、D 选项不正确．答案 AC3．输电导线的电阻为R ，输送电功率为P .现在分别用U 和2U 两种电压输电，则两次输电线上损失的功率之比为( )．A ．1∶2B ．2∶1C ．1∶4D ．4∶1解析 由P ＝UI 得输电线中的电流I ＝P U .输电线中损失的功率P损＝I 2R ＝(P U )2R ＝P 2R U 2.即在输送功率和输电线电阻不变的情况下，损失的功率与输电电压的平方成反比．所以P损1∶P损2＝U22∶U21＝4∶1.答案 D4．关于减少远距离输电线上的功率损耗，下列说法正确的是()．A．由功率P＝U2R，应降低输电电压，或增大导线电阻B．由P＝IU，应降低输电电压，或减小电流输电C．由P＝I2R，应减小导线电阻，或减小输电电流D．上述说法均不对解析解此题关键是分清U是输电电压，而不是在输电线上的电阻引起的电压降落，故C正确，A、B、D错．答案 C5．水电站向小山村输电，输送电功率为50 k W，若以1 100 V送电，则线路损失功率为10 k W，若以3 300 V送电，则线路损失功率变为()．A．3.3 k W B．1.1 k W C．30 k W D．11 k W解析设输送电功率为P，输电电压为U，线路电阻为R，则损耗功率P损＝I2R＝(PU)2R.代入数据可得．答案 B6．在电能输送过程中，若输送电功率一定，则在输电线上的功率损失()．A．随输电线电阻的增大而增大B．与输送电压的平方成正比C．与输电线上电压损失的平方成正比D．与输电电流的平方成正比解析输电线上的功率损失ΔP＝I2R，电压损失ΔU＝U－U′＝IR，输电电流I＝PU，所以ΔP＝I2R＝ΔU2R＝⎝⎛⎭⎪⎫PU2R，可见在输送功率P一定时，ΔP随R的增大而增大；ΔP与I2成正比；ΔP与ΔU2成正比；ΔP与U2成反比．答案ACD7．某发电厂原用11 k V的交流电输电，后改用升压变压器将电压升高到220 k V 输电，输送的电功率为P，若输电线路的电阻为R，则下列说法中正确的是()．A ．根据公式I ＝P U ，提高电压后输电线上的电流降为原的120B ．根据公式I ＝P U ，提高电压后输电线上的电流增为原的20倍C ．根据公式P ＝I 2R ，提高电压后输电线上功率损失为原的1400D ．根据公式P ＝U 2R ，提高电压后输电线上功率损失增为原的400倍解析 由I 线＝P U 知，I 线为原的120，由P 损＝⎝ ⎛⎭⎪⎫P U 2R 知，P 损为原的1400. 答案 AC8．在如图所示的远距离输电电路图中，升压变压器和降压变压器均为理想变压器，发电厂的输出电压和输电线的电阻均不变，随着发电厂输出功率的增大，下列说法中正确的有( )．A ．升压变压器的输出电压增大B ．降压变压器的输出电压增大C ．输电线上损耗的功率增大D ．输电线上损耗的功率占总功率的比例增大解析 由题意可知升压变压器的输入电压不变，则输出电压不变，A 错误；在电能输出过程中有：I ＝P U ，U 线＝IR 线，U 3＝U 2－U 线，因P 变大，I 变大，所以U 线变大，所以降压变压器初级电压U 3变小，则降压变压器的输出电压变小，B 错误；由P 线＝(P U )2R 线，因P 变大，所以P 线变大，C 正确；根据P 损P＝(P U )2R 线P ＝PR 线U 2，因P 变大，所以比值变大，D 正确．答案 CD9．发电厂发电机的输出电压为U 1，发电厂至学校的输电导线总电阻为R ，通过导线上的电流为I ，学校得到的电压为U 2，则输电导线上损耗的功率下列表达式错误是( )．A.U 21RB.(U 1－U 2)2R C ．I 2R D ．I (U 1－U 2)解析用P＝U2R求电阻上损失的功率时，U要与电阻R相对应，选项A中的U1是输出电压不是输电线电阻上的电压，故A是错误的；B中的U1－U2是输电线电阻上的电压，因此，B是正确的；C、D中的电流I是输电线中的电流，故C、D都是正确的．答案 A10．一小型水电站输出的电功率为20 k W，输电线总电阻为5 Ω，如果发电机输出电压为400 V，且直接进行输电，输电导线上损失的电功率为多少？若改为2 000 V电压输电，则输电导线上损失的电功率又为多少？解析电站输出的电功率P＝U1I1，输电导线上的电流I1＝PU1＝20 000 W400 V＝50A，输电导线上损失的功率为P线＝I21R＝(50 A)2×5 Ω＝12 500 W.改为2 000 V电压输电时，电站输出的电功率P＝U2I2，I2＝PU2＝20 000 W 2 000 V＝10 A，P线′＝I22R＝(10 A)2×5 Ω＝500 W.答案12 500 W500 W11．某电站发电机组的总输出功率为440 k W，现用220 V的电压，用铝导线将其送到10 k m远的工厂，要求电能输送过程中的损耗为输出功率的10%，求铝导线的电阻应为多大？解析由P＝UI可求出输送电能的电流，I＝PU＝440 000220A＝2 000 A，由P损＝I2R可求出导线的电阻值，R＝P损I2＝ηPI2＝0.1×440 000(2 000)2Ω＝1.1×10－2Ω.答案 1.1×10－2Ω12．发电站通过升压变压器、输电导线和降压变压器把电能输送到用户，如果升压变压器和降压变压器都可视为理想变压器．发电机的输出功率是100 k W，输出电压是250 V，升压变压器的原、副线圈的匝数比为1∶25，输电导线中的电功率损失为输入功率的4%.(1)画出上述输电全过程的线路图；(2)求升压变压器的输出电压和输电导线中的电流．(3)求输电线电阻．解析 (1)输电过程线路图，如图所示．(2)对升压变压器，据公式U 2U 1＝n 2n 1，有 U 2＝n 2n 1U 1＝251×250 V ＝6 250 V I 2＝P 2U 2＝100 0006 250 A ＝16 A. (3)输电导线中损失的功率ΔP ＝P ×4%＝I 22R 线所以R 线＝P ×4%I 22＝15.625 Ω. 答案 (1)见解析 (2)6 250 V 16 A (3)15.625Ω。
高中物理高压输电 同步练习新人教版选修1-1
高压输电 同步练习一、选择题1．当远距离高压输送一定电功率时，输电线上损耗的功率与电路中的 （ ）A 、输送电压的平方成正比B 、输送电压的平方成反比C 、输电线中电流的平方成正比D 、导线中电流的平方成反比2．关于减小远距离输电线上的功率损耗，下列说法正确的是 （ ）A 、由功率P=U 2/R ，应降低输电电压，增大导线电阻B 、由P=IU ，应低电压小电流输电C 、由P=I 2R ，应减小导线电阻或减小输电电流D 、上述说法均不对3．用电器电阻值为R 距交变电源L ，输电线电流为I ，电阻率为ρ，要求输电线上电压降不超过U ．则输电线截面积最小值为 （ ）A 、ρL/RB 、2ρLI/UC 、U/ρLID 、2UL/ρI4．远距离输送一定功率的交变电流，若送电电压提高到n 倍，则输电导线上 （ ）A 、电能损失为原来的21n倍 B 、电压损失为原来的n 1倍 C 、电能损失减少221nn - D 、电压损失减少n n 1-倍 5．关于三相交流发电机的使用，下列说法中正确的是 （ ）A 、三相交流发电机发出三相交变电流，只能同时用三相交变电流B 、三相交流发电机也可以当作三个单相交流发电机，分别单独向外传送三组单相交变电流C 、三相交流发电机必须是三根火线、一根中性线向外输电，任何情况下都不能少一根输电线D 、如果三相负载完全相同，三相交流发电机也可以用三根线（都是火线）向外输电6．对于三相交变电流，下面说法正确的是 （ ）A 、相电压一定大于线电压B 、相电压一定小于线电压C 、相电流一定小于线电流D 、以上说法都不对7．如图1所示，三个完全相同的负载连接成星形，由不计内阻的三相交变电源供电，若C 相断开，则电流表和电压表的示数变化应分别是 （ ）A、电流表示数变小，电压表示数不变B、电流表示数不变，电压表示数变大C、电流表、电压表示数都变小D、电流表、电压表示数都不变二、填空题8．发电厂输出功率为9900kW，输电线电阻为2Ω，分别用18kV和110kV的高压输电，则导线上损失的功率分别为___________，________．9．变压器接入某输电电路中，现以相同的输入电压U，不同的输出电压输送相同的电功率P，输电线电阻为R．当副线圈与原线圈匝数比为K时，输电线线路上损耗的功率为______；当匝数比为nK时，线路上损耗的功率为原来的______倍．10．有一条河流，河水流量为4m3/s，落差为5m，现利用它来发电，使用的发电机总效率为50％，发电机输出电压为350V，输电线的电阻为4Ω，允许输电线上损耗功率为发电机输出功率的5％，而用户所需要电压为220V，求所用的升压、降压变压器上原、副线圈的匝数比．变压器为理想变压器输电线路如图6所示．答案：1．BC2．C3．B4．ABCD5、BD6、D7、A8、605kW ，16.2kW9、22)(R ku ，21n10、升压1:8，降压12:1。
人教版高中物理选修1-1练习：3.5高压输电 Word版含答案
第五节高压输电练习1．(单选)在远距离高压输电的过程中，为了减少路途的电能损失，则应()A．先升压、后降压B．先降压、后升压C．先升压、后升压D．先降压、后降压解析：远距离高压输电先是利用升压变压器将电压升高，再利用降压器在用户端将电压降低．因此A选项正确．答案：A2．(单选)远距离高压输电中的“高压”所指的含义是()A．升压变压器输出端的电压B．用户得到的电压C．输电线上损耗的电压D．发电时发电机两端的电压解析：高压输电过程中，发电机两端的电压经升压变压器变成高压，加在输电线路上，输电线有电阻，损耗一部分电压，剩下的电压经过降压变压器降压后送给用户，因此A正确．答案：A3．(多选)对于电能输送的以下说法，正确的是()A．输送电能的基本要求是：可靠、保质、经济B．减小输电导线上功率损失的唯一方法是采用高压输电C．减小输电导线上功率损失的唯一方法是增大导线的横截面积D．实际输送电能时，要综合考虑各种因素，如：输送功率大小、距离远近、技术和经济条件等答案：AD4．(多选)关于输电技术，下列说法正确的是()A．减小输电导线的电阻可以减小损失的功率B．提高输送电压从而减小输送电流，可以减小损失的功率C．提高输送电压可减小损失的功率，因此可以无限提高输电电压D．采用电网供电可减小损失的功率解析：从损失功率的表达式来看有三个可行的办法：减小电阻，减小电流，升高电压．答案：AB5．(单选)远距离输电线路的示意图如下图所示．若发电机的输出电压不变，则下列叙述中正确的是()A．升压变压器的原线圈中的电流与用户用电设备消耗的功率无关B．输电线中的电流只由升压变压器原、副线圈的匝数比决定C．当用户用电器的总电阻减少时，输电线上损失的功率增大D．升压变压器的输出电压等于降压变压器的输入电压解析：变压器的输入功率、输入电流的大小是由次级负载消耗的功率大小决定的，选项A、B 错误．用户用电器总电阻减少，据P ＝U2R，消耗功率增大，输电线中电流增大，线路损失功率增大，选项C 正确．升压变压器的输出电压等于输电线路电阻上损失电压加上降压变压器电压，选项D 错误．本题考生失误情况：变压器的输入电流大小由负载消耗的功率大小决定，变压器两侧电流大小比例与匝数相关，前者是物理量的依存关系，后者是物理量的大小关系，部分考生对两者关系混淆不清，导致失误．答案：C6．(多选)某农村发电站的发电机的输出电压稳定，它发出的电通过电站附近的升压变压器升压，然后用输电线路把电能输送到远处的村寨附近的降压变压器，经降压后输给用户，设变压器为理想变压器，那么在用电高峰期，白炽灯不够亮，但用电总功率增加，这时( )A ．升压变压器的副线圈的电压变大B ．输电线路上的电压损失变大C ．降压变压器的副线圈上的电压变大D ．降压变压器到用户的输电线路上的电压损失变大解析：升压变压器副线圈的电压取决于电源的电压，由题意知电源的电压是不变的，因此选项A 错误；由于用电高峰期时，负载增加，总负载的电阻变小，则降压变压器副线圈上的电流变大，由理想变压器的原理知，降压变压器原线圈上的电流也变大，在输电线路上的电流也变大，输电线路上的电压损失变大，则选项B 是正确的；由于输电线路上的电压损失多了，则剩余在降压变压器原线圈的电压就少了，仍由理想变压器的原理得，降压变压器的副线圈电压变小了，所以选项C 错误；由于降压变压器到用户间的电流变大了，由U ＝IR 得，在线路上的电压损失就增大了，选项D 是正确的，所以正确的答案是B 、D. 答案：BD7．(单选)我们国家居民生活用电采用220 V 交流电，而有些国家和地区居民生活用电采用110 V 交流电，关于这种状况的原因下列说法最准确的是( )A ．与文化习惯有关B ．与各地采用的用电器额定电压有关C ．我们国家陆地面积宽广，有些居民聚居区各户居民比较分散，输电线路长，采用220 V 电压输送居民用电更能减少线路电能损耗D ．与地区能源是否丰富有关解析：采用高电压更能减少线路上电能损失，陆地面积不大人口居住比较密集的地区，输电线路相比不长，所以可以采用更安全的110 V 的电压输送居民用电，A 、B 、D 错误，C 正确．答案：C。
(同步练习)人教版物理选修1-1第三章第五节高压输电同步训练A卷(精编)
人教版物理选修1-1第三章第五节高压输电同步训练A卷（精编）姓名:________ 班级:________ 成绩:________一、选择题(共计15小题) (共15题；共30分)1. （2分）远距离输电中，发电厂输送的电功率相同，如果分别采用输电电压为U1=11kV输电和输电电压为U2=110kV输电。
则两种情况中，输电线上损耗功率之比P1∶P2等于（）A . 1∶100B . 10∶1C . 1∶10D . 100∶12. （2分）(2020·深圳模拟) 物理知识在科技上具有非常广泛的应用，下列说法正确的是（）A . 根据法拉第电磁感应定律，可以解释理想变压器的变压原理B . 根据欧姆定律，可知远距离高压输电线上的电流随输送电压的提升而增大C . 根据爱因斯坦光电效应方程，可以解释霓虹灯的发光现象D . 根据玻尔的原子模型理论，可以计算所有核反应中释放出的核能3. （2分）今年我国北方部分地区遭遇了雨雪冰冻灾害。
马路上的冰层坚硬如铁、光滑如玻璃，高压电线覆冰后有成人大腿般粗，为清除高压输电线上的冰凌，有人设计了这样的融冰思路：利用电流的热效应除冰。
若在正常供电时，高压线上送电电压为U，电流为I，热损耗功率为ΔP；除冰时，输电线上的热损耗功率需变为9ΔP，则除冰时(认为输电功率和输电线电阻不变) （）A . 输电电流为B . 输电电流为9IC . 输电电压为3UD . 输电电压为4. （2分） (2019高二下·三明月考) 中央电视台《焦点访谈》多次报道某些边远落后农村电价过高，农民负担过重．其中客观原因是电网陈旧老化，近年来进行了农村电网改造。
为了减少远距离输电线路上的电能损耗而降低电费价格，以下措施中切实可行的是（）A . 提高输送功率B . 应用超导材料做输电线C . 提高输电电压D . 减小输电导线的横截面积5. （2分） (2020高二下·北京期中) 当远距离高压输送一定电功率时，输电线上损耗的功率与电路中的（）A . 输送电压成正比B . 输送电压的平方成正比C . 输电线中的电流成正比D . 输电线中电流的平方成正比6. （2分）远距离输送一定功率的交流电，若输送电压提高到n倍，则（）A . 输电线上的电压损失增大B . 输电线上的电能损失增大C . 输电线上的电压损失不变D . 输电线上的电能损失减少到原来的1/n27. （2分） (2017高二上·岳阳期末) 如图为远距离的简化电路图．发电厂的输出电压是U，用等效总电阻是r的两条输电线输电，输电线路中的电流是I1 ，其末端间的电压为U1 ．在输电线与用户间连有一理想变压器，流入用户端的电流为I2 ．则（）A . 用户端的电压为B . 输电线上的电压降为UC . 理想变压器的输入功率为I rD . 输电线路上损失的电功率I1U8. （2分） (2019高二下·汉川月考) 发电厂的输出电压为U1 ，发电厂至用户间输电导线的总电阻为R，通过导线的电流为I，用户得到的电压为U2 ，则下列输电导线上损耗功率的表达式中错误的是（）A .B .C .D .9. （2分） (2017高二下·邵阳会考) 下列说法正确的是（）A . 电视机铭牌上所标的“额定电压220V”指的是交流电压的峰值B . 交流发电机发出的电流方向不变C . 远距离输电要用高电压，是为了减少输电线上的电能损失D . 升压变压器的原、副线圈匝数相同10. （2分）在远距离输电中，当输送的电功率相同时，则关于输电导线上损失的功率下列说法不正确的是（）A . 减小输电导线的电阻可以减小损失的功率，但此种方法很有限B . 提高输送电压从而减小输送电流，可大大减小损失的功率C . 损失的功率与输送电压的二次方成反比D . 损失的功率与输电线上的电压降成反比11. （2分） (2020高二下·河北月考) 照明供电线路的路端电压基本上是保持不变的．可是我们在晚上七八点钟用电高峰时开灯，电灯比深夜时要显得暗些，这是因为此时（）．A . 总电阻比深夜时大，干路电流小，每盏灯分到的电压就小B . 总电阻比深夜时大，干路电流小，每一支路的电流就小C . 总电阻比深夜时小，干路电流大，输电线上损失的电压大D . 干路电流一定，支路比深夜时多，分去了一部分电流12. （2分） (2019高二下·江门月考) 远距离输送交流电都采用高压输电．我国正在研究用比330kV高得多的电压进行输电．采用高压输电的优点是（）A . 可加快输电的速度B . 可节省输电线的材料C . 可根据需要调节交流电的频率D . 可减少输电线上的能量损失13. （2分）如图所示为远距离交流输电的简化电路图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第三章电磁感应
五、高压输电
课时训练16高压输电
1.关于远距离输电的以下说法错误
．．的是( )
A.采用高压输电可以减少线路上的功率损耗
B.远距离输电时输电电压越高越好
C.把发电厂都建在用电区附近可以省去远距离输电的麻烦
D.为减小远距离输电导线的电阻可以采用电阻较小的铜导线
答案:BCD
解析:输电电压并不是越高越好.输电电压过高,会增加绝缘的困难,因而架线的费用增加,输电线路还容易向大气放电,增加电能的损失.因此在设计输电线路时,要综合考虑各种因素,选择合适的电压,故选项B说法错误;把发电厂建在生活区会造成发电设施的重复建设和增加运输一次能源的成本,而造成更大的浪费,故选项C说法错误;铜导线相对电阻小但密度大,成本高,架线费用高,故远距离输电不用铜导线,故选项D说法错误.
2.关于电网供电的优点的说法正确的是( )
A.用电网供电,可以减少发电设施的重复建设
B.用电网供电,可以保证供电系统的可靠与安全
C.用电网供电,可以保证都用超高压送电
D.用电网供电,可以根据火电、水电、核电的特点,合理调度电力
答案:ABD
解析:供电电压的选择需要综合考虑各方面的因素,并不是越高越好,故选项C不正确.
3.下列关于减小远距离输电导线上热损耗的说法中,正确的是( )
A.因为热功率P=,所以应降低输送电压,增大输电导线电阻,才能减小输电导线上的热损耗
B.因为热功率P=IU,所以应采用低电压、小电流输电,才能减小输电导线上的热损耗
C.因为热功率P=I2R,所以可采用减小输电线电阻或减小输送电流的方法来减小输电导线上的热损耗
D.以上说法均不正确
答案:C
解析:A中热功率P=中U应为在输电线上减少的电压,而非输送电压,故不正确;B中P=UI,若U小,I也小,则输送功率减小,以减小输送功率来减少线路损耗是没有意义的,所以也不正确.
4.在电能输送过程中,当发电机输送电功率一定时,则在输电线的功率损失,下列说法中正确的是( )
A.随输电线电阻的增大而增大
B.与输送电压的二次方成正比
C.与输电线上电压损失的二次方成正比
D.与输电电流的二次方成正比
答案:ACD
解析:输电线上的功率损失ΔP=I2R,电压损失ΔU=U-U'=IR,输电电流I=,所以ΔP=I2R==()2R,
可见在输送功率P一定时,ΔP与I2成正比,ΔP与ΔU2成正比.故本题选项中A、C、D正确,B 不正确.
5.
大朝山水电站(如图所示)是漫湾水电站的下一梯级电站,位于中国云南省云县与景东县交界的澜沧江中游,那果河支流入口下游1.5 km处,上距漫湾电站直线距离70 km,距昆明市直线距离约270 km.该工程以发电为单一开发目标.碾压混凝土溢流重力坝,最大坝高115 m,总库容9.4亿m3,装机容量135万kW,年发电量59.31亿kW·h.电站安装6台单机容量为22.5万kW的水轮发电机组.如果该电站用一台发电机给昆明供电,且输送电压为5 000 V,则输电线上的电流为多少?
答案:4.5×104A
解析:一台发电机输出功率P=22.5万kW=22.5×107W,由P=UI知输电电流
I== A=4.5×104A.
6.农村电网没有改造前,某些农村经常会出现以下现象(离变压器较远的用户):①电灯较暗,②日光灯不能启动,③洗衣机没“劲”等,尤其到过节时,这些现象更明显,为什么会出现这些现象?
答案:低压输电导线老化,横截面积小,电阻较大,导线上的电压降落较大,致使末端电压远低于额定电压。
到了过节的时候,各家用电器增多,线路中电流增大,用户处电压更低,以上现象更明显。
在低压改造后,换上新的合格输电导线,以上现象就不明显了。
7.减小输电线路的电阻是降低输电损失的重要途径.
许多导体在温度特别低时电阻可以降到零,这个现象叫作超导现象.例如,铝在 1.39 K(-271.76℃)、铜在7.20 K(-265.95℃)以下,都能出现超导现象.近年来已经开发出一些“高温”超导材料,它们在100 K(-173 ℃)左右电阻就能降为零.
由于目前保持低温的主要方法是利用液态氮甚至液态氦,所以超导体输电还处于试验阶段.
2004年4月,我国云南昆明普吉变电站33.5 m三相交变电流35 kV/2 kA超导电缆系统成功实现并网试运行.这标志着继美国、丹麦之后,我国成为世界上第三个将超导电缆投入电网运行的国家.现有一直流电路,输电线的总电阻为0.4Ω,它提供给用电器的电功率为40 kW,电压为800 V,如果用临界温度以下的超导电缆替代原来的输电线,保持供给用电器的功率和电压不变,那么节约的电功率是多少?
答案:1 000 W
解析:因为是一直流电路,故电路中电流I== A=50 A.原来输电线的总电阻R线=0.4 Ω,则原先损耗的功率ΔP=I 2·R线=1 000 W,故节约的电功率为1 000 W.
8.水电站给远处的山村输送功率为100 kW的电能,用2 000 V电压输电,线路上损失的功率是2.5×104 W,则输电线的电阻是多少?
答案:10 Ω
解析:由P=UI及P损=I2R可得R=P损·=2.5×104×Ω=10 Ω.。
