船舶的基本结构
船舶修造知识点总结图解
船舶修造知识点总结图解一、船舶结构船舶的结构由船体和船舶设备组成，船体主要包括船体骨架和外壳结构，船舶设备包括动力设备、辅助设备和配套设备。
1. 船舶的分类根据用途和功能，船舶可以分为货船、客船、工程船和军舰等不同类型。
2. 船体结构船体结构是船舶的骨架，主要包括船体骨架和外壳结构。
船体骨架由船体纵向骨架和船体横向骨架组成，外壳结构由船体甲板和船体舱室组成。
3. 船舶设备船舶设备包括动力设备、辅助设备和配套设备。
动力设备主要包括主机、推进器和舵机等，辅助设备主要包括发电机、压缩机和脱水机等，配套设备主要包括船舶通信设备、航行设备和防污设备等。
4. 船舶建造材料船舶建造材料有钢、铝合金、复合材料等，其中钢材是最常用的船体材料，铝合金和复合材料逐渐在船舶建造中得到应用。
5. 船舶建造工艺船舶建造工艺包括坯料加工、船体组装和设备安装。
坯料加工主要包括钢板预制和零部件加工，船体组装主要包括船体骨架组装和外壳组装，设备安装主要包括设备安装和设备调试。
6. 船舶检验认证船舶建造过程中需要进行船级社的检验认证，确保船舶建造符合国际和国内的相关标准和规范。
二、船舶安全船舶安全是船舶修造的核心问题，包括结构安全、设备安全和航行安全等多个方面。
1. 结构安全船舶结构安全主要包括船体结构的强度和稳性。
船体结构的强度包括船体的纵向和横向强度，船体的稳性包括船舶的稳态和运动稳性。
2. 设备安全船舶设备安全主要包括船舶动力设备的可靠性和辅助设备的完备性。
船舶动力设备的可靠性包括主机的功率和推进器的效率，辅助设备的完备性包括船舶的供电系统和压气系统。
3. 航行安全航行安全主要包括船舶的导航安全和气象安全。
船舶的导航安全包括航行设备和通信设备的可靠性，气象安全包括船舶在不同气象条件下的适航性。
三、船舶维护船舶维护是延长船舶使用寿命、保障船舶运营安全的重要措施，主要包括船舶的日常维护、定期维护和特别维护。
1. 船舶日常维护船舶的日常维护主要包括船舶清洁、润滑和防腐等工作。
船舶概论(培训)PPT
第一节
船舶的基本组成与主要标志
5.其他标志 1)船名和船籍港标志： 2)烟囱标志：用以表示船舶所属公司的标志，该 标志勘划于烟囱左右两侧的高处。 3)分舱与顶推位置标志：在货舱与货舱之间舱壁 所在位置的两舷舷侧外板满载水线以上通常勘划 有表示各货舱位置的分舱标志。
第二节 船舶尺度与船舶吨位
指量自龙骨板上缘的最小型深85%处水线总长的96%，或 沿该水线从首柱前缘量至舵杆中心线的长度，两者取大值。
登记宽度（register breadth）
系指船舶的最大宽度，对金属壳板船，其宽度总是在船长 中心点处量到两舷的肋骨型线，对其他材料壳板船，其宽 度在船长中心点处量到船体外面。
登记深度（register depth）
第二节 船舶尺度与船舶吨位
净吨位（net tonnage,NT）: 是根据《1969年船 舶国际吨位丈量公约》的各项规定丈量测定出船 舶的有效容积（各载货处所的总容积,m3）后， 并在结合总吨位的前提下，按规定的计算公式所 得。净吨位本质上就是从总容积中扣除不能用于 载货或载客的容积，如机舱、物料间、船员居住 舱室等。 净吨位是港口向船舶收取各种港口费用（如港务 费、引航费、灯塔费、拖轮费、靠泊与进坞费等） 和税金（如吨税）的依据。
系指从龙骨上缘量至船舷处上甲板下缘的垂直距离。对具 有圆弧形舷边的船舶，则是量至甲板型线与船舷外板型线 之交点。对阶梯型上甲板，则应量至平行于甲板升高部分 的甲板较低部分的延伸虚线。
第二节 船舶尺度与船舶吨位
船舶主尺比（dimension ratio） 船舶的主尺度仅表示船体的大小，而主尺度比却 是船体几何形状特征的重要参数，其大小与船舶 的各种性能关系密切。 船长型宽比L/B（length breadth ratio） 船长型深比L\D（length depth ratio） 船长型吃水比L\d(length draft tatio) 型宽型吃水比B/d(depth draft ratio) 型深型吃水比D/d(depth draft ratio)
水手业务第16课船舶基本结构3
3.纵向构件（舷侧纵桁和舷侧纵骨)
1.舷侧纵桁多为横骨架式舷侧结构中设置的纵向构件，通常采用T型
组合材，其腹板与强肋骨腹板同高，主要用来支承主肋骨。
舷侧纵骨是纵骨架式舷侧结构中的主要纵向构件，一般用尺寸较小的不等 边角钢或
↑ 椭圆型尾
↑ 巡洋舰型尾
↑
方型尾
Rizhao Marine Engineering Vocational College 日照航海工程职业学院
二.船首结构的加强
船首结构：指从首部船底平坦
部分起向船首部分的船体结构。
作用(要求)：①克服波浪、冰
块的冲击和水阻力；②应有足
够的强度来克服碰撞力；③会
五种形状： ①直立型首： ②前倾型首： ③飞剪型首：设计水线以上呈凹形曲线，有较大的首楼甲板，利于锚和系
泊设备的布置，船首不易上浪。 ④破冰型首：设计水线以下首柱呈倾斜状，与基线构成30º夹角，多见于
破冰船。 ⑤球鼻型首：设计水线以下首部前端有球鼻型突出体，作用是减少兴波阻
力和形状阻力，广泛采用。
Rizhao Marine Engineering Vocational College 日照航海工程职业学院
2)按结构分类
有平面舱壁、对称槽形舱壁及双层板舱壁三类。
(1)平面舱壁：由舱壁板和其上的垂直与水平骨架组成。大型船舶舱壁板 的钢板长边沿水平方向布置，厚度由下向上逐渐减薄。
(2)对称槽形舱壁：由钢板压制而成。优点：在强度相同的条件下，重量 减轻，节约钢材，装配与焊接的工作量减少，便于清舱。缺点：所占舱容 较大，舱容利用率不高。一般用于油船、散装货船及矿砂船。剖面形状有
第二章 船体结构
《规范》规定，船体结构分为： 1)主要构件：船体的主要支撑构件称为主要
构件，如强肋骨、舷侧纵桁、强横梁、甲 板纵桁、实肋板、船底桁材、舱壁桁材等。 2)次要构件：一般是指板的扶强构件，如肋 骨、纵骨、横梁、舱壁扶强材、组合肋板 的骨材等
3
2.船体结构的作用
• 承受各种力：包括承受和抵抗水压力、风 浪的冲击力、各种扭力、冰块挤压力、浮 力、重力、货物的负载、水阻力、机械振 动及坞墩反力等外力。
1）沿船长方向：一般在船中0.4L区域内的外板厚 度较大，离首尾端0.075L区域内的外板较薄，两者 之间的过渡区域，其板厚可逐渐减薄，首尾部要求 局部强度高，仅比中部减薄20%。
2020/4/2
2）横剖面方向：平板龙骨位于船底中心线 处，厚度比相邻船底列板大2mm，宽度沿船 长方向保持不变；
• 舷侧列板在船中部较厚，向两端逐渐减薄， 舭列板和附近的列板稍厚。
3）局部加强：
• 对于有些局部受力较大区域的外板，应采用
加厚板或加装骨架等局部加强措施。
• 这些区域主要有：首部锚孔区域、尾端螺旋
桨区域、外板开口区域等。加强的具体要求 详见船舶建造规范。
• 此外，对于航行冰区的船舶，其外板厚度在
冰带区部分也需作必要的加强。
二、甲板板
• 1.甲板
• 根据作用分为：强力甲板、遮蔽甲板、舱壁甲板、干 舷甲板和量吨甲板等。
5
二、船体结构的形式
1.船体结构的形式：按骨架排列形式的不同，船体结构 有横骨架式、纵骨架式和纵横混合骨架式三种结构形 式。
1)横骨架式：
2020/4/2
6
横骨架式船舶特点：
①主船体中的横向构件排列密尺寸小，纵向构件排 列间距大尺寸大。 ②结构简单、建造容易。 ③横向强度和局部强度好。 ④舱容利用率较高且便于装卸。 ⑤船舶的自重较大。 适用于：对总纵强度要求不高的沿海中小型船和内 河船。

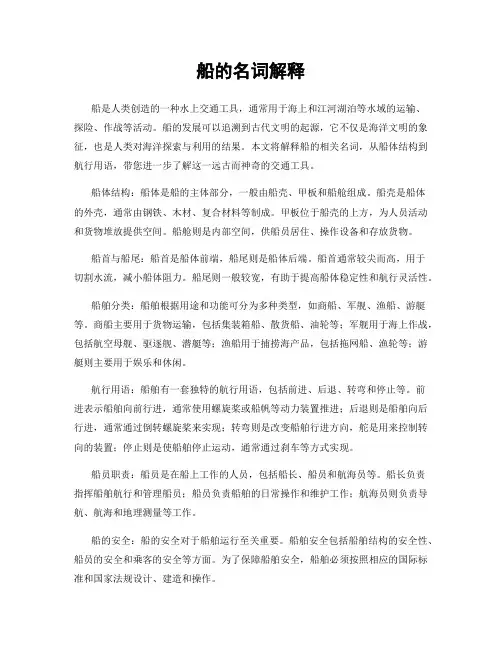

船的名词解释
船的名词解释船是人类创造的一种水上交通工具，通常用于海上和江河湖泊等水域的运输、探险、作战等活动。
船的发展可以追溯到古代文明的起源，它不仅是海洋文明的象征，也是人类对海洋探索与利用的结果。
本文将解释船的相关名词，从船体结构到航行用语，带您进一步了解这一远古而神奇的交通工具。
船体结构：船体是船的主体部分，一般由船壳、甲板和船舱组成。
船壳是船体的外壳，通常由钢铁、木材、复合材料等制成。
甲板位于船壳的上方，为人员活动和货物堆放提供空间。
船舱则是内部空间，供船员居住、操作设备和存放货物。
船首与船尾：船首是船体前端，船尾则是船体后端。
船首通常较尖而高，用于切割水流，减小船体阻力。
船尾则一般较宽，有助于提高船体稳定性和航行灵活性。
船舶分类：船舶根据用途和功能可分为多种类型，如商船、军舰、渔船、游艇等。
商船主要用于货物运输，包括集装箱船、散货船、油轮等；军舰用于海上作战，包括航空母舰、驱逐舰、潜艇等；渔船用于捕捞海产品，包括拖网船、渔轮等；游艇则主要用于娱乐和休闲。
航行用语：船舶有一套独特的航行用语，包括前进、后退、转弯和停止等。
前进表示船舶向前行进，通常使用螺旋桨或船帆等动力装置推进；后退则是船舶向后行进，通常通过倒转螺旋桨来实现；转弯则是改变船舶行进方向，舵是用来控制转向的装置；停止则是使船舶停止运动，通常通过刹车等方式实现。
船员职责：船员是在船上工作的人员，包括船长、船员和航海员等。
船长负责指挥船舶航行和管理船员；船员负责船舶的日常操作和维护工作；航海员则负责导航、航海和地理测量等工作。
船的安全：船的安全对于船舶运行至关重要。
船舶安全包括船舶结构的安全性、船员的安全和乘客的安全等方面。
为了保障船舶安全，船舶必须按照相应的国际标准和国家法规设计、建造和操作。
船舶技术发展：随着科技的进步和人类对船舶的需求不断提升，船舶技术也在不断发展。
新材料的应用、燃料效率的提高和自动化技术的运用，使得船舶更加安全、环保和高效。
船体基本结构(1).
8
船 舶 概 论
舷顶列板 S
舷顶列板 甲板
舷侧外板
K
舭列板 张 远 双
平板龙骨
船底板
舭列板
在船底中心线处的一列板称为K列板（平板龙骨），由船底 向舷侧过渡的各列板依次称为A列板、B列板、C列板……，到 了舷侧顶部最上面的一列板称为S列板（舷顶列板）。I、O、Q 三字母不用。
9
船 舶 概 论
三、甲板的有关概念
一、横骨架式舷侧结构
横骨架式舷侧结构根据肋骨的设置方式可分为： 张 远 双 1、单一肋骨形式；
2、由强肋骨、舷侧纵桁与主肋骨组成的形式；
3、双层舷侧结构的形式。
19
船 舶 概 论
1、单一肋骨形式 为了避免高腹板的舷侧构件占 去过多的舱容，货舱区域的舷侧 全部采用尺寸相同的肋骨。这种 肋骨称为主肋骨。 1：主肋骨；
张 远 双
五、甲板板的作用
与外板和舱壁板共同构成舱室。 上甲板为船体的水密顶板。 参与保证船体的总纵强度和局部强度。
12
第三部分 船底结构
船 舶 概 论
船底是船舶的基础，船底结构的分类： 1、按层数分为：单底和双层底。
2、按骨架形式分为：横骨架式和纵骨架式。
一、横骨架式单底结构
张 远 双
13
船 什么是纵向构件和横向构件？
张 远 双
4
试结合某散货船的典型横剖面，说明其甲板、舷侧和船底等板架 的骨架形式。
船 舶 概 论
注意：骨架形式是针对板架而言的！
张 远 双
5
船 舶 概 论
小结： 钢质船体是由板架结构构成的坚固的空心水密建筑物。 整个船体可划分为许多板架结构： 甲板板架 舷侧板架 舱壁板架 船底板架 舷侧板架
船舶基本常识(船舶结构与设备)(课堂PPT)
2
8
船体的最上层的首尾统长甲板为上甲板（upper deck）， 亦称为:
• 主甲板（main deck）：所有开口都能封密并保证水密。 • 量吨甲板：丈量吨位时。 • 遮蔽甲板：少数远洋船舶在主甲板上还有一层贯通船
首尾的上甲板，由于其开口不能保证水密，所以只能 叫遮蔽甲板（shelter deck）。 • 主甲板在不同场合又被称为：第一层全通甲板、干舷 甲板、露天甲板、游步甲板、强力甲板等等。
是指水线面至船底龙骨板上缘的垂直距离，与实际吃水相 差一个龙骨板的厚度。它是船舶设计和进行性能计算时所考 虑的吃水。
壁等结构所组成的水密空心结构，为船舶的主体部分。 上层建筑指上甲板以上的各种围蔽建筑物。 配套设备包括主辅电、管系、甲板设备、安全设备、通讯
导航及生活设备。
2
4
配套设备
←上层建筑
←主船体
2
船舶基本组成实船图 5
建造中的主船体结构
2
6
2
7
2.1主船体结构
（1）甲板是铺在船梁上的钢板，将船体分隔成上、中、下 层。大型船甲板数可多至六、七层，其作用是加固船体结构 和便于分层配载及装货。
罗经forecastle) 长度一般为10%L左右，作用是减少首部上浪，改善航行条件。
尾楼(poop） 作用是减少船尾上浪，保护机舱，其内的舱室亦可作船员居住舱室 或派作其他用途。
桥楼(bridge) 位于船中部的上层建筑。主要用来布置驾驶室及船员居住与活动处 所的上层建筑。
2
13
货舱(cargo hold）是用于装载货物的舱室。 液舱(liquid hold)是用于装载燃油、淡水、液货、压载水等 液体的舱室。一般设在船的低处，有利于船舶稳性。为减 少自由液面对稳性的影响，一般横向尺寸都比较小，且对 称于船舶纵向中心线布置。
船舶结构 第一章 船舶常识
2017/3/12
第一章 船舶常识
23
(2)船宽B 船宽即型宽，指在船舶的最宽处，由一舷的肋骨外缘量 至另一舷肋骨外缘之间的横向水平距离。 (3)型深D 指在船长中点处，沿船舷由平板龙骨上缘量至上层连续 甲板(上甲板)横梁上缘的垂直距离；对甲板转角为圆弧 形的船舶，则由平板龙骨上缘量至横梁上缘延伸线与肋 骨外缘延伸线的交点。而在船长中点处，由平板龙骨上 缘量至夏季载重线的垂直距离称之为型吃水d。
伍生春上海海事大学商船学院专业文档第一章船舶常识2019317第一章船舶常识3第一章船舶常识第一节船舶的基本组成与主要标志第二节船舶尺度与船舶吨位第三节船舶种类与特点专业文档第一章船舶常识2019317第一章船舶常识4第一节船舶的基本组成与主要标志一船舶的基本组成船舶由主船体上层建筑及其他各种配套设备组成
2017/3/12
第一章 船舶常识
29
第三节 船舶种类与特点
一、客船
载客超过12人者均为客船，通常多为定期定线航行。特点 是具有多层甲板的高大上层建筑，具有较好的抗沉性，且 船速较高，并设有减摇装置，安全设备与生活设施齐全。 按载客的性质不同，客船有以下几种： 1.全客船(包括短途高速客船) 2.客货船 3.货客船 4.客滚船：指具有滚装装货处所或特种处所的客船。其结 构特点与滚装船类似。 客船如下图所示：
2017/3/12
第一章 船舶常识
21
(1)最大长度 最大长度又称全长或总长，是指从船首最前端至船尾最 后端(包括外板和两端永久性固定突出物)之间的水平距 离。 (2)最大宽度 最大宽度又叫全宽，是指包括船舶外板和永久性固定突 出物在内并垂直于纵中线面的最大横向水平距离。 (3)最大高度 是指自平板龙骨下缘至船舶最高桅顶间的垂直距离。最 大高度减去吃水即得到船舶在水面以上的高度，称净空 高度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
船舶的基本结构
船舶由主船体、上层建筑及其他各种配套设备所组成。
1、主船体主船体是指上甲板及以下由船底、舷侧、甲板、首尾与舱壁等结
构所组成的水密空心结构，为船舶的主体部分。
主船体各组成部分的含义如下：
1）船底：为主船体的底部结构，有单层底和双层底两种结
船舶由主船体、上层建筑及其他各种配套设备所组成。
1、主船体
主船体是指上甲板及以下由船底、舷侧、甲板、首尾与舱壁等结构所组成的水密空心结构，为船舶的主体部分。
主船体各组成部分的含义如下：
1）船底：为主船体的底部结构，有单层底和双层底两种结构形式。
其横向两侧以圆弧形式（称其为舭部，）逐渐向上过渡至舷侧。
2）舷侧：为主船体两侧的直立部分。
两舷舷侧在过渡至近船舶前后两端时，逐渐成线型弯曲接近并最终会拢（该两会拢段部分分别称船首和船尾）。
其中，前部的线型弯曲部分称首舷（又称首部），后部的线型弯曲部分称尾舷（又称尾部，）。
构成船底、舷侧及舭部外壳的板，通常称船舶外板，俗称船壳板。
3）甲板：为主船体垂向上成上下层并沿船长方向水平布置的大型纵向连续板架。
按自上而下位置的不同，自上甲板开始向下依次为二层甲板（第二甲板）、三层甲板（第三甲板）等。
（1）上甲板：为船体的最高一层全通甲板，又称上层连续甲板。
其它各层甲板统称为下甲板。
（2）平台甲板：为沿船长方向布置并不计人船体总纵强度的不连续甲板，如舵机间甲板即为平台甲板。
4）舱壁：为主船体内垂向方向上布置的结构，有横舱壁和纵舱壁两种（详细内容见船体结构部分）。
2、上层建筑
上层连续甲板上由一舷伸至另一舷的或其侧壁板离船壳板向内不大于4% 船宽的围蔽建筑称上层建筑，即首楼、桥楼和尾楼，其他的围蔽建筑称甲板室。
1）长上层建筑与短上层建筑：长度大于0.15L，且不小于其高度6 倍的上层建筑为长上层建筑，不符合长上层建筑条件的为短上层建筑。
客船及客货船的上层建筑属长上层建筑，其他船舶的上层建筑一般属短上层建筑。
位于首部的上层建筑称首楼。
其作用是减少首部上浪，改善航行条件，首楼的舱室可作贮藏室用。
用来布置驾驶室及船员居住与活动处所的上层建筑为桥楼。
位于尾部的上层建筑称尾楼。
其作用是减少船尾上浪，保护机舱，其内的舱室亦可作船员居住舱室或派作其他用途。
现代船舶基本都为尾机型或中尾机型船，桥楼直接设在近船尾处，故无尾楼。
2）长甲板室与短甲板室：长度大于0.15L，且不小于其高度6 倍的甲板室为长甲板室。
不符合长甲板室条件的为短甲板室。
船舶的桅屋基本属短甲板室。
3）上层建筑各层甲板
根据船舶种类、大小的不同，上层建筑（桥楼）所具有的甲板层数及命名方法均有所不同。
如有的船舶从上层建筑下部的第一层甲板开始向上按A、B、C⋯⋯的方式命名各层甲板；有的船舶则按各层甲板的使用性质不同命名，如罗经甲板、驾驶甲板、船长甲板、高级船员甲板、艇甲板、船员甲板等。
3、舱室名称
除上层建筑内具有各种功能不同的舱室外，主船体亦由各甲板与舱壁将其分隔成若干舱室，这些舱室按其用途的不同主要有：
1）机舱：是用于安装主机、辅机及其配套设备的舱室，为船舶的动力中心。
机舱一般位于桥楼正下部的主船体区域。
2）货舱：是用于载货的舱室。
根据船舶种类的不同，有干货舱、液货舱及液化气体货舱等。
每一货舱一般仅设置一个货舱口，但对一些大尺寸的货舱，有时设置纵向方向或横向并列的两个货舱口，如集装箱船、油船及大型的杂货船等。
3）压载舱：是指专用来压载的舱室。
如货舱下部的双层底舱，船舶的首、尾尖舱及边舱等。
4）深舱：为双层底以外的压载舱、船用水舱、货油舱（如植物油舱）及按闭杯试验法闪点不低于60℃的燃油舱等。
深舱由船舶中纵剖面处设置的纵舱壁或制荡舱壁分隔为左右对称的舱室，以减小自由液面的影响。
5）其它舱室
除上述主要舱室外，还有：
（1）燃油舱：是用于贮存主、辅机所用燃油的舱室，一般为双层底内的若干舱室，大型船舶也有将深舱作燃油舱使用的。
（2）滑油舱：一般为设在机舱下部的双层底内。
（3）淡水舱：专用来贮存饮用与生活用水的舱室。
（4）污油水舱：专用于贮存污油的舱室。
（5）隔离空舱：用于隔开油舱与淡水舱、油船的货油舱与机舱的专用舱室。
隔离空舱一般是一个仅有一个肋骨间距的狭窄空舱，故又称干隔舱。
4、各种配套设备
船舶的配套设备主要有：主辅机及配套、电气、各种管系、甲板（锚、舵、系泊及起重）设备、安全（消防、救生）设备、通信导航设备及生活设施配套设备等。
