130T生物质锅炉运行规程讲解内容
130t循环流化床规程锅炉运行规程
宁波明耀环保热电有限公司企业标准锅炉运行标准——锅炉运行规程编制：审核：批准：2004年编制试行宁波明耀环保热电有限公司发布说明1、本规程根据《锅炉监督制度》、《火力发电厂水汽质量标准》、《火力发电厂水汽试验方法》、《锅炉设备型号编制方法》、《火力发电厂锅炉设计技术规定》、等有关标准，制造技术资料和现场具体情况制定。
2、本规程中锅炉主、辅设备规范，主要技术性能及参数限额根据厂家提供的说明书编写。
3、本规程所述主辅设备的内容与现场所用主辅设备的制造厂说明书或上级规定、标准抵触时，以后者为准。
4、下列人员应熟悉且必须严格执行本规程：4.1锅炉运行全体人员、值长4.2发电运行部门、检修部门、技术职能部门、安全职能部门领导及有关技术人员4.3总工程师、生产厂长5、本规程自下发之日起试行。
《锅炉运行规程》目录试行本第一章锅炉设备……………………………………………………………………第一节设备概况及特性…………………………………………………………第二节锅炉主要参数…………………………………………………………第二章锅炉启动前的检查和试验第一节启动前的检查…………………………………………………………第二节漏风试验……………………………………………………………………第三节布风板阻力特性及一次风门调节特性试验………………………………第四节料层阻力特性试验……………………………………………………第五节布风均匀性试验…………………………………………………………第六节水压试验………………………………………………………………………第七节冲洗过热器……………………………………………………………………第八节转动机械试运行………………………………………………………………第三章锅炉的启动…………………………………………………………第一节启动前的准备……………………………………………………第二节锅炉启动…………………………………………………第三节锅炉并列……………………………………………………第四章锅炉压火及热态启动…………………………………………………第一节锅炉压火……………………………………………………………第二节锅炉热态启动……………………………………………………………第五章锅炉运行监视和调整…………………………………………………第一节锅炉运行调整的任务………………………………………………第二节锅炉水位的调整……………………………………………………第三节锅炉负荷、汽压及汽温的调整……………………………………第四节锅炉燃烧的调整………………………………………………………第五节锅炉排污……………………………………………………………………第六节排渣、放灰与打焦………………………………………………………第七节转动机械运行………………………………………………………………第八节自动装置的运行…………………………………………………………第九节锅炉设备的运行维护……………………………………………………第六章锅炉停运与保养……………………………………………………………第一节锅炉的停运…………………………………………………………………第二节停炉后保养与防冻…………………………………………………………第七章锅炉运行的异常和事故处理……………………………………………第一节事故处理的总原则及注意事项………………………………………第二节故障停炉……………………………………………………………………第三节锅炉水位的异常……………………………………………………………第四节汽水共腾……………………………………………………………………第五节锅炉及管道的水冲击……………………………………………………第六节锅炉承压部件的损坏………………………………………………………第七节锅炉燃烧异常……………………………………………………………第八节电气系统的故障…………………………………………………………第九节附属设备的故障…………………………………………………………第十节MFT动作…………………………………………………………………第十一节给煤机的故障。
130T锅炉运行规程.doc
九江线材有限公司焦化总厂发电厂Ⅱ期2×25MW发电锅炉运行规程2010-11-5目录第一章锅炉和机组设备概述 (5)第一节锅炉简介 (5)第二节设备简要特性 (5)第二章启动前的调试 (7)第一节水压试验 (7)第二节转动机械试运转 (9)第四节阀门、档板的远方操作试验 (11)第五节保护联锁试验 (11)第三章锅炉机组启动前检查 (12)第一节锅炉本体及烟道内部的检查 (13)第二节锅炉机组阀门及管道附件的检查 (13)第三节锅炉辅机的检查 (15)第四节锅炉上水 (15)第一节锅炉点火 (15)第二节锅炉升压 (18)1、锅炉升压时间如下： (18)第三节锅炉的并列 (19)第四节锅炉安全阀的校定 (20)第五节运行调整的主要任务 (21)第六节锅炉运行参数调整 (21)第七节锅炉辅机的监视 (23)第八节锅炉的排污 (25)第九节锅炉运行定期工作 (26)第五章锅炉机组的停运 (26)第一节正常停炉 (27)第二节紧急停炉 (28)第四节停炉后的冷却 (29)第五节停炉后的保养 (30)第六节停炉后的防寒 (31)第六章锅炉常见故障处理 (32)第一节锅炉缺水 (32)第二节锅炉满水 (33)第三节锅炉灭火 (35)第四节汽水共腾 (36)第五节汽包就地水位计损坏 (37)第六节水冷壁管损坏 (37)第七节省煤器损坏 (38)第八节过热器损坏 (39)第十节蒸汽及给水管道损坏 (41)第十一节厂用电中断 (41)第十二节负荷骤减 (43)第十三节风机故障 (44)第十四节煤气管道着火与爆炸 (45)第十五节尾部烟道燃烧 (45)第十七节管道水冲击 (47)第十八节风机掉闸 (48)第十九节运行岗位职责 (49)修编：审批：前言为了提高我厂的锅炉运行的操作水平，使工作逐步走向正规化，系统化，我们编写了本规程。
这本规程参照电力部《锅炉运行规程》机组设备说明书，同时注意到我厂初级工多，力求密切联系实际情况，使操作步骤力求简洁明确。
130T启动锅炉运行规程

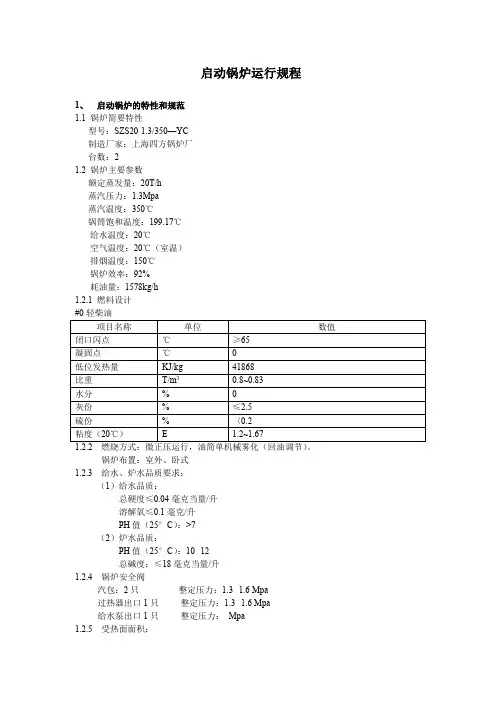

启动锅炉运行规程1、启动锅炉的特性和规范1.1 锅炉简要特性型号：SZS20-1.3/350—YC制造厂家：上海四方锅炉厂台数：21.2 锅炉主要参数额定蒸发量：20T/h蒸汽压力：1.3Mpa蒸汽温度：350℃锅筒饱和温度：199.17℃给水温度：20℃空气温度：20℃（室温）排烟温度：150℃锅炉效率：92%耗油量：1578kg/h1.2.1 燃料设计锅炉布置：室外、卧式1.2.3 给水、炉水品质要求：（1）给水品质：总硬度≤0.04毫克当量/升溶解氧≤0.1毫克/升PH值（25°C）：>7（2）炉水品质：PH值（25°C）：10--12总碱度：≤18毫克当量/升1.2.4 锅炉安全阀汽包：2只整定压力：1.3--1.6 Mpa过热器出口1只整定压力：1.3--1.6 Mpa给水泵出口1只整定压力：Mpa1.2.5 受热面面积：炉膛：36.08m²对流管束：220m²过热器：37.9m²省煤器：435m²1.2.6 吹灰：吹灰部位：对流管束、省煤器吹灰压力1.3Mpa，温度350℃。
1.3 辅助设备（1）油枪个数1个高能点火：HESI 1只喷油量：1578kg/h（2）排污扩容器：两炉共一台P=1.47Mpa（3）送风机型号：9-26/No100 离心通风机左0°流量：25158m³/h扬程：5560Pa送风机电动机型号：Y280S-4功率：75KW电压：380V电流：139.7A转速：1480rpm绝缘等级：B级绝缘接线方法：Δ消声器型号：F7B通流量：25000 m³/h（4）给水泵型号：DG25-30×7流量：25m³/h扬程：2.1Mpa给水泵电机型号：Y200L1-2功率：30kw电压：380V电流：56.9A转速：2950rpm绝缘等级：B级绝缘接线方法：Δ（5）循环水箱V=4 m3个数1个2、锅炉的启动2.1 启动前的检查与准备锅炉安装和检修完毕后，应派值班员进行点火前的检查和准备工作。
130th循环流化床锅炉规程
130t/h锅炉运行操作规程（试行）2004年7月目录第一篇锅炉机组运行 (4)第一章循环流化床锅炉的基本特性 (4)第一节运行规范 (4)一、锅炉概述 (4)二、锅炉概况主要经济指标和有关数据 (4)第二节锅炉结构 (5)一．汽包 (5)二．水冷系统 (5)三．过热器 (6)四．省煤器 (6)五．空气预热器 (6)六．燃烧系统 (7)七．炉墙 (7)八．锅炉范围内的管道布置 (7)九．管路所配安全附件 (7)十．关于锅炉的脱硫 (8)第三节锅炉辅机 (8)一．引风机 (8)二．一次风机 (8)三．二次风机 (8)四．罗茨风机 (8)五．滚筒冷渣机 (8)六．扩容器 (9)七．疏水箱 (9)八．给煤机 (9)九．疏水泵 (10)十．螺杆供油泵 (10)十一．离心油泵 (10)十二．离心油泵 (10)十二．油罐 (11)第二章锅炉启动前的准备、检查和试验 (11)第一节启动前的准备 (11)第二节启动前的检查 (11)一．司炉应检查 (11)二．副司炉应检查 (12)三．助手应检查 (13)四．各岗位现场应符合下列要求 (13)第三节启动前的试验 (14)一．锅炉上水 (14)二．水压试验 (14)三．冲洗过热器 (14)四．转动机械试验 (15)五．漏风试验 (16)六．锅炉冷态试验 (16)第三章锅炉的烘、煮炉及管道吹扫 (17)第一节烘炉 (17)第二节煮炉 (18)第三节主蒸汽管道吹扫 (18)第四章锅炉机组的启动 (19)第一节锅炉点火与升压 (19)一．点火 (19)二．锅炉的升压操作 (20)三．启动要求及注意事项 (20)四．过热器及主蒸汽管道吹扫 (21)五．校验安全阀 (21)第二节锅炉并列 (21)第五章锅炉运行中的监视与调整 (22)第一节运行调整的任务与目的 (22)第二节锅炉水位调节 (22)第三节汽温汽压的调节 (22)第四节燃烧的调整 (23)第五节锅炉排污 (24)第六节锅炉除灰、除渣 (24)第六章锅炉机组的停止 (25)第一节正常停炉 (25)第二节停炉后的冷却 (25)第三节锅炉的防腐和防冻 (25)第四节压火停炉 (26)第五节压火停炉后的再启动 (27)第六节锅炉停炉后检查项目及措施 (27)第二篇事故处理 (28)第一章故障停炉 (28)第二章锅炉水位异常 (29)第一节锅炉满水 (29)第二节锅炉缺水 (30)第三节锅炉水位不明 (30)第四节全部水位计损坏及处理 (31)第五节汽水共腾 (31)第三章锅炉承压部件的损坏 (32)第一节水冷壁管的损坏 (32)第二节省煤器的损坏 (32)第三节过热器管的损坏 (33)第四节蒸汽及给水管道的水冲击 (33)第五节蒸汽及给水管道损坏 (34)第四章汽温汽压异常 (35)第一节汽温异常 (35)一、汽温升高 (35)二、汽温降低 (35)三、汽机对汽温异常的处理规定 (36)第二节汽压异常 (36)一、汽压升高 (36)二、汽压降低 (36)三、汽机对进汽压高、低异常的处理规定 (37)第五章锅炉燃烧异常 (37)第一节烟道内可然物再燃烧 (37)一、可然物再燃烧的现象 (37)二、可燃物再燃烧的原因 (37)三、可燃物再燃烧的处理 (37)第二节燃烧室结焦 (38)一、燃烧室结焦现象 (38)二、燃烧室超温及结焦分两种情况 (38)第三节给煤机断煤 (39)第四节锅炉灭火 (39)第五节运行中缺氧燃烧 (40)第六节返料中止 (40)第七节放渣管堵塞 (41)第八节炉墙的损坏 (41)第九节风机故障 (41)第六章电气系统故障 (42)第一节负荷骤减 (42)第二节厂用电中断 (42)第三篇锅炉车间管理制度 (43)第一章总则 (43)第二章岗位职责 (44)第一节班长的职责和职权 (44)第二节司炉的职责和职权 (45)第三节副司炉职责 (45)第四节电除尘器值班员职责 (46)第三章交接班制度 (46)第一节交接班条件 (46)第二节交班 (46)第三节接班 (47)第四章巡回检查制度 (47)第一篇锅炉机组运行第一章循环流化床锅炉的基本特性第一节运行规范一、锅炉概述本锅炉是一种高效低污染的新型锅炉，该炉采用了循环流化床燃烧方式，其煤种的适应性好，可以燃用烟煤、无烟煤，也可以燃用褐煤等较底热值的燃料。
130t锅炉运行规程
130t/h循环流化床锅炉运行规程（试行）前言本规程根据以下资料编写：1、济南锅炉厂YG－130/3.82-M6型循环流化床锅炉《设计说明书》和《使用说明书》。
2、《电业安全工作规程》（热力机械部分）。
3、济南明水热电有限公司YG－75/3.82-M1型循环流化床《锅炉运行规程》。
本规程的编写过程中，综合吸取了许多厂家130t/h 循环流化床锅炉的运行经验结合本公司75t/h循环流化床锅炉的运行实际情况和新建130t/h循环流化床锅炉的特点，力求使本规程规范、实用，具有可操作性。
4、锅炉运行管理制度同＃6、7、8炉，本规程不再编制。
本规程为使用版本，待锅炉正常运行后，执行的过程中有补充改进建议，请反馈给生产部，按规定予以重新修订，使本规程得到不断的完善。
2005年10月1日目录第一篇设备技术规范第一章锅炉机组的简要特性第二章锅炉技术规范第二篇锅炉机组的启动第一章锅炉机组启动前的检查与准备第二章锅炉点火、升压及并炉第三篇锅炉运行调节第一章锅炉运行参数的控制与调整第二章锅炉运行中的监视及调整第三章锅炉的排污第四篇锅炉压火和停炉第一章锅炉压火第二章锅炉的正常停运第五篇锅炉机组的故障处理第一章总则第二章事故分析及处理第一篇设备技术规范第一章锅炉机组简要特性一、锅炉简介1、锅炉概况：（1）型号：YG130/3.82—M6（2）制造厂家：济南锅炉集团有限公司（3）制造日期：2005年7月（4）安装日期：2005年7月－10月（5）投产日期：2005年11月（6）安装单位：山东省建设第三安装有限公司2、设备概述：本锅炉是一种自然循环水管锅炉，采用由燃烧室、炉膛、水冷旋风分离器、返料器组成的循环燃烧系统，炉膛为膜式水冷壁结构，过热器分高、低II级过热器，中间设I级喷水减温器，尾部设两级省煤器和一、二次风预热器。
设备简介：（1）锅筒锅筒内径为1500mm，壁厚为46mm筒体全长10566 mm，筒身由20g钢板卷焊而成，封头是用同种钢板冲压而成。
130吨循环流化床锅炉运行规程
130t/h循环流化床锅炉运行规程第一篇锅炉机组运行规程第一章锅炉设备和燃烧特性第一节锅炉设备特性1、概况循环流化床锅炉是一种高效低污染的新型锅炉。
采用循环流化燃烧方式，对煤种的适应范围广，可以燃用各类烟煤、无烟煤及低热值燃料，当燃用高硫燃料时，通过向炉内添加石灰石，能显著降低SO2和NOx的生成。
本锅炉为次高压绝热高温分离单汽包单炉膛∏型布置自然循环辐射式水管锅炉，在锅炉14m层布置有三台皮带电子称量式给煤机，将煤送入落煤管，并进入炉膛下部，炉膛四周为膜式水冷壁，烟气由炉膛经炉膛出口进入外置式旋风分离器，分离出的物料由返料器进入炉膛形成循环回路，为提高燃烧效率，除在布风板下部采用一次风外，还在燃烧室前后布置了二次风，返料机构设置布风板、返料风，以达到循环燃烧。
因本锅炉主要为供热锅炉有时达不到额定负荷，造成排烟温度低空气预热器腐蚀严重。
所以又在空域器前加了一个旁路风道。
第二章锅炉的验收及启动前准备工作第一节对锅炉的检查1、新建或者检修后的锅炉，锅炉工段长应组织运行班长、司炉及有关人员按本规程的有关规定对设备进行检查。
2、检查燃烧室及烟道内部，应符合下列条件。
1）炉墙、各二次风嘴完整、严密、无损坏现象；2）看火门、检查门及人孔门完整，能严密关闭；3）水冷壁管、过热器管、省煤器及空气预热器的外形正常，内部清洁，各部的防磨护板不变形，密封间隙合适；4）布风板上风帽无脱落磨损、烧坏、风帽小孔无堵塞，放渣口无变形；5）各测量仪表及控制装置的一次元件位置正确、完整、严密、畅通；6）防爆门完整、严密、防爆门上及周围无杂物，动作灵活可靠；7）挡板完整严密，传动装置完好，开启灵活，位置指示正确；8）无焦渣及杂物，脚手架已拆除。
3、检查放渣，放灰装置，应符合下列条件：1）放渣口无变形；2）放渣口能严密关闭；3）放灰口能严密关闭；4）放灰管固定牢固，放灰口无变形；5）放渣、放灰管无损坏，，保温完整。
4、检查除尘器1）检查门及人孔门完整，能严密无漏风；2）静电除尘器接线完好，3）布袋除尘器滤袋无破损.4）各提升阀、旁路阀开关灵活且能关闭严密。
130吨锅炉运行规程
1.运行管理制度1.1总则(1)运行值班人员在行政上受车间主任和副主任及班长的领导，值班期间受班长和值长的领导。
(2)值班人员必须按车间规定的值班表进行值班，任何人不得擅自更改或自选替班，若有事休班应提前一天持请假条向班长请假，班长和值长签署意见后交回车间分管运行的主任，决定准假与否及替班事宜。
(3)值班时，全值的最高负责人是值长，锅炉运行负责人是运行班长，机组负责人是司炉，各级值班人员必须服从命令，听从指挥，对上级的命令指示，应迅速的执行。
执行后应及时向发令人汇报。
如命令指示有足以危及人身和设备安全时应拒绝执行，说明理由，并向上级报告，如发令人坚持命令不变，执行人可按发令人的命令执行，由此发生的后果由法令人负责。
(4)各岗位的工作人员必须树立“安全第一”的思想，认真负责地工作，自觉遵守劳动纪律，坚守工作岗位，不迟到，不早退，有事必须离开工作岗位时，班长应征得值长的同意，其他人员应征得班长的同意，并且由人兼代工作或派专人顶替，严禁空岗。
(5)对自己管辖的设备负全部责任，对设备要正确使用，精心维护，做到勤分析，勤检查，保证设备安全经济运行，发现设备缺陷或异常现象，要及时处理和汇报，如当班处理有困难，应汇报值长和车间通知检修处理。
(6)结合季节特点和设备状况做好事故预想和防范措施，以提高事故处理的能力。
在阴雨天和雷雨季节防范措施应做细。
对重大操作应写操作票，并设有防范措施和设专人监护。
(7)未被任命的独立工作的培训人员的实习操作，必须有值班员监护。
如发生误操作，监护人员负主要责任。
新学员上岗，须经公司的有关培训和教育以及（安规）考试合格后方可分班组再进一步培训，经过专职岗位培训并考试合格后，方可由车间主任任命一定的工作，杜绝无证和不经培训就上岗的现页脚内容0象。
(8)值班人员离岗一月后再回岗，不许立即上岗应跟班熟悉2-3天，并经运行规程和安全规程考试合格后，方可重新担任原工作岗位。
(9)搞好现场保卫工作，对运行现场的闲杂人员，值班人员应劝其退出现场，对不听劝阻者，可报告保卫部门。
130吨锅炉运行规程完整
1.运行管理制度1.1总则(1)运行值班人员在行政上受车间主任和副主任及班长的领导，值班期间受班长和值长的领导。
(2)值班人员必须按车间规定的值班表进行值班，任何人不得擅自更改或自选替班，若有事休班应提前一天持请假条向班长请假，班长和值长签署意见后交回车间分管运行的主任，决定准假与否及替班事宜。
(3)值班时，全值的最高负责人是值长，锅炉运行负责人是运行班长，机组负责人是司炉，各级值班人员必须服从命令，听从指挥，对上级的命令指示，应迅速的执行。
执行后应及时向发令人汇报。
如命令指示有足以危及人身和设备安全时应拒绝执行，说明理由，并向上级报告，如发令人坚持命令不变，执行人可按发令人的命令执行，由此发生的后果由法令人负责。
(4)各岗位的工作人员必须树立“安全第一”的思想，认真负责地工作，自觉遵守劳动纪律，坚守工作岗位，不迟到，不早退，有事必须离开工作岗位时，班长应征得值长的同意，其他人员应征得班长的同意，并且由人兼代工作或派专人顶替，严禁空岗。
(5)对自己管辖的设备负全部责任，对设备要正确使用，精心维护，做到勤分析，勤检查，保证设备安全经济运行，发现设备缺陷或异常现象，要及时处理和汇报，如当班处理有困难，应汇报值长和车间通知检修处理。
(6)结合季节特点和设备状况做好事故预想和防范措施，以提高事故处理的能力。
在阴雨天和雷雨季节防范措施应做细。
对重大操作应写操作票，并设有防范措施和设专人监护。
(7)未被任命的独立工作的培训人员的实习操作，必须有值班员监护。
如发生误操作，监护人员负主要责任。
新学员上岗，须经公司的有关培训和教育以及（安规）考试合格后方可分班组再进一步培训，经过专职岗位培训并考试合格后，方可由车间主任任命一定的工作，杜绝无证和不经培训就上岗的现象。
(8)值班人员离岗一月后再回岗，不许立即上岗应跟班熟悉2-3天，并经运行规程和安全规程考试合格后，方可重新担任原工作岗位。
(9)搞好现场保卫工作，对运行现场的闲杂人员，值班人员应劝其退出现场，对不听劝阻者，可报告保卫部门。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
15CrMoG
15CrMoG 15CrMoG 15CrMoG 15CrMoG 15CrMoG 15CrMoG 12Cr1MovG 15CrMo 12Cr1MovG 12Cr1MovG
540
495 405 383 322
563
387
387
244 201 124
315.8
210 145 90
334
268 211 157
高压烟气冷却器 244 低压烟气冷却器 201
1.4 锅炉汽水品质 给水: ＰＨ值：8.8—9.3 硬度:≯2微摩尔/升 含铁量:≯30微克/升 含钠量:≯10微克/升 溶氧：≯7微克/升 电导率：≯0.3微希 /厘米 炉水: ＰＨ值: 9.0—10.5 电导率：≯100微希 /厘米 磷酸根:2--10毫克/升 二氧化硅:≯2毫克/升 饱和蒸汽: 二氧化硅:≯20微克/升 含钠量:≯10微克/升 过热蒸汽: 二氧化硅:≯20微克/升 含钠量:≯10微克/升
1
1 3×18 18×18屏 1 1
Φ 273×36
Φ 273×36 Φ 89×10
12Cr1MovG
12Cr1MovG T91 TP347H 12Cr1MovG 12Cr1Mov
Φ 33．7×5 ．6
Φ 273×36 Φ 207×72
顺列 混流
4
减温器 项目 安装位置 型式 数量 单位 一级减温器
2.3 汽包相关设计数据： 蒸汽流量设计值： 36.2kg/s（130t/h） 汽包温度： 316℃ 汽包压力： 10.65MPa 汽包入口的给水温度： 275℃ 汽包水位低至-50mm报警，低至-135mmMFT动作。 汽包水位高至+50mm报警，高至+290mmMFT动作。
3 过热器 一、二级过热器管系通过钢板挂在水冷壁上，后三水冷壁穿墙管处密封板在 膜式壁内侧。三、四级过热器为屏式悬挂结构，各包括18组辐射屏，分别 在炉膛和第二烟道内。它们的重量全部传到炉顶水冷壁上
二级过热器出口联 箱 三级过热器入口联 箱 三级过热器集箱 三级过热器 三级过热器出口联 箱 四级过热器入口联 箱 四级过热器集箱 四级过热器 四级过热器出口联 箱 主汽管
1 1 4×18 18×21屏
Φ 273×25 Φ 273×25 Φ 89×10 Φ 33.7×5.6
12Cr1MovG 12Cr1MovG T91 TP347H 顺列 混流
名称 炉膛
烟气温度℃
进口 967 出口 967 876
介质温度℃
进口 362 出口 516
壁温极限 ℃
三级过热器
四级过热器 过热器2-2 过热器2-1 过热器1-2 过热器1-1A 过热器1-1B 省煤器
876
688 688 611 563
688
611 563 454 387
486
437 337.5 331.4 315.8
%
% % KJ/Kg % ℃ ℃ ℃
0.18
9.92 2.57 16460 71.1 1050 1050 ﹥1500
0.03
40 0.55 10319
0.17
15 4.0 14214
2 设备规范
2.1 汽包: 汽包内部装置有孔板分离装置、钢丝网分离器和连续排污管。由孔板分离装置出来 的蒸汽经过钢丝网分离器分离后，由蒸汽引出管进入过热器系统。在集中下降管进口 处布置了十字挡板，改善下降管带汽及抽汽现象。为防止低温的给水与温度较高的汽 包壁直接接触，在管子与汽包壁的连接处装有套管接头。给水进入汽包后，进入给水 分配管，分配管开孔使给水沿汽包纵向均匀分布。 汽包正常水位在汽包中心线处，最高、最低安全水位距正常水位为上下各50mm。 为提高蒸汽品质，降低炉水的含盐浓度，汽包装有连续排污管。连续排污率为1% 。 汽包中心标高: 23450mm 正常水位标高: 汽包中心线处水位0mm 长度(包括封头、人孔盖): 12120mm 内径×壁厚: 1600×100mm 饱和水温度: 315.7℃ 汽包内分离装置: 孔板分离装置、钢丝网分离器 材料： P355GH
1.2 锅炉水容积：
部件名称
汽包 水冷壁
单位
m3 m3
水压试验时
24.8 45.2
运行时
12.4 45.2
过热器
省煤器 下降管 引出管 过热器蒸汽连接 管 蒸发器 共 计
m3
m3 m3 m3 m3 m3 m3
32.2
15.3 8 6.3 5.3 6 143.1
0
15.3 8 0 0 6 86.9
1.3 满负荷热力计算汇总表：
•
•
•
•
（三、四级过热器积灰情况）
（三、四级过热器盐垢）
• 2 燃烧系统简介 • 锅炉的主要燃料是棉花秸秆，另外可掺烧碎木片、树枝等生物质燃料。这些燃 •
• •
•
•
料经加工后由皮带送入炉前料仓，然后又由几级螺旋给料机送入炉膛燃烧。 根据环境保护、洁净燃烧的要求，以及这种生物质燃料的燃烧特性，选用水冷 振动炉排加炉前风力给料的燃烧方式。振动炉排由振动机构、风室、支撑件和 炉排水冷壁组成，炉排水冷壁由全膜式壁组成，其上开有很多ф4.5的小孔， 作为一次风的通风口，炉排下部是风室。一次风进入炉底风室后再由水冷壁上 的小孔进入炉膛，为燃料提供所需的氧。 燃烧室截面积、炉排面积大小、炉膛高度能保证燃料充分的燃烧。 燃料由炉前6个螺旋绞笼给料装置送入燃烧室，给料管尺寸、位置满足锅炉在 不同工况运行时的要求。炉膛进料口处设有送料风，取自空气预热器后的热风， 燃料由于强风的作用进入炉膛时被抛至炉排后部，在此处由于高温烟气和一次 风的作用逐步预热、干燥、着火、燃烧。随着振动机构的工作，燃料边燃烧边 向炉排前部运动，直至燃尽，最后灰渣落入炉前的出渣口。在排渣口下方设有 捞渣机，能使灰渣安全有效的排出炉外。在二、三烟气通道下方设有一个落灰 口，从过热器落入的灰渣坠落后进入下方的捞渣机，排出炉外。 在炉膛下部，前后墙各布置有许多二次风口，这些二次风约占总风量的一半。 二次风在此锅炉的燃烧中起到十分关键的作用，二次风搅拌炉内气体使之混合， 使炉内烟气产生漩涡，延长悬浮的飞灰及飞灰可燃物在炉内的行程，它的合理 使用可以使飞灰量减少，使飞灰可燃物降低。另外对悬浮可燃物供给部分空气， 有利于提高锅炉热效率，有利于降低锅炉初始排烟浓度，有利于设计锅炉的节 能和环保。 一、二次风量各占总空气量的50%，调节一、二次风量、给料量，可以使锅 炉负荷在40%--100%之间调节。
1.5 锅炉燃料特性 项目 应用基碳% % % 设计燃料 设计棉屑 46.11 5.9 35.1 0.32 设计木屑 30.3 3.48 25.74 1.0 最差棉屑 42.68 5.46 32.4 0.29
应用基硫Sy
应用基水分Wy 应用基灰分Ay 低位发热量QDY 可燃基挥发分Vr 灰的变形温度t1 灰的软化温度t2 灰的熔融温度t3
名称 前墙水冷壁
数量(根) 113
规格(mm) Φ57×5
材质 15CrMoG
备注
侧墙水冷壁
炉排水冷壁 后一水冷壁 后二水冷壁 后三水冷壁 后三中水冷壁 炉顶水冷壁 下降管 分配箱引出管 两侧下联箱 前后墙下联箱
2×147
4×34 115 113 113 38 113 2 2×7 2 2
Φ57×7
二级减温器
三级减温 器
二级过热器进 三级过热器进口 四级过热 口 器进口 喷管式 1 喷管式 1 喷管式 1
冷却水源
喷嘴数 个
主给水
1 0（棉屑） 0.5（木屑） φ 273×30
主给水
2 3.7（棉屑） 4.4（木屑） φ 273×30
2.2 水冷壁和下降管 水冷系统受热面由炉排水冷壁、侧水冷壁、前水冷壁、后一、 后二、后三水冷壁、后三中间水冷壁及炉顶水冷壁组成。炉排水 冷壁由Φ38×6mm的管子和Φ6×22mm的扁钢焊制而成，扁钢上 钻有不同间距Φ4.5mm的小孔，为一次风的通风口。侧水冷壁由 Φ57×7mm的管子和Φ6×23mm的扁钢焊制而成。前水冷壁、后 一、后二、炉顶水冷壁由Φ57×5mm的管子和Φ6×23mm扁钢焊 制而成。后三及后三中间水冷壁由Φ38×4mmΦ6×42mm扁钢焊 制而成。整个水冷壁受热面形成三个烟气通道，分别为炉膛、烟 气通道二和三。 汽水引出管由Φ168×10mm及Φ133×10mm钢管组成，2根 Φ406×28mm大直径下降管由汽包引出后布置在炉侧，再引入两 侧下集箱。在两集中下降管上分别装有加酸、加碱、取样装置。 集中下降管由底部装置支撑在基础上，在其上方与侧墙下集箱连 接，起加固作用。 水冷壁两侧下集箱，由Φ273×50mm的管子组成，通过其下方 的支座支撑在底部支撑装置上。两集箱之间有连接管，作为前后 水冷壁的下集箱和连通集箱。 炉水通过下降管进入底部分配联箱，然后通过连接管分配到水 冷壁的底部联箱。一些连接管装有节流孔板用来调节流速。同样 ，在侧墙的底部联箱内装有分流板用以调节流速。这支特殊的管 口来保证炉排水冷壁的供水。
130T生物质锅炉运行规程 讲解内容
仇伟刚 2012年6月 14
第一章 设备构造及技术规范
• 1 整体布置说明 • 本锅炉引进丹麦生物燃料燃烧技术的130t/h振动炉排式高温高压蒸 • 第一节 概述
汽锅炉。 锅炉为高温、高压参数自然循环炉，为单汽包、单炉膛、平衡通风、 室内布置、固态排渣、全钢构架、底部支撑结构型锅炉。 本锅炉设计燃料为棉花秸杆，可掺烧碎木片、树枝等。这种生物质燃 料含有包括氯化物在内的多种盐类，燃烧产生的烟气具有很强的腐蚀 性。另外它们燃烧产生的灰份熔点较低，容易粘结在受热面管子的外 表面，形成渣层，会降低受热面的传热系数。因此，高温受热面的管 系采用特殊的材料与结构，以及有效的除灰措施，防止腐蚀和大量渣 层产生。 本锅炉采用振动炉排的燃烧方式。锅炉汽水系统采用自然循环，炉膛 外集中下降管结构。该锅炉采用“M”型布置，炉膛和过热器通道采 用全封闭的膜式壁结构，很好的保证了锅炉的严密性。过热蒸汽采用 四级加热、三级喷水减温方式，使过热蒸汽温度有很大的调节余量， 以保证锅炉蒸汽参数。尾部竖井布置两级省煤器，一级高压烟气冷却 器和两级低压烟气冷却器。空气预热器布置在烟道以外，采用水冷加 热的方式，有效避免了尾部烟道的低温腐蚀。经过烟气冷却器的烟气 和飞灰，由吸风机将烟气吸入布袋除尘器净化，最后经120m的烟囱 排入大气。 锅炉室内布置，构架全部为金属结构，按7级地震烈度设计。
