2020年春七年级数学下册第三章变量之间的关系3用图像表示的变量间关系同步课件新版北师大版
题型 根据变量之间的关系选择图象 例 陈灿从家中出发,到离家1.5千米的早餐店吃早餐,用了一刻钟吃完 早餐后,按原路返回到离家1千米的学校上课,在下列图象中,能反映这一 过程的大致图象是 ( )
解析 陈灿从家中出发,到离家1.5千米的早餐店吃早餐,距离逐渐增大, 当吃早餐时,距离不变,当返回学校时,距离逐渐变小,到达学校后距离不 再变化.故选B. 答案 B 点拨 解答本题的关键是理解“按原路返回到离家1千米的学校上 课”这句话的意思,也就是说学校在家和早餐店之间.
(1)三个图象中哪个对应小明?哪个对应爸爸?哪个对应爷爷? (2)小明家距离目的地多远? (3)小明与爷爷骑自行车的速度是多少?爸爸步行的速度是多少?
分析 (1)由题图可以看出,A中图象表示去时用时长,返回时用时短,对 应爷爷;B中图象表示去时和返回时用时一样长,对应爸爸;C中图象表示 去时用时短,返回时用时长,对应小明.(2)由题图可以看出,小明家与目的 地的距离为1 200 m.(3)分别从A,B,C的图象中求出小明、爸爸和爷爷的 速度(速度=路程÷时间).
例1 新成药业集团研究了一种新药,在试验药效时发现,如果儿童按规 定剂量服用,那么2时时血液中的含药量最高,接着逐步衰减,每毫升血液 中的含药量y(微克)随时间x(时)的变化情况如图3-3-1所示,当儿童按规 定剂量服药后:
图3-3-1
(1)何时血液中的含药量最高?是多少微克? (2)A点表示什么意义? (3)每毫升血液中含药量为2微克以上时治疗疾病有效,那么这个有效时 间多长?
例2 小明、爸爸和爷爷同时从家里出发到达同一目的地后立即返回, 小明去时骑自行车,返回时步行;爷爷去时是步行,返回时骑自行车;爸爸 往返都是步行,三人的步行速度不等,小明和爷爷骑自行车的速度相等, 每个人的行走路程与时间的关系用如图3-3-2所示的三个图象表示.根 据图象回答下列问题:
图3-3-2
图象
图象各部分所表示的意义
AB段表示速度为0,即静止;BC段表示速度在增加,即加速行驶;CD段表 示匀速行驶;DE段表示速度在减小直到为0,即减速行驶直到停止
AB段表示在起点处静止;BC段表示离起点越来越远;CD段表示静止不
动;DE段表示离起点越来越近,直到回到起点
要注意区别,防止混淆出错.
解析 (1)2时时血液中的含药量最高,为4微克. (2)A点表示体内的含药量衰减到0微克. (3)服药后达到2微克的时间是1时,衰减到2微克的时间是6时,因此有效 时间是5时.
知识点二 行程问题 “路程与时间”图象和“速度与时间”图象 (1)在路程与时间关系的图象中,通常用横轴表示时间,用纵轴表示路程, “水平线”表示停止. (2)在速度与时间关系的图象中,通常用横轴表示时间,用纵轴表示速度, “水平线”表示匀速运动. (3)在行程问题中,“速度与时间”图象和“路程与时间”图象是从两 个不同的角度描述行程问题中变量之间的关系,它们既有区别又有联 系.现将“速度与时间”图象和“路程与时间”图象各部分所表示的意 义作如下对比:
典例剖析 例 某城市为了节约用水,采用பைடு நூலகம்段收费标准,居民每月应交水费y(元) 与用水量x(吨)之间的关系图象如图3-3-4所示,根据图象回答: (1)每月用水不足5吨时,每吨收费多少元?超过5吨时,超过的部分每吨收 费多少元? (2)若某户居民某月用水3.5吨,则应交水费多少元?若该户某月交水费17 元,则该户居民用水多少吨?
4.观察图象的关键是要抓住图象的最高点与最低点以及这些点所对应 的自变量与因变量的值,利用图象可判断因变量的变化趋势. 图象呈“斜向上”的形状,表示因变量随自变量的增大而增大;图象呈 “斜向下”的形状,表示因变量随自变量的增大而减小. 5.表示两个变量之间关系的方法:
表格法 :能列出具体数值,不易看出变化规律 关系式法 :反映变化规律,但求具体值麻烦 图象法 : 直观反映变化趋势,但不易看出规律
易错点 对图象的理解有误而致错 例 图3-3-3是陈老师早晨出门散步时,离家的距离(y)与时间(x)之间的 函数图象.若用黑点表示陈老师家的位置,则陈老师散步行走的路线可 能是 ( )
图3-3-3
解析 由于一段时间离家的距离保持不变,家是一个点,所以在那段时 间内行走的路线就可能是在以家为圆心的一段圆弧上. 答案 D
解析 (1)由题图可以看出,A对应爷爷,去时耗时长;B对应爸爸,去时和 返回时耗时一样;C对应小明,去时用时短,返回时用时长. (2)从题图可以看出,小明家距离目的地1 200 m. (3)小明与爷爷骑自行车的速度都是1 200÷6=200(m/min), 爸爸步行的速度是1 200÷12=100(m/min).
知识点一 用图象表示两个变量之间的关系 1.用图象来表示两个变量之间关系的方法叫做图象法.图象法是我们表 示变量之间关系的又一种方法,它的特点是非常直观. 2.在利用图象表示两个变量之间的关系时,通常用水平方向的数轴(称 为横轴)上的点表示自变量,用竖直方向的数轴(称为纵轴)上的点表示因 变量. 3.借助图象,过某点分别向横轴、纵轴作垂线可以知道自变量取某个值 时,因变量取什么值.
易错警示 由于不理解函数的意义,特别是不理解函数图象中平行于x 轴的线段表示“一段时间内离家的距离保持不变”,只能根据图象的形 状来选择行走的路线.
从图象中获取信息的直观想象 素养解读 直观想象是指借助几何直观和空间想象感知事物的形态与 变化,利用空间形式特别是图形,理解和解决数学问题的素养.主要包括: 借助空间认识事物的位置关系、形态变化与运动规律;利用图形描述、 分析数学问题;建立形与数的联系,构建数学问题的直观模型,探索解决 问题的思路. 直观想象是发现和提出问题、分析和解决问题的重要手段,是探索和形 成论证思路、进行数学推理、构建抽象结构的思维基础. 在直观想象核心素养的形成过程中,学生能提升数形综合的能力,发展 几何直观和空间想象能力;增强运用几何直观和空间想象思考问题的意 识;形成数学直观,在具体的情境中感悟事物的本质.
北师大版数学七年级下册：第三章 变量之间的关系 同步练习
第三章变量之间的关系1 用表格表示的变量间关系1.李师傅到单位附近的加油站加油，如图是所用的加油机上的数据显示牌，则其中的常量是(C)A.金额B.数量C.单价D.金额和数量2.在利用太阳能热水器来加热水的过程中，热水器里的水温会随着太阳照射时间的长短而变化，这个问题中，因变量是(A)A.水的温度B.太阳光强弱C.太阳照射时间D.热水器的容积3.当前，雾霾严重，治理雾霾的方法之一是将已产生的PM2.5吸纳降解，研究表明：雾霾程度随城市中心区立体绿化面积的增大而减小，在这个问题中，自变量是(D)A.雾霾程度B.PM2.5C.雾霾D.城市中心区立体绿化面积4.某品牌电饭锅成本价为70元，销售商对其销量与定价的关系进行了调查，结果如下：定价(元) 100 110 120 130 140 150销量(个) 80 100 110 100 80 60在这个问题中，下列说法正确的是(C)A.定价是常量，销量是变量B.定价是变量，销量是常量C.定价与销量都是变量，定价是自变量，销量是因变量D.定价与销量都是变量，销量是自变量，定价是因变量5.某数学兴趣小组在网上获取了声音在空气中传播的速度与空气温度关系的一些数据(如下表)，下列说法错误的是(C)温度/℃－20 －10 0 10 20 30声速/(m/s) 318 324 330 336 342 348A.在这个变化中自变量是温度，因变量是声速B.当温度每升高10 ℃，声速增加6 m/sC.当空气温度为20 ℃，5 s的时间声音可以传播1 740 mD.温度越高声速越快6.(教材P63随堂练习T2变式)已知某易拉罐厂设计一种易拉罐，在设计过程中发现符合要求的易拉罐的底面半径与用铝量有如下关系：底面半径x(cm) 1.6 2.0 2.4 2.8 3.2 3.6 4.0用铝量y(cm3) 6.9 6.0 5.6 5.5 5.7 6.0 6.5(1)上表反映了哪两个变量之间的关系？哪个是自变量？哪个是因变量？(2)当易拉罐底面半径为2.4 cm时，易拉罐需要的用铝量是多少？(3)根据表格中的数据，你认为易拉罐的底面半径为多少时比较合适？说说你的理由.解：(1)反映了易拉罐的底面半径和用铝量的关系，其中，易拉罐的底面半径为自变量，用铝量为因变量.(2)当底面半径为2.4 cm时，易拉罐需要的用铝量为5.6 cm3.(3)易拉罐的底面半径为2.8 cm时比较合适，因为此时用铝量较少，成本低.7.在圆周长的计算公式C＝2πr中，变量有(B)A.C，πB.C，rC.C，π，rD.C，2π，r8.如图是用火柴棒拼成的图案，需用火柴棒的根数m随着拼成的正方形的个数n的变化而变化，在这一变化过程中，下列说法中错误的是(C)A.m，n都是变量B.n是自变量，m是因变量C.m是自变量，n是因变量D.m随着n的变化而变化9.“早穿皮袄午穿纱，围着火炉吃西瓜.”这句谚语反映了我国新疆地区一天中，温度随时间变化而变化，其中自变量是时间，因变量是温度.10.在一次实验中，小明把一根弹簧的上端固定，在其下端悬挂物体，下表是测得的弹簧长度y与所挂物体的重量x 的几组对应值.所挂物体重量x/kg 0 1 2 3 4 5弹簧长度y/cm 18 20 22 24 26 28(1)上表反映了哪两个变量之间的关系？哪个是自变量？哪个是因变量？(2)当所挂物体重量为3 kg时，弹簧的长度为多长？不挂物体呢？(3)若所挂物体重量为6 kg时(在弹簧的允许范围内)，你能说出此时弹簧的长度吗？解：(1)上表反映了弹簧长度与所挂物体重量之间的关系，其中所挂物体重量是自变量，弹簧长度是因变量.(2)所挂物体重量为3 kg时，弹簧长24 cm.不挂物体时，弹簧长18 cm.(3)根据上表可知所挂物体重量为6 kg(在弹簧的允许范围内)时的弹簧长度为18＋2×6＝30(cm).11.(教材P64习题T5变式)某公交车每月的支出费用为4 000元，每月的乘车人数x(人)与每月利润(利润＝收入费用－支出费用)y(元)的变化关系如下表所示(每位乘客的公交票价是固定不变的)：(1)在这个变化过程中，每月的乘车人数x是自变量；每月的利润y是因变量；(2)观察表中数据可知，每月乘客量达到2_000人以上时，该公交车才不会亏损；(3)请你估计当每月乘车人数为3 500人时，每月利润为多少元？解：由表中数据可知，每月的乘车人数每增加500人，每月的利润可增加1 000元，当每月乘车人数为2 000人时，每月利润为0元，则当每月乘车人数为3 500人时，每月利润为3 000元.12.心理学家发现，学生对概念的接受能力y与提出概念所用的时间x(单位：分)之间有如下关系(其中2≤x≤20)：(注：接受能力值越大，说明学生的接受能力越强)(1)上表中反映了哪两个变量之间的关系？哪个是自变量？哪个是因变量？(2)当提出概念所用时间是10分钟时，学生的接受能力是多少？(3)根据表格中的数据，你认为提出概念所用时间为几分钟时，学生的接受能力最强？(4)从表格中可知，当提出概念所用时间x在什么范围内时，学生的接受能力逐步增强？当提出概念所用时间x在什么范围内时，学生的接受能力逐步降低？解：(1)反映了提出概念所用时间x和对概念的接受能力y两个变量之间的关系，其中x是自变量，y是因变量.(2)由表格可知，当提出概念所用时间是10分钟时，学生的接受能力是59.(3)由表格可知，当提出概念所用时间为13分钟时，学生的接受能力最强.(4)当x在2分钟至13分钟的范围内时，学生的接受能力逐步增强；当x在13分钟至20分钟的范围内时，学生的接受能力逐步降低.2 用关系式表示的变量间关系1.若一辆汽车以50 km/h的速度匀速行驶，行驶的路程为s(km)，行驶的时间为t(h)，则用t表示s的关系式为(B)A.s＝50＋50tB.s＝50tC.s＝50－50tD.以上都不对2.一名老师带领x名学生到动物园参观，已知成人票每张30元，学生票每张10元.设门票的总费用为y元，则y 与x的关系式为(A)A.y＝10x＋30B.y＝40xC.y＝10＋30xD.y＝20x3.一个正方形的边长为3 cm，它的各边边长减少x cm后，得到的新正方形的周长为y cm，y与x之间的关系式是(A)A.y＝12－4xB.y＝4x－12C.y＝12－xD.以上都不对4.从A地向B地打长途电话，按时收费，3分钟内收费2.4元，以后每超过1分钟加收1元.若通话t分钟(t≥3)，则需付电话费y(元)与t(分钟)之间的关系式是(B)A.y＝t－0.5B.y＝t－0.6C.y＝3.4t－7.8D.y＝3.4t－85.(2019·上海)在登山过程中，海拔每升高1千米，气温下降6 ℃，已知某登山大本营所在的位置的气温是2 ℃，登山队员从大本营出发登山，当海拔升高x千米时，所在位置的气温是y ℃，那么y关于x的关系式是y＝2－6x.6.如图所示，在三角形ABC中，已知BC＝16，高AD＝10，动点Q由点C沿CB向点B移动(不与点B重合).设CQ的长为x，三角形ACQ的面积为S，则S与x之间的关系式为S＝5x.7.在关系式y＝2x＋5中，当自变量x＝6时，因变量y的值为(C)A.7B.14C.17D.218.根据图中的程序，当输入x＝3时，输出的结果y＝2.9.有一棵树苗，刚栽下去时树高为2.1米，以后每年长0.3米.(1)写出树高y(米)与年数x(年)之间的关系式：y＝0.3x＋2.1；(2)3年后的树高为3米；(3)10年后树苗的高度将达到5.1米.10.圆柱的底面半径为10，当圆柱的高变化时圆柱的体积也随之变化. (1)在这个变化过程中，自变量是什么？因变量是什么？(2)设圆柱的体积为V ，圆柱的高为h ，则V 与h 的关系式是什么？ (3)当h 每增加2，V 如何变化？解：(1)由于圆柱的高变化时圆柱的体积也随之变化，所以自变量是圆柱的高，因变量是圆柱的体积. (2)圆柱的体积V 与圆柱的高h 的关系式：V ＝100πh. (3)因为V ＝100π(h ＋2)＝100πh ＋200π， 所以当h 每增加2时，V 增加200π.11.有一种粗细均匀的电线，为了确定其长度，从一捆中剪下1 m ，称得它的质量是0.06 kg. (1)写出这种电线的长度l(m)与质量m(kg)之间的关系式；(2)如果一捆电线剪下1 m 后的质量为b kg ，请写出这捆电线的总长度. 解：(1)由题知，l ＝m0.06.(2)设这捆电线的总长度为L m ，则L ＝b ＋0.060.06，所以这捆电线的总长度为(50b3＋1)m.12.目前，全球水资源日益减少，提倡全社会节约用水.据测试：拧不紧水龙头每分钟滴出100滴水，每滴水约0.05毫升.小欢同学洗手后，没有把水龙头拧紧，水龙头以测试的速度滴水，当小欢离开x 分钟后，水龙头滴出y 毫升的水，请写出y 与x 之间的关系式是(A)A.y ＝5xB.y ＝0.05xC.y ＝100xD.y ＝0.05x ＋10013.(2020·烟台改编)按如图所示的程序，若输入的x 值为－3，则输出y 的结果为－3.14.有的温度计有华氏、摄氏两种温标，华氏F()、摄氏C (℃)温标的转换公式是F ＝1.8C ＋32，请填写下表：华氏() 摄氏(℃) 温度描述 212 100 水沸腾的温度 98.6 37 人体温度 68 20 舒适室温 32水结冰的温度15.“十一”期间，小明和父母一起开车到距家200 km 的景点旅游，出发前，汽车油箱内储油45 L ，当行驶150 km时，发现油箱余油量为30 L(假设行驶过程中汽车的耗油量是均匀的).(1)求该车平均每千米的耗油量，并写出行驶路程x(km)与剩余油量Q(L)的关系式；(2)当x＝280时，求剩余油量Q.解：(1)该车平均每千米的耗油量为(45－30)÷150＝0.1(L/km)，行驶路程x(km)与剩余油量Q(L)的关系式为Q＝45－0.1x.(2)当x＝280时，Q＝45－0.1×280＝17.故当x＝280时，剩余油量Q为17 L.16.多边形的内角和随着边数的变化而变化.设多边形的边数为n，内角和为N°，则变量N与n之间的关系可以表示为N＝(n－2)·180.(1)在这个关系式中，自变量、因变量各是什么？(2)在这个关系式中，n能取什么样的值？(3)利用这个关系式计算六边形的内角和；(4)当边数每增加1时，多边形的内角和如何变化？解：(1)n是自变量，N是因变量.(2)n取大于2的整数.(3)当n＝6时，N＝(6－2)×180＝720，故六边形的内角和为720°.(4)当边数每增加1时，多边形的内角和增加180°.17.将长为40 cm、宽为15 cm的长方形白纸，按如图所示的方法黏合起来，黏合部分宽为5 cm.…(1)根据上图，将表格补充完整：白纸张数 1 2 3 4 5 …纸条长度/cm 40 75 110 145 180 …(2)设x张白纸黏合后的总长度为y cm，则y与x之间的关系式是什么？(3)你认为白纸黏合起来总长度可能为2 020 cm吗？为什么？解：(2)y＝40x－5(x－1)＝35x＋5.(3)不可能.理由：令2 020＝35x＋5，解得x≈57.6.因为x为整数，所以总长度不可能为2 020 cm.3用图象表示的变量间关系第1课时曲线型图象1.二十四节气是中国古代劳动人民长期经验积累的结晶，它与白昼时长密切相关，当春分、秋分时，昼夜时长大致相等；当夏至时，白昼时长最长.根据下图，在下列选项中指出白昼时长低于11小时的节气(D)A.惊蛰B.小满C.立秋D.大寒2.某市春天经常刮风，给人们的出行带来很多不便，小明观测了4月6日连续12个小时风力变化的情况，并画出了风力随时间变化的图象如图所示，则下列说法正确的是(D)A.在8时至14时，风力不断增大B.在8时至12时，风力最大为7级C.8时风力最小D.20时风力最小3.光合作用是指绿色植物通过叶绿体，利用光能，把二氧化碳和水转化成储存能量的有机物，并释放出氧气的过程.如图是夏季的白天7时～18时的一般的绿色植物的光合作用强度与时间之间的关系的曲线，分析图象回答问题：(1)大约几时的光合作用最强？大约几时的光合作用最弱？(2)说一说绿色植物光合作用的强度从7时到18时是怎样变化的.解：(1)大约10时的光合作用最强，大约7时和18时的光合作用最弱.(2)绿色植物的光合作用从7时至10时逐渐增强，从10时至12时逐渐减弱，从12时至14时30分左右逐渐增强，从14时30分至18时逐渐减弱.4.在池塘里藻类的数量与温度有关，如图所示是藻类数量与水温的关系图.(1)藻类在什么温度下数量最多？(2)藻类在什么温度下基本不能生存？(3)在什么情况下藻类数量上升？在什么情况下藻类数量下降？(4)根据如图所示，请说一说藻类的数量是怎样随温度变化的？解：(1)藻类在30 ℃温度下数量最多.(2)藻类在0 ℃及以下或60 ℃及以上的温度下基本不能生存.(3)0 ℃～30 ℃时，藻类数量上升，30 ℃～60 ℃时，藻类数量下降.(4)0 ℃～30 ℃时，藻类数量随温度的上升而增加，30 ℃～60 ℃时，藻类数量随温度的上升而减少，0 ℃及以下或60 ℃及以上基本不能生存.5.从某容器口以均匀的速度注入酒精，若液面高度h随时间t的变化情况如图所示，则对应容器的形状为(C)A BC D第2课时折线型图象1.下列各情境分别可以用哪幅图来近似刻画？(1)凉水逐渐加热转化为水蒸气跑掉(水温与时间的关系)；(2)匀速行驶的火车(速度与时间的关系)；(3)运动员推出去的铅球(高度与时间的关系)；(4)小明匀速从A地走到B地后逗留一段时间，然后按原速返回(小明距A地的距离与时间的关系).A B C DA是(3)的图象，B是(4)的图象，C是(2)的图象，D是(1)的图象.(填序号)2.均匀的向一个容器内注水，在注满水的过程中，水面的高度h与时间t的关系如图所示，则该容器是下列四个中的(D)A BC D3.已知林茂的家、体育场、文具店在同一直线上，图中的信息反映的过程是：林茂从家跑步去体育场，在体育场锻炼了一阵后又走到文具店买笔，然后再走回家.图中x表示时间，y表示林茂离家的距离.依据图中的信息，下列说法错误的是(C)A.体育场离林茂家2.5 kmB.体育场离文具店1 kmC.林茂从体育场出发到文具店的平均速度是50 m/minD.林茂从文具店回家的平均速度是60 m/min4.新龟兔赛跑的故事：龟兔从同一地点同时出发后，兔子很快把乌龟远远甩在后头.骄傲自满的兔子觉得自己遥遥领先，就躺在路边呼呼大睡起来.当它一觉醒来，发现乌龟已经超过它，于是奋力直追，最后同时到达终点.用s1，s2分别表示乌龟和兔子赛跑的路程，t为赛跑时间，则下列图象中与故事情节相吻合的是(C)5.一个有进水管和出水管的容器，从某时刻开始4 min 内只进水不出水，在随后的8 min 内既进水又出水，每分钟的进水量和出水量是两个常数，容器内的水量y(L)与时间x(min)之间的关系如图所示，则每分钟的出水量为(B)A.5 LB.3.75 LC.2.5 LD.1.25 L6.如图分别表示甲步行与乙骑自行车(在同一路上)行走的路程s 甲，s 乙与时间t 的关系，观察图象并回答下列问题： (1)乙出发时，乙与甲相距10千米；(2)走了一段路程后，乙的自行车发生故障，停下来修车的时间为1小时； (3)乙从出发起，经过3小时与甲相遇；(4)乙骑自行车出故障前的速度与修车后的速度一样吗？为什么？解：乙骑自行车出故障前的速度与修车后的速度不一样. 乙骑自行车出故障前的速度为7.50.5＝15(千米/时)，修车后的速度为22.5－7.53－1.5＝10(千米/时)，因为15＞10，所以乙骑自行车出故障前的速度与修车后的速度不一样.回顾与思考(三) 变量之间的关系1.在三角形ABC 中，它的底边是a ，底边上的高是h ，则三角形面积S ＝12ah ，当a 为定长时，在此式子中(A)A.S ，h 是变量，12，a 是常量B.S ，h ，a 是变量，12是常量C.a ，h 是变量，12，S 是常量D.S 是变量，12，a ，h 是常量2.小亮帮母亲预算家庭4月份电费开支情况，下表是小亮家4月初连续8天每天早上电表显示的读数：日期/日 1 2 3 4 5 6 7 8 电表读数/度2124283339424649表格中反映的变量是日期和电表读数，自变量是日期，因变量是电表读数. 3.日常生活中，我们经常要烧开水，下表是对烧水的时间与水的温度的记录：时间(分) 12 3 4 5 6 7 8 9 10 11 12 13温度(℃)2529 32 43 52 61 72 81 90 98 100 100 100(1)上表反映了哪些变量之间的关系？(2)根据表格的数据判断：在第15分钟时，水的温度为多少？ (3)随着加热时间的增加，水的温度是否会一直上升？ 解：(1)烧水的时间与水的温度. (2)100 ℃.(3)随着加热时间的增加，在1到11分钟时，水的温度一直上升，在11分钟后温度保持不变，都为100 ℃. 4.如图，一轮船从离A 港10千米的P 地出发向B 港匀速行驶，30分钟后离A 港26千米(未到达B 港).设x 小时后，轮船离A 港y 千米(未到达B 港)，则y 与x 之间的关系式为y ＝10＋32x.5.球的体积V 与半径R 之间的关系式是V ＝43πR 3.(1)在这个式子中，常量、变量分别是什么？(2)利用这个式子分别求出当球的半径为2 cm ，3 cm ，4 cm 时球的体积； (3)若R ＞1，当球的半径增大时，球的体积如何变化？解：(1)在这个式子中，常量是43π，变量是球的体积V 和半径R.(2)当球的半径为2 cm 时，球的体积是4 3π×23＝323π(cm3)；当球的半径为3 cm时，球的体积是43π×33＝36π(cm3)；当球的半径为4 cm时，球的体积是4 3π×43＝2563π(cm3).(3)若R＞1，当球的半径增大时，球的体积也增大.6.“漏壶”是一种古代计时器，在它内部盛一定量的水，不考虑水量变化对压力的影响，水从壶底小孔均匀漏出，壶内壁有刻度.人们根据壶中水面的位置计算时间，用x表示漏水时间，y表示壶底到水面的高度，下列图象适合表示y与x的对应关系的是(A)A BC D7.如图所示是某港口某天从8 h到20 h的水深情况，根据图象回答下列问题：(1)在8 h到20 h这段时间内，大约什么时间港口的水位最深，深度是多少米？(2)大约什么时候港口的水位最浅，是多少？(3)在这段时间里，水深是如何变化的？解：(1)13 h，7.5 m.(2)8 h，2 m.(3)8 h～13 h，水位不断上升；13 h～15 h，水位不断下降；15 h～20 h，水位又开始上升.8.小颖画了一个边长为5 cm的正方形，如果将正方形的边长增加x(cm)，那么面积的增加值y(cm2)与边长的增加值x(cm)之间的关系式为y＝x2＋10x.9.(2020·青海)将一盛有部分水的圆柱形小水杯放入事先没有水的大圆柱形容器内，现用一个注水管沿大容器内壁匀速注水，如图所示，则小水杯水面的高度h(cm)与注水时间t(min)的图象大致为图中的(B)10.小明从家出发步行至学校，停留一段时间后乘车返回，则下列图象最能体现他离家的距离(s)与出发时间(t)之间的对应关系的是(B)11.一空水池现需注满水，水池深4.9 m，现以不变的流量注水，数据如下表.其中不变的量是流量，可以推断注满水池所需的时间是3.5_h.水的深度h/m 0.7 1.4 2.1 2.8注水时间t/h 0.5 1 1.5 212.如图反映了某出租公司乘车费用y(元)与路程x(千米)之间的关系，请你根据图中信息回答下列问题：(1)公司规定的起步价是10元；(2)该公司规定除起步价外，超过5千米的每增加1千米多收1.7元；(3)若你是一名乘客，共付了44元钱，则你的行程是25千米.13.如图1，在直角梯形ABCD中，动点P从点B出发，沿B→C→D→A匀速运动，设点P运动的路程为x，三角形ABP 的面积为y，图象如图2所示.(1)在这个变化中，自变量、因变量分别是x、y；(2)当点P运动的路程x＝4时，三角形ABP的面积y＝16；(3)求AB的长和梯形ABCD的面积.解：根据图象，得BC ＝4，三角形ABC 的面积为16， 所以12AB·BC＝16，即12×AB×4＝16，解得AB ＝8. 由图象，得DC ＝9－4＝5，则S 梯形ABCD ＝12BC·(DC＋AB)＝12×4×(5＋8)＝26.14.一游泳池长90 m ，甲、乙两人分别从两对边同时向所对的另一边游去，到达对边后，再返回，这样往复数次.图中的实线和虚线分别表示甲、乙与游泳池固定一边的距离随游泳时间变化的情况，根据图形回答： (1)甲、乙两人分别游了几个来回？ (2)甲游了多长时间？游泳的速度是多少？ (3)在整个游泳过程中，甲、乙两人相遇了几次？解：(1)甲游了三个来回，乙游了两个来回. (2)甲游了180 s ，速度为3 m/s.(3)在整个游泳过程中，甲、乙两人相遇了5次.15.2020年初以来，红星消毒液公司生产的消毒液在库存量为m 吨的情况下，日销售量与产量持平.自1月底抗击“新冠病毒”以来，消毒液需求量猛增，该厂在生产能力不变的情况下，消毒液一度脱销，下面表示2020年初至脱销期间，该厂库存量y(吨)与时间t(天)之间关系的大致图象是(D)。

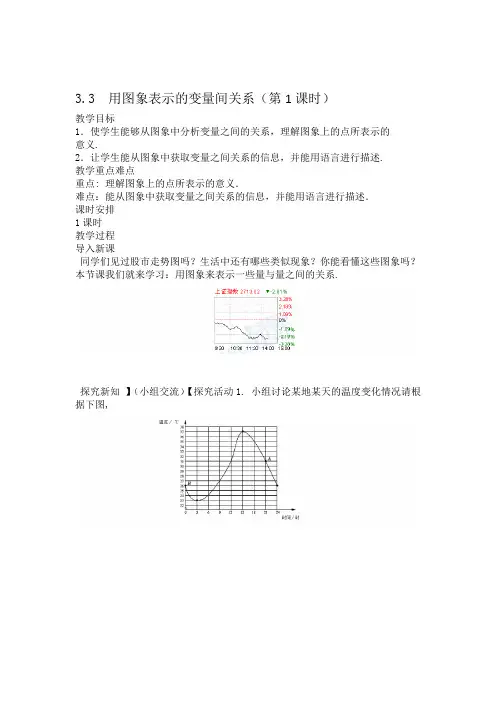

2020年春北师大版数学七年级下册第三章变量之间的关系33用图象表示的变量间关系第1课时教案设
3.3 用图象表示的变量间关系（第1课时）教学目标1．使学生能够从图象中分析变量之间的关系，理解图象上的点所表示的意义.2．让学生能从图象中获取变量之间关系的信息，并能用语言进行描述.教学重点难点重点: 理解图象上的点所表示的意义．难点：能从图象中获取变量之间关系的信息，并能用语言进行描述．课时安排1课时教学过程导入新课同学们见过股市走势图吗？生活中还有哪些类似现象？你能看懂这些图象吗？本节课我们就来学习：用图象来表示一些量与量之间的关系.探究新知】（小组交流）【探究活动1. 小组讨论某地某天的温度变化情况请根据下图,(1)上午9时的温度是_____,12时呢?(2)这一天的最高温度是_____, 是____时达到的, 最低温度呢?(3)这一天的温差是______,从最低温度到最高温度经过____小时.(4)在什么时间范围内温度在上升? 在什么时间范围内温度在下降?AB点呢?图中的?点表示的是什么(5)(6)你能预测次日凌晨 1 时的温度吗？说说你的理由. 解：(1)上午9时的温度是27 ℃，12时的温度是31 ℃.(2)这一天的最高温度是37 ℃，是在15时达到的；最低温度是23 ℃，是在3时达到的．(3)这一天的温差是37－23＝14(℃)．从最低温度到最高温度经过了15－3＝12(小时)．(4)3时到15时温度在上升，0时到3时、15时到24时温度在下降．(5)A点表示21时的温度为31 ℃，B点表示0时的温度为26 ℃.(6)次日凌晨1时温度约是24 ℃.理由略．【总结】(1)图象法是我们表示变量之间关系的又一种方法，它的特点是非常直观；上的)称为横轴(通常用水平方向的数轴在用图象表示变量之间的关系时，(2)．点表示自变量，用竖直方向的数轴(称为纵轴)上的点表示因变量.【解决问题】（小组探究，老师点评）骆驼被称为“沙漠之舟”，下面是48小时内骆驼的体温随时间的变化而变化的关系图：）一天中，骆驼的体温的变化范围是怎样的？它的体温从最低上升到（1 最高需要多少时间？ 24时，骆驼的体温下降了多少？）从16时到（2在什么时间范围内骆驼的体, 3（）在什么时间范围内骆驼的体温在上升?温在下降时有什么关系吗？其他8你能看出第二天8时骆驼的体温与第一天（4）时刻呢？AA? 点表示的是什么？还有几时的温度与（5）点所表示的温度相同. ）你还知道哪些关于骆驼的趣事？与同伴交流（6 12小时℃到40℃1解：（）35 3℃（2）时时到240时到4时、16每天时到（3）每天416时每天同一时刻骆驼的温度都相同（4）相同点所A时的温度与时及次日2012时和20℃时的温度是）（51239.表示的温度相同）略6（课堂练习．1、某市一周平均气温（℃）如图所示，下列说法不正确的是（）A.星期二的平均气温最高B.星期四到星期日天气逐渐转暖 4℃C.这一周最高气温与最低气温相差 D.星期四的平均气温最低．某市一天的温度变化如图所示，看图回答下列问题：2）这一天中什么时间温度最高？是多少度？什么时间温度最低？是多少1（度？）在这一天中，从什么时间到什么时间温度开始上升？在这一天中，从2（什么时间到什么时间温度开始下降？参考答案1.C4℃；℃，）115时温度最高，为246时温度最低，为（2.解：. 时到时温度上升，时到）（26151524时温度下降课堂小结布置作业3.3 完成教材习题板书设计用图象表示变量间的关系.图象法：图象法能直观反映变量间的整体变化情况及变化规律。
七年级数学下册 第3章 变量之间的关系 3.3 用图像表示的变量间关系课件 (新版)北师大版
例1 新成药业集团研究了一种新药,在试验药效时发现,如果儿童按规 定剂量服用,那么2时时血液中的含药量最高,接着逐步衰减,每毫升血液 中的含药量y(微克)随时间x(时)的变化情况如图3-3-1所示,当儿童按规 定剂量服药后:
图3-3-1
(1)何时血液中的含药量最高?是多少微克? (2)A点表示什么意义? (3)每毫升血液中含药量为2微克以上时治疗疾病有效,那么这个有效时 间多长?
解析 (1)2时时血液中的含药量最高,为4微克. (2)A点表示体内的含药量衰减到0微克. (3)服药后达到2微克的时间是1时,衰减到2微克的时间是6时,因此有效 时间是5时.
知识点二 行程问题 “路程与时间”图象和“速度与时间”图象 (1)在路程与时间关系的图象中,通常用横轴表示时间,用纵轴表示路程, “水平线”表示停止. (2)在速度与时间关系的图象中,通常用横轴表示时间,用纵轴表示速度, “水平线”表示匀速运动. (3)在行程问题中,“速度与时间”图象和“路程与时间”图象是从两 个不同的角度描述行程问题中变量之间的关系,它们既有区别又有联 系.现将“速度与时间”图象和“路程与时间”图象各部分所表示的意 义作如下对比:
易错警示 由于不理解函数的意义,特别是不理解函数图象中平行于x 轴的线段表示“一段时间内离家的距离保持不变”,只能根据图象的形 状来选择行走的路线.
从图象中获取信息的直观想象 素养解读 直观想象是指借助几何直观和空间想象感知事物的形态与 变化,利用空间形式特别是图形,理解和解决数学问题的素养.主要包括: 借助空间认识事物的位置关系、形态变化与运动规律;利用图形描述、 分析数学问题;建立形与数的联系,构建数学问题的直观模型,探索解决 问题的思路. 直观想象是发现和提出问题、分析和解决问题的重要手段,是探索和形 成论证思路、进行数学推理、构建抽象结构的思维基础. 在直观想象核心素养的形成过程中,学生能提升数形综合的能力,发展 几何直观和空间想象能力;增强运用几何直观和空间想象思考问题的意 识;形成数学直观,在具体的情境中感悟事物的本质.
2019年春七年级数学下册第三章变量之间的关系3用图像表示的变量间关系同步课件(新版)北师大版PPT
图象
图象各部分所表示的意义
AB段表示速度为0,即静止;BC段表示速度在增加,即加速行驶;CD段表 示匀速行驶;DE段表示速度在减小直到为0,即减速行驶直到停止
AB段表示在起点处静止;BC段表示离起点越来越远;CD段表示静止不 动;DE段表示离起点越来越近,直到回到起点
要注意区别,防止混淆出错.
6
2
例1 新成药业集团研究了一种新药,在试验药效时发现,如果儿童按规 定剂量服用,那么2时时血液中的含药量最高,接着逐步衰减,每毫升血液 中的含药量y(微克)随时间x(时)的变化情况如图3-3-1所示,当儿童按规 定剂量服药后:
图3-3-1
3
(1)何时血液中的含药量最高?是多少微克? (2)A点表示什么意义? (3)每毫升血液中含药量为2微克以上时治疗疾病有效,那么这个有效时 间多长? 解析 (1)2时时血液中的含药量最高,为4微克. (2)A点表示体内的含药量衰减到0微克. (3)服药后达到2微克的时间是1时,衰减到2微克的时间是6时,因此有效 时间是5时.
例2ห้องสมุดไป่ตู้小明、爸爸和爷爷同时从家里出发到达同一目的地后立即返回, 小明去时骑自行车,返回时步行;爷爷去时是步行,返回时骑自行车;爸爸 往返都是步行,三人的步行速度不等,小明和爷爷骑自行车的速度相等, 每个人的行走路程与时间的关系用如图3-3-2所示的三个图象表示.根 据图象回答下列问题:
图3-3-2
1
4.观察图象的关键是要抓住图象的最高点与最低点以及这些点所对应 的自变量与因变量的值,利用图象可判断因变量的变化趋势. 图象呈“斜向上”的形状,表示因变量随自变量的增大而增大;图象呈 “斜向下”的形状,表示因变量随自变量的增大而减小. 5.表示两个变量之间关系的方法:
七年级数学下册第三章变量之间的关系3.3用图象表示的变量间关系第2课时教案新版北师大版
第三章变量之间的关系3 用图象表示的变量间关系（第2课时）一、学生起点分析学生的知识技能基础：在本章前面几节课中，学生学习了自变量和因变量的概念，并学习了变量之间关系的三种表示方法，初步理解了自变量和因变量的概念，具备了变量之间关系的三种表示方法的基本技能。
二、教学任务分析教科书基于学生对三种变量表示方法的认识，提出了本课的具体学习任务：通过速度随时间变化的实际情境，进一步经历从图中分析变量之间关系的过程，加深对图象表示的理解，进一步发展从图象中获得信息的能力及有条理地进行语言表达的能力。
因此本课时的教学目标如下：1．能从图象分析变量之间的关系，加深对图象表示的理解；2．能对实际情境中所蕴涵的变量之间的关系借助图象表示；3．进一步体会数学与现实生活的密切联系，并在学习新知识的过程中培养学生团结协作的精神。
三、教学设计分析本节课设计了七个教学环节：回顾思考、讲授新课、合作学习、练习提高、课堂小结、教学反馈、布置作业。
第一环节回顾思考活动内容：学生自己总结已经学习过的几种表示变量之间关系的方法。
1.列表法在这个表中反映了个变量之间的关系，是自变量，是因变量。
2.关系式法某出租车每小时耗油5千克，若ｔ小时耗油ｑ千克，则自变量是，因变量是，ｑ与t的关系式是。
3.图象法下图表示了某港口某日从0时到6时水深变化的情况。
（1）大约什么时刻港口的水最深？约是多少？（2）A点表示什么？（3）说说这个港口从0时到6时的水位是怎样变化的？活动目的：通过这一活动，希望学生能总结学习过的三种表示变量之间关系的方法,体会学习过的三种表示变量之间关系的方法之间的联系，培养学生善于总结规律,善于观察生活，乐于探索研究的学习品质及与他人合作交流的意识。
实际教学效果：学生搜集的图表和数据内容丰富多彩，形式多样，来源方式也是多种多样，有的查阅报纸杂志，有的上网调查。
这些都充分展现了学生走进生活感受数学的高涨热情和小组团结合作的精神。

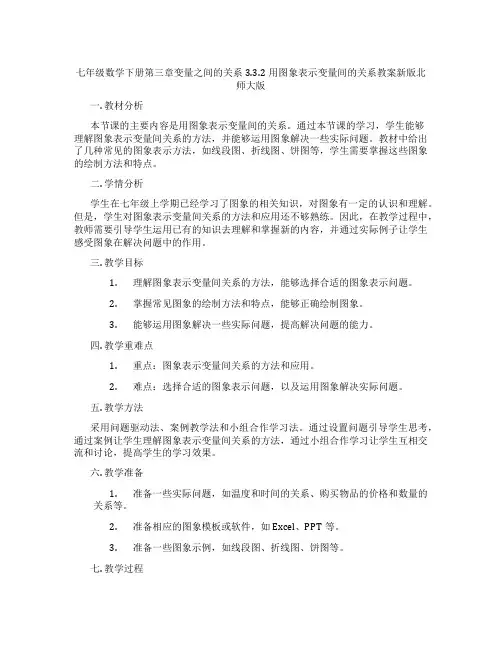

七年级数学下册第三章变量之间的关系3.3.2用图象表示变量间的关系教案新版北师大版
七年级数学下册第三章变量之间的关系3.3.2用图象表示变量间的关系教案新版北师大版一. 教材分析本节课的主要内容是用图象表示变量间的关系。
通过本节课的学习，学生能够理解图象表示变量间关系的方法，并能够运用图象解决一些实际问题。
教材中给出了几种常见的图象表示方法，如线段图、折线图、饼图等，学生需要掌握这些图象的绘制方法和特点。
二. 学情分析学生在七年级上学期已经学习了图象的相关知识，对图象有一定的认识和理解。
但是，学生对图象表示变量间关系的方法和应用还不够熟练。
因此，在教学过程中，教师需要引导学生运用已有的知识去理解和掌握新的内容，并通过实际例子让学生感受图象在解决问题中的作用。
三. 教学目标1.理解图象表示变量间关系的方法，能够选择合适的图象表示问题。
2.掌握常见图象的绘制方法和特点，能够正确绘制图象。
3.能够运用图象解决一些实际问题，提高解决问题的能力。
四. 教学重难点1.重点：图象表示变量间关系的方法和应用。
2.难点：选择合适的图象表示问题，以及运用图象解决实际问题。
五. 教学方法采用问题驱动法、案例教学法和小组合作学习法。
通过设置问题引导学生思考，通过案例让学生理解图象表示变量间关系的方法，通过小组合作学习让学生互相交流和讨论，提高学生的学习效果。
六. 教学准备1.准备一些实际问题，如温度和时间的关系、购买物品的价格和数量的关系等。
2.准备相应的图象模板或软件，如Excel、PPT等。
3.准备一些图象示例，如线段图、折线图、饼图等。
七. 教学过程1.导入（5分钟）教师通过展示一些实际问题，引导学生思考如何用图象表示变量间的关系。
例如，展示一张温度随时间变化的图象，让学生观察和描述图象中的信息。
2.呈现（10分钟）教师介绍常见的图象表示方法，如线段图、折线图、饼图等，并通过示例让学生理解这些图象的绘制方法和特点。
3.操练（10分钟）教师设置一些练习题，让学生运用所学知识绘制图象。
例如，给定一组数据，让学生选择合适的图象表示方法，并绘制出图象。
用图像表示变量间的关系优质课用
直观性
图像能够直观地展示变量间的关 系，使数据更加易于理解和解释。
通过视觉感知，人们可以快速地 识别出变量之间的关系模式，从
而提高决策效率和准确性。
图像可以清晰地显示出变量之间 的趋势、异常值和分布情况，有
助于快速发现问题和异常。
可视化复杂数据
对于复杂的数据集，图像可以简化数据的呈现方式，使其更加易于分析和理解。
周期性规律
分析周期性变化的规律，了解周期的长度、峰值 和谷值等特征。
周期性变化的解释
结合实际情况，解释周期性变化的原因和影响。
06
如何选择合适的图表类型来表示变量间的关 系
CHAPTER
根据数据类型选择图表
分类数据：柱状图、 条形图、饼图等。
时间序列数据：时间 序列图。
定量数据：折线图、 散点图、箱线图等。
用图像表示变量间的关系优质 课
目录
CONTENTS
• 图像表示变量间关系的重要性 • 散点图：展示两个变量之间的关系 • 热力图：展示多个变量之间的关系 • 树状图和网络图：展示变量之间的层次和结构关系 • 时间序列图：展示变量随时间变化的关系 • 如何选择合适的图表类型来表示变量间的关系
01 图像表示变量间关系的重要性
通过将多个变量整合到一个图中，可以更全面地了解数据之间的关系，从而更好地 进行数据挖掘和预测。
图像可以清晰地展示出数据的维度和层次结构，有助于更好地理解数据的内在联系。
揭示潜在模式和关系
图像可以揭示出隐藏在数据中 的潜在模式和关系，这些模式 和关系可能难以通过其他方式 发现。
通过观察图像中的模式和趋势， 可以启发新的思考和发现，推 动科学研究的进步。
解读趋势
七年级数学下册 第三章 变量之间的关系 3.3 用图象表示的变量间关系(第1课时)课件
2021/12/12
第十四页，共二十二页。
运用 巩固 (yùnyòng)
海水受日月的引力而产生潮汐现象，早晨
海水上涨叫做潮，黄昏(huánghūn)海水上涨叫做
汐，合称潮汐。潮汐与人类的生活有着密切
的联系。下面是某港口从0时到12时的水深情
况。 8
7
6
5
4
3
2
1
0 0 1 2 3 4 5 6 7 8 9 10 11 12
（4）你能看出第二天8时骆驼(luò 的体 tuo) 温与第一天8时有什么关系吗？其他时刻
呢？
2021/12/12
第十二页，共二十二页。
42
温度/摄氏度
40
A
骆驼 体温变化的图象 38
(luò tuo)
36
34
32
30 0 4 8 12 16 20 24 28 32 36 40 44 48 时间/时
围内骆驼的体温在上升。在什么时间范围内骆驼的体温在下降。还有几时的温度与A点所表示 的温度相同。海水受日月的引力而产生潮汐现象，早晨海水上涨叫做潮，黄昏海水上涨叫做 汐，合称潮汐
12/12/2021
第二十二页，共二十二页。
运用 巩固 (yùnyòng)
（3）在什么时间范围内，港口水深在增加(zēngjiā)？ （4）在什么时间范围内，港口水深在减少？
2021/12/12
8 7 6 5 4 3 2 1 0
0 1 2 3 4 5 6 7 8 9 10 11 12
第十七页，共二十二页。
运用 巩固 (yùnyòng)
（5）A，B两点分别表示什么(shén me)？还有几 时水的深度与A点所表示的深度相同？ （6）说一说这个港口从0时到12时的水深
七年级数学下册第三章变量之间的关系3.2用关系式表示变量间的关系教学设计新版北师大版
七年级数学下册第三章变量之间的关系3.2用关系式表示变量间的关系教学设计新版北师大版一. 教材分析北师大版七年级数学下册第三章“变量之间的关系”是学生在学习了二元一次方程组的基础上，进一步探讨变量之间的关系。
本节内容通过用关系式表示变量间的关系，让学生体会数学与实际生活的紧密联系，培养学生运用数学知识解决实际问题的能力。
二. 学情分析七年级的学生已经掌握了二元一次方程组的知识，对于用关系式表示变量间的关系并不陌生。
但如何将现实生活中的问题转化为数学问题，用数学语言描述和解决问题，仍是学生需要提高的地方。
此外，部分学生可能对数学与实际生活的联系缺乏认识，需要教师在教学中加以引导。
三. 教学目标1.理解函数的概念，掌握用关系式表示变量间的关系。
2.能够将现实生活中的问题转化为数学问题，并用数学语言描述和解决问题。
3.培养学生的动手操作能力、合作交流能力和数学思维能力。
4.体会数学与实际生活的紧密联系，提高学生运用数学知识解决实际问题的能力。
四. 教学重难点1.重点：理解函数的概念，掌握用关系式表示变量间的关系。
2.难点：如何将现实生活中的问题转化为数学问题，并用数学语言描述和解决问题。
五. 教学方法1.情境教学法：通过现实生活中的实例，引导学生发现数学问题，体会数学与生活的联系。
2.合作学习法：分组讨论，培养学生的团队协作能力和交流能力。
3.动手操作法：让学生亲自动手操作，提高学生的动手能力和实践能力。
4.引导发现法：教师引导学生发现规律，培养学生独立思考和发现问题的能力。
六. 教学准备1.教学课件：制作课件，展示现实生活中的实例和数学问题。
2.练习题：准备适量的练习题，巩固所学知识。
3.教学工具：准备黑板、粉笔、投影仪等教学工具。
七. 教学过程1.导入（5分钟）利用课件展示现实生活中的实例，如购物时发现商品打折，原价和折后价之间的关系。
引导学生发现这是一个数学问题，进而引入本节课的内容。
2.呈现（10分钟）教师讲解函数的概念，并用关系式表示变量间的关系。
初中数学七年级下册第三章变量之间的关系3用图象表示的变量间关系教案
1 用表格表示的变量间关系教学目标：1．经历探索具体情境中两个变量之间关系的过程，获得探索变量之间关系的体验，进一步发展符号感。
2．在具体情境中理解什么是变量、自变量、因变量，并能举出反映变量之间关系的例子。
3．学会用表格整理试验得出的数据，能从表格中获得变量之间关系的信息，并根据表格中的资料尝试对变化趋势进行初步的预测。
教学过程设计本节课设计了六个教学环节:进入变化的世界、通过数据感受变化、概念介绍、练习提高、课堂小结、布置作业。
第一环节：进入变化的世界活动内容:以地壳随时间推移而运动为例，让学生关注到我们生活在变化的世界中,很多东西都在发生变化,请学生列举一些日常生活中常见的发生变化的事物。
如:随年龄的增长，身高、体重都发生了变化；随着时间的变化汽车行驶的路程也在变化；烧一壶水10分钟水开了，时间和水温的变化；……活动目的:通过举例,希望学生体会身边的事物无时无刻不在发生变化，培养学生善于观察的能力。
活动的注意事项:大部分学生能够举出例子。
从学生熟悉的事例入手,提高了他们的学习热情,培养了他们的学习兴趣,并能深刻体会到数学来源于生活。
生活中有很多变化的量,从数学角度来研究,将有助于认识世界。
第二环节：通过数据感受变化活动内容:1.儿童从出生到10岁的体重变化。
婴儿在6个月、1周岁、2周岁时体重分别大约是出生时的2倍、3倍、4倍，6周岁、10周岁时体重分别约是1周岁时的2倍、3倍。
（1）上述的哪些量在发生变化？（2）某婴儿在出生时的体重是3.5千克，请把他在发育过程中的体重情况填入下表：年龄刚出生6个月1周岁2周岁6周岁10周岁体重/千克（3）根据表中的数据，说一说儿童从出生到10周岁之间体重是怎样随着年龄的增长而变化的。
2.利用实验器材——小车、木板、秒表、调节高度的装置，让学生参与到“小车下滑的时间”的实验中,并一起完成表格。
利用同一块木板，测量小车从不同的高度下滑的时间，然后将得到的数据填入下表：支撑物高度/厘米10 20 30 40 50 60 70 80 90 100 小车下滑时间/秒注：1.支撑物的高度需根据具体试验情况调整，保持等差（d）增加即可。
