起重机械危险部位及安全标志的设置
起重机械危险部位及安全标志的设置
起重机上有一些凸出和悬伸的装置或构件，在起重作业过程中可能对人员造成碰撞、打击或夹挤危险。
采用以对比色为背景的安全色，能提醒人们注意，以便迅速发现危险部位并作出尽快反应；或在非正常状态下准确识别并及时采取行动，以避免危险，减少事故的发生。
1．警告标志
警告标志提示人们注意可能发生的危险，一般采用黄黑相间倾斜条纹标志，如果标志背景使效果减弱，允许使用红白相间标志。
要求设置警告标志的地方有：
（1）吊钩滑轮组侧板、取物装置和起重横梁；
（2）臂架类型起重机回转尾部及平衡重；
（3）动臂式臂架型起重机的臂架头部；
（4）起重机外伸支腿和排障器；
（5）除流动式和铁路起重机外，与地面距离小于2m的司机室和检修吊笼的底边、台车均衡梁和下横梁两侧；
（6）桥式起重机的端梁外侧（有人行通道时）和两端面，移动式司机室的走台与梯子接口处的防护栏杆；
（7）夹轨器、大车滑线防护板。
2．语句提示与警告
警告语和提示语一般采用黄色背景上黑色文字，属于这种要求的地方有：
（1）流动式起重机的基本臂两侧用文字标志："起重臂下严禁站人"；（2）流动式起重机的回转尾部两侧用文字标志："作业半径内注意安全"；
（3）各类起重机的额定起重量，用大字标牌设置在结构的醒目位置，如桥式类型起重机的主梁、臂架起重机的臂架上。
3．禁止和停止标志
禁止和停止标志是制止或在一般情况下不准人们的某种行动而设置的标牌，一般采用红色标志。
要求设置这种标志的地方有：
(1）紧急开关；
（2）缓冲器、扫轨板、轨道端部止挡和上升极限位置限制器；
（3）大小车滑线、电缆卷筒。
作业现场安全标志标识设置
1 当采用 二 中b），c），d），e）方法时，二个标识之间 的最小距离应为10m。
2 二 中c），d），e）的标牌 最小尺寸应以能清楚观察识 别色来确定。
3 当管道采用 二 中b），c），d），e） 基本识别色标识 方法时，其标识的场所应该包括所有管道的起点、终点、 交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需 要标识的部位。
b）当基本识别色的标识方法采用d）和e）时，则标牌的指向就 作为表示管道内的物质流向（见c）和d）图），如果管道内物质流向 是双向的，则标牌指向应做成双向的（见e）图）。
作业场所安全标志标识设置 要求
安全色及其使用
工业管道的安全标识
安全标志及其使用 工业场所职业病危害警示 标志
一、规范性引用文件
危险化学品求置，限 速、限高、禁行等安全警现示就标规志范牌危，险在化生学产品区从域业设单置位风作向业标， 在车间、仓库的重要设施场或所通安道全位标置志设标立识有做标如注下其建功议能：用途 及火灾危险性的标志牌。
清目确做“安标要个产全放楚的评到重全志根或区周数安、 审胸大 周 、 据 多 域 知 量危全 意 内 中危知警其个或牌以险标义容有险牌告危禁重”及化准；，数源”标险止大应应学化明先安。志物标危标急品全“、质志险注救从警重警以、源相援业示大示及警储关方单标危用其告存重式化安防据《暂现位志险语它标区大等建全范《危行就应为牌源等危志域危。设警意危险规规在了”安组险；。险工示识险化定范构进、全合化警“源作教和化学》危成一“警构学示重的，育应学品等险重步重示成品用大成加，急品重国化大搞大标，的语危分强提处安大家学危好危 志 重 危 为 险、危高置全危标品险安险牌大险重源特险相事管险准从源全源”危特大危性化关故理源法业的生危应险性危险、学人能条监规单场产险由源选险物最品员力例督要位所标物禁场取源质大企安，》管求作设准质止所一生安存业全根、理，业立 场所安全标志标识做如下建议：
安全标志设置要求及标准
安全标志设置要求及标准危险标志：只安装于存在直接危险的地方，用来表明存在危险.禁止标志:用符号或文字的描述来表示一种强制性的命令，以禁止某种行为.常见禁止标志警告标志：通过符号或文字来指示危险，表示必须小心行事，或用来描述危险性。
安全指示标志：用来指示安全设施和安全服务所在的位置,并且在此处给出与安全措施相关的主要安全说明和建议.消防标志:用于指明消防设施和火灾报警的位置，及指明如何使用这些设施。
方向标志:用于指明正常和紧急出口,火灾逃逸和安全设施，安全服务及卫生间的方向。
交通标志：用于向工作人员表明与交通安全相关的指示和警告.信息标志：用于指示出特殊属性的信息,如停车场，仓库或电话间等。
强制性行动标志：用于表示须履行某种行为的命令以及需要采取的预防措施。
例如,穿戴防护鞋，安全帽，眼罩等.安全通道口需要挂哪些安全标志：1.施工现场醒目处设置注意安全、禁止吸烟、必须系安全带、必须戴安全帽、必须穿防护服等标志；2.施工现场及道路坑、沟、洞处设置当心坑洞标志;3。
施工现场较宽的沟、坑及高空分离处设置禁止跨越标志；4。
未固定设备、未经验收合格的脚手架及未安装牢固的构件设置禁止攀登、禁止架梯等标志；5.吊装作业区域设置警戒标识线并设置禁止通行、禁止入内、禁止停留、当心吊物、当心落物、当心坠落等标志；6。
高处作业、多层作业下方设置禁止通行、禁放易燃物、禁止停留等标志；7.高处通道及地面安全通道设置安全通道标志；8。
高处作业位置设置必须系安全带、禁止抛物、当心坠落、当心落物等标志；9.梯子入口及高空梯子通道设立注意安全、当心滑跌、当心坠落等标志；10。
电源及配电箱设置当心触电等标志；11.电器设备试、检验或接线操作，设置有人操作，禁止合闸等标志；12。
临时电缆（地面或架空)设置当心电缆标志；13。
氧气瓶、乙炔瓶存放点设置禁止烟火、当心火灾等标志；14。
仓库及临时存放易燃易爆物品地点设置禁止吸烟、禁止火种等标志;15。
安全色与安全标志基础知识
安全标志及安全色的分类及基本内容机械设备易发生危险的部位应设有安全标志或涂有安全色，提示操作人员注意。
安全标志和安全色应符合《机械安全指示标志和操作第1部分：关于视觉、听觉和触觉信号的要求》（GB18209.1-2000 ）及《安全色》（GB2893-2001）的规定。
1．安全标志常用的安全标志是警告标志、禁止标志和指令标志。
(1）警告标志与机械安全有关的警告标志有厂注意安全、当心触电、当心机械伤人、当心合扎脚、当心车辆、当心伤手、当心吊物、当心跌落、当心落物、当心弧光、当心电离辐射、当心激光、当心微波、当心滑跌、当心障碍物等。
常用的警告标志见图1-1。
基本特征：图形是三角形，黄色衬底，边框和图像是黑色。
(2）禁止标志与机械安全有关的禁止标志有：禁止明火作业、禁止用水灭火、禁止启动、禁止合闸、修理时禁止转动、运转时禁止加油、禁止触摸、禁止通行、禁止攀登、禁止人内、禁止靠近、禁止堆放、禁止架梯、禁止抛物、禁止戴手套、禁止穿化纤服装、禁止穿带钉鞋。
常用的禁止标志见图1-2。
禁止标志的基本特征：图形为圆形、黑色，白色衬底，红色边框和斜杠。
(3）指令标志与机械安全有关的指令标志有：必须戴防护眼镜、必须戴防毒面具、必须戴防尘口罩、必须戴安全帽、必须戴防护帽、必须戴护耳器、必须戴防护手套、必须穿防护鞋、必须系安全带、必须穿工作服、必须穿防护服、必须用防护装置。
常用的指令标志见图1-3。
指令标志的基本特征为圆形、蓝色衬底、图形是白色。
(4）辅助标志当安全标志本身不能够传递安全所需的全部信息时，用辅助标志给出附加的文字信息并且只能与安全标志同时使用。
2．安全色《安全色》(GB2893-2001）规定：为了使人们对周围存在的不安全因素环境、设备引起注意，需要涂以醒目的安全色，以提高人们对不安全因素的警惕。
统一使用安全色，能使人们在紧急情况下，借助所熟悉的安全色含义，识别危险部位，尽快采取措施，提高自控能力，有助于防止发生事故。

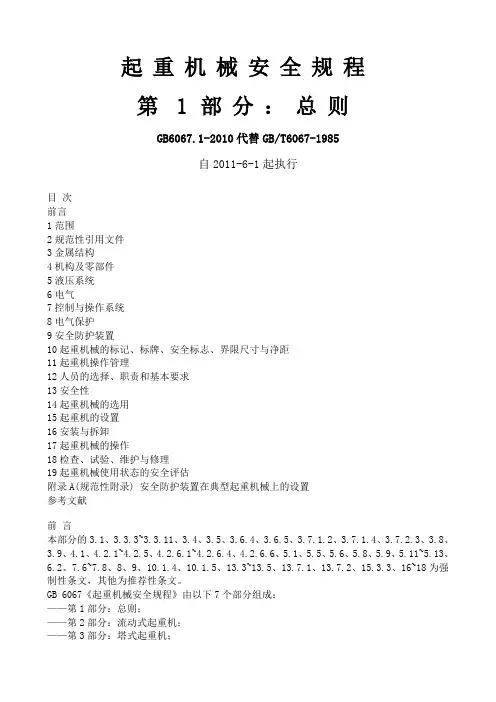

起重机械安全规程-第1部分(GB6067.1-2010代替GB-T6067-1985)
起重机械安全规程第1部分：总则GB6067.1-2010代替GB/T6067-1985自2011-6-1起执行目次前言1范围2规范性引用文件3金属结构4机构及零部件5液压系统6电气7控制与操作系统8电气保护9安全防护装置10起重机械的标记、标牌、安全标志、界限尺寸与净距11起重机操作管理12人员的选择、职责和基本要求13安全性14起重机械的选用15起重机的设置16安装与拆卸17起重机械的操作18检查、试验、维护与修理19起重机械使用状态的安全评估附录A(规范性附录) 安全防护装置在典型起重机械上的设置参考文献前言本部分的3.1、3.3.3~3.3.11、3.4、3.5、3.6.4、3.6.5、3.7.1.2、3.7.1.4、3.7.2.3、3.8、3.9、4.1、4.2.1~4.2.5、4.2.6.1~4.2.6.4、4.2.6.6、5.1、5.5、5.6、5.8、5.9、5.11~5.13、6.2、7.6~7.8、8、9、10.1.4、10.1.5、13.3~13.5、13.7.1、13.7.2、15.3.3、16~18为强制性条文，其他为推荐性条文。
GB 6067《起重机械安全规程》由以下7个部分组成：——第1部分：总则；——第2部分：流动式起重机；——第3部分：塔式起重机；——第4部分：臂架起重机；——第5部分：桥式和门式起重机；——第6部分：缆索起重机；——第7部分：轻小型起重设备。
本部分为GB 6067《起重机械安全规程》的第1部分。
本部分代替GB/T 6067-1985《起重机械安全规程》。
本部分与GB/T 6067-1985相比主要变化如下：——本部分对起重机械及各零部件的安全要求均进行了细化，将原标准中有些属于产品技术要求的内容删除；——增加了起重机械的标记、标牌、安全标志、界限尺寸与净距的安全要求；——增加了起重机械操作管理要求；——增加了起重机械人员的选择、职责和基本要求；——增加了起重机械的安全性、选用、设置、安装与拆卸、操作、检查、试验、维护与修理、使用状态安全评估等的要求；——删除了“为吊运各类物品而设的专用辅具”、“常用简易起重设备”的有关要求；——删除了表1~表5、表7~表15以及表16(部分内容)；将表17改为表A.1。
安全警示标志和危险部位的安全防护措施
安全警示标志和危险部位的安全防护措施
（1）《安全生产法》第三十二条规定，生产经营单位应当在有较大危险因素的生产经营场所和有关设施、设备上，设置明显的安全警示标志。
（2）施工现场安全标志的类型、数量应根据危险部位的性质，分别设置不同的安全标志。
建筑工程施工现场的下列危险部位和场所应设置安全标志（《建筑工程施工现场标志设置技术规程》JGJ348—2014）：
①通道口、楼梯口、电梯口和孔洞口；
②基坑和基槽外围、管沟和水池边沿；
③高差超过1.5m的临边部位；
④爆破、起重、拆除和其他各种危险作业场所；
⑤爆破物、易燃物、危险气体、危险液体和其他有毒有害危险品存放处；
⑥临时用电设施和施工现场其他可能导致人身伤害的危险部位或场所。
（3）当多个安全标志在同一处设置时，应按禁止、警告、指令、提示类型的顺序，先左后右，先上后下地排列。
（4）标志牌不宜设在门、窗、架等可移动的物体上，标志牌前不得放置妨碍认读的障碍物。
（5）安全标志设置的高度，宜与人眼的视线高度相一致；专用
标志的设置高度应视现场情况确定，但不宜低于人眼的视线高度。
采用悬挂式和柱式的标志的下缘距地面的高度不宜小于2m。
（6）施工单位应当根据不同施工阶段和周围环境及季节、气候的变化，在施工现场采取相应的安全施工措施。
施工现场暂时停止施工的，施工单位应当做好现场防护，所需费用由责任方承担，或者按照合同约定执行。
起重机械安全规程 第1部分
GB/T 4842 氩 GB/T 5117 碳钢焊条(GB/T 5117-1995，eqv ANSI/AWS A5.1：1991) GB/T 5118 低合金钢焊条(GB/T 5118-1995，neq ANSI/AWS A5.5：1981) GB 5226.2-2002 机械安全 机械电气设备 第 32 部分：起重机械技术条件(idt IEC 60204-32：1998) GB/T 5293 埋弧焊用碳钢焊丝和焊剂(GB/T 5293-1999，eqv ANSI/AWS A5.17：1989) GB/T 5905 起重机试验规范和程序(GB/T 5905-1986，idt ISO 4310：1981) GB/T 5972 起重机 钢丝绳保养、维护、安装、检验和报废(GB/T 5972-2009，ISO 4309：2004，IDT) GB/T 8110 气体保护电弧焊用碳钢、低合金钢焊丝(GB/T 8110-2008，AWS A5.18M：2005，MOD；AWS A5.28M： 2005，MOD) GB 8918 重要用途钢丝绳(GB 8918-2006，ISO 3154：1988 MOD) GB/T 10051.1 起重吊钩 机械性能、起重量、应力及材料(GB/T 10051.1-1988，eqv DIN 15403-3：1982) GB/T 10051.2 起重吊钩 直柄吊钩技术条件(GB/T 10051.2-1988，eqv DIN 15401-2：1982)
——第 6 部分：缆索起重机； ——第 7 部分：轻小型起重设备。 本部分为 GB 6067《起重机械安全规程》的第 1 部分。 本部分代替 GB/T 6067-1985《起重机械安全规程》。 本部分与 GB/T 6067-1985 相比主要变化如下： ——本部分对起重机械及各零部件的安全要求均进行了细化，将原标准中有些属于产品技术要求的内容删除； ——增加了起重机械的标记、标牌、安全标志、界限尺寸与净距的安全要求； ——增加了起重机械操作管理要求； ——增加了起重机械人员的选择、职责和基本要求； ——增加了起重机械的安全性、选用、设置、安装与拆卸、操作、检查、试验、维护与修理、使用状态安全评 估等的要求； ——删除了“为吊运各类物品而设的专用辅具”、“常用简易起重设备”的有关要求； ——删除了表 1~表 5、表 7~表 15 以及表 16(部分内容)；将表 17 改为表 A.1。
GB6067.1-2010起重机械安全规程 第1部分
起重机械安全规程 第1部分：总则Safety rules for lifting appliances-Part 1：General
自 2011-6-1 起执行
目 次前言1范围2规范性引用文件3金属结构4机构及零部件5液压系统6电气7控制与操作系统8电气保护9安全防护装置10起重机械的标记、标牌、安全标志、界限尺寸与净距11起重机操作管理12人员的选择、职责和基本要求13安全性14起重机械的选用15起重机的设置16安装与拆卸17起重机械的操作18检查、试验、维护与修理19起重机械使用状态的安全评估附录A(规范性附录) 安全防护装置在典型起重机械上的设置参考文献
前 言本部分的3.1、3.3.3~3.3.11、3.4、3.5、3.6.4、3.6.5、3.7.1.2、3.7.1.4、3.7.2.3、3.8、3.9、4.1、4.2.1~4.2.5、4.2.6.1~4.2.6.4、4.2.6.6、5.1、5.5、5.6、5.8、5.9、5.11~5.13、6.2、7.6~7.8、8、9、10.1.4、10.1.5、13.3~13.5、13.7.1、13.7.2、15.3.3、16~18为强制性条文，其他为推荐性条文。GB 6067《起重机械安全规程》由以下7个部分组成：——第1部分：总则；——第2部分：流动式起重机；——第3部分：塔式起重机；——第4部分：臂架起重机；——第5部分：桥式和门式起重机；——第6部分：缆索起重机；——第7部分：轻小型起重设备。本部分为GB 6067《起重机械安全规程》的第1部分。本部分代替GB/T 6067-1985《起重机械安全规程》。本部分与GB/T 6067-1985相比主要变化如下：——本部分对起重机械及各零部件的安全要求均进行了细化，将原标准中有些属于产品技术要求的内容删除；——增加了起重机械的标记、标牌、安全标志、界限尺寸与净距的安全要求；——增加了起重机械操作管理要求；——增加了起重机械人员的选择、职责和基本要求；——增加了起重机械的安全性、选用、设置、安装与拆卸、操作、检查、试验、维护与修理、使用状态安全评估等的要求；——删除了“为吊运各类物品而设的专用辅具”、“常用简易起重设备”的有关要求；——删除了表1~表5、表7~表15以及表16(部分内容)；将表17改为表A.1。本部分的附录A为规范性附录。本部分由中国机械工业联合会提出。本部分由全国起重机械标准化技术委员会(SAC/TC 227)归口。本部分负责起草单位：辽宁省安全科学研究院、北京起重运输机械设计研究院。本部分参加起草单位：大连重工•起重集团有限公司、太原重型机械集团有限公司、徐州重型机械有限公司、上海振华港机(集团)股份有限公司、卫华集团有限公司、上海起重运输机械厂有限公司、山东丰汇设备技术有限公司、德马格起重机械(上海)有限公司、国电郑州机械设计研究所、长沙建设机械研究院、广东省特种设备检测院。本部分主要起草人：尤建阳、崔振元、陶天华、王中平、王福绵、路建湖。本部分所代替标准的历次版本发布情况为：——GB/T 6067-1985。
安全标识
必须穿救生衣
标志名称：必须穿防护服 英文名称：Must wear protective
clothes 国标代码：GB2894-1996
简介：
必须穿防护服
标志名称：必须加锁 英文名称：Must be locked
国标代码：GB2894-1996
简介：
必须加锁
(4)绿色
国标代码：GB2894-1996
简介： 禁止通行
标志名称：禁止靠近 英文名称：No nearing 国标代码：GB2894-1996
简介：
禁止靠近
标志名称：禁止乘人 英文名称：No riding 国标代码：GB2894-1996
简介： 禁止乘人
标志名称：禁止堆放 英文名称：No stocking 国标代码：GB2894-1996
radiation 国标代码：GB2894-1996
简介：
当心电离辐射
标志名称：当心裂变物质 英文名称：Caution, fission matter
国标代码：GB2894-1996
简介：
当心裂变物质
标志名称：当心激光 英文名称：Caution, laser 国标代码：GB2894-1996
国标代码：GB191-20：Caution, drop down
国标代码：GB2894-1996
当心坠落
(3)蓝色 表示必须遵守的意思，如命令标志。
标志名称：必须戴防护眼镜 英文名称：Must wear protective
goggles 国标代码：GB2894-1996
标志名称：禁止跨越 英文名称：No striding 国标代码：GB2894-1996
简介：
施工现场安全警示标志使用规定
施工现场安全警示标志使用规定根据《建设工程安全生产管理条例》第二十八条规定，施工单位应在施工现场危险部位，设置明显的安全警示标志。
安全警示标志包括安全色和安全标志，进入工地的人员通过安全色和安全标志能提高对安全保护的警觉，以防止发生事故。
根据GB16179－1996的要求，及企业内部的管理规定，对施工现场各种安全警示及指示牌的使用部位做如下规定：标志牌的型号选用：工地的入口处设6型或7型，工地内设5型或6型，局部信息标志设1型、2型或3型（见附录）。
所设标志不能覆盖工地面积时，应多设几个标志牌。
标志牌的设置高度：应尽量与人眼的视线高度相一致。
悬挂式和柱式的环境信息标志牌的下缘距地面高度不宜小于2m，局部信息标志的设置高度应视具体情况确定。
使用安全标志牌的要求：1、标志牌应设在与安全有关的醒目地方，有足够时间来注意它所表示的内容。
2、环境信息标志宜设置在相关场所的入口和醒目处，局部信息标志应设在所涉及的相应危险地点或设备（部件）附近的醒目处。
3、标志牌不应设置在门、窗、架等可移动的物体上。
4、标志牌前不得放置妨碍认读的障碍物。
5、标志牌的平面与视线夹角应接近90°角，观察者位于最大观察距离时，最小夹角不低于75°。
6、标志牌应设置在明亮的环境中。
7、多个标志牌一起设置时，应按警告、禁止、指令、提示类型的顺序，先左后右、现上后下的排列。
8、标志牌的固定方式分为附着式、悬挂式和柱立式三种。
悬挂式和附着式的固定应稳固不倾斜，柱式的标志牌和支架应牢固的联接在一起。
9、其他应符合GB15566的规定。
检查与维修：安全标志牌每半年至少检查一次，如发现有破损、变形、退色等不符合要求时应及时修整或更换。
附录A安全标志牌的尺寸注：允许有3%的误差。
施工现场安全警示、警告标识、标志使用管理规定安全标志分禁止标志、警告标志、指令标志和提示标志四大类型。
1、禁止标志：禁止标志的含义是禁止人们不安全行为的图形标志，禁止标志的基本形式是带斜杠的圆边框。
安全标志设置要求及标准
安全标志设置要求及标准一、安全标志的分类危险标志：只安装于存在直接危险的地方，用来表明存在危险。
禁止标志：用符号或文字的描述来表示一种强制性的命令，以禁止某种行为。
常见禁止标志警告标志：通过符号或文字来指示危险，表示必须小心行事，或用来描述危险性。
安全指示标志：用来指示安全设施和安全服务所在的位置，并且在此处给出与安全措施相关的主要安全说明和建议。
消防标志：用于指明消防设施和火灾报警的位置，及指明如何使用这些设施。
方向标志：用于指明正常和紧急出口，火灾逃逸和安全设施，安全服务及卫生间的方向。
交通标志：用于向工作人员表明与交通安全相关的指示和警告。
信息标志：用于指示出特殊属性的信息，如停车场，仓库或电话间等。
强制性行动标志：用于表示须履行某种行为的命令以及需要采取的预防措施。
例如，穿戴防护鞋，安全帽，眼罩等。
安全通道口需要挂哪些安全标志：1.施工现场醒目处设置注意安全、禁止吸烟、必须系安全带、必须戴安全帽、必须穿防护服等标志；2.施工现场及道路坑、沟、洞处设置当心坑洞标志；3.施工现场较宽的沟、坑及高空分离处设置禁止跨越标志；4.未固定设备、未经验收合格的脚手架及未安装牢固的构件设置禁止攀登、禁止架梯等标志；5.吊装作业区域设置警戒标识线并设置禁止通行、禁止入内、禁止停留、当心吊物、当心落物、当心坠落等标志；6.高处作业、多层作业下方设置禁止通行、禁放易燃物、禁止停留等标志；7.高处通道及地面安全通道设置安全通道标志；8.高处作业位置设置必须系安全带、禁止抛物、当心坠落、当心落物等标志；9.梯子入口及高空梯子通道设立注意安全、当心滑跌、当心坠落等标志；10.电源及配电箱设置当心触电等标志；11.电器设备试、检验或接线操作，设置有人操作，禁止合闸等标志；12.临时电缆（地面或架空）设置当心电缆标志；13.氧气瓶、乙炔瓶存放点设置禁止烟火、当心火灾等标志；14.仓库及临时存放易燃易爆物品地点设置禁止吸烟、禁止火种等标志；15.射线作业按规定设置安全警戒标识线，并设置当心电离辐射标志；16.滚、剪板等机械设备设立当心设备伤人、注意安全等标志；17.施工道路设立当心车辆及其它限速、限载等标志；18.施工现场及办公室设置火灾报警电话标志；19.施工现场五口作业处应设置防护栏杆并设置当心滑跌、当心坠落等标志；20.紧急集合点标志。
