505操作说明
(完整版)505操作使用说明
❖ RESET：复位键 ❖ 对运行方式的报警和停机作复位/清除。在停机后按该键还使得调速器返回到
（CONTROLLING PARAMETR/PUSH RUN or PRGM）状态。 ❖ ALARM（F1）：报警键 ❖ 当键的LED指示灯发亮时显示任何报警原因（最后/最新报警）。按下翻箭头（菱形
键）显示另外的报警。
❖ 至最低控制转速。
❖ 5.以可控速率开启主汽门前旁通阀门。
❖
☆当汽轮机转速升高至最低控制转速时，调速器的转速PID通过控制调节阀的开
度来控制汽轮机的转速。
❖ 6.将电动隔离门开启至100%开度。
❖
☆转速维持在最低控制转速下直到操作人员进行操作，如果组态了“顺序自动
启动”则旧由顺序自动启动程序开始控制。
重庆小南海水泥厂余热电站
505/505E手册
键盘和显示器
•功能键描述： •SCROLL：键盘中央的大菱形键,在其四个角上带有箭头. •＜，＞（左右翻动）使编程或运行方式下的功能块显示左移或右移。 • ∧，∨（上下翻动）使编程或运行方式下的功能块显示上下移动。 •SELECT：选择键 • 用于显示器上行或下行变量的选择控制。@符号用于指出哪一行(变量)能通过调整
❖ 4.4.3机组负荷控制Байду номын сангаас当发电机和电网的断路器都闭合时，转速PID以机组负荷控制方 式运行。在电网中并列运行时，给定值高于额定转速就能使负荷从0增加到100%。机 组的负荷被转换成额定转速的百分比。
505操作使用说明

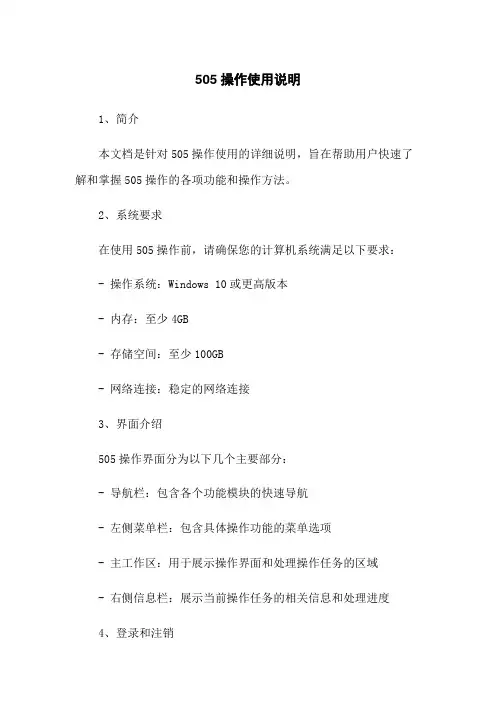

505操作使用说明1、简介本文档是针对505操作使用的详细说明，旨在帮助用户快速了解和掌握505操作的各项功能和操作方法。
2、系统要求在使用505操作前，请确保您的计算机系统满足以下要求：- 操作系统：Windows 10或更高版本- 内存：至少4GB- 存储空间：至少100GB- 网络连接：稳定的网络连接3、界面介绍505操作界面分为以下几个主要部分：- 导航栏：包含各个功能模块的快速导航- 左侧菜单栏：包含具体操作功能的菜单选项- 主工作区：用于展示操作界面和处理操作任务的区域- 右侧信息栏：展示当前操作任务的相关信息和处理进度4、登录和注销4.1 登录要登录505操作系统，请按照以下步骤操作：1、打开505操作应用程序。
2、在登录界面输入您的用户名和密码。
3、“登录”按钮。
4.2 注销要注销505操作系统，请按照以下步骤操作：1、在操作界面的导航栏中找到“用户设置”。
2、“注销”选项。
5、功能模块505操作系统包含多个功能模块，每个模块都有各自的操作方法和特点。
以下是常用的功能模块及其操作方法：5.1 模块1- 功能1：说明功能1的操作方法和注意事项。
- 功能2：说明功能2的操作方法和注意事项。
5.2 模块2- 功能1：说明功能1的操作方法和注意事项。
- 功能2：说明功能2的操作方法和注意事项。
6、附件本文档涉及的附件包括：- 附件1：详细的操作截图- 附件2：进一步的参考资料7、法律名词及注释本文档涉及的法律名词及其注释如下：- 法律名词1：注释1- 法律名词2：注释2。
505操作说明
505操作说明一、505编程组态操作在使用505 调速器控制汽轮机前必须采用有效的程序对其进行编程组态。
调速器通电和简单自检完毕后就显示备用状态 Controlling Parameter/ Push Run or Program。
操作步骤可以分为两部分：编程方式和运行方式。
编程方式用于对指定用途的505•进行组态以及设定所有的运行参数，运行方式是汽轮机的正常运行操作，用于查看运行参数和进行汽轮机的运行操作。
进入编程方式：按PRGM 键，输入口令1113，然后按ENTER•键，505 的显示器上将出现SHUTDOWN•CONTROLY/N 的提示，按YES 键，505 调速器将触发停机并可进入编程方式（如果按了NO 键，505 将返回到选择方式屏幕且不进入编程方式）。
箭头键（左箭头、右箭头）：允许左右移动编程方式中的各个功能块栏目，以选择所需的功能块。
上箭头键和下箭头键：允许在各个功能块中上下移动以选择有关的功能。
随着编程组态的每一步操作调速器将显示原先的输入值。
如果显示值满足要求，按上箭头键、下箭头键或ENTER 键继续。
输入新的数值后必须按一下ENTER键。
而且按了ENTER 键后调速器自动进入下一步。
按CLEAR 键返回到程序功能块的条目处。
在显示条目时按CLEAR键就完全退出编程方式，这样就保存了所组态的值并触发编程组态检查程序的执行。
505给出了13 个程序功能块。
调速器的编程就是逐步通过各个程序功能块并按应用要求对调速器进行控制特性的组态。
最前面的7 个程序功能块对每种装置都必须组态，剩余的6 个功能块包含了一些可选择的特性，可按实际使用要求选择。
下面将介绍这13 个程序功能块及其它们的基本功能。
要求组态的功能块：1、Turbine Start （汽轮机起动）：组态起动方式暖机额定和顺序自动起动设定值；2、Speed Control （转速控制）：组态MPU•或非接触式转速探头的有关参数和转速控制动态参数设定值；3、Speed Setpoint Values （转速给定值）：组态转速设定值，超速跳闸设定值，远程转速设定值控制和临界转速避开范围；4、Operating Parameters（操作参数）：组态驱动发电机的机组和采用就地/远程功能；5、Driver Configuration （驱动器组态）：组态驱动器的输出，如果不使用驱动器2，驱动器2可用作4~20mA 的读数输出；6、Analog Inputs （模拟输入）：组态模拟输入选项；7、Contact Inputs （触点输入）：组态触点输入选项；可选组态的功能块1、Function Keys （功能键）：组态F3和F4功能键选项。
505操作说明
PRGM编程
……………………….
图2-1进入505编程方式
第三章操作人员界面
键盘与显示器
505是一种将控制器与操作人员控制屏做成一体的现场可组态的汽轮机调速器。505的控制屏由位于调速器面板上的一个30键的键盘和一个LED显示器组成。LED显示器有两行显示，每行24个字符，用于以英文显示运行参数和故障查寻参数。控制屏用于进行505调速器的编程组态，在线调整程序和汽轮机/系统的运行操作。由于能通过505的面板来操作汽轮机的每个控制功能，所以不需要附加的操作屏。不过，也能够远程进行汽轮机的运行操作。每个面板控制操作都能通过触点或MODBUS通信来远程操作。但是，为了安全目的不能通过MODBUS线路来执行505的超速试验功能。
组态时必须选择三种起动方式的一种，以便使汽轮机从停机状态达到最低转速控制：
1．如果采用了暖机/额定功能，最低控制转速就是暖机转速。
2．如果采用了顺序自动起动功能，最低控制转速就为低暖机转速。
3．如果既不采用暖机/额定功能也不采用顺序自动起动功能，则最低控制转速就是调速器的下限转速。
组态的起动方式和调速器最低控制转速将取决于工厂的起动程序和汽轮机制造厂的建议。
c2转速给定值以“至最低转速速率（Rate To Min Rate）”，从零转速变化至最低控制转速。
c3当汽轮机转速升高且与转速给定值一致时，505调速器的转速PID通过控制调节阀的开度来控制汽轮机转速。
c4转速维持在最低控制转速下直到操作人员进行操作，如果组态了“顺序自动起动”，则就由顺序自动起动程序开始控制。
二、操作人员控制屏：
505是一种现场可组态且与操作人员控制屏为一体式的汽轮机调速器。综合性的操作人员控制屏包括：
505启机操作步骤
505手动启机操作步骤
1、现场全开自动主汽门后，按下<RESET>键，505控制器复位：
2、按下<RUN>键，发出运行命令，再按<SPEED>键，进入汽机
转速监控
3、现场用汽机进汽旁路门冲转，升速达到2800转/分，由505控
制器做汽超速试验或继续升速达到3000转/分。
等待机组并网。
4、汽机超速试验：点按<ADJ>键，慢升转速达到3210转/分。
断
续升速，按住<F2>键同时点按<ADJ>键，可达到机械超速3270转/分。
（此过程中放开<F2>键则打闸停机）
5、不做汽机超速试验，现场升2800转/分后，505控制器可接受
电气同期控制，升速3000转/分，直至机组并网
6、并网后，按下<KW>键，进入机组负荷监控，点按<ADJ>键，
可增、减机组功率
7、运行中、按下<STOP>键，立即停机
505自动启机操作步骤
1、按<RESET>主调节门全关，旋转隔板全开。
2、现场全开主汽门，按<RUN>，汽机转速渐升至500转，
（8分钟内，否则会自动升到2500转）按<ADJ>键两次，向下翻大菱形键两次，即可手操升速。
3、可按<ADJ>升，也可直接输入转速升，输入时，按下
<YES>键，再按<ENTER>键，输入目标转速数值，再按<ENTER>即可。
最新505中文操作说明
最新505中文操作说明转速控制系统1、概述505公司生产的505调速器作为转速控制系统。
WOODWARD 本机组采用WOODWARD是以微处理器为基础的汽轮机用数字式调节器，控制精度NEMA D级，响应时间：40ms。
是一种现场可组态且与操作人员控制屏为一体式的汽轮机调速WOODWARD 505器。
综合性的操作人员控制屏包8.4英寸液晶显示屏和键盘。
在操作时每个程序步都会在显示屏中显现，机组运行时，显示屏上可同时看到设定参数的实际值和给定值。
505采用选项屏（菜单）驱动程序软件，使用户能便捷地按机组特性自主在现场进行组态。
505调节器的操作主要有三种模式：配置模式、校准模式和运行方式.配置模式是指在汽轮机停机状态下，针对具体应用对505进行配置，通常一旦调节器完成组态就不再使用配置模式。
校准模式用于强制信号输出，以校准信号和现场设备，此模式下执行机构、模拟输出和继电器输出可以手动控制，为进入此模式调速器必须停机且汽轮机转速为零。
运行模式是指调节器组态后从机组起动到停机整个过程的操作。
此外，还有一种模式是服务方式，它可在505接通电源后的任何时间内联机对程序或设置参数进行调谐，进入服务模式需要相应的用户级别，只有服务用户级别和配置用户级别才能进入服务模式，服务模式内调整的参数可以影响系统的性能，建议在专业人员指导下修改参数，如因私自更改服务模式下参数导致汽轮机性能不稳定，汽轮机厂家概不负责。
505设置不同的用户级别来使用户获得对应的操作权限，这些密码旨在防止未经授权或未经培训的人员访问并作出对汽轮机或相关过程造成损坏的更改，具体如下：监视用户级别仅有查看的访问权限，不要求密码。
操作员用户级别允许对汽轮机进行控制，前面板指令可用，更改设定值及停机操作，用户密码为wg1111服务用户级别，除操作员用户级别权限外，可以调整菜单参数，用户密码为wg1112;配置用户级别，除服务用户级别权限外，还可以更改程序参数，用户密码为wg1113;说明书第2册必要时用户可自行更改原有口令，口令修改方法见WOODWARD505“Change Password”一节说明。
505操作简介
505操作简介一、505工作示意图图6－1 基本程序结构图二、运行模式结构505通过控制面板供用户进行操作，通过离散逻辑模块与DCS进行通讯。
当控制器送电且CPU自检成功后，会在显示屏上出现“PUSH RUN OR PROGRAM”。
505的基本操作模块分为两部分：运行模式和编程模式。
程序模式用来配置505的应用要求以及设定各种参数。
运行模式用于查看运行参数以及控制设备运行。
三、键盘及显示505控制面板由液晶显示屏和由30个健组成的键盘两部分组成。
1、显示屏可以显示两行，每行最多24个字符，如下图所示。
2、键盘共有30个按键，如下图所示。
3、健位功能说明滚动键菱形滚动键由上下左右四个方向箭头组成，用于显示信息的上下左右切换。
选择键用于激活显示屏内第一行或第二行的可控参数。
ADJ(调节健)在运行模式下，按“∧”增大可调参数值；按“∨”减小可调参数值。
PRGM(程序健)停机时，按此键调节器进入程序状态；运行时，按此键则可看组态但不能修改。
运行健在屏幕显示“PUSH RUN OR PRGM”的信息时，用于启动机组运行。
停止健运行方式中, 按此键可引发汽轮机可控停机。
RESET清除运行方式中出现的报警和停机；停机后，按此键回到“CONTROLLING ARAMETER PUSH RUN OR PRGM“状态。
O/NO在程序方式中，输入1或YES；运行方式，执行YES。
2/ACTR在程序方式中，输入2；在运行方式中显示执行机构位置。
3/CONT程序方式中，输入3；在运行方式中显示控制参数。
4/CAS在程序方式中，输入4；在运行方式中显示串级调节信息。
5/RMT在程序方式中，输入5；在运行方式中显示遥控信息。
6/LMTR在程序方式中，输入6；在运行方式中显示阀位控制信息。
7/SPD在程序方式中，输入7；在运行方式中显示转速调节信息。
8/AUX在程序方式中，输入8；在运行方式中显示辅助调节信息。
9/KW在程序方式中，输入9；在运行方式中显示功率信息。
505操作
一．505控制器常用键功能：PRGM——编程RUN——运行RESET——复位STOP——正常停机（需要按YES或NO键确认）F1——报警F2——超速实验[F2+ADJ（上升）]F3——串级控制（阀前压力控制，需要按YES或NO键确认）SELECT——选择SPEED——速度AUX——功率限制KW——功率（负荷）显示CLEAR——清除ENTER——回车（确认）EMERGENCY SHUTDOWN————紧急停车二．PRGM————编程键一般情况下用户不能动，一般由厂家和DCS设计单位联合来完成编程，编程时设计有密码。
三．通常模式下启动（505面板操作）通电——505控制器自检（约1分钟）——自动跳到CONTPOLLING PARAMETER——如果有报警（F1 PUSH RUN/PROGRAM键红灯亮），按F1键观察报警条目。
报警包括（MPUFAILED转速传感器故障。
KW INPUT FAILED功率传感器故障。
OVER SPEED超速等）启动前应按RESET键复位报警，当无报警存在时，F1红色灯熄灭，方可启动。
启动前保证主汽阀处于全关状态。
按RUN键运行，505转速设定值按照编制的程序上升500rpm，可按SPEED键观察。
此时调节阀门逐渐全部打开，可按ACTR键观察。
逐渐打开主汽阀冲转，当转速达到500rpm设定值时，调节阀门回缩到某一稳定位置，505接替控制。
当预先编制的低暖机时间（25分钟）达到时，505自动控制转速上升到1200rpm高暖机转速。
如果需要延长暖机时间，可通过按SPEED键找到STATUS后，按NO键终止自动顺序，从而人为延长暖机时间。
当按SPEED键找到STATUS偶，按YES键又可以恢复到自动顺序控制状态，505将按照编程制好的程序继续自动控制。
如果希望减短暖机时间，可通过按SPEED键找到STEPT后，按转速立刻上升或下降（注意：转速设定值不能设定在临界转速避开范围内1450~2250rpm）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
505操作说明
一、505一般介绍
（一）505转速控制器的键盘和显示器
505转速控制器的操作屏由操作面板上的键盘和显示器组成。
显示器具有二行，每行显示14个字符，用于以英文显示运行参数和故障报警查向参数。
此外，还有30个键，提供丁505调速面板上的全部操作。
汽轮机的控制操作不需要附加的控制屏，每个汽轮机控制功能都能通过505转速控制器的面板执行。
（二）505键盘上：各个键的功能
1）键盘中央的大菱形键，在其四个角上带有箭头。
←→(左右翻动)使编程或运行方式下的功能块显示左移或右移。
↑↓ (上下翻动)使编程或运行方式下的功能块显示上下移动。
2）(选择键)
选择键用于505显示器上行或下行变量的选择控制。
@符号用于指出哪一行(变量)能通过调整键ADJ来进行调整。
只有当上、下行都为可调变量时，SELECT键和@符号才能起作用。
当显示器只显示一个变量时，SELECT 键和@符号的位置将不起作用。
3）(调整键)
在运行方式中，“▲”增大可调参数，“▼”减少可调参数。
4）(编程键)
当505处于跳车状态或停机状态时，用该键选择编程方式。
在运行方式中，该键用于选择程序临视方式。
在程序临视方式中，能浏览所编制的程序但不能修改。
5）(运行键)
从505画面显示(CONTROLLING PARAMETR／PUSH RUN OR PRGM)状态触发汽轮机运行即启动指令。
6）(停止键)
一旦予以确认，触发汽轮机控制停机(运行方式)。
能过通过服务方式设定值(在“键选择”下来取消“STOP”指令。
7）(复位键)
对运行方式的报警和停机状态作复位／清除。
在停机后按该键还可使调速器返回到(CONTROLLING PARAMETR／PUSH RUNORPRGM)状态。
8）O／NO：
输入O／NO或退出。
9）1／YES：
输入1／YES或投入。
10)2／ACTR(执行机构)：
输入2(编程方式)或显示执行机构位置(运行方式)，按“下翻箭头”显示输入执行机构的电流。
11)3／CONT(控制参数)：
输入2(编程方式)或显示控制参数(运行方式)，按“下翻箭头”显示505的最近—次跳车原因、达到的最高转速和就地／远程状态。
12)4／CAS(串级控制)：
输入4或显示串级控制信息(运行方式)，未使用。
13) 5／RMT<远程控制)：
输入5或显示远程转速给定值控制信息(运行方式)。
14) 6／LMTR(阀位限制器)：
输入6或显示阀位限制器信息。
15) 7／SPEED：
输入7或显示就地转速值(二选一，选最高值)和转速设定值。
16) 8／AUX(辅助)：
输入8或显示辅助控制信息(运行方式)。
17) 9／KW(负荷)：
输入9或显示KW／负荷或第一级压力信息(运行方式)。
18)：
使505退出所在方式和清除编程状态和运行状态下的输入值。
19)：
在编程方式下，确认输入一个新值，在运行方式下允许输入具体的给定值。
20)(十／-)：
在运行方式下访问控制执行机构位置的参数动态设定值。
能够通过服务方式设定值(在“键选择”下)来禁止动态调整。
该键还可改变所输入值的符号。
21)·小数点键：
给键盘输入值的数值加上小数点。
22)：
当键的LED指示灯发亮时显示任何报警原因(最近／最新报警)。
按下翻箭头显示另外的报警。
23） OVERSPEEDTEST ENABLE(F2)
允许转速基准高于最高控制转速给定值以进行电子或季节超速跳车试验。
24）F3、F4(功能键)：
可编程功能键，用于可编程控制功能的投入或输出。
25）：
键盘面板上右上角的大红色八角按钮。
这是505的紧急停车按钮。
（三）报警显示画面
ALARM键RUN运行方式下始终是激活的。
如果没有检测到报警状态，按ALARM(F1)键屏幕将显示“ALARM CLEARED(报警己消除)”。
当检测到报警时，报警继电器激励，键盘面板上的ALARM键闪烁。
而且，显示屏将自动转到ALARM显示屏幕，并显示报警信息。
如果出现几个报警状态，按上、下箭头可翻阅所有出现的报警。
报警信息中文含义
SpeedProbe#1Failed #1转速传感器故障(<故障转速值或1VRMS) SpeedProbe#2Failed #2转速传感器故障(<故障转速值或1VRMS) AllSpeedProbesFailed 所有的转速传感器信号故障或消失Actuator#1Fault 执行器(TM25)故障或断开(连接故障)
RemoteSpeedlnputFailed 远程转速给定值模拟输入故障(>22MA或<2MA) RemoteSpeedSeptlnhibited 远程转速不能实现<触点未激活) RemoteSpeedControlDisable 远程转速控制调节不能实现(触点未激活) ExternalTripinput 外部(DCS)联锁跳闸触点输入断开)StartPermNotClosed 允许启动触点输入未闭合时，按厂RUN键TurbineTrip 汽轮机跳闸报警指示
Overspeed 汽轮机超速报警指示
EmerShutdownOpen 按了505面板上的紧急停车按钮
ALARMS CLEARED 所有报警已消除——不存在报警状态
二、汽轮机组启动操作
（一）在确认汽轮机组符合冲转条件，按505面板上的(复位键)，使所有报警和停车状态复位，画面显示CONTROLLINGPARAMETR／PUSHRUNORPRGM(选择进入运行状态或编程状态)。
此时505操作暂停。
（二）建立控制油循环
顺时针旋转开启控制油截止阀，使控制油流入执行器并回油至油箱，形成控制油循环。
开启压力表管路压力表截止阀，查看压力表指示油压。
（三）建立速关阀油循环
开启速关阀油(润滑油分支)，油经过节流孔板流向速关阀，途经电磁阀油管，直接回油至油箱，形成油循环。
（四）机组所有启动条件均已达到，DCS画面“允许启动条件为ON”：
（五）手动启动——先开调节汽阀(运行505)，再慢慢打开速关阀(又称主汽阀或主汽门)
确认速关阀和调节阀正常，按下505面板上的(运行)键，如触点闭合则505可以运行，画面显示：
Speed XXXrpm
ldt／Rtd XXXrpm(慢慢升高的，至稳定)
如果允许：启动条件未满足则505不可以运行，画面显示：
Disable RUN。
