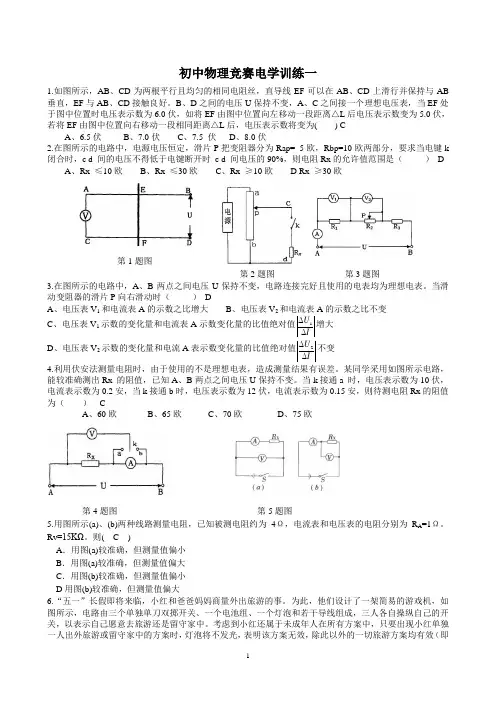

初中物理竞赛电学训练一1.如图所示，AB 、CD 为两根平行且均匀的相同电阻丝，直导线EF 可以在AB 、CD 上滑行并保持与AB 垂直，EF 与AB 、CD 接触良好。
B 、D 之间的电压U 保持不变，A 、C 之间接一个理想电压表，当EF 处于图中位置时电压表示数为6.0伏，如将EF 由图中位置向左移动一段距离△L 后电压表示数变为5.0伏，若将EF 由图中位置向右移动一段相同距离△L 后，电压表示数将变为( ) C A 、6.5伏 B 、7.0伏 C 、7.5 伏 D 、8.0伏2.在图所示的电路中，电源电压恒定，滑片P 把变阻器分为Rap= 5欧，Rbp=10欧两部分，要求当电键k 闭合时，c d 间的电压不得低于电键断开时 c d 间电压的90%，则电阻Rx 的允许值范围是（ ） D A 、Rx ≤10欧 B 、Rx ≤30欧 C 、Rx ≥10欧 D Rx ≥30欧第1题图第2题图 第3题图3.在图所示的电路中，A 、B 两点之间电压U 保持不变，电路连接完好且使用的电表均为理想电表。
当滑动变阻器的滑片P 向右滑动时（ ） DA 、电压表V 1和电流表A 的示数之比增大B 、电压表V 2和电流表A 的示数之比不变C 、电压表V 1示数的变化量和电流表A 示数变化量的比值绝对值IU ∆∆1增大D 、电压表V 2示数的变化量和电流A 表示数变化量的比值绝对值IU ∆∆2不变4.利用伏安法测量电阻时，由于使用的不是理想电表，造成测量结果有误差。
某同学采用如图所示电路，能较准确测出Rx 的阻值，已知A 、B 两点之间电压U 保持不变。
当k 接通a 时，电压表示数为10伏，电流表示数为0.2安，当k 接通b 时，电压表示数为12伏，电流表示数为0.15安，则待测电阻Rx 的阻值为（ ） C A 、60欧 B 、65欧 C 、70欧 D 、75欧第4题图 第5题图5.用图所示(a)、(b)两种线路测量电阻，已知被测电阻约为4Ω，电流表和电压表的电阻分别为R A =1Ω。
初中电学物理竞赛题
初中电学物理竞赛题
1.一根直径为5cm的均匀铁棒，长度为1m，质量为2kg。
若电流强度为10A，通过铁棒的方向垂直于铁棒的方向的磁场强度为0.5T，求铁棒所受的磁力大小。
2. 一个长为10cm、宽为5cm、高为3cm的矩形线圈，线圈中有100匝细导线。
若通过线圈的电流强度为5A，求线圈所受的磁力大小。
3. 一个电磁铁，有10匝细导线，线圈的半径为2cm。
若通过线圈的电流强度为4A，求电磁铁所产生的磁场强度。
4. 一个电容器，电容为1μF，已经充电并断开电源，电容器两端的电压为100V。
若将电容器连接到一个未充电的电容器中，其电容为2μF，求连接后电容器两端的电压值。
5. 一个电路，有三个电阻，分别为10Ω、20Ω、30Ω。
若该电路中通过的电流强度为1A，求电路中总电阻和电路两端的电压值。
6. 一个电路，有两个电阻和一个电容器，分别为10Ω、20Ω和1μF。
若该电路中通过的电流强度为2A，电容器的两端电压为50V，求电路中总电阻和电容器充电所需的时间。
7. 一个电路，有两个电感和一个电容器，分别为1H、2H和1μF。
若该电路中通过的电流强度为1A，电容器的两端电压为100V，求电感中存储的能量和电容器充电所需的时间。
8. 一个电路，有两个电感和两个电容器，分别为1H、2H、1μF 和2μF。
若该电路中通过的电流强度为1A，电容器的两端电压分别为50V和100V，求电感中存储的能量和电容器充电所需的时间。
初中物理初中物理电学竞赛题.docx
xx学校xx学年xx学期xx试卷姓名:_____________ 年级:____________ 学号:______________题型选择题填空题简答题xx题xx题xx题总分得分一、xx题（每空xx 分，共xx分）试题1:在如图所示的各电路中，能用滑动变阻器调节灯泡亮度的是（）试题2:小明家新买了一条标有“220V50W”的电热毯，他想用电流表和电压表测量电热毯的电阻值，于是连接了如图所示的电路。
其中R为待测电热毯的电阻，电源两端的电压为6V，滑动变阻器的最大阻值为20Ω．但是，小明在测量过程中发现，无论怎样调整滑动变阻器，电表的示数都几乎没有变化，且查得各元件完好，电路连接无误．请分析产生这一现象的原因．如果仍然使用这些器材，怎样连接电路才能有效地改变电热毯两端的电压?请画出你的电路图．试题3:如图6所示的电路中，ＡＢ为粗细均匀的长为Ｌ的电阻丝，以ＡＢ上各点对Ｂ点的电压Ｕ为纵坐标，各点离Ａ点的距离ｘ为横坐标，则Ｕ随ｘ变化的图线应为图6′中的（）评卷人得分试题4:如图5所示电路，由估算可知，通过毫安表的电流约为______毫安，通过安培表的电流约为安培。
试题5:如图中已知R1=R2=……=Rn=R n+1=……=Rm=R m+1=R/2，R=40欧，电源电压60伏．流过Rn的电流大小是．试题6:如图19所示的电路较为复杂，但采用合理的估算，就可以计算出Ａ与ｍＡ的示数分别为（）Ａ．0.13，30 Ｂ．0.11，10Ｃ．0.33，30 Ｄ．0.31，10试题7:王小明家里控制100瓦白炽灯泡的拉线开关处在断开状态．他分别用交流电流表和交流电压表的两个接头去接触开关内的两个接线柱．这时出现的现象是（ )A．用电压表接触后，表的读数为220伏，同时电灯发光B．用电压表接触后，表的读数为零，电灯不发光C．用电流表接触后，表的读数为0．45安，电灯不发光D．用电流表接触后，表的读数为0．4 5安，同时电灯发光试题8:如图29所示，闭合电键K，当滑动变阻器的滑片P在某两点之间来回滑动时，电流表的示数范围是1.0～2.0安，电压表的示数范围是7.2～2.4伏，则电源电压为( )(A) 15伏。
初中物理竞赛试题汇编
应用物理知识竞赛试题三〔电学局部〕、单项选择题〔共33分,每题3分〕 题号 1234567891011答案1 .有二只灯泡,分别标有“220V15W 和“ 220V100W 的字样.如将它们串联接在电压为380伏的动力电源上,那么A. 15W 的灯泡烧坏,100W 的灯泡完好 B . 100W 的灯泡烧坏,15W 的灯泡完好C.二只灯泡均被烧坏D.二只灯泡均完好2.在电学实验中遇到断路时,常常用伏特表来检测.某同学连接如下图的电路,电键闭合后,电灯不亮,安培表无指示.这时用伏特表测得 a 、b 两点间和b 、c 两点间的电压均为零,而 a 、d 间和b 、d 间的电压均不为零,这说明公 中 dA.电源接线柱接触不良 B .电键的触片或接线柱接触不良 C.安培表接线柱接触不良D .灯泡灯丝断了或灯座接触不良a I ------ h|l|l -------------3 .李军在检修一只 1000瓦的电炉时,发现电炉丝断了一小截,他用一段较细一些但由同种材料制成的电炉丝将残缺局部补接至原长, 这样再接入原电路中使用时,其实际发热功率将A.大于1000瓦B.等于1000瓦 C .小于1000瓦 D .无法判断4 .小明做实验时把甲乙两只灯泡串联后通过开关接在电源上.闭合开关后,甲灯发光, 乙灯不发光,乙灯不发光的原因是 A.它的电阻大小C.B.它的电阻太大D. 5 .图2中四个灯泡的连接方式是A.四灯串联BC. L 2、L 3、L 4并联,再与L 1串联6 .标有“ 220V, 40W 和“ 220V, 60W 的两只灯泡 L 1、L 2、串联在电路中时,两灯泡均 发光,实际消耗的功率分别为W 和W,那么：A. W> W B . W= W C . V1<vy D .无法确定7 .某电度表盘上标有“ 3000R/kWh 〞,单独开动某一用电器时,电度表的转盘在 100秒 内转5转,由此可知,该用电器的功率为： A. 40 瓦 B . 60 瓦 C . 20 瓦 D . 100 瓦8 .如下图,甲灯为“ 6V, 6W ,乙次丁为“ 6V, 4W ,'用一个输出电压恒为 12伏的电源对两灯供电,要使这 一N 1— 两个灯能同时正常发光,那么应选择电路：9 .某人设计了以下图所示电路,电路中变阻器的总阻值与电阻R的阻值相同,电源电压恒定,当他将滑片 P 从a 端滑到b 端的过程中,所看到的现象是A.安培表的示数逐渐变大流过乙灯的电流比甲灯小乙灯灯丝断了.四灯并联D . L 1、L 2、L 3并联,再与L 4串联B .安培表的示数逐渐变小图2C.安培表的示数先增大,然后减小到原值D.安培表的示数先减小,然后增大到原值10 .物理小组的同学们练习安装照明电路,接通电源之前,老师将火线上的保险丝取下,把一个额定电压为220伏的灯泡作为检验灯泡连接在原来安装保险丝的位置, 同时要求同学将电路中所有开关都断开.用这种方法可以检查电路中是否有短路,在接通电源后,以下说法中正确的选项是：A.假设检验灯泡正常发光,说明电路连接无误.B.假设检验灯泡不亮,但将某一个用电器的开关闭合后检验灯泡正常发光,说明这个开关的两端直接连到了火线和零线上.C.检验灯泡不亮,但将某一个电灯的开关闭合后,这个电灯和检验灯泡都能发光, 只是亮度都不够,这说明电路中出现了短路现象.D.不管将电路中电灯的开关断开还是闭合,检验灯泡均不发光,说明电路中有短路. 、填空〔共27分,每空1分〕1 .标有“ 16Q25W字样的扬声器,正常工彳^时,供电电压应为 ,通过它的电流应为_______2 .雷电是云层与大地之间或云层与云层之间的放电现象,放电的两者所带的是种电荷,云层所带电荷是因而获得的.3 .目前,人类正在研究如何和平地利用核能,释放核能有和两种不同的核反响方式.现在,已建成运转的核电站就是利用产生的能量来发电的.4 .物理小组制作了一个自动限制器,其中有一个调压电路如图4所示,滑动变阻器R的最大阻值是100欧,负载电阻R的阻值为100欧,A、B c 间电压为10伏,保持不变.使用过程中发现这个电路的调压范围和原设g髀£计不符,检查结果是图中F处导线折断,滑动头P由上向下移动时,如艮力果电路完好,CD两端的电压范围应是伏至伏；如果线折断,CD两端的电压范围是伏至伏.5 .图2为一个三孔插座,其中有一个插孔的导线是与室外大地相连的,请把这个插孔产中代表大地的记号E用线连起来.如果这个插孔的导线断了,使用这个插座还能使洗衣机转动,但是存在的问题是O6 .如下图,三个电灯泡上均标有“6V, 6W的字样,在此电路中的灯泡均正常工作,此电路电源的输出电压应为伏,电流表的数为安.7 .两只灯泡L1和L2的额定电压相同,额定功率之比R : P2=2： 1,并联后接在电路中总电流为3安培, 那么通过L1的电流为安；假设将两只灯泡L1和L2串联后,仍接在原来的电路中,那么通过L1的电流为安.8 .如图5所示电路,由估算可知,通过毫安表的电流约为流约为______ 安培.6题图毫安,通过安培表的电soon r-CZF国5__________________ r TT ----- q9 .有一辆娱乐电瓶车,工作电压为24伏,工作电流为10安,效率/,刖.为80%,车及人总重为2000牛,行驶时阻力为车总重的0.1倍.该车匀速行驶120米需秒. J L- J ।副R10 .如图4所示电路中Rl=R2=R3=R4=3欧,R=l欧,电源电压为12伏,那么电路总电阻为 ,电压表示数为 ,电流表示数为.11 . “220V15W〞的白炽灯,其灯丝长为5厘米,断了后再塔接上,其长度缩短了1厘米,假设不考虑搭接处灯丝粗细的变化及温度对电阻的影响,那么将它接在220伏的电路上使用时,消耗的功率是原来的倍.12 .为检验一只电压表是否准确,采用如图五所示的电路,定值电阻R1=5欧,电流表是准确的,移动滑动变阻器的滑片P,电流表的示数分别是0.24安和0.5安时,电压表示数分别为1.3伏和2.6伏,那么这只电压表.〔填准确、比实际值偏大或偏小〕.13 .把标有“ PZ220 —25〞和“ PZ220—40〞的两只灯泡串联起来接在,七=>220V的电路中,较亮的灯是 ;假设将它们并联起来,接在110V 卜的电路中,较亮的灯是.困五14 .开关电灯时收音机里会出现“喀啦〞声,这是由于三、〔4分〕用一节干电池、一个开关和一个小灯泡自制小台灯.接上电源时,开关虽未闭合,灯泡却已发光；假设闭合开关,灯泡反而灭了；几秒后再次断开开关,小灯泡又亮了,但亮度减少了许多.请画出这个错误的电路图.四、〔8分〕小明家有一只用来烧开水的电热水壶,铭牌上标着“220V, 1000W字样.请你帮她设计一种方法,用来测量这只水壶烧水时的效率.写出所用器材、测量步骤,导出计算公式.五、〔8分〕将一个标有“ 220V400W字样的“热得快〞插入体积为0.5升、初温为20 C的水中,此时由于是用电顶峰,实际电压为210伏,在标准大气压下经过9分10秒将水加热至沸腾,求“热得快〞烧水时的热效率〔不计电阻值随温度的变化〕.六、〔7分〕某家的电度表表盘如下图.室内安装了60瓦的电灯4盏,90瓦的电视机一台,105瓦的音响一台,另有一台电冰箱,铭牌上的功率值看不清.为了测出这台电冰箱的功率,先停止使用其它电器,然后将电冰箱接在电压为220伏的电源上,开机工作4分钟,电度表的转盘转过13圈,请求出这台电冰箱的功率值.如果这个家庭平均每天使用电灯、音响、电视机各2小时,而冰箱有1/4的时间处于开机工作状态,那么一个月〔30天〕耗电多少度？将月底的表盘数填入图中.□□口□□口如［口kWl网酗13酝I国DD混型220V 2.5⑸A195 口成Wh 50Hz1937 No. 18676田电度表厂七、〔7分〕一般地说,用电器的工作电压并不等于额定电压.家庭里通常不备电压表, 但借助电能表可以测出用电器的实际工作电压.现在电路中只接入一个电热水壶,壶的铭牌和电能表的铭牌如图7和图8所示.测得电能表的转盘转过125转的时间为121秒.求此时加在电热壶上的实际电压.额定电I 220V雌功奉I加瓦百心升卫里拿用电・厂八.〔7分〕电源电压为220伏,假设使标有“ 220V 800W〞的用电器能图玄在110V至220V的电压下工作〔用电器的电阻值恒定〕,求：〔1〕要使用电器到达使用要求,电路中应连接一个什么样的电器？怎样连接？〔2〕这个电器消耗的最大功率是多少？物理应用知识竞赛试题三〔电学局部〕之答案一.1、A 2、D 3、C 4、A 5、D 6、A7、B8、D9、B10、B二.1、20V, 1.25A 2、异,摩擦3、裂变,聚变,裂变4、10,0, 10,5 5、连线略.这个插孔具有平安保证作用.如果它与大地的连线断了,一旦电器的外壳与电源火线之间的绝缘损坏,容易造成触电事故. 6、6,3 7、2,2/3 8、20, 0.12 9、125 10、5 欧 9. 6 伏 1. 6 安 1.25 12、准确 13、PZ220 25, PZ220 40 14、开关电灯时,电流发生迅速变化,产生电 磁波,收音机接收到了这一电磁波并将其转变成声音, .参考解答：见图1.评分标准：全题4分,小灯能亮给四.解：1.器材：温度计〔量程为 0c 〜100C 〕,量杯, 交流电压表〔量程为250V 〕.2.步骤：〔1〕用量杯向壶中注水,量杯容器乘注水次数得水的体积V;〔2〕用温度计测出水的初温t 0； 〔3〕接通电源并开始计时； 〔4〕测得浇水时电源的实际电压 /； ⑸水刚沸腾时,计时结束,测得加热的时间t,然后测得水沸腾的温度t .3.计算公式：.V a PTU rl U J 3ET 消耗的电能,E 屯〔式中c 为水的比热,p 为水的密度,U 为电热壶的额定电压〕.五.,…「伏…「匕；一二’‘-・：•। ■ - T...水吸收的热量 Q2=cmAt =1.0X500X4.2 X 103x 〔100-20〕焦==168000 〔焦〕〔3〕珏心一 Qs 16S000 热效率刀=-^- ---------------- r = S4%Qi 2.00 xi (y、°评分标准：全题8分.〔1〕式、〔2〕式各2分.〔3〕式3分.〔4〕式1分.六、参考解答：电冰箱消耗电能W=13 转+ 〔 1950转/千瓦时〕=13+ [ 1950/〔1000X 3600〕] =24000〔焦〕 电源箱的功率为 =讨八=怨粤=100〔瓦〕=.」〔千瓦〕⑵ 其它用电器总功率P 其=n 灯P 灯+P 视+P 响=4X60+90+105=435 〔瓦〕 =0.435 〔千瓦〕〔3〕评分标准：全题7分.〔1〕式、〔2〕式各2分.〔3〕式、七.参考解答：电热水器的电阻U JpR-T5M R一月消耗的电能 W 总=P 其t 其+P 冰t冰24X30= 0435X2X 30 + 0 IX ---电度表注粼003756 i 6二 441 〔千瓦时〕= 441 〔度〕11、这就是“喀啦〞声. 2分,开关能使电池短路给2分.计时器〔钟表〕,⑷式各1分.读数1分.'⑵R=32.2 欧121秒所做的电功W-125 3000 125w= --------- 3000'X 加工】十焦〞 ..W=1.5 X 105焦 W实际功率 ……P/ =1240瓦由p,4得 IT 一恒正 .......IT =200伏............ ⑹评分标准 全题7分.〔1〕〜〔7〕式每式1分.八.解：因 P=U 2/R ;应串一个阻值为 60.5欧,允许通过最大电流为 3.64安的滑动变阻器物理知识竞赛试题四〔电学局部〕一、单项选择题〔每题3分,共15分〕 1 .图示为小刚所连的两盏白炽灯和两 个插座的电路图,通电后发现不能正常工作.下面几个举措中可能引起危险的是： A.拆掉灯丙,两条导线连在一起 B.拆掉插座甲,两条导线连一起 C.拆掉开关S3,两条导线连在一起 D.拆掉开关G,两条导线连在一起 2 .小红家的电表允许通过的最大电流是 10安,她家有4个标有“220V 60W 的灯泡,1个标有“220V 1000W 的热水器,1台制冷时耗电为140瓦的 电冰箱和1台耗电为80瓦的电视机,那么： A.所有用电器可以同时使用 B. 除热水器外其他用电器可以同时使用C.关闭电视机后其他用电器可以同时使用D.电冰箱制冷时,其他用电器不能同时使用3 .家用电熨斗为适应不同衣料的熨烫,设计了调整温度的多挡开关.使用时转动旋钮即题号1 2 345答案Si向可使熨斗加热到所需的温度.图 1是电路图.旋转多挡开关可以改变 连接情况.现将开关置于温度最高挡,这时, 1、2、3、4之间的连接是图2中的哪一幅？ 4 .小强在北京将一根质量分布均匀的条形磁铁用 一条线悬挂起来,使它平衡并呈水平状态, 1、2、3、4之间的图］更多精品文档线系住磁体的位置应在：A .磁体的重心处B、磁体的某一磁极处C.磁体重心的北侧D.磁体重心的南侧5. 一台“ 220V, 60W〞的电扇,一只“ 220V, 60W〞的白炽灯,一只“ 220V, 60W〞的电热器,将它们同时接在220V的电压下,在相同的时间内,它们产生的热量A .电扇最多B .白炽灯最多C.电热器最多D.都一样多二.填空〔共16分,每空2分〕1. 一只“ 220V, 100W〞的白炽灯在室温时的电阻约为40Q ,开灯瞬间的电功率为,正常工作时的电阻是.2、修理家用电器时需要一只4.75k ◎的电阻,但手头只有10k ◎、8k ◎、500◎和300 ◎的电阻假设干,要用最少个数的电阻得到最接近所需要的电阻值,连接方法是,得到的电阻阻值为.3、有一个功率为100KW勺电力用户,所需电压为400V.如果不用变压器而直接供电, 输电线路电阻损耗的功率为62.5KW〕要使损失减为100堆输电电压应提升到V.4、我们周围有很多利用电能发光的灯. 有的利用灯丝的高温而发光, 如灯；有时灯有灯丝,但是不靠灯丝发光,如灯；有的灯根本没有灯丝,通电后也能发光,如灯.三、〔9分〕由电源引到某工地的一只“ 220M 100W的灯泡亮度较暗,测得该灯泡的实际功率只有81瓦,而电源的电压确为220伏.输电导线上消耗的功率约有多大？你在计算中用到了什么近似？四、〔15分〕可充电电池的额定电压约为 1.3伏特.当电流从正极流入、从负极流出时即可充电.充电电流在20毫安一40毫安范围内比拟适合.现有一个额定输出电压为36伏特,额定输出电流为0.5安培的电源,还有电阻值为100欧姆、510欧姆、1000欧姆、2200欧姆和6800欧姆的几个电阻器供选用.请选择适当的电阻,构成简单的充电电路,可以分别给一节或两节电池充电,不必更换所用电阻器.1 .画出电路图〔画出两节充电电池〕2 .如果通往充电电池的两条导线短路,电阻器消耗的电功率是多少?五、〔9分〕水在热电厂的锅炉中变为水蒸汽,通过涡轮机带动 发电机发电,用过的水蒸汽在液化器中凝结成水,再到锅 炉,循环使用.液化器中的冷却水那么流到冷却塔中降温, 如图.水的比热为 4.2 X103J /〔Kg • C 〕,求：1 .夏天,来自冷却塔的水温为 16C,而回到冷却塔的 水温为30 Co 假设冷却塔和液化器间水的流量为 15m%,试求水蒸汽的能量转化为电能的效率.2 .如果发电机的发电功率是 56万千瓦,发电机把机械能转化为电能的效率为 80%,不计水蒸汽通过涡轮机过程中由于热传递造成的能量损失及涡轮机的摩擦,试求水蒸汽的能量转化为电能的效率.六.〔9分〕山区某工地施工时,照明电路需用导线从离工地250米处的电源引来,工地上要用一只“ 220V 100W 〞和一只“ 220V 200W 〞的灯泡来照明,所用导线的电阻 为每米0.018欧,如果电源两端的电压为 220伏,且保持不变,试求照明时导线上所 消耗的功率和每只灯泡实际所消耗的功率.〔计算时不考虑灯丝电阻的变化,数值只取整数,小数可四舍五入〕渴坨机号用水生冷却呼七、〔12分〕上题水箱中的水在冬天往往温度不够高,同学们在水箱中加装了一个“220V, 2000 W'的电热管,并利用一个“ 6 V, 1W'的小灯泡和一段10Q/m的电阻丝, 为电热管安装了一个指示灯. 〔1〕画出电热管及指示灯的电原理图. 〔2〕在同学们的方案中,小灯泡两端的电压是按5V设计的.对于指示灯来说,这样设计有什么好处？〔3〕按上述设计,电阻丝需截用多长的一段？〔4〕安装指示灯后,电热管的实际功率是额定功率的百分之几？计算中可以认为电热管. 小灯泡及电阻丝的电阻不随温度发生明显变化八、〔8分〕在一次实验中需要测量小灯泡两端的电压和流过它的电流.聪明而粗心的小刚连接了如下图的电路.同组的小林发现有错,主张拆了以后重新连接,可是时间来不及了,小刚眼珠一转,在图示电路中只增加了一根导线, 电路就正常工作了.问:〔1〕如果闭合图示电路中的开关,电压表的读数约为多少？电流表的读数约为少？小灯泡发光情况如何？〔2〕在图中画出小刚连接的那条导线.九、〔13分〕淋浴用水的流量约为10升/分,适宜的水温约为50 C,用水时间约为4分钟.电热淋浴器有两种设计,一种是淋浴时电流直接对于流动的水加热, 另一种那么备有水箱,待箱中的水加热至适宜的温度后再淋浴.加热前的水温以20 c 计.①请根据上面提供的数据论证,第一种设计不适合大多数家庭的供电电路. ②如果水箱中的水恰好够一个人淋浴用,供电电路允许的电流最大为 10安,电加热的效率为80%,这种条件下把水箱中的水加热最少需多长时间？物理应用知识竞赛试题四〔电学局部〕之答案1、A2、A3、A4、C5、C.1、1210W , 484Q 2、10kQ 、8kQ 并联,4.4k Q 3、10000 4、白炽 ,日光,霓虹 、参考解答：正常工作时的电流输电线上的功损失以上过程中〔2〕式的得出认为电灯灯丝的电阻不随温度改变,这是一种近似 评分标准：此题8分,〔1〕 -〔7〕式各1分,指出近似给1分.四、解：1.由于直流电源的输出额定电压为 36V,远大于两节被充电池的电压,所以需串联一个阻值适宜的电阻才能充电.其电路图如下：两节电池串联时的电压是 2.6V,不管充电电池是一节还是两节,其 电压都远小于电源电压, 可以忽略,因此充电流I 为："R代入数值后解出I = 0.41 安〔3〕与此类似可以求得U =1=198伏⑷ 输电线上的电压降 IT == 22 伏⑸输电线上的电流7=0/11安⑹口小祖 苴死电痴 霞定电区部 前定电延D.O5AL 1消耗的功率P1MPL90瓦 七、七.〔1〕电路图 2分L 2消耗的功率 P 2= 2P l =180瓦把 U=36V 和 R=200欧姆、510欧姆……分别代入上式,得：I=360 X 10-3A 、70 X 10-3A 、36 X 10-3A 、 16X 10-3A ……符合充电电流20mA 〜40mA 范围内的电阻是1000欧姆,所以应选用1000欧姆的电阻与其串联.2.如果通往充电电池的两条导线短路,那么电阻器消耗的电功率为：P = 而而L 及特〕答：充电电池短路时,电阻器消耗的电功率是 1.3瓦特.五、1.水蒸汽冷却时所放的热量为冷却水所吸收,所以冷却所丧失的功率〔即散热功率〕为m Q 吸/t= c — At t=4.2 X 103焦/ 〔千克・ C 〕 X 15X103千克/秒〔30—16〕 C= 8.82 X 108瓦 2.水蒸汽的能量转化为电能的效率=p 用/P 总=P 电/ 〔P 机+P 散〕X 100% P 六、电路如下图. R 线为导线的电阻, 11为“220 V 100 W 〞灯泡,L 2为“ 220V 200 W 〞灯泡.R 线=〔0.018 欧/米〕X 2X 250 米=9 欧机=560X 106W/0.8 = 700X 106W所以560 106W 700 106W 882 106W 100% : 35.4%L 1和L 2的电阻分别为R1 = -- = 484欧, P 1R 2 =日=242 欧 P 2 L 1和L 2的总电阻所以,导线上消耗的功率为两灯泡实际消耗的总功率为c — 1 1 R L =1 欧/ 〔 -- + -------------- 〕 484 242 =161 欧 PL=I 总2 - R L =270 瓦(2)指示灯两端的电压按 5V 设计有利于延长灯的寿命 1分(3)由 P= U 2/R 得电热管的电阻R =U 2/P= ( 2202/2000) Q=24.2Q 电热管两端的实际电压U1=220V- 5V= 215V 通过电热管的实际电流是 I i = U/R=215V/24.2 Q =8.884A小灯泡的电阻 R 灯=U 灯2/P 灯=(6V) 2/(1W)=36 Q实际通过小灯泡的电流应为 I 灯=(5V)/(36 Q)=0.139A通过电阻丝的电流为 I 丝= 8.884A — 0.139A = 8.745A电阻丝的电阻 R 丝=(5V)/(8.745A)=0.572 Q电阻丝的长度 L=0.572 Q/(10 Q/m)=0.057m实际功率与额定功率之比 P I /P=(U I /U)2=96% 每式1分八、参考解答：(1)电压表的读数约为6伏,电流表的读数约为0,小灯泡不发光.(2)答案如图 评分标准：此题共8分.电压表和电流表的读数各 2分,小灯泡的发光情况1分.所连导线 汾,但导线没有连在接线柱上,而连在 其他导线中间的,只给1分.九、参考解答：流量：f=10升/分=1.67 X10-4米3/秒温差△T U SOC 用水时间t=4分=240秒 水的比热容c=4.2 X 103焦/ (千克/C)水的密度p =1.0 X 103千克/米3①一定时间△t 内电流的焦耳热： 这段时间内水温上升△ T 所需的热量: 假设焦耳热全部用来使水升温,那么有 解出TT 代入数值,得1=96安(5)有超过10安培的,所以这种设计不适合家庭淋浴.②水箱的水量 m= p t=40千克 (6)使水箱中的水温升至50c 所需的热量：Q 2=mS T 电流在时间△ t 内提供的焦耳热：Q 1=IU AT (8) 71 Q1=0 (9)解出 代入数值,得 At=2.86 X 103秒=48 (11) Q 1=IUAt (1) Q 2=(f At)c AT (2) Q 1=Q2 ⑶(4) 如果考虑到热量散失,实际电流会比这个数值更大, 目前家庭电路所能承载的最大电流很少T1IU。
重点初中物理-电学竞赛试题

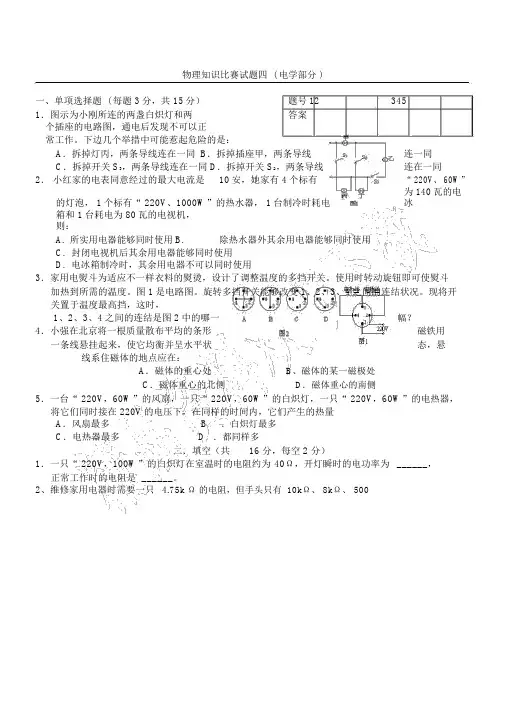

物理知识比赛试题四 ( 电学部分 )一、单项选择题 ( 每题 3分，共 15分）题号123451．图示为小刚所连的两盏白炽灯和两答案个插座的电路图，通电后发现不可以正常工作。
下边几个举措中可能惹起危险的是：A．拆掉灯丙，两条导线连在一同 B．拆掉插座甲，两条导线连一同C．拆掉开关 S3，两条导线连在一同 D．拆掉开关 S2，两条导线连在一同2．小红家的电表同意经过的最大电流是10安，她家有 4个标有“ 220V、 60W”的灯泡， 1个标有“ 220V、1000W”的热水器， 1台制冷时耗电为 140瓦的电冰箱和 1台耗电为 80瓦的电视机，则：A. 所实用电器能够同时使用B.除热水器外其余用电器能够同时使用C.封闭电视机后其余用电器能够同时使用D.电冰箱制冷时，其余用电器不可以同时使用3．家用电熨斗为适应不一样衣料的熨烫，设计了调整温度的多挡开关。
使用时转动旋钮即可使熨斗加热到所需的温度。
图 1是电路图。
旋转多挡开关能够改变 1、2、3、4之间的连结状况。
现将开关置于温度最高挡，这时，1、2、3、4之间的连结是图 2中的哪一幅？4．小强在北京将一根质量散布平均的条形磁铁用一条线悬挂起来，使它均衡并呈水平状态，悬线系住磁体的地点应在：A．磁体的重心处B、磁体的某一磁极处C．磁体重心的北侧D．磁体重心的南侧5．一台“ 220V，60W”的风扇，一只“ 220V，60W”的白炽灯，一只“ 220V，60W”的电热器，将它们同时接在 220V的电压下，在同样的时间内，它们产生的热量A．风扇最多B．白炽灯最多C．电热器最多D．都同样多二．填空（共16 分，每空 2 分）1．一只“ 220V，100W”的白炽灯在室温时的电阻约为 40Ω，开灯瞬时的电功率为______，正常工作时的电阻是 ______。
2、维修家用电器时需要一只 4.75k Ω的电阻，但手头只有 10kΩ、 8kΩ、 500欢迎共阅。
精选-物理竞赛试题电学

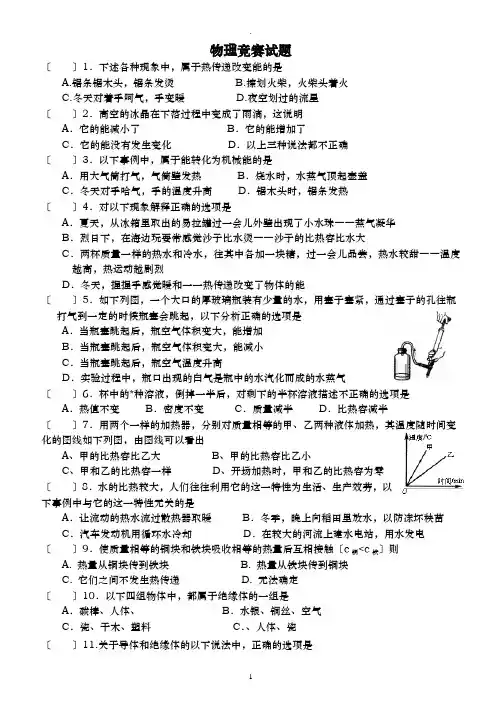

物理竞赛试题〔〕1．下述各种现象中，属于热传递改变能的是A.锯条锯木头，锯条发烫B.擦划火柴，火柴头着火C.冬天对着手呵气，手变暖D.夜空划过的流星〔〕2．高空的冰晶在下落过程中变成了雨滴，这说明A．它的能减小了B．它的能增加了C．它的能没有发生变化D．以上三种说法都不正确〔〕3．以下事例中，属于能转化为机械能的是A．用大气筒打气，气筒壁发热B．烧水时，水蒸气顶起壶盖C．冬天对手哈气，手的温度升高D．锯木头时，锯条发热〔〕4．对以下现象解释正确的选项是A．夏天，从冰箱里取出的易拉罐过一会儿外壁出现了小水珠――蒸气凝华B．烈日下，在海边玩耍常感觉沙子比水烫――沙子的比热容比水大C．两杯质量一样的热水和冷水，往其中各加一块糖，过一会儿品尝，热水较甜――温度越高，热运动越剧烈D．冬天，握握手感觉暖和一一热传递改变了物体的能〔〕5．如下列图，一个大口的厚玻璃瓶装有少量的水，用塞子塞紧，通过塞子的孔往瓶打气到一定的时候瓶塞会跳起，以下分析正确的选项是A．当瓶塞跳起后，瓶空气体积变大，能增加B．当瓶塞跳起后，瓶空气体积变大，能减小C．当瓶塞跳起后，瓶空气温度升高D．实验过程中，瓶口出现的白气是瓶中的水汽化而成的水蒸气〔〕6．杯中的*种溶液，倒掉一半后，对剩下的半杯溶液描述不正确的选项是A．热值不变B．密度不变C．质量减半D．比热容减半〔〕7．用两个一样的加热器，分别对质量相等的甲、乙两种液体加热，其温度随时间变化的图线如下列图，由图线可以看出A、甲的比热容比乙大B、甲的比热容比乙小C、甲和乙的比热容一样D、开场加热时，甲和乙的比热容为零〔〕8．水的比热较大，人们往往利用它的这一特性为生活、生产效劳，以下事例中与它的这一特性无关的是A．让流动的热水流过散热器取暖B．冬季，晚上向稻田里放水，以防冻坏秧苗C．汽车发动机用循环水冷却D．在较大的河流上建水电站，用水发电〔〕9．使质量相等的铜块和铁块吸收相等的热量后互相接触〔c铜<c铁〕则A. 热量从铜块传到铁块B. 热量从铁块传到铜块C. 它们之间不发生热传递D. 无法确定〔〕10．以下四组物体中，都属于绝缘体的一组是A．碳棒、人体、B．水银、铜丝、空气C．瓷、干木、塑料C．、人体、瓷〔〕11.关于导体和绝缘体的以下说法中，正确的选项是A ．导体善于导电是因为导体有大量的电荷存在B ．绝缘体不善于导电，是因为绝缘体没有电荷存在C ．导体在任何情况下都可以导电，绝缘体在任何情况下都不会导电D ．有些绝缘体在一定的条件下可能变为导体〔 〕12．在如下列图的各电路中，开关S 闭合后，小灯泡L 1、L 2都能发光的是〔 〕13.要用一只开关同时控制两盏电灯，则这两盏灯的连接方式是A ．只能串联B ．只能并联C ．串联并联都不行D ．可以串联或并联〔 〕14．在一个电源两端接有两个不同的灯泡，用电流表测得通过这两个灯泡的电流相等，则这两个灯泡的连接方式A ．一定是串联B ．一定是并联C ．串联、并联都可能D ．不可能是并联〔 〕15．如下列图的电路中，用电流表测量电路的电流，以下说法中正确的选项是A ．电流表测的是L 1的电流B ．电流表测的是L 2的电流C ．电流表与电灯并联了D ．电流表测的是干路中的电流〔 〕16．如下列图电路中，三个电流表A 1、A 2、A 3的示数分别为I 1、I 2、I 3，它们的大小关系是A ．I 1=I 2=I 3B ．I 1>I 2=I 3C ．I 1>I 2>I 3D ．I 1>I 3>I 2 〔 〕17. 如下列图，开关由闭合到断开，电流表A 1、A 2的示数I 1、I 2的变化A ．I 1变小，I 2变大B ．I 1不变，I 2变大C ．I 1变大，I 2变小D ．I 1不变，I 2变小〔 〕18．如下列图的电路中，当开关S 闭合时，灯L 1、L 2均不亮。
物理电学竞赛试题及答案
物理电学竞赛试题及答案一、选择题（每题3分，共30分）1. 电流通过导体时，导体两端的电压与电流的关系是（）。
A. 正比B. 反比C. 无关D. 无法确定2. 欧姆定律的公式是（）。
A. V = IRB. V = I/RC. I = V/RD. I = V * R3. 电容器的单位是（）。
A. 欧姆B. 法拉C. 伏特D. 安培4. 电磁感应定律是由哪位科学家提出的（）。
A. 牛顿B. 法拉第C. 欧姆D. 库仑5. 以下哪种物质是半导体（）。
A. 铜B. 铁C. 硅D. 铝6. 交流电的频率是（）。
A. 电压变化的次数B. 电流变化的次数C. 电压和电流变化的次数D. 电压和电流变化的周期7. 电功率的单位是（）。
A. 瓦特B. 伏特C. 安培D. 欧姆8. 电场强度的方向是（）。
A. 从正电荷指向负电荷B. 从负电荷指向正电荷C. 与电场线垂直D. 与电场线平行9. 电容器充电时，电荷在电容器两端的分布是（）。
A. 均匀分布B. 正电荷在一端，负电荷在另一端C. 正电荷和负电荷在两端均匀分布D. 正电荷和负电荷在一端聚集10. 电阻的单位是（）。
A. 欧姆B. 法拉C. 伏特D. 安培二、填空题（每题2分，共20分）1. 电容器的充电公式是。
2. 电流的单位是。
3. 电磁波的传播速度在真空中是。
4. 电感器的单位是。
5. 直流电与交流电的主要区别是。
6. 电阻定律的公式是。
7. 电容器的放电公式是。
8. 电场的强度公式是。
9. 电磁感应的公式是。
10. 欧姆定律的变形公式是。
三、计算题（每题10分，共50分）1. 一个电阻为10欧姆的电阻器，通过它的电流是2安培，求电阻两端的电压。
2. 一个电容器的电容为5微法拉，两端电压为12伏特，求电容器存储的电荷量。
3. 一个电感器的电感值为0.5亨利，通过它的电流变化率为2安培/秒，求电感器两端的电压。
4. 一个电路的总电阻为20欧姆，电源电压为120伏特，求电路中的总电流。
八年级物理电学竞赛试题
1八年级物理电学竞赛试题（本卷满分100分，做题时间60分钟）一．填空题（每空2分，共30分）1．我国的家庭照明电路的电压为 伏。
在工农业生产和我们的生活中，常用的用电器的电压还有 伏。
（写出一种即可）2. 无论发电厂距离我们有多远，当开关闭合后，用电器马上就能使用。
据此，你猜想电流的传播速度是＿＿＿＿＿＿m/s 。
3．如果将灯泡L 1“220V 100W”和L 2“220V 40W”串联（灯泡电阻不变），接入220V 的电路中，那么，灯泡 较亮；两灯泡耗电的总功率是 W 。
4．如图1所示，如果将不同的导体接到电路A 、B 之间时，闭合开关，可通过观察、比较 来判断不同导体电阻的大小。
若两个导体的电阻差异不大，你可以采用____________________________________方法，来做进一步的判断。
5．如图2所示是某热敏电阻的阻值随温度变化的图像。
小马同学用该热敏电阻和电压表设计了一只测量范围为0～100℃的水温表，图3是这个水温表的原理图，图中的电压表量程为0～3V ；定值电阻R 0的阻值为l00Ω。
当水温达到100℃时，要求电压表的示数达到最大值3V 。
则电源电压为_________V ；当水温达到55℃时，对应的电压表的示数为___________。
6．在远距离输电中，为了减小电流通过输电线造成的发热损失，在输电功率一定的情况下，有效的措施就是减小输电电流。
若某段输电导线的电阻为R ，将通过它的电流由20A 减小到10A ，那么，这段输电导线因发热损失的电能将是原来的 %。
实际上，我们是通过 来减小电流的。
7．由于电流表内部电阻非常小，因此电流表必须＿＿＿＿接入电路中；我们一般不考虑电流表的电阻对电路的影响，将电流表视为短路，这是运用了物理学研究方法中的＿＿＿＿＿＿法。
在如图4所示的电路中，电流表A 1测量的是___________________的电流，电流表A ２测量的是___________________的电流。
