常用螺纹详细尺寸参数
各种螺丝尺寸参数

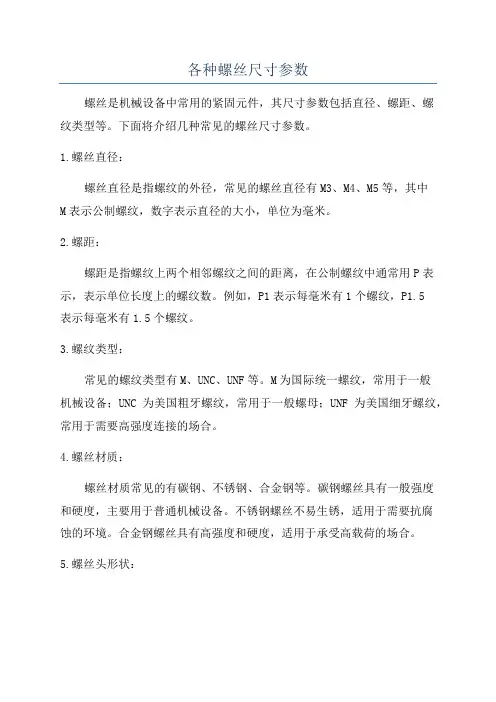

各种螺丝尺寸参数螺丝是机械设备中常用的紧固元件，其尺寸参数包括直径、螺距、螺纹类型等。
下面将介绍几种常见的螺丝尺寸参数。
1.螺丝直径：螺丝直径是指螺纹的外径，常见的螺丝直径有M3、M4、M5等，其中M表示公制螺纹，数字表示直径的大小，单位为毫米。
2.螺距：螺距是指螺纹上两个相邻螺纹之间的距离，在公制螺纹中通常用P表示，表示单位长度上的螺纹数。
例如，P1表示每毫米有1个螺纹，P1.5表示每毫米有1.5个螺纹。
3.螺纹类型：常见的螺纹类型有M、UNC、UNF等。
M为国际统一螺纹，常用于一般机械设备；UNC为美国粗牙螺纹，常用于一般螺母；UNF为美国细牙螺纹，常用于需要高强度连接的场合。
4.螺丝材质：螺丝材质常见的有碳钢、不锈钢、合金钢等。
碳钢螺丝具有一般强度和硬度，主要用于普通机械设备。
不锈钢螺丝不易生锈，适用于需要抗腐蚀的环境。
合金钢螺丝具有高强度和硬度，适用于承受高载荷的场合。
5.螺丝头形状：螺丝头形状有平顶、圆顶、半圆顶等。
平顶螺丝头适用于需要使用螺丝刀拧紧的场合；圆顶螺丝头适用于需要手动拧紧的场合；半圆顶螺丝头通常用于特殊设计的机械设备。
6.螺丝长度：螺丝长度是指螺丝的全长。
根据需要，螺丝可以根据实际要求进行切割或定制成不同长度。
7.螺丝驱动方式：螺丝驱动方式有内六角、外六角、十字、花纹等。
内六角通常用于需要高力矩的场合，可以防止滑动；外六角适用于需要便捷操作的场合；十字适用于一般场合，使用螺丝刀可以拧紧；花纹适用于需要手动拧紧的场合。
8.螺丝标准：螺丝的标准有国际标准、行业标准等。
国际标准为ISO，例如ISO4014，ISO4017等；行业标准有德国标准(DIN)、日本标准(JIS)等。
根据不同标准，螺丝的尺寸参数可能会有所不同。
以上是几种常见的螺丝尺寸参数。
不同的机械设备可能对螺丝的尺寸有不同的要求，因此在选择和使用螺丝时，需要根据实际情况进行合理选择，并且需要注意螺丝与螺丝孔的匹配性。
标准螺纹尺寸对照表
标准螺纹尺寸对照表螺纹连接是机械制造中常见的连接方式，它通过螺纹的升降运动，实现零件之间的紧固和分离。
在实际生产中，我们经常会遇到各种各样的螺纹尺寸，而了解这些标准螺纹尺寸对照表对于正确选择、加工和使用螺纹连接零件至关重要。
本文将介绍常见的标准螺纹尺寸对照表，帮助大家更好地理解和应用螺纹连接。
1. 公制螺纹尺寸对照表。
公制螺纹是指按照国际标准制定的螺纹尺寸，通常用于机械制造中。
公制螺纹的尺寸包括直径、螺距、牙型角等参数。
常见的公制螺纹尺寸对照表包括M1-M68，其中M表示公制螺纹，数字表示直径大小。
例如，M8表示直径为8mm的公制螺纹。
2. 英制螺纹尺寸对照表。
英制螺纹是指按照英国标准制定的螺纹尺寸，通常用于一些特殊的机械设备中。
英制螺纹的尺寸包括直径、螺距、牙型角等参数。
常见的英制螺纹尺寸对照表包括UNC、UNF、BSW、BSF等。
例如，UNC表示粗牙螺纹，UNF表示细牙螺纹，BSW表示英制圆柱螺纹，BSF表示英制锥度螺纹。
3. 螺纹尺寸的选择和应用。
在实际生产中，正确选择螺纹尺寸对于保证零件的连接质量至关重要。
首先，需要根据零件的使用环境和载荷大小选择合适的螺纹尺寸，以确保连接的牢固性和稳定性。
其次，需要根据螺纹连接的需求选择合适的螺纹类型，包括内螺纹、外螺纹、粗牙螺纹、细牙螺纹等。
最后，需要根据加工工艺和设备选择合适的螺纹加工工具和设备，以确保螺纹的加工质量和精度。
4. 螺纹尺寸对照表的应用案例。
以M8螺纹为例，其标准螺距为1.25mm，牙型角为60度。
在实际生产中，我们可以根据这些参数选择合适的螺纹加工工具和设备，进行螺纹的加工和加工质量的检验。
同时，我们还可以根据这些参数选择合适的螺纹连接零件，进行螺纹连接的组装和调试。
5. 结语。
标准螺纹尺寸对照表是机械制造中重要的参考依据，正确理解和应用螺纹尺寸对照表对于保证零件连接质量和稳定性至关重要。
希望本文介绍的内容能够帮助大家更好地理解和应用螺纹连接，提高螺纹连接零件的加工质量和使用性能。
常用螺纹尺寸及公差汇总表
Z1/2*14
12
Z3/4*14
16
20
24
32
40
Z2.1/2*8
48
Z3*8
55度英锥管螺纹
标号
螺纹代号
基本直径
内螺纹
外螺纹
大径
中径
小径
中径公差
小径公差
公差等级
A
B
中径公差
大径公差
中径公差
大径公差
02
G1/8*28
0.170，0
0.282，0
04
G1/4*19
0.125，0
0.445，0
06
内螺纹全牙长度
2
1/8-27NPTF
4
1/4-18NPTF
6
3/8-18NPTF
8
1/2-14NPTF
12
3/4-14NPTF
16
20
24
32
40
48
3-8NPTF
2.表中内螺纹的完整螺纹长度不包含在中径线和倒角交线外的锥口孔。即完整螺纹长度的等于完整内螺纹加一个螺距。
创作时间：贰零贰壹年柒月贰叁拾日
G3/8*19
0.125，0
0.445，0
08
G1/2*14
0.142，0
0.541，0
10
G5/8*14
0.142，0
0.541，0
12
G3/4*14
0.142，0
0.541，0
16
G1*11
0.180，0
0.640，0
20
G1.1/4*11
0.180，0
0.640，0
24
G1.1/2*11
常用螺纹尺寸
20
19.026
18.376
0,+0.190
0,+0.300
0,+0.236
0,+0.375
-0.032,-0.172
-0.032,-0.268
M22x1.5
22
21.026
20.376
0,+0.190
0,+0.300
0,+0.236
0,+0.375
-0.032,-0.172
-0.032,-0.268
25.279
24.117
9.5
11.3
7.7
14.5
16.3
12.7
2.3
25.847
-16
R1"x11
33.249
31.770
30.291
10.4
12.7
8.1
16.8
19.1
14.5
2.9
32.599
-20
R1.1/4"x11
41.910
40.431
38.952
12.7
15.0
10.4
19.1
21.4
M33x1.5
33
32.026
31.376
0,+0.200
0,+0.300
0,+0.250
0,+0.375
-0.032,-0.182
-0.032,-0.268
M36x1.5
36
35.026
34.376
0,+0.200
0,+0.300
0,+0.250
0,+0.375
常用螺纹规格尺寸表(全)
牙型 角
1/16 27 7.894 7.142 6.398
1/8 27 10.242 9.489 8.737
1/4 18 13.616 12.487 11.358
3/8 18 17.055 15.926 14.797
1/2 3/4
14 21.224 19.772 18.321 14 26.569 25.117 23.666
28 7.732 7.142 6.561
28 9.782 9.147 8.566
19 13.157 12.301 11.455
19 16.662 15.814 22.911 21.749 20.587
14 26.441 25.279 24.117 14 30.201 29.039 27.877
M36
36 34.7 33.835
BSP、R、R1、Rc，ZG、RT、PT、BSPT锥管螺纹
螺纹尺寸
螺 纹
（英寸）
牙 数
基面上的螺纹直径 大径 中径 小径
牙型角
1/16 28 7.723 7.142 6.561
1/8 28 9.728 9.147 8.566
1/4 19 13.157 12.3 11.445
SAE/MS直管螺纹
螺纹尺寸 螺纹 基面上的螺纹直径 （英寸） 牙数 大径 中径 小径
牙型 角
5/16 24 7.938 7.249 6.792
7/16 20 11.113 10.287 9.738
1/2 9/16
20 12.7 11.875 11.325 18 14.288 13.325 12.559 60
60
1 11.5 33.228 31.461 29.694
1-1/4 11.5 41.985 40.218 38.451
常用普通螺纹基本尺寸
文档收集于互联网，已重新整理排版.word版本可编辑.欢迎下载支持. 0文档来源为:从网络收集整理.word版本可编辑.常用普通螺纹基本尺寸标记示例：M24（公称直径为24mm的粗牙普通螺纹）；M24X1.5（公称直径为24mm，螺距为1.5mm的细牙普通螺纹）；M24X1.5左（公称直径为24mm，螺距为1.5mm，方向为左旋的细牙普通螺纹）.1.221 0.21.470 1.383 1.80.35 1.573 1.421 0.2 1.670 1.583 20.4 1.740 1.567 0.251.838 1.7292.20.45 1.908 1.713 0.25 2.038 1.929 2.50.45 2.208 2.013 0.352.2732.121常用普通螺纹基本尺寸文档收集于互联网，已重新整理排版.word版本可编辑.欢迎下载支持.8.376 1.259.188 8.647 1 9.350 8.917 0.75 9.513 9.188 （0.5）9.675 9.459 121.75 10.863 10.106 1.511.026 10.376 1.25 11.188 10.647 1 11.350 10.917 0.75 11.513 11.188 （0.5）11.675 11.459 142 12.701 11.835 1.513.026 12.376 （1.25）13.188 12.647 1 13.350 12.917 （0.75）13.513 13.138 （0.5）13.67513.459常用普通螺纹基本尺寸文档收集于互联网，已重新整理排版.word版本可编辑.欢迎下载支持.19.459 222.5 20.376 19.294 220.701 19.835 1.5 21.026 20.376 1 21.350 20.917 （0.75）21.513 21.188 （0.5）21.675 21.459 243 22.051 20.752 222.701 21.835 1.5 23.026 22.376 1 23.350 22.917 （0.75）23.513 23.188 27 3 25.051 23.752 225.701 24.835 1.5 26.026 25.376 1 26.350 25.917 （0.75）26.51326.188常用普通螺纹基本尺寸文档收集于互联网，已重新整理排版.word版本可编辑.欢迎下载支持.。
常用螺纹规格尺寸表 全
常用螺纹规格尺寸表全螺纹是工程中常用的连接方式之一，具有承载能力强、拆装方便等优点。
在实际应用中，我们常用到的螺纹规格尺寸较为固定，下面将为大家整理一份常用螺纹规格尺寸表，以供参考。
1. 公制螺纹：公制螺纹是指使用公制计量单位进行测量和计数的螺纹，主要分为M、MF和MJ三种类型。
M表示普通螺纹，MF表示精密螺纹，MJ表示特殊螺纹。
1.1 M螺纹：M螺纹是最常见的公制螺纹，也是普通应用最广泛的一种。
其尺寸按直径和螺距进行表达，如M8×1.25，表示螺纹直径为8mm，螺距为1.25mm。
以下为部分M螺纹的规格尺寸表：M1.6 0.35M2 0.4M2.5 0.45M3 0.5M4 0.7M5 0.8M6 1M8 1.25M10 1.5M12 1.75这仅为常用规格的一部分，根据具体需求还可选择其他尺寸。
1.2 MF螺纹：MF螺纹是比M螺纹更精密的公制螺纹，主要应用于装配间隙较小且要求更高的场合。
其尺寸表达方式与M螺纹相同，例如MF8×1.25。
以下为部分MF螺纹的规格尺寸表：MF2 0.4MF3 0.5MF4 0.7MF5 0.8MF6 1MF8 1.25MF10 1.5MF12 1.751.3 MJ螺纹：MJ螺纹是一种特殊的公制螺纹，常用于航空航天和军工领域。
其尺寸表达方式为直径和线数，例如MJ1.6×8表示螺纹直径为1.6mm，线数为8。
以下为部分MJ螺纹的规格尺寸表：MJ1.6 8MJ2 10MJ2.5 12MJ3 142. 英制螺纹：英制螺纹是指使用英制计量单位进行测量和计数的螺纹，根据其分为UNC、UNF、BSW、BSF和BA等不同类型。
下面重点介绍UNC 和UNF两种类型。
2.1 UNC螺纹：UNC螺纹是美国统一粗牙螺纹，常用于一般连接中。
其尺寸表达方式为直径和螺距，例如1/4-20表示螺纹直径为1/4英寸，每英寸螺距20个螺纹。
以下为部分UNC螺纹的规格尺寸表：1/4-205/16-183/8-167/16-141/2-135/8-113/4-102.2 UNF螺纹：UNF螺纹是美国统一细牙螺纹，常用于高要求配合中。
常用螺纹规格尺寸表
常用螺纹规格尺寸表螺纹规格尺寸通常以国际单位制（SI）的单位表示，包括直径、螺距等参数。
以下是一些常见的螺纹规格尺寸表，这些规格通常应用于螺钉、螺母等机械连接部件。
请注意，这里仅列举了一些常见的标准，实际应用中可能有其他特定的螺纹规格。
1、公制螺纹规格（Metric Thread）粗螺距螺纹：M1.6、M2、M2.5、M3、M4、M5、M6、M8、M10、M12、M16、M20 等。
细螺距螺纹：M1.6x0.35、M2x0.4、M2.5x0.45、M3x0.5、M4x0.7、M5x0.8、M6x1.0、M8x1.25、M10x1.5、M12x1.75、M16x2.0 等。
2、英制螺纹规格（Imperial Thread）UNC（Unified Coarse Thread）：1/4-20、5/16-18、3/8-16、1/2-13、5/8-11、3/4-10 等。
UNF（Unified Fine Thread）：1/4-28、5/16-24、3/8-24、1/2-20、5/8-18、3/4-16 等。
3、空心螺纹规格（Pipe Thread）NPT（National Pipe Thread）：1/8 NPT、1/4 NPT、3/8 NPT、1/2 NPT、3/4 NPT、1 NPT 等。
BSP（British Standard Pipe）：1/8 BSP、1/4 BSP、3/8 BSP、1/2 BSP、3/4 BSP、1 BSP 等。
4、螺栓标准ISO 螺栓标准：.ISO 4014（类似DIN 931）、ISO 4017（类似DIN 933）等。
ASTM 螺栓标准：ASTM A325、ASTM A490（用于高强度结构）。
这只是一小部分常见的螺纹规格尺寸，实际应用中可能涉及到更多的标准和规格。
在选择螺纹时，需要考虑具体的工程要求，包括承受的载荷、使用环境、连接部件的特性等。
