铝电解电容检验标准
电解电容检验标准
文件名称电解电容检验标准生效日期页码 1 of 2 使用状态文件编号版本 A / 0 审核拟定目的确保本公司电子元器件---电解电容品质符合客户要求。
范围适应于电子元器件---电解电容进料入库检验。
抽样标准MIL-STD-105E单次Ⅱ级正常检验；CR=0；MA=1.0；MI=2.5。
检验环境在正常光源条件下，距离30cm远检验，以及适宜的角度检验产品。
参照标准1、GB / T2828.1-2003逐批检查计数抽样及抽样表。
序号检验项目接收标准检验方法及工具缺陷描述缺陷等级致命（CR）严重（MA）轻微（MI）1 包装包装必须有标识，外标识与实物一致。
目视外标识与实物不一致。
√包装箱不能有破损、脏污现象。
包装箱有破损、脏污现象。
√同一个规格型号不能有混料现象。
同一个规格型号混有其它规格型号。
√2 外观主体规格，极性丝印清晰可辨认。
目视无法辨认。
√引脚不能有弯曲成螺旋状、折痕现象。
引脚有弯曲成螺旋状、折痕现象。
√引脚无断裂现象。
引脚有断裂现象。
√主体划伤、碰痕现象。
主体有划伤、碰痕现象。
√引脚不能有脱落现象。
引脚有松动、脱落现象。
√引脚无发黑氧化、吃锡良好。
引脚有氧化、吃锡不良。
√电解电容外包铝皮无破损、露芯现象。
电解电容外包铝皮有破损、露芯现象。
√3 结构主体直径、长度、脚径符合设计要求。
卡尺试装主体直径、长度、脚径不符合设计要求。
√电容脚长、脚径尺寸正确。
与PCB试装符合要求。
不符合要求。
√4 可焊性炉温在250-270℃状态下，浸锡时间：1.5～2S，观察引脚吃锡率＞95%以上。
浸锡试验经浸锡试验后，吃锡不良（吃锡率小于95%）。
√文件名称电解电容检验标准文件编号页码 2 of 2 版本 A / 0序号检验项目接收标准检验工具及方法缺陷描述缺陷等级致命（CR）严重（MA）轻微（MI）5 电气特性电容量，符合设计要求，公差范围：±20%测试频率：120H Z±20%测试电压：0.3V数字LCR电桥测试仪不符合要求。
电解电容检验标准
受控：编号：
版本：A1.0
中山品诚实业有限公司电源厂
电解类电容检验标准
编制：薛大成
审核：
批准：
编写日期：2017 年 5 月26 日实施日期：年月日
中山品诚实业有限公司电源厂电解类电容检验标准
电解类电容检验标准
1.0 来料实物电解类（铝电解，钽电容）电容，实物型号应与订单型号，送货单型号，一致。
2.0 来料外包装应包装良好（无外箱破损），包装应有利于产品运输及储存，标识清楚，正确。
3.0 根据抽样方案，GB2828-2003正常检验Ⅱ级抽样方案，AQL允收水准，致命缺陷0.01，严重缺陷0.25，轻微缺陷1.0。
4.0 电解电容应测试电容容量（LCR），漏电流（漏电流测试仪），两项参数。
4.1 电解电容，钽电容测试参数设定，频率，选100HZ,或120HZ.
4.2 实际中若频率升高而损耗增加，则应选用串联等效电路，若频率升高而损耗减小，则应选用并联等效电路，
4.3 测试前一定要进行清零。
漏电流测试，参照漏电流测试仪操作规程。
4.4 测试仪器，LCR（容量），漏电流测试仪（漏电流）。
5.0 检验合格，允收，外箱加盖合格印章，入库。
6.0 检验不合格时，记录不良现象，交由各部门会签评审。
处理结果以终审结果为准。
7.0 将检验结果记录于进料检验报告并存档。
文件编号：版本：A1.0 第1 页共1 页。

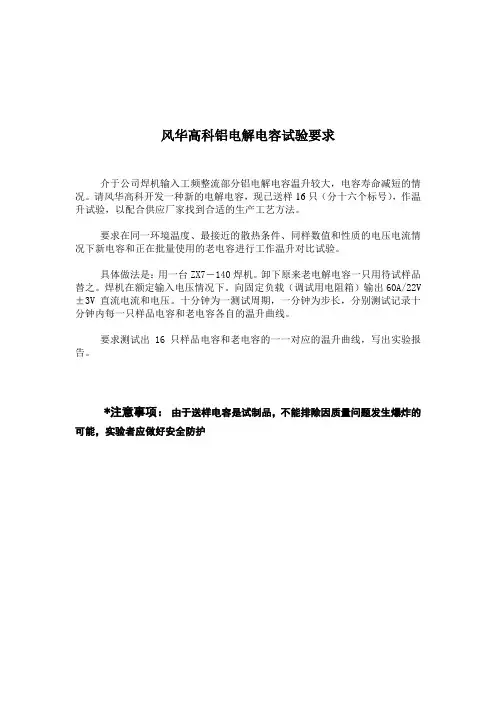

风华高科铝电解电容试验要求
风华高科铝电解电容试验要求
介于公司焊机输入工频整流部分铝电解电容温升较大，电容寿命减短的情况。
请风华高科开发一种新的电解电容，现已送样16只（分十六个标号），作温升试验，以配合供应厂家找到合适的生产工艺方法。
要求在同一环境温度、最接近的散热条件、同样数值和性质的电压电流情况下新电容和正在批量使用的老电容进行工作温升对比试验。
具体做法是：用一台ZX7－140焊机。
卸下原来老电解电容一只用待试样品替之。
焊机在额定输入电压情况下。
向固定负载（调试用电阻箱）输出60A/22V ±3V直流电流和电压。
十分钟为一测试周期，一分钟为步长，分别测试记录十分钟内每一只样品电容和老电容各自的温升曲线。
要求测试出16只样品电容和老电容的一一对应的温升曲线，写出实验报告。
*注意事项：由于送样电容是试制品，不能排除因质量问题发生爆炸的可能，实验者应做好安全防护。
铝电解电容器进料检验标准
《进料检验抽样方案》
《缺陷分级作业指导书》
《进料抽样检验作业指导书》
尺寸检验
外形尺寸
6.用卡尺测量电容器的长度、直径、引脚长度及直径等相关尺寸应符合要求。
卡尺
性能，参数测量
标称容值及耐压
7.容值测量:将LCR测试机调节到“C”测试档，并根据要求设置好相应的测试频率、电平、电容值及允许误差，然后将测试夹夹住电容器两脚，机器显示“PASS”为合格；
2.目视检查，PVC封膜无破损，印字清晰，容量标识与标称容值相符，电容器短引脚端的PVC封膜上应有标记，为电容器负极，长引脚为正极；
3.电翥器引线牢固无脱落，引脚无氧化、发黑；
4.电容器无破裂，电解液漏出现象；
5.表面不可有油污、水渍及其他脏物。由运输材料引起而且能够被空气吹走的灰尘是可被接收的。
样板；
铝电解电容器进料检验标准
一、目的
完善公司质量作业标准，规范物料的进料检验方式，确保进料质量满足公司及客户质量要求。
二、适用范围
凡供货商交货进厂之所有型号规格的小功率固定电阻器的检验工作均适用。
三、检验内容及方法
检验项目
检验内容
检验方法及要求
检验工具
参考文件
外观检验
包装、外观、颜色
1.目视检查，来料包装应完好无破损，标识清晰；
8.漏电流测量：按照电容标称电压设定漏电流测试仪的电压值及充电时间，将电容器的十、-极正确插入漏电流测量仪,对电容器进行1分钟充电，观察测试仪上的PASS灯亮，判定为合格；FALL灯亮，判定为不合格。
LCR测试机漏电流测试仪
检验项目
检验内容
检验方法及要求
检验工具
试验
上锡试验
8.用30W或40W的电烙铁对电阻器的引脚加锡，焊锡应能完全包裹住引脚为合格。
铝电解电容器检验标准
企业标准2010-07-05 发布2010-07-10 实施前言为了提高公司产品质量对供应商提供的铝电解电容器加强质量检查特制订铝电解电容器检验标准该项企业标准供检验人员作为铝电解电容器来料的验收标准也同时供科技人员参考本标准由零件质检部提出本标准由智能仪表研究所负责起草本标准由智能仪表研究所负责解释本标准由仪表技术部归口拟制: 审核: 批准:1 范围铝电解电容器检验标准本标准适用于我公司自行开发产品所用的铝电解电容器的来料检验 2 引用标准及检验依据2828 1987 逐批检查计数抽样程序及抽样表 适用于连续批的检查5993-1986 电子设备用固定电容器 第 4 部分:分规范固体和非固体电解质铝电容器(可供认证用)相应铝电解电容器数据手册或技术规格书 3 检验项目 3.1 包装标志 3.2 外观检验 3.3 可焊性 3.4 电性能 3.5 耐久性 4 验收标准 4.1 包装 标志检验 4.1.1 抽样方法缺陷类别 C正常检查一次抽样方案 一般检查水平 AQL 值:4.0 4.1.2 检验包装必须完整 包装箱 盒 内无异物 污垢 箱 盒 体应牢固 无破损 开裂 散包现象 如 箱 盒 体严重破损 散包的 一律作退货处理 包装上必须有生产厂家 产品名称 型号 数量 生产日期 批号 合格证等标志 4.2 外观检验 4.2.1 抽样方法缺陷类别 B正常检查一次抽样方案 一般检查水平 AQL 值 0.65 4.2.2 检验4.2.2.1 封装铝电解电容器的壳体应封装整洁 无变形 破裂现象 外面漆层无脱落 顶部应有防爆槽 无凹凸 现象4.2.2.2 标记型号 容量 文字 正负极标记应标准 清晰 负极标记与铝电解电容器引脚短脚方向要一致 用三氯乙烷清洗液浸泡 20 分钟后无掉字现象 4.4.2.3 引脚 铝电解电容器引脚不应有伤痕 断裂 氧化 松动及弯折现象4.2.2.4尺寸用卡尺测量外形尺寸应符合相应铝电解电容器数据手册或技术规格书要求 4.3 可焊性 4.3.1 抽样方法缺陷类别 B正常检查一次抽样方案 特殊检查水平 S-2 AQL 值 1.0 4.3.2 检验将焊锡缸温度调至 235 5将铝电解电容器引脚浸入锡中,浸入时间:3s 0.5s,用放大镜观察上锡部分,焊料附着面积应大于浸渍部分的面积的 90 4.4 电性能 4.4.1 抽样方法缺陷类别:A正常检查一次抽样方案 一般检查水平: AQL 值:0.1 4.4.2 检验4.4.2.1 铝电解电容容量用电容测量仪测试铝电解电容容量 误差范围应符合相应技术规格书要求 常见参数见附表 4.4.2.2 漏电流用漏电流测试仪测试铝电解电容器的漏电流 应符合相应技术规格书要求 常见参数见附表 4.4.2.3 额定电压对每批铝电解电容器抽取十只 施加额定电压的 1.2 倍 十分钟内应不出现发热 漏液 变形 凹凸和爆炸现象 4.5 耐久性对于工作温度范围为-40 至85 的铝电解电容器 首批使用时应抽取10只放在85 的恒温箱内至少老化6小时 冷却后进行4.4.1 4.4.2 4.4.3三项电性能测试仍然应符合要求 同样如此 对于工作 温度范围为-40至105 的铝电解电容器 首批使用时应抽取10只放在105 的恒温箱内至少老化6小时 冷却后进行4.4.1 4.4.2 4.4.3三项电性能测试仍然应符合要求附表项目电性能要求测试条件 最大值.其中表示额定电压V RV RV >100V,I 0.03C*V 10 表示标定电容量RV。
铝电解电容器试验验证方法推荐-永铭
铝电解电容器试验验证方法（推荐）铝电解电容器试验（LED 产品用）1、耐久性①试验装置：纹波电源试验仪、恒温干燥箱、LCR 数字电桥、漏电流测试仪。
②试验条件： 1）环境温度：105±3℃（105℃系列）；130±3℃（130℃系列）2）纹波电流：按公司目录书标示； 3）直流电压：纹工作电压直＝U U U 2-；4）施加频率： 50HZ、120Hz、40KHz、100KHz（按公司目录书中的频率系数转换）。
③试验步骤： 1）从一批产品中任取21支电容器编号，取20只试验（1只备用），试验前测量容量、损耗、漏电流，并作好记录；2）将电容器与纹波电源试验仪的电源线连接，并将电容器置于环境温度为105±3℃的恒温干燥箱中，两电容器之间的距离不小于5mm；3）根据试验条件，在纹波电源试验仪面板上施加规定纹波电流，根据第3条公式施加直流电压，开始例行试验；4）各试验周期取下的电容需放置8小时以上测试试验数据，填入试验记录表格中，试验最终结束后，将电容器取下，恢复时间16小时，观察电容器外观，测量其容量、损耗、漏电流，并计算容量变化率。
④特性要求： 1）试验后电容器无可见损伤和电解液漏出，标志清晰；2）漏电流I 符合公司目录耐久性试验变化要求；3）电容量变化率符合公司目录耐久性试验变化要求；4）损耗角正切值符合公司目录耐久性试验变化要求；5）试验时间：按目录书中各系列规定的时间；6）检测周期：按每1000h 时间段做测试记录。
⑤判定：试验后电容器是否符合以上特性要求，电容器试验个数n=21,合格判定数A C =1。
2、高温加速试验①试验装置：纹波电源试验仪、恒温干燥箱、LCR 数字电桥、漏电流测试仪。
②试验条件： 1）环境温度：目录书中105℃小于等于100V 的产品用115℃试验，目录书中105℃大于100V的产品用125℃试验；目录书中130℃的产品不适用加速试验；2）纹波电流：按公司目录书标示； 3）直流电压：纹工作电压直＝U U U 2-；4）施加频率： 50HZ、120Hz、40KHz、100KHz（按公司目录书中的频率系数转换）。
铝电解电容检验指导书
用相应测量工具测量物料各部位大小（注意封装式与要求是否相同），与要求是否相符，需要试装才能确认的应进行相应试装。
4、材质验证：
参照样板对来料材质进行相关验证是否与样板有无不符。
★静态电流
L7805CV系列静态电流Iq不超过8mA
常温（25±3℃）下，稳压器的输入端加适当的
直流电压Vi使输出电压至规定值Vo，然后分别测出此时的输出入电流Ii和输出电流Io，静态电流Iq=Ii-Io
机型和数量。
.取待检物料，准备检验工具/仪器，对照相应产品制造标准书，参照样板或规格承认书，以IQC检验标准为依据，按AQL：0.4/1.0均匀抽样。
2、包装/外观检查：
•本体标志内容正确、完整、清晰，用沾水的棉球擦三次仍清晰完整
•金属外壳，带绝缘套，有防爆槽（Φ8以上）；
•引脚无氧化、无锈迹、无破损、无污物、无变形、无折断，与电容器本体结合牢固。
XXXXXXX有限公司
检验指导书
机型
适用于通用产品
工序时间
无
工序名称
铝电解电容检验
工序编号
无
测试工具/仪器：LCR电桥、卡尺
检验员
IQC
图示：
电容直径≥8MM必须有防爆孔装置。
检验步骤及内容
1、对单、抽样：
.根据货仓开出的IQC品检报告单或上料单，核对上料供方是否为合格供方,再查找相应订单和产品制造标准书，核实相应
注意事项
修订记录
修改次数
日期
内容
参考文件
供应商器件确认书、检验规范
文件编号
编制：
日期：
版本
审核：
日期：Biblioteka 受控印章批准：日期：
容量C及损耗角正切tgδ
100513电解电容检验标准
A
GB2828-2003
一般II级
AQL=1.5
外观
1、电容表面丝印清晰，无漏印、丝印不清晰。
2、电容表面无变形、破损或露出介质。
3、引脚无伤痕、断裂、氧化、松动。
4、电容短引脚端的PVC封膜上应有“-”标记，为电容器负极，长引脚为正极。
5、电容表面应标注上额定电压和型号。
6、100V以上的大容量电解电容有防爆槽。
电烙铁
A
N=2
Ac=0
Re=1
耐焊性
焊锡温度350℃，时间5s插入深度距电容器本体2mm，取出恢复2h进行测试损耗角正切、电气强度、外观应符合相关要求。
锡炉
AN=2Ac=0R=1批准柯力公司
电解电容器检验标准
文件编号
审核2
修改状态
审核1
编制
制（修）订日期
检验项目
检验要求
检验工具
不良等级
抽样方式
判定
包装
1、包装无破损。
2、外包装标识清晰、整洁、无错误。
3、包装箱上标识型号、数量、生产日期（生产批号）标识。
目视
A
GB2828-2003
一般II级
AQL=1.5
规格型号
实物上标识、包装标签上的规格型号与ERP单上的规格型号一致。
电解电容
漏电流测试仪
A
N=5
Ac=0
Re=1
温度快速变化试验
上、下限温度，循环5次，每个温度点保持30min，试验结束后恢复16h，电容量符合标称容值允许误差范围内，外观上无可见损伤和电解液漏出。
高低温试验箱
LCR数字电桥
A
样品确认时
Ac=0
Re=1
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
b、损耗角正切值不大于原规定值2倍。
c、容量变化率不超过30%。
电烤箱、LCR数字电桥、漏电流测试仪
√
耐浪涌电压
取浪涌电压为1.15Ur(额定电压)，电容器应承受浪涌电压100次冲击，每次冲击时间为充电5S，放电30S，无击穿现象且：
a、容量不低于试验前80%；
b、损耗角正切值不大于原规定值2倍。
游标卡尺、试装
√
2、试装应符合孔位或结构排列要求。
√
电气特性
1、电容量：
测试频率：100HZ；
测试电压：1V
LCR数字电桥、漏电流测试仪
√
2、损耗角正切值符合承认书要求。
测试频率:100HZ±20%；
测试电压：1V
√
3、漏电流：符合承认书要求。
测试电压：电解电容额定电压
测试时间：5S
漏电流设定：依据承认书要求。
c、漏电流不大于原规定值。
√
压力释放
在电解电容两端施加反向电压，电容器的底部防爆装置应打开，无爆炸燃烧。
施加反向电压为电解电容额定电压。
耐压测试仪
√
备注：1、拿取时需戴手套。
2、可焊性按每批次10PCS抽取。
3、高温储存试验，耐久性、耐浪涌电压、压力释放，端子抗拉强度试验按5批次作一次抽取实验（数量5PCS）。
铝电解电容检验标准
文件编号
BC-QM-002
生效日期
批 准
审 核
拟 制
版本/修订号
A.0
制订部门
品质部
1.0目的:为使电解电容来料符合本厂之产品要求，特制定检验和判定标准。
2.0范 围:适用本公司所有电解电容器检验.
3.0检验环境:在正常光源下，距30CM远，以45°视角观看产品。
4.0检验标准:GB/T2828.1-2012 正常检验一次抽样方案，一般检验水平Ⅱ级，特殊检验水平S-3。
将未通电的电解电容器放置于烘箱,在100℃±5℃状态下恒温烘烤96小时,恢复16小时测试:
a、漏电流不大于原来规定值
b、损耗角正切值不大于原规定值2倍。
c、容量变化不超过20%；
电烤箱、LCR数字电桥、漏电流测试仪
√
耐久性
将未通电的电解电容器放置于烘箱，在100℃±5状盛装下恒温烘烤1000小时，满足：
检验项目
检验内容
检验工具仪器
判定标准
CR
MA
MI
外观
1、主体规格，极性丝印清晰可辨认,用沾水的棉布擦拭3次仍清晰完整。
目视、棉布
√
2、电解电容外包铝皮无破损露芯现象。
√
3、主体划伤、碰痕。
√
4、引脚发黑氧化。
√
5、引脚弯曲成螺旋状有折痕。
√
6、引脚脱落。
√
结构
1、主体直径、长度、脚径符合材料确认单要求。
√
可焊性
在炉温250±5℃状态下将稳压二极管引脚浸入锡炉2±0.5S观察引脚上锡率＞95%。
锡炉
√
端子抗拉强度
沿电容器端子引线方向施加固定重力(见下表)10S,端子无松脱现象。
引线直径（MM）
0.5
0.6
0.8
1.0拉力（N）5源自1020拉力计
√
检验项目
检验内容
检验方法
判定标准
CR
MA
MI
高温储存试验
