汽车产品零部件编号规则1主题内容与适用范围本标准规定于设计定型的各类汽车的零件、总成和总成装置图的编号规则。
本标准适用于各类汽车的零件、总成和总成图的编号。
本标准不适用于汽车标准件和滚动轴承的编号。
2术语2.1组号：用二位数字表示汽车各功能系统内分系统的分类代号。
2.2分组号：用四位数字表示总成和总成装置的分类代号。
头二位数字代表它所隶属的组号，后二位数字代表它在该组内的顺序号。
2.3件号：用三位数字表示零件、总成和总成装置的代号。
2.4结构区分代号：用三个字母或三位数字区别同一类零件、总成和总成装置图的不同结构、性能、尺寸参数的特征号。
2.5变更经历代号：用一个字母和一位数字表示零件、总成和总成装置图更改过程的代号。
2.6修理件代号：在标准尺寸的基础上加大或减小尺寸的修理件，并按其尺寸加大或减小顺序给予代号。
3零件、总成和总成装置图的编号构成零件、总成和总成装置图的编号由企业名称代号、产品型号、组号、分组号、件号、结构区分号、变更经历代号（修理件代号）组成。
结构区分号位于件号之后，表示该零件、总成或总成装置的不同结构，其编号的构成形式如下：变更经历代号（修理件代号）结构区分号组号件号汉语拼音字母阿拉伯数字汉语拼音字母或阿拉伯数字均可3.1企业名称代号用“YTK”表示3.2产品型号由四位阿拉伯数字或四位阿拉伯数字与一位字母组成，零部件编号在企业内部使79用时，企业代号可省略。
3.3组号和分组号组号和分组号按附表规定。
3.4件号件号由三位阿拉伯数字表示。
3.4.1分组内的装置图（或安装图），其件号的前二位为“0”，件号的第三位用1---9的自然数表示。
3.4.2总成的件号之第三位必须是“0”，零件号的第三位不准用“0”。
3.4.3在同一车型或总成中，用于同一部位，且功能和形状相同，仅个别尺寸（如调整垫片的厚度）不同，而数量是按需要来确定的零件，一般应按尺寸加大或减小的顺序给出不同的编号。
3.4.4代替图样的编号与总成图的编号相同。
汽车零部件编码原则（10位）
汽车零部件编码原则（10位）汽车部零件编码样式：说明：一、02-悬挂与支撑系统说明：前后悬挂系统应包括：悬吊臂（上下臂），避震等部分。
支撑系统：用于支撑各零部件的外购件，如货箱支撑用油压或气压系统等二、03-传动系统说明：例如前传动系统应包括：前轮总成（轮胎，轮毂），装在羊角上的刹车装置，传动轴，变速箱，差速器等。
三、标准件部分标准件（如螺钉）按国标的的样式进行标注。
如：GBT-5782-M8x40-20-Bolt表示：这是一个GB/T 5782的粗牙六角头螺栓，公称长度为40，螺纹部分长度20，Bolt为相应的简要说明。
遇到小数点时用下划杠表示除号，如英制5/16,螺栓长1英寸的螺栓为：ANSI-5_16x1-Bolt。
所有国标件优先考虑共享中（\\C839:\GB）的现有元件,有增加任何的新的国标件，必须加入到该库中。
四、现有车型的表示方式：Commando S650 2人座和4人座表示为：C2和C4； Renegade S800 2人座和4人座表示为：R2和R4；Trooper Tr1100 2人座和4人座表示为：T2和T4。
五、XYZ三位详细说名：X：Golf Car用G表示，警车用P表示，电动UTV用E表示，UV 用U表示，ATV用A表示；Y为设计年份，其中略去I，O，Q三个字母。
2001年为A，2009年为J Z为流水号，用数字1-9表示，不够的用字母表示，A为10以此类推。
EFGH四位编码的规则如下：注：1.后四位中，00结尾表示该件为组件，为了便于理解，零件编码尽可能避开以0为结尾的数字。
其他形式的件为单件（外购件中，厂2.对称件，其上，前，左件应先编号为奇数，下，后，右件应先编号为偶数。
3.0001-0009做为保留号，尽可能不去使用。
4.上表所示的级次既零件或组件的装配顺序，0000位最顶级组装（最大的组装）依次往下推。
示例说明：T2-A-01-0000表示：Trooper 两人座底架的总装图。
产品图样及设计文件编号规则
1.目的为了统一产品图纸、设计文件的编号，便于公司内外的交流、协作，对图纸编号方法进行科学、合理的规定。
2. 范围本方法适用于公司所有图纸、设计文件的编号。
2.引用标准GB/T5054.4-2000 产品图样及设计文件编号原则GB/T17601.1-1989 技术制图标题栏GB／T14689-1993 技术制图图纸幅面和格式GB/T10609.2—1989 技术制图明细栏GB／T14690-1993 技术制图比例GB／T14691-1993 技术制图字体GB/T17450-1998 技术制图图线4. 总则4.1 每个产品、部件、零件的图样均应有独立的代号；4.2 采用表格图时，表中每种规格的产品、部件、零件都应标出独立的代号；4.3 同一产品、部件、零件的图样用数张图纸绘制时，各张图样标注同一代号；4.4 公司已有产品图纸的编号不变，自本标准实施之日起，新产品图纸按本标准编号；4.5 顾客原始设计的产品图纸采用外来文件的编号进行登记，当须对图纸进行转化时，零件图采用其原始编号不变，且应在标题栏正上方注明是依据顾客提供图纸进行重新绘制。
5. 图纸的编号5.1 基本符号图纸编号一般可采用下列字符：——0～9 阿拉伯数字；——A～Z 拉丁字母（O、I 除外）；——短横线。
5.2 编号的组成5.2.1 本公司图纸按隶属关系编号，隶属编号是按产品、部件、零件的隶属关系编号，隶属编号其代号由产品代号和隶属号组成。
5.2.2 隶属编号由数字组成。
产品代号占两位（由“01—99”表示）。
部件代号占四位，最多分四级，第一位代表一级部件，第四位代表四级部件（每一位由数字“1—9”表示，如只有两级部件，其后两位用“0”表示）。
零件代号占三位（由“001—999”表示，“000”表示部件）。
部件代号与零件代号中间用短横线隔开。
5.2.3 特征码由客户产品代号表示，基础型产品可以不带特征码。
特征码由字母和数字组成，码位不超过 8 位，如SX2190N车型其特征号为“SX2190N”。
重汽产品编码规则

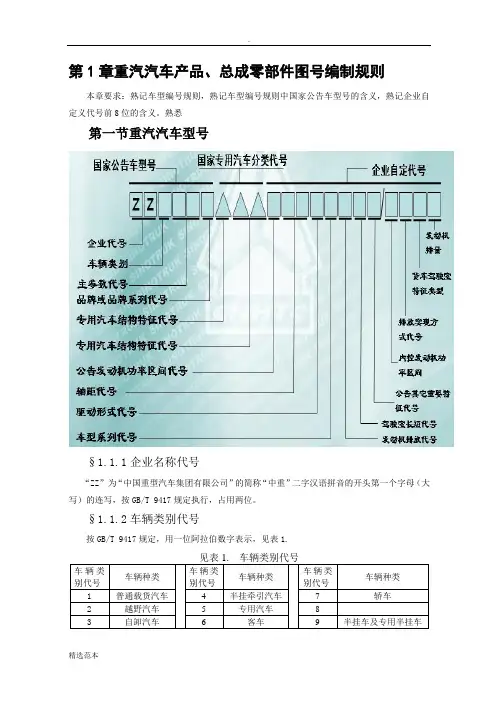

第1章重汽汽车产品、总成零部件图号编制规则本章要求：熟记车型编号规则，熟记车型编号规则中国家公告车型号的含义，熟记企业自定义代号前8位的含义。
熟悉第一节重汽汽车型号§1.1.1企业名称代号“ZZ”为“中国重型汽车集团有限公司”的简称“中重”二字汉语拼音的开头第一个字母（大写）的连写，按GB/T 9417规定执行，占用两位。
§1.1.2车辆类别代号按GB/T 9417规定，用一位阿拉伯数字表示，见表1.§1.1.3主参数代号各类汽车和半挂车的主参数代号均按GB/T 9417规定，用两位阿拉伯数字表示。
载货汽车、越野汽车、自卸汽车、半挂牵引汽车、专用汽车与半挂车的主参数代号均为车辆的总质量（t）；半挂牵引汽车的总质量包括牵引座上的最大质量。
当主参数不足规定位数是时，在主参数前以“0”占位。
主参数的数字修约按GB/T 9417规定。
§1.1.4品牌代号用于区分企业产品品牌特征，用一位阿拉伯数字表示，见表2。
A7系列沿用豪泺品牌。
§1.1.5 公告发动机功率区间（P）代号是指申报国家汽车产品公告时，用于定义所装用发动机的功率区间，用一位大写字母表示，见表3.§1.1.6 轴距轴距是汽车产品设计时车辆轴间距最长的相邻两轴轴中心线间距离，并为修约成分米（dm）后的实际数值，用两位阿拉伯数字表示。
§1.1.7 驱动型式代号用于说明车辆的驱动型式，即汽车总轮数与驱动轮数之间的关系。
用一位阿拉伯数字或一位大写英文字母（O、I、Z除外）表示。
1——4×2 6——8×4 A——8×22——4×4 7——8×8 B——10×4 3——6×2 8——10×10 C——6×2（双前轴转向）4——6×4 9——12×10 D——10×65——6×6 0——12×12 E——8×6F——6×2（中置随动转向）§1.1.8 车型系列代号是指某一品牌汽车派生出的车型系列，用一位阿拉伯数字表示。
汽车产品 零部件及其图样编号规则
3 定义
本标准采用下列定义。
3.1零件：不采用装配工序制成的单一成品。
3.2总成：由两个或两个以上零件以可拆或不可拆的形式组成的成品。
3.3 零部件：即零件与总成的统称。
4 产品零部件及其图样编号规则
4.1 基本原则
4.1.1 每一种零部件，无论其是否有独立的图样，均应有其独立的编号（另有规定除外）。当零部件具有本身的图样时，则其图样的编号应按其零部件编号。
与驾驶室安装连接部分，含ABS装置
0
辅助制动
36
0
电子装置
1
蓄电池
含支架
2
底盘线束
3
里程表传动装置
4
前围灯具
安装在底盘上的
5
后位灯具
安装在底盘上的
表A.1(续)
子组号
子组结构号
名称
备注
36
6
开关
安装在底盘上的
7
信号装置
安装在底盘上的
8
电控装置
发动机系统电控装置，自动驾驶装置，整车电子装置，车载电子诊断装置，防撞雷达装置，防盗系统，ECU等，电控用传感器（氧传感器；EGR电控单元及传感器，安全气囊电控单元及传感器，发动机系统电控用传感器等）。
4.1.6自产发动机与整车零部件间不允许互相借用，设计部门应按本标准的规定，重新给定编号，必要时允许将零部件的原有编号填写在明细表的“备注”栏或在图样中注明。
4.1.7其他的汽车产品之间允许互相借用。
4.1.8存在借用关系的零部件发生任何更改，均应按本标准规定重新给定新号，更改的原则按谁使用谁更改，由需要更改的设计部门更改。
c）具有功能替代关系的零部件，应按功能子组编号。如：天线孔胶塞应归属于音响装置子组，前围板上的空调管路胶塞应归属于冷气装置子组。
QCT4-1992汽车产品图样及设计文件采用与更改办法
中华人民共和国汽车行业标准汽车产品图样及设计文件 QC／T 4—92采用与更改办法1 主题内容与适用范围本标准规定了汽车产品图样及设计文件（以下简称图样及文件）的采用、 取消与更改原则和方法。
本标准适用于图样及文件的采用、取消与更改和底图的复制。
摩托车产 品为可参照使用。
2 引用标准ZB／T T04 005汽车产品零部件编号规则QC／T 2 汽车产品图样格式3 术语3．1 影响互换：更改前后的零部件不能相互代替。
3．2 不影响互换：更改前后的零部件能相互代替。
3．3 需准备：更改需做生产准备才能实现。
3．4 不需准备：更改不需做生产准备即能实现。
4 图样及文件的采用、取消及更改原则4．1 图样及文件的采用、取消及更改必须填写汽车产品图样及设计文件采用 与更改通知书(以下简称通知书）。
4．2 通知书由产品设计部门填写，由资料档案部门管理。
4．3 图样及文件的更改不得降低产品质量，亦不得违背有关标准的规定，更 改后的图样及文件应正确、完整、统一和清晰。
4．4 新产品投入生产准备的全部图样及文件，应尽可能一次采用完毕。
4．5 一个更新项目所涉及到的全部图样及文件应成套改全。
4．6 一个更改项目涉及到几个专业时，通知书可由各专业室填写，总布置编页次，发一份通知书。
4．7 凡更改项目不需准备，且不影响互换的正式生产图样，允许将几个项目编 在同一份通知书中，但每个更改项门间应用贯通横线分开，以示区别。
4．8 凡更改需准备，且能独立实现的更改项目，应分成独立投产的最小单元分 别编制通知书。
4．9 已发出的通知书如发现错误，在生产准备期间，可采用补充更改通知书将 错误内容作废；对同一更改项目的遗漏也可采用此法给予增补。
4．10 当一个零件结构有较大改变（如铸件改成冲压件等）图样需要更换时，应改变图样编号中的变更经历代号，其变更经历代号按ZB／T T04 005中3.5条的 规定。
4．11 生产试制阶段的图样及文件，采用、取消和更改一律不填写通知书，需更改时，由有关人员直接在复制图上更改和签字，底图则在试制总结后一次更改， 并不加任何更改标记。
汽车产品型号编制规则
汽车产品型号编制规则我国于1988年制定了新的国家标准GB9417一88《汽车产品型号编制规则》，用简单的汉语拼音字母和阿拉伯数字编号来表示国产汽车的企业代号、车辆类型代号、主要特征参数代号、产品序号和企业自定代号等。
□□○○○○■■■a b c d ea:企业名称代号;b:车辆类别代号;c:主参数代号；d:产品序号;e:专用汽车企业自定代号□：用汉语拼音字母表示○：用阿拉伯数字表示■：用汉语拼音字母或阿拉伯数字均可1、首部“a”：由2个或3个汉语拼音字母组成，是识别企业名称的代号。
2、中部“b、c、d”：由四位阿拉伯数字组成。
第一位数字“b”代表车辆类别代号，如下表：注：上表也适用于所列车辆的底盘。
第二、三位数字“c”代表各类汽车的主要特征参数：载货车用总质量(t)、客车用总长度(0.1mm)、轿车用排量(0.1L)第四位数字“d”则代表产品的序号。
“0”为第一代产品；“1”为第二代产品3 、尾部“e”是专用汽车企业自定代号，表示不同的驾驶室型式、轴距和发动机。
可用汉语拼音字母和阿拉伯数字表示，位数也由企业自定。
·一汽集团·例：解放牌CA1258P11K2L7T1型6×4平头柴油载货汽车：CA-表示一汽1-表示货车25-表示总质量25吨P-表示平头K-表示柴油发动机L-表示长轴距T1-表示驱动型式为6× 4·二汽东风汽车集团企业自定代号构成如下：□□■■○○□a b c d e f ga-驾驶室或三类底盘长头：E-平，单/F-曲，单/B-平，1.5/A-曲，1.5/M-平，双/H-曲，双平头：D-平，单/T-曲，单/P-平，1.5/G-曲，1.5/C-平，双/N-曲，双S-普通三类底盘客车专用底盘发动机前置（短前悬）KS SC KA 发动机前置（长前悬）KT发动机后置KR RCb-客车、挂车、半挂列车或专用汽车分类代号用一位汉语拼音表示：P-普通客车L-旅游客车B-半挂车Q-全挂车L-半挂列车X-厢式G-罐式Z-自卸T-特种结构C-仓栅J-起重举升c-发动机特征代号d-车箱型式或二类底盘特征代号1A-后开式高栏板车箱 2A-三开式高栏板车箱 3A-三开式低栏板车箱4A-后开式自卸车箱5A-三开式自卸车箱J-二类底盘e-高原车特征代号（用阿拉伯数字“0”表示，非高原车则代号省略）f-顺序号。
汽车配件认识国产汽车编号规则
汽车基础知识 —— 国产汽车编号规则
3）、轿车主参数代号表示发动机的排量（L），用精确到小数点后一位的发 动机排量值的10倍。如代号14，表示该车发动机排量为1.35~1.44L。
4）、专用汽车和专用半挂车的主参数代号，与采用改装的定型汽车底盘或定 型半挂车底盘主参数代号相同时，表示两者之差不大于10%。
需报中国汽车总公司批准。
汽车基础知识 —— 国产汽车编号规则
以下是搜集的常用列表：
• CA：中国一汽 • HG：广本 • EQ：二汽 • TV：天津一汽 • SVW：上海大众上海 • HFJ： 哈飞汽车 • FV：一汽大众 • CAF：长安福特 • SGM：上海通用
• DC：东风雪铁系系列 • SQR：奇瑞汽车 • SMA：上海华普 • CSA：上汽荣威 • CH：昌河汽车 • SC：长安汽车 • CJ：长江客车 • CC：长城汽车 • CJY：猎豹汽车
5）、主参数的数字修约遵照“数字修约规则”的规定 6）、主参数不足位时，在参数前以“0”占位。
汽车基础知识 —— 国产汽车编号规则
5、产品序号：用一位数表示，为生产厂产品生产序号，由0，1，
2……依次排列。
6、企业自定代号：当同一种汽车结构略有变化而需加区别时，可用
