大学土木工程施工经典课件第11讲——模板工程
合集下载
2011建工校模板课件_上精讲
模板工程课件
——王 君
教学目的
通过学习达到能够对施工过程模板工程进 行设计计算，课程结束时能够对工程模板 进行独立验算，提交结构验算书。
教学任务
1、模板工程案例分析 2、模板工程概述 3、模板工程的分类 4、模板支撑体系的分类 5、模板工程专项方案的编写要求 6、模板工程荷载及设计
一、模板事故案例
构架 情况
支座 和 体型
1)可调托、底座丝杆直径偏小、工作长度偏大； 2)搭设高度增加造成降低因素的不利累积； 3)高宽比过大降低其整体稳定性
引发模板支架坍塌的直接起因 引发模板支架坍塌的直接起因，大致来自以下3个方面： 第一方面——支架因设计和施工缺陷，不具有确保安全的 承载能力。在正常浇筑和荷载增加的过程中，随时都会在任何 首先达到临界／极限应力或变形(位移)的部位发生失稳和破坏， 从而引起支架瞬间坍塌。这类支架一旦开始进行混凝土浇筑作 业，就面临坍塌破坏的危险境地，且难以监控。除非因已发现 显著变形、晃动或异常声响(连接件、节点开裂、破坏)而立即 停止作业、撤离人员，则事故将不可避免。没有进行方案设计 或设计安全度不够的，按脚手架构造搭设的、任由工人单凭经 验搭设的和在搭设之中任意扩大尺寸与随意减少杆件的支架， 就属于这一方面；
表4
直接起因 1．支架不具有确 保正常施工安全要 求的承载能力； 2．实际的荷载作 用超过了支架的设 计承载能力； 3．支架不具有抵 抗局部垮塌作用的 整体刚度
模板支架坍塌的直接起因和主要诱发点
主要诱发点 1)直接承载横杆(φ 48)的跨度 1.2m； 2)立杆伸出长度a>0.5μ h; 3)横杆漏设或者未按设计规 定要求连通； 4)未设扫地杆或设置过； 5)立杆接头处于步距中； 6)节点安装不合格或紧固不 够； 7)未设水平、竖向剪刀撑(斜 杆)或设置不符合要； 8)使用缺斤短两、劣质、 变形、有损伤杆件和连 接件； 9)使用不符合要求的可 调托底座或者其丝杆的 工作长度超出标准允许 长度； 10)采用不安全的浇筑 工艺和程序； 11)过多集中设备和人 员作业
——王 君
教学目的
通过学习达到能够对施工过程模板工程进 行设计计算，课程结束时能够对工程模板 进行独立验算，提交结构验算书。
教学任务
1、模板工程案例分析 2、模板工程概述 3、模板工程的分类 4、模板支撑体系的分类 5、模板工程专项方案的编写要求 6、模板工程荷载及设计
一、模板事故案例
构架 情况
支座 和 体型
1)可调托、底座丝杆直径偏小、工作长度偏大； 2)搭设高度增加造成降低因素的不利累积； 3)高宽比过大降低其整体稳定性
引发模板支架坍塌的直接起因 引发模板支架坍塌的直接起因，大致来自以下3个方面： 第一方面——支架因设计和施工缺陷，不具有确保安全的 承载能力。在正常浇筑和荷载增加的过程中，随时都会在任何 首先达到临界／极限应力或变形(位移)的部位发生失稳和破坏， 从而引起支架瞬间坍塌。这类支架一旦开始进行混凝土浇筑作 业，就面临坍塌破坏的危险境地，且难以监控。除非因已发现 显著变形、晃动或异常声响(连接件、节点开裂、破坏)而立即 停止作业、撤离人员，则事故将不可避免。没有进行方案设计 或设计安全度不够的，按脚手架构造搭设的、任由工人单凭经 验搭设的和在搭设之中任意扩大尺寸与随意减少杆件的支架， 就属于这一方面；
表4
直接起因 1．支架不具有确 保正常施工安全要 求的承载能力； 2．实际的荷载作 用超过了支架的设 计承载能力； 3．支架不具有抵 抗局部垮塌作用的 整体刚度
模板支架坍塌的直接起因和主要诱发点
主要诱发点 1)直接承载横杆(φ 48)的跨度 1.2m； 2)立杆伸出长度a>0.5μ h; 3)横杆漏设或者未按设计规 定要求连通； 4)未设扫地杆或设置过； 5)立杆接头处于步距中； 6)节点安装不合格或紧固不 够； 7)未设水平、竖向剪刀撑(斜 杆)或设置不符合要； 8)使用缺斤短两、劣质、 变形、有损伤杆件和连 接件； 9)使用不符合要求的可 调托底座或者其丝杆的 工作长度超出标准允许 长度； 10)采用不安全的浇筑 工艺和程序； 11)过多集中设备和人 员作业
全套精品土木工程施工PPT课件
吊装安全
制定详细的吊装方案和安全措施，选择合适的吊装机具和索具，确保 吊装过程中不发生人员伤亡或设备损坏事故。
钢结构安装精度调整和验收标准
01
安装精度调整
在安装过程中，采用测量仪器对钢构件进行定位和校正，确保安装精度
符合设计要求和国家标准。
02 03
验收标准
根据钢结构工程施工质量验收规范和相关标准，对安装完成的钢结构进 行全面检查，包括构件尺寸、焊缝质量、表面质量、安装精度等方面， 确保工程质量符合要求。
基础类型选择与施工方法
独立基础
适用于柱荷载较小、地质条件较好的 情况。
条形基础
适用于墙荷载较大或地质条件较差的 情况。
基础类型选择与施工方法
• 筏形基础：适用于荷载较大、地基承载力较弱或需要减小 不均匀沉降的情况。
基础类型选择与施工方法
开挖基槽
根据基础类型和设计要求，开挖相应深度和宽度的基槽。
根据墙面情况选择合适的腻子进行刮涂，填补细小缝隙 ，提高墙面平整度。
墙面、地面、顶棚装修工艺流程
3. 打磨
腻子干燥后，用砂纸打磨墙面，使其更加光滑。
4. 刷涂料或贴壁纸
根据设计要求选择合适的涂料或壁纸进行装饰。
墙面、地面、顶棚装修工艺流程
1. 基层处理
清理地面，修补裂缝，确保基层平整、干燥。
2. 做找平层
效果的检验标准。
PART 07
装饰装修工程实施与管理
REPORTING
室内外装修材料性能介绍
要点一
耐候性
能够抵御阳光、雨水、风雪等自然因素对材料的侵蚀，保 持颜色和性能稳定。
要点二
耐腐蚀性
能够抵抗大气中的化学物质对材料的腐蚀，确保长期使用 。
制定详细的吊装方案和安全措施，选择合适的吊装机具和索具，确保 吊装过程中不发生人员伤亡或设备损坏事故。
钢结构安装精度调整和验收标准
01
安装精度调整
在安装过程中，采用测量仪器对钢构件进行定位和校正，确保安装精度
符合设计要求和国家标准。
02 03
验收标准
根据钢结构工程施工质量验收规范和相关标准，对安装完成的钢结构进 行全面检查，包括构件尺寸、焊缝质量、表面质量、安装精度等方面， 确保工程质量符合要求。
基础类型选择与施工方法
独立基础
适用于柱荷载较小、地质条件较好的 情况。
条形基础
适用于墙荷载较大或地质条件较差的 情况。
基础类型选择与施工方法
• 筏形基础：适用于荷载较大、地基承载力较弱或需要减小 不均匀沉降的情况。
基础类型选择与施工方法
开挖基槽
根据基础类型和设计要求，开挖相应深度和宽度的基槽。
根据墙面情况选择合适的腻子进行刮涂，填补细小缝隙 ，提高墙面平整度。
墙面、地面、顶棚装修工艺流程
3. 打磨
腻子干燥后，用砂纸打磨墙面，使其更加光滑。
4. 刷涂料或贴壁纸
根据设计要求选择合适的涂料或壁纸进行装饰。
墙面、地面、顶棚装修工艺流程
1. 基层处理
清理地面，修补裂缝，确保基层平整、干燥。
2. 做找平层
效果的检验标准。
PART 07
装饰装修工程实施与管理
REPORTING
室内外装修材料性能介绍
要点一
耐候性
能够抵御阳光、雨水、风雪等自然因素对材料的侵蚀，保 持颜色和性能稳定。
要点二
耐腐蚀性
能够抵抗大气中的化学物质对材料的腐蚀，确保长期使用 。
东南大学课件--模板工程
竖向结构施工——柱模板
混凝土浇筑中由于浇筑速度快，柱模板也要承受很大的侧压 力，一般矩形柱截面单侧边长大于700mm时需设穿柱拉杆。
混凝土阶梯柱 脚施工的吊模
模板工程的安全至关重要，做必要的模板工程设计计算是保证 模板基本承载力的基础。2005年5月南京河西中央公园地下室施工发
生了模板支架整体坍塌事故，死1人。
双向水平 比例，引出了随机事件出现的频数和频率的定义，并且利用计算机模拟掷硬币试验，给出试验结果的统计表和直观的折线图，使学生观察到随着试验次数的增加，随机事件发生的频率稳定在某个常数附近，从而给出概率的统计定义。概率的意义是本章的重点内容。教科书从几方面解释概率的意义，并通过掷硬币和掷骰子的试验，引入古典概型，通过转
胶合板 木枋
可调钢支柱
工地上用胶合板做面板，用50×100mm做胶合板模板面板 的楞木成为目前主流模板工程材料。
用胶合板拼接的梁板模板，为防止板块间拼缝的漏浆，用双面胶 条粘贴填缝。
要达到施工高质量的混凝土圆截面柱，一般采用定型加工的钢模， 脱模后立即包裹塑料薄膜，保湿养护，防止混凝土表面失水干裂。
塑料模壳与钢管支架顶部的可调托配合使用，可实现提 早拆模，一般混凝土达50％设计强度即可拆模。
混凝土浇筑拆模后，其表观质量应达到棱角分明，表面平整， 梁柱交接部位混凝土不漏浆，其关键是模板的施工安装质量。
混凝土梁底模 混凝土楼板底模
用扣件钢管做梁板模板的支模架是目前国内主流的支模方式， 其优点为搭设灵活，通用性强，缺点为扣件的传力不直接，受人 为因素影响大。
竖向结构施工——墙模板
木枋内楞
C充分注 意模板竖内楞、钢管横外楞以及对拉螺栓的间距，防止胀模和炸模。
地下室混凝土外墙施工支模，由于墙高、墙身厚，应注意控制混 凝土的浇筑速度，防止胀模。
全套课件土木工程施工课件完整版
面临挑战
土木工程施工面临着人力成本上升、资源环境压力增大、技术创新不足等挑战 。
02
场地平整与基础工程施工
场地平整方法及注意事项
机械平整法
利用推土机、铲运机等机械设备进行场地平整，效率高，适 用于大面积场地。
人工平整法
使用铁锹、锄头等工具进行人工平整，适用于小面积或机械 无法作业的场地。
场地平整方法及注意事项
给排水管道系统安装流程和要求
管道预制
按照图纸要求，对管道进行切割、坡口加工、组 对、焊接等预制工作。
管道安装
遵循先大管后小管、先主管后支管的原则，进行 管道的吊装、固定和调整。
管道试压
在管道安装完毕后，进行强度试验和严密性试验 ，确保管道系统安全可靠。
给排水管道系统安装流程和要求
安装要求 管道安装应横平竖直，坡度符合设计要求。
全套课件土木工程施 工课件完整版
• 土木工程施工概述 • 场地平整与基础工程施工 • 钢筋混凝土结构施工 • 砌体结构施工 • 钢结构安装与验收 • 防水工程实施与验收标准 • 装饰装修工程实践指导 • 设备安装与调试管理规范
目录
01
土木工程施工概述
土木工程定义与分类
土木工程定义
土木工程是应用科学原理、数学 和物理学知识，以及工程学方法 和技术，进行基础设施建设的学 科。
利用压路机、振动碾等机械设备对地基土进行压实，提高地基承载力。
地基处理技术及应用
• 注浆法：将水泥浆或化学浆液注入地基中，固化后形成结 石体，提高地基强度碎石土、砂土、粉土等无粘性土地基的处 理。
换填法适用于淤泥、淤泥质土、湿陷性黄土等软弱地基 的处理。
管道连接应牢固，不得有渗漏现象。
给排水管道系统安装流程和要求
土木工程施工面临着人力成本上升、资源环境压力增大、技术创新不足等挑战 。
02
场地平整与基础工程施工
场地平整方法及注意事项
机械平整法
利用推土机、铲运机等机械设备进行场地平整，效率高，适 用于大面积场地。
人工平整法
使用铁锹、锄头等工具进行人工平整，适用于小面积或机械 无法作业的场地。
场地平整方法及注意事项
给排水管道系统安装流程和要求
管道预制
按照图纸要求，对管道进行切割、坡口加工、组 对、焊接等预制工作。
管道安装
遵循先大管后小管、先主管后支管的原则，进行 管道的吊装、固定和调整。
管道试压
在管道安装完毕后，进行强度试验和严密性试验 ，确保管道系统安全可靠。
给排水管道系统安装流程和要求
安装要求 管道安装应横平竖直，坡度符合设计要求。
全套课件土木工程施 工课件完整版
• 土木工程施工概述 • 场地平整与基础工程施工 • 钢筋混凝土结构施工 • 砌体结构施工 • 钢结构安装与验收 • 防水工程实施与验收标准 • 装饰装修工程实践指导 • 设备安装与调试管理规范
目录
01
土木工程施工概述
土木工程定义与分类
土木工程定义
土木工程是应用科学原理、数学 和物理学知识，以及工程学方法 和技术，进行基础设施建设的学 科。
利用压路机、振动碾等机械设备对地基土进行压实，提高地基承载力。
地基处理技术及应用
• 注浆法：将水泥浆或化学浆液注入地基中，固化后形成结 石体，提高地基强度碎石土、砂土、粉土等无粘性土地基的处 理。
换填法适用于淤泥、淤泥质土、湿陷性黄土等软弱地基 的处理。
管道连接应牢固，不得有渗漏现象。
给排水管道系统安装流程和要求
土木工程施工-模板工程
在大跨度桥梁模板工程施工中，需要充分考虑桥梁的 结构特点和施工环境，选择合适的模板材料和施工方
法，以确保施工质量和安全。
案例分析：某高速公路大桥工程，采用预制桥梁段拼 装施工方式，施工过程中严格控制模板的尺寸和安装
位置，确保桥梁的线性和结构安全。
案例三：隧道工程模板施工
隧道工程模板施工是隧道施工中的重要 环节，其施工质量和安全对隧道的稳定
按照设计图纸，将模板进行拼 装，确保模板尺寸准确、连接
牢固。
固定模板
通过支撑体系将模板固定在基 层上，确保模板位置准确、稳
定。
检查验收
对安装完成的模板进行检查， 确保满足设计要求，并进行验
收。
模板拆除
拆除顺序
按照先支后拆、先非承重后承重的原则进行拆 除。
拆除工具
使用合适的工具进行拆除，避免对模板和周边 环境造成损坏。
建立符合法律法规要求的安全与环保管理体系，确保施工过程 中的安全与环保工作得到有效控制。
定期对施工现场进行自查，确保各项安全与环保措施得到有效 执行。
积极配合监管部门对施工现场的检查，及时整改存在的问题。
05 模板工程案例分析
案例一：高层建筑模板工程
高层建筑模板工程是土木工程施工中 的重要组成部分，其施工质量和安全 对整个建筑物的稳定性和安全性具有 重要影响。
02
模板工程的施工成本较高，因此 需要合理选择材料、优化设计和 施工方案，以降低成本。
模板工程在土木施工中的重要性
保证混凝土结构、构件的形状、尺寸和相互位…
模板工程是混凝土结构、构件成型的关键环节，其施工质量直接关系 到结构、构件的外观质量和整体稳定性。
提高施工效率
通过合理的模板设计、加工和安装，可以加快施工进度，提高施工效 率。
法，以确保施工质量和安全。
案例分析：某高速公路大桥工程，采用预制桥梁段拼 装施工方式，施工过程中严格控制模板的尺寸和安装
位置，确保桥梁的线性和结构安全。
案例三：隧道工程模板施工
隧道工程模板施工是隧道施工中的重要 环节，其施工质量和安全对隧道的稳定
按照设计图纸，将模板进行拼 装，确保模板尺寸准确、连接
牢固。
固定模板
通过支撑体系将模板固定在基 层上，确保模板位置准确、稳
定。
检查验收
对安装完成的模板进行检查， 确保满足设计要求，并进行验
收。
模板拆除
拆除顺序
按照先支后拆、先非承重后承重的原则进行拆 除。
拆除工具
使用合适的工具进行拆除，避免对模板和周边 环境造成损坏。
建立符合法律法规要求的安全与环保管理体系，确保施工过程 中的安全与环保工作得到有效控制。
定期对施工现场进行自查，确保各项安全与环保措施得到有效 执行。
积极配合监管部门对施工现场的检查，及时整改存在的问题。
05 模板工程案例分析
案例一：高层建筑模板工程
高层建筑模板工程是土木工程施工中 的重要组成部分，其施工质量和安全 对整个建筑物的稳定性和安全性具有 重要影响。
02
模板工程的施工成本较高，因此 需要合理选择材料、优化设计和 施工方案，以降低成本。
模板工程在土木施工中的重要性
保证混凝土结构、构件的形状、尺寸和相互位…
模板工程是混凝土结构、构件成型的关键环节，其施工质量直接关系 到结构、构件的外观质量和整体稳定性。
提高施工效率
通过合理的模板设计、加工和安装，可以加快施工进度，提高施工效 率。

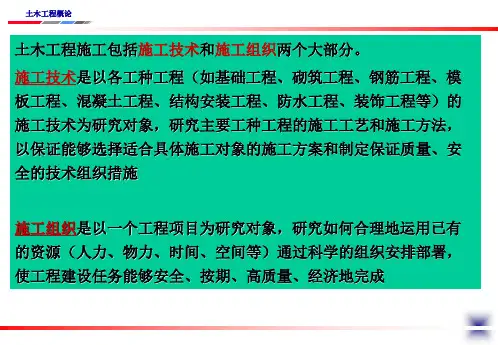

第11章土木工程施工116页PPT
施工组织是以一个工程项目为研究对象，研究如何合理地运用已有 的工程建设任务能够安全、按期、高质量、经济地完成
土木工程概论
11.1 基础工程施工 基础工程主要包括：土石方工程和深基础工程 土石方工程简称土方工程，包括土（或石）的挖掘、运输和填 筑三项施工过程，以及排水、降水和基坑支护等辅助施工过程
土木工程概论
塑料排水板是带有孔道的板状物体，插入土中形成竖向排水通 道。
塑料排水管加固软土地基
土木工程概论
11.1.3 土石方爆破施工：
适用环境：开挖时遇到岩石，施工现场地下障碍物的清除、旧 建筑物和构筑物的拆除 施工的工序：打孔放药、引爆、排渣 特点：施工费用低、效率高、有震动和粉尘危害，对旧建筑物、 构筑物的拆除，还可以采用静力破碎等配合施工工艺，是拆除 在低震动、低粉尘、无公害的情况下进行
路基坡脚护堤
土木工程概论
二、软土地基 所谓软土，从广义上说，就是强度低、压缩性高的软弱土
层。
特点：往往不能满足承载力和变形能力的要求，施工时如果 采取措施不当，往往会发生路基或建筑物地基失稳或严重下 沉，造成建筑物破坏或不能正常使用，需要进行加固
加固方法：换土垫层法、强夯法、振冲法、砂桩挤密法、深 层搅拌法、堆载预压法、化学法、塑料排水板等
基坑支护 技术问题 基坑排水与降水
土方开挖等
土木工程概论
基坑支护 土方挖成上口大、下口小、留出一定的坡度，靠土的自稳保证
土壁稳定的措施称放坡。
放坡
m=b/h，称为坡度系数
土木工程概论
土方放坡的大小与土质、开挖深度、开挖方法、边坡留置时间 长短、排水情况及附近堆土等有关。基坑（槽）放坡开挖往往比较 经济，但在场地狭小地段施工不允许放坡时，一般可采用支撑护坡。
土木工程概论
11.1 基础工程施工 基础工程主要包括：土石方工程和深基础工程 土石方工程简称土方工程，包括土（或石）的挖掘、运输和填 筑三项施工过程，以及排水、降水和基坑支护等辅助施工过程
土木工程概论
塑料排水板是带有孔道的板状物体，插入土中形成竖向排水通 道。
塑料排水管加固软土地基
土木工程概论
11.1.3 土石方爆破施工：
适用环境：开挖时遇到岩石，施工现场地下障碍物的清除、旧 建筑物和构筑物的拆除 施工的工序：打孔放药、引爆、排渣 特点：施工费用低、效率高、有震动和粉尘危害，对旧建筑物、 构筑物的拆除，还可以采用静力破碎等配合施工工艺，是拆除 在低震动、低粉尘、无公害的情况下进行
路基坡脚护堤
土木工程概论
二、软土地基 所谓软土，从广义上说，就是强度低、压缩性高的软弱土
层。
特点：往往不能满足承载力和变形能力的要求，施工时如果 采取措施不当，往往会发生路基或建筑物地基失稳或严重下 沉，造成建筑物破坏或不能正常使用，需要进行加固
加固方法：换土垫层法、强夯法、振冲法、砂桩挤密法、深 层搅拌法、堆载预压法、化学法、塑料排水板等
基坑支护 技术问题 基坑排水与降水
土方开挖等
土木工程概论
基坑支护 土方挖成上口大、下口小、留出一定的坡度，靠土的自稳保证
土壁稳定的措施称放坡。
放坡
m=b/h，称为坡度系数
土木工程概论
土方放坡的大小与土质、开挖深度、开挖方法、边坡留置时间 长短、排水情况及附近堆土等有关。基坑（槽）放坡开挖往往比较 经济，但在场地狭小地段施工不允许放坡时，一般可采用支撑护坡。
全套精品课件土木工程施工课件
分析大跨度桥梁结构施工的常用方 法、关键技术和施工流程。
施工监测与质量控制
探讨大跨度桥梁结构施工的监测内 容、方法和质量控制措施。
案例三：地铁车站防水保温施工
01
工程概况
介绍地铁车站防水保温施工的 特点、难点和重要性。
02
防水设计与材料选择
阐述地铁车站防水设计的原则、 方法和材料选择的依据。
03
保温设计与材料选择
特点
土木工程施工具有工程量大、技术 复杂、周期长、投资多等特点。
土木工程施工的重要性
03
基础性
土木工程是国民经济的基础产业，其施工 质量直接关系到国家经济的发展和人民生 活的改善。
社会性
土木工程施工涉及到社会各个方面，如城 市规划、交通运输、水利建设等，对社会 进步和发展具有重要影响。
综合性
土木工程施工需要综合考虑地质、气象、 水文等自然条件以及材料、设备、技术等 多种因素，具有高度的综合性。
地质勘察与基础选型
阐述地质勘察的目的、方法和基础选型 的依据。
基础施工与质量控制
探讨高层建筑基础施工的工艺流程、关 键技术和质量控制措施。
案例二：大跨度桥梁结构施工
工程概况
介绍大跨度桥梁结构施工的特点、 难点和重要性。
桥梁结构选型与设计
阐述桥梁结构选型的依据、设计原 则和结构特点。
施工方法与关键技术
保温工程
包括外墙保温、屋面保温等，施工方法包括粘贴保温板、喷涂保温材料等，要求材 料导热系数低，施工厚度符合设计要求。
装饰与装修工程施工方法
室内装修
包括墙面装修、地面装修、吊顶装修 等，施工方法包括抹灰、贴砖、木地 板铺设等，要求材料环保无害，施工 工艺精细。
室外装修
施工监测与质量控制
探讨大跨度桥梁结构施工的监测内 容、方法和质量控制措施。
案例三：地铁车站防水保温施工
01
工程概况
介绍地铁车站防水保温施工的 特点、难点和重要性。
02
防水设计与材料选择
阐述地铁车站防水设计的原则、 方法和材料选择的依据。
03
保温设计与材料选择
特点
土木工程施工具有工程量大、技术 复杂、周期长、投资多等特点。
土木工程施工的重要性
03
基础性
土木工程是国民经济的基础产业，其施工 质量直接关系到国家经济的发展和人民生 活的改善。
社会性
土木工程施工涉及到社会各个方面，如城 市规划、交通运输、水利建设等，对社会 进步和发展具有重要影响。
综合性
土木工程施工需要综合考虑地质、气象、 水文等自然条件以及材料、设备、技术等 多种因素，具有高度的综合性。
地质勘察与基础选型
阐述地质勘察的目的、方法和基础选型 的依据。
基础施工与质量控制
探讨高层建筑基础施工的工艺流程、关 键技术和质量控制措施。
案例二：大跨度桥梁结构施工
工程概况
介绍大跨度桥梁结构施工的特点、 难点和重要性。
桥梁结构选型与设计
阐述桥梁结构选型的依据、设计原 则和结构特点。
施工方法与关键技术
保温工程
包括外墙保温、屋面保温等，施工方法包括粘贴保温板、喷涂保温材料等，要求材 料导热系数低，施工厚度符合设计要求。
装饰与装修工程施工方法
室内装修
包括墙面装修、地面装修、吊顶装修 等，施工方法包括抹灰、贴砖、木地 板铺设等，要求材料环保无害，施工 工艺精细。
室外装修
模板工程施工(土木工程施工讲义第11讲)
钢定型模板
钩 头 螺 栓
对 拉 螺 栓
共60页 第4页
1.1 组合式模板
1.1.2 钢木定型模板
面板由钢板改为复塑竹胶合板、 纤维板等，自重比钢模轻1/3，用钢 量减少1/2，是一种针对钢模板投资 大、工人劳动强度大的改良模板。
钢框木模板
钢框复塑竹胶合模板
钢框木定型模板 组合的大模板
共60页 第5页
1.5 工具式支撑
散支散拆的 木工字梁顶板模板体系
组独 成立 的钢 支管 架支 系撑 统
共60页 第11页
1.5 工具式支撑
⑶ 夹具及卡具：常用的有
工具式柱箍和组合式梁卡具。柱 箍亦称定位夹箍，用角钢、槽钢、 扁钢或木方制成，是直接支承或 夹紧各类柱模的支承件。
带支座 柱箍
柱 模 套 箍
可 无支座 调 柱箍 柱 模 板 的 柱 箍
模板、铸铝合金模板、玻璃钢模板等。
按工艺分：有组合式模板、大模板、滑升模板、爬升模板、
永久性模板以及飞模、模壳、隧道模等。
模板系统的组成：
包括模板板块和支架两大 部份。模板板块是由面板、 次肋、主肋等组成。支架 则有支撑、桁架、系杆及 对拉螺栓等不同的形式。
共60页 第2页
1 模板的种类
1.1 组合式模板
阶形独立基础模板安装
共60页 第13页
2.1 基础模板
弹出基础中线
安装基础模板
杯芯 模板
高质量的柱下独立基础
上阶 模板
2.1.2 杯形基础模板
杯芯模两侧要钉上轿杠木, 以便搁置在上台阶模板上，杯 芯模不设底模板，以利杯口底 轿杠木 部砼振捣。
平撑
钢管 背方 下阶 模板
共60页 第14页
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
土木工程施工
第4章 混凝土结构工程
第11讲
1 2 3 4
模板工程
模板的种类 现浇结构中常用的模板 模板设计 模板的拆除
土木专业
土木工程施工
第11讲 模板工程
模板工程的基本要求
模板是使砼构件按几何尺寸成型的模型板，施工中要求能保 证结构和构件的形状、位置、尺寸的准确；具有足够的强度、刚 度和稳定性；装拆方便能多次周转使用；接缝严密不漏浆。
土木专业
共60页 第15页
土木工程施工
2 现浇结构中的常用模板
2.2 柱模板
柱子的特点是断面尺寸不大而高度较大。 ⑴ 弹线及定位：先在基础面(楼面)弹出 柱轴线及边线，同一柱列则先弹两端柱，再 拉通线弹中间柱的轴线及边线。按照边线先 把底盘固定好，然后再对准边线安装柱模板。 ⑵ 柱箍的设置：为防止砼浇筑时模板发 生鼓胀变形，柱箍应根据柱模断面大小经计 算确定，下部的间距应小些，往上可逐渐增 大间距，但一般不超过1.0m。柱截面尺寸较 大时，应考虑在柱模内设置对拉螺栓。
按材料分：有木模板、竹模板、钢木模板、钢模板、塑料
模板、铸铝合金模板、玻璃钢模板等。
按工艺分：有组合式模板、大模板、滑升模板、爬升模板、
永久性模板以及飞模、模壳、隧道模等。
模板系统的组成：
包括模板板块和支架两大 部份。模板板块是由面板、 次肋、主肋等组成。支架 则有支撑、桁架、系杆及 对拉螺栓等不同的形式。
采用模壳的密肋楼板
模壳成品堆场
密肋楼板模壳安装
土木专业
密肋楼板浇筑砼前
共60页 第7页
土木工程施工
1 模板的种类
1.4 永久性模板
又称一次消耗模板，即在现浇砼结构浇筑后不再拆除，有的 模板与现浇结构叠合成共同受力构件。永久性模板分为压型钢板 和配筋的砼薄板两种，多用于现浇钢筋砼楼（屋）面板，永久性 模板简化了现浇结构的支模工艺，改善了劳动条件，节约了拆模 用工，加快了工程进度，提高了工程质量。
楼梯与楼板相似，但又有其支 设倾斜、有踏步的特点。
施工前应根据设计放样，施工 时先装平台梁板模板、再装楼梯 斜梁和楼梯板底模板、然后装楼 梯外帮侧板，最后装踏步侧板。
板式楼梯的底模板
楼梯模板的梯步高度要 一致，尤其要注意每层楼梯 最上一步和最下一步的高度, 防止由于粉面层厚度不同而 形成梯步高度差异。
土木工程施工
2 现浇结构中的常用模板
2.8 飞模（台模、桌模）
飞模(其外形如桌，亦称台模、桌模)是一种大型工具式模板, 适用于大进深、大柱网、大开间的钢筋砼楼盖施工，尤其适用现 浇板柱结构(无梁楼盖)的施工。施工要求用起重设备从已浇筑砼 的楼板下吊运飞出至上层重复使用，故称飞模。 跨 越 式 飞 模 示 意 图
土木专业 共60页 第2页
土木工程施工
1 模板的种类
1.1 组合式模板
组合模板是一种工具式的定型模板，由具有一定模数的若干 类型的板块、角模、支撑和连接件组成，拼装灵活，可拼出多种 尺寸和几何形状，通用性强，适应各类建筑物的梁、柱、板、墙、 基础等构件的施工需要，也可拼成大模板、隧道模和台模等。
组合式钢模板
作 永压 久型 性钢 模板 板 压型钢板组合楼板示意图
土木专业 共60页 第8页
土木工程施工
1 模板的种类
1.5 工具式支撑
是采用各种工具式的定型桁架、支撑、托具、卡具等组成模 板的支架系统，节约材料、扩大施工空间、加快施工进度。
⑴ 桁架：可搁置在
墙上、梁侧模板横档上， 以支撑梁或板的模板。组 合式桁架使用时两榀一组, 跨度可调范围为2.5～3.5m。 荷重较大时可多榀成组排 放；结构跨度超过桁架最 大跨度时，可在中间加支 柱后连续安装桁架。
带支座 柱箍
柱 模 套 箍
可 无支座 调 柱箍 柱 模 板 的 柱 箍
阳角 斜拉杆
土木专业
共60页 第12页
土木工程施工
第11讲 模板工程
2 现浇结构中常用的模板
2.1 基础模板
基础的特点是高度小而体积较大。
2.1.1 柱下单独基础模板
模板安装前，础中心线，然 后校正模板上口标高，符合要求后 要用轿杠木搁置在下台阶模板上， 斜撑及平撑的一端撑在上台阶模板 的背方上，另一端撑在下台阶模板 背方顶上。
土木工程施工
2.1 基础模板
2.1.3 条形基础模板
先核对垫层标高，在垫层上弹出基础边线，将模板对准基础 边线垂直竖立，模板上口拉通线，校正调平无误后用斜撑及平撑 将模板钉牢；有地梁的条形基础，上部可用工具式梁卡固定，也 可用钢管吊架或轿杠木固定。 台阶型基础要保证上下模板不发生相对位移。 土质良好时，阶型基础的最下一阶可采用原槽浇筑。
⑵ 梁底板下用顶撑(琵琶撑)支设， 顶撑间距视梁的断面大小而定，一般0.8～ 1.2m，顶撑之间应设水平拉杆和剪刀撑， 使之互相拉撑成为一整体，当梁底距地面 高度大于6m时，应搭设排架或满堂红脚手 架支撑；为确保顶撑支设的坚实，应在夯 实的地面上设置垫板和楔子。
土木专业
T形梁支模
共60页 第21页
土木工程施工
⑷ 墙体模板高度较大时，应留出一侧模板分段支设，不能分 段支设时，应在浇筑的一侧留设门子板，留设方法同柱模板，门 子板的水平间距一般为2.5m。 ⑸ 为预留墙体洞口而设在模板内的内套模板要设置排气孔。
剪 力 墙 模 板 安 装
土木专业
共60页 第28页
土木工程施工
2 现浇结构中的常用模板
2.6 楼梯模板
土木专业
土木工程施工
2.4 板模板
肋形楼盖的 木模板支模
⑹ 肋形楼盖模板一般 应先支梁、墙模板，然后 将桁架或搁栅按设计要求 支设在梁侧模通长的横档 (托木)上，调平固定后再 铺设楼板模板。
土木专业
肋 的形 支楼 模盖 模 板
共60页 第26页
土木工程施工
2 现浇结构中的常用模板
2.5 墙模板
⑴ 根据边线先立一侧模板并临时支撑固定，待墙体钢筋绑扎 完后，再立另一侧模板。
⑵ 墙体模板的对 拉螺栓要设置内撑式 套管(防水砼除外)， 一是确保对拉螺栓重 复使用，二可控制墙 体厚度。
⑶ 预留门窗洞口 的模板应有锥度，安 装牢固，既不变形， 又易于拆除。
绑扎墙体 钢筋
再立另一 侧模板
先立一侧模板 并临时固定
墙体模板安装
土木专业 共60页 第27页
土木工程施工
2.5 墙模板
土木专业
轻型钢桁架
轻型钢桁架
共60页 第9页
土木工程施工
1.5 工具式支撑
⑵ 支柱：常用支柱一为顶撑，二为井架。顶撑有木制瑟琶
撑和活动式钢管支撑，活动钢管支撑的可调高度为1.5～3.6m，每 档调节高度为100mm。荷重较大或高度较大时，一般搭设扣件式 钢管井架或排架。见右图：
可调式钢管支柱
土木专业
阴角模板 U型卡
钢定型模板
土木专业
钩 头 螺 栓
对 拉 螺 栓
共60页 第4页
土木工程施工
1.1 组合式模板
1.1.2 钢木定型模板
面板由钢板改为复塑竹胶合板、 纤维板等，自重比钢模轻1/3，用钢 量减少1/2，是一种针对钢模板投资 大、工人劳动强度大的改良模板。
钢框木模板
钢框复塑竹胶合模板
土木专业
酚醛树脂胶合板模板
竹胶合板模板铺设楼面模板
土木专业 共60页 第6页
土木工程施工
1 模板的种类
1.3 模壳
是用于钢筋砼密肋楼板的一种工具式 模板。密肋楼板由薄板与间距较小的密肋 组成，模板的拼装难度大，且不经济。采 用塑料或玻璃钢按密肋楼板的规格尺寸加 工成需要的模壳，则具有一次成型、多次 周转的便利。
2.3 梁模板
⑷ 当梁的跨度≥4m时， 梁模板的跨中要起拱，起拱 高度为梁跨度的1～3‰。
大梁模板的支设
土木专业 共60页 第23页
土木工程施工
2 现浇结构中的常用模板
2.4 板模板
板模板一般面积大而厚度不大，板模板及支撑系统要保证能承 受砼自重和施工荷载，保证板不变形、不下垂。 ⑴ 底层地面应夯 实，底层和楼层立柱应 垫通长脚手板，多层支 架时，上下层支柱应在 同一竖向中心线上。 ⑵ 模板铺设方向 从四周或墙、梁连接处 向中央铺设。
2.7 大模板
大模板由面板、次肋、主肋、支撑桁架及稳定装置组成。面 板要求平整、刚度好；板面须喷涂脱模剂以利脱模。两块相对的 大模板通过对销螺栓和顶部卡具固定；大模板存放时应打开支撑 架，将板面后倾一定角度，防止倾倒伤人。 大 模 板 的 构 造
支打 撑开 架
后 倾模 存板 放
大模板的存放
土木专业 共60页 第31页
桥墩定型钢模板
共60页 第19页
土木工程施工
2.2 柱模板
高 架 桥 桥 墩 模 板 安 装
土木专业
共60页 第20页
土木工程施工
2 现浇结构中的常用模板
2.3 梁模板
梁的特点是跨度大、宽度小而高度大。梁模板及支撑系统要 求稳定性好,有足够的强度和刚度,不产生超过规范允许的变形。
⑴ 梁模板应在复核梁底标高、校正 轴线位置无误后进行。
梁下顶撑
共60页 第10页
土木工程施工
1.5 工具式支撑
散支散拆的 木工字梁顶板模板体系
组独 成立 的钢 支管 架支 系撑 统
土木专业 共60页 第11页
土木工程施工
1.5 工具式支撑
⑶ 夹具及卡具：常用的有
工具式柱箍和组合式梁卡具。柱 箍亦称定位夹箍，用角钢、槽钢、 扁钢或木方制成，是直接支承或 夹紧各类柱模的支承件。
土木专业
柱子木模板
共60页 第16页
土木工程施工
2.2 柱模板
花辨形墩柱模板拼装现场
土木专业
矩形柱模板支设现场
第4章 混凝土结构工程
第11讲
1 2 3 4
模板工程
模板的种类 现浇结构中常用的模板 模板设计 模板的拆除
土木专业
土木工程施工
第11讲 模板工程
模板工程的基本要求
模板是使砼构件按几何尺寸成型的模型板，施工中要求能保 证结构和构件的形状、位置、尺寸的准确；具有足够的强度、刚 度和稳定性；装拆方便能多次周转使用；接缝严密不漏浆。
土木专业
共60页 第15页
土木工程施工
2 现浇结构中的常用模板
2.2 柱模板
柱子的特点是断面尺寸不大而高度较大。 ⑴ 弹线及定位：先在基础面(楼面)弹出 柱轴线及边线，同一柱列则先弹两端柱，再 拉通线弹中间柱的轴线及边线。按照边线先 把底盘固定好，然后再对准边线安装柱模板。 ⑵ 柱箍的设置：为防止砼浇筑时模板发 生鼓胀变形，柱箍应根据柱模断面大小经计 算确定，下部的间距应小些，往上可逐渐增 大间距，但一般不超过1.0m。柱截面尺寸较 大时，应考虑在柱模内设置对拉螺栓。
按材料分：有木模板、竹模板、钢木模板、钢模板、塑料
模板、铸铝合金模板、玻璃钢模板等。
按工艺分：有组合式模板、大模板、滑升模板、爬升模板、
永久性模板以及飞模、模壳、隧道模等。
模板系统的组成：
包括模板板块和支架两大 部份。模板板块是由面板、 次肋、主肋等组成。支架 则有支撑、桁架、系杆及 对拉螺栓等不同的形式。
采用模壳的密肋楼板
模壳成品堆场
密肋楼板模壳安装
土木专业
密肋楼板浇筑砼前
共60页 第7页
土木工程施工
1 模板的种类
1.4 永久性模板
又称一次消耗模板，即在现浇砼结构浇筑后不再拆除，有的 模板与现浇结构叠合成共同受力构件。永久性模板分为压型钢板 和配筋的砼薄板两种，多用于现浇钢筋砼楼（屋）面板，永久性 模板简化了现浇结构的支模工艺，改善了劳动条件，节约了拆模 用工，加快了工程进度，提高了工程质量。
楼梯与楼板相似，但又有其支 设倾斜、有踏步的特点。
施工前应根据设计放样，施工 时先装平台梁板模板、再装楼梯 斜梁和楼梯板底模板、然后装楼 梯外帮侧板，最后装踏步侧板。
板式楼梯的底模板
楼梯模板的梯步高度要 一致，尤其要注意每层楼梯 最上一步和最下一步的高度, 防止由于粉面层厚度不同而 形成梯步高度差异。
土木工程施工
2 现浇结构中的常用模板
2.8 飞模（台模、桌模）
飞模(其外形如桌，亦称台模、桌模)是一种大型工具式模板, 适用于大进深、大柱网、大开间的钢筋砼楼盖施工，尤其适用现 浇板柱结构(无梁楼盖)的施工。施工要求用起重设备从已浇筑砼 的楼板下吊运飞出至上层重复使用，故称飞模。 跨 越 式 飞 模 示 意 图
土木专业 共60页 第2页
土木工程施工
1 模板的种类
1.1 组合式模板
组合模板是一种工具式的定型模板，由具有一定模数的若干 类型的板块、角模、支撑和连接件组成，拼装灵活，可拼出多种 尺寸和几何形状，通用性强，适应各类建筑物的梁、柱、板、墙、 基础等构件的施工需要，也可拼成大模板、隧道模和台模等。
组合式钢模板
作 永压 久型 性钢 模板 板 压型钢板组合楼板示意图
土木专业 共60页 第8页
土木工程施工
1 模板的种类
1.5 工具式支撑
是采用各种工具式的定型桁架、支撑、托具、卡具等组成模 板的支架系统，节约材料、扩大施工空间、加快施工进度。
⑴ 桁架：可搁置在
墙上、梁侧模板横档上， 以支撑梁或板的模板。组 合式桁架使用时两榀一组, 跨度可调范围为2.5～3.5m。 荷重较大时可多榀成组排 放；结构跨度超过桁架最 大跨度时，可在中间加支 柱后连续安装桁架。
带支座 柱箍
柱 模 套 箍
可 无支座 调 柱箍 柱 模 板 的 柱 箍
阳角 斜拉杆
土木专业
共60页 第12页
土木工程施工
第11讲 模板工程
2 现浇结构中常用的模板
2.1 基础模板
基础的特点是高度小而体积较大。
2.1.1 柱下单独基础模板
模板安装前，础中心线，然 后校正模板上口标高，符合要求后 要用轿杠木搁置在下台阶模板上， 斜撑及平撑的一端撑在上台阶模板 的背方上，另一端撑在下台阶模板 背方顶上。
土木工程施工
2.1 基础模板
2.1.3 条形基础模板
先核对垫层标高，在垫层上弹出基础边线，将模板对准基础 边线垂直竖立，模板上口拉通线，校正调平无误后用斜撑及平撑 将模板钉牢；有地梁的条形基础，上部可用工具式梁卡固定，也 可用钢管吊架或轿杠木固定。 台阶型基础要保证上下模板不发生相对位移。 土质良好时，阶型基础的最下一阶可采用原槽浇筑。
⑵ 梁底板下用顶撑(琵琶撑)支设， 顶撑间距视梁的断面大小而定，一般0.8～ 1.2m，顶撑之间应设水平拉杆和剪刀撑， 使之互相拉撑成为一整体，当梁底距地面 高度大于6m时，应搭设排架或满堂红脚手 架支撑；为确保顶撑支设的坚实，应在夯 实的地面上设置垫板和楔子。
土木专业
T形梁支模
共60页 第21页
土木工程施工
⑷ 墙体模板高度较大时，应留出一侧模板分段支设，不能分 段支设时，应在浇筑的一侧留设门子板，留设方法同柱模板，门 子板的水平间距一般为2.5m。 ⑸ 为预留墙体洞口而设在模板内的内套模板要设置排气孔。
剪 力 墙 模 板 安 装
土木专业
共60页 第28页
土木工程施工
2 现浇结构中的常用模板
2.6 楼梯模板
土木专业
土木工程施工
2.4 板模板
肋形楼盖的 木模板支模
⑹ 肋形楼盖模板一般 应先支梁、墙模板，然后 将桁架或搁栅按设计要求 支设在梁侧模通长的横档 (托木)上，调平固定后再 铺设楼板模板。
土木专业
肋 的形 支楼 模盖 模 板
共60页 第26页
土木工程施工
2 现浇结构中的常用模板
2.5 墙模板
⑴ 根据边线先立一侧模板并临时支撑固定，待墙体钢筋绑扎 完后，再立另一侧模板。
⑵ 墙体模板的对 拉螺栓要设置内撑式 套管(防水砼除外)， 一是确保对拉螺栓重 复使用，二可控制墙 体厚度。
⑶ 预留门窗洞口 的模板应有锥度，安 装牢固，既不变形， 又易于拆除。
绑扎墙体 钢筋
再立另一 侧模板
先立一侧模板 并临时固定
墙体模板安装
土木专业 共60页 第27页
土木工程施工
2.5 墙模板
土木专业
轻型钢桁架
轻型钢桁架
共60页 第9页
土木工程施工
1.5 工具式支撑
⑵ 支柱：常用支柱一为顶撑，二为井架。顶撑有木制瑟琶
撑和活动式钢管支撑，活动钢管支撑的可调高度为1.5～3.6m，每 档调节高度为100mm。荷重较大或高度较大时，一般搭设扣件式 钢管井架或排架。见右图：
可调式钢管支柱
土木专业
阴角模板 U型卡
钢定型模板
土木专业
钩 头 螺 栓
对 拉 螺 栓
共60页 第4页
土木工程施工
1.1 组合式模板
1.1.2 钢木定型模板
面板由钢板改为复塑竹胶合板、 纤维板等，自重比钢模轻1/3，用钢 量减少1/2，是一种针对钢模板投资 大、工人劳动强度大的改良模板。
钢框木模板
钢框复塑竹胶合模板
土木专业
酚醛树脂胶合板模板
竹胶合板模板铺设楼面模板
土木专业 共60页 第6页
土木工程施工
1 模板的种类
1.3 模壳
是用于钢筋砼密肋楼板的一种工具式 模板。密肋楼板由薄板与间距较小的密肋 组成，模板的拼装难度大，且不经济。采 用塑料或玻璃钢按密肋楼板的规格尺寸加 工成需要的模壳，则具有一次成型、多次 周转的便利。
2.3 梁模板
⑷ 当梁的跨度≥4m时， 梁模板的跨中要起拱，起拱 高度为梁跨度的1～3‰。
大梁模板的支设
土木专业 共60页 第23页
土木工程施工
2 现浇结构中的常用模板
2.4 板模板
板模板一般面积大而厚度不大，板模板及支撑系统要保证能承 受砼自重和施工荷载，保证板不变形、不下垂。 ⑴ 底层地面应夯 实，底层和楼层立柱应 垫通长脚手板，多层支 架时，上下层支柱应在 同一竖向中心线上。 ⑵ 模板铺设方向 从四周或墙、梁连接处 向中央铺设。
2.7 大模板
大模板由面板、次肋、主肋、支撑桁架及稳定装置组成。面 板要求平整、刚度好；板面须喷涂脱模剂以利脱模。两块相对的 大模板通过对销螺栓和顶部卡具固定；大模板存放时应打开支撑 架，将板面后倾一定角度，防止倾倒伤人。 大 模 板 的 构 造
支打 撑开 架
后 倾模 存板 放
大模板的存放
土木专业 共60页 第31页
桥墩定型钢模板
共60页 第19页
土木工程施工
2.2 柱模板
高 架 桥 桥 墩 模 板 安 装
土木专业
共60页 第20页
土木工程施工
2 现浇结构中的常用模板
2.3 梁模板
梁的特点是跨度大、宽度小而高度大。梁模板及支撑系统要 求稳定性好,有足够的强度和刚度,不产生超过规范允许的变形。
⑴ 梁模板应在复核梁底标高、校正 轴线位置无误后进行。
梁下顶撑
共60页 第10页
土木工程施工
1.5 工具式支撑
散支散拆的 木工字梁顶板模板体系
组独 成立 的钢 支管 架支 系撑 统
土木专业 共60页 第11页
土木工程施工
1.5 工具式支撑
⑶ 夹具及卡具：常用的有
工具式柱箍和组合式梁卡具。柱 箍亦称定位夹箍，用角钢、槽钢、 扁钢或木方制成，是直接支承或 夹紧各类柱模的支承件。
土木专业
柱子木模板
共60页 第16页
土木工程施工
2.2 柱模板
花辨形墩柱模板拼装现场
土木专业
矩形柱模板支设现场
