水库无线监控方案
某某水库安防监控方案V
某某水库安防监控方案V一、方案概述本方案基于视频监控技术、入侵报警技术和安全管理系统，构建一个全方位、多层次的水库安防监控系统。
通过视频监控实时监测水库周边环境，并结合入侵报警技术，对异常行为进行及时报警，同时通过安全管理系统对监控数据进行集中管理和分析，实现对水库安全的全面管理。
二、方案设计1.视频监控系统视频监控系统是本方案的核心部分，用于实时监测水库的各个关键区域和周边环境。
根据水库的具体情况，设置固定摄像头和云台摄像头，覆盖水库的进出口、泄洪口、水位监测点、监控中心等关键区域。
摄像头采用高清图像传感器，保证监控画面的清晰度和细节捕捉能力。
2.入侵报警系统入侵报警系统通过布设红外探测器、震动传感器和门磁传感器等设备，对水库周边环境进行监测。
一旦发现有人员或物体闯入禁区，系统立即触发报警，同时将相关信息发送给安全管理系统和相关人员。
3.安全管理系统安全管理系统是对监控数据进行集中管理和分析的核心平台。
该系统采用网络接入方式，实现与视频监控系统和入侵报警系统的数据交互。
通过该系统，可以实时查看监控画面、回放录像、查看报警记录，并对监控数据进行分析和挖掘，发现潜在的安全隐患。
4.火灾报警系统针对水库可能发生的火灾风险，布设相应的火灾报警系统。
该系统通过烟雾探测器、温度传感器等设备，对水库内的温度、烟雾等指标进行实时监测，一旦发生火灾，立即触发报警，并将报警信息发送给安全管理系统和相关人员。
5.通信与联动控制为了确保安防监控系统的可靠性和高效性，需要对各个子系统进行联动控制。
通过网络通信，将各个子系统连接起来，实现实时数据传输和联动控制。
比如，当视频监控系统检测到异常行为时，自动触发入侵报警系统，同时将相关监控画面发送给安全管理系统。
三、方案优势1.全方位覆盖：通过布设多个摄像头和传感器，实现对水库各个区域的全方位监控。
2.实时报警：通过入侵报警系统和火灾报警系统，实现对异常行为的实时报警，及时采取相应措施。
水库、水电站智能化监控系统解决方案
水情及视频无线监控解决方案第 1 页共16 页目录1、行业背景 (3)1.1行业背景 (3)1.2行业现状及需求分析 (3)1.3建设目标及重要意义 (3)2、系统架构 (3)2.1体系架构 (4)2.2技术架构 (4)3、特色方案 (7)4、系统功能模块介绍 (8)4.1系统组成 (8)4.2宏电DVS介绍 (9)4.3平台软件介绍 (10)4.4客户端介绍 (11)4.5服务器操作系统 (12)4.6服务器数据库 (12)4.7服务器 (12)4.8摄像机 (12)5、技术优势及系统特点 (13)5.1技术优势： (14)5.2系统特点 (14)6、服务承诺 (15)7、成功案例 (16)1、行业背景1.1行业背景水库作为国家的重要资产，在水的管理方面具有着举足轻重的作用。
对水库实行科学、安全、自动的管理，在现阶段已是一个符合国情而又非常迫切的要求。
由于水库的面积广大、地形复杂等原因，实现有线的监控管理难度很大，我公司提出了无线远距离实时图像监控的合理化建议。
1.2行业现状及需求分析水库拟实现无人执守及安全监控，要求实现以下功能：•汛期的水库安全防卫工作，时刻注意水库的水位，如果水位到了警戒线，有了险情，马上报警。
•水库重点区域的防范，随时注意闸门、大坝的正常工作和稳固程度。
•水库水面情况的实时远端监控：水面上是否有漂浮物（如白色垃圾）、漂流物（如泄漏的原油）。
•水库水岸情况的实时远端监控：岸上的物体（如人、兽）是否进入危险区（如闸门口、大堤上），是否有可疑的情况（如有人想要破坏水库）。
•能够随时检测水库中水的水质，并将信息传到远端，发现水质超标，马上报警。
•库天气情况的实时监控。
1.3建设目标及重要意义建设的目标是提供一个包含前端采集设备，服务器和客户端的河道水库水情无线监控系统，该系统可实时查看水库各地的视频图像和水位信息。
前端设备包括DVS，摄像头，水位传感器和遥测终端机。
水位信息和视频图像以EVDO无线网络发送；服务器提供数据中转，用户权限管理等；客户端提供用户查看水位信息和视频的界面。
水库监测系统方案
水库监测系统方案1. 引言水库是重要的水利工程项目，对于水资源的储存和调度起着至关重要的作用。
然而，由于水库在工程设计和运维中面临许多潜在的风险和灾害，如泄洪、溃坝等，因此需要建立一套可靠的水库监测系统来保障水库安全。
本文将介绍一种水库监测系统的方案。
2. 系统架构水库监测系统主要由传感器、数据采集器、数据传输设备、数据处理服务器和数据显示终端组成。
2.1 传感器传感器是水库监测系统的核心部件，用于感知并采集水库的各项参数数据。
常用的传感器包括水位传感器、温度传感器、压力传感器、倾斜传感器等。
这些传感器应具备高精度、高稳定性和抗干扰能力。
2.2 数据采集器数据采集器用于将传感器采集到的数据进行采集并存储。
数据采集器一般具备多个输入通道，可接入多个传感器，采集器需要提供稳定的电源和存储设备。
采集器还需要具备数据压缩和传输的能力。
2.3 数据传输设备数据传输设备用于将采集到的数据传输到数据处理服务器。
传输设备可以采用有线或无线传输方式。
对于远程或移动的水库，无线传输方式更为适用；而对于已有有线网络覆盖的水库，有线传输方式即可。
2.4 数据处理服务器数据处理服务器是整个水库监测系统的核心，负责接收、解析和存储来自数据采集器的数据，并进行数据分析和处理。
数据处理服务器需要具备较高的计算能力和存储能力。
同时，数据处理服务器还需要能够实时监测水库的工作状态，并能够根据预设的规则进行报警和控制。
2.5 数据显示终端数据显示终端用于将处理后的数据展示给水库运维人员。
数据显示终端可以是电脑、手机、平板等设备，以便运维人员能够随时随地监测水库的运行状态。
数据显示终端需要提供用户友好的界面和实时的数据更新功能。
3. 系统功能水库监测系统的功能主要包括数据采集、数据传输、数据存储、数据分析和报警控制。
3.1 数据采集系统通过传感器实时采集水库的各项参数数据，如水位、温度、压力等。
传感器的采集频率可以根据实际需求进行设置。
水库安装监控实施方案
水库安装监控实施方案一、前言。
水库是重要的水利工程，对于水库的安全监控是至关重要的。
为了确保水库的安全运行，必须采取有效的监控措施。
本文将就水库安装监控实施方案进行详细介绍，希望对相关工作人员有所帮助。
二、水库安装监控的必要性。
水库是储存大量水源的重要设施，一旦发生事故，将会对周边地区造成严重影响。
因此，对水库进行监控是非常必要的。
通过监控系统，可以实时监测水库的水位、温度、压力等参数，及时发现异常情况，并采取相应的措施，确保水库的安全运行。
三、监控设备的选择。
1. 水位监测设备，选用高精度的水位传感器，能够实时监测水库水位的变化，并将数据传输至监控中心。
2. 温度监测设备，选择具有高灵敏度的温度传感器，能够准确监测水库水温的变化，及时发现异常情况。
3. 压力监测设备，采用高精度的压力传感器，能够监测水库的压力变化，及时掌握水库的运行状态。
4. 监控中心设备，选择性能稳定、可靠性高的监控中心设备，能够实时接收并处理监测数据，并能够进行远程监控和操作。
四、监控系统的布设。
1. 水位监测点的布设，根据水库的实际情况，合理布设水位监测点，覆盖水库的主要区域，确保监测的全面性和准确性。
2. 温度监测点的布设，根据水库的特点，布设温度监测点，覆盖水库的各个关键部位，确保能够及时监测到水温的变化。
3. 压力监测点的布设，根据水库的结构特点，布设压力监测点，覆盖水库的重要部位，确保能够监测到水库的压力变化。
4. 监控中心的布设，建设监控中心，配备专业的监控人员，确保能够及时接收并处理监测数据，以及进行远程监控和操作。
五、监控系统的运行管理。
1. 定期检查维护，对监控设备进行定期检查和维护，确保设备的正常运行。
2. 数据分析处理，对监测数据进行定期分析处理，及时发现异常情况，并采取相应的措施。
3. 应急预案，建立水库监控的应急预案，一旦发现异常情况，能够迅速做出应对措施，确保水库的安全。
4. 人员培训，对监控人员进行专业培训，提高其应对突发事件的能力和水库监控的专业水平。

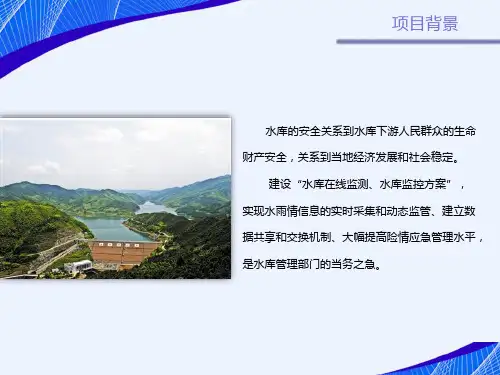

水库在线监测水库监控方案
1.信息列表显示
4
实时在线监测 2.单个测点详细显示
3.远程设参
5
历史记录管理
1.监测记录管理 2.报警记录管理
6
报表曲线管理
1.报表管理 2.曲线分析
1.系统信息管理日志
2.测点信息管理日志
7
日志管理
3.短息通知日志
4.测点操作日志
5.参数设置日志
1）主界面为水库测点列表，直观显示各测点位置分别情况、水位、雨量及警 戒状态，并以各种不同颜色表示警戒状态。 2）通过鼠标选择测点可直接进入测点详细信息显示界面，内容包括：测点的 基本信息及最新监测数据显示、即时召测、控制拍照功能。
DATA-6311
硬件配置：6路PI、4路DI、4路AI 、3路 DO、2路串口。 存储容量：4M。 供电电源：10V～30V DC。 功 耗：待机电流<0.1mA/12V； 在线电流≤6mA/12V； 发送电流≤60mA/12V； 实时在线平均电流≤10mA/12V。 工作环境：温度：-40～+85℃； 湿度：≤95%。 安装方式：导轨式。 外形尺寸：145x100x65mm。
系统构成及功能
GPRS低功耗测控终端(DATA-6311)是为满足水利水文行业遥测需求， 集数据采集、传输、存储功能于一体的遥测终端设备。它以高性能低功耗 ARM微控制器为核心，具备多个传感器接口和通信接口，并内置GPRS传输 模块，功能全面，性能稳定可靠，特别适用于水库水雨情监测现场。
主要功能
GPRS低功耗测控终端
方式。为防止蓄电池电压过电或欠压现象，应配置相应
太
的充电控制器进行钳位控制。
阳
能
供
电
系
统
设备 功耗
智慧水利大坝监控系统设计方案
智慧水利大坝监控系统设计方案智慧水利大坝监控系统的设计方案一、引言水利大坝在水资源的调配、防洪、发电等方面起着重要作用。
为了确保大坝的安全运行和提高运维效率，设计一个智慧水利大坝监控系统至关重要。
本文将详细介绍智慧水利大坝监控系统的设计方案。
二、系统架构智慧水利大坝监控系统采用分布式架构，包括传感器、数据采集设备、数据中心和用户端等组成。
传感器实时监测水位、流量、温度等信息，并通过数据采集设备将数据传输给数据中心。
数据中心对数据进行处理、分析并进行存储，用户端通过网络访问数据中心，实现对大坝状态的监控和管理。
三、系统功能1. 实时监测功能：通过传感器实时监测大坝的水位、流量、温度等信息，并将数据上传至数据中心。
2. 数据分析功能：数据中心对传感器采集的数据进行分析，提取关键信息并进行处理，如预测洪水发生的可能性等。
3. 预警功能：系统根据分析结果，当出现异常情况时及时发出预警，以便采取相应措施防止事故的发生。
4. 远程控制功能：用户端可以通过网络对大坝进行远程控制，如开关闸门、调节水位等。
5. 数据展示功能：用户端可以实时地查看大坝的状态信息，并进行数据的可视化展示，如曲线图、地图等。
四、系统设计1. 传感器选择：根据大坝的具体情况选择合适的传感器，如水位传感器、流量传感器、温度传感器等，确保数据的准确性和可靠性。
2. 数据采集设备选择：根据传感器的输出信号选择适合的数据采集设备，确保能够稳定地将传感器采集到的数据上传至数据中心。
3. 数据中心设计：数据中心需要拥有强大的数据处理和分析能力，提供实时的数据存储和查询功能。
同时，还需要具备高可靠性和安全性，以避免数据丢失和安全风险。
4. 用户端设计：用户端需要提供友好的界面和操作方式，以方便用户查看大坝状态和进行远程控制。
同时，还要支持多平台的使用，如PC、手机、平板等。
五、安全保障为保障智慧水利大坝监控系统的安全稳定运行，需要采取以下安全保障措施：1. 数据备份：定期对数据进行备份，以防止数据丢失。
水库监控无线传输网络解决方案
水库监控无线传输网络解决方案一、无线传输网络设计监控无线传输网络平面图监控无线传输网络拓扑图二、方案配置说明根据下列无线网络方案设计和详细配置，可以满足无线监控网络的需求。
设计共采用1台波迅WBS-5800基站，5个远端站WCPEN5完成监控无线回传，实现各监控点无线联网，统一监视控制。
监控中心和监控点需要架设高杆，一般采用水泥杆或60~80mm直径钢管（钢管为7字型）。
1）采用1台WBS-5800 基站，覆盖整个水库。
1台基站提供5~10路视频数据传输，设计中为满足实际带宽的需求，接入的远端站建议少于10台，可实现高质量回传。
WBS-5800基站带宽采用业界最先进的BeamForming（空间自适应波束赋形）技术，以及独有的领先的SDMA（空分多址）技术，通过6套智能天线阵列射频发射装置，提供显著高于普通无线AP的更大回传范围，具有优秀的非视距传输能力和室内穿透力。
无线回传网络链路质量、传输距离、非视距能力和稳定性都处于业界领先水平。
2）一个监控点安装1个远端站（WCPEN5），5个监控点共采用5个远端站。
3）WBS-5800基站得益于独有的领先的SDMA（空分多址）技术，以及强大的非视距传输能力和优秀的室内穿透性，优秀的抗干扰能力等一系列独特的技术，保证强健的无线网络通信。
WBS-5800基站组成的无线网络可以提供超过25Mbps的链路总带宽，满足用户实际需求。
波迅无线回传网络在远距离、点对多点、高带宽、非视距的回传应用环境中，使用更为经济，无线网络整体利用率和效费比高。
4）WBS-5800基站在网络接入上通过5类网线连接监控室交换机，接入监控机房局域网就可以了。
远端站（WCPEN5）同样通过5类网线连接视频服务器或交换机，将摄像机的视频数据回传。
5）WBS-5800基站的具体安装位置需要安装在监控中心的制高点。
原则上，建议基站安装在较高的位置，高于安装建筑物楼顶2米以上，距离安装塔架或建筑外墙1米以上，从而达到最优的回传效果。
水库环境保护视频监控方案
水库环境保护视频监控方案随着社会和技术的发展，水库的环境保护越来越得到人们的重视。
为了实现水库环境的可持续发展，保障水质安全，提高水库管理效率，视频监控技术被广泛应用于水库环境保护管理中。
本文将提出一种水库环境保护视频监控方案。
一、现状分析水库作为重要的生产和生活用水及防洪调水设施，其环境保护非常重要。
在水库周围，存在着大量的农业活动、工业企业、建筑施工等。
这些活动会产生大量的污染物，严重影响水库水质和环境。
监测水库周围的环境，保障水质安全及水库环境是非常必要的。
传统的环境监测方法往往需要大量人力和物力，监测范围有限，效率低下。
而视频监控技术则可以实现对水库周围环境的全方位监测，通过数字化技术可快速准确判断水污染物来源，及时采取有效措施。
二、视频监控方案1. 设备选型在水库周围设置视频监测设备，需要考虑安装位置，辐射范围，设备类型，控制设备，数据采集等问题。
针对水库的监测需求和现有技术和设施，提出以下视频监测设备的配置方案：设备包括监测摄像头、硬盘录像机、数据收集终端、调度控制台。
（1）监测摄像头：摄像头是视频监控系统中最关键的设备。
可以通过布置在水库周围的摄像头，实现对水库周围生态环境的全方位监控，应当根据监控范围选择合适的画质和性能的摄像头。
摄像头应具有夜视功能，可以在不利的光照条件下拍摄出清晰的图像。
另外，摄像头应保证使用寿命长、品质稳定。
（2）硬盘录像机：安装硬盘录像机，可以通过实时录制和存储监测视频，保证监测数据的真实性和完整性，并在需要时进行查看和分析。
硬盘录像机应当安装在稳固的统一机柜中，方便管理和维护。
（3）数据收集终端：数据收集终端作为关键的前端硬件设备，主要负责数据的采集和传输。
终端设备应选用防水、防尘、防电磁干扰的设备，可通过有线、无线、4G等方式与视频监控中心进行通信。
（4）调度控制台：调度控制台用于管理和控制所有的视频监控系统组件，实现对视频预览、录制、回放、存储、储存管理操作等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水库无线监控方案（数字网桥）
一、概述
我国是水资源丰富的大国，有着大大小小数量众多的水库，这些水库在防洪减灾和水环境保护中起着重要作用，因此对水库实行科学、安全、自动化的管理，已经成为了非常迫切的需求。
由于水库的面积广大、所处地形复杂，要通过线缆的架设来实现监控系统的建立难度很大，为此采用无线监控来做水库监控是势在必行的。
二、水库无线监控系统实现功能
1、汛期的水库安全防卫工作，时刻注意水库的水位，如果水位到了警戒线，有了险情，马上报警。
2、水库重点区域的防范，随时注意闸门、大坝的正常工作和稳固程度。
3、水库水面情况的实时远端监控：水面上是否有漂浮物（如白色垃圾）、漂流物（如泄漏的原油）。
4、水库水岸情况的实时远端监控：岸上的物体（如人、兽）是否进入危险区（如闸门口、大堤上），
是否有可疑的情况（如有人想要破坏水库）
5、能够随时检测水库中水的水质，并将信息传到远端，发现水质超标，马上报警。
6、对水库天气情况的实时监控
7、、远端控制中心与水库现场的语音通讯，遇到情况时能够做到远距离的指挥工作。
8、可以在监控室直接对水库的闸门进行控制，进行水资源调配。
三、系统方案
整套监控系统主要由三个部分组成：前端部分、传输部分、中心部分。
1、前端部分前端主要由摄像机、高速球、云台、防护罩、视频编码器、以及整个前端的避雷、安装
支架和基础设施组成
A、摄像机的选取：一般采用高清晰度、低照度的彩色摄像机或高速球；监控范围大的地方，采
用高倍数长焦距镜头；防护罩可选择带雨恒温装置的，大小容得下摄像机和长焦距镜头。
B、云台的选取：选择耐用、稳定性高、抗风能力强。
当选取的镜头和都很大时，要选择大型云
台，载重量要大于60公斤。
为了实现操控的灵活性，选择带有预置位的云台，配合可预置位的长焦距镜头工作。
有预置位的云台镜头，可实现对事故多发地区的重点监视监控，使整个
监控系统有的放矢。
C、视频编码器的选取：由于本采用数字无线的方式来进行传输，前端最好也直接采用数字高清
摄像机，但有一些要求特殊的地方必须采用特种摄像机，则可以采用摄像机+视频服务器的方式，将模拟信号转为数字信号再进行传。
一般选择VS系列D1视频编码器，这款高性能的网络视频编解码产品，用于以太网实时传输数字音视频的多媒体服务器，它能通过以太网（局
域网／广域网）将实时的图像和声音同时通过网络传输；VS601HD系列D1视频编码器用于需要接入多路摄像机的前端监控点，提供灵活的高性能视音频接入解决方案。
D、避雷：避雷主要是由视频防雷、电源防雷、天馈防雷组成。
视频防雷器是浪涌保护器中较为
常用的一种，是内部防雷的重要体现，也属于弱电系统的范畴。
主要是为了避免视频监控系
统遭受沿线路感应过来的雷电流而加装的防雷产品。
天馈防雷器是浪涌保护器的一种，主要
是针对馈线所采取的防雷保护。
电源防雷是防止雷电和其他内部过电压侵入设备造成损坏。
天馈防雷器又称天馈信号防雷器，天馈避雷器，天馈线路防雷器，天馈线路避雷器。
在实际
选择上，产品的频率范围，插入损耗，最大放电电流等参数是首要考虑的因素。
2、传输部分整个监控系统由VM5800WN-19天线一体化高带宽远距离无线网桥、高清网络摄像机（或
者特种摄像机）、远距离骨干网网组成。
即：不同的监控点采集到的图像，通过天线一体化无线网桥VM5800WN-19信道调制、发送，在水库监控室楼顶用一台或者多台VM5800WN-19点对点或者点对多接收前方传回的信号后通过交换机，进NVR或者电脑进行管理、存储。
同时，还可以分出一路通过远距离骨干网网桥传回远端如水利局的总调度室，在那里也可以显示前端摄像机拍摄到的实时画面、调到已存储的画画。
3、中心部分监控指挥中心是整个系统的控制、图像显示、图像录像中心，监控中心能向指挥调度人员
提供全面的、清晰的、可操作的、可录制、可回放的现场实时图像
中心设备（水库监控中心视频监控管理系统）由视频解码器解压缩，最后还原模拟的视频信号，也可微波解扩后通过电脑安装相应的解码软件，用电脑（PC式硬盘录像机）软解压视频，而且电脑还支持录像，回放，管理，云镜控制，报警控制等功能。
中心设备由视频解码器、监视墙、PC监控主机、主监视器、主/分控键盘等组成。
水库无线监控系统将现场采集的数据、图像、声音、视频等基础信息实时传送到监控中心，极大地提高测报工作的精确度，改善传统监测的工作质量，实现真正意义的实时水文信息的采集、监控和统一管理。
4、示意图如下：
示意图如下：
如果库区监控中心具备网络条件，也可以通过Internet直接将图像上载到网络，这样，在任何一台可以上网的终端上都可以通过云服务看到实时的画面情况，示意图如下：
四、系统效果
经过多个水利部门实际系统应用，在多雨的地区水库防汛，河流重要河段的水流、水质监控，水库的无人执守、远端控制、闸门的自动化升降，水库无线监控系统完全满足水利部门对于监控系统各项技术指标的要求，具有技术先进性、实用性、稳定性和操作简便的特点，已经适合大面积推广，让科技给人们带来更多安全和方便。
水库站点在地理布局上一般分布较广且地形复杂、位置偏僻，与监控中心相距较远，利用传统的有线连接方式，不仅成本高昂、施工周期长，且往往因河流山脉等障碍而难以架设线缆，更重要的是，有线传输的抗灾性比较差，在大风、暴雨、决口等恶劣环境下，有线线路极易遭到破坏，水文监测信息将无法及时传递，难以满足水文信息安全防范的高可靠性要求。
水库无线监测系统，抗灾性比较好，确保水文信息采集系统在各种恶劣天气情况下，都能正常运行；安装方便，无需铺设网络电缆，可大量节省投资；具有极强的灵活性和可扩充性，通过在需要监测的地点架设监控摄像设备和无线基站，迅速实现系统的拓展。
