浅谈10KV变压器的保护配置和熔断器的使用运行和维护
10千伏变压器保护的配置原则
10千伏变压器保护的配置原则1. 引言10千伏变压器是电力系统中的重要设备，负责将高压输电线路传输的电能转换为低压电能供给用户使用。
为了确保变压器的安全运行和延长其使用寿命，必须配置适当的保护装置。
本文将介绍10千伏变压器保护的配置原则，包括保护装置的种类、配置位置、设置参数等。
2. 保护装置的种类10千伏变压器的保护装置主要包括继电保护装置和断路器。
继电保护装置通过感知变压器的电流、电压、温度等参数，及时发出保护动作信号，以保护变压器免受过载、短路、接地故障等影响。
断路器则用于切断故障电路，防止故障扩大。
3. 保护装置的配置位置3.1 主保护装置：主保护装置应安装在变压器的高压侧和低压侧，以实现对变压器的全面保护。
主保护装置可根据实际情况配置多个，以提高可靠性。
3.2 辅助保护装置：辅助保护装置主要用于对主保护装置的辅助保护和监测。
辅助保护装置可配置在变压器的控制柜中，与主保护装置通过通信线路连接。
3.3 附加保护装置：附加保护装置包括温度计、湿度计、氢气检测仪等，用于监测变压器的工作环境和绝缘状态。
4. 保护装置的设置参数4.1 过流保护：过流保护装置用于检测变压器的电流是否超过额定值，一旦超过则发出保护信号。
过流保护的设置参数应根据变压器的额定电流和短时电流容量进行配置。
4.2 过载保护：过载保护装置用于检测变压器的负载情况，一旦超过额定负载，则发出保护信号。
过载保护的设置参数应根据变压器的额定负载能力进行配置。
4.3 短路保护：短路保护装置用于检测变压器的短路故障，一旦发生短路，则发出保护信号。
短路保护的设置参数应根据变压器的短路容量和短路电流进行配置。
4.4 接地保护：接地保护装置用于检测变压器的接地故障，一旦发生接地，则发出保护信号。
接地保护的设置参数应根据变压器的接地电流进行配置。
4.5 过温保护：过温保护装置用于检测变压器的温度是否超过额定温度，一旦超过则发出保护信号。
过温保护的设置参数应根据变压器的额定温度和温升特性进行配置。

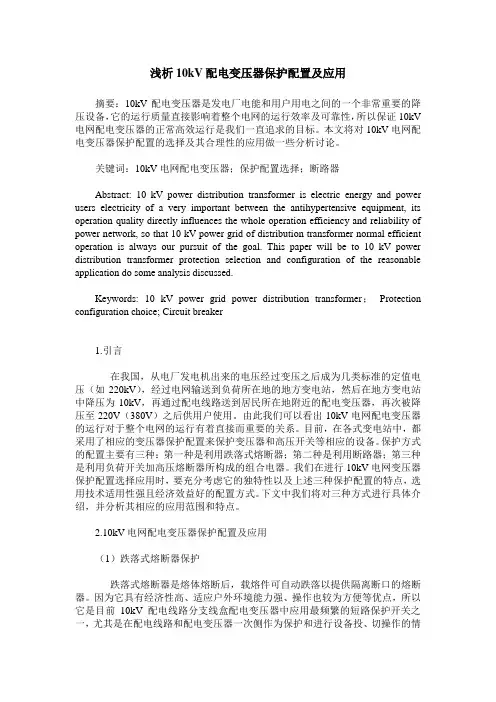

浅析10kV配电变压器保护配置及应用
浅析10kV配电变压器保护配置及应用摘要：10kV配电变压器是发电厂电能和用户用电之间的一个非常重要的降压设备，它的运行质量直接影响着整个电网的运行效率及可靠性，所以保证10kV 电网配电变压器的正常高效运行是我们一直追求的目标。
本文将对10kV电网配电变压器保护配置的选择及其合理性的应用做一些分析讨论。
关键词：10kV电网配电变压器；保护配置选择；断路器Abstract: 10 kV power distribution transformer is electric energy and power users electricity of a very important between the antihypertensive equipment, its operation quality directly influences the whole operation efficiency and reliability of power network, so that 10 kV power grid of distribution transformer normal efficient operation is always our pursuit of the goal. This paper will be to 10 kV power distribution transformer protection selection and configuration of the reasonable application do some analysis discussed.Keywords: 10 kV power grid power distribution transformer；Protection configuration choice; Circuit breaker1.引言在我国，从电厂发电机出来的电压经过变压之后成为几类标准的定值电压（如220kV），经过电网输送到负荷所在地的地方变电站，然后在地方变电站中降压为10kV，再通过配电线路送到居民所在地附近的配电变压器，再次被降压至220V（380V）之后供用户使用。
10kV配电变压器保护配置及应用
浅析10kV配电变压器保护配置及应用摘要：10kv配电变压器是发电厂电能和用户用电之间的一个非常重要的降压设备，它的运行质量直接影响着整个电网的运行效率及可靠性，所以保证10kv电网配电变压器的正常高效运行是我们一直追求的目标。
本文将对10kv电网配电变压器保护配置的选择及其合理性的应用做一些分析讨论。
关键词：10kv电网配电变压器；保护配置选择；断路器abstract: 10 kv power distribution transformer is electric energy and power users electricity of a very important between the antihypertensive equipment, its operation quality directly influences the whole operation efficiency and reliability of power network, so that 10 kv power grid of distribution transformer normal efficient operation is always our pursuit of the goal. this paper will be to 10 kv power distribution transformer protection selection and configuration of the reasonable application do some analysis discussed.keywords: 10 kv power grid power distribution transformer；protection configuration choice; circuit breaker中图分类号：tm6文献标识码：a 文章编号：1.引言在我国，从电厂发电机出来的电压经过变压之后成为几类标准的定值电压（如220kv），经过电网输送到负荷所在地的地方变电站，然后在地方变电站中降压为10kv，再通过配电线路送到居民所在地附近的配电变压器，再次被降压至220v（380v）之后供用户使用。

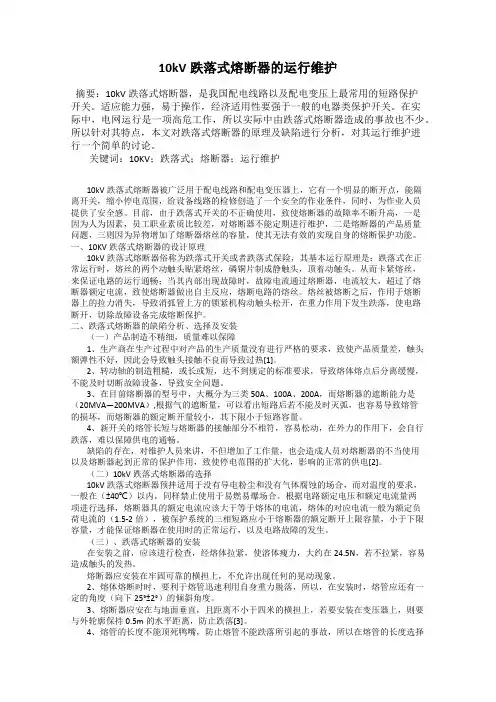

10kV跌落式熔断器的运行维护
10kV跌落式熔断器的运行维护摘要：10kV跌落式熔断器，是我国配电线路以及配电变压上最常用的短路保护开关。
适应能力强，易于操作，经济适用性要强于一般的电器类保护开关。
在实际中，电网运行是一项高危工作，所以实际中由跌落式熔断器造成的事故也不少。
所以针对其特点，本文对跌落式熔断器的原理及缺陷进行分析，对其运行维护进行一个简单的讨论。
关键词：10KV；跌落式；熔断器；运行维护10kV跌落式熔断器被广泛用于配电线路和配电变压器上，它有一个明显的断开点，能隔离开关，缩小停电范围，给设备线路的检修创造了一个安全的作业条件，同时，为作业人员提供了安全感。
目前，由于跌落式开关的不正确使用，致使熔断器的故障率不断升高，一是因为人为因素，员工职业素质比较差，对熔断器不能定期进行维护，二是熔断器的产品质量问题，三则因为异物增加了熔断器熔丝的容量，使其无法有效的实现自身的熔断保护功能。
一、10KV跌落式熔断器的设计原理10kV跌落式熔断器俗称为跌落式开关或者跌落式保险，其基本运行原理是：跌落式在正常运行时，熔丝的两个动触头贴紧熔丝，磷铜片制成静触头，顶着动触头。
从而卡紧熔丝，来保证电路的运行通畅；当其内部出现故障时，故障电流通过熔断器，电流较大，超过了熔断器额定电流，致使熔断器做出自主反应，熔断电路的熔丝。
熔丝被熔断之后，作用于熔断器上的拉力消失，导致消弧管上方的锁紧机构动触头松开，在重力作用下发生跌落，使电路断开，切除故障设备完成熔断保护。
二、跌落式熔断器的缺陷分析、选择及安装（一）产品制造不精细，质量难以保障1、生产商在生产过程中对产品的生产质量没有进行严格的要求，致使产品质量差，触头额弹性不好，因此会导致触头接触不良而导致过热[1]。
2、转动轴的制造粗糙，或长或短，达不到规定的标准要求，导致熔体熔点后分离缓慢，不能及时切断故障设备，导致安全问题。
3、在目前熔断器的型号中，大概分为三类50A、100A、200A，而熔断器的遮断能力是（20MVA—200MVA）,根据气的遮断量，可以看出短路后若不能及时灭弧，也容易导致熔管的损坏，而熔断器的额定断开量较小，其下限小于短路容量。
浅谈10kV配电变压器的保护配置方式
、
跌落式熔 断器保 护
１ 跌落式熔 断器 的特点 。
跌落式熔断器是 １ｋ 配电变压 器最常用 的一种短 路保 二相短路居多 ，故熔断器也 以熔断一相 、二相居多。但任 一 Ｖ ０ 护开 关， 具有 经济、操作方便 、 它 适应户 外环 境性强等特点 ， 相 熔 断 后 ，撞 针 触 发 负 荷 开 关 的 脱 扣 器 ，都 引 起 负荷 开 关 三
一
２ 负荷 开关加熔 断器组合电器的保护特性 ． （ ）负荷开关加熔断器组合 电器可 以开 断至 ３ ．ｋ 的 １ １５ Ａ
短 路 电流 ，其基本 特征 是依 赖熔断器 熔 断触发撞 针动作 于 负荷 ： 开关。熔断器 是分相熔 断，其熔断是 因短 路 电流熔 断。 在配 电网系统 内的短路有 单相、二相 、三相 短路 ，且单相 、
引起熔管烧毁 、爆炸等事故 。
被广泛应用于 １ｋ Ｖ配 电变压器 一次侧作为保护和进行设备 相联动 ，其顺序总是先熔断熔丝 ，后断负荷 开关。在 单相 或 ０ 投 、切操 作之用 。因其有 一个 明显 的断 开点 ，具备 了隔离 二相熔断时 ，开关未断开前 ，未熔断相还有 电流 ，负荷开 关
仅 开 关 的功 能 ，给 检 修 设 备 创 造 了 一 个 安 全 作 业 环 境 ，增 加 此 时 ： 是 切 断 负 载 电流 ，还 要 切 断 未 熔 相 的 电流 。 这 个 电
变压器保护配置及运行规定详细讲解
变压器保护配置及运行规定详细讲解变压器保护是保障变压器正常运行和延长其使用寿命的重要手段之一、变压器保护配置及运行规定涉及到多个方面，包括保护原理、保护装置的选择和设置、保护参数的设定和调整等。
下面将详细讲解变压器保护配置及运行规定。
1.保护原理变压器的常见故障有过电压、过电流、短路、漏电等。
为了有效地防止和限制这些故障对变压器造成的损害，变压器保护主要采用继电保护原理。
继电保护可分为电流保护、电压保护、差动保护、绝缘保护、过温保护等。
2.保护装置的选择和设置（1）电流保护装置：变压器电流保护装置是最基本的保护装置。
常见的电流保护装置有熔断器、断路器、电流继电器等。
根据变压器的额定电流和故障电流的大小，选择合适的电流保护装置，并根据装置的特性进行合理的设置和调整。
（2）电压保护装置：变压器电压保护装置主要用于检测变压器的过电压和欠电压情况。
常见的电压保护装置有电压继电器、电压过滤器等。
通过设置合理的过电压和欠电压保护参数，可有效地保护变压器。
（3）差动保护装置：差动保护装置用于检测变压器的短路故障。
常见的差动保护装置有电流差动继电器、比率差动继电器等。
差动保护装置通常需要配合电流互感器和电压互感器来实现。
（4）绝缘保护装置：绝缘保护装置主要用于检测变压器的绝缘状态。
常见的绝缘保护装置有绝缘监测仪、绝缘电阻测试仪等。
绝缘保护装置可通过设置绝缘电阻阈值和回路电流阈值等参数来实现。
（5）过温保护装置：过温保护装置主要用于检测变压器的温度。
常见的过温保护装置有温度继电器、温度传感器等。
通过设置合理的温度保护参数，可及时发现变压器的过温情况。
3.保护参数的设定和调整保护参数的设定和调整是变压器保护配置的关键环节。
保护参数的设定应根据变压器的额定参数、运行条件和保护要求等因素综合考虑。
一般来说，保护参数的设定应满足以下原则：（1）设定值的选择要合理，既要满足保护的快速可靠性要求，又要避免误动作。
（2）设定值应考虑变压器的额定容量、短路能力和运行状态等因素。
浅析10KV配电变压器保护配置方式的选择
但这种方式也有其 自身应用的局限性，现分述如下。 对于短路故障电流 的开断均 以损坏熔断器为代价 ， 且动作电流、时间无法人为确定。 例如当要求 ６
倍额 定 电流时 ０５ 动作 、 ｌ ．ｓ ０倍额 定 电流 时 Ｏ 动作 ， ｓ 则负荷 开关 组合 电器是 无法满 足用 户要求 的 。 负荷 开关 开 断转移 电流 的能 力取 决于 负荷 开关 的开 断速度 ，若 开 断 时间短 ，则 开断 电流大 （ 气 产
为进线保护比较妥善。
３ 用断路器作 为变压器保护
真 空断路器 是大容 量 １Ｋ 配 电变 压器 主要 一种 短路保 护开 关 ，因其 开断容 量大 、分 断次数 多 ， ０Ｖ 广泛 地应 用于 变压 器保护 。断路器 具 备所 有保 护功 能与操 作 功 能 ，但 价格 相对 昂贵 。当油 浸变 压器 容
断后，撞针触发负荷开关的脱扣器，都引起负荷开关三相联动，其顺序总是先熔断熔丝，后断负荷开 关。在单相或两相熔断时，负荷开关未断开前 ，未熔断相还有电流，负荷开关此时不仅是切断负载电
收稿 日期：２ １．０３ ０ １１．１
２ ０
浅析 １Ｋ 配『变 器保护配置方式的选择 ０Ｖ 乜
流 ，还要 切断 未熔 相 的电流 。这个 电流 称作 转移 电流 ，其 值是 个变 量 ，但 火 于负 荷开 关的额 定 电流 。 转移 电流 的大 小取 决于变 压 器容量 和 短路状 态 。采用 负荷 开关 加熔 断器 组合 电器 作为变 压 器保护 ，一 般都 不再 进行 具体 的 没计 和对 短路 电流 和继 电保护整 定计 算 ，直接 选用 设备 厂提 供 的成 套 设备 即可 。
量等于或大于 ８０ Ｖ 、干式变压器容量等于或大于 １０ Ｋ Ａ，应采用真空断路器保护。断路器在 电 ０Ｋ Ａ ００ Ｖ 力系统中主要用来分断正常负荷电流和故障时的短路电流， 为了实现 自动分断故障时短路 电流的功能，
浅谈10kv配电线路的运行维护与检修
浅谈10kv配电线路的运行维护与检修10kv配电线路是指额定电压为10千伏的配电线路。
它是城市及工业用电的主要配电线路之一，对于城市的正常运行和人民生活起着至关重要的作用。
由于长期运行和环境等因素的影响，10kv配电线路存在一定的运行维护和检修问题。
本文将从运行维护和检修两个方面来谈谈10kv配电线路的相关问题。
一、运行维护1.1 定期巡检10kv配电线路的定期巡检是保证其正常运行的重要手段之一。
巡检主要包括线路杆塔、绝缘子、导线等部件的检查和修复工作。
特别是在恶劣环境下，如雨雪天气和沿海地区等，巡检的频率应加大，以确保线路的安全可靠运行。
1.2 清洁工作10kv配电线路周围的植被、垃圾等杂物的堆积，容易导致线路的短路故障或火灾。
对线路周围的清洁工作也必不可少，定期清理周围的杂物，保持线路周围的通畅和干净，有助于提高线路的安全可靠性。
1.3 安全标志在10kv配电线路的运行中，必须建立起完善的安全标志系统，对线路的危险部位进行标识，并设置安全警示标志，以提醒人们注意线路的危险性，避免发生意外事故。
1.4 设备维护定期对10kv配电线路的设备进行维护，例如变压器、开关设备等，确保设备处于良好的工作状态，减少线路故障发生的可能性。
二、检修工作2.1 预防性检修预防性检修是指在线路出现故障之前进行的检查和修复工作。
通过定期对线路进行检修，可以发现和排除一些潜在的故障隐患，避免故障的发生，确保线路的安全稳定运行。
2.2 故障排除当10kv配电线路出现故障时，需要及时进行故障排除工作。
首先要对故障部位进行定位，然后根据具体情况展开修复工作，以最短的时间内恢复线路的正常运行。
在检修过程中，需要对线路的设备和部件进行修复和更换工作。
修复工作的质量直接影响着线路的安全可靠性，需要严格按照相关规定和标准进行操作，确保修复工作的质量。
2.4 事故处理当10kv配电线路发生严重事故时，需要及时进行事故处理工作。
除了对线路设备的修复工作外，还需要进行事故原因的调查和分析，总结教训，加强对线路的管理和维护，防止事故再次发生。
