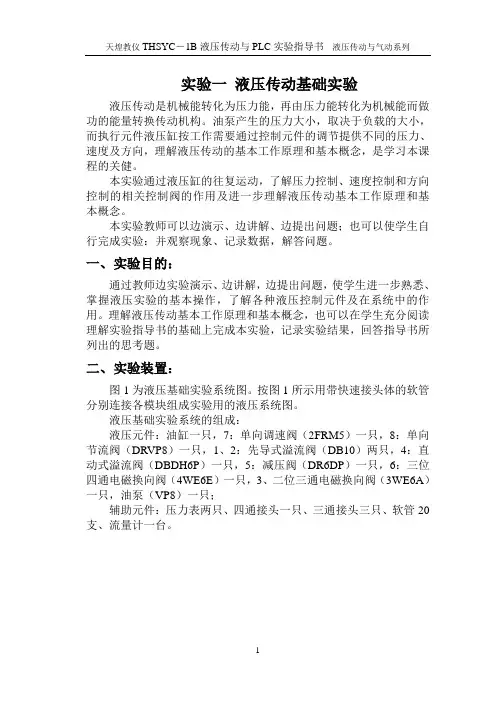

THSYC－1B液压传动与PLC实验指导书液压传动与气动系列天煌教仪实验一液压传动基础实验液压传动是机械能转化为压力能，再由压力能转化为机械能而做功的能量转换传动机构。
油泵产生的压力大小，取决于负载的大小，而执行元件液压缸按工作需要通过控制元件的调节提供不同的压力、速度及方向，理解液压传动的基本工作原理和基本概念，是学习本课程的关健。
本实验通过液压缸的往复运动，了解压力控制、速度控制和方向控制的相关控制阀的作用及进一步理解液压传动基本工作原理和基本概念。
本实验教师可以边演示、边讲解、边提出问题；也可以使学生自行完成实验：并观察现象、记录数据，解答问题。
一、实验目的：通过教师边实验演示、边讲解，边提出问题，使学生进一步熟悉、掌握液压实验的基本操作，了解各种液压控制元件及在系统中的作用。
理解液压传动基本工作原理和基本概念，也可以在学生充分阅读理解实验指导书的基础上完成本实验，记录实验结果，回答指导书所列出的思考题。
二、实验装置：图1为液压基础实验系统图。
按图1所示用带快速接头体的软管分别连接各模块组成实验用的液压系统图。
液压基础实验系统的组成：液压元件：油缸一只，7：单向调速阀（2FRM5）一只，8：单向节流阀（DRVP8）一只，1、2：先导式溢流阀（DB10）两只，4：直动式溢流阀（DBDH6P）一只，5：减压阀（DR6DP）一只，6：三位四通电磁换向阀（4WE6E）一只，3、二位三通电磁换向阀（3WE6A）一只，油泵（VP8）一只；辅助元件：压力表两只、四通接头一只、三通接头三只、软管20支、流量计一台。
1THSYC－1B液压传动与PLC实验指导书液压传动与气动系列天煌教仪1图再重新检查各快速接头的连接部分是注意：接好液压回路之后，否连接可靠，最后请老师确认无误后，方可启动。
三、实验步骤：的液压系统，了解各液压元件的名称、熟悉液压职能符、读通图11 号及各液压元件在系统中的作用。
2、压力控制：不带电，开泵、溢流阀遥控口卸荷，减压阀出口暂不接油箱，Z1)1，并且不可调节，何故？P压力指示很小（主要是管路的阻力）1的调节而变化。
