静平衡与动平衡理论与方法及区别
动平衡与静平衡理论的方法及区别
动平衡与静平衡理论的方法及区别
动平衡和静平衡理论是物理学中研究物体力学平衡的两种方法。
它们
之间的区别主要在于研究对象的特点和研究方法。
动平衡理论主要研究物体在受力作用下的运动状态，并通过分析力学
原理来研究物体的平衡问题。
动平衡理论适用于物体受到外力的作用而产
生运动的情况。
在研究物体的动平衡问题时，我们需要考虑物体所受到的
力的大小、方向和作用点，以及物体的质量和几何形状等因素。
动平衡理
论可以通过牛顿运动定律和受力分析来解决物体的平衡问题。
动平衡理论
在工程设计、航天科学和机械工程等领域有着广泛的应用。
静平衡理论主要研究物体在受力作用下的静止状态，并借助静力学的
原理来研究物体的平衡问题。
静平衡理论适用于物体受到外力的作用而不
产生运动的情况。
在研究物体的静平衡问题时，我们仍然需要考虑物体所
受到的力的大小、方向和作用点，以及物体的质量和几何形状等因素。
静
平衡理论可以通过受力分析和力矩分析来解决物体的平衡问题。
静平衡理
论在建筑结构、桥梁工程和材料力学等领域有着广泛的应用。
动平衡与静平衡理论的区别主要体现在研究对象的特点和研究方法上。
动平衡理论研究物体在受力作用下的运动状态，着重分析物体的加速度、
速度和位移等动力学量，通过应用力学原理来解决平衡问题。
而静平衡理
论研究物体在受力作用下的静止状态，主要分析物体所受到的力和力矩，
通过静力学的原理来解决平衡问题。
动平衡和静平衡
动平衡和静平衡
动平衡和静平衡是物理学中的两个重要概念。
动平衡指在物体运动时，物体的重力和其他力的合力为零，物体呈现平衡状态。
而静平衡则指在物体处于静止状态时，物体所受的所有力的合力为零，物体也呈现平衡状态。
在实际应用中，动平衡和静平衡都有着广泛的应用。
比如，设计机器时需要考虑动平衡，以确保机器在高速运转时不会产生摆动或颤动。
而在建筑工程中，则需要考虑静平衡，以确保建筑物在受到外力时不会倾斜或倒塌。
总之，动平衡和静平衡都是物理学中非常重要的概念，对于各个领域的应用都有着重要的作用。
机械原理静平衡和动平衡
机械原理静平衡和动平衡
机械原理中的静平衡与动平衡是一个十分重要的概念，它涉及到许多机械原理的基础知识，下面将对静平衡和动平衡进行详细的介绍。
一、静平衡
静平衡是指一个物体处于静止状态，且它所受到的作用力的合力为零的状态。
一般来说，静平衡是指物体在不发生动态变化的情况下达到力的平衡状态，即物体不受到任何加速度而保持平衡状态。
在静平衡状态下，物体受到的各方向力的合力为零。
因为物体处于静止状态，因此物体所受的力可以分为三类：平行力、垂直力和其他方向的力。
在静平衡状态下，平行力和垂直力的分量分别相等，即它们互相抵消，因此只需考虑其他方向的力是否相等即可判断物体是否处于静平衡状态。
例如，在一个水平面上放置一块正方形的纸片，在纸片上放置一根铅笔，如果铅笔能够保持平衡状态，即静止不动，则说明纸片和铅笔处于静平衡状态。
这是因为在这个状态下，纸片所受到的垂直力（由铅笔的重力和平面对铅笔的支撑力构成）和水平力（由纸片的摩擦力和水平面对铅笔的支撑力构成）都相等，符合静平衡的条件。
二、动平衡
在动平衡状态下，物体也是受到力的平衡作用，但它的速度可能为常速运动或变速运动。
因此，在考虑一个物体的动力学问题时，必须要考虑其动平衡状态。
例如，一个在空气中自由落体的物体在通过空气时会受到空气阻力的影响，这时物体受到的重力和空气阻力的合力为零，此时物体处于动平衡状态。
总之，静平衡和动平衡是机械原理中一对十分重要的概念，通过对其深入的理解可以对机械原理的其他内容进行更深层次的理解。
什么是动平衡？ 什么是静平衡？
什么是动平衡？什么是静平衡？发布日期：2010-5-25 13:13:46常用机械中包含着大量的作旋转运动的零部件，例如各种传动轴、主轴、电动机和汽轮机的转子等，统称为回转体。
在理想的情况下回转体旋转时与不旋转时，对轴承产生的压力是一样的，这样的回转体是平衡的回转体。
但工程中的各种回转体，由于材质不均匀或毛坯缺陷、加工及装配中产生的误差，甚至设计时就具有非对称的几何形状等多种因素，使得回转体在旋转时，其上每个微小质点产生的离心惯性力不能相互抵消，离心惯性力通过轴承作用到机械及其基础上，引起振动，产生了噪音，加速轴承磨损，缩短了机械寿命，严重时能造成破坏性事故。
为此，必须对转子进行平衡，使其达到允许的平衡精度等级，或使因此产生的机械振动幅度降在允许的范围内。
1、定义：转子动平衡和静平衡的区别1）静平衡在转子一个校正面上进行校正平衡，校正后的剩余不平衡量，以保证转子在静态时是在许用不平衡量的规定范围内，为静平衡又称单面平衡。
2）动平衡（Dynamic Balancing ）在转子两个校正面上同时进行校正平衡，校正后的剩余不平衡量，以保证转子在动态时是在许用不平衡量的规定范围内，为动平衡又称双面平衡。
2、转子平衡的选择与确定如何选择转子的平衡方式，是一个关键问题。
其选择有这样一个原则：只要满足于转子平衡后用途需要的前提下，能做静平衡的，则不要做动平衡，能做动平衡的，则不要做静动平衡。
原因很简单，静平衡要比动平衡容易做，省时、省力、省费用。
现代，各类机器所使用的平衡方法较多，例如单面平衡(亦称静平衡[1])常使用平衡架，双面平衡(亦称动平衡)使用各类动平衡试验机。
静平衡精度太低，平衡效果差；动平衡试验机虽能较好地对转子本身进行平衡，但是对于转子尺寸相差较大时，往往需要不同规格尺寸的动平衡机，而且试验时仍需将转子从机器上拆下来，这样明显是既不经济，也十分费工(如大修后的汽轮机转子)。
特别是动平衡机无法消除由于装配或其它随动元件引发的系统振动。
动平衡 静平衡

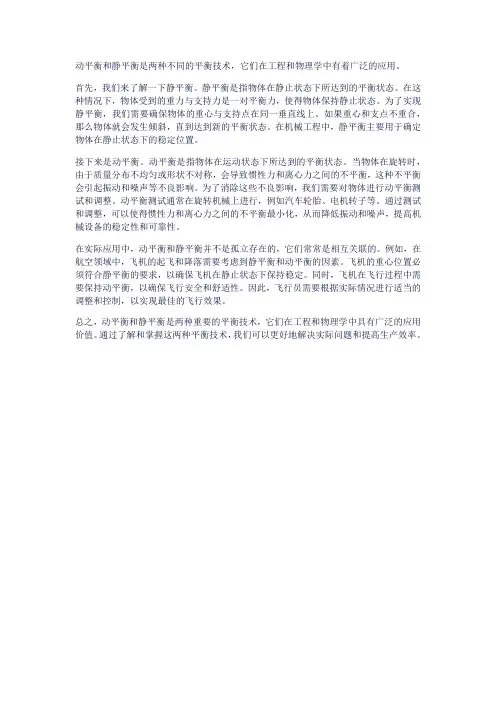

动平衡和静平衡是两种不同的平衡技术，它们在工程和物理学中有着广泛的应用。
首先，我们来了解一下静平衡。
静平衡是指物体在静止状态下所达到的平衡状态。
在这种情况下，物体受到的重力与支持力是一对平衡力，使得物体保持静止状态。
为了实现静平衡，我们需要确保物体的重心与支持点在同一垂直线上。
如果重心和支点不重合，那么物体就会发生倾斜，直到达到新的平衡状态。
在机械工程中，静平衡主要用于确定物体在静止状态下的稳定位置。
接下来是动平衡。
动平衡是指物体在运动状态下所达到的平衡状态。
当物体在旋转时，由于质量分布不均匀或形状不对称，会导致惯性力和离心力之间的不平衡，这种不平衡会引起振动和噪声等不良影响。
为了消除这些不良影响，我们需要对物体进行动平衡测试和调整。
动平衡测试通常在旋转机械上进行，例如汽车轮胎、电机转子等。
通过测试和调整，可以使得惯性力和离心力之间的不平衡最小化，从而降低振动和噪声，提高机械设备的稳定性和可靠性。
在实际应用中，动平衡和静平衡并不是孤立存在的，它们常常是相互关联的。
例如，在航空领域中，飞机的起飞和降落需要考虑到静平衡和动平衡的因素。
飞机的重心位置必须符合静平衡的要求，以确保飞机在静止状态下保持稳定。
同时，飞机在飞行过程中需要保持动平衡，以确保飞行安全和舒适性。
因此，飞行员需要根据实际情况进行适当的调整和控制，以实现最佳的飞行效果。
总之，动平衡和静平衡是两种重要的平衡技术，它们在工程和物理学中具有广泛的应用价值。
通过了解和掌握这两种平衡技术，我们可以更好地解决实际问题和提高生产效率。
静平衡与动平衡理论与方法及区别
动值为 B0 。将二振动矢量移动交于一点0，再
将 A0 、B0 顶点连线的中点与0点相联，即得：
A0 As AD
B0 Bs BD
则
As
Bs
1 2
(
A0
B0 )
As
Bs
1 2 ( A0
B0 )
初步分析 As 、Bs 及 AD 、B0 的数值及相位，就能判断 引起振动的主要原因（是静不平衡还是动不平衡造成） 以及不平衡质量主要位于哪一侧。 (1) A0 、B0 之间相位差不大（＜＝45º）、振幅值也相差 不大（图3-12）。由于 As AD ； Bs BD ，说明 振动主要由静不平衡引起、加减（或减）对称（同相） 平衡质量即可消除或减小振动。
二、刚性转子的平衡原理
1．不平衡离心力的分解
图3-4三种不平衡
（1）分解为一个合力及一个力偶
矩,以两平面转子为例。由理论力学可 图3-4三种不平衡
知，不平衡力（任意力系）可以分解为一个径向力和一个 力偶。
如图3-6所示二平面转子，不平衡离心力 F1 、F2 , 分别 置方于面相Ⅰ反、的Ⅱ力平面上、。F2若，在则FⅠ2 平面、0F点1、上F2加、一F2 对四大F个2小力相组等成、 的力系与原、力系完全等价。
y F0 mwn2
1
1
w2 wn2
2
m
w wn2
2
w
tg 1
m
wn2
2
1
w wn
由（3-5）式可知，当阻尼，转速w一定时，若w远
离wn（ w wn，非共振情况）时，
y F0
而
F0
G g
rw 2
式中：G为不平衡重量，F0为不平衡离心力，因
旋转机械的动平衡方法及实验研究
旋转机械的动平衡方法及实验研究旋转机械的动平衡是一项重要的工程技术，它能够提高机械设备的运行效率和寿命，降低振动和噪音。
本文将介绍几种常见的动平衡方法，并介绍实验研究的重要性及步骤。
一、静态平衡和动态平衡的区别静态平衡是指在不考虑转速和振动的情况下，通过质量的重新分配，使得机械设备在静止状态下的重心与旋转轴线重合。
而动态平衡则是考虑机械运行过程中的转速和振动，通过质量的重新分配，使得机械设备在高速旋转状态下保持平衡。
二、动平衡方法1. 静平衡法：静平衡法是最简单的动平衡方法之一，它适用于一些转动速度较低、操作简单的机械设备。
通过在旋转轴上固定一根平衡轴，将不平衡质量移动到平衡轴的相应位置，使得机械设备在静止状态下达到平衡。
2. 动平衡法：动平衡法是一种较为常用的动平衡方法。
它通过在机械设备上加上试重块，然后转动机械设备，并用传感器或振动计测量振动幅值和相位角来判断不平衡情况。
根据测得的数据，可以计算出不平衡质量的大小和位置，并通过增加或减少试重块来实现平衡。
3. 多面转子平衡法：多面转子平衡法适用于复杂的转子结构。
它通过将转子进行多次重新装配，然后进行动平衡实验，计算每次实验后所得结果之间的差值，进而逐步消除不平衡质量，使转子达到动平衡。
三、实验研究的重要性及步骤实验研究对于动平衡方法的应用和改进至关重要。
通过实验研究，可以了解不同类型机械设备的振动特性，找出机械设备的不平衡问题，并得到合理的平衡解决方案。
以下是实验研究的基本步骤：1. 实验准备：确定实验对象和实验条件，安装传感器或振动计进行数据采集，确保实验的准确性和可重复性。
2. 数据采集：转动机械设备，记录振动幅值和相位角数据。
多次采集数据，以获得更准确的结果。
3. 数据分析：对采集到的数据进行分析，计算不平衡质量的大小和位置。
根据分析结果，确定平衡修正方案。
4. 平衡修正：根据分析结果，采取相应的平衡修正措施。
可能的方法包括增加或减少试重块等。
叶轮的静平衡和动平衡完整版
叶轮的静平衡和动平衡标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]转子（泵叶轮）的静平衡和动平衡1、动静平衡的定义1）静平衡在转子一个校正面上进行校正平衡，校正后的剩余不平衡量，以保证转子在静态时是在许用不平衡量的规定范围内，为静平衡又称单面平衡。
2）动平衡在转子两个校正面上同时进行校正平衡，校正后的剩余不平衡量，以保证转子在动态时是在许用不平衡量的规定范围内，为动平衡又称双面平衡。
2、转子平衡的选择与确定如何选择转子的平衡方式，是一个关键问题。
其选择有这样一个原则：只要满足于转子平衡后用途需要的前提下，能做静平衡的，则不要做动平衡，能做动平衡的，则不要做静动平衡。
原因很简单，静平衡要比动平衡容易做，动平衡要比静动平衡容易做，省功、省力、省费用。
如何进行转子平衡型式的确定则需要从以下几个因素和依据来确定：1）转子的几何形状、结构尺寸，特别是转子的直径D与转子的两校正面间的距离尺寸b之比值，以及转子的支撑间距等。
2）转子的工作转速。
3）有关转子平衡技术要求的技术标准，如GB3215、API610第八版、GB9239和ISO1940等。
3、转子做静平衡的条件在GB9239-88平衡标准中，对刚性转子做静平衡的条件定义为："如果盘状转子的支撑间距足够大并且旋转时盘状部位的轴向跳动很小，从而可忽略偶不平衡（动平衡），这时可用一个校正面校正不平衡即单面（静）平衡，对具体转子必须验证这些条件是否满足。
在对大量的某种类型的转子在一个平面上平衡后，就可求得最大的剩余偶不平衡量，并除以支撑距离。
如果在最不利的情况下这个值不大于许用剩余不平衡量的一半，则采用单面（静）平衡就足够了。
从这个定义中不难看出转子只做单面（静）平衡的条件主要有三个方面：一个是转子几何形状为盘状；一个是转子在平衡机上做平衡时的支撑间距要大；再一个是转子旋转时其校正面的端面跳动要很小。
对以上三个条件作如下说明：1）何谓盘状转子主要用转子的直径D与转子的两校正面间的距离尺寸b之比值来确定。
