Rsoft软件简介和使用教程
RSOFT使用教程目录Rsoft简介 (3)Chapter 7 Tutorials 第七章教程 (5)Tutorial 1: Ring Resonator 教程1：环形共振器 (5)Device Layout: 器件结构： (5)Defining Variables 定义变量 (6)Drawing the Structure 画器件结构图 (6)Checking the Index Profile 核对折射率分布 (9)Adding Time Monitors 添加时间监视（探测）器 (10)Simulation: Pulsed Excitation 模拟：脉冲激发 (12)Launch Field 激发场 (12)Wavelength/Frequency Spectrum 波长/频率光谱 (12)Increasing the Resolution of the FFT 提高FFT的分辨率 (14)Simulation: CW Excitation 模拟：连续激发 (16)Tutorial 2: PBG Crystal: Square Lattice 教程 2：PBG 晶体：四方晶格 (17)Lattice layout 晶格布局 (17)Base Lattice Generation 基准晶格的创建 (17)Lattice Customization 定制晶格 (18)Checking the Index Profile 核对折射率分布 (18)Inserting Time Monitors 插入时间监视器 (19)Launch Set Up 激发场设置 (20)Simulation 模拟 (21)Data Analysis 数据分析 (22)Switching Polarization 改变偏振为TM模 (23)Periodic Boundary Condition Set Up (24)Tutorial 3: PBG Crystal: Tee Structure 教程 3：PBG晶体： T型结构 (24)Tutorial 4: PBG Crystal: Defect Mode 教程四：PBG 晶体：缺陷模型 (24)Rsoft简介包括BeamPROP、FullWAVE、BandSOLVE、GratingMOD、DiffractMOD、FemSIM, 以及MOST软件。
以下是Rsoft各个模块的介绍：BeamPROP ：是一个高度集成了计算机辅助设计和模拟仿真的专业软件，专用于设计集成光学波导元件和光路。
此软件使用先进的有限差分光束传播法 (finite-difference beam propagation method)来模拟分析光学器件。
用户界面友好，分析和设计光学器件轻松方便。
其主程序为一套完善的用于设计光波导元件和光路CAD设计系统，且可控制相关的模拟参数，如：数值参数、输入场以及各种显示、分析功能选项。
另一功能为模拟程序，它可以在主程序内或独立执行模拟分析工作，以图形方式显示域的特性以及用户感兴趣的各种数值特性。
FullWAVE：是一高度整合之复杂光子组件仿真设计分析软件，它使用－有限差分时域之模拟分析方法，藉以分析一般光束传播法所无法建立模型分析的光子组件，例如光晶体与环状共振器等。
因此，RSoft公司所开发的 BeamPROP 与 FullWAVE 软体，两者实际上是具有互补之作用。
其主控程序为 BeamPROP 之 CAD Layout 系统，用来设计光波导组件及光路，亦即 BeamPROP 与 FullWAVE 共享同一个 CAD Layout 程序。
BandSOLVE：是目前世界上唯一一套商用的光子晶体能带结构模拟分析设计软件。
集成了CAD和仿真功能，可以对所有光子晶体部件的能带结构进行自动的计算,包括:二维或三维的光子晶片和波导，二维或三维的腔体结构问题以及光子晶体光纤。
GratingMOD：用以设计并分析在光纤/波导光栅元件之应用软件。
体。
其对于发展WDM与DWDM特别有助益。
它适合用来分析已知光栅结构(Design)，亦可藉由量测或已它适合用来分析已知光栅结构(Design)，亦可藉由量测或已知频谱－决定该光栅之特性(Synthesis)。
知频谱－决定该光栅之特性(Synthesis)。
GratingMOD 可以设计分析任何波导横向结构(Transverse GratingMOD可以设计分析任何波导横向结构(Transverse Profile)，因为它使用BeamPROP 的CAD 绘图界面设计光栅结构，并采用正交藕合模态理论(OrthogonalProfile)，因为它使用BeamPROP的CAD绘图界面设计光栅结构，并采用正交藕合模(Orthogonal Coupled-Mode Theory) 与转移矩阵法(Transfer Matrix Method)有效地分析光栅特性。
Coupled-Mode Theory)与转移矩阵法(Transfer Matrix Method)有效地分析光栅特性。
GratingMOD GratingMOD 可定义周期性纵向微扰(Periodic Longitudinal Perturbation)以产生纵向光栅结构。
可定义周期性纵向微扰(Periodic Longitudinal Perturbation)以产生纵向光栅结构。
其使得GratingMOD 其使得GratingMOD适用於2D/3D 的模拟，且运算速度较Bi-Directional BPM 更快速。
适用于2D/3D的模拟，且运算速度较Bi-Directional BPM更快速。
DiffractMOD：适用于绕射光学结构-例如:绕射光学元件、次波长周期性结构、光子能隙晶体的模拟设计软体。
元件、亚波长周期性结构、光子能隙晶体的模拟设计软体。
DiffractMOD运用包含快速傅立叶分解(fast Fourier factorization)与泛用传输线公式(generalized transmission line formulation) -的严格藕合波分析(Rigorous Coupled Wave Analysis - RCWA)技波分析(Rigorous洲Coupled Wave Analysis -RCWA)技巧。
它可以精确有效地模拟- 具有任意网格结构它可以精确有效地模拟-具有任意网格结构与基本单元折射率剖面的2D/3D 结构，并能分析介电(dielectric)、色散(dispersive)与耗损(lossy) 等与基本单元折射率剖面的2D/3D结构，并能分析介电(dielectric)、色散(dispersive)与耗损(lossy)等材料结构。
材料结构。
再者, 使用者可弹性控制入射方向(incident direction) 与照度极化(polarization of再者,使用者可弹性控制入射方向(incident direction)与照度极化(polarization of illumination) 以完成模拟。
illumination)以完成模拟。
DiffractMOD与其他RSoft所开发-BeamPROP 、 FullWAVE 、 BandSOLVE 、 GratingMOD等元件模拟软体共用CAD 布局界面。
软体共用CAD布局界面。
此CAD界面提供任意轮廓的精确定义与全参数化的设计模型环境。
DiffractMOD中的绕射结构布局,可直接选用FullWAVE (FDTD)进行时域响应(time-domain response)模拟，或选用BandSOLVE (PWE)进行能带结构分析(band structure analysis) 。
FemSIM：运用有限元素法(FEM- Finite Element Method)的泛用光子元件解模器(mode solver)，透过非均匀网格(non-uniform mesh)可用来计算任意元件中的任何横切(transverse)与腔体(cavity)模态纪录。
应用：可分析任何形状的元件-包含弯曲与罕见的形状。
高度混合型元件-具高折射率对比(high index contrast)与small feature sizes的元件结构。
耗损结构(Lossy structures) 。
硅晶元件(例如:绝缘层上硅晶- SOIs- Silicon on Insulator)。
极化旋转器(Polarization rotators)。
空心或实心光晶光纤(Air or solid core photonic fibers)。
雷射与光能隙晶体之缺陷与腔体(Laser and PBG defect cavities)。
MOST：用以优化设计分析光电元件之软体模组。
以优化设计分析光电元件之软体模组。
初阶的光子模型建立基本上牵涉到模拟，借以探究问题的相关物理特性;对於元件制造的设计周期而言，了解系统完整的参数空间便显得不可或缺。
性;对于元件制造的设计周期而言，了解系统完整的参数空间便显得不可或缺。
这可能牵涉到对合适范围参数空间的系统搜寻与多重维度的自动优化。
空间的系统搜寻与多重维度的自动优化。
做为RSoft光子元件模拟软体的自动优化模组，MOST可简化参数扫描与优化的定义、计算及分析。
扫描与优化的定义、计算及分析。
Chapter 7 Tutorials 第七章教程所有的教程都在Rsoft安装目录 (EXAMPLES\FULLWAVE\TUTORIA) 下可以找到原型实例。
Tutorial 1: Ring Resonator 教程1：环形共振器本部分讨论环形共振器的创建与分析。
环形共振器是一种应用广泛的高Q值波长滤波器。
首先介绍器件的布局与设置，然后讨论脉冲分析（a pulse analysis）。
脉冲计算（pulsed calculation）可以产生一个光谱响应，让分析器件的光谱特性，从而可以回避在连续模式下（CW）对整个波长的参数扫描，节省分析时间，提高分析效率。
最后，我们对器件的某一共振波长进行连续模拟（CW simulation）。
Device Layout: 器件结构：我们接下来要模拟的环形共振器为宽为 0.2 µm 、折射率为3的波导，其共振波长约为2 µm。
步骤：1、打开RSoft CAD-Layout：2、点击创建新结构按钮（New Circuit icon）3、设置如下参数（见下图）：Free Space Wavelength： 2； Waveguide Width ：0.2；Background Index：1；Index Difference ： 2Defining Variables 定义变量单击Edit Symbols 按钮Gap = 0.2 L = 0.5 R = 1.7 R1 = R-width/2 R2 = R+width/2.Drawing the Structure 画器件结构图我们将作圆形的波导（环）：首先画个圆盘，然后在其中间挖个洞。
rsoft教程
rsoft教程RSoft（Radiation Soft）是一款用于光学仿真和设计的软件套件。
它提供了一系列的工具和模块，可以用来模拟光波传播、光学元件设计和光学系统优化等。
1. 入门指南RSoft入门指南是一个基于图形用户界面（GUI）的教程，帮助用户快速了解软件的基本功能和操作流程。
在该指南中，你将学习到如何创建项目、导入/导出数据、设置仿真参数等。
同时，你还将学习如何使用RSoft中的工具进行仿真和分析。
2. 无源元件设计无源元件设计在光通信和光电子学中非常重要。
RSoft提供了一些模块，例如FullWAVE和BeamPROP，用于设计和优化无源元件，如波导、光纤和光栅。
在这个教程中，我们将指导你如何使用RSoft的无源元件设计工具，通过改变材料参数、几何形状等来优化特定的元件性能。
3. 光纤传输仿真光纤是光通信中最重要的传输介质之一。
RSoft的MODE和FullWAVE模块可以用来模拟和优化光纤传输系统。
在这个教程中，你将学习到如何建立光纤传输系统的基本模型，如何设置光源和探测器，以及如何分析和优化光纤系统的传输性能。
4. 光栅和光谱分析光栅在光学器件中发挥着重要的作用。
RSoft的GratingMOD 模块可以用来模拟光栅的行为，并通过分析光谱来优化光栅的性能。
在这个教程中，你将学习到如何使用GratingMOD模块建立光栅模型，如何设置光源和探测器，以及如何分析光栅的反射率、透射率等性能指标。
5. 集成光学设计集成光学器件由多个光学元件组成，如波导、偏振器和光调制器等。
RSoft的BeamPROP模块可以用来模拟和优化集成光学器件。
在这个教程中，你将学习到如何建立集成光学器件的基本模型，如何设置光源和探测器，以及如何分析和优化集成光学器件的性能。
希望这些教程对你学习和使用RSoft软件有所帮助！。
Rsoft软件简介和使用教程讲解
RSOFT使用教程目录Rsoft简介 (3)Chapter 7 Tutorials 第七章教程 (5)Tutorial 1: Ring Resonator 教程1：环形共振器 (5)Device Layout: 器件结构： (5)Defining Variables 定义变量 (6)Drawing the Structure 画器件结构图 (6)Checking the Index Profile 核对折射率分布 (9)Adding Time Monitors 添加时间监视（探测）器 (10)Simulation: Pulsed Excitation 模拟：脉冲激发 (12)Launch Field 激发场 (12)Wavelength/Frequency Spectrum 波长/频率光谱 (12)Increasing the Resolution of the FFT 提高FFT的分辨率 (14)Simulation: CW Excitation 模拟：连续激发 (16)Tutorial 2: PBG Crystal: Square Lattice 教程 2：PBG 晶体：四方晶格 (17)Lattice layout 晶格布局 (17)Base Lattice Generation 基准晶格的创建 (17)Lattice Customization 定制晶格 (18)Checking the Index Profile 核对折射率分布 (18)Inserting Time Monitors 插入时间监视器 (19)Launch Set Up 激发场设置 (20)Simulation 模拟 (21)Data Analysis 数据分析 (22)Switching Polarization 改变偏振为TM模 (23)Periodic Boundary Condition Set Up (24)Tutorial 3: PBG Crystal: Tee Structure 教程 3：PBG晶体： T型结构 (24)Tutorial 4: PBG Crystal: Defect Mode 教程四：PBG 晶体：缺陷模型 (24)Rsoft简介包括BeamPROP、FullWAVE、BandSOLVE、GratingMOD、DiffractMOD、FemSIM, 以及MOST软件。
RSoft 指导
Rsoft软件使用说明洪建勋本说明主要讲解Rsoft软件中Beamprop和Fullwave模块的使用，Beamprop是采用光束传播法来仿真的，Fullwave是采用时域有限差分法来仿真的。
具体的算法理论这里不做详细的讲解，可以参考相关的书籍，特别是时域有限差分法，相关的书籍很多。
Beamprop和Fullwave模块在同一个环境中运行，因此CAD画图方法基本是一样的。
本说明不能成为一个完整的教材，因此这里只对软件做简单的说明，不能面面俱到，描述也尽量简洁，不够清晰之处请结合实际操作理解。
本软件也不能对光电子器件的工作原理和设计方法进行讲解，这方面的知识需要参考其他的资料。
1.Rsoft软件安装及界面介绍1.1 安装安装完成之后将"bin" 和 'lincenses'文件夹拷贝到安装目录下，覆盖原来的文件夹。
1.2界面介绍运行软件之后显示如下包括菜单和快捷按钮，菜单和一般软件的布局功能相似，应该很好理解，说明如下。
File：新建、打开、保存、打印、输出GDS2等格式文件。
Edit：复制、粘贴、剪切、旋转、转换成多边形、平坦化。
View：全局视图、放大、缩小。
Option：选项设置、全局设置。
Run：计算快捷按钮介绍如下。
包括基本操作按钮、画图按钮、数据查看与仿真按钮。
下图标注了一些常用的按钮的名称，其他的按钮或是相关的设置很少用到，一般选默认。
1.3坐标系界面中显示的是X和Z坐标，Y坐标垂直于界面，由里指向外。
二维时，y向无穷大，不需要设置y坐标。
2 CAD画图两个模块的画图方法是一样的，这里，以BEAmprop为例。
2.1 新建一个文件点击新建出现下图，主要是选择仿真模块，设置全局参数。
这里需要对全局设置进行说明，每次画一个部件，它的各个参数默认取全部设置中的值。
背景折射率是指没有波导的空间的折射率。
折射率之差决定了波导的折射率，比如背景折射率为1，折射率之差为0.01，那么波导部分的折射率为1.01，二维时，高度为零。
Rsoft的使用教程
Optiwave 软件及应用第一章绪论1. 学习内容基于光束传播法，用于光波导器件设计和分析的一个软件2. 光器件数值模拟的意义•它为光器件研究提供一个低成本的试验空间和合理的实验方案；•通过数值模拟，可以进一步理解光波导的基本原理。
光束传播法(Beam PropagationMethod，简写BPM)•光束传播法是目前光波导器件研究与设计领域最流行的方法之一，其基本思想是在给定初始场的前提下，一步一步地计算出各个传播截面上的场。
•光束传播法最早是由M.D.Feit等人于1978年研究光场及大气激光束传播时提出的。
最早的BPM是以快速傅里叶变换(Fast-Fourier Transform，称FFT)为数学手段实现的，称为FFT-BPM。
• D.Yevick等人于1989年提出了一种新方法—有限差分光束传播法FD-BPM，用差分的方法将横截面上的场离散化。
•FD-BPM还被广泛用于分析光在各种无源波导器件、具有二阶非线性效应的波导以及有源器件的传输。
3. 学习重点•学习使用本软件；•掌握学习专业软件的方法；•学习将已有专业知识应用于波导设计的方法和技巧；4 注意事项•入手简单、精通较难•理论与实践相结合•注重结果分析5 RSOFT 软件综述•美国RSOFT设计集团公司是一家世界著名的光通信模拟设计和仿真软件开发商,也是世界上唯一一家提供一系列涵盖器件、系统到网络层模拟设计软件服务的公司，产品广泛应用于光器件、光通信系统、宽带网中的城域网、长距离传输设备以及接入设备的设计与开发上。
•世界上有近千家光通信生产企业、科研院所在使用RSOFT的软件从事设计和规划工作。
RSOFT 设计集团在软件的开发与销售上都取得了令人瞩目的成功,创下了多项世界第一。
7 Rsoft 无源器件设计套装•BeamPROP ：基于光束传播法的光波导设计软件•FullWAVE ：基于时域有限差分法的光波导设计软件•BandSOLVE：光子晶体分析设计软件•DiffractMOD：衍射光学结构器件分析设计软件•GratingMOD：光栅分析设计软件•LaserMOD：LaserMOD是用于仿真半导体激光器性能的模拟分析软件BeamPROP•是一个高度集成了计算机辅助设计和模拟仿真的专业软件，专用于设计集成光学波导元件和光路。
Rsoft指导

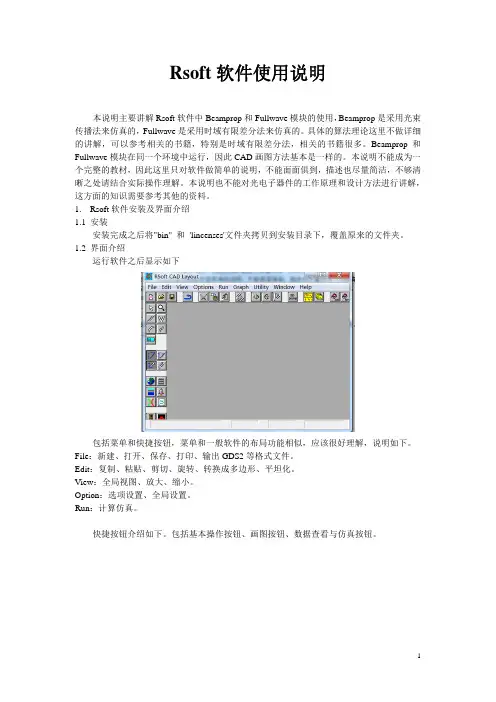

Rsoft软件使用说明本说明主要讲解Rsoft软件中Beamprop和Fullwave模块的使用，Beamprop是采用光束传播法来仿真的，Fullwave是采用时域有限差分法来仿真的。
具体的算法理论这里不做详细的讲解，可以参考相关的书籍，特别是时域有限差分法，相关的书籍很多。
Beamprop和Fullwave模块在同一个环境中运行，因此CAD画图方法基本是一样的。
本说明不能成为一个完整的教材，因此这里只对软件做简单的说明，不能面面俱到，描述也尽量简洁，不够清晰之处请结合实际操作理解。
本说明也不能对光电子器件的工作原理和设计方法进行讲解，这方面的知识需要参考其他的资料。
1.Rsoft软件安装及界面介绍1.1 安装安装完成之后将"bin" 和 'lincenses'文件夹拷贝到安装目录下，覆盖原来的文件夹。
1.2界面介绍运行软件之后显示如下包括菜单和快捷按钮，菜单和一般软件的布局功能相似，应该很好理解，说明如下。
File：新建、打开、保存、打印、输出GDS2等格式文件。
Edit：复制、粘贴、剪切、旋转、转换成多边形、平坦化。
View：全局视图、放大、缩小。
Option：选项设置、全局设置。
Run：计算仿真。
快捷按钮介绍如下。
包括基本操作按钮、画图按钮、数据查看与仿真按钮。
下图标注了一些常用的按钮的名称，其他的按钮或是相关的设置很少用到，一般选默认。
1.3坐标系界面中显示的是X和Z坐标，Y坐标垂直于界面，由里指向外。
当设置为二维时，y方向无穷大，不需要设置y坐标。
2 CAD画图两个模块的画图方法是一样的，这里，以Beamprop为例。
2.1 新建一个文件点击新建出现下图，主要是选择仿真模块，设置全局参数。
这里需要对全局设置进行说明，每次画一个部件，它的各个参数默认取全部设置中的值。
背景折射率是指没有波导的空间的折射率。
折射率之差决定了波导的折射率，比如背景折射率为1，折射率之差为0.01，那么波导部分的折射率为1.01；二维时，高度为零。
Rsoft指导
Rsoft软件使用说明洪建勋本说明主要讲解Rsoft软件中Beamprop和Fullwave模块的使用，Beamprop是采用光束传播法来仿真的，Fullwave是采用时域有限差分法来仿真的。
具体的算法理论这里不做详细的讲解，可以参考相关的书籍，特别是时域有限差分法，相关的书籍很多。
Beamprop和Fullwave模块在同一个环境中运行，因此CAD画图方法基本是一样的。
本说明不能成为一个完整的教材，因此这里只对软件做简单的说明，不能面面俱到，描述也尽量简洁，不够清晰之处请结合实际操作理解。
本软件也不能对光电子器件的工作原理和设计方法进行讲解，这方面的知识需要参考其他的资料。
1.Rsoft软件安装及界面介绍1.1 安装安装完成之后将"bin" 和 'lincenses'文件夹拷贝到安装目录下，覆盖原来的文件夹。
1.2界面介绍运行软件之后显示如下包括菜单和快捷按钮，菜单和一般软件的布局功能相似，应该很好理解，说明如下。
File：新建、打开、保存、打印、输出GDS2等格式文件。
Edit：复制、粘贴、剪切、旋转、转换成多边形、平坦化。
View：全局视图、放大、缩小。
Option：选项设置、全局设置。
Run：计算快捷按钮介绍如下。
包括基本操作按钮、画图按钮、数据查看与仿真按钮。
下图标注了一些常用的按钮的名称，其他的按钮或是相关的设置很少用到，一般选默认。
1.3坐标系界面中显示的是X和Z坐标，Y坐标垂直于界面，由里指向外。
二维时，y向无穷大，不需要设置y坐标。
2 CAD画图两个模块的画图方法是一样的，这里，以BEAmprop为例。
2.1 新建一个文件点击新建出现下图，主要是选择仿真模块，设置全局参数。
这里需要对全局设置进行说明，每次画一个部件，它的各个参数默认取全部设置中的值。
背景折射率是指没有波导的空间的折射率。
折射率之差决定了波导的折射率，比如背景折射率为1，折射率之差为0.01，那么波导部分的折射率为1.01，二维时，高度为零。
Rsoft简介
1．波束传播法介绍波束传播法是常用的设计和模拟波导传输特性的方法。
波束传播法求解时需要两个基本的已知条件，即波导结构的折射率分布和波导输入端的输入光波的场分布(,,)n x y z 和(,,)u x y z 。
用该算法对确定的波导传输进行数值模拟计算时还需要已知以下输入变量：(1)计算区域{min max (,)}x x x ∈ {min max (,)}y y y ∈，和{min max (,)}z z z ∈(2)横向栅格尺寸Δx 和Δy ；(3)纵向步进Δz 。
在标量近似的情况下，波导中的光波可用表征单色光波的亥姆霍兹方程表示：()2222222,,0k x y z x y z θθθθ∂∂∂+++=∂∂∂ (1) 这里标量电场被表示为(),,,(,,)twt E x y z t x y z e θ−=式 (1)中0(,,)(,,)k x y z k n x y z =表示空间相关的波数，其中02/k πλ=表示自由空间的波数，(),,n x y z 表示波导的折射率分布。
除了标量假设外，式 (10 )是精确的。
在通常的波导传输中，光场φ沿波导光轴传输时变化最快的变量是相位。
设光是沿波导的Z 轴传输，为了便于分析迅速变化的相位变量，通过下式引入一个所谓的慢变化场u ，_(,,)(,,)t kz x y z u x y z e θ= (2) 式中k 是表征场φ中的平均相位变化的一个常数，它被称为参考波数。
利用参考波数可以由__0k k n =表征出参考折射率n ，其中0k 表示真空中的波数。
把式 (2)代入亥姆霍兹方程 ( 1) 可以得到表征慢变化场u 的方程： 2222__2222220u u u u i k k k u z z x y ⎛⎞∂∂∂∂++++−=⎜⎟∂∂∂∂⎝⎠ (3) 上式除了用慢变场用u 表示外，其意义完全等效于精确的亥姆霍兹方程。
设场u 随z 的变化非常慢，以致式 (3)中的第一项相对于第二项而言可以忽略。
Rsoft软件简介和使用教程
