航空发动机燃油泵流量和压力脉动特性研究
航空燃油泵
航空燃油泵（Fuel Pumps）08032114 周辉摘要：阐述了燃油泵的种类和特点，发展现状，重点论述离心泵的结构特点，工作原理，流量-压力特性曲线。
在飞机上的应用，以及在使用维护中常遇到的问题和解决的途径。
关键词：航空、燃油泵、离心泵引言：目前，液压传动技术在国民经济的各个领域得到了极其广泛的应用，它是最近四十年来快速发展起来的一门工程技术。
液压传动是利用油泵将原动机（电动机，内燃机或其他动力机）的机械能，转换给能在管路中流动的液压油(或燃油、滑油〉、变成液压能，这种具有液压能的工作液再用阀门和管路传送给油马达或油缸，把液压能转换成机械的旋转运动或直线运动进行各种方式的工作。
在燃油系统或润滑系统中，同样必须由油泵确保必要的工作条件。
现代飞机在不断地向高空、高速发展。
各种液压传动系统的性能要求不断地完善，为了提高飞机和其他装备的性能，使发动‘机发挥其最大的效率，并保证其安全正常地工作，就必须提供一系列附件。
其中最基本的就是各种低压补油泵。
在航空发动机的燃油附件中除了主燃油附件(燃油调节器、主燃油泵)外，为了提高燃油供应系统的高空性能和克服燃油流动的阻力，在闭式液压系统中为了补充泄损的工作液等，保证各种液压系统的性能充分的发挥、工作可靠，低压油泵则是不可缺少的一种附件。
而在润滑，低压油泵往往作为它们的心脏，其作用是使发动机得到充分的润滑和冷却，防止螺桨和机翼前缘结冰、保证仪表的工作精度等‘目前一架普通的喷气式飞机或较完善的液压传动系统中所携带的大小低压油泵多达十个以上，可见低压油泵在飞机及液压传动系.统中.的作用也是不可忽视的。
航空油泵是现代飞机和发动机广泛应用的附件。
由于飞机和发动机的种类甚多，因而对航空油泵的要求也是多方面的。
目前使用着的航空油泵多达数十种，种类的繁多必然要造成生产、使用和维护中的困难。
根据目前生产、使用和维护的实际情况，完全必要并且有条件进行系列化和标准化，以便克服由于种类繁多所造成的各种困难。
浅谈航空发动机流量测量技术
图1 涡轮流量计示意图
涡轮流量计作为一种速度式流量仪表，具有测量精度高、可耐高压、测量范围广阔、安装维修容易等特点，因此广泛应用于航空航天领域，如航空发动机燃油流量测量。
但是它也存在缺点，流体参数的变化会对测量精度造成影响，此外转动部件会造成轴承的磨损，降低流量计寿命。
（2）涡街流量计。
涡街流量计是运用卡门涡街理论设计生产的流动检测设备，如图2所显示，流体介质在通过三角柱时在钝体处形成的二列相间的旋涡，其产生次数与流体平均速度，漩涡发生体的长度等相关，可由下式确定：
式中，斯特劳哈尔数，据此计算出脱落涡的频率，从而确定流体平均流速v，然后根据速度流量计公式即可计算出当地流量。
涡街流量计主要应用于管道流体流量的测量。
涡街流量计具有测量范围广、精度高、总压损失小等优点，相比涡轮流量计，它不会受到流体黏度的影响，因此具
合高空模拟试车台使用。
节流压差式流量计
压差式流量计主要原理为当流体通过节流装置时会产生压力损失，从而造成流量的变化，根据流量和压力之间的关系，即可计算出当地流量。
显然，该关系由封闭管路的流体的连续方程和伯努利方程确定：失，而且相对传统电磁流量计，它对流体的导电性没有
科里奥利流量计
当质点与一个旋转参考系作径向的相对运动时，就会形成一个惯性运动并作用于该质点上，该惯性运动不同于离心力，也叫作科里奥利力。
流线在振动的被测管中流淌，形成了与流线质量成正反比的科里奥利力，正是基于这一基本原理，科里奥利流量计就能够直接测定流体的质量流量，而不必测定流体流速和密度，因此不
图2 涡街流量计原理图
图3 容积式流量计——腰轮式。
航空发动机设计中的流动特性及其优化研究
航空发动机设计中的流动特性及其优化研究航空发动机的设计是现代工程领域的一项重要研究，其设计中的流动特性及其优化研究是十分重要的。
在这里，我们将探讨航空发动机设计中的流动特性及其优化研究。
一、航空发动机的流动特性航空发动机的设计中，流动特性是至关重要的一个方面。
流动特性主要是指在通过发动机的空气流动中产生的复杂的气体动力学现象。
航空发动机是一种非常复杂的设备，它需要处理非常高速和高温的气体流动。
流动特性是在气体动力学的框架下进行研究的。
气体动力学是一种研究气体运动的学科，在航空发动机的设计中，气体动力学的基础理论是非常重要的。
在航空发动机中，气体的流动会涉及到众多的过程。
其中最基本的过程是流体的运动和流体的热力学性质（例如流体的温度、压力和密度等）的变化。
这些过程都由一些方程来描述。
二、航空发动机流动的优化在航空发动机的设计中，考虑到流动的优化是非常重要的。
优化流动可以提高发动机的效率，降低燃油耗费，减少噪音和污染等。
因此，在航空发动机的设计中，流动的优化非常重要。
在流动的优化中，主要方向包括流体的流量、压力和温度等基本特性。
这些特性是经过优化的，以使发动机能够在最佳效率下工作。
在流动优化方面，航空发动机设计的一个主要问题是如何减少流动的阻力。
减少流动阻力的方法是增加发动机和气流之间的距离，这样可以减少气流在发动机周围的阻力。
此外，发动机的表面也可以被涂上特殊材料，使气流以更流畅的方式进入发动机。
同时，利用先进的计算机仿真技术进行流动分析是优化航空发动机设计的另一重要方法。
计算机仿真可以提供高度准确度的数据，同时可以快速地测试各种设计方案，以优化气流和发动机的设计。
三、航空发动机设计的发展趋势随着现代科技的发展，航空发动机的设计也在不断地发展。
未来的航空发动机设计将更注重减少对环境的污染，同时提高发动机的效率。
未来的设计方向和趋势将包括重新思考航空发动机的整体结构，以减少其重量和空气动力学阻力的影响。
航空发动机滑油泵性能稳定控制技术研究
图1滑油泵6个从动齿轮、铜套位置示意图图2滑油泵从动齿轮、铜套计算模型
2流场数值模拟计算
2.1物理模型的建立
该发动机滑油泵为6级的外啮合齿轮泵组。
结构简图如图7所示。
滑油泵外啮合齿轮泵齿数为11，模数为3，压力角为25°，两齿轮的中心距为35。
网格划分如图8所示。
2.2计算结果及分析
2.2.1压力场计算结果与分析
齿轮泵内部流体压力场计算结果如图9和图从图9和图10可以看出，齿轮泵在工作状态时，图3室温状态齿轮与铜套过盈所产生的应力
图4100℃状态齿轮与铜套过盈所产生的应力
图5160℃状态齿轮与铜套过盈所产生的应力
图6200℃状态齿轮与铜套过盈所产生的应力
图7滑油泵结构简图
图8齿轮泵网格划分图
图9齿轮泵内部流体压力云图图10齿轮泵内部流体流线图
图11齿轮泵内部流体速度云图图12齿轮泵内部流体速度矢量图
图13一次翻修期内滑油泵流量变化趋势图
图14一次翻修期内滑油泵流量变化趋势图图15二次翻修期内滑油泵流量变化趋势图图16二次翻修期内滑油泵流量变化趋势图
③控制齿轮端面的平面度，检查零件表面的磨痕。
磨痕严重时更换齿轮。
3.2滑油泵结构故障性能稳定技术研究
3.2.1铜套技术分析
材料手册规定，铜套的屈服强度不小于170MPa。
因此，当过盈量为0.025时，根据计算的结果可知，工作温度不可大于150℃，否则，铜套会进入屈服而产生永久变形。
当温度回到室温后，过盈量会减少，铜套的内径也减少，即图17下沉量与滑油泵流量泄漏量关系曲线图
满足发动机外场使用要求，如图18所示。
解决了滑油泵结
图18滑油泵流量关系曲线图。

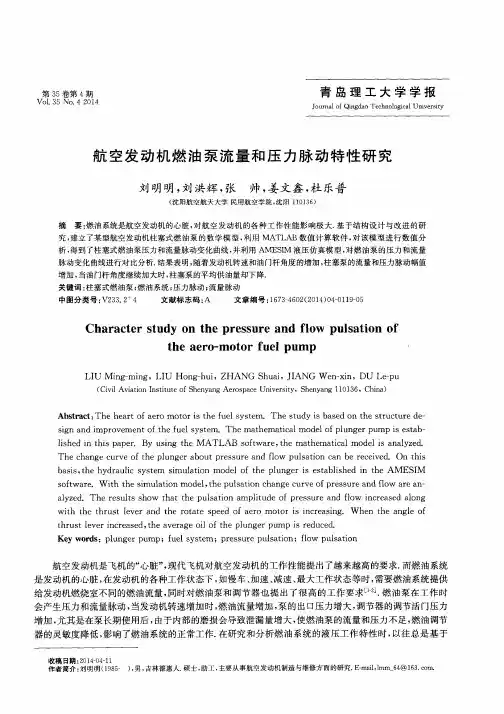

航空发动机燃油泵流量和压力脉动特性研究
中图分类号 ： Ｖ２ ３ ３ ． ２ ４ 文献标志码 ： Ａ 文章 编 号 ： １ ６ ７ ３ — ４ ６ ０ ２ （ ２ ０ １ ４ ） ０ ４ 一 Ｏ １ １ ９ — ０ ５
Ｃｈ ａ ｒ ａ ｃ ｔ ｅ ｒ ｓ ｔ ｕ ｄ ｙ ｏ ｎ ｔ ｈ ｅ ｐｒ ｅ ｓ ｓ ｕ ｒ ｅ ａ ｎｄ ｆ ｌ ｏ ｗ ｐ ｕ ｌ ｓ ａ ｔ ｉ ｏ ｎ ｏ ｆ
ｔ ｈ ｅ ａ ｅ ｒ ｏ — ｍｏ ｔ ｏ ｒ ｆ ｕ ｅ ｌ ｐｕ ｍｐ
ＬＩ Ｕ Ｍｉ ｎ ｇ — ｍｉ ｎ ｇ，ＬＩ Ｕ Ｈｏ ｎ ｇ － ｈ ｕ ｉ ，ＺＨＡＮＧ Ｓ ｈ ｕ ａ ｉ ，Ｊ Ｉ ＡＮＧ Ｗｅ ｎ — ｘ ｉ ｎ，ＤＵ Ｌｅ — ｐ ｕ
（ Ｃｉ ｖ ｉ ｌ Ａｖ ｉ ａ ｔ ｉ ｏ ｎ Ｉ ｎ ｓ ｔ ｉ ｔ ｕ ｔ ｅ ｏ ｆ Ｓ ｈ ｅ ｎ ｙ ａ ｎ ｇ Ａｅ ｒ ｏ ｓ ｐ ａ ｃ ｅ Ｕｎ ｉ ｖ ｅ ｒ ｓ ｉ ｔ ｙ，Ｓ ｈ ｅ ｎ ｙ ａ ｎ ｇ １ １ ０ １ ３ ６ ，Ｃｈ ｉ ｎ ａ ）
ｗｉ ｔ ｈ ｔ ｈ ｅ ｔ ｈ ｒ ｕ ｓ ｔ ｌ ｅ ｖ ｅ ｒ ａ ｎ ｄ ｔ ｈ ｅ ｒ ｏ ｔ ａ ｔ ｅ ｓ ｐ ｅ ｅ ｄ ｏ ｆ ａ ｅ ｒ ｏ ｍｏ ｔ ｏ ｒ ｉ ｓ ｉ ｎ ｃ ｒ ｅ ａ ｓ ｉ ｎ ｇ ．Ｗ ｈ ｅ ｎ ｔ ｈ ｅ ａ ｎ ｇ ｌ ｅ ｏ ｆ
ｔ ｈ ｒ ｕ ｓ ｔ ｌ ｅ ｖ ｅ ｒ ｉ ｎ ｃ ｒ ｅ ａ ｓ ｅ ｄ， ｔ ｈ ｅ ａ ｖ ｅ ｒ ａ ｇ ｅ ｏ ｉ １ ｏ ｆ ｔ ｈ ｅ ｐ ｌ ｕ ｎ ｇ ｅ ｒ ｐ ｕ ｍｐ ｉ ｓ ｒ ｅ ｄ ｕ ｃ ｅ ｄ ．
Ｔｈ ｅ ｃ ｈ ａ ｎ ｇ ｅ ｃ ｕ ｒ ｖ ｅ ｏ ｆ ｔ ｈ ｅ ｐ ｌ ｕ ｎ ｇ ｅ ｒ ａ ｂ ｏ ｕ ｔ ｐ ｒ ｅ ｓ ｓ ｕ ｒ ｅ ａ ｎ ｄ ｆ ｌ ｏ ｗ ｐ ｕ ｌ ｓ ａ ｔ ｉ ｏ ｎ ｃ ａ ｎ ｂ ｅ ｒ ｅ ｃ ｅ ｉ ｖ ｅ ｄ ． Ｏｎ ｔ ｈ ｉ ｓ

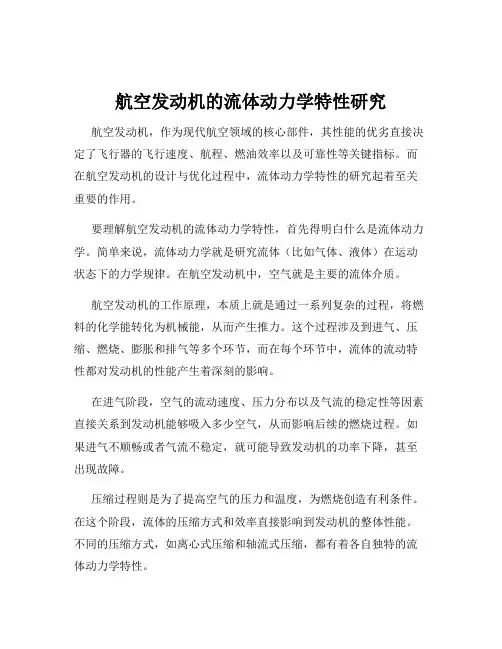

航空发动机的流体动力学特性研究
航空发动机的流体动力学特性研究航空发动机，作为现代航空领域的核心部件，其性能的优劣直接决定了飞行器的飞行速度、航程、燃油效率以及可靠性等关键指标。
而在航空发动机的设计与优化过程中，流体动力学特性的研究起着至关重要的作用。
要理解航空发动机的流体动力学特性，首先得明白什么是流体动力学。
简单来说，流体动力学就是研究流体（比如气体、液体）在运动状态下的力学规律。
在航空发动机中，空气就是主要的流体介质。
航空发动机的工作原理，本质上就是通过一系列复杂的过程，将燃料的化学能转化为机械能，从而产生推力。
这个过程涉及到进气、压缩、燃烧、膨胀和排气等多个环节，而在每个环节中，流体的流动特性都对发动机的性能产生着深刻的影响。
在进气阶段，空气的流动速度、压力分布以及气流的稳定性等因素直接关系到发动机能够吸入多少空气，从而影响后续的燃烧过程。
如果进气不顺畅或者气流不稳定，就可能导致发动机的功率下降，甚至出现故障。
压缩过程则是为了提高空气的压力和温度，为燃烧创造有利条件。
在这个阶段，流体的压缩方式和效率直接影响到发动机的整体性能。
不同的压缩方式，如离心式压缩和轴流式压缩，都有着各自独特的流体动力学特性。
燃烧过程是航空发动机中最为关键的环节之一。
燃料和空气的混合比例、燃烧的稳定性以及燃烧室内的气流组织等，都与流体动力学密切相关。
良好的燃烧过程能够确保燃料充分燃烧，释放出更多的能量，同时减少污染物的排放。
膨胀过程是将燃烧产生的高温高压气体转化为机械能的过程。
在这个阶段，气体的膨胀速度和方向对发动机的推力和效率有着重要的影响。
合理的设计可以使气体的能量得到充分利用，提高发动机的性能。
排气过程虽然看似是发动机工作的尾声，但同样不容忽视。
排气的速度和压力会对发动机的反推力产生影响，同时也关系到发动机的噪音水平和红外特征等。
为了研究航空发动机的流体动力学特性，科学家和工程师们采用了多种方法和技术。
数值模拟是其中一种常用的手段。
通过建立数学模型和利用计算机进行大量的计算，可以模拟出发动机内部流体的流动情况，从而预测发动机的性能和优化设计方案。
航空发动机三齿轮燃油泵空化特性研究
模数 /
齿宽 / 中心轮处进出 从动轮处进出
齿数
