油罐防腐涂装设计说明
燃料油储罐和消防水罐防腐蚀涂装方案
燃料油储罐和消防水罐防腐蚀涂装方案燃料油储罐和消防水罐是工业设备中常见的储存容器，为了保证其正常运行和延长使用寿命，防腐蚀涂装方案非常重要。
本文将针对燃料油储罐和消防水罐的防腐蚀涂装进行详细介绍。
首先，燃料油储罐和消防水罐的防腐蚀涂装方案需要考虑以下几个方面：1. 防腐蚀性能：燃料油储罐和消防水罐常暴露在潮湿的环境中，容易受到大气中的氧气、水分、阳光等的腐蚀。
因此，防腐蚀性能是涂装方案的首要考虑因素。
2. 耐磨性能：由于储罐涂装表面容易受到外界冲击和摩擦，耐磨性能也是一个重要指标。
特别对于油罐而言，涂层的耐磨性能要求较高。
3. 耐化学品性能：由于燃料油和消防水的性质不同，涂装方案需要具备一定的耐化学品性能，能够抵抗石油类化学物质和消防水中的化学成分的侵蚀。
4. 耐温性能：储罐在使用过程中会受到不同温度的影响，特别是燃料油储罐，需要具备较好的耐温性能，能够抵御高温环境下的腐蚀和损坏。
5. 施工和维护成本：涂装方案应考虑施工和维护的成本，要选择施工简便、维护方便的涂装材料和工艺。
基于以上考虑，对于燃料油储罐和消防水罐的防腐蚀涂装方案，可以采用以下几种涂装材料和工艺：1. 无机涂料：无机涂料具有耐化学腐蚀、耐高温、耐磨等特点，可以提供较好的防腐蚀效果。
特别对于燃料油储罐而言，无机涂料可以耐受较高的温度和磨损，具有较好的防腐蚀性能。
2. 高分子涂料：高分子涂料具有良好的耐化学腐蚀性和耐磨性能，适用于暴露在潮湿环境中的储罐。
可以选择具有特殊功能的高分子涂料，如聚氨酯涂料、环氧涂料等。
3. 橡胶涂料：橡胶涂料具有优异的耐化学腐蚀性和耐磨性能，可以提供更好的耐候性和耐腐蚀性。
橡胶涂料施工简便，具有较好的粘附性，适用于涂装燃料油储罐和消防水罐。
4. 防腐蚀涂装工艺：对于燃油储罐和消防水罐的防腐蚀涂装，应采用专业的工艺和施工方法，确保涂装层的质量和效果。
常见的工艺有刷涂、喷涂、浸漆等，可以根据具体情况选择合适的涂装工艺。
油罐防腐施工方案
油罐防腐施工方案油罐作为储存石油及其产品的重要设施，防腐是至关重要的。
下面是一个油罐防腐施工方案的示例，仅供参考：一、施工要求：1. 底漆和面漆选用专用耐腐蚀涂料。
2. 油罐内表面应先喷涂底漆后喷涂面漆，外表面应喷涂两层面漆。
3. 施工中应严格按照涂装工艺进行，避免漏涂、虚涂和漆膜不均匀等问题。
4. 施工过程中应保持清洁，不得有杂物、粉尘等影响涂装效果的物质存在。
5. 施工现场必须有安全防护措施，不得使用易燃、易爆物品。
二、施工步骤：1. 清洗表面：首先对油罐内外表面进行清洗，去除杂质和油污，保证表面洁净完整。
2. 防腐处理：将防腐底漆涂刷在油罐表面，确保涂膜均匀、不漏刷。
底漆干燥后，对油罐进行实地检查，确保涂层无缺陷。
3. 面漆施工：底漆干燥后，开始施工面漆。
面漆施工时注意两层涂装，每层涂布的厚度均匀，避免滴流和漏刷现象。
4. 涂装工艺：按照涂料供应商提供的涂装工艺进行涂装。
注意调整喷涂压力和喷枪距离，确保涂布均匀、细密。
5. 干燥和固化：涂装完成后，等待涂料干燥和固化。
在干燥期间，应尽量减少外界干扰，保持环境湿度适宜。
6. 检验和验收：涂料干燥后，对涂层进行检验，确保涂层质量符合要求。
然后进行最终验收，确保施工质量达标。
三、安全措施：1. 施工现场禁止吸烟，严禁使用明火。
2. 施工工人必须佩戴防护装备，包括防尘口罩、手套、护目镜等。
3. 采取有效通风措施，保证施工现场空气流通。
4. 施工前进行安全研讨，做好应急处理准备工作。
以上是一个油罐防腐施工方案的基本内容，其中包含了施工要求、施工步骤和安全措施。
这个方案的目标是确保油罐表面能够有效防腐，提高油罐的使用寿命。
在实际施工中，应根据具体情况进行调整和改进。
原油贮罐内外壁防腐涂装方案
原油贮罐内外壁防腐涂装方案一、前言随着我国国民经济得快速发展,石油及石油制品日益成为主要得能源与化工原料。
石油从原油开采、运输、贮存、加工都需要大量得贮罐。
中国石化总公司制定得《加工高含硫原油贮罐防护技术管理规定》对原油贮罐内外壁防腐提出了整套防护方案,本防腐涂装方案正就是参照这一规定，结合本公司生产得相关防腐涂料得性能特点而编写。
二、原油罐内、外壁腐蚀环境与防腐蚀要求１、内壁区域腐蚀环境防腐蚀要求罐底区 (1、８米以下部位）底部滞留析出水，不同得油质析出水可能呈酸性可碱性,由于析出水得作用，钢材腐蚀严重，主要为溃疡状坑点腐蚀，有可能形成穿孔,就是油罐腐蚀最严重得区域。
1.按中石化《规定》方案,无导静电涂料强制要求。
2.涂层屏蔽抗渗透性要好，避免介质渗透造成膜下腐蚀。
3。
避免采用电位大于铁得导电材料造成铁作为阳极而造成电化学腐蚀。
罐壁区直接与油品接触，油品中可能含有水及各种酸、碱、盐等电解质,引起电化学腐蚀,特别就是油水及油气交界面,为均匀点蚀,罐壁区得腐蚀较轻。
1.涂膜表面电阻率应在105-１08Ω之间,以防止静电积集,保证油品安全. 2、防止钢材得腐蚀。
３。
涂料对油质无损害.2、外壁区域腐蚀环境防腐蚀要求地上部分 (罐壁及罐顶外壁) 近海，处于海洋大气腐蚀环境与化工大气腐蚀环境下，日照较强。
1。
应有较长得防护寿命（10年以上）。
2。
面漆应具有良好得耐油性、耐沾污性，外观漂亮、醒目，有较好得装饰与标志效果，保光保色性佳。
50—２001《石油罐导静电涂料技术指标》要求按标准GB/T1690６—１９97《石油罐导静电涂料电阻率测定法》检测,石油贮罐导静电涂料得表面电阻率应为105Ω8Ω。
目前用于贮油罐内壁涂装得导静电涂料按导电介质来分类,计有以下几种:导电介质金属粉体导电碳黑及石墨粉导电复合云母粉 (金属氧化物包覆处理) 性能特点１。
颜色受金属粉体色限制。
2.由于金属粉末易氧化导致涂膜导电性能下降，而惰性金属价贵. １.颜色受限，只能制成深色漆。
油罐内外壁喷砂除锈防腐施工设计方案
第一部分：编制说明1.1编制原则：我公司在认真勘察了油罐防腐施工的现场情况，在结合施工规及我公司以往的施工经验的基础上，经过充分的研究和论证，本着对工程负责的原则，以科学、谨的态度编写了本施工组织设计。
我公司将在本施工组织设计作为施工的纲领性文件，用以指导工程的施工与管理，以确保各项管理目标的实现。
同时，我们按ISO9001质量管理体系进行有效运转，体现“以质量管理为中心，视工程质量为生命；坚持以人为本，格过程控制，持续质量改进，努力完善保修服务，为业主提供满意的产品”的公司质量针。
1.2编制依据：1.2.1《化工设备、管道防腐蚀施工及验收规》HGJ229-911.2.2《涂装前钢材表面锈蚀等级和除锈等级》GB8923-881.2.3《施工高处作业安全技术规》JGJ80-911.2.4公司的质量体系文件第二部分:工程概况1、工程名称：T3、T6罐维修工程2、工程地点：xxxxxXX第三部分：工程目标3.1质量目标：合格工程3.2工期目标：在规定工期保证完成所有施工。
3.3安全与文明施工目标。
3.3.1杜绝死亡和重伤事故的发生，杜绝重大设备、火灾和交通事故。
3.3.2轻伤事故频率控制在2‰以。
3.3.3项目部特种作业人员和安全员必须经过培训，且持证上岗。
3.4环境目标噪声达标，现场无扬尘，运输无遗洒，生产及生活废水达标排放，杜绝施工现场火灾，爆炸事故，合理处理固体废弃物，最大限度地节能降耗，不使用有害的材料。
3.5工程回访及服务目标我公司将对该工程实行终身质量负责制，并对竣工交付使用的保修、回该工作负责。
工程竣工后，根据《中华人民国建筑法》《建设工程质量管理条例》向业主提供工程质量保修书。
公司每年定期组织相关人员进行一次质量回访。
发现问题及时返修，填写“竣工工程质量回该表”备案。
并争创“用户满意工程”。
第四部分：施工部署4.1施工流水段划分：4.1.1脚手架为一个施工段4.1.2除锈为一个施工段4.1.3防腐为一个施工段4.2施工准备4.2.1技术准备组织技术人员熟悉图纸、掌握设计原理，按施工组织设计，规和质量评定标准做好技术交底，编制材料计划和各分部分项技术措施。
原油贮罐内外壁防腐涂装方案样本

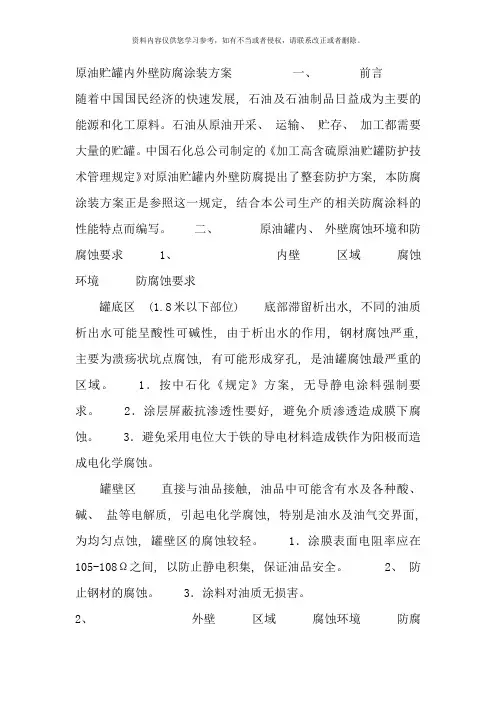

原油贮罐内外壁防腐涂装方案一、前言随着中国国民经济的快速发展, 石油及石油制品日益成为主要的能源和化工原料。
石油从原油开采、运输、贮存、加工都需要大量的贮罐。
中国石化总公司制定的《加工高含硫原油贮罐防护技术管理规定》对原油贮罐内外壁防腐提出了整套防护方案, 本防腐涂装方案正是参照这一规定, 结合本公司生产的相关防腐涂料的性能特点而编写。
二、原油罐内、外壁腐蚀环境和防腐蚀要求1、内壁区域腐蚀环境防腐蚀要求罐底区(1.8米以下部位) 底部滞留析出水, 不同的油质析出水可能呈酸性可碱性, 由于析出水的作用, 钢材腐蚀严重, 主要为溃疡状坑点腐蚀, 有可能形成穿孔, 是油罐腐蚀最严重的区域。
1．按中石化《规定》方案, 无导静电涂料强制要求。
2．涂层屏蔽抗渗透性要好, 避免介质渗透造成膜下腐蚀。
3．避免采用电位大于铁的导电材料造成铁作为阳极而造成电化学腐蚀。
罐壁区直接与油品接触, 油品中可能含有水及各种酸、碱、盐等电解质, 引起电化学腐蚀, 特别是油水及油气交界面, 为均匀点蚀, 罐壁区的腐蚀较轻。
1．涂膜表面电阻率应在105-108Ω之间, 以防止静电积集, 保证油品安全。
2、防止钢材的腐蚀。
3．涂料对油质无损害。
2、外壁区域腐蚀环境防腐蚀要求地上部分( 罐壁及罐顶外壁) 近海, 处于海洋大气腐蚀环境和化工大气腐蚀环境下, 日照较强。
1．应有较长的防护寿命( 以上) 。
2．面漆应具有良好的耐油性、耐沾污性, 外观漂亮、醒目, 有较好的装饰和标志效果, 保光保色性佳。
50- 《石油罐导静电涂料技术指标》要求按标准GB/T16906-1997《石油罐导静电涂料电阻率测定法》检测, 石油贮罐导静电涂料的表面电阻率应为105Ω8Ω。
当前用于贮油罐内壁涂装的导静电涂料按导电介质来分类, 计有以下几种:导电介质金属粉体导电碳黑及石墨粉导电复合云母粉( 金属氧化物包覆处理) 性能特点1．颜色受金属粉体色限制。
2．由于金属粉末易氧化导致涂膜导电性能下降, 而惰性金属价贵。
原油罐内外壁防腐涂装施工方案
原油罐内外壁防腐涂装施工方案一、施工前准备工作1.确认涂装的原油罐的类型和规格，并获取相关设计图纸和施工规范。
2.检查罐体表面是否存在脱落、剥落、裂纹等缺陷，如有必要，进行修补工作。
3.清理罐体表面的油污、灰尘等污染物，并确保罐体表面干燥洁净。
4.搭建适量和稳定的脚手架，以便施工人员进入和作业。
1.使用抗酸碱性能良好的底漆，在内壁表面进行喷涂。
底漆应具有良好的附着力和防腐蚀性能。
2.等底漆干燥后，进行第一遍腻子层的施工。
腻子材料应选择适用于原油罐的性能耐久、防腐蚀和耐高温的材料。
3.第一遍腻子层干燥后，进行第二遍腻子层的施工。
腻子层的厚度要均匀，确保表面光滑。
4.第二遍腻子层完全干燥后，进行面漆的施工。
面漆应选择耐高温、耐侯性能好的材料，并按照涂装厚度要求进行涂装。
5.完成面漆的涂装后，进行最终的检查和修补工作。
如有需要，可以选择进行第二次面漆的施工，以确保涂层的质量和均匀度。
1.使用耐蚀性好的底漆，在外壁表面进行喷涂。
底漆的选择应考虑到原油罐的使用环境和工作条件。
2.等底漆干燥后，进行第一遍腻子层的施工。
腻子层的选材要求与内壁相同，并确保涂层的均匀性和光滑度。
3.第一遍腻子层干燥后，进行第二遍腻子层的施工。
腻子层的厚度要均匀，确保表面光滑。
4.第二遍腻子层完全干燥后，进行面漆的施工。
外壁面漆的选材要求与内壁相同，并按照涂装厚度要求进行涂装。
5.完成面漆的涂装后，进行最终的检查和修补工作。
如有需要，可以选择进行第二次面漆的施工，以确保涂层的质量和均匀度。
四、施工注意事项1.在施工过程中，要确保通风良好，以免涂料中的有害气体对施工人员造成危害。
2.在施工高度较高的地方，要加强安全防护措施，以防止人员坠落。
3.涂料施工时，要选择合适的工具和涂装方法，确保涂装质量。
4.定期检查和修复涂层表面的缺陷，以延长涂层的使用寿命。
总结：原油罐内外壁防腐涂装施工方案是一个复杂而重要的工程，需要按照规范进行设计和施工，以确保涂装质量和涂层的耐久性。
食用油原油罐内外壁防腐涂装方案设计
原油罐内外壁防腐涂装方案设计(下)粘度。
宜根据需用量和在使用期内的施工能力来确定双组份涂料的配料量，在使用期内用完，超出使用期则不能再使用。
如用不完一组料，需将甲组份充分搅拌均匀后，分别按比例称取甲乙组份并混合搅拌均匀。
根据施工条件和面积、涂料的施工性能采用适当的施工方式：刷涂法：用油漆刷涂刷。
刷涂时，宜交错纵涂与横涂。
焊缝、铆钉头及边角处，应先作预涂。
辊涂法：辊筒蘸漆要均匀。
涂漆时应使辊筒上下左右缓缓辊动，勿使油漆溢出辊筒两边。
焊缝、铆钉头及边角处，应先作预涂。
空气喷涂法：喷涂时，喷枪与被涂表面应成正确的角度与距离（30-50cm）。
上下左右移动喷枪时，喷孔和被涂面的距离应保持不变，不应作弧线形移动。
焊缝、铆钉头及边角处，应先作预涂。
无空气喷涂法：建议大面积施工时采用此法。
焊缝、铆钉头及边角处，应先作预涂。
涂装时，可随时检测湿膜厚度并换算出干膜厚度，并通过调节施工手法控制干膜厚度以达到规定要求。
涂装时，应遵循规定的施工间隔。
如超出最长覆涂间隔后涂漆，为保证层间附着力，宜将表面进行打毛处理后涂漆。
涂料完全固化后，才能投入使用。
详细的施工工艺参数请参看产品说明书或向本公司咨询。
4、施工安全施工作业场地严禁存放易燃品（油漆材料除外），现场严禁吸烟，场地周围距离10m内不准进行焊接或明火作业。
存放涂料及施工现场应有必要的消防设施。
在施工中应采用防爆照明设备。
施工现场应设置通风设施，有害气体含量不得超过有关规定。
从事作业人员应配带必要的防护用品，在容器内施工，应轮流作业，并采取良好的通风设施。
高空作业，要有防滑措施，作业人员应系好安全带。
使用高压无空气喷枪时，应将喷枪接地，以避免静电火花酿成火灾、爆炸事故。
使用无空气喷涂设备在极高压力下作业，切勿将喷枪喷孔对着人体与手掌，以免酿成人身伤害。
清洗工具及容器内的废溶剂，不得随意倾倒，宜妥善处理。
六、涂层检验1．表面处理检验采用喷砂或抛丸进行处理的金属表面清洁度应符合SIS055900中规定的Sa2.5级标准要求，手工和动力工具除锈的零部件表面应符合SIS055900中规定的St3级标准要求，采用照片或样块对照法进行检验；粗糙度达到Ry=40-80μm，用粗糙度检测量具进行测量。
储油罐防腐涂装方案设计
引言：储油罐是储存和保护石油等液体的重要设备，为确保储油罐的长期运行和避免因腐蚀导致的泄露问题，防腐涂装方案设计至关重要。
本文将从表面处理、底漆选择、涂料选型、施工工艺和质量控制等五个大点详细阐述储油罐防腐涂装方案设计的相关内容。
概述：储油罐防腐涂装方案设计是确保储油罐长期使用的关键环节。
涂装方案设计的目标是提供寿命长、可靠耐用、适应各种环境和介质的涂装体系。
合理的表面处理、底漆选择、涂料选型、施工工艺和质量控制是设计一个优秀的防腐涂装方案的重要组成部分。
正文内容：1. 表面处理1.1 表面清洁：使用合适的溶剂进行表面清洁，去除掉表面的灰尘、油脂和污垢，确保涂料能够与基层牢固结合。
1.2 钢材处理：采用喷砂、喷丸等方法进行去锈处理，除去钢材表面的锈蚀物，使表面光洁、粗糙度符合要求，提高底漆与钢材的附着力。
1.3 钢材防锈：在清洁后的钢材表面喷涂一层防锈底漆，保护钢材不再发生锈蚀。
2. 底漆选择2.1 底漆特性：选择具有良好的附着力、耐化学品腐蚀性能和抗腐蚀的底漆涂料。
2.2 底漆类型：根据储油罐的使用环境和介质，选择合适的底漆类型，包括环氧底漆、聚氨酯底漆、有机锌底漆等。
2.3 底漆施工：采用刷涂、喷涂或滚涂等方法进行底漆涂装，确保涂膜均匀、无气泡和固化良好。
3. 涂料选型3.1 涂料性能：根据储油罐的使用环境和介质，选择具有良好耐候性、抗化学品腐蚀性能和高温性能的涂料。
3.2 涂料类型：选择适合储油罐防腐涂装的涂料类型，如环氧涂料、聚氨酯涂料、防腐热喷涂涂料等。
3.3 涂料厚度：合理控制涂料的厚度，确保涂膜的质量和耐久性。
4. 施工工艺4.1 补强处理：对储油罐表面存在的凹陷、尖角等部位进行补强处理，提高涂层的附着力。
4.2 涂装工艺：根据涂料的要求，采用刷涂、喷涂、辊涂等合适的工艺进行涂装，确保涂层均匀、无气泡和无流挂。
5. 质量控制5.1 样品检测：在涂装前制备样品，进行附着力、硬度、耐腐蚀性等性能测试，确保涂膜质量符合要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、前言
随着我国国民经济的快速发展，石油及石油制品日益成为主要的能源和化工原料。
石油从原油开采、运输、贮存、加工都需要大量的贮罐。
中国石化总公司制定的《加工高含硫原油贮罐防护技术管理规定》对原油贮罐内外壁防腐提出了整套防护方案，本防腐涂装方案正是参照这一规定，结合本公司生产的相关防腐涂料的性能特点而编写。
二、原油罐内外壁防腐蚀环境及要求
1、内壁
2、外壁
三、原油罐防腐蚀涂料选用
1、内壁用导静电涂料
根据GB13348-92 《液体石油产品静电安全规程》、GB15599-95《石油和石油设施雷电安全规范》，要求原油罐内壁使用导静电涂料，GB6950-2001《石油罐导静电涂料技术指标》要求按标准
GB/T16906-1997《石油罐导静电涂料电阻率测定法》检测，石油贮罐导静电涂料的表面电阻率应为
105Ω<ps<108Ω。
目前用于贮油罐内壁涂装的导静电涂料按导电介质来分类，计有以下几种：
2、外壁用防腐涂料
考虑到原油罐多处于海边腐蚀性很强的海洋性大气环境之中，同时油罐使用期长，涂层应有较长的防腐年限，所以，宜选用防锈性好的底漆，屏蔽性佳的中涂漆和保光保色性好、耐候性佳、易覆涂和维修的面漆。
贮罐外壁常用涂料的性能特点如下：
四、防腐涂装方案：方案一：
方案二：
五、原油罐防腐涂装施工说明
1、表面处理
新建贮罐钢结构表面在涂装底漆前应经喷砂处理达到瑞典标准SIS055900 Sa2.5级，不便喷砂处采用动力工具除锈至SIS055900 St3级。
用压缩空气吹去灰尘和砂粒，用溶剂去除油污。
表面不允许有焊渣、药皮、电弧烟尘、边角不允许有毛刺及未除去的锈斑。
表面不平处或其它因喷砂处理引起的表面瑕疵须设法磨平填平，填补或适当处理。
在表面处理后6小时内涂装底漆。
2、涂装环境条件
宜充分利用好天气涂漆，潮湿的表面不宜涂漆，雨天、雾天、下雪天、落雹天气均不宜施工。
涂装环境温度最宜为5-35℃，空气相对湿度不大于80%。
涂装场院所宜采取适当遮蔽措施，防止灰尘及雨水落在未干漆面上。
3、涂漆操作工艺要求
双组份涂料配制必须按照规定比例，并充分搅拌均匀，根据不同的施工方法用专用的配套稀释剂调整施工粘度。
宜根据需用量和在使用期内的施工能力来确定双组份涂料的配料量，在使用期内用完，超出使用期则不能再使用。
如用不完一组料，需将甲组份充分搅拌均匀后，分别按比例称取甲乙组份并混合搅拌均匀。
根据施工条件和面积、涂料的施工性能采用适当的施工方式：
刷涂法：用油漆刷涂刷。
刷涂时，宜交错纵涂与横涂。
焊缝、铆钉头及边角处，应先作预涂。
辊涂法：辊筒蘸漆要均匀。
涂漆时应使辊筒上下左右缓缓辊动，勿使油漆溢出辊筒两边。
焊缝、铆钉头及边角处，应先作预涂。
空气喷涂法：喷涂时，喷枪与被涂表面应成正确的角度与距离（30-50cm）。
上下左右移动喷枪时，喷孔和被涂面的距离应保持不变，不应作弧线形移动。
焊缝、铆钉头及边角处，应先作预涂。
无空气喷涂法：建议大面积施工时采用此法。
焊缝、铆钉头及边角处，应先作预涂。
涂装时，可随时检测湿膜厚度并换算出干膜厚度，并通过调节施工手法控制干膜厚度以达到规定要求。
涂装时，应遵循规定的施工间隔。
如超出最长覆涂间隔后涂漆，为保证层间附着力，宜将表面进行打毛处理后涂漆。
涂料完全固化后，才能投入使用。
详细的施工工艺参数请参看产品说明书或向本公司咨询。
4、施工安全
施工作业场地严禁存放易燃品（油漆材料除外），现场严禁吸烟，场地周围距离10m内不准进行焊接或明火作业。
存放涂料及施工现场应有必要的消防设施。
在施工中应采用防爆照明设备。
施工现场应设置通风设施，有害气体含量不得超过有关规定。
从事作业人员应配带必要的防护用品，在容器内施工，应轮流作业，并采取良好的通风设施。
高空作业，要有防滑措施，作业人员应系好安全带。
使用高压无空气喷枪时，应将喷枪接地，以避免静电火花酿成火灾、爆炸事故。
使用无空气喷涂设备在极高压力下作业，切勿将喷枪喷孔对着人体与手掌，以免酿成人身伤害。
清洗工具及容器内的废溶剂，不得随意倾倒，宜妥善处理。
六、涂层检验
1．表面处理检验
采用喷砂或抛丸进行处理的金属表面清洁度应符合SIS055900中规定的Sa2.5级标准要求，手工和动力工具除锈的零部件表面应符合SIS055900中规定的St3级标准要求，采用照片或样块对照法进行检验；粗糙度达到Ry=40-80μm，用粗糙度检测量具进行测量。
2．漆膜厚度检验
2.1 施工过程中，施工单位应按照油漆说明书经常自测湿膜厚度，以有效控制干膜厚度。
2.2 每道漆膜实干后，用电磁式测厚仪测量干膜厚度，涂装完毕后，测试漆膜总厚度。
检测时，测点的选择要注意分布的均匀性和代表性，对于大面积平整表面，每10m2测一个点；对
于结构复杂的表面，每5 m2测一个点；对于狭小面积区域或部位，需保证每一自由面应有三个以上检测点；对于细长部件，每米测一个点。
2.3 干膜厚度采用两个90%控制，即90%以上检测点干膜厚度不小于规定膜厚，其余
检测点的干膜厚度不低于规定膜厚的90%。
2.4 对于干膜厚度达不到规定要求的部位，应及时进行补涂。
2.5 对于防静电涂层的厚度检测，可参照GB/T16906-1997《石油罐导静电涂料电阻率测定法》
附录B进行。
3．漆膜外观检验
采用目测检验涂膜外观，要求表面光滑、平整、颜色均匀一致，不得有流挂、汽泡、针孔、桔皮、起皱、刷痕、边界不清等病态现象，在防护保证期内无严重鼓泡、开裂、脱落、锈蚀等现象。
4. 防静电涂层电性能检查
用涂料电阻率测定仪测定，涂层电性能测试结果均应小于109，且每一测试结果都应在同一数量级内。
5．检验过程中，发现有不符合要求的项目，立即通知施工单位按照要求进行整改，以达到技术要求。
七、参考资料
本方案参考了以下资料：
1．GB/T 16906-1997 《石油罐导静电涂料电阻率测定法》
2．GB 13348 《液体石油产品静电安全规程》
3．GB 15599 《石油与石油设施雷电安全规范》
4．中国石化总公司《加工高含硫原油贮罐防护技术规定》
5．GB 6950-2001 《石油罐导静电涂料技术指标》
6．石油罐导静电涂料监测规范国家标准管理组宋广成. 《石油储罐导静电涂料使用情况的调研报告》.防腐蚀，2002，（6）
7．中石化集团管道储运公司杨占品、赵庆华、范传宝、冯伟章.《钢质储油罐底板腐蚀调查与分析》. 防腐蚀，2002，（6）。
