某道路互通立交工程桥梁施工方案及技术措施

某道路互通立交工程桥梁施工方案及技术措施

某道路互通立交工程桥梁施工方案及技术措施1. 引言道路互通立交工程是城市交通建设中的重要组成部分,它能够有效改善交通流量,提高道路运输效率。

在互通立交工程中,桥梁的施工是一个关键环节。

本文将针对某道路互通立交工程的桥梁施工方案及技术措施进行详细介绍。

2. 工程概况某道路互通立交工程位于城市中心区,设计总长度为XX公里,设计通行能力为XX辆/小时。

该工程包括X座互通立交,总计X座桥梁。

桥梁总长度为XX米,设计乘载能力为XX吨。

3. 桥梁施工方案3.1 施工流程桥梁施工分为基础施工和上部结构施工两个阶段。

具体流程如下:1.基础施工阶段:地基处理、桩基施工等。

2.上部结构施工阶段:桥台施工、桥墩施工、梁段制作与运输、梁段安装、桥面铺装等。

3.2 施工机械与设备为了保证施工质量和效率,我们计划使用以下主要机械与设备:•塔吊:用于封顶、吊装梁段等工序。

•混凝土搅拌车:用于混凝土的现场搅拌和运输。

•切割机:用于钢筋的切割和修整。

•扬重器具:用于梁段的吊装和安装。

•环氧地坪施工设备:用于桥面铺装工作。

3.3 施工安全措施在桥梁施工过程中,为了保证施工人员的安全,我们将采取以下措施:•实行安全管理责任制,并指定专人负责施工安全管理。

•进行安全教育和培训,提高施工人员的安全意识和技能水平。

•设置施工现场警示标志,保障施工区域的安全。

•严格执行施工现场管理规范,保证施工过程的有序进行。

•定期检查施工设备和机械,确保其正常运转和安全可靠。

4. 桥梁施工技术措施4.1 桥梁基础处理技术•地基处理:对施工区域的地基进行加固和加密处理,以提供良好的承载力。

•桩基施工:采用静载试桩法施工桩基,确保桥梁的稳定性和安全性。

4.2 上部结构施工技术•桥台施工:采用钢筋混凝土结构,按照设计要求施工,确保桥台的稳定性和承载力。

•桥墩施工:采用钢筋混凝土结构,按照设计要求施工,确保桥墩的稳定性和承载力。

•梁段制作与运输:采用预制梁段方式,现场拼接和运输到施工现场。

立交桥改扩建工程桥桩基施工方案(优秀工程方案)

立交桥改扩建工程桥桩基施工方案(优秀工程方案)

库尔勒龙山立交改扩建工程BTK0+480.2保通路桥桩基施工方案编制:审核:批准:年月日目录1 编制依据及范围 (1)1.1编制依据 (1)1.2编制原则 (1)1.3编制范围 (1)2 工程概况 (1)2.1 地理位置 (1)2.2 工程范围 (2)3 资源配置 (3)3.1主要管理及技术人员 (3)3.2、主要机械设备数量 (3)4 桩基施工方法及工艺 (4)4.1桩基施工工艺流程图 (4)4.2测量放样 (5)4.3护筒埋设 (5)4.4泥浆拌制及泥浆池规划 (5)4.5成孔施工 (6)4.5.1钻机施工之前准备 (6)4.5.2若使用冲击钻机时钻机就位 (6)4.5.3若使用旋挖钻机时钻机就位 (6)4.5.4泥浆备制 (6)4.5.5若使用冲击钻时冲击钻孔: (7)4.5.5若使用旋挖钻机时 (7)4.6终孔和检孔 (9)4.7清孔 (9)4.8钢筋笼制作安装 (10)4.8.1丝头 (10)4.8.2套筒 (10)4.9水下混凝土灌注 (11)4.9.1混凝土灌注前准备工作 (11)4.9.2混凝土灌注过程控制 (12)4.9.3灌注水下混凝土的注意事项 (13)4.10桩基检测 (14)4.10.1破桩头 (14)4.10.2桩基检测 (14)5 质量控制与检验 (15)5.1技术要求和标准 (15)5.2检验标准与方法 (15)5.3桩基础质量检验 (15)5.4工程试验质量保证措施 (15)6 钻孔灌注桩施工过程中控制与应对措施 (16)6.1钻孔主要控制措施 (16)6.2钻孔问题预防应对措施 (16)6.2.1坍孔预防及应对措施 (16)6.2.2钻孔偏斜预防及应对措施 (16)6.2.3卡钻预防及应对措施 (17)6.3混凝土灌注控制措施 (17)7 环境保护内容及措施 (18)7.1水土及生态环境的保护措施 (18)7.2水环境保护措施 (19)7.3土地资源保护 (19)7.4大气环境保护及粉尘的防治 (19)7.5完工后场地清理及恢复平整的环保措施 (20)8 文明施工措施 (20)1 编制依据及范围1.1编制依据⑴国家法律、法规.⑵本项目采用的标准、规范、规程、标准以及有关行业法规和法令等.⑶库尔勒市龙山立交改扩建工程施工图,《公路桥梁设计通用规范》、参考图.⑷现场实地勘察、调查所取得的基础资料.(5)集团公司拥有的科技成果、工法成果、管理水平、现有的技术装备力量和多年积累的公路中大桥梁施工经验.1.2编制原则⑴确保桥梁施工安全,满足质量、环保要求.精心组织施工,合理安排工序,确保无安全、质量、环境事故发生.⑵切合实际地形地质情况,方案具有可操作性,能预防各种风险因素.1.3编制范围库尔勒市龙山立交改扩建工程中的桥梁工程(保通路桥).2 工程概况2.1 地理位置龙山立交布设于现有库尔勒立交和现有龙山立交中间,距离北边的库尔勒立交约700 米,距离原龙山立交约780 米,龙山互通立交的建设有利于加强库尔勒市区东部与周边路网的联系,提高库尔勒“东大门”区域的交通通行能力,工程地理位置见图2-1-1 工程地理位置图.图2-1-1 工程地理位置图2.2 工程范围本标段主要桥梁有SK1+336.7主线桥(长109.4米)、SK1+172.887中桥(长36.4米)、EK0+660.5 E线匝道桥(长136.4米)、GL1K0+767.69天桥(长38.4米)、BTK0+480.2保通路桥 (长94.4米).桥梁起讫里程BTK0+480.2保用路桥BTK0+433-BTK0+427.4SK1+172.887中桥SK1+154.687-SK1+191.087SK1+336.7主线桥SK1+282-SK1+391.4EK0+660.5 E线匝道桥EK0+592.3-EK0+728.1GL1K0+767.69天桥GL1K0+748.49-GL1K0+786.89表2-2-1桥梁工程数量表3 资源配置为保证质量、安全及施工进度 ,项目部成立了以项目经理、总工、副经理等以及安全部长为主的领导小组,负责对桥梁桩基施工作业进行管理.3.1主要管理及技术人员主要管理及技术人员见表3-1-1桥梁工程数量表表3-1-1桥梁工程数量表3.2、主要机械设备数量主要管理及技术人员见表3-2-1桥梁工程数量表表3-2-1桥梁工程数量表4 桩基施工方法及工艺4.1桩基施工工艺流程图桩基施工工序:桩基位置定位→埋设护筒→粘土造浆→钻进→成桩检查→清孔→钢筋笼加工安装→浇注砼→成品砼检查→桩基检测,具体图4-1-1桩基施工工艺流程图4.2测量放样钻孔直接放样桩中心,依据桩中心在四周施放护桩;以桩径为半径画圆并撒石灰线作为开挖尺寸,护桩采用拉线交点和量距的方法校核. 测量过程中由测量监理现场全程监控,待测量完成以后,用长3×3×50厘米的木桩在现场做好标示,且用显眼的红色带子或布条做好记号,桩位确定后由测量监程理工师进行复核,复核无误并经监理同意后方可进行后续施工.4.3护筒埋设护筒采用钢板卷制,钢板厚度不小于6米米,对于桩径比较大或地形较复杂的桩基钢护筒采用10米米厚的钢板制作.钢护筒内径大于桩径至少20厘米.其埋设时护筒顶高出原地面至少30厘米.埋设深度宜为2~4米.若桩基在水中或特殊情况下,根据实际情况确定钢护筒埋设深度.护筒埋设以后,需要核对护筒的埋设位置,做好护桩以便对桩位复核工作,护筒中心与桩位中心偏差不大于5厘米,护筒竖直方向的倾斜度不大于1%.对于地下探明有大型溶洞、半填充溶洞的或者设计有说明的桩基,应该采取护筒跟进的方法施工.护筒定位后,应采取灌注混凝土、碎石.4.4泥浆拌制及泥浆池规划钻孔前应完成泥浆循环系统的设置,拌制的泥浆应经检验且符合规定的要求.如果有条件,应配备泥浆处理器.泥浆的相对密度应根据钻进方法、土层情况适当控制,一般不超过 1.5~2.0,尤其要控制清孔后的泥浆性能指标.成孔泥浆性能指标必须符合以下要求:相对密度:1.03~1.10;黏度:17~20Pa;含砂率:<2%;胶体率:>98%;泥皮厚度:<2米米.钻孔泥浆应进行循环处理重复利用,减少排放量.对旱地桩的泥浆循环和净化,其制浆池和沉淀池的大小应根据桩径、桩长及钻机型号确定,且必须要有一定富余量.施工过程中应及时清理泥浆池中的沉淀物.4.5成孔施工4.5.1钻机施工之前准备钻机施工之前,做好相应的准备工作,熟悉图纸,并根据图纸画出柱状图,以便根据柱状图大致确定桩基钻进过程中的地质变化情况,提前做好相应的处理措施.然后根据现场渣样情况与柱状图进行核对,有异常情况及时与专业监理工程师或者地质工程师联系,采取相应的措施解决.4.5.2若使用冲击钻机时钻机就位开孔前应准确确定钻机,根据施工放样要求使起吊滑轮线、冲击锤中心和桩位点三者在一条线上,钻杆位置偏差不大于2厘米.(要求每次交接班时对钢丝绳进行对中校核,钻头和钢丝绳中心与护筒中心的偏差不得大于2厘米).4.5.3若使用旋挖钻机时钻机就位旋挖钻机底盘为伸缩式自动整平装置,并在操作室内有仪表准确显示电子读数,当钻头对准桩位中心十字线时,各项数据即可锁定,勿需再作调整.钻机就位后钻头中心和桩中心应对正准确,误差控制在2厘米内.4.5.4泥浆备制根据设计及规范要求制定合格的泥浆,制定的泥浆相对密度;黏度;含砂率;胶体率;泥皮厚度等性能指标必须符合要求.4.5.5若使用冲击钻时冲击钻孔:a、开孔时应先在孔内灌注泥浆,如孔内有水,可直接投入粘土,以小冲程反复冲击造浆.b、开孔及整个钻进过程中,应始终保持孔内水位高出地下水位1.5~2.0米,并低于护筒顶面0.3米,掏渣后应及时补浆.c、冲击钻钻头直径不能小于设计桩径,宜采用重锤低击的施工工艺,在淤泥层和粘土层冲击时,应采用中冲程(1.0~2.0米)冲击,在砂层冲击时,应添加小片石和粘土采用小冲程(0.5~1.0米)反复冲击,以加强护壁;在漂石和硬岩层时,应更换重锤中冲程(1.0~2.0米)冲击,如表面不平整,应先投入粘土,小片石将表面垫平,在冲击钻进防止防止斜孔、坍孔;在实质地层中冲击时,应采用浓度合适的泥浆.d、冲击钻进时,操作手应随进尺快慢及时放主钢丝绳,严禁打空锤,施工中应在钢丝上做长度标志,准确控制钻头的冲程.e、施工岩溶桩时,当钻机钻至洞顶0.5~1.0米时,应加大泥浆比重及稠度 ,并缩小冲程,注浆将洞顶击穿.以防止卡钻.在击穿洞顶之前,应有专人观测护筒内泥浆面的变化,一旦泥浆下降,应迅速补浆.f、对于大型溶洞或多层溶洞,为防止其与相邻串孔或成孔后孔型有葫芦状,宜灌注低强度等级混凝土进行填充或注浆(水泥浆、水泥砂浆、加速凝剂水泥浆)预处理,冲击成孔应在预处理达到一定强度后进行.g、相邻桩基,不宜同时钻进.4.5.5若使用旋挖钻机时a、按既定的施工顺序进行桩孔的施钻工作,未经同意不可擅自改变施工顺序而随意进行桩孔的施钻.b、启动旋挖钻机进行钻杆起立、安装钻头及调垂工作,旋挖钻机进入工作状态,检查各项仪表和显示器的工作画面,确保旋挖钻机的工作状态正常.c、移动旋挖钻机使钻头中心与桩位中心对中,对中通过钻头底部中心钻齿的尖部与护桩交出的桩位中心进行控制,桩位中心通过“十”字护桩拉线交出,两点处于同一铅垂线上的偏差在验收标准允许偏差范围内即为对中完成,对中完成后设置钻机的平面位置记忆系统记住工作位置保证工作中自动对中归位,同时采用钢板尺进行复测,做好钻机就位的偏差记录.d、开孔时,将钻头慢慢下落到地表高程时,通过电脑控制按钮将深度显示仪调整为零,以便钻进过程中跟踪钻孔深度.然后再将钻头放入护筒(护壁)内,正向旋转开始钻进.e、选用斗筒式钻头钻进时,当钻头提出孔外移至机侧以后,继续缓慢上提钻头,利用动力头下的挡板将钻头上的顶压板的顶压杆下压,通过与顶压杆相连的连接杆件将钻头的底盖打开卸落钻渣,钻渣卸落完成后,再将钻头下落至地面关闭底盖.f、遇有坚硬地层,斗筒式钻头钻进困难时,换用锥形螺旋钻先将土层松散,再换用斗筒式钻头进行掏渣,如此往复,直至通过坚硬地层.g、施工过程中应通过钻机本身的三向控制系统反复检查成孔的竖直度,确保成孔质量.钻孔过程中,应经常观察主机在地面和支腿支撑处地面变化情况,发现下沉现象应及时停机处理,保证旋挖钻机始终处于自动调垂的工作状态.h、钻孔过程中随着孔深的增加向孔内应及时、连续地补浆,维持护筒内应有的水头;高于护筒底脚0.5厘米以上或底下水位以上1.5~2.0厘米,保持足够的泥浆压力,防止孔壁坍塌.还要随时注意地质变化,准确判断地层情况,防止对地层的误判导致坍孔等事故的发生,并根据地质情况的变化随时调整泥浆的性能指标和钻进工艺,以保证成孔质量.i、钻孔应连续进行,因故停钻时,应注意保持孔内泥浆比重,经常检查桩孔周围地表土的变化情况,防止孔壁坍塌.钻孔完成后,应尽快浇筑混凝土.j、钻孔过程中应做好各种记录.旋挖钻机钻进施工时及时填写《钻孔记录表》主要填写内容为:工作项目,钻进深度、孔底标高、地质描述、净钻孔时间及停钻原因等;《钻孔记录表》由专人负责填写,交接班时应有交接记录.钻孔达到预定钻孔深度后,提起钻杆,及时测量孔深及沉渣厚度.4.6终孔和检孔钻孔过程中详细记录钻孔原始记录,包括时间、高程、挡位、钻头、进尺情况等.每钻进1米(接近设计终孔高程时,应每0.5米)或者地层变化处,应在出渣口捞取钻渣样品,洗净后收进专用袋(渣样盒)内保存,标明土类日期、时间和高程,以供确定终孔高程.钻孔灌注桩在成孔过程、终孔后对钻孔进行阶段性的成孔质量检查,应采用专用检孔器进行检验,检孔器外径比钢筋笼外径大10厘米,长度不小于孔径的4~6倍.钻孔达到设计高度后,要用测绳测定孔深,当孔深符合要求后.对桩底沉淀厚度进行检查:摩擦桩:符合设计规定,沉淀厚度≤5厘米.端承桩:不大于设计规定值,设计未规定时,沉淀厚度≤5厘米.孔深、孔形、孔径、孔底沉淀物厚度经过检查合格并经监理工程师后进入下一道工序.4.7清孔钻孔深度达到设计高程后,应对孔径、孔深和孔的倾斜度进行检查,且应符合下表4-7-1:表4-7-1成孔检查合格后进行清孔,并应清除护筒上的泥皮;钢筋笼下好灌注混凝土前,应再次检查沉淀层的厚度、泥浆指标,如果超过规定值应该及时向孔内注入比重适合、含砂率低、稠度较好的泥浆.泥浆性能指标需达到以下要求:相对密度:1.03~1.10;黏度:17~20Pa;含砂率:<2%;胶体率:>98%;泥皮厚度:<2米米.桩基沉淀物厚度摩擦桩:符合设计规定,小于5厘米,端承桩:不大于设计规定值,设计未规定时,沉淀厚度≤5厘米.若不符合上述要求,则需要再次清孔,4.8钢筋笼制作安装钢筋笼各钢筋尺寸加工应符合设计要求.钢筋笼制作主要材料为圆钢:HPB300Ф14;螺纹钢:HRB400Ф20、Ф22、Ф28,主筋连接墩粗直螺纹机械连接,钢筋连接必须满足《铁路桥涵施工技术规范》中的要求.4.8.1丝头钢筋下料时,切口端面应与钢筋轴线垂直,不得有马蹄形或挠曲,端部不直时,应调直后再下料.镦粗头的基圆直径应大于丝头螺纹外径,长度应大于1/2套筒长度,过渡段坡度应≤1:5.镦粗头与钢筋轴线相垂直的横向表面不得有裂纹.不合格的镦粗头,应切去后重新镦粗,不得对镦粗头进行二次镦粗.钢筋丝头的螺纹应与连接套筒的螺纹相匹配.4.8.2套筒a、应进行表面防锈处理.b、套筒材料、尺寸、螺纹规格,公差带及精度等级应符合图纸的要求.c、套筒内螺纹不得有缺牙、错牙、污染、生锈、机械损伤等严重现象.钢筋保护层垫块应采用强度为米40的圆饼式滚轮纤维砂浆垫块.每个2米设置一组,每组4个均匀设于钢筋笼四周.d、钢筋笼应每个2~4米设置临时十字加劲撑,以防止变形;加强箍肋必须设在主筋的内侧,环形筋在主筋的外侧,并同主筋进行点焊(禁止绑扎).e、钢筋笼每节骨架应有半成品标识,标注好钢筋笼的节位、使用桩号、检验状态.然后用龙门吊运至制定的半成品堆放区.f、钢筋笼使用平板车运送至现场,运输过程中尽量避免颠簸,以免钢筋笼产生变形.钢筋笼运至现场后,经监理检验合格后,方可下放钢筋笼.下放过程中应均匀缓慢,并根据下放深度随时对钢筋笼的垂直度进行调整,避免下放到位后钢筋笼倾斜过大.g、钢筋下放到位后,应在顶端定位并做好加固处理,防止混凝土灌注时钢筋骨架偏移、上浮.h、桩基的声测管应满足设计要求,声测管尺寸Ф53×1.5米米或Ф50×2.5米米;桩每根桩按120°布设3根(桩径小于等于1.5米)或90°布设4根(桩径大于于1.5米)按声测管.桩基检测完毕后,需要进行声测管后压浆,压浆压力为P=(2-4)P0 (P0 为静水压力),压浆时要尽量保持每根桩的声测管同时均匀压浆.4.9水下混凝土灌注4.9.1混凝土灌注前准备工作a、应按水下混凝土灌注速度和灌注方量配齐罐车数量,保障便道畅通,设备的供应能力满足桩孔在规定时间内灌注完毕的要求,且保证其完好率,对主要设备要有备用.b、导管直径为300米米,壁厚6米米的无缝钢管,每节2.5米,低节4米,配2节1米,2节1.5米的短管,用来调节导管的长度.导管的连接采用丝扣式.严禁采用外法兰盘接长导管,防止导管与钢架之间挂带.导管在使用前后应认真检查,并做拼接、过球、水密承压、接头抗拉等试验,经常更换密封圈.4.9.2混凝土灌注过程控制a、灌注水下混凝土时,导管的直径宜按桩长、桩径和每小时灌注混凝土数量确定,导管壁厚满足强度和刚度要求,确保混凝土的灌注安全.导管接头宜采用快速螺纹接头,严禁采用外法兰盘接长导管,防止导管与钢筋骨架之间的挂带.b、导管在使用过程中,必须定期进行检查,确保导管的各项性能指标符合要求.c、灌注过程中,导管的埋置深度宜控制在2~6米.d、水下混凝土的强度、和易性、塌落度等应符合设计及规范要求.拌合站必须要有足够的生产能力,灌注时间不得长于混凝土的初凝时间;对灌注桩时间较长的桩,应对混凝土的初凝时间进行特别设计.混凝土塌落度控制:宜为180~220米米.混凝土到达现场后必须进行相关实验验证混凝土是否合格.e、首批混凝土灌入后,应立即测探孔内混凝土面高度,导管离孔底的高度应为20~40厘米,导管买入深度不应小于1米;如果发现导管内进水,应立即进行处理.f、对于岩溶发育的部位,应采取措施防止因混凝土压力增大而出现坍孔,同时应适当控制混凝土的灌注速度.g、在安装导管过程中应注意其垂直度,钢筋骨架内径与导管外壁之间的最小距离应大于粗集料最大粒径的两倍,当灌注的混凝土顶面距离钢筋骨架底部1.0米左右时,应降低混凝土的灌注速度,防止钢筋骨架上浮,当混凝土上升到骨架底口4米以上时,应提升导管,使管口高于钢筋骨架底部2.0米以上即可恢复正常灌注速度,灌注开始后,应紧凑、连续不间断地进行,不得中途停顿.h、应加强对灌注过程中的混凝土高度和混凝土灌注量的测量和记录工作,可每灌注10米³测一次(约一车混凝土).在进行水下混凝土灌注时,严禁将泵车管直接伸入导管内进行灌注,必须经过料斗进行灌注.i、在混凝土灌注将近结束时,应采取措施保证料斗内的混凝土与设计桩顶有足够高差,增加混凝土的提升能力,最终混凝土的灌注顶面高程比设计高0.5米以上.当存在地质较差、桩径较大的情况时,应根据首件工程总结确定超灌高度.在拔出最后一节导管时,拔管的速度应慢,边拔边抖,以防止桩顶沉淀的泥浆挤入导管下形成泥心.4.9.3灌注水下混凝土的注意事项a、按照水下灌注混凝土要求,配齐各主要机械和辅助机械,主要机械必须要有备用设备,防止混凝土浇筑过程中出现意外,导致混凝土中途停灌.b、水下混凝土宜采用钢导管灌注,导管直径为20~35厘米.每次导管使用前进行水密承压试验和接头抗拉试验,严禁采用压气试压.进行水密试验的水压不小于孔内水深1.3倍压力,也不应小于导管壁和焊缝可能承受灌注混凝土时最大压力p的 1.3倍,p可按下列公式计算:P=RcHc-RwHw式中:p—导管可能受到的最大压力(kPa);Rc—混凝土拌合物的重度,取24Kn/米³;Hc—导管内混凝土柱最大高度(米),以导管全长或预计的最大高度计;Rw—桩孔内水或者泥浆的重度(Kn/米³);Hw—桩孔内水或泥浆的深度(米)c、水泥可采用火山灰质硅酸盐水泥,粉煤灰硅酸盐水泥、普通硅酸盐水泥或硅酸水泥,采用矿渣硅酸盐水泥时应采取防离析的措施;粗集料宜选用卵石,如采用碎石宜适当增加混凝土配合比中的含砂率,粗集料的最大粒径不应大于导管内径的1/8和钢筋最小净距的1/4,同时不应大于37.5米米;细集料宜采用级配良好的中砂.d、混凝土拌合物应具有良好的和易性,灌注是应能保持足够的流动性,其塌落度当桩径D<1.5米时,为180~220米米;D≥1.5米时,为160~200米米,要充分考虑混凝土运输过程中的塌落度损失,到达现场后必须进行塌落度试验,符合要求后方可灌注混凝土.e、首批混凝土灌注时,导管离孔底的高度设为20-40厘米,同时保证混凝土埋置导管深度不小于1米.为保证首批混凝土灌注满足要求, 漏斗容量不小于 2.5米 3.计算公式为:0.75*0.75*3.14*1.3+0.125*0.125*3.14*20*1.1/24=2.5米3注:导管孔离孔底高度设为0.3米,混泥土埋置深度为1米,导管中剩余混凝土高度按0.92米计,导管采用25厘米直径.4.10桩基检测4.10.1破桩头全断面凿除,用风镐(空压机)进行全断面凿除.在凿除过程中尽量使钢筋顺直,避免钢筋弯折,凿除到设计标高后按照设计角度进行弯折;对于桩身松散砼应全部凿除,处于设计标高以下时采取承台砼一次浇筑,避免因接桩产生过多施工缝.桩顶位置用钢钎打入,先将钢筋外侧的保护层混凝土凿除,将钢筋暴露,然后将钢筋笼内部的混凝土沿圆周打入3~5 个点,利用张力使上部的一段桩头和下部的脱离(因为混凝土适应抗压,但是抗拉强度很小)采用吊车或者挖掘机清除.在剥离钢筋时减少设备与钢筋的碰撞,钢筋向桩外按照设计角度弯折,采用吊车或挖掘机清除桩头同时避免砼对钢筋的压折碰撞;剩余高于设计标高的桩身砼采取人工风镐进行凿除清理平整.采用机械钻孔,然后使用膨胀剂进行松动,吊车或挖掘机进行清除,最后人工凿平.这三种工艺为目前常采用的破桩头工艺,灌注桩的桩头破除后桩头面一定要平整,不能留有斜面,且不存在松散砼,对钢筋按照设计角度进行弯折.建议采取钢筋剥离,切割法破除桩头的方法,即先用切割片按桩顶标高环向切割3~5厘米,再剥出切割区以上钢筋,将钢筋暴露,然后将钢筋笼内部的混凝土沿圆周打入3~5 个点,利用张力使上部的一段桩头和下部的脱离采用吊车或者挖掘机清除.4.10.2桩基检测桩基灌注完成后,按招标文件和技术规范要求对桩基进行检.5 质量控制与检验5.1技术要求和标准a、孔径不小于设计孔径;孔深不小于设计深度,同时嵌岩深度不小于设计要求;b、孔位中心偏差小于等于50米米;c、孔桩倾斜度偏差小于等于1%,挖孔桩小于等于0.5%;d、钢筋笼加工及安装满足规范要求;5.2检验标准与方法孔桩达到设计深度后,必须核实地质情况.孔底应平整,无松渣、淤泥、沉淀或扰动过的软层.孔径、孔深和孔型必须符合设计要求.5.3桩基础质量检验a、桩的混凝土强度等级必须符合设计要求.水下混凝土标准养护试件强度必须符合设计强度等级的 1.15倍.b、桩身顶端必须清理上层浮浆露出新鲜混凝土面.桩顶高程和主筋伸入系梁(承台)的长度必须符合设计要求.c、桩身混凝土应匀质、完整.其检验必须符合下列规定:对桩身混凝土应全部进行无损检测.检测方法必须符合相关规范的规定.对桩身混凝土质量有疑问和设计有要求的桩,应采用钻芯取样进行检测.桩承载力试验必须符合设计要求.5.4工程试验质量保证措施a、健全试验责任制,将试验责任落实到人,实行奖优罚劣并与工资收入挂钩.b、编制详细的试验工作计划,严格按照规范对试验的项目、抽样组数、频次和要求进行检测,确保工程材料、施工质量能得到充分保证.c、配足先进的试验仪器,满足施工试验工作需要.6 钻孔灌注桩施工过程中控制与应对措施6.1钻孔主要控制措施开孔时位置要准确,在整个钻孔过程中保证钢丝绳与桩位重合(要求每次交接班时对钢丝绳进行对中校核,误差2厘米).钻进作业要连续进行,钻孔记录要及时填写(正常钻进时时间间隔最多不超过4小时),还要随时控制泥浆稠度.要注意地层变化,在地层变化处均要捞取渣样(捞取渣样要求:地质变化处必须取样;正常钻进每2米取一次;对于嵌岩桩,接近弱风化层时每0.5米取一次.嵌岩桩进入微风化层必须报检确认方可继续钻进.渣样提取后存放在小塑料袋中,并标明取渣时间、标高和渣样名称,以便查看),判明后记入记录表中并绘制地质柱状图.钻孔深度达到设计孔深后(对于嵌岩桩,孔深至少超过设计孔深5厘米,并要嵌入岩层设计深度),采用检孔器(长度2米,要求箍筋在外,竖筋在内,长度大于4倍孔径)对孔深、孔位进行检查,要满足以下规范要求:孔位允许偏差50米米;孔径不小于设计值;倾斜度小于1%,符合要求后方可成孔.6.2钻孔问题预防应对措施6.2.1坍孔预防及应对措施坍孔部位不深时,可改用埋深护筒,将护筒周围回填土,夯实重新钻孔;轻度坍孔,可加大泥浆相对密度和提高水位;严重坍孔,用粘土泥膏投入,待孔壁稳定后采用低速钻进;提升钻头,下放钢筋笼保持垂直,不要碰撞孔壁;在松软砂层钻进时,控制进尺速度,用较好泥浆护壁.6.2.2钻孔偏斜预防及应对措施检查纠正桩架,使之垂直安置稳固,并对导架水平与垂直校正和对钻。

X互通立交桩基施工方案

X互通立交桩基施工方案

目录第一章编制依据及编制范围 (1)1.1编制依据 (1)1.2编制原则 (1)1.3编制范围 (1)第二章工程概况 (2)2.1设计概况 (2)2.2沿线自然地理概况 (2)2.3主要工程数量 (3)2.4工程特点 (4)第三章施工部署 (6)3.1施工队伍 (6)3.2主要施工人员投入计划 (6)3.3主要施工机械设备配备 (6)3.4临时设施 (7)3.5检验试验 (8)3.6施工总平面布置图, (8)第四章工期计划 (9)4.1计划总工期 (9)4.2施工进度计划 (9)4.3施工进度计划横道图 (9)第五章桩基施工工艺及施工方法 (10)5.1钻孔灌注桩施工工艺流程图 (10)5.2施工准备 (10)5.3施工工艺及施工方法 (11)5.4桩基施工常见问题及预防、处理措施 (18)第六章工期、质量保证措施 (22)6.1工期保证措施 (22)6.2质量保证措施 (24)第七章安全环保、文明施工措施 (32)7.1安全保证措施 (32)7.2环境保护措施 (38)7.3文明施工措施 (39)第八章冬期、雨期及热期施工措施 (41)8.1冬期施工措施 (41)8.2雨期施工措施 (42)8.3热期施工措施 (42)附件:总平面布置图第一章编制依据及编制范围1.1编制依据1、W四环线西段x互通立交设计文件;2、国家、地方及行业相关的施工技术规范、验收标准及质量、安全技术规程;3、HB省高速公路建设标准化相关文件;4、本单位相关的管理文件;5、现场实地调查资料;6、本单位近年来参加公路、市政工程的施工经验和现有的资源。

1.2编制原则1、认真贯彻党和国家对工程建设的各项方针和政策,严格执行建设程序;2、遵循施工工艺规律、技术规律及安全生产规律,合理安排施工程序及施工顺序;3、全面规划,统筹安排,确保工期;4、积极采用新材料、新设备、新工艺和新技术;5、充分利用现有机械设备,扩大机械化施工范围,提高机械化程度,改善劳动条件,提高机械效率;6、合理布置施工平面图,尽量减少临时工程和施工用地。

立交桥桩基施工安全专项方案

立交桥桩基施工安全专项方案

目录编制依据 (2)第一章安成互通立交桥桩基工程概况 (3)1.1 安成互通立交桥桩基工程总体概况 (3)1.2 自然条件 (3)(1)地质 (3)(2)气象 (3)(3)水文 (4)1.3 施工目标 (4)第二章施工工艺简介 (6)2.1 桩基施工工艺流程 (6)第三章拟投入人力资源和机械设备配置 (7)3.1 拟投入人力资源配置 (7)3.2 拟投入机械设备配置 (7)第四章危险源识别与分析 (8)4.1 桩基础施工安全特点分析 (8)4.2 施工危险源识别 (8)第五章施工安全保障 (9)5.1 安全生产管理机构 (9)5.2 安全生产保证措施 (9)5.3 针对危险源的安全措施 (12)5.4 安全事故处理预案 (12)第六章环境保护 (14)6.1 施工期间环境污染源分析 (14)6.2 环境保护、水土保持保证体系 (14)6.3 环境保护、水土保持保证措施 (15)第七章职业健康管理 (18)7.1职业健康管理方针与目标 (18)7.2 职业健康管理机构 (18)7.3 职业健康管理措施 (18)第八章应急处置措施 (19)8.1防台应急处置措施 (19)8.2异常天气情况下的应急措施 (19)8.3车辆伤害应急处置措施 (20)8.4高处坠落事故应急处置措施 (20)8.5机械伤害应急处置措施 (20)8.6物体打击事故应急处置措施 (21)8.7触电事故应急处置措施 (21)8.8中暑应急处置措施 (21)8.9火灾事故处置措施 (21)编制依据1、江珠高速公路北延线佛山段第JZSG-01合同段《两阶段施工图设计》2、江珠高速公路北延线高速公路项目管理处《项目管理制度》(下册)3、江珠高速公路北延线佛山段第JZSG-01合同段《总体施工组织设计》3、《江珠高速公路北延线佛山段桩基础施工方案》4、《公路工程施工安全技术规程》(JTJ076-95)5、《JGJ 46-2005 施工现场临时用电安全技术规范》6、《中华人民共和国交通安全管理条例》7、招标文件8、其他国家、地方法律法规9、现场实际水文地质情况第一章安成互通立交桥桩基工程概况1.1 安成互通立交桥桩基工程总体概况安成互通立交分布区间为K21+740~K23+470里程段范围,位于顺德均安镇安成村,与横九公路互通,由安成立交主线跨线桥、安成互通立交永隆涌主线桥、安成互通立交永隆涌左辅道桥、安成立交C匝道桥、安成立交D匝道桥组成。

立交桥冲击钻孔灌注桩基础施工方案

立交桥冲击钻孔灌注桩基础施工方案

立交桥冲击钻孔灌注桩基础施工方案一、背景和目的立交桥是现代城市交通系统中重要的组成部分,它能够实现不同道路交通流的分离和交叉口的无阻碍通行。

而立交桥的基础施工则是保证立交桥结构稳定和安全使用的重要环节。

本文档旨在提供一个冲击钻孔灌注桩基础施工方案,以确保立交桥基础工程的质量和安全。

二、施工前准备1. 设计图纸的评审:根据设计图纸,组织专业人员对施工图纸进行全面评审,确保设计的准确性和可实施性。

2. 地质调查和勘探:进行地质调查和勘探,了解地下情况、土质特点和地下水位等信息。

3. 施工准备:准备必要的施工设备、材料和人力资源,包括钻孔机、灌注桩机、钢筋、混凝土、施工团队等。

三、施工步骤1. 钻孔使用冲击钻孔机对桥墩位置进行钻孔。

首先,根据设计要求确定钻孔孔径和孔距。

然后,根据地质调查数据,确定钻孔的深度。

在钻孔过程中,要注意控制钻孔的直径和垂直度,确保孔洞的质量。

2. 清孔在钻孔完成后,使用清孔钻进行孔底清理。

通过旋转和冲击的方式,清除孔洞中的土层、砂石和泥浆等杂质,保证清洁的孔底条件。

清孔过程中,要避免大量泥浆倒入孔洞,以免影响下一步的灌注作业。

3. 灌注桩筒将灌注桩筒放入钻孔中,确保与孔壁之间有足够的间隙。

然后,通过灌注方式,将混凝土注入孔洞,同时将桩筒逐渐抬离钻孔。

在灌注过程中,需要控制好灌注速度和混凝土的振捣,以确保灌注桩的密实度和质量。

4. 筹备桩身及钢筋待灌注桩筒结束后,根据设计要求,进行桩顶或连接部位的筹备工作。

这包括对桩顶进行剪切或形成锥度的处理,以及在需要的。

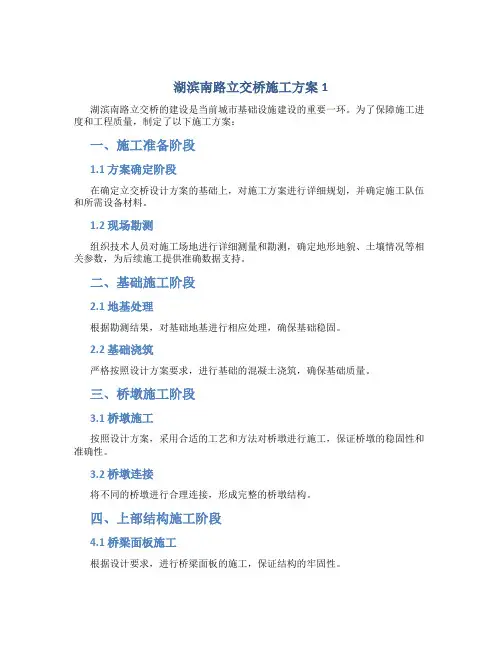

湖滨南路立交桥施工方案1

湖滨南路立交桥施工方案1

湖滨南路立交桥施工方案1
湖滨南路立交桥的建设是当前城市基础设施建设的重要一环。

为了保障施工进度和工程质量,制定了以下施工方案:
一、施工准备阶段
1.1 方案确定阶段
在确定立交桥设计方案的基础上,对施工方案进行详细规划,并确定施工队伍和所需设备材料。

1.2 现场勘测
组织技术人员对施工场地进行详细测量和勘测,确定地形地貌、土壤情况等相关参数,为后续施工提供准确数据支持。

二、基础施工阶段
2.1 地基处理
根据勘测结果,对基础地基进行相应处理,确保基础稳固。

2.2 基础浇筑
严格按照设计方案要求,进行基础的混凝土浇筑,确保基础质量。

三、桥墩施工阶段
3.1 桥墩施工
按照设计方案,采用合适的工艺和方法对桥墩进行施工,保证桥墩的稳固性和准确性。

3.2 桥墩连接
将不同的桥墩进行合理连接,形成完整的桥墩结构。

四、上部结构施工阶段
4.1 桥梁面板施工
根据设计要求,进行桥梁面板的施工,保证结构的牢固性。

4.2 桥梁连接
将不同部分的桥梁进行连接,形成完整的桥梁结构。

五、全桥整体拼装
5.1 钢梁吊装
采用合适的设备,将全桥的钢梁进行吊装到指定位置。

5.2 桥面铺装
对全桥进行桥面的铺装,确保行车的平稳性和安全性。

六、施工完成阶段
竣工验收
对立交桥完成的整体质量进行验收,确保符合相关标准要求。

投入使用
经过验收合格后,交通部门将全桥正式投入使用,提升城市交通效率。

以上是湖滨南路立交桥施工方案1的具体内容,施工过程中将严格按照方案执行,确保施工质量和进度,为城市基础设施建设做出贡献。

立交桥桩基工程施工方案

立交桥桩基工程施工方案

立交桥桩基工程施工方案立交桥桩基工程是桥梁建设中的重要环节,其施工方案的设计对于保障工程质量和进度具有至关重要的意义。

本文将结合具体案例,介绍立交桥桩基工程施工方案的设计与实施。

1. 工程概况立交桥桩基工程位于某市市区交通要道上,设计总长100米,全长超过500米,主要由数个桩基组成。

地质条件为上覆表土层较深,下为坚硬地层。

2. 施工方案设计2.1 桩基种类选择:考虑到地质条件和施工要求,选择了预制桩作为桩基结构,以保证施工质量和工期。

2.2 施工方法:采用钻孔灌注桩施工方法,首先进行钻孔作业,再进行钢筋安装与灌浆,确保桩基质量。

2.3 桩基布置:根据设计要求,合理布置桩基位置和间距,保证立交桥稳定性和承载力。

3. 施工实施3.1 现场准备:在施工前,组织人员对施工现场进行勘察,清理现场并搭建施工设施,确保施工顺利进行。

3.2 桩基钻孔:采用先进的钻孔设备,按设计深度和直径进行孔洞钻设。

3.3 钢筋安装与灌浆:根据设计要求,在孔洞中安装钢筋,再进行灌浆,确保桩基牢固。

3.4 验收与监测:在施工过程中,保持与设计单位的沟通,及时进行验收和监测,以确保施工质量。

4. 施工质量控制4.1 施工记录:对施工过程进行详细记录,包括施工进度、检测数据等,以备日后查证。

4.2 施工质量检测:委托专业机构对桩基施工过程进行抽样检测,确保符合设计和规范要求。

5. 施工安全保障5.1 安全教育:组织施工人员参加安全培训,提升安全意识,减少施工事故发生可能。

5.2 安全设施:设置安全警示标识、安全带等设施,保障施工人员的安全。

6. 结束语通过本文的介绍,我们了解了立交桥桩基工程施工方案的设计与实施过程。

施工方案的科学性和实施的严谨性将直接影响工程的质量和进度,因此在实际工程中需要高度重视,确保桥梁工程建设的顺利进行。

立交桥工程施工方案

立交桥工程施工方案

立交桥工程施工方案(一)总体施工技术方案由于本工程现状济王路立交桥人行道要拆除,又要保证不影响济王路行车,施工干扰较大,所以应合理安排路基、路基附属、匝道、辅道及A〜H 匝道桥、人行道桥等工程项目的穿插施工,按不同季节对所担任工程进行合理安排。

一方面减少施工干扰,另一方面,减少对城市的污染。

挡墙、路基附属、匝道及其它工程项目在不影响其它工程项目施工的前提下穿插进行。

上道工序施工为下道工序施工创造开工条件,一环扣一环,周密安排。

(二)施工测量方法本合同段单位工程有路基和桥梁,匝道桥有8 座,施工测量的坐标和高程要求相对精确,以保证公路及桥梁相互之间的限高及接口衔接准确。

根据该工程设计蓝图平面特点,建立一完整的工程测量控制网,用以控制各单项工程的平面位置和相关配套的线路、道路等,准确地将道路及桥梁的轴线与标高反映在施工全过程中,严格按工程测量规程要求进行控制加密和放样工作。

主要测量器具及人员:全站仪四台,J2经纬仪四台,S2精度水准仪十台,50m钢尺二十把(另备一把50m 校正钢卷尺),5m 塔尺十根,配备十位有丰富测量经验的专业人员来完成施工全过程的测量放线工作。

平面定位控制可依据业主提供的控制桩采用直角坐标法先分别确定相应单位工程纵向主轴和横向主轴,然后以此二主轴线定出每个单位工程的外边主轴线,同时就在各外主轴线的交点处设轴线桩,为了保护其不受损坏或丢失,还应将这些桩引到边轴线以外3m 处,即另设轴线控制桩。

高程测量控制以当地给定的高程点,用S2水准仪引测到轴线控制点上,再逐一引测到其它控制点,经多次反复测设,通过计算机间接平差程序对测量数据进行处理,消除闭合差,将控制点妥善保护于半永久性控制桩点上。

观测要求和测设标准在实施导线网点和高程测量过程中,要做到三固定(人、仪器、水准基点)三规定(日期、方法、观测路线)一要求(精度),较大建筑物荷载的增加及周围大量积水或暴雨后均需观测,测设标准和精度误差要求:根据中华人民共和国国家标准《工程测量规范》GB50026-93中规定:平面控制线:土3mm;高程控制:土3mm;竖向位移;3H/1000;且不大于2cm(H为建筑标高)。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

桩基工程本合同段钻孔灌注桩共有4 种不同桩径:Ф120cm、Ф140cm、Ф160cm、Ф200cm。

钻孔采用GPY-26 型压式转盘工程钻机和反循环冲击式钻机成孔,泥浆护壁,二次循环清孔,下导管浇注水下混凝土成桩。

钢筋笼在加工场分段制作成型,汽车吊吊放入孔,帮条焊连接。

混凝土集中搅拌,混凝土搅拌运输车运输浇注。

钻孔灌注桩施工工艺流程见附件9.1《钻孔灌注桩施工工艺流程图》。

一、施工准备工作1、平整场地道路根据桩顶设计标高、自然地面高程,用人工平整场地,按钻孔平面布置修筑钻孔机械进出场道路。

场地面积要满足摆放钻机、摆设泥浆池及沉淀池的位置。

在软弱地基上钻孔时,应对地基进行加固,必要时进行换填,以免钻机在施工时发生沉陷和倾斜。

有鱼塘和水田的地方施工时需先做围堰隔水,抽水清淤,换填砂砾土后才能上钻机施工。

有小河沟处,须先改河,让河水暂时绕行,再清淤填砂砾土,进行钻孔桩施工。

待全部施工完毕以后,再把河水改回来,恢复小河的原貌。

2、桩位测量放线准确地放出桩位,桩位放线时必须在精确定出桥位(墩、台位置)以后,再经过复测,定出桩位,误差控制在5mm 以内。

桩位用φ10mm、长35-40cm 钢筋打入地面30cm,作为桩的中心点标记,然后在钢筋头周围按桩径洒上白灰圆圈作为记号,既便于寻找,又可防止机械移位时破坏桩位。

3、桩位超前钻探根据设计要求施作钻孔灌注桩超前钻探,进一步探明地质状况,调整变更设计桩长及嵌岩深度。

保证桩基工程质量。

4.护筒制作埋设护筒的作用是固定桩位,引导钻孔方向,隔离地表水免其流入井孔,保护孔口不坍塌,并保证孔内泥浆水位高出地下水位或施工水位一定高度,形成静水压力,以保护孔壁免于坍塌。

护筒在钻孔前埋入桩位,护筒的制作及埋设方法如下:a.护筒用δ=6mm 钢板加工制成,护筒内径比钻孔桩设计直径加大20~30cm,护筒的长度根据钻孔桩的地质和水位情况确定,本工程的护筒长按2.0m 考虑。

b.护筒的埋设要考虑桩位的地质和水位情况,本工程地表为低液限粘土,地下水位很高,埋设时护筒顶应高出地下水位1.5m,高出地面0.3m,直接置于夯实的粘土层(厚30-50cm)上,护筒四周回填粘土,分层夯实。

c.护筒埋设应注意质量,防止在钻孔过程中发生孔口变形及坍塌,防止护筒底土层穿孔致使底脚悬空,造成塌孔,向外漏水、漏浆等事故。

埋置好的护筒平面位置偏差小于5cm,护筒倾斜度偏差小于1%。

d.护筒埋设前应用十字交叉法将桩中心引至开挖区外,放四个护桩,并做好保护(直到成孔后),埋设护筒时再将中心引回,使护筒中心和桩位中心重合。

二、钻进作业1、钻机就位本桥的钻孔灌注桩设计为嵌岩桩,钻孔机械使用黄海机械厂生产的GPY-26 型压式转盘工程钻机,其转盘扭矩大,油缸压力大,适合在中、弱风化岩层中钻大直径嵌岩桩。

另外再配合部分反循环冲击钻机。

钻机就位时应安平垫稳,钻杆垂直,保证在钻孔过程中钻机不会移位和倾斜。

钻机就位后,要将钻头的钻尖对准孔位中心。

具体方法是在护筒的刻痕处用线连成十字,钻头中心对准十字交叉点。

2、泥浆制备泥浆护壁的作用是使孔内形成一定高度的水头,产生向孔壁外的渗流压力,以克服向内的径向土压,从而保护孔壁的稳定,另外,泥浆还有浮碴作用。

为充分发挥泥浆的护壁和浮碴作用,必须重视泥浆的质量,泥浆的比重和性能指标应满足《公路桥涵施工技术规范》的要求,控制失水率,粘土的备料量为成孔体积的100-120%。

由于钻孔桩桩径大,再加上覆盖层土质较差,成孔时使用的泥浆要按需要添加膨润粘土等护孔剂,以保护孔壁稳定。

膨润土泥浆具有比重低、粘性好、含砂量少、失水量小、泥皮薄、稳定性强、固壁能力高、钻具阻力小、钻孔进率高、造浆能力大等特点,因此本工程采用膨润土作为护孔剂。

保证泥皮厚度控制在规范允许范围内,以确保桩基承载能力的发挥。

3、钻孔作业在钻孔桩施工中,钻孔是关键性的工序,不仅决定施工进度,而且关系到施工的成败,因此稍有疏忽,就会塌孔、缩颈、回淤量超出设计要求,使钻孔报废和重新清孔、扩孔。

a.钻孔前,根据地质勘探及水文资料,绘制钻孔地质剖面图,挂在钻台上,以供对不同土层选择适当的钻头、钻进压力和速度以及适当的泥浆比重参考数据。

钻进过程中,应注意土层变化,在土层变化处均应捞取渣样,判断土层,并记入记录表中。

b.钻孔作业首先要安排好钻孔顺序,目的是防止邻孔未凝混凝土受振和穿孔。

c.开始钻进时,进尺应适当控制,在护筒刃脚处,应低档慢速钻进,使刃脚处有坚固的泥皮护壁。

钻至刃脚下1 米后,以正常速度钻进。

d.钻孔作业必须连续进行,不得间断。

因故必须停钻时,孔口应加护盖,并严禁钻锥留在孔内,以防埋钻。

e.按钻进工艺、机械技术要求及钻孔操作要点进行钻孔。

钻进过程中经常检查桩径、垂直度、钻机位置是否正常等,填写钻孔桩施工记录并及时交接。

经常对泥浆进行试验,设置泥浆净化系统,以清除钻碴,回收泥浆和减少对环境的污染。

f.在砂土中宜选用大泵量,稠泥浆,低档慢速进尺,防止排渣速度跟不上。

并保持泥浆密度和粘度,避免造成糊钻或由于坍孔造成埋钻。

g. 在成孔过程中,每钻进1m,用罗盘式测斜仪或超声波测斜仪检测一次垂直度,发现偏斜及时纠正,保证成孔后垂直偏差小于1%。

成孔结束后,复核桩和桩位的偏差,桩位偏差<50mm,桩径偏差≤20mm。

h. 桩深达到设计要求后,还必须检验桩径、桩位偏差、垂直度、泥浆厚度等并做好记录,合格后进行清孔换浆,降低孔内泥浆比重,减少沉碴厚度。

准确测量孔深,计算出沉碴厚度,沉碴厚度必须控制在规范或设计要求范围内。

4、反循环清孔清孔的目的是抽、换孔内泥浆,清除钻渣沉淀层,尽量减少孔底沉淀厚度,防止桩底存留过厚沉淀层而降低桩的承载力。

其次,清孔还为浇注水下混凝土创造良好条件,使测孔准确,浇注顺利。

清孔方法采用换浆或抽浆清孔法。

清孔是钻孔灌注桩施工的一道重要工序,清孔质量的好坏影响水下混凝土浇筑、桩身质量与承载力的大小。

为了保证清孔质量,采用两次清孔,在保证泥浆性能的同时,必须做到终孔后清孔一次和浇筑前清孔一次。

第一次清孔利用成孔结束时不提钻慢转反循环清孔,调制性能好的泥浆替换孔内稠泥浆与钻屑。

第二次清孔利用导管进行,并在第二次清孔后25min 内及时注入第一斗混凝土。

否则,需重新测量沉渣厚度或清孔。

桩孔达到设计深度后,先静止1h,等悬浮物全部沉淀后再清孔,清至孔底泥浆比重为1.2 左右时,在孔内加入适量粘土用钻头旋转,将底部的砂石浮起,再次清孔,清至泥浆比重为1.05 左右,测量沉碴厚度,合格后开始下钢筋笼。

清孔后要对钻孔进行检查,孔的平面位置在各方向的误差均为50mm,钻孔直径应不小于桩的设计直径,倾斜不大于孔深的1/100,井底沉渣厚度不超过50mm。

清孔后的泥浆性能指标:含砂率小于2%,比重1.05~1.15,粘度17~20Pa.s。

三、钢筋笼制作与安装1.钢筋笼的制作a.骨架制作方法可用卡板成型法或箍筋成型法。

钢筋笼在现场平地上集中制作,分节绑扎,每隔2m 设置加强箍筋一道,纵向主筋采用焊接连接,整体或分节吊装入孔。

在桩长不大、汽车吊臂够长时应尽量做成一节,在桩长很大时钢筋笼可根据吊车起吊高度分段制作。

每段钢筋笼必须有足够的刚度,刚度不足者应增设加强箍圈。

钢筋笼制作完后,要逐节进行检验。

b.钢筋表面应清洁、无损伤、无油渍、无漆污和铁锈。

使用前应将锈污清除干净,带有颗粒状或片状老锈的不合格钢筋不准使用。

c.当钢筋有焊接接头时,1000mm 的区段内,同一根钢筋不得有两个接头。

在该区段内有接头的受力钢筋截面面积不超过受力钢筋总截面积的50%。

竖钢筋搭接采用双面焊,焊缝长度大于5 倍的钢筋直径,焊缝高度大于0.3 倍钢筋直径,焊缝宽度大于0.7 倍钢筋直径。

设计规范要求,桩基的钢筋笼中,直径≥25mm 的钢筋采用机械联接,采用SA 级接头。

接头需要相互错开,满足施工规范的要求。

d.加劲箍筋和普通箍筋采用环筋形式。

均采用双面搭焊接,焊缝长度不小于10倍钢筋直径,焊接时不得咬伤竖筋。

e.为了防止钢筋笼放置偏心,保证混凝土保护层的厚度不小于50mm,在钢筋笼间隔的2m 断面上,分别设置4-6 个定位器,焊接在钢筋笼上。

2.钢筋笼的吊装和放置钢筋笼搬运时要防止扭转、变形、弯曲。

埋设放置钢筋笼时采用吊车整体吊装,对准孔位,吊直扶稳,缓缓下沉,避免碰撞孔壁。

钢筋笼下放到设计位置后,马上检查钢筋笼的位置是否安装到设计位置,是否发生偏心,检查合格后,马上对钢筋笼进行固定。

四、水下混凝土的浇筑浇筑钻孔桩的水下混凝土采用导管法施工。

混凝土采用在有自动配料系统的拌合站集中拌合,倾卸车输送,吊车浇筑的施工方法。

1.混凝土必须具有良好的和易性,配合比应通过试验确定,坍落度宜为180~210mm;水泥用量不少于340kg/m3,含砂率宜为40%~43%,选用中粗砂;粗骨料的最大粒径应小于40mm,采用连续级配;混凝土中可掺外加剂改善和易性和缓凝。

外加剂选用的品种和用量由试验室通过试验确定。

水泥应采用普通硅酸盐水泥或矿渣硅酸盐水泥,水灰比0.6。

2. 导管采用丝扣连接导管,导管使用前应试拼、试压,并试验隔水栓能否顺利通过,试水压力为0.6~1.0Mpa。

导管应安装在钻孔桩的中心,由稳固架支固。

导管的底部至孔底的距离为300mm。

导管安装完毕后,再次检查孔底沉渣和孔底泥浆的情况,检查合格后方可进行混凝土浇筑工作。

3.为了保证水下混凝土的质量,贮斗内混凝土的初存量因桩径不同而不同,要保证首次浇筑时导管底端能埋入混凝土中1.5m 以上。

随着混凝土的上升,要适当提升和拆卸导管,导管底端要始终埋入混凝土面以下2~6m,严禁把导管提出混凝土面。

浇筑时设专人测量导管埋深及管内外混凝土面的高差和计算的混凝土的浇筑方量。

4.当井孔混凝土面接近和进入钢筋骨架时,宜使导管保持较大埋深,并放慢浇注速度,以减小混凝土的冲击力。

当井孔混凝土面进入钢筋骨架一定深度后,可适当提升导管,使钢筋骨架在导管下口有一定的埋深。

5.浇注开始后,应连续有节奏地进行,尽可能缩短拆除导管的间隔时间,当导管内混凝土不满时,应徐徐进行浇注,防止在导管内形成高压空气囊。

6.每一根桩的混凝土浇筑必须连续进行,一次完成,要控制最后一次混凝土的灌入量,应保证在桩顶设计标高以上增加浇注0.8~1.0m,以留出破桩头的长度,确保桩顶质量。

浇筑时间按初盘混凝土的初凝时间控制。

7.在浇注即将结束时,导管内混凝土柱高度减小,压力降低,而导管外的泥浆及所含渣土稠度增加,比重增大。

如果混凝土顶升困难,可在孔内加水稀释泥浆,使浇注工作顺利进行,泥浆引流至适当地点处理,以防止污染。

另外加大料斗至孔口的高差,使混凝土能顺利灌注,并保证桩顶混凝土的质量。

8.混凝土在拌制和浇筑过程中应经常检查混凝土的质量,检查混凝土原材料的品种、规格和用量,每一工作班的检查次数多于二次。
