ICEM学习笔记
ICEM学习笔记ANSYS ICEMCFD 5.1使⽤⼿册1. ANSYS ICEMCFD图形⽤户界⾯ANSYS ICEMCFD⽹格编辑器的标准化图形⽤户界⾯，提供了⼀个完善的划分和编辑数值计算⽹格的环境。
另外，⾃从ANSYS ICEM CFD 将相应的CAD模型（同样可以⽣成和编辑）与⽹格划分链接起来以后，⽹格编辑器允许⽤户在修改CAD模型后快速再⽣成新的⽹格。
对于为⼀个模型⽣成的⽹格可以被再次链接到⼀个新的CAD模型上，节约了重新划分⽹格的时间。
⽹格编辑器界⾯包括三个窗⼝：ANSYS ICEM CFD 主窗⼝模型的树状⽬录ANSYS ICEM CFD 信息窗⼝1.1：ANSYS ICEM CFD 主窗⼝除了图形显⽰区，在它的上部设置了⼀排按钮提供操作菜单，这些菜单包括：⼏何，⽹格，块，⽹格编辑，输出和post processing⼯具。
窗⼝的右上⾓有⼀串功能菜单，它们与以上这些菜单的选择⽆关。
⽂件：⽂件菜单提供许多与⽂件管理相关的功能，如：打开⽂件、保存⽂件、合并和输⼊⼏何模型、存档⼯程，这些功能⽅便了管理ANSYS ICEM CFD⼯程。
在这个菜单⾥有⽤的功能包括：新建⼯程、打开⼯程、保存⼯程、另存为、关闭⼯程、改变⼯作地址、⼏何菜单、⽹格属性、参数、结果、输⼊⼏何模型、输⼊⽹、输出⼏何模型和退出。
带有特殊标记的功能按钮包含有⼦菜单，可以通过点击看到。
编辑：菜单包括回退、前进、命令⾏、⽹格转换⼩⾯结构、⼩⾯结构转化为⽹格、结构化模型⾯。
视图：菜单包括合适窗⼝、放⼤、俯视、仰视、左视、右视、前视、后视、等⾓视、视图控制、保存视图、背景设置、镜像与复制、注释、加标记、清除标记、⽹格截⾯剖视。
信息：菜单包括⼏何信息、⾯的⾯积、最⼤截⾯积、曲线长度、⽹格信息、单元体信息、节点信息、位置、距离、⾓度、变量、分区⽂件、⽹格报告。
设置：菜单包括常规、求解七、显⽰、选择、内存、远程、速度、重启、⽹格划分。
icem一些总结精编版
CFD第一章ICEM总工作流程ICEM CFD 的一般工作流程包括以下几个步骤：1、打开或创建一个工程2、创建或处理几何3、创建网格4、检查或编辑网格5、生成求解器的导入文件6、结果后处理1．1创建或处理几何体1.1.1导入几何题利用三维软件进行三维建模。
Solidworks—另存为.igs文件—打开geometry—Import Geometry 打开.igs-保存文件—打开icem,打开文件。
创建时，geometry与icem连接即可。
三维建模软件创建的几何文件都可以直接导入ICEM中。
1.1.2创建几何体通过geometry功能栏可以完成创建于编辑几何体的操作。
（1）点的创建与编辑打开第一个按钮即打开点的控制面板，通过该面板可以进行各类点的创建与操作。
（2）曲线的创建（3）面的创建（4）bodyde的创建在给模型化网格之前，应该先确定该模型的计算域。
确保该body在几何实体内部。
（5）线和面的修改（6）Repair实体通常容差设置应该是预计划分的最小网格尺度的1/10，或者需要捕捉最小几何实体的特征尺度。
红线表示模型满足容差。
黄线表示面的缺失或者面与面之间的缝隙大于容差，通常需要修补。
1．2网格的创建1、四面体2、六面体3、棱柱网格等1.2.1划分非结构化网格提供了强大的划分四面体网格的功能。
能将几何模型自动划分非结构化网格，适用于复杂的模型，并能在截得基础上适应网格。
但也存在缺陷。
1.2.1.1自动划分网格方法1、Octree算法2、快速Delaunay阵面推进算法3、前沿推进算法1.2.1.2网格类型1、四面体/混合网格主要采用四面体网格，还可以带有部分六面体核心网格和棱柱层网格。
2、六面体为主的网格3、笛卡尔网格采用纯六面体进行网格划分。
1.2.1.3全局网格参数采用四面体划分网格的时候，应当首先可以对整个模型进行全局参数的设置，对几何模型进行初略的网格分布设置。
1、设置全局比例参数。
ICEM网格划分参数总结（仅可参考,不具备一般性）

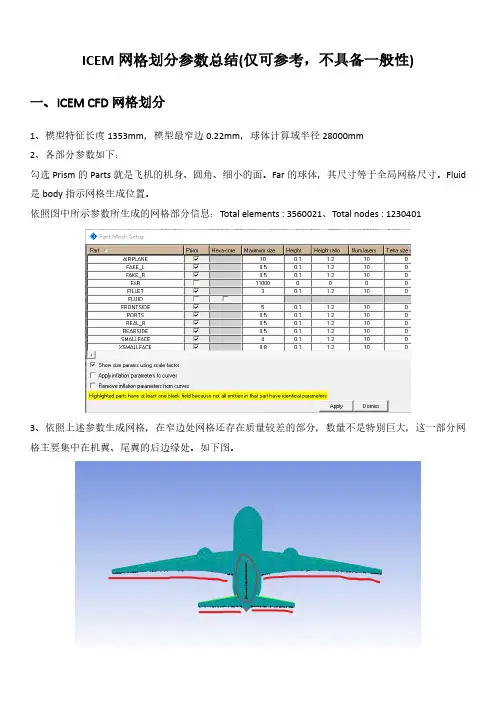

ICEM网格划分参数总结（仅可参考,不具备一般性）ICEM网格划分参数总结(仅可参考，不具备一般性)一、ICEM CFD网格划分1、模型特征长度1353mm，模型最窄边0.22mm，球体计算域半径28000mm2、各部分参数如下：勾选Prism的Parts就是飞机的机身、圆角、细小的面。
Far的球体，其尺寸等于全局网格尺寸。
Fluid 是body指示网格生成位置。
依照图中所示参数所生成的网格部分信息：T otal elements : 3560021、Total nodes : 12304013、依照上述参数生成网格，在窄边处网格还存在质量较差的部分，数量不是特别巨大，这一部分网格主要集中在机翼、尾翼的后边缘处。
如下图。
二、Fluent求解1、General：Pressure-Based，Absolute Velocity Formulation，Time steady2、Models：开启能量方程、k-e-RNG湍流模型3、Materials：选择理想气体4、边界条件：将球体计算域far设置为压力远场，马赫数0.75，根据需要调整了风速方向(目前仅尝试了alpha=-5~15、beta=-25，21组实验)，温度设定223K。
operating condition中operating pressure设定为26412Pa5、参考值：compute from 球体计算域。
参考面积设置为机翼迎风面积0.20762m^2(参考面积这一部分不知道对不对)6、Solution methods：coupled7、Solution controls：库朗数设置为68、初始化：Hybrid Initialization目前对飞机模型进行了修改，根据上述参数重新划分网格，再次调整风速方向进行了2次计算，还能够收敛。
ICEM网格划法的学习总结
ICEM网格划法的学习总结第一篇：ICEM网格划法的学习总结1、ICEM学习ICEM的模型树按照几何、块、网格，局部坐标和part几部分来显示。
在几何中点线面与块中的点线面叫法不同。
如下图所示：Body 在非结构化网格生成过程中，用于定义封闭的面构成的体，定义不同区域的网格。
Part是对几何与块的详细定义。
Part中既可以包含几何，又可以包含块。
可以点、线面、块、网格，但是一条线只存在于一个part中。
网格单元类型：1.网格生成方法：1、AutoBlock2、Patch Dependent3、Patch Independent4.Shrinkwrap壳、面生成网格的过程：2.Tolerance与颜色问题：导入ICEM中的模型首先要进行模型修复。
导入到ICEM中的几何模型要可能会出现三种颜色curve，红颜色的正常，黄色的为不连续的，蓝色的为重复的。
黄色的是单个面的边界（二维），红色的是两个面的交界线，蓝色的是三个/三个以上面相交的交线。
（出现蓝线是没有问题的，表明这个线是两个面以上的共线，只要不出现黄线就可以，黄线表示这儿有裂缝。
）黄线表示出现了洞，可能是面丢失了，造成蓝线的原因是有面体重叠了，你得删除多余的面体。
黄色的线表有孔或缝隙。
绿色的线直接删除。
白色的边和顶点：这些边位于不同的材料体间，它们和被关联的顶点将被映射到这些材料体中最贴近的CAD表面，而且这些边上的顶点只能在表面内移动。
蓝色的边和顶点：这些边位于体内部。
它们的顶点也是蓝色的，可以在选择之前沿边拖拽。
绿色的边和顶点：这些边和关联的顶点是映射到曲线的，这些顶点只能在它所映射的曲线上移动。
红色的顶点：这些顶点是映射到指定的点的。
导入的模型必须是封闭的面，线是红色的。
自动生成翼型的网格。
3.equivalence 将同一空间位置的重复节点消除（通常，消除ID 好较大的节点，保留ID好较小的节点），只保留一个节点，一般与“Verify”配合使用，这种方法可通过任何FEM定义（单元的相关定义、MPC等式、载荷、边界条件等）、几何定义和组等实现。
ICEM网格划分参数总结(仅可参考,不具备一般性)

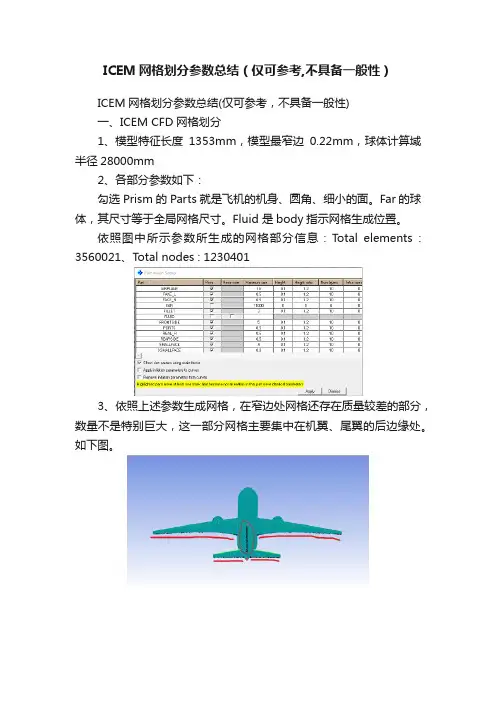

ICEM网格划分参数总结(仅可参考，不具备一般性)一、ICEM CFD网格划分1、模型特征长度1353mm，模型最窄边0.22mm，球体计算域半径28000mm2、各部分参数如下：勾选Prism的Parts就是飞机的机身、圆角、细小的面。
Far的球体，其尺寸等于全局网格尺寸。
Fluid 是body指示网格生成位置。
依照图中所示参数所生成的网格部分信息：Total elements : 3560021、Total nodes : 12304013、依照上述参数生成网格，在窄边处网格还存在质量较差的部分，数量不是特别巨大，这一部分网格主要集中在机翼、尾翼的后边缘处。
如下图。
二、Fluent求解1、General：Pressure-Based，Absolute Velocity Formulation，Time steady2、Models：开启能量方程、k-e-RNG湍流模型3、Materials：选择理想气体4、边界条件：将球体计算域far设置为压力远场，马赫数0.75，根据需要调整了风速方向(目前仅尝试了alpha=-5~15、beta=-25，21组实验)，温度设定223K。
operating condition中operating pressure设定为26412Pa5、参考值：compute from 球体计算域。
参考面积设置为机翼迎风面积0.20762m^2(参考面积这一部分不知道对不对)6、Solution methods：coupled7、Solution controls：库朗数设置为68、初始化：Hybrid Initialization目前对飞机模型进行了修改，根据上述参数重新划分网格，再次调整风速方向进行了2次计算，还能够收敛。
ICEM-interface总结
ICEM CFD中处理interface面作者: whcjordan123(站内联系TA)发布: 2012-07-25Interface在CFD中应用得非常多，比如常见的应用MRF，SRF，MP以及滑移网格。
其实在有限元计算中也有类似的概念。
不过在固体计算中不叫interface，转而称之为耦合面或者干脆叫耦合。
interface在CFD中多用于计算域间的数据传递，其通常成对出现。
interface 对上的网格节点不需要点对点对应，甚至可以是不同类型的网格，比如说一边是四面体而另一面是六边形。
1、关于Interface，有以下几点需要说明：（1）在网格划分软件中所设定的interface，导入到cfd中不一定能够识别，即使能够识别，也需要在求解器中设定interface的对应关系。
（2）interface是边界，所以不能出现在同一个域的内部。
一个区域的内部应该是wall或者interior。
2、ICEM CFD中进行Iterface面处理，有以下几种类型：（1）从同一个几何切割，但是仍然为一个域，切割的目的只是为了网格划分的方便（2）导入两个几何，建立它们的分界面（3）一个几何切割成多个几何，但是网格划分是独个进行的，建立它们的交界面。
（4）从同一个几何切割成多个域，设定切割面为interface3、第一种情况：一个几何体，一个区域对于这种情况，是不需要interface面的，切割的目的只是为了划分网格，比如划分混合网格，或者进行并行网格划分。
切割出的中间面，我们有两种处理方式：（1）我们可以将中间面上节点进行合并，然后在输出的时候设定中间面类型为interior（2）设定interface对。
这种方式是不用进行节点合并，直接导入到求解器中，求解器会自动进行识别，将中间面上网格识别为两个面（会自动创建shadow），我们只需要在求解器进行grid interface对的设定即可。
4、第二种情况：导入两个几何，设定分界面这种情况其实没什么好说的，分别设置分界面为单独的part，然后进行网格组装就可以了5、第三种情况：一个几何切割成多个几何，独立划分网格这其实和第二种情况是相同的，所不同的是几何切割放在ICEM中进行而已。
ICEM结构化网格划分--学习总结（一）
ICEM结构化⽹格划分--学习总结（⼀）ICEM是⼀款很强⼤的结构化⽹格划分⼯具，操作过程简明易懂，但是需要⼀段时间来熟悉其划分过程与思想，也是⼀个熟能⽣巧的过程，掌握其基本的划分模块和⽅法，举⼀反三。
⼀、⼀个基本的划分过程如下：Ø打开/创建项⽬Ø修改⼯作⽬录Ø创建/打开⼏何模型Ø对⼏何模型进⾏边界、⾯、体的划分与命名Ø清理（删除原⼏何体）、修复⼏何模型Ø保存⼏何模型⽂件Ø创建整体块Ø针对⼏何模型形状特征，进⾏块划分Ø点、线的对应关联Ø保存块⽂件Ø设置全局⽹格参数Ø在块设置中更新⽹格尺⼨参数Ø显⽰/预显⼏何模型⽹格Ø检查⽹格质量Ø调整块、更新⽹格Ø保存⽹格⽂件Ø输出⽹格⽂件Ø关闭项⽬⼆、⼆维⼏何模型块划分的两种⽅式1.由整体到局部。
其思维过程是对⼏何模型创建整体⼆维块平⾯，然后针对⼏何模型的特征形式，将初创的⼆维块进⾏细化划分，然后关联到⼏何模型的点和线上。
这种⽅式可以从整体上把握⼏何拓补结构，已于把握；同时在模型复杂时，会造成划分次数过多，不利于点、线、⾯的选择和关联。
2.由局部到整体。
从⼀个局部开始，创建⼀个局部块，并关联，再由此局部不断向周围扩展，逐个块建⽴与关联，最后将整个⼏何体关联完成。
这种⽅式好处在于不⽤去思考拓补结构，⼀步步做就好。
具体操作过程可以参考“流沙”的《ICEMCFD简明教程》三、操作细节总结1.在针对规整⼏何模型块分割时，⽤选定点来切割块，对于后续的线关联可以起到不少的简化作⽤2.在关联线时，选中关联点，可以直接对线进⾏关联⽽省略对点的关联步骤。
不过这是建⽴在1的基础上。
3.对于圆弧的关联，最好还是⼀段线对应⼀段弧，否则容易出现交叉关联4.在设定全局⽹格尺⼨时，要注意最⼩⼏何尺⼨，⼀般取最⼩尺⼨的⼗分之⼀。
