机械制造技术基础课后部分习题及答案
机械制造技术基础(第三版)课后习题答案
机械制造技术基础（第三版）课后习题答案第二章2-1.金属切削过程有何特征？用什么参数来表示？答：2-2.切削过程的三个变形区各有什么特点？它们之间有什么关联？答：第一变形区：变形量最大。
第二变形区：切屑形成后与前刀面之间存在压力，所以沿前刀面流出时有很大摩擦，所以切屑底层又一次塑性变形。
第三变形区：已加工表面与后刀面的接触区域。
这三个变形区汇集在切削刃附近，应力比较集中，而且复杂，金属的被切削层在此处于工件基体分离，变成切屑，一小部分留在加工表面上。
2-3.分析积屑瘤产生的原因及其对加工的影响，生产中最有效地控制它的手段是什么？答：在中低速切削塑性金属材料时,刀—屑接触表面由于强烈的挤压和摩擦而成为新鲜表面,两接触表面的金属原子产生强大的吸引力,使少量切屑金属粘结在前刀面上,产生了冷焊,并加工硬化,形成瘤核。
瘤核逐渐长大成为积屑瘤，且周期性地成长与脱落。
积屑瘤粘结在前刀面上，减少了刀具的磨损；积屑瘤使刀具的实际工作前角大，有利于减小切削力；积屑瘤伸出刀刃之外，使切削厚度增加，降低了工件的加工精度；积屑瘤使工件已加工表面变得较为粗糙。
由此可见：积屑瘤对粗加工有利，生产中应加以利用；而对精加工不利，应以避免。
消除措施：采用高速切削或低速切削，避免中低速切削；增大刀具前角，降低切削力；采用切削液。
2-4切屑与前刀面之间的摩擦与一般刚体之间的滑动摩擦有无区别？若有区别，而这何处不同？答：切屑形成后与前刀面之间存在压力，所以流出时有很大的摩擦，因为使切屑底层又一次产生塑性变形，而且切屑与前刀面之间接触的是新鲜表面，化学性质很活跃。
而刚体之间的滑动摩擦只是接触表面之间的摩擦，并没有塑性变形和化学反应2-5车刀的角度是如何定义的？标注角度与工作角度有何不同？答：分别是前角、后角、主偏角、副偏角、刃倾角（P17）。
工作角度是以切削过程中实际的切削平面、基面和正交平面为参考平面确定的刀具角度。
2-6金属切削过程为什么会产生切削力？答：因为刀具切入工具爱你，是被加工材料发生变形并成为切屑，所以（1）要克服被加工材料弹性变形的抗力，（2）要克服被加工材料塑性变形的抗力，（3）要克服切屑与前刀面的摩擦力和后刀面与过度表面和以加工表面之间的摩擦力。

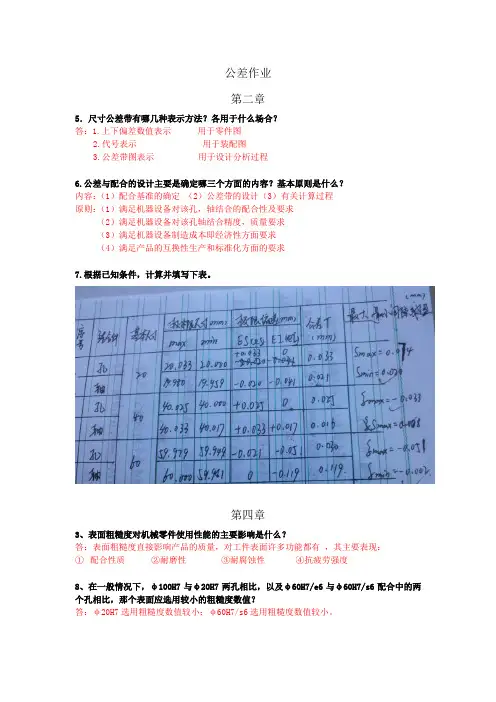

机械制造及测量技术基础(互换性与测量技术,机械加工工艺基础)部分课后习题答案
公差作业第二章5．尺寸公差带有哪几种表示方法？各用于什么场合？答：1.上下偏差数值表示用于零件图2.代号表示用于装配图3.公差带图表示用于设计分析过程6.公差与配合的设计主要是确定哪三个方面的内容？基本原则是什么？内容：（1）配合基准的确定（2）公差带的设计（3）有关计算过程原则：（1）满足机器设备对该孔，轴结合的配合性及要求（2）满足机器设备对该孔轴结合精度，质量要求（3）满足机器设备制造成本即经济性方面要求（4）满足产品的互换性生产和标准化方面的要求7.根据已知条件，计算并填写下表。
第四章3、表面粗糙度对机械零件使用性能的主要影响是什么？答：表面粗糙度直接影响产品的质量，对工件表面许多功能都有，其主要表现：①配合性质②耐磨性③耐腐蚀性④抗疲劳强度8、在一般情况下，φ100H7与φ20H7两孔相比，以及φ60H7/e6与φ60H7/s6配合中的两个孔相比，那个表面应选用较小的粗糙度数值？答：φ20H7选用粗糙度数值较小；φ60H7/s6选用粗糙度数值较小。
9、试述下列文本书写表达的含义： （1）NMR U Ra max 3.2；L Ra 0.8 （2）MRR 0.8—25/Wz 2 10 （3）APA 0.008—/Pt max 25 答：（1）NMR U Ra max 3.2；L Ra 0.8 采用不去材料的方法获得，Ra 的上限最大极限值为3.2 um ，Ra 的下限值为3.2um ；（2）去除材料方法获得获得的表面波纹度，规定了传输带评定长度为了截取样长度，最大高度的上限值10um.（3）允许用位相工艺获得，规定了传输带，测量长度为默认评定长度，最大轮廓谷深上限为25um.第七章4、键与轴槽、键与轮毂槽的配合有何特点？分为哪几类？如何选择？答：键与轴槽、键与轮毂槽的配合属于一根“光轴”与两个“孔”组成不同性质的配合，采用基轴制。
分为：松联结（键在轴上及轮毂中均能滑动，主要用于导向平键，轮毂可在轴上做轴向移动）；正常联结（键在轴上及轮毂中均固定，用于载荷不大的场合）；紧密联结（键在轴上及轮毂中均固定，而比上种配合更紧，主要用于载荷较大，载荷具有冲击性，以及双向传递扭矩的场合）。
机械制造技术基础习题解答张世昌李旦高航
第2章 练习题答案2-11 试分析习题图 2-1 中所示各零件加工所必须限制的自由度： a ）在球上打盲孔φB ，保证尺寸 H ；b ）在套筒零件上加工φB 孔，要求与φD 孔垂直相交，且保证尺寸 L ；c ）在轴上铣横槽，保证槽宽 B 以及尺寸 H 和 L ；d ）在支座零件上铣槽，保证槽宽 B 和槽深 H 及与 4 分布孔的位置度。
φBZZφB（φD ）YHHLXYXYZZLBYXc ）kh H Xda w.co Z a ）b ） ZmH答案：vvvX 、 Y 、 Z 3 个自由度。
a ）必须限制 vv))Y 、 Z 、 X 、 Z 4 个自由度。
c ）必须限制 vv)))d ）必须限制 X 、 Y 、 X 、 Y 、 Z 5 个自由度2--13 试分析习题图 2-2 所示各定位方案中：① 各定位元件限制的自由度；② 判断有无 欠定位或过定位；③ 对不合理的定位方案提出改进意见。
a ）车阶梯轴小外圆及台阶端面； b ）车外圆，保证外圆与内孔同轴；c ）钻、铰连杆小头孔，要求保证与大头孔轴线的距离及平行度，并与毛坯外圆同轴；d ）在圆盘零件上钻、铰孔，要求与外圆同轴。
答案：vvvvv))))X 、 Y 、 X 、 Y 4 个自由度；前后顶尖限制 X 、 Y 、 Z 、 X 、 Y 4a ）① 三爪卡盘限制vv))个自由度。
② X 、 Y 、 X 、 Y 4 个自由度被重复限制，属过定位。
③ 去掉三爪卡盘，改课后 答 vv))X 、 Y 、 X 、 Z 4 个自由度。
b ）必须限制 案 网www. B d ）习题图 2-1为拨盘+鸡心卡拨动。
b ）① 圆柱面限制 X 、 Y 、 X 、 Y 4 个自由度；端面限制 Z 、 X 、 Y 3 个自由度。
② ))X 、 Y 2 个自由度被重复限制，属过定位。
③ 在端面处加球面垫圈（参见图 2-40） vvv))Z 、 X 、 Y 3 个自由度；圆柱销限制 X 、 Y 2 个自由度；V 形块限制c ）① 大平面限制 vvv)X 、 Z 2 个自由度。
机械制造技术基础(第2版)第五章课后习题答案
《机械制造技术基础》部分习题参考解答第五章工艺规程设计5-1 什么是工艺过程？什么是工艺规程？答：工艺过程——零件进行加工的过程叫工艺过程；工艺规程——记录合理工艺过程有关内容的文件叫工艺规程，工艺规程是依据科学理论、总结技术人员的实践经验制定出来的。
5-2 试简述工艺规程的设计原则、设计内容及设计步骤。
5-3 拟定工艺路线需完成哪些工作？5-4试简述粗、精基准的选择原则，为什么同一尺长方向上粗基准通常只允许用一次？答：粗、精基准的选择原则详见教材P212-214。
粗基准通常只允许用一次的原因是：粗基准一般是毛面，第一次作为基准加工的表面，第二次再作基准势必会产生不必要的误差。
5-5加工习题5-5图所示零件，其粗、精基准应如何选择（标有 符号的为加工面，其余为非加工面）？习题5-5图a)、b)、c)所示零件要求内外圆同轴，端面与孔轴线垂直，非加工面与加工面间尽可能保持壁厚均匀；习题5-5图d)所示零件毛坯孔已铸出，要求孔加工余量尽可能均匀。
习题5-5图解：按题目要求，粗、精基准选择如下图所示。
5-6为什么机械加工过程一般都要划分为若干阶段进行？答：机械加工过程一般要划分为粗加工阶段、半精加工阶段、精加工阶段和光整加工阶段。
其目的是保证零件加工质量，有利于及早发现毛坯缺陷并得到及时处理，有利于合理使用机床设备。
5-7 试简述按工序集中原则、工序分散原则组织工艺过程的工艺特征，各用于什么场合？5-8什么是加工余量、工序余量和总余量？答：加工余量——毛坯上留作加工用的材料层；工序余量——上道工序和本工序尺寸的差值；总余量——某一表面毛坯与零件设计尺寸之间的差值。
5-9 试分析影响工序余量的因素，为什么在计算本工序加工余量时必须考虑本工序装夹误差和上工序制造公差的影响？5-10习题5-10图所示尺寸链中（图中A0、B0、C0、D0是封闭环），哪些组成环是增环？那些组成环是减环？习题5-10图解：如图a)，A0是封闭环，A1, A2, A4, A5, A7, A8是增环，其余均为减环。
机械制造技术基础(第三版)课后习题答案——第三版
第二章2-1.金属切削过程有何特征？用什么参数来表示？答：2-2.切削过程的三个变形区各有什么特点？它们之间有什么关联？答：第一变形区：变形量最大。
第二变形区：切屑形成后与前刀面之间存在压力，所以沿前刀面流出时有很大摩擦，所以切屑底层又一次塑性变形。
第三变形区：已加工表面与后刀面的接触区域。
这三个变形区汇集在切削刃附近，应力比较集中，而且复杂，金属的被切削层在此处于工件基体分离，变成切屑，一小部分留在加工表面上。
2-3.分析积屑瘤产生的原因及其对加工的影响，生产中最有效地控制它的手段是什么？答：在中低速切削塑性金属材料时,刀—屑接触表面由于强烈的挤压和摩擦而成为新鲜表面,两接触表面的金属原子产生强大的吸引力,使少量切屑金属粘结在前刀面上,产生了冷焊,并加工硬化,形成瘤核。
瘤核逐渐长大成为积屑瘤，且周期性地成长与脱落。
积屑瘤粘结在前刀面上，减少了刀具的磨损；积屑瘤使刀具的实际工作前角大，有利于减小切削力；积屑瘤伸出刀刃之外，使切削厚度增加，降低了工件的加工精度；积屑瘤使工件已加工表面变得较为粗糙。
由此可见：积屑瘤对粗加工有利，生产中应加以利用；而对精加工不利，应以避免。
消除措施：采用高速切削或低速切削，避免中低速切削；增大刀具前角，降低切削力；采用切削液。
2-4切屑与前刀面之间的摩擦与一般刚体之间的滑动摩擦有无区别？若有区别，而这何处不同？答：切屑形成后与前刀面之间存在压力，所以流出时有很大的摩擦，因为使切屑底层又一次产生塑性变形，而且切屑与前刀面之间接触的是新鲜表面，化学性质很活跃。
而刚体之间的滑动摩擦只是接触表面之间的摩擦，并没有塑性变形和化学反应2-5车刀的角度是如何定义的？标注角度与工作角度有何不同？答：分别是前角、后角、主偏角、副偏角、刃倾角（P17）。
工作角度是以切削过程中实际的切削平面、基面和正交平面为参考平面确定的刀具角度。
2-6金属切削过程为什么会产生切削力？答：因为刀具切入工具爱你，是被加工材料发生变形并成为切屑，所以（1）要克服被加工材料弹性变形的抗力，（2）要克服被加工材料塑性变形的抗力，（3）要克服切屑与前刀面的摩擦力和后刀面与过度表面和以加工表面之间的摩擦力。
机械制造技术基础(第三版)课后习题答案
机械制造技术基础（第三版）课后习题答案第二章2-1.金属切削过程有何特征？用什么参数来表示？答：2-2.切削过程的三个变形区各有什么特点？它们之间有什么关联？答：第一变形区：变形量最大。
第二变形区：切屑形成后与前刀面之间存在压力，所以沿前刀面流出时有很大摩擦，所以切屑底层又一次塑性变形。
第三变形区：已加工表面与后刀面的接触区域。
这三个变形区汇集在切削刃附近，应力比较集中，而且复杂，金属的被切削层在此处于工件基体分离，变成切屑，一小部分留在加工表面上。
2-3.分析积屑瘤产生的原因及其对加工的影响，生产中最有效地控制它的手段是什么？答：在中低速切削塑性金属材料时,刀—屑接触表面由于强烈的挤压和摩擦而成为新鲜表面,两接触表面的金属原子产生强大的吸引力,使少量切屑金属粘结在前刀面上,产生了冷焊,并加工硬化,形成瘤核。
瘤核逐渐长大成为积屑瘤，且周期性地成长与脱落。
积屑瘤粘结在前刀面上，减少了刀具的磨损；积屑瘤使刀具的实际工作前角大，有利于减小切削力；积屑瘤伸出刀刃之外，使切削厚度增加，降低了工件的加工精度；积屑瘤使工件已加工表面变得较为粗糙。
由此可见：积屑瘤对粗加工有利，生产中应加以利用；而对精加工不利，应以避免。
消除措施：采用高速切削或低速切削，避免中低速切削；增大刀具前角，降低切削力；采用切削液。
2-4切屑与前刀面之间的摩擦与一般刚体之间的滑动摩擦有无区别？若有区别，而这何处不同？答：切屑形成后与前刀面之间存在压力，所以流出时有很大的摩擦，因为使切屑底层又一次产生塑性变形，而且切屑与前刀面之间接触的是新鲜表面，化学性质很活跃。
而刚体之间的滑动摩擦只是接触表面之间的摩擦，并没有塑性变形和化学反应2-5车刀的角度是如何定义的？标注角度与工作角度有何不同？答：分别是前角、后角、主偏角、副偏角、刃倾角（P17）。
工作角度是以切削过程中实际的切削平面、基面和正交平面为参考平面确定的刀具角度。
2-6金属切削过程为什么会产生切削力？答：因为刀具切入工具爱你，是被加工材料发生变形并成为切屑，所以（1）要克服被加工材料弹性变形的抗力，（2）要克服被加工材料塑性变形的抗力，（3）要克服切屑与前刀面的摩擦力和后刀面与过度表面和以加工表面之间的摩擦力。
机械制造技术基础 第 版 课后习题答案
《机械制造技术基础》部分习题参考解答第一章绪论1-1 什么是生产过程、工艺过程和工艺规程？答：生产过程——从原材料（或半成品）进厂，一直到把成品制造出来的各有关劳动过程的总称为该工厂的过程。
工艺过程——在生产过程中，凡属直接改变生产对象的尺寸、形状、物理化学性能以及相对位置关系的过程。
工艺规程——记录在给定条件下最合理的工艺过程的相关内容、并用来指导生产的文件。
1-2 什么是工序、工位、工步和走刀？试举例说明。
答：工序——一个工人或一组工人，在一个工作地对同一工件或同时对几个工件所连续完成的那一部分工艺过程。
工位——在工件的一次安装中，工件相对于机床（或刀具）每占据一个确切位置中所完成的那一部分工艺过程。
工步——在加工表面、切削刀具和切削用量（仅指机床主轴转速和进给量）都不变的情况下所完成的那一部分工艺过程。
走刀——在一个工步中，如果要切掉的金属层很厚，可分几次切，每切削一次，就称为一次走刀。
比如车削一阶梯轴，在车床上完成的车外圆、端面等为一个工序，其中，n, f, a p不变的为一工步，切削小直径外圆表面因余量较大要分为几次走刀。
1-3 什么是安装？什么是装夹？它们有什么区别？答：安装——工件经一次装夹后所完成的那一部分工艺过程。
装夹——特指工件在机床夹具上的定位和夹紧的过程。
安装包括一次装夹和装夹之后所完成的切削加工的工艺过程；装夹仅指定位和夹紧。
1-4 单件生产、成批生产、大量生产各有哪些工艺特征？答：单件生产零件互换性较差、毛坯制造精度低、加工余量大；采用通用机床、通用夹具和刀具，找正装夹，对工人技术水平要求较高；生产效率低。
大量生产零件互换性好、毛坯精度高、加工余量小；采用高效专用机床、专用夹具和刀具，夹具定位装夹，操作工人技术水平要求不高，生产效率高。
成批生产的毛坯精度、互换性、所以夹具和刀具等介于上述两者之间，机床采用通用机床或者数控机床，生产效率介于两者之间。
1-5 试为某车床厂丝杠生产线确定生产类型，生产条件如下：加工零件：卧式车床丝杠（长为1617mm，直径为40mm，丝杠精度等级为8级，材料为Y40Mn）；年产量：5000台车床；备品率：5%；废品率：0.5%。
机械制造技术基础(第2版)第四章课后习题答案
《机械制造技术基础》部分习题参考解答第四章机械加工质量及其控制4-1什么是主轴回转精度？为什么外圆磨床头夹中的顶尖不随工件一起回转，而车床主轴箱中的顶尖则是随工件一起回转的？解：主轴回转精度——主轴实际回转轴线与理想回转轴线的差值表示主轴回转精度，它分为主轴径向圆跳动、轴向圆跳动和角度摆动。
车床主轴顶尖随工件回转是因为车床加工精度比磨床要求低，随工件回转可减小摩擦力；外圆磨床头夹中的顶尖不随工件一起回转是因为磨床加工精度要求高，顶尖不转可消除主轴回转产生的误差。
4-2 在镗床上镗孔时（刀具作旋转主运动，工件作进给运动），试分析加工表面产生椭圆形误差的原因。
答：在镗床上镗孔时，由于切削力F的作用方向随主轴的回转而回转，在F作用下，主轴总是以支承轴颈某一部位与轴承内表面接触，轴承内表面圆度误差将反映为主轴径向圆跳动，轴承内表面若为椭圆则镗削的工件表面就会产生椭圆误差。
4-3为什么卧式车床床身导轨在水平面内的直线度要求高于垂直面内的直线度要求？答：导轨在水平面方向是误差敏感方向，导轨垂直面是误差不敏感方向，故水平面内的直线度要求高于垂直面内的直线度要求。
4-4某车床导轨在水平面内的直线度误差为0.015/1000mm，在垂直面内的直线度误差为0.025/1000mm，欲在此车床上车削直径为φ60mm、长度为150mm的工件，试计算被加工工件由导轨几何误差引起的圆柱度误差。
解：根据p152关于机床导轨误差的分析，可知在机床导轨水平面是误差敏感方向，导轨垂直面是误差不敏感方向。
水平面内：0.0151500.002251000R y∆=∆=⨯=mm；垂直面内：227()0.025150/60 2.341021000zRR-∆⎛⎫∆==⨯=⨯⎪⎝⎭mm，非常小可忽略不计。
所以，该工件由导轨几何误差引起的圆柱度误差0.00225R∆=mm。
4-5 在车床上精车一批直径为φ60mm 、长为1200mm 的长轴外圆。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
12-2切削过程的三个变形区各有何特点？它们之间有什么关联？答：切削塑性金属材料时，刀具与工件接触的区域可分为3个变形区：①第一变形区（基本变形区）：是切削层的塑性变形区，其变形量最大，常用它来说明切削过程的变形情况；②第二变形区（摩擦变形区）：是切屑与前面摩擦的区域；③第三变形区（表面变形区）：是工件已加工表面与后面接触的区域。
它们之间的关联是：这三个变形区汇集在切削刃附近，此处的应力比较集中而且复杂，金属的被切削层就在此处与工件基体发生分离，大部分变成切屑，很小的一部分留在已加工表面上。
2-3分析积屑瘤产生的原因及其对加工的影响，生产中最有效的控制积屑瘤的手段是什么？答：在中低速切削塑性金属材料时,刀—屑接触表面由于强烈的挤压和摩擦而成为新鲜表面,两接触表面的金属原子产生强大的吸引力,使少量切屑金属粘结在前刀面上,产生了冷焊,并加工硬化,形成瘤核。
瘤核逐渐长大成为积屑瘤，且周期性地成长与脱落。
积屑瘤粘结在前刀面上，减少了刀具的磨损；积屑瘤使刀具的实际工作前角大，有利于减小切削力；积屑瘤伸出刀刃之外，使切削厚度增加，降低了工件的加工精度；积屑瘤使工件已加工表面变得较为粗糙。
由此可见：积屑瘤对粗加工有利，生产中应加以利用；而对精加工不利，应以避免。
消除措施：采用高速切削或低速切削，避免中低速切削；增大刀具前角，降低切削力；采用切削液。
2-7车削时切削合力为什么常分解为三个相互垂直的分力来分析？分力作用是什么？答：（1）车削时的切削运动为三个相互垂直的运动：主运动（切削速度）、进给运动（进给量）、切深运动（背吃刀量），为了实际应用和方便计算，在实际切削时将切削合力分解成沿三个运动方向、相互垂直的分力。
（2）各分力作用：切削力是计算车刀强度、设计机床主轴系统、确定机床功率所必须的；进给力是设计进给机构、计算车刀进给功率所必需的；背向力是计算工件挠度、机床零件和车刀强度的依据，与切削过程中的振动有关。
2-11背吃刀量和进给量对切削力和切削温度的影响是否一样？为什么？如何运用这一定律知道生产实践？答：不一样。
切削速度影响最大，进给量次之，背吃刀量最小。
从他们的指数可以看出，指数越大影响越大。
为了有效地控制切削温度以提高刀具寿命，在机床允许的条件下选用较大的背吃刀量和进给量，比选用打的切削速度更为有利。
2-18选择切削用量的原则是什么？从刀具寿命出发时，按什么顺序选择切削用量？从机床动力出发时，按什么顺序选择？为什么？答：（1）指定切削用量时，要综合考虑生产率、加工质量和加工成本，选用原则为：①考虑因素：切削加工生产率；刀具寿命；加工表面粗糙度；生产节拍。
②粗加工时，应从提高生产率为主，同时保证刀具寿命，使用最高生产率耐用度。
③精加工时，应保证零件加工精度和表面质量，然后才是考虑高的生产率和刀具寿命，一般使用小的切削深度和进给量，较高的切削速度。
（2）从刀具寿命出发，优先选用大的a p，其次大的f，最后大的V，因为由V→f→a p 对T的影响程度是递减的。
（3）从机床动力出发时，优先选用大的f，其次大的a p，最后大的V，因为由V→a p→f 对F2的影响程度递减。
2-21提高切削用量可采取哪些措施？（1）采用切削性能更好的新型刀具材料；（2）在保证工件材料力学性能的前提下，改善工件材料的加工性；（3）改进刀具结构和选用合理的刀具几何参数；（4）提高刀具的刃磨及制造质量；（5）采用新型的性能优良的切削液和高效的冷却方法。
3-1机床常用的技术性能指标有哪些？答：①机床的工艺范围：指在机床上加工的工件类型和尺寸，能够加工完成何种工序使用什么刀具等。
②机床的技术参数：包括尺寸参数、运动参数和动力参数。
4-1机床夹具由哪几个部分组成？各部分起什么作用？（1）定位元件：用于确定工件在夹具中的位置使工件在加工时相对刀具及运动轨迹有一个正确的位置。
（2）夹紧装置：用于保持工件在夹具中的既定位置，使它不致因加工时受到外力的作用而改变原定的位置。
（3）对刀元件：用来确定夹具相对于刀具的位置。
（4）导引元件：用于决定刀具相对夹具的位置。
（5）其他装置：用于进行分度加工。
（6）连接元件和连接表面：用于决定夹具在机床上的相对位置。
（7）夹具体：用于连接夹具上各个元件或装置，使之成为一个整体的基础件。
夹具体也用来与机床有关部位相连接。
4-4什么是“六点定位原理”？答：任一刚体在空间都有六个自由度，要使它在机床上（或夹具中）完全定位，就必须限制它在空间的六个自由度。
4-7根据六点定位原理，分析题图4-72所示各定位方案中，各定位元件所限制的自由度？4-10 如图4-73所示为一圆柱零件，在其上面加工一键槽，要求保证尺寸02.030 ，采用工作角度90°的V 形块定位，试计算该尺寸的定位误差。
4-12有一批如习题4-10图所示的工件，除孔外其余各表面均已加工合格。
今按图b的方案用盖板式钻模一次装夹后依次加工孔Ⅰ和孔Ⅱ。
盖板式钻模用心轴与工件孔相配定位。
试分析计算两个孔心距的定位误差。
a) b)4-16钻套的种类有那些？分别适用于什么场合？答：（1）固定钻套：用于小批生产量条件下单纯用钻头钻孔。
（2）可换钻套：用于生产批量较大时，仅供钻孔工序。
（3） 快换钻套：用于同一个孔必须多种加工工序，而在加工过程中必须依次更换或取出钻套以适应不同加工刀具的需要时。
（4）特殊钻套：用于特殊情况下加工孔。
4-18何谓组合夹具，成组夹具和通用可调夹具？三种夹具之间有什么关系？答： （1）组合夹具：由一套预先制造好的具有各种形状、功用、规格和系列尺寸的标准元件和组件组成 。
（2）成组夹具：根据成组工艺的原则，针对一组相似零件而设计的由通用底座和可调或可更换元件组成的夹具。
（3）通用可调夹具：通过调节或更换装在通用底座上的某些可调节或可更换元件，以装夹多种不同类夹具的工件。
三者关系：①通用夹具结合了专用夹具和组合夹具的特点。
②通用可调夹具和成组夹具在结构上看十分相似，但二者的设计指导思想不同。
在设计时，通用可调夹具的应用对象不明确，只提出一个大致的加工规模和范围，而成组夹具是根据成组工艺，针对某一组零件的加工而设计的，应用对象是十分明确的。
5-1什么叫主轴回转误差？它包括那些方面？答：（1）主轴回转误差：在主轴远转的情况下，轴心线位置的变动量叫做主轴回转误差。
（2）包括：①纯轴向窜动Δx ②纯径向移动Δr ③纯角度摆动Δy5-2 在卧式镗床上来用工件送进方式加工直径为Φ 200mm 的通孔时，若刀杆与送进方向倾斜031'=o α ，则在孔径横截面内将产生什么样的形状误差？其误差大小为多少？5-4何谓误差复映？误差复映系数的大小与哪些因素有关？解：在切削加工时，待加工表面有什么样的误差已加工表面必然出现同样性质的误差就是误差复映现象。
Fp Fpy n Fp c Fp C f v K C k k ε==系系由上述公式可以看出，误差复映系数与工艺系统刚度、和进给量f 切削速度v c 等有关。
5-8在卧式铣床上按习题4-17图所示装夹方式用铣刀A 铣键槽，经测量发现，工件右端处的槽深大于中间的槽深，试分析产生这一现象的原因。
答：产生误差的主要原因是铣床主轴刚性不足，当铣刀移向主轴时，出现主轴让刀现象，故造成工件中部槽变浅，而右边一开始进刀深度是够得，当铣刀移向主轴时，主轴让刀，槽深变浅。
改进措施是增大铣床主轴的刚性5-13按习题4-16a)图的装夹方式在外圆磨床上磨削薄壁套筒A ，卸下工件后发现工件呈鞍形，如习题4-16b)图所示，试分析产生该形状误差的原因。
答：产生上述图b)形状误差的主要原因是：磨床主轴和尾座刚度不足，当砂轮移动到主轴或者尾座处时，出现让刀现象，所以造成在工件两端直径增大。
5-17车一批外圆尺寸要求为00.120φ-mm 的轴。
已知：外圆尺寸按正态分布，均方根偏差0.025σ=mm ，分布曲线中心比公差带中心大0.03mm 。
试计算加工这批轴的合格品率及不合格品率。
19.95, 0.025x σ==，转换成标准正态分布函数，max min 19.9819.902019.983.2, 0.80.0250.025x x x x z z σσ----======左右 合格品率为：(3.2)(0.8)0.499310.288178.741%P ϕϕ=+=+=不合格品率为：1-P =21.259%其中：0.5-φ(0.8)=21.19%是可以修复的；0.5-φ(3.2)=0.069%是不能修复的5-23什么是回火烧伤？什么是淬火烧伤？什么是退火烧伤？为什么磨削加工容易产生烧伤？解：回火烧伤：工件表面原来的马氏体组织将转化成回火屈氏体、索氏体等与回火组织相近的组织，使表面层硬度低于磨削前的硬度。
淬火烧伤：马氏体转变为奥氏体，又由于冷却液的急剧冷却发生二次淬火现象，使表面出现二次淬火马氏体组织，硬度比原来的回火马氏体高。
退火烧伤：磨削区温度超过了相变温度，而磨削区域又无冷却液进入，表层金属将产生退火组织，表面硬度将急剧下降。
磨削加工产生烧伤的主要原因是：①磨削过程复杂，单位磨削力很大，切深抗力大，磨削速度高，磨削温度高。
②因气流问题，切削液不能充分冷却工件。
5-26车刀按（图a）方式安装加工时如有强烈振动发生，此时若将刀具反装（图b）、或采用前后刀架同时车削（图c）、或设法将刀具沿工件旋转方向转过某一角度装夹在刀架上（图d），加工中的振动就可能会减弱或消失，试分析其原因。
a) b)c) d)a)产生强烈振动的原因是：工艺系统的刚度差。
b) 使得模态组合变化，因而减少振动，由于车床刀架部分向上的方向刚度差，车刀反装切削力上升，车刀发生变形，切削力变化小，切削稳定，振动减小。
c) 车刀产生径向切削力，相互抵消，因而振动减小。
d) 采用最佳安装方位角安装，增大实际工作前角，使切削刚度下降，从而减小振动。
6-1 什么是生产过程、工艺过程和工艺规程？答：（1）生产过程：将原材料转变为成品的全过程。
（2）工艺过程：在生产过程中，凡是改变生产对象的形状、尺寸、位置和性质等，使其成为成品或半成品的过程称为工艺过程。
（3）工艺规程：把合理工艺过程的有关内容写成工艺文件的形式，用以指导生产，这些工艺文件称为工艺规程。
6-5 试简述工艺规程的设计原则，设计内容及设计步骤。
答：（1）工艺规程的设计原则：①所设计的工艺规程应能保证机器零件的加工质量（或机器的装配质量），达到设计图样上规定的各项技术要求。
②应使工艺过程具有较高的生产率，使产品尽快投放市场。
③设法降低制造成本。
④注意减轻工人的劳动强度，保证生产安全。
（2）工艺规程的设计内容及步骤：①分析研究产品的装配图和零件图。
②确定毛坯③拟定工艺路线，选择定位基面。
