气缸压力检测

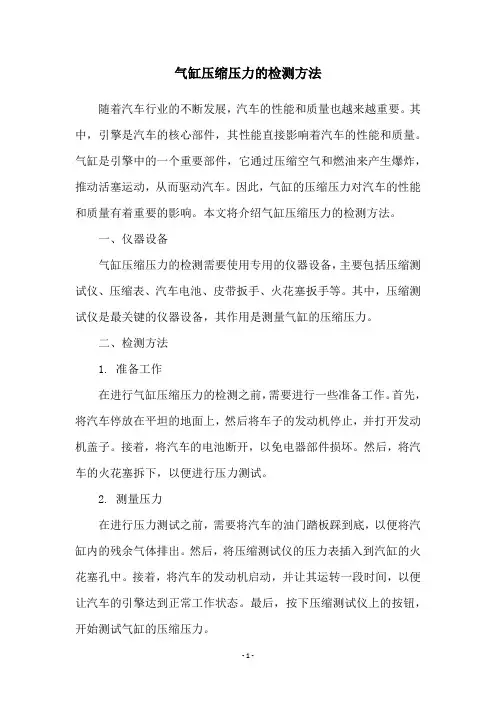

气缸压缩压力的检测方法
气缸压缩压力的检测方法随着汽车行业的不断发展，汽车的性能和质量也越来越重要。
其中，引擎是汽车的核心部件，其性能直接影响着汽车的性能和质量。
气缸是引擎中的一个重要部件，它通过压缩空气和燃油来产生爆炸，推动活塞运动，从而驱动汽车。
因此，气缸的压缩压力对汽车的性能和质量有着重要的影响。
本文将介绍气缸压缩压力的检测方法。
一、仪器设备气缸压缩压力的检测需要使用专用的仪器设备，主要包括压缩测试仪、压缩表、汽车电池、皮带扳手、火花塞扳手等。
其中，压缩测试仪是最关键的仪器设备，其作用是测量气缸的压缩压力。
二、检测方法1. 准备工作在进行气缸压缩压力的检测之前，需要进行一些准备工作。
首先，将汽车停放在平坦的地面上，然后将车子的发动机停止，并打开发动机盖子。
接着，将汽车的电池断开，以免电器部件损坏。
然后，将汽车的火花塞拆下，以便进行压力测试。
2. 测量压力在进行压力测试之前，需要将汽车的油门踏板踩到底，以便将汽缸内的残余气体排出。
然后，将压缩测试仪的压力表插入到汽缸的火花塞孔中。
接着，将汽车的发动机启动，并让其运转一段时间，以便让汽车的引擎达到正常工作状态。
最后，按下压缩测试仪上的按钮，开始测试气缸的压缩压力。
3. 测试结果分析测试完毕后，需要对测试结果进行分析。
通常情况下，气缸的压缩压力应该在10-14 bar之间。
如果测试结果显示压力过低，可能是由于气缸的活塞、活塞环、气缸套等零部件磨损严重，需要进行更换。
如果测试结果显示压力过高，可能是由于汽车的点火系统存在问题，需要进行检修。
三、注意事项在进行气缸压缩压力的检测时，需要注意以下几点：1. 检测时需要将汽车的发动机停止，并断开电池电源，以免电器部件损坏。
2. 检测时需要将汽车的火花塞拆下，以便进行压力测试。
3. 在进行压力测试之前，需要将汽车的油门踏板踩到底，以便将汽缸内的残余气体排出。
4. 在进行压力测试时，需要让汽车的引擎达到正常工作状态，以保证测试结果的准确性。
气缸压力的测试
一、利用整车或发动机台架进行气缸压力检测并进行结果分析1. 拔下喷油器 N30— N33 电气插头(图 1-74)。
任务 1.3 气缸压力检测
2. 用火花塞扳手 3122B 拧出火花塞。 (1)脱开电气连接插头 1，拧出螺栓 2，如图 1-75 所示。 (2)将起拔器 T10530 压入到点火线圈 1 的钻孔中，一直压到底。沿箭头方向拧紧滚 花螺母 2，如图 1-76 所示。 (3)沿箭头方向从气缸盖罩中拔出起拔器 T10530 上的点火线圈，如图 1-77 所示。在 所有带功率输出级的点火线圈上重复这个过程。
如果气缸压缩压力偏低，通过火花塞孔往气缸中注入少量的发动机机油并再次检查。 4. 连接喷油器连接器，安装火花塞
【知识拓展】
1. 发动机气缸压力表数值换算 常用的压力单位换算见表 1-6。
任务 1.3 气缸压力检测
任务 1.3 气缸压力检测
(3)取下气缸压力表，记录读数，按下单向阀使压力表指针回零。按上述方法依次测 量各缸，每缸测量 2 ～ 3 次，计算出各缸测量结果的算术平均值和各缸压力与各缸平均 压力的差，如图 1-73 所示。
任务 1.3 气缸压力检测
四、根据测试结果，做分析和判断
如果测量结果低于原设计规定，可向该缸火花塞(喷油器)孔内注入 20mL 左右的新机 油后再测量。
任务 1.3 气缸压力检测
二、气缸压力表的结构特点及使用方法
1. 气缸压力表的结构 气缸压力表由表头、导管、单向阀和接头等部分组成，如图 1-70 所示。气缸压力表 接头有螺纹管接头和阶梯形橡胶接头两种。螺纹管接头可以拧在火花塞或喷油器的螺纹孔 中;橡胶接头可以压紧在火花塞或喷油器孔中。单向阀处于关闭位置时，可保持测得的气 缸压缩力读数;单向阀打开时，可使压力表指针回零，以便于下次测量。
气缸压力检测步骤
以下图片为某职业院校 学生们实训操作场景
实用文档
1. （实验准备）试试起动系，看蓄电池有无足够的电
实用文档
2. （实验准备）拔掉分缸高压线，卸下空滤器
实用文档
3.清理火花塞座孔：最好用气枪压缩空气吹
实用文档
4.逐一拆下火花塞
实用文档
பைடு நூலகம்
4.七手八脚拆火花塞，忙呀
七手八脚可不好!谁 拆的到时都不知道了!
好烫啊
实用文档
5.拆下所有火花塞后，待测气缸压缩压力
拆下的火花塞应妥善放置， 以免损坏
实用文档
6.从第一缸开始测量缸压
实用文档
6.表坏了？还是没压力？
实用文档
6.怎么搞的?压力还是偏低？
实用文档
6.是压力偏低？还是人为误操作？
实用文档
7.测得气缸压力表读数怎么还是低?
实用文档
8.压力表读数似乎有好转
实用文档
14.怎么同一缸测得的结果会不一样 ？ＹＥＳ！
实用文档
15.测试完毕后的火花塞装复(复原工作)
实用文档
16.操作不当可能造成漏气
实用文档
17.操作正确的手指握姿
实用文档
实用文档
9.表压终于升上来了!
实用文档
9.缸压值正常吗？NO! 还是偏低!
实用文档
10.这样看,就不好看呐
实用文档
10.我来看看多少?多少?
实用文档
11.这样的读数,缸压正常吗？
实用文档
11.嘿!这一缸（通常是三缸或四缸）压力比较高嘛
实用文档
12.一缸更比一缸高了!
实用文档
13.哎呀,找到缸压最大的了!
气缸压力检测步骤-PPT
以下图片为某职业院校 学生们实训操作场景
1. （实验准备）试试起动系，看蓄电池有无足够的电
2. （实验准备）拔掉分缸高压线，卸下空滤器
3.清理火花塞座孔：最好用气枪压缩空气吹
4.逐一拆下火花塞
4.七手八脚拆火花塞，忙呀
七手八脚可不好!谁拆 的到时都不知道了!
好烫啊
5.拆下所有火花塞后，待测气缸压缩压力
拆下的火花塞应妥善放置， 以免损坏
6.从第一缸开始测量缸压
6.表坏了？还是没压力？
6.怎么搞的?压力还是偏低？
6.是压力偏低？还是人为误操作？
7.测得气缸压力表读数怎么还是低?
8.压力表读数似乎有好转
9.表压终于升上来了!
9.缸压值正常吗？NO! 还是偏低!
10.这样看,就不好看呐
10.我来看看多少?多少?
11.这样的读数,缸压正常吗？
11.嘿!这一缸（通常是三缸或四缸）压力比较高嘛
12.一缸更比一缸高了!
13.哎呀,找到缸压最大的了!
14.怎么同一缸测得的结果会不一样 ？ＹＥＳ！
15.测试完毕后的火花塞装复(复原工作)
16.操作不当可能造成漏气
17.操作正确的手指握姿
气缸密封性检测方法
气缸密封性检测方法气缸密封性是指气缸是否能够有效地保持气体封闭，防止气体泄漏。
为了确保气缸的正常工作，必须对气缸的密封性进行检测。
下面我将详细介绍几种常用的气缸密封性检测方法。
1. 视觉检测法视觉检测法是一种简单直观的气缸密封性检测方法。
通过观察气缸周围是否存在气体泄漏现象，来判断气缸的密封性。
可以使用气泡检测剂或红染料来增强检测效果。
将气泡检测剂涂抹在气缸周围或用红染料涂抹在气缸上，然后施加一定的压力，观察是否有气泡或红染料泄漏。
如果有泄漏现象，说明气缸密封性不好，需要进行进一步检修。
2. 压力检测法压力检测法是一种通过测量气体压力变化来判断气缸密封性的方法。
首先，将气体注入气缸内，并封闭气缸，然后使用压力计或压力传感器测量气缸内的气体压力。
如果气缸内的气体压力变化较大，说明气缸密封性较差。
可以通过增加密封圈或更换密封元件的方式提高气缸的密封性。
3. 测漏仪检测法测漏仪检测法是一种利用测漏仪来检测气缸密封性的方法。
测漏仪采用物理或化学方法来检测气体泄漏，可以精确地测量气体泄漏的数量和位置。
将测漏仪连接到气体源和气缸上，通过测漏仪的显示或报警功能来确定气缸的密封性。
如果测漏仪显示有泄漏信号，需要进一步检查和修复气缸的密封部件。
4. 热传导检测法热传导检测法是一种利用热传导原理来检测气缸密封性的方法。
通过在气缸壁上安装热电偶或红外线传感器，测量气缸壁温度的变化。
如果气缸内的气体泄漏，将会导致气缸壁温度的不均匀分布。
通过对比不同位置的温度变化，可以判断气缸的密封性。
如果温度变化较大，说明气缸存在泄漏现象，需要进行修复或更换密封件。
以上几种方法可以结合使用，以提高气缸密封性的检测准确度。
气缸密封性的检测对于确保气缸正常工作非常重要，只有保持气缸的良好密封性，才能提高气缸的工作效率和寿命。
在进行气缸密封性检测时，需要注意安全措施，并根据具体情况选择合适的检测方法和仪器。

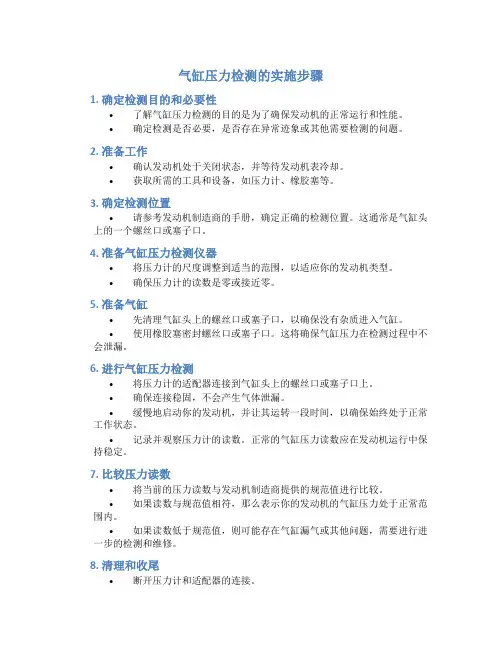

气缸压力检测的实施步骤
气缸压力检测的实施步骤1. 确定检测目的和必要性•了解气缸压力检测的目的是为了确保发动机的正常运行和性能。
•确定检测是否必要，是否存在异常迹象或其他需要检测的问题。
2. 准备工作•确认发动机处于关闭状态，并等待发动机表冷却。
•获取所需的工具和设备，如压力计、橡胶塞等。
3. 确定检测位置•请参考发动机制造商的手册，确定正确的检测位置。
这通常是气缸头上的一个螺丝口或塞子口。
4. 准备气缸压力检测仪器•将压力计的尺度调整到适当的范围，以适应你的发动机类型。
•确保压力计的读数是零或接近零。
5. 准备气缸•先清理气缸头上的螺丝口或塞子口，以确保没有杂质进入气缸。
•使用橡胶塞密封螺丝口或塞子口。
这将确保气缸压力在检测过程中不会泄漏。
6. 进行气缸压力检测•将压力计的适配器连接到气缸头上的螺丝口或塞子口上。
•确保连接稳固，不会产生气体泄漏。
•缓慢地启动你的发动机，并让其运转一段时间，以确保始终处于正常工作状态。
•记录并观察压力计的读数。
正常的气缸压力读数应在发动机运行中保持稳定。
7. 比较压力读数•将当前的压力读数与发动机制造商提供的规范值进行比较。
•如果读数与规范值相符，那么表示你的发动机的气缸压力处于正常范围内。
•如果读数低于规范值，则可能存在气缸漏气或其他问题，需要进行进一步的检测和维修。
8. 清理和收尾•断开压力计和适配器的连接。
•移除橡胶塞，并恢复气缸头上的螺丝口或塞子口。
•清理工具和设备，并妥善存放。
9. 结论和建议•根据气缸压力检测的结果，得出结论并提出相关建议，如是否需要进一步检测或维修。
以上就是进行气缸压力检测的实施步骤。
在进行该检测时，请务必遵守安全操作规程，并确保正确使用相关工具和设备。
请记住，正确的气缸压力对于发动机的正常运行至关重要，因此确保定期进行检测以确保其在正常范围内。
检测气缸压力
1．题目名称：检测气缸压力。
2．时限：20min。
3．考场准备：
（1）解放CAl091型汽车发动机1台。
推入式气缸压力表(0～980kPa)1个。
（2）常用工具1套。
火花塞配件1个，拆卸火花塞专用套筒1个，小黑板一块。
5．操作要点：
（1）检测前
1）检查冷却水、机油是否加满。
2）起动发动机，使发动机达到正常工作温度后熄火。
（2）检测
1）将阻风门全开。
2）拆下全部火花塞。
3）将气缸压力表紧压在被测量气缸的火花塞座孔内。
4）另一学员帮助用起动机带动曲轴转动，看表上指针不再上升时停止转动，并记下气压值。
5）按同样的方法测出其它缸的压力。
气缸压力标准值是8.5kgf／cm2，各缸压力差应不大10%。
6）分析个别气缸压力低、相邻两缸压力低或所有汽缸压力都低的原因，并提出修理意见。
7）装上各缸火花塞。
8）摆放好工具，并清洁干净。
如何检查柴油机气缸压缩压力
如何检查柴油机气缸压缩压力-CAL-FENGHAI.-(YICAI)-Company One1一、气缸压缩压力的检测检测活塞到达压缩终了上止点时气缸压缩压力的大小可以表明气缸的密封性。
检测方法有，用气缸压力表检测和用气缸压力测试仪检测。
1．用气缸压力表检测气缸压力表如图2-3所示。
由于用气缸压力表检测气缸压缩压力（以下简称气缸压力）具有价格低廉、仪表轻巧、实用性强和检测方便等优点，因而在汽车维修企业中应用十分广泛。
图2-3 气缸压力表（1）检测方法发动机正常运转，使水温达75℃以上。
停机后，拆下空气滤清器，用压缩空气吹净火花塞或喷油器周围的灰尘和脏物，然后卸下全部火花塞或喷油器，并按气缸次序放置。
对于汽油发动机，还应把分电器中央电极高压线拔下并可靠搭铁，以防止电击和着火，然后把气缸压力表的橡胶接头插在被测缸的火花塞孔内，扶正压紧。
节气门和阻风门置于全开位置，用起动机转动曲轴3～5s （不少于四个压缩行程），待压力表头指针指示并保持最大压力后停止转动。
取下气缸压力表，记下读数，按下单向阀使压力表指针回零。
按上述方法依次测量各缸，每缸测量次数不少于两次。
就车检测柴油机气缸压力时，应使用螺纹接头的气缸压力表。
如果该机要求在较高转速下测量，此种情况除受检气缸外，其余气缸均应工作。
其它检测条件和检测方法同于汽油机。
（2）诊断参数标准气缸压缩压力标准值一般由制造厂提供。
根据GB／《汽车修理质量检查评定标准·发动机大修》附录B的规定：大修竣工发动机的气缸压力应符合原设计规定，每缸压力与各缸平均压力的差，汽油机不超过8％，柴油机不超过10％。
常见几种车型发动机气缸压缩压力的标准值如表2-1所示。
表2-1 常见几种车型气缸压缩压力值（3）结果分析测得结果如高于原设计规定，可能是由于燃烧室积碳过多、气缸衬垫过薄或缸体与缸盖结合平面经多次修理加工过甚造成。
测得结果如低于原设计规定，可向该缸火花塞或喷油器孔内注入适量机油，然后用气缸压力表重测气缸压力并记录。
