气缸压力检测步骤

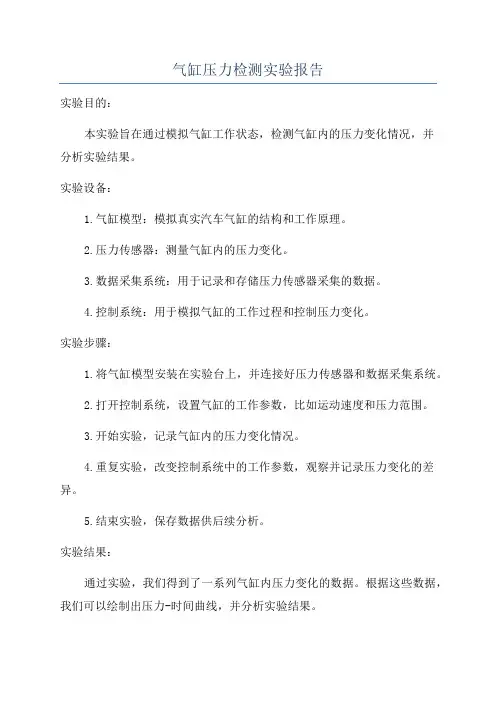

气缸压力检测实验报告
气缸压力检测实验报告实验目的：本实验旨在通过模拟气缸工作状态，检测气缸内的压力变化情况，并分析实验结果。
实验设备：1.气缸模型：模拟真实汽车气缸的结构和工作原理。
2.压力传感器：测量气缸内的压力变化。
3.数据采集系统：用于记录和存储压力传感器采集的数据。
4.控制系统：用于模拟气缸的工作过程和控制压力变化。
实验步骤：1.将气缸模型安装在实验台上，并连接好压力传感器和数据采集系统。
2.打开控制系统，设置气缸的工作参数，比如运动速度和压力范围。
3.开始实验，记录气缸内的压力变化情况。
4.重复实验，改变控制系统中的工作参数，观察并记录压力变化的差异。
5.结束实验，保存数据供后续分析。
实验结果：通过实验，我们得到了一系列气缸内压力变化的数据。
根据这些数据，我们可以绘制出压力-时间曲线，并分析实验结果。
首先，我们可以观察到气缸内压力在气缸运动过程中的变化。
在运动开始时，气缸内的压力逐渐增加，直到达到一些峰值。
然后，在气缸的运动过程中，压力逐渐减小，直到最终稳定在一个较低的数值。
其次，我们可以根据实验数据，计算得到气缸内的平均压力和压力变化的速率。
通过对不同实验条件下的数据进行比较，我们可以得出结论：气缸的工作速度对压力变化的影响较大，速度越快，压力变化越剧烈。
实验分析：气缸压力的变化是由气缸的工作过程和控制系统的调整来决定的。
具体来说，气动系统的工作原理和气缸内压力的变化规律密切相关。
另外，实验中还存在一些误差和不确定性。
首先，压力传感器的精度和性能可能存在一定误差。
其次，气缸模型的制造质量和装配精度也会对实验结果造成影响。
此外，实验过程中的环境条件和操作人员的经验水平等因素也会对实验结果产生一定影响。
实验结论：经过本次实验，我们得到了气缸内压力变化情况的相关数据，并对实验结果进行了分析。
根据实验数据和分析结果，我们可以得出以下结论：1.气缸内的压力随着气缸的运动过程而变化，具有一定的规律性。
2.气缸工作的速度对压力变化的影响较大，速度越快，压力变化越剧烈。

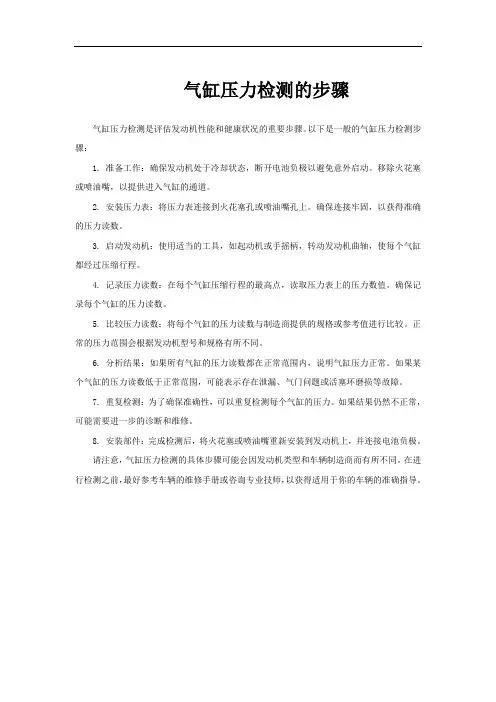

气缸压力检测的步骤
气缸压力检测的步骤
气缸压力检测是评估发动机性能和健康状况的重要步骤。
以下是一般的气缸压力检测步骤：
1. 准备工作：确保发动机处于冷却状态，断开电池负极以避免意外启动。
移除火花塞或喷油嘴，以提供进入气缸的通道。
2. 安装压力表：将压力表连接到火花塞孔或喷油嘴孔上。
确保连接牢固，以获得准确的压力读数。
3. 启动发动机：使用适当的工具，如起动机或手摇柄，转动发动机曲轴，使每个气缸都经过压缩行程。
4. 记录压力读数：在每个气缸压缩行程的最高点，读取压力表上的压力数值。
确保记录每个气缸的压力读数。
5. 比较压力读数：将每个气缸的压力读数与制造商提供的规格或参考值进行比较。
正常的压力范围会根据发动机型号和规格有所不同。
6. 分析结果：如果所有气缸的压力读数都在正常范围内，说明气缸压力正常。
如果某个气缸的压力读数低于正常范围，可能表示存在泄漏、气门问题或活塞环磨损等故障。
7. 重复检测：为了确保准确性，可以重复检测每个气缸的压力。
如果结果仍然不正常，可能需要进一步的诊断和维修。
8. 安装部件：完成检测后，将火花塞或喷油嘴重新安装到发动机上，并连接电池负极。
请注意，气缸压力检测的具体步骤可能会因发动机类型和车辆制造商而有所不同。
在进行检测之前，最好参考车辆的维修手册或咨询专业技师，以获得适用于你的车辆的准确指导。
气缸压力测试
气缸压力测试气缸压力测试步骤如下：(1)预热并停止发动机。
(2)拆下发动机罩盖。
(3)将点火系统的正极与初级点火线圈断开，使其不起作用，并将其他电线用电工胶带绝缘，使其不能与接地线接触。
对无分电器的点火系，拆下4个点火线圈。
(4)拆下4个火花塞，并用空气枪吹掉其凹坑内所有的尘土。
(5)将发动机的燃油泵关掉，使其不起作用或断开4个喷油器连接器。
注意：在进行气缸压缩压力检查时，假设喷射系统不停止工作，燃料喷射发动机喷出的燃料会进人气缸。
假设燃料蒸气从火花塞孔喷出，可能会导致严重的爆炸，造成人身伤害。
2检测汽缸压缩压力检测气缸压缩压力注意事项：(1)不能在凉车时测量气缸压力，由于温度和大气压等因素的影响，只有在发动机达到正常的工作温度时测得的缸压，才具有实质性的参照价值。
(2)关于电喷柴油机在测试中必须拆下燃油泵保险或其他继电器保险再测量，否则往往会导致“淹缸〞以及缸压偏低的状况。
(3)测试过程中，必须将节气门阻风门全部打开，否则会由于燃烧室内进气量不够，而导致缸压偏低。
(4)由于气缸压力测量具有一定的偶然性，只测一次往往不准确，只有经过2～3次测试然后取其平均值，测试结果才有效可靠。
(5)测试中起动机运转时间不能过长或过短。
时间过长会过多消耗电能和损害起动机，过短则会达不到测试标准。
3柴油机汽缸压力检测柴油机气缸压力的检测方法如下：用气缸压力表检测柴油发动机气缸压缩压力的方法如下：(1)启动发动机，原地运转，待发动机冷却液温度达到80℃左右时，停止发动机运转。
(2)先清理吹净喷油器安装孔处的尘土脏物。
(3)拆开喷油器上的高压油管和回油管接头，卸下喷油器，把6 MPa的压力表装在喷油器螺纹孔内(千万不可使用手持式压力表)。
压力表接头与喷油器座孔接合处应加垫圈，以防漏气。
(4)用起动机带动发动机，压力表的大读数即为气缸压缩压力值。
将所测定的数值与原厂规定标准值比较不应低于20%，各气缸压力差应不超过8%。
气缸压力的测试
一、利用整车或发动机台架进行气缸压力检测并进行结果分析1. 拔下喷油器 N30— N33 电气插头(图 1-74)。

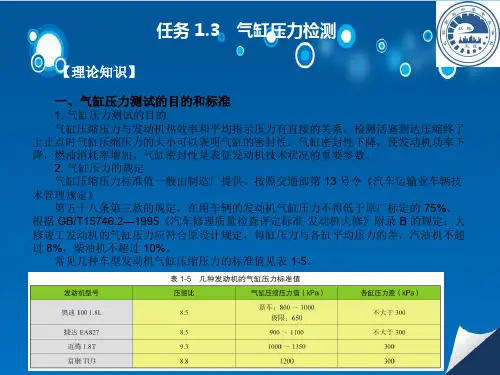

任务 1.3 气缸压力检测
2. 用火花塞扳手 3122B 拧出火花塞。 (1)脱开电气连接插头 1，拧出螺栓 2，如图 1-75 所示。 (2)将起拔器 T10530 压入到点火线圈 1 的钻孔中，一直压到底。沿箭头方向拧紧滚 花螺母 2，如图 1-76 所示。 (3)沿箭头方向从气缸盖罩中拔出起拔器 T10530 上的点火线圈，如图 1-77 所示。在 所有带功率输出级的点火线圈上重复这个过程。
如果气缸压缩压力偏低，通过火花塞孔往气缸中注入少量的发动机机油并再次检查。 4. 连接喷油器连接器，安装火花塞
【知识拓展】
1. 发动机气缸压力表数值换算 常用的压力单位换算见表 1-6。
任务 1.3 气缸压力检测
任务 1.3 气缸压力检测
(3)取下气缸压力表，记录读数，按下单向阀使压力表指针回零。按上述方法依次测 量各缸，每缸测量 2 ～ 3 次，计算出各缸测量结果的算术平均值和各缸压力与各缸平均 压力的差，如图 1-73 所示。
任务 1.3 气缸压力检测
四、根据测试结果，做分析和判断
如果测量结果低于原设计规定，可向该缸火花塞(喷油器)孔内注入 20mL 左右的新机 油后再测量。
任务 1.3 气缸压力检测
二、气缸压力表的结构特点及使用方法
1. 气缸压力表的结构 气缸压力表由表头、导管、单向阀和接头等部分组成，如图 1-70 所示。气缸压力表 接头有螺纹管接头和阶梯形橡胶接头两种。螺纹管接头可以拧在火花塞或喷油器的螺纹孔 中;橡胶接头可以压紧在火花塞或喷油器孔中。单向阀处于关闭位置时，可保持测得的气 缸压缩力读数;单向阀打开时，可使压力表指针回零，以便于下次测量。
学习单元11气缸压力测试教学课件
•W12发动 机
•卧式发动机：高度降低宽度增大
发动机的分类 – 按发动机进气方式：自然吸气和增压。
•发动机类型短片
•单击画面开始播 放
•内燃机型号的排列顺序及符号所代表的意义
•汽油机
•型号编制举例
•1E65F： 表示单缸，二行程，缸径65mm，风冷通用型
•4100Q-4： 表示四缸，四行程，缸径100mm，水冷车用，第四种变型产品
•TJ376Q： 表示三缸，四行程，缸径76mm，水冷车用，TJ表示系列符号
•CA488： 表示四缸，四行程，缸径88mm，水冷通用型，CA表示系列符号
柴油机
•195： 表示单缸，四行程，缸径95mm，水冷通用型 •165F： 表示单缸，四行程，缸径65mm，风冷通用型 •6135Q： 表示六缸，四行程，缸径135mm，水冷车用 •X4105： 表示四缸，四行程，缸径105mm，水冷通用型，X表示系列代号
•发动机的基本工作原理
•动态演示
•压缩比
• 气缸总容积与燃烧室容积之比称为压缩比，用ε
表示。
•Va － 气缸总容积； •Vh － 气缸工作容积； • Vc － 燃烧室容积；
•例如：现代化油器式发动机压缩比一般为8～11(轿车有的
达10以上)。柴油机压缩比一般为为16～22。
•发动机排量
• 多缸发动机各气缸工作容积的总和，称为发动机排量 ，用
•Z
•c
•b
•r
•a
•示功图 •V
•下止点 •上止点
•排气行程
•残余废气
•P
•进气门关闭
•活
•排气门打开
•塞
•上
•行
•大气压力
•排气终了时气缸内压强下降至0.1线02～ 0.120Mpa，温度下降至900～1200K
气缸压力检测实训
实训项目气缸压力检测一、实验目的1、了解气缸压力表的结构特点及使用方法。
2、掌握实验方法和步骤;初步掌握实验的操作技能。
.3、根据测试结果,对发动机泄露原因、部位及严重程度等作出一定的分析和合理的判断.二、实验设备STN3000电控发动机实训台架气缸压力表三、注意事项1、蓄电池的充电状态及起动机的技术状况良好。
2、发动机的冷却温度应在规定的范围内。
3、发动机的润滑条件良好。
4、测量每缸压力时,压缩行程应不少于4次5、测试时,应注意远离发动机的外部运转零件以及灼热的部位,以免造成人身损伤。
6、在拆装发动机火花塞时,应注意防止异物进入发动机内部,造成发动机的损坏。
四、实验步骤1、发动机应运转至正常的工作温度,水冷发动机冷却液温度为75~95℃,风冷发动机机油温为80~90℃2、拆除全部火花塞(汽油机)、喷油器(柴油机)或预热棒(柴油机),以减少曲轴转动阻力。
3、拔下分电器中央电极高压线,使其可靠打铁,以免发生电击着火。
4、把节气门和阻力门置于全开位置,以减少空气阻力。
5、把气缸压力表的锥形橡胶接头压紧在被测的火花塞或喷油器安装孔上。
6、用起动机带动曲轴旋转3~5s,其汽油机转速应≥130~150r/min,柴油机转速应≥500r/min,待指针稳定后读取读书,然后按下单向阀使指针回零。
7、按上述方法一次检测各个气缸,每个气缸的测量次数应不少于两次,测量结果应取平均值。
8、对个别指示值偏低的气缸,可向气缸内注入机油10~15mL,用起动机驱动发动机运转3~5s后,重新测试该缸的气缸压力,进一步判断气缸密封状况。
五、气缸压力检测结果诊断与分析1、当气缸压缩机压力的检测值超过或低于标准值,均说明发动机技术状况不良,存在故障。
2、当气缸压缩机压力的检测值低于标准值时,可向火花塞或喷油器孔注入适量(20~30mL)的润滑油。
3、润滑油后,再次检测气功压缩压力,并比较两次检测结果。
若第二次检测结果比第一次高,并接近标准值,则表明气缸密封性不良时由气缸、活塞环、活塞磨损过大或活塞环对口、卡死、断裂及缸壁拉伤等原因引起的:若第二次检测结果与第一次近似,则表明气缸密封性不良的原因为进、排气门或气缸衬垫不封密;若两次检测结果均表明相邻两缸压缩压力低,则故障可能是由两缸相邻处的气缸陈涛漏气或缸盖螺栓未拧紧所致。
检测气缸压力课件
