尼龙6的聚合反应研究
尼龙6的聚合反应研究
尼龙6是一种常见的合成纤维，在纺织、塑料制品等领域具有广泛的
应用。
它的生产过程主要是通过尼龙6的聚合反应来实现，即将己内
酰胺6与适当的化合物进行反应，形成长链分子结构的尼龙6聚合物。
本文将从深度和广度两个标准出发，探讨尼龙6的聚合反应及其相关
研究。
一、尼龙的聚合反应
1. 己内酰胺6的结构和性质
己内酰胺6是尼龙6聚合反应的原料之一，它的结构和性质决定了聚
合反应的进行方式和产物性质。
己内酰胺6的化学结构中含有酰胺基
和己二酰胺酸基，这些基团之间通过羰基碳原子和酰胺中的氮原子连结，在聚合反应过程中起到重要的作用。
2. 聚合反应的机理
尼龙6的聚合反应主要是通过己内酰胺6发生开环聚合反应进行的。
在聚合反应中，己内酰胺6中的酰胺基与己二酰胺酸基自身进行缩合
反应，形成聚合物链。
这种开环聚合反应的机理涉及到缩合、转移和
开环步骤，这些步骤的进行与反应条件、催化剂的选择以及原料的质
量有关。
3. 聚合反应的影响因素
尼龙6的聚合反应受到多种因素的影响，包括反应温度、反应时间、催化剂的选择、原料的纯度等。
其中，反应温度和时间对聚合反应的速率和产物的分子量有重要影响；催化剂的选择可以加速聚合反应的进行；原料的纯度则影响着产物的质量和性能。
二、尼龙6聚合反应的研究进展
1. 聚合反应动力学
聚合反应动力学研究是了解尼龙6聚合反应机理的重要途径之一。
通过研究反应速率、活化能和聚合物分子量等参数，可以揭示聚合反应中各个步骤的特征和影响因素。
已有的研究表明，尼龙6聚合反应的动力学过程复杂，存在多个速率控制步骤。
2. 催化剂的研究
催化剂是尼龙6聚合反应中不可或缺的组成部分，它能够促进聚合反应的进行并改善产物的质量和性能。
目前，常用的催化剂包括碱金属盐类、碱土金属盐类以及有机金属络合物等。
研究人员通过改变催化剂的种类和配位结构，探索出更高效、选择性更好的催化剂体系，以满足不同尼龙6应用的需求。
3. 聚合反应的优化和控制
聚合反应的优化和控制是实现尼龙6制备的关键环节。
研究者通过改变反应条件、催化剂用量、原料比例等因素，寻求合适的反应条件，
实现聚合反应的可控性和产物的优质化。
应用新型反应器和工艺参数的优化也是提高尼龙6聚合反应效率和产物质量的重要手段。
三、我的观点和理解
尼龙6的聚合反应是一个复杂的化学过程，研究者们通过深入探索其机理和优化方法，不断提高尼龙6的合成效率和产物的性能。
对我而言，了解尼龙6聚合反应的研究进展可以帮助我更好地理解尼龙6的制备原理及其应用领域。
聚合反应的优化和控制对于实际生产中的合成工艺也具有指导意义。
总结回顾：
通过本文的探讨，我们了解到尼龙6的聚合反应是一个复杂而重要的化学过程。
从尼龙6的结构和性质出发，我们了解到聚合反应的机理和影响因素，并探讨了聚合反应的研究进展，如聚合反应动力学和催化剂的研究。
我们强调了聚合反应的优化和控制在尼龙6合成中的重要性。
通过对尼龙6聚合反应的全面理解，我们能够更好地应用尼龙6的相关知识，并为尼龙6合成的研究和工业应用提供有价值的指导和参考。
尼龙6的聚合反应对于材料领域的发展至关重要。
聚合反应的可控性和产物的优质化是提高尼龙6聚合反应效率和产物质量的重要手段。
应用新型反应器和优化工艺参数也能进一步提高聚合反应的效率。
一、可控性和产物优质化。
尼龙6的聚合反应是一个复杂的过程，需
要控制反应条件和催化剂的选择以实现高质量的产物。
通过调节反应
温度、压力和物质浓度等参数，可以控制反应速度和产物性能。
催化
剂的选择和调控也能够影响聚合反应的进行，并对产物的分子量、熔
点和耐热性等性能产生影响。
提高聚合反应的可控性和优质化产物是
尼龙6合成的关键课题。
二、应用新型反应器和工艺参数优化。
新型反应器和工艺参数的优化
可以进一步提高尼龙6聚合反应的效率和产物质量。
在连续流动反应
器中通过优化反应器结构和流动条件，可以提高反应的均匀性和效率。
对于聚合反应的工艺参数如反应时间、进料速率和物料配比等的优化
也能够进一步提高产物的品质。
三、研究进展和应用意义。
对尼龙6聚合反应的研究进展对于理解和
掌握尼龙6的制备原理及其应用领域具有重要意义。
深入研究聚合反
应的机理和影响因素，能够为调控聚合反应的可控性和产物优质化提
供理论依据。
聚合反应的优化和控制对于实际生产中的合成工艺也具
有指导意义，可以提高生产效率和降低成本。
尼龙6聚合反应的可控性和产物优质化是提高尼龙6合成效率和产物
质量的重要手段。
应用新型反应器和工艺参数的优化也能进一步提高
聚合反应的效率和产物质量。
深入研究聚合反应的机理和影响因素，
对于理解尼龙6的制备原理和应用领域具有重要意义。
聚合反应的优
化和控制在尼龙6的合成与工业应用中具有重要价值。
反应挤出制备尼龙6工艺研究
反应挤出是以单螺杆或双螺杆挤出机的机筒作为化学反应器进行单体聚合或对聚合物改性的一种新型工艺技术，它和反应注射成型一起构成了反应性聚合物加工的主要内容，反应挤出和反应注射成型已成为聚合物合成与加工的研究热点[1]。
反应挤出类型可分为本体聚合、接枝反应、链接共聚物形成反应、偶联/交联反应、可控降解反应及功能化改性等6类，它可使粘度为10～10000Pa·s的物料在挤出机中完成聚合反应，其特性为易于喂料，且使物料具有极好的分散、分布性能；温度、停留时间分布可控；反应可在压力下进行；可连续加工；易于脱除未反应单体和低分子副产物[2-8]。
笔者主要就催化剂的选择、脱水时间和温度、配方的优化及反应挤出工艺进行了深入研究，制备了具有较好力学性能的尼龙6材料。
1基本原理尼龙6反应挤出技术原理为：在催化剂(促使产生己内酰胺阴离子)及助催化剂(促进生成聚合反应增长中心)存在下，使己内酰胺的阴离子聚合反应可在几分钟内以90%～95%的转化率生成相对分子质量较高的尼龙6，这与反应时间长达10h的水解聚合过程形成鲜明对比[9]。
首先使己内酰胺与碱反应生成己内酰胺阴离子，己内酰胺又与异氰酸酯生成己内酰胺异氰酸酯，随后己内酰胺阴离子进攻己内酰胺异氰酸酯，并发生开环反应，生成另一个活性阴离子，己内酰胺与活性阴离子反应生成活性己内酰胺异氰酸酯，以实现链增长，接着又被己内酰胺阴离子进攻而开环，这样不断循环，最终得到所需相对分子质量的聚合物。
在己内酰胺与碱反应生成己内酰胺阴离子的同时有水生成，必须脱除这部分水，否则聚合反应难以进行。
由己内酰胺转化为尼龙6的反应是一个放热反应，聚合热焓约为125kJ/kg。
2工艺流程尼龙6的反应挤出工艺流程为：己内酰胺熔化后，加入一定量的碱进行脱水，然后与催化剂一起进入双螺杆挤出机进行反应挤出，经拉条、水冷、风冷、切粒、萃取、干燥得到成品。
本实验前处理系统主要设备包括反应釜、缓冲罐、真空泵、主计量泵、辅计量泵、导热油循环泵、混合槽、高位槽等，见图1。
尼龙6固相聚合中试试验研究
研 究 论 文
Ｆｉ ｂｅｒＲｅ ｅａｒ Ｓ ｃｈ
尼龙 ６固相聚合 中试试 验研 究
刘振鸿，王朝生，黄南薰 ， 褫 唐 ＿
（ 东华大学 ，上海 ２ ０ ５ ） ００ １
摘 要：通过工厂 中试 实验研究 ，探讨 了中试规模下聚合反应时间、反应温度 、预聚体初 始黏度等 因
尼龙 ６固相 聚 合是将 具 有普 通 聚 合度 的预 聚 体切片在 玻璃化温度 以上 、熔 点温度 以下进 行的 聚合反应 ，这是 一 种反 条件缓 和 、行之 有效地 提 高尼龙 ６ 相对分 质量的方法 … 。此方法不 仪 呵避
ｌｎ ｌ ，高 ｌ５ １１ ｌ ｌ ０ＩＩ；没置一 个取佯 口，三个 洲压点 ， １ １１ １
工 ｊ
氲１ ２ ０
篡
骂¨ ８
４ ０
Ｉ ）
黜
３ ４ ８ ５ ２ ０ ４ ６
２２
注 ：除最 后一个 切 片外 ，其 余均为 ＿ 切 片 以 上实 验 均 固定氮 气 蕞取
流 速
Ｈ １１ ｆ
反应 时间 ／ ｈ
８ １ ４ ６ ２
１） ４ Ｉ ８
反应 ｎｌ ／ ，， ｈ ｆｌ ＇
２ 结 果与 讨论
２１ 反应时间与温 度变化 ．
ｅ 买 验序号 ５ ）
图 ２ 反应 时 间与 反应 器 内温 度变化 及 固相 聚合切 片黏度变 化
中试反应 时 与反 应器 内温 度 以及 固 相切 片
２ 反应时 间与黏度变化 ． ２
黏度变化见 图 ２ 。常 温切 片首 先 以每小 时 ５ １ ～ ０℃ 为单位升温 ，进行干燥 ；温度逐步升至 设定的最高 增黏温度 ，然后 固定反应温度 ，进行 尼龙 ６的固相
尼龙6产业链的发展趋势调研分析

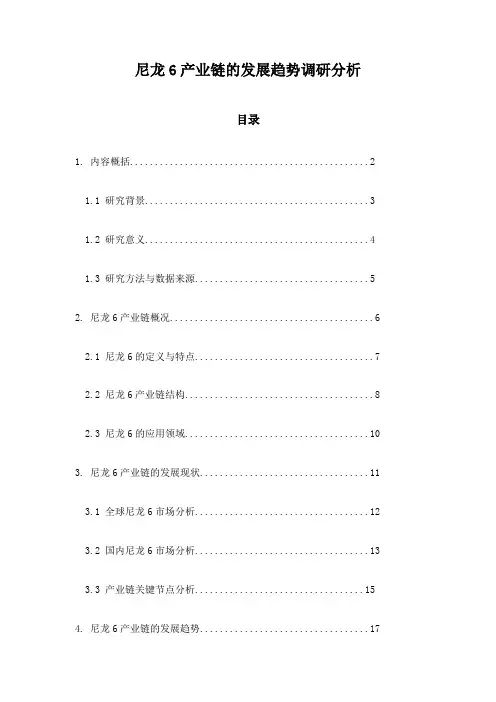

尼龙6产业链的发展趋势调研分析目录1. 内容概括 (2)1.1 研究背景 (3)1.2 研究意义 (4)1.3 研究方法与数据来源 (5)2. 尼龙6产业链概况 (6)2.1 尼龙6的定义与特点 (7)2.2 尼龙6产业链结构 (8)2.3 尼龙6的应用领域 (10)3. 尼龙6产业链的发展现状 (11)3.1 全球尼龙6市场分析 (12)3.2 国内尼龙6市场分析 (13)3.3 产业链关键节点分析 (15)4. 尼龙6产业链的发展趋势 (17)4.1 技术进步趋势 (18)4.2 市场需求变化趋势 (20)4.3 竞争格局调整趋势 (21)4.4 政策环境影响趋势 (22)5. 尼龙6产业链发展的机遇与挑战 (23)5.1 国内外市场机遇 (25)5.2 产业链发展面临的挑战 (26)5.3 应对策略与建议 (26)6. 结论与建议 (27)6.1 研究结论 (29)6.2 政策建议 (30)6.3 未来展望 (31)1. 内容概括尼龙6（Polyamide 6，简称PA是一种广泛应用的合成聚合物，以其优良的机械强韧性和耐化学性而被应用于多种领域，包括纺织、工程塑料、汽车零部件、电子器件等领域。
在此背景下，本文旨在对尼龙6产业链的最新发展趋势进行系统性的调研与分析。
新一代的尼龙6生产技术如原位聚合、解决方案聚合和连续聚合等，正在替代传统的熔融聚合技术。
这些技术将着重于提高生产效率，以及改善产品性能。
随着国际对环境的关注日益增加，可循环使用和环保型尼龙6新产品成为趋势。
诸如生物基尼龙酶催化技术等可持续化的生产模式的开发与推广是研究的热点。
通过添加剂改性或共混改性，如引入高强度、耐冲击性能、阻燃性能等，增强尼龙6在更多环境下的实用性和功能性将成为产业方向。
特殊用途如3D打印材料、功能增强板的研发将会引导尼龙6产品在更多领域的应用。
随着技术进步和新市场的挖掘，尼龙6的应用领域正从传统市场逐渐扩展至新领域，如航空航天、医疗器械、智能穿戴设备等。
尼龙6聚合催化剂
尼龙6聚合催化剂尼龙6聚合催化剂作为一种重要的化学催化剂，在聚合尼龙6过程中发挥着关键的作用。
本文将从催化剂的定义、分类、性能及应用等方面进行介绍。
一、催化剂的定义与分类催化剂是指能够加速化学反应速率，但本身不参与反应过程，且在反应后可以被回收和再利用的物质。
根据催化剂的物理形态和化学性质的不同，可以将其分为固体催化剂、液体催化剂和气体催化剂等。
尼龙6聚合催化剂具有以下几个方面的性能：1. 活性高：尼龙6聚合催化剂活性高，能够加速尼龙6的聚合反应速度，提高聚合反应的效率。
2. 选择性好：尼龙6聚合催化剂能够选择性地促进尼龙6的聚合过程，而不引发其他副反应。
3. 稳定性强：尼龙6聚合催化剂在聚合反应中能够保持较好的稳定性，不易失活。
4. 寿命长：尼龙6聚合催化剂寿命长，能够多次循环使用，提高资源利用效率。
三、尼龙6聚合催化剂的应用尼龙6聚合催化剂广泛应用于尼龙6的生产过程中。
尼龙6是一种重要的合成纤维材料，具有优异的物理性能和化学稳定性，被广泛应用于纺织、塑料、电子、汽车等领域。
尼龙6聚合催化剂能够提高尼龙6的产率和质量，降低生产成本，促进尼龙6产业的发展。
四、尼龙6聚合催化剂的研究进展随着科学技术的不断进步，尼龙6聚合催化剂的研究也取得了一系列的进展。
1. 催化剂的改性：研究人员通过对催化剂的结构和组成进行改良，提高催化剂的活性和选择性。
2. 催化剂的载体：研究人员通过改变催化剂的载体材料，提高催化剂的稳定性和寿命。
3. 催化剂的再生：研究人员通过对催化剂的再生和回收利用，提高催化剂的资源利用效率。
五、尼龙6聚合催化剂的发展前景尼龙6聚合催化剂作为一种重要的化学催化剂，具有广阔的发展前景。
1. 提高尼龙6的质量：尼龙6聚合催化剂的研究可以提高尼龙6的聚合反应效率和产率，提高尼龙6的质量。
2. 降低生产成本：尼龙6聚合催化剂的应用可以降低生产成本，提高资源利用效率，促进尼龙6产业的可持续发展。
3. 拓宽应用领域：尼龙6聚合催化剂的研究可以拓宽尼龙6的应用领域，推动尼龙6在纺织、塑料、电子、汽车等领域的广泛应用。
己内酰胺合成尼龙6的聚合方法

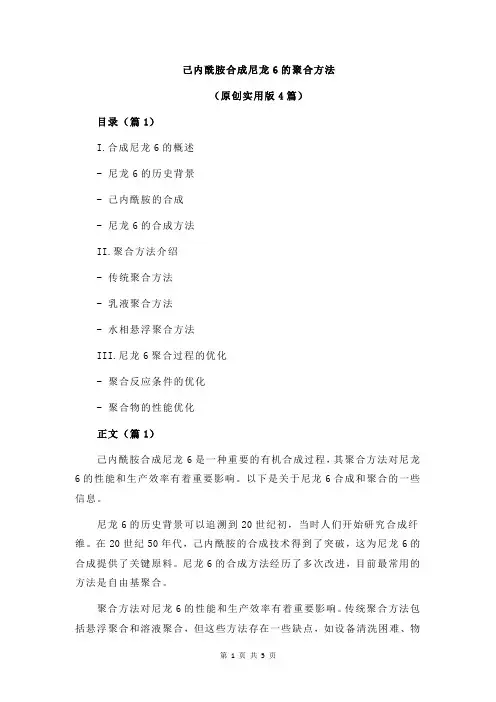

己内酰胺合成尼龙6的聚合方法（原创实用版4篇）目录（篇1）I.合成尼龙6的概述- 尼龙6的历史背景- 己内酰胺的合成- 尼龙6的合成方法II.聚合方法介绍- 传统聚合方法- 乳液聚合方法- 水相悬浮聚合方法III.尼龙6聚合过程的优化- 聚合反应条件的优化- 聚合物的性能优化正文（篇1）己内酰胺合成尼龙6是一种重要的有机合成过程，其聚合方法对尼龙6的性能和生产效率有着重要影响。
以下是关于尼龙6合成和聚合的一些信息。
尼龙6的历史背景可以追溯到20世纪初，当时人们开始研究合成纤维。
在20世纪50年代，己内酰胺的合成技术得到了突破，这为尼龙6的合成提供了关键原料。
尼龙6的合成方法经历了多次改进，目前最常用的方法是自由基聚合。
聚合方法对尼龙6的性能和生产效率有着重要影响。
传统聚合方法包括悬浮聚合和溶液聚合，但这些方法存在一些缺点，如设备清洗困难、物料损耗大等。
乳液聚合方法是一种新型的聚合方法，它可以克服传统方法的缺点，提高生产效率。
水相悬浮聚合方法是一种更先进的聚合方法，它可以实现连续化生产，提高生产效率。
聚合反应条件的优化对尼龙6的性能和生产效率有着重要影响。
在聚合反应中，温度、压力、催化剂等条件都会对聚合物的性能产生影响。
目录（篇2）I.引言A.己内酰胺合成尼龙6的聚合方法的重要性B.聚合方法的定义和发展历程C.本研究的目的和意义II.己内酰胺合成尼龙6的聚合方法A.传统的方法和原理B.新型的方法和原理C.聚合过程的控制和优化D.聚合物的性能和应用III.聚合方法的影响因素A.原料的质量和纯度B.聚合反应的温度和压力C.催化剂的选择和使用D.反应时间和产物分离IV.聚合方法的应用前景和挑战A.在工业生产中的应用前景B.在科学研究中的应用前景C.面临的挑战和需要解决的问题正文（篇2）己内酰胺合成尼龙6的聚合方法是现代合成化学中的一项重要技术，用于生产高分子材料。
这种聚合方法不仅涉及到化学反应和机理，还需要对反应条件和产物进行有效的控制和优化。
真空导入成型阴离子聚合尼龙6聚合体系及性能
１ ３ 性 能 测试 ．
１３ １转化率 ．．
取少 量 Ａ Ａ－ Ｐ ６试样 磨成 粉末 后称 重 （ ） 然 后在 索 氏抽提 器 中用去 离子水 回流 １ ． ｍ ， ２ｈ
干 燥后 ， 称 重 （ ） 再 ｍｐ ．由于 己 内酰胺 单 体 在 水 中易溶 解 ，而 Ｐ ６不 溶 ，因此 ，可根 据 方 程 Ｘ ＝ ０ ｏ Ｊ Ａ ｍ口／ Ｊ
初 始温 度分 别平 衡在 １０ ２ ２ ，１５和 １０℃ ， ３ 加入 试样 后反 应 １ ｉ． ５ｍ ｎ
１３３ 黏度 ．．
采用 Ａ ２０Ｅ Ｒ ０ ０ Ｘ旋 转 流变 仪 测定 己 内酰胺 单 体 的黏度 ，升 温 速 率 为 ５％／ ｎ 频 率 为 ｍｉ，
０ ５Ｈ ，固定应 变 为 ５ ％ ， ８ Ｉ升温 至 １０℃ ， 录其黏 度 随温度 的变化 ． ． ｚ ０ 从 ０ｃ Ｃ ４ 记 １ ３ ４ 三 点弯 曲 采 用 Ａ ＳＪ型 电子 万 能材 料 试 验机 进 行 三 点弯 曲测试 ．测 试试 样 为非 标 准试 样 ， ． ． Ｇ—
阚 泽 刘正英 ， ，张 凯 ，陈 红 ，胡佳扬 ，侯 孟 杨鸣 波 ，
（ ．四川大学高分子科学与工程学院 ， １ 高分子材料工程 国家重点实验室 ， 成都 ６０ ６ ； １０ ５
２ ．昆 士 兰 大 学 工程 学 院 机械 工 程 系 ， 士 兰 ４ ７ ， 大利 亚 ） 昆 ０２ 澳
粉 末在 ５ Ｏ℃烘箱 中干 燥 １ ， 后称 取 ３～５ｍｇ ２ｈ 然 ，在 Ｎ 气 保 护 下 以 １ Ｃ ｍｎ的 升温 速 率 升 至 ２０ ０￣／ ｉ ５ ℃ ，记 录熔 融 曲线 ， 晶度按 方 程 （ ） ０ Ａ ／ Ｈ￣ 算 ， 中 ， 为试 样 的熔融焓 ， 为试 结 ％ ＝１０ ＨｍＡ 计 其 △ △
实验室尼龙的合成方法
实验室尼龙的合成方法尼龙是一种由石油衍生的合成纤维，常用于制作绳索、织物和塑料制品等。
它具有优异的强度和耐磨性，同时也具有一定的柔软性和弹性。
尼龙的合成方法主要包括两个步骤：聚合和纺丝。
一、聚合尼龙的聚合是通过将含有两种或多种官能团的化合物进行缩合反应来实现的。
最常用的尼龙聚合方法是通过进行酰胺缩合反应合成尼龙6或尼龙66、其中，尼龙6的合成原料为己内酰胺（ϵ-氨基己酸）；尼龙66的合成原料为己内酸和1,6-己二胺。
1.尼龙6的合成尼龙6的聚合反应通常在加热、真空或氮气保护下进行。
首先，在反应器中加入己内酰胺，然后加入催化剂，如盐酸。
通过加热反应器，产生己内酰胺的缩聚反应。
反应过程中会产生水，可以通过蒸馏方法将其分离出来。
反应完成后，得到尼龙6的聚合物。
2.尼龙66的合成尼龙66的合成与尼龙6的合成类似，但需要使用两种原料：己内酸和1,6-己二胺。
这两种原料通过酸酐法分别进行活化处理，然后加入反应器中，在加热和搅拌的条件下进行缩聚反应。
反应过程中会产生水，需要及时去除。
反应完成后，得到尼龙66的聚合物。
二、纺丝聚合物得到后，需要进行纺丝处理，将聚合物转化为尼龙纤维。
1.干纺法干纺法是最常用的尼龙纺丝方法。
首先，将尼龙聚合物加热熔化，然后通过针孔孔板或旋转盘将熔融的聚合物挤出，形成连续的纤维。
纤维通过冷却和拉伸处理，其形态和细度可以由拉伸比例和冷却速度控制。
最后，纤维经过定型和切割，得到所需的尼龙纤维。
2.湿纺法湿纺法是另一种常用的尼龙纺丝方法。
在湿纺法中，尼龙聚合物通过溶解在溶剂中，形成湿胶状物。
湿胶物经过过滤和除杂等处理后，通过喷嘴挤出，形成纤维。
纤维经过乾燥、定型和切割，得到所需要的尼龙纤维。
总结：尼龙的合成方法主要包括聚合和纺丝两个步骤。
聚合通过酰胺缩合反应，使原料分子的官能团相互结合形成聚合物。
聚合物经过纺丝处理，转化为连续的纤维。
常用的纺丝方法包括干纺法和湿纺法。
通过这些步骤，可以得到具有优异性能的尼龙纤维。
己内酰胺阴离子开环聚合制备尼龙——6的合成工艺
目录一、背景1、关于尼龙—62、特点及用途3、前景二、设计思路及问题1、拟用原料2、这些原材料存在问题3、需要解决问题三、己内酰胺的合成1、原料2、反应方程式3、聚合原理四、合成工艺1、合成配料2、聚合过程3、主要设备介绍五、工业流程图六、工艺影响因素分析1、脱水温度2、脱水时间3、原料配比七、产品问题解析八、总结九、参考文献己内酰胺阴离子开环聚合制备尼龙—6一、背景1、关于尼龙6又称耐纶6。
为由单体己内酰胺经开环聚合反应生成的线型聚酰胺 (见线形高分子)，具有NH(CH2)5CO重复单元结构。
抗拉强度和耐磨性优异，有弹性，主要用于制造合成纤维，也可用作工程塑料。
中国此类纤维商品称为锦纶6。
2、特点及用途较低的熔点使得尼龙6具有较好的回弹性，抗疲劳性及热稳定性具有优良的耐磨性和自润滑性，机械强度较高，耐热性、电绝缘性能好，低温性能优良，能自熄，耐化学药品性好，特别是耐油性优良制品表面光泽性好，使用温度范围宽。
但吸水率较高，尺寸稳定性较差由于有很好的机械强度和刚度被广泛用于结构部件。
由于有很好的耐磨损特性，还用于制造轴承。
3、前景经过几年的结构调整，美达公司已从传统的锦纶化纤企业转型到国内最大的锦纶6树脂化工及化工新材料生产。
由锦纶6切片制成的纤维具有高耐磨性、耐疲劳性、染色性好等特点，其中中高粘度切片主要用于工程塑料，来制造汽车工业中的电气配件、车门拉手、支架、垫圈、真空管等，电子电器工业的各种电子电器绝缘件、精密部件、精密机械零件和电工照明用具等，以及薄膜包装材料等。
低粘度切片主要用于民用丝来制造锦纶丝袜、尼龙衣物、雨伞及降落伞等，而工业丝可以用于地毯、渔网等。
2005年，国内在民用以及工程塑料方面对锦纶6切片的需求为91万吨，其中国产68万吨，进口23万吨。
锦纶6长丝在民用方面的需求为53万吨左右，其中国产35万吨，进口18万吨。
说明国内对锦纶6产品的需求十分旺盛，具有广阔的发展前景。
中国加入WTO面临的大发展机遇，将刺激锦纶产品纤维的需求，机械、电子、汽车等行业对锦纶工程塑料的需求也将大幅增长，锦纶工程塑料在国内的发展才刚刚起步，发展势头喜人，美达股份面临难得的历史性发展机遇二、设计思路及问题1、拟用原料己内酰胺、碱(NaOH)、催化剂2、原料介绍用Cat.A作催化剂时的主要工艺参数设置为：脱水温度为140℃，脱水时间3h，真空度控制在-0.1MPa，己内酰胺∶碱∶Cat.A=1000∶5∶4(物质的量之比)，主机转速300r/min，主泵流量5L/h，辅泵流量3mL/h，主机电流11A，切粒机转速150r/min，熔体压力0.3MPa，料温242℃，各加工段温度控制范围225～250℃。
尼龙6 共混改性研究进展
收稿日期:1999-09-15。
作者简介:钟明强,浙江工业大学化工学院副教授,硕士生导师。
主要从事聚合物共混与复合材料方面的研究工作。
尼龙6共混改性研究进展钟明强 刘俊华(浙江工业大学化工学院,杭州,310014) 摘要:系统介绍了国内外用聚乙烯、聚丙烯、PVDF 、PAR 、PET 、PVOH 、ABS 、PC 、PPO 、SAN 、弹性体、TLCP 等改性尼龙6的系列方法、研究成果及其性能,并提出了反应挤出共混改性和无机纳米材料改性尼龙6的设想。
关键词: 尼龙6 共混改性 进展 述评 尼龙6(PA6)具有力学性能优良、耐磨、自润滑、耐油及耐弱酸弱碱等优良的综合性能。
但因其极性强、吸水性大、尺寸稳定性差、抗蠕变性差,不宜在高于80℃、潮湿及高负荷下长期使用。
提高PA6性能的方法包括共聚、共混、填充、增强、分子复合等手段,其中共混改性是近十多年来发展最为迅速的方法之一,并以其投资小、见效快、生产周期短等特点得到广泛应用。
PA6可以与通用塑料、工程塑料、弹性体、液晶高分子等材料共混改性。
1 与通用塑料共混111 PA6/PE PA6属极性高聚物,而PE 属非极性高聚物,PE 的掺入有利于降低PA6的吸湿性,但两者不具有热力学相容性,必须加入相容剂或通过机械共混的强烈剪切作用才能得到满意的共混效果。
B.J urkowski [1]等用静态混合器熔融共混PA6/LDPE 。
通过热力学方法测试表明,试样在结构上可达到分子水平分布,说明静态混合器熔融共混能实现机械增容,使分散相非常细微[2]。
Kang Yeol Park [3]等研究了LDPE 接枝HI (2-羟乙基甲基丙烯酸酯-异佛尔酮-二异氰酸)共聚物与PA6的熔融共混体系。
测试表明在熔融共混时发生了化学反应。
相态分析进一步表明用HI 官能化LDPE 使PA6/LDPE -g -HI 分散相颗粒比PA6/LDPE 的细,PA6/LDPE -g -HI (50/50)相间存在有连接点。
尼龙6废弃物解聚合成加贝酯及其体外溶出度的研究-推荐下载
尼龙6废弃物解聚合成加贝酯及其体外溶出性能的研究摘要：目的为解决当前废料尼龙6回收利用难的问题，探讨胰腺炎治疗药物加贝酯合成及体外溶出性能。
方法采用一种用尼龙6废弃物解聚生产6-氨基己酸的方法，采用DCC/DMAP法合成加贝酯，并利用聚乙烯吡咯烷酮(PVP)，聚乙二醇（PEG）制备共沉淀物，比较考察加贝酯及其共沉淀物的溶出特性。
结果加贝酯的收率可达87%以上，共沉淀物在0.1mol mL- 1盐酸溶液中溶解度提高了56倍，体外溶出结果表明共沉淀物能显著增加药物在水及人工胃液中的溶出度(2h时1：3加贝酯-PVP共沉淀物溶出度为加贝酯的20.7倍，1：3加贝酯- PEG4000共沉淀物溶出度为加贝酯的21.2倍)。
结论采用废尼龙6合成加贝酯是一条绿色合成新途径，而将加贝酯制成PVP、PEG共沉淀物可以改善加贝酯溶解性能。
关键词：尼龙6废弃物，加贝酯，聚乙烯吡咯烷酮，聚乙二醇，体外溶出Synthesis of Gabexate with Waste Nylon 6 and in Vitrodissolution experimentAbstract:Objective To solve the problems of recycling of waste nylon 6 currently and to discuss the synthesis and in vitro release of pancreatitis medications gabexate.Methods T he synthesis of gabexate was managed by the depolymerization of waste nylon 6 and DCC/DMAP. The coprecipitates ware prepared with PVP and PEG to improve the dissolution rate.Results Gabexate yield can up to 87%, the solubility in 0.1mol mL- 1 rare hydrochloric acid was improved 56 times. Dissolution measurement demonstrated that a significantly increased dissolution rate was obtained with the coprecipitates compared to the gabexate. Dissolution rate of 1:3gabexate-PVP was 20.7 times than gabexate and dissolution rate of 1:3gabexate- PEG4000 was 21.2 times than gabexate at 2h. Conclusion Synthesis of Gabexate with waste nylon 6 is a green and new way of synthesis. The coprecipitates showed in vitro release and improved solubility. Keywords：waste nylon 6，gabexate，polyvinylpyrrolidone，polyethylene glycol，dissolution 尼龙6既是重要的纤维材料又是用途广泛的工程塑料,作为纤维材料它被制成纺织品、工业丝和地毯用丝等;作为工程塑料,它又被广泛应用于汽车、电器仪表、邮电通讯、办公自动化设备、包装、合成纤维等行业。
