管件法兰的许用工作压力标准
管道试压标准
管道试压标准第七节压⼒管道在⽯油化⼯⽣产中，管道和设备同样重要。
因此，加强管道的使⽤、管理，亦是实现安全⽣产的⼀项重要⼯作。
⼀、管道的标准⽯油化⼯管道，从⼴义上理解，应包括管⼦(断⾯⼏何形状为封闭环形，有⼀定壁厚和长度、外表形状均匀的构件)、管件(管⼦的连接件，包括阀门、法兰等)及其附属设施。
(⼀)公称直径根据需要，按照⼀定的科学规律，⼈为地规定的系列标准直径，称为公称直径。
公称直径标记为：如DN100，即表⽰公称直径为100mm的管道及其附属元件，如阀门等。
旧的公称直径代号为Dg。
常⽤公称直径系列如表5—7。
表5—7公称直径系列表单位：mm⼀般情况下，公称直径等于管⼦的内径。
根据公称直径及公称压⼒，可以确定管道所⽤的管⼦阀门、管件、法兰、垫⽚的结构尺⼨和连接螺纹的标准。
(⼆)公称压⼒国家标准(GB1042—90)规定，公称压⼒表⽰为：如：PN4．0，即表⽰公称压⼒为4．0MPa的管道及其元件。
公称压⼒级系列如表5—8。
表5—8公称压⼒等级系列表单位：MPa(三)试验压⼒管道投⼊使⽤前，要根据设计和使⽤⼯艺条件的要求，对管道的强度和材料的紧密性进⾏检验，检验所规定的压⼒称为试验压⼒。
试验压⼒表⽰为：如PS15，即表⽰试验压⼒为15MPa。
⼀定的公称压⼒，有其相应的试验压⼒，按照国家标准的规定，PN0．25～30．0范围内，PS=1．5PN；PN40～80范围内，PS=1．4PN；PN≥100时，PS=1．3PN或PS=1．25PN。
常温下⼯作的管道的公称压⼒PN与试验压⼒PS的关系见表5—9。
表5—9公称压⼒与相应的试验压⼒单位：MPa由于在⾼温下⼯作的化⼯管道不可能在⾼温下进⾏压⼒试验，⽽是常温下进⾏的，因此，对于操作温度⾼于200℃的碳钢管道和操作温度⾼于350℃的合⾦管道的液压试验，其试验压⼒应乘以温度修正系数。
试验压⼒PS按如下公式计算：(5—7)式中p——⼯作压⼒，MPa；K——压⼒试验系数。
消防给水管材、管件、采用的阀件的公称压力值
消防给水管材、管件、采用的阀件的公称压力值一、消防给水管材的公称压力值消防给水管材是指用于消防给水系统中作为输水管道的材料。
根据国家标准GB 8163-87《不锈钢管用规则》和GB/T xxx-94《不锈钢管》的规定，不锈钢管材的公称压力是指管材能够承受的最大压力，单位为兆帕（MPa）。
对于消防给水系统，常用的管材有不锈钢管、镀锌管、钢塑复合管等。
1. 不锈钢管不锈钢管是指以不锈钢为原料制成的管材，具有耐腐蚀、耐高温、抗压能力强等特点。
根据国家标准，不锈钢管的公称压力值通常为1.0MPa、1.6MPa、2.5MPa等，具体的规格和公称压力值可根据设计要求进行选择。
2. 镀锌管镀锌管是指经过热镀锌处理的钢管，具有防腐蚀、耐磨损等特点。
根据国家标准，镀锌管的公称压力值通常为1.6MPa、2.5MPa等。
在消防给水系统中，常用的镀锌管材的公称压力一般为1.6MPa。
3. 钢塑复合管钢塑复合管是指由钢管和塑料管材构成的复合管材，具有耐腐蚀、耐高温、抗压能力强等特点。
根据国家标准，钢塑复合管的公称压力值通常为1.0MPa、1.6MPa、2.5MPa等，具体的规格和公称压力值可根据设计要求进行选择。
二、消防给水管件的公称压力值消防给水管件是指用于连接、转换、分配管道的各种管件，如弯头、三通、法兰、法兰盘等。
根据国家标准GB/T xxx-2005《钢制对焊弯头》和GB/T xxx-2005《钢制法兰》的规定，消防给水管件的公称压力值是指管件能够承受的最大压力，单位为兆帕（MPa）。
1. 弯头消防给水系统中常用的钢制对焊弯头的公称压力值通常为1.6MPa、2.5MPa，对于材质、规格不同的弯头，其公称压力值也会有所不同。
2. 三通消防给水系统中常用的钢制对焊三通的公称压力值通常为1.6MPa、2.5MPa，对于材质、规格不同的三通，其公称压力值也会有所不同。
3. 法兰消防给水系统中常用的钢制法兰的公称压力值通常为1.6MPa、2.5MPa，对于材质、规格不同的法兰，其公称压力值也会有所不同。
管道管件的压力等级
管道管件的压力等级管道或管件的压力等级如150LB、300LB，是如何确定的？150LB 300LB是美国ANSI划分压力等级的标准可以转换我国际习惯的PN1.6MPa 之类的看下面的转换关系。
class 150 300 400 600 800 900 1500 2500 LBMpa 1.6-2.0 2.5-5.0 6.3 10.0 13.0 15.0 25.0 42.0 MPA1.上述的描述是基于法兰的压力等级,美标为ANSI B16.5 B16.472.CLASS 的分类与国内的压力等级PN其意思类同,是基于某种材料在某个温度下的压力许用值作为基准来编制的,因此不能定义为所有材料和温度情况下的压力值3.PSI是一个英制计量单位,含义为磅/平方英寸,根据其定义可以和MPa等进行换算4. 在HG标准中,分别有两个表(欧洲体系和美洲体系)可以查阅: 钢制管法兰压力 - 温度等级,描述了材料\压力\温度之间的关系我们通常所用的PN，CLass，都是压力的一种表示方法，所不同的是，它们所代表承受的压力对应参照温度不同，PN欧洲体系是指在120℃下所对应的压力，而CLass美标是指在425.5℃下所对应的压力。
所以在工程互换中不能只单纯的进行压力换算，如CLass300#单纯用压力换算应是2.1MPa，但如果考虑到使用温度的话，它所对应的压力就升高了，根据材料的温度耐压试验测定相当于5.0MPa。
阀门的体系有2种：一种是德国（包括我国）为代表的以常温下（我国是100度、德国是120度）的许用工作压力为基准的“公称压力”体系。
一种是美国为代表的以某个温度下的许用工作压力为代表的“温度压力体系”美国的温度压力体系中，除150LB以260度为基准外，其他各级均以454度为基准。
150磅级（150psi=1MPa）的25号碳钢阀门在260度时候，许用应力为1MPa，而在常温下的许用应力要比1MPa大得多，大约是2.0MPa。

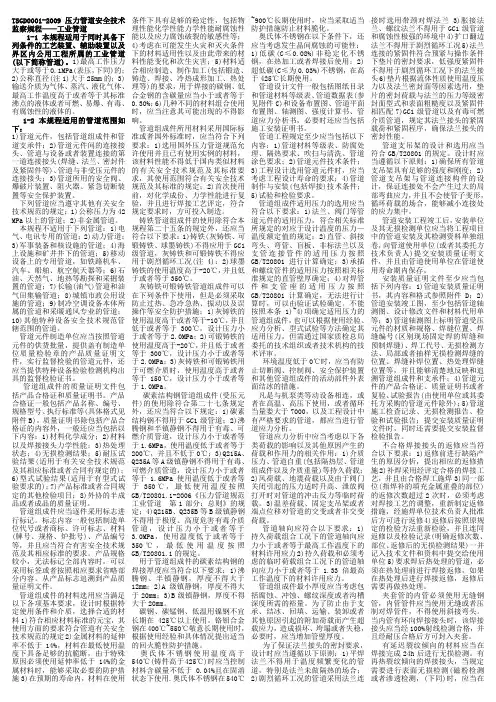

压力管道规范整理1
TSGD0001-2009压力管道安全技术监察规程——工业管道1-1本规程适用于同时具备下列条件的工艺装置、辅助装置以及界区内公用工程所属的工业管道(以下简称管道)。
1)最高工作压力大于或等于0.1MPa(表压，下同)的；2)公称直径(注1)大于25mm的；3)输送介质为气体、蒸汽、液化气体、最高工作温度高于或者等于其标准沸点的液体或者可燃、易爆、有毒、有腐蚀性的液体的。
1-2本规程适用的管道范围如下：1)管道元件，包括管道组成件和管道支承件；2)管道元件间的连接接头、管道与设备或者装置连接的第一道连接接头(焊缝、法兰、密封件及紧固件等)、管道与非受压元件的连接接头；3)管道所用的安全阀、爆破片装置、阻火器、紧急切断装置等安全保护装置。
下列管道应当遵守其他有关安全技术规范的规定：1)公称压力为42 MPa以上的管道；2)非金属管道。
本规程不适用于下列管道：1)电气、电讯专用的管道；2)动力管道；3)军事装备和核设施的管道；4)海上设施和矿井井下的管道；5)移动设备上的专用管道，如铁路机车、汽车、船舶、航空航天器等；6)石油、天然气、地热等勘探和采掘装置的管道；7)长输(油气)管道和油气田集输管道；8)城镇市政公用设施的管道；9)制冷空调设备本体所属的管道和采暖通风专业的管道；10)其他特种设备安全技术规范管辖范围的管道。
管道元件制造单位应当按照管道元件的供货批量，提供盖有制造单位质量检验章的产品质量证明文件，实行监督检验的管道元件，还应当提供特种设备检验检测机构出具的监督检验证书。
管道组成件的质量证明文件包括产品合格证和质量证明书。
产品合格证一般包括产品名称、编号、规格型号、执行标准等(具体格式见附件B)。
质量证明书除包括产品合格证的内容外，一般还应当包括以下内容：1)材料化学成分；2)材料以及焊接接头力学性能；3)热处理状态；4)无损检测结果；5)耐压试验结果(适用于有关安全技术规范及其相应标准或者合同有规定的)；6)型式试验结果(适用于有型式试验要求的)；7)产品标准或者合同规定的其他检验项目；8)外协的半成品或者成品的质量证明。
法兰标准
1.3管道附近的选用氧气管道上的法兰用垫片，应按国家有关的现行标准选用；管道法兰的垫片应按下表选用：压力采用PN表示）；另一个是以美国ASME为代表的美洲管法兰标准体系（公称压力采用class表示）。
欧洲管法兰标准体系与美洲管法兰标准体系是两个不同且不能互换的管法兰标准体系，此外，还有日本JIS管法兰（公称压力采用K表示）标准体系，但在我国石油化工装置中不多用，或仅用于公用管道工程。
EN1092-1（PN标识）包含了公称压力为PN2.5、PN6、PN10、PN16、PN25、PN40和PN100共七档，公称尺寸为DN10～DN4000。
法兰的结构型式有板式平焊、对焊环松套、平焊环松套、翻边松套、带劲对焊、整体、螺纹和法兰盖共八种。
密封型式有全平面、突面、凹面/凸面、榫面/槽面和O形圈槽。
与英制管系列钢管配合使用。
美国ASME B16.5《管法兰和法兰管件》是一套完整的、系统的、使用广泛的管法兰标准。
其公称压力为class150、class300、class400、class600、class1500和class2500共七档，公称尺寸为DN15～DN600，法兰结构型式有带劲平焊、承插焊、螺纹连接、对焊环松套、带劲对焊和法兰盖，密封面型式有突面、全平面、凹面/凸面（分大、小两种）、榫面/槽面（分大、小两种）以及金属环连接面。
ASME B16.5-2003中除螺栓尺寸和螺栓孔尺寸以外，采用了米制单位，英制单位尺寸列在附录中。
ASME B16.5-2003对材料分组和相应的压力-温度额定值作了较大的调整，增加了许多新材料。
ASME B16.47《大直径钢法兰》适用于公称尺寸大于DN600的法兰，内容包含A、B两个尺寸系列，A系列为通用的大直径钢法兰（原MSS SP44），B系列为用于石油工业的紧凑型钢法兰（原API605）。
欧洲体系法兰标准和美洲体系法兰标准都是以英制管为对象，但公称压力等级不同，相互交叉也有重复，连接尺寸完全不同，因此，无法互配。

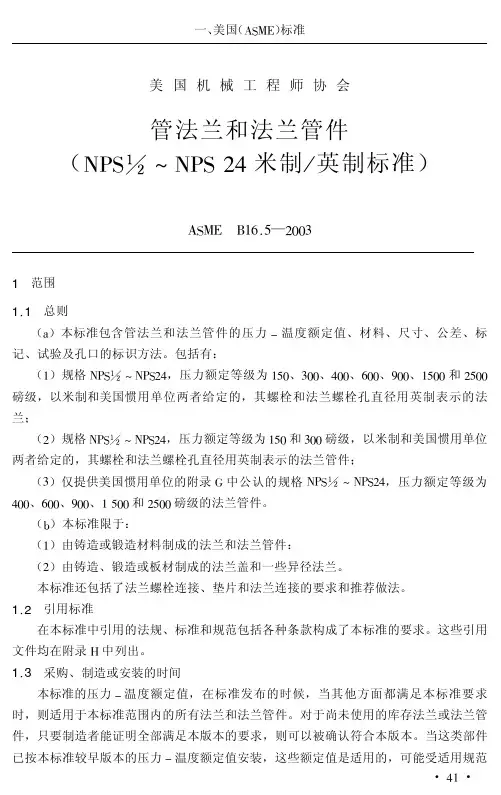

ASME B16.5-2003-管法兰和法兰管件-中文版
第一部分 或法规管辖者除外。 ! "# 用户的责任
美国标准
本标准列举了法兰或法兰管件用户如在使用、安装、系统水压试验、操作和材料选 用诸方面应承担的义务和责任。 ! "$ ! "% 质量体系 附录 ! 叙述了关于产品制造者质量体系大纲的要求。 相关的单位 本标准所述值均以米制和美国惯用单位表示。仅螺栓和法兰螺栓孔直径以英制单位 表示。这些单位系统作为标准考虑是独立的。本文内美国惯用单位以括号或单列表表 示。每种单位制所示值不是确切等值，因此，每种单位系统的使用与其他无关。除螺栓 和法兰螺栓孔直径外，两种单位混合使用会导致与本标准的不一致。 ! "& ! "’ 适用工况 适用于特殊流体工况的材料选用原则不在本标准的范围内。 惯例 为了确定与该标准的一致性，在要求规定极值、最大和最小值时，用于确定有效位 。这就要求对一个观察的或计算的值 数的惯例应是按照 "#$% !&’ 中规定进行“圆整” 应从右侧最接近有效位的值进行圆整，以表示极值。小数公差并不意味着一种特殊的测 定方法。 ! "( 表示方法 压力额定值表示法。磅级（ ()*++）后接无量纲数，用于表示如下的压力 , 温度
第一部分
美国标准
责任是在采购之前保证把这些要求通知制造者。 ! "# 系统水压试验 法兰连接和法兰管件可以承受压力不超过 !"# （$%&&!）时额定压力的 $’( 倍的系 统水压试验，并圆整至下一个较高的 $ 巴（)( 磅，英寸) ）的整数倍。在任何更高压力 下试验是用户的责任，并应符合适用的规范或法规的要求。 ! "$ 对焊法兰 本标准包括的对焊法兰的额定值是以焊接端的颈部厚度为基准 ’ 该厚度至少应等于 最小规定屈服强度为 )*+,-.（/%，%%%012）的管子的计算厚度" 。为保证规格 ! 3-4 ) 法兰具有足够的法兰颈部厚度，其对焊法兰各种尺寸表中的孔口尺寸 5 应不超过下列 公式所计算的 ! 6.7： ! 6.7 8 9（$ : 式中： & 8 尺寸表中列出的焊颈倒角处的表列颈部直径 ! 6.7 8 对焊法兰孔径的允许最大直径 " ; 8 $/’(，当 $ < 用巴（ =.>）单位表示时；或为 $’%，当 ’ < 用磅 ? 英寸) （ 012）单位 表示时 ’ < 8 附录 5 表 5$ 和 5) 中为 !"# （$%%!）时的上限压力值 直径 ! 6.7的最终单位与直径 & 使用的单位相同。 对焊法兰用的表列额定值应和可能与其相连接的部件无关，而且不应超过法兰的压 力额定值。应按适用的规范或法规进行连接焊。对于焊端尺寸参见 +’* 节及图 $)、 $! 和 $/。 ! "% 等径颈部焊接法兰 等径颈部焊接法兰为对焊法兰的延伸并具有相同厚度的等径颈部。另外，等径颈部 焊接法兰都具有表 "、$$、$/、$+、$"、)% 和 ))（附录 @ 中的表 @"、 @$$、 @$/、 @$+、 @$"、 @)% 和 @))）中所述的规格和磅级的对焊法兰的尺寸。见图 $(。 ! "% "& 颈 部 长 度。 " 3-4 / 时 颈 部 长 度 应 为 ))A66 （ A2B C ） ， D 3-4 / 时 为 !%(66 （$)2B C ） 。其他长度可按终端用户和制造者间的协议提供。 ! "% "! 孔口。孔口直径应相当于焊颈法兰的 " 尺寸。其他孔口可按终端用户和制造者 间的协议提供。无论如何孔口直径不应超过同一规格和磅级松套法兰的孔径。 ! "% "’ 颈端部。标准法兰应提供平直的切口端部，终端用户可按 +’* 节规定焊接端坡 口。
管道压力等级确定及设计标准
管道压力等级确定及设计标准管道的压力等级是指管道系统中能够承受的最大工作压力等级，该等级通常由以下因素决定：管道所运输的介质、管道本身的材料和制造工艺。
其主要目的是确保管道系统能够安全、可靠地运行，并且不对生产或环境造成损害。
压力等级的确定是压力管道设计的核心，也是布置和应力校核的前提条件，以及影响压力管道基建投资和管道可靠性的重要因素。
管道的压力等级包括2个方面：标准管件的公称压力等级（以公称压力表示）和壁厚等级（以壁厚等级表示）。
通常，管道的压力等级是标准管件的公称压力等级和壁厚等级共同决定的参数。
在确定管道的压力等级时，需要考虑以下方面：管道所输送介质的性质（如流量、密度、粘度、温度、压力等参数），管道本身的材料和工艺（如管道的材质、内部涂层、制造标准等）、管道系统所需承受的外部压力或荷载（如地震、风荷载、支架荷载等）以及确定所需的安全系数和使用寿命（如使用年限、应力、疲劳、裂纹等）。
根据这些指标和实际工程需求，可以进行系统的计算和分析，以确定管道所需的压力等级。
同时，还需要考虑国家相关标准和法规的规定，以及现场实际情况和安全要求等。
工程上，工艺操作参数不宜直接作为压力管道的设计条件，要考虑工艺操作的波动、相连设备的影响、环境的影响等因素，而在工艺操作参数的基础上给出一定的安全裕量作为设计条件。
这里所说的设计条件主要是指设计压力和设计温度。
1.1设计压力的确定管道的设计压力：应不低于正常操作时，由内压(或外压)与温度构成的最苛刻条件下的压力。
最苛刻条件：是指导致管子及管道组成件最大壁厚或最高公称压力等级的条件。
考虑介质的静液柱压力等因素的影响，设计压力一般应略高于由(或)外压与温度构成的最苛刻条件下的最高工作压力。
管道设计压力应该考虑最苛刻条件下的内外压和温度因素，为了安全起见，设计压力一般要略高于最高工作压力。
在确定设计压力时，我们可以参考压力容器的做法，使用增加裕度系数的方式，以确保操作方便和安全。
阀门法兰管件的公称通径DN和公称压力PN
阀门法兰管件的公称通径DN和公称压力PN2012-08-28 21:27:59| 分类：工程备件长度单位|举报|字号订阅通常表示法兰尺寸大小有DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600等,其中DN指的是法兰的国际公称尺寸，也就是日常用的通径；有些朋友误以为DN 指的是法兰的内径，其实这是误解,DN是公称通径，也叫公称直径,就是各种管子与管路附件的通用口径。
同一公称直径的管子与管路附件均能相互连接，具有互换性,它不是实际意义上的管道外径或内径，虽然其数值跟管道内径较为接近或相等；按法兰材质有:不锈钢法兰,碳钢法兰,合金钢法兰公称通径用字母"DN"后面紧跟一个数字标志。
公称通径是管路系统中所有管路附件用数字表示的尺寸，公称直径可用公制mm表示，也可用英制in表示。
公称通径是供参考用的一个方便的圆整数，与加工尺寸仅呈不严格的关系。
一般来说，管子的直径可分为外径、内径、公称直径。
管子的外径用字母￠来表示，其后附加直径的尺寸和壁厚，例如外径159的无缝钢管，壁厚为4MM，用￠159*4表示，为了使管子、管件连接尺寸统一，采用公称直径（也称公称口径、公称通径)。
对管子而言，公称直径是指名义直径，是与内径相近的某一个数值，管子公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。
每一公称直径相同的管子，其外径是相同的，由于壁厚是变化的，所以内径也是变化的。
其内径数值随厚度不同而不同。
管件也用公称直径表示，意义同管子。
在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也称之为，是管子公称通径（或者管件）的规格名称。
如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明该管道的公称直径，壁厚。
管法兰类型有：板式平焊法兰、带颈平焊法兰、对焊法兰、盲法兰法兰盖、松套法兰等。
