不同内存的外观区别和区分(附图)
《内存区别》SD、DDR1、DDR2、DDR3内存外观区别（附图）
SD：
两个缺口、单面84针脚、双面168针脚
DDR1：
一个缺口、单面92针脚、双面184针脚、左52右40、内存颗粒长方形
DDR2：
一个缺口、单面120针脚、双面240针脚、左64右56、内存颗粒正方形、电压1.8V
DDR3：
一个缺口、单面120针脚、双面240针脚、左72右48、内存颗粒正方形、电压1.5V
内存分SD，DDR，DDR2，DDR3型号,请对照以下列表，知道自己电脑已经安装了什么内存，你应该购买什么内存。
PC2100是DDR 266内存
PC2700是DDR 333内存
PC3200是DDR 400内存
PC4200是DDRII533内存
PC4300是DDRII533内存
PC5300是DDRII667内存
PC6400是DDRII800内存
PC8500是DDRIII1066内存
PC10700是DDRIII11333内存
DDR、DDR2、DDR3互相不通用，插槽插口也不一样，更不能霸王硬上弓强行插进去，以免损坏内存和主板，切记！
1、DDR代表是1代内存、DDR2代表是2代内存、DDR3代表是3代内存。
2、比如金士顿 512M DDR 400 台式机内存的“400”是频率的意思！常用内存频率有266、33
3、400、533、667、800、1066、1333……等频率。
频率越高，速度越快！
3、内存须选择同型号的。
注意：不同型号内存，不要“硬插”！开机容易烧坏不能提供保修服务！
4、常用内存有DDR、DDR2、DDR3之分，3种内存不能混用，拍前请确定自己电脑使用的是什么型号内存、什么频率。
5、如果您不确定自己电脑使用什么内存！可以用下面这个“CPU-Z”软件检测一下，谢谢！
运行软件后看“SPD”选项的“最大带宽”一栏,会看到“PCxx00”，如下：
DDR 是“1代内存”频率分266 333 400 规格
PC2100是DDR 266内存
PC2700是DDR 333内存
PC3200是DDR 400内存
DDR2 是“2代内存”频率分533 667 800 规格
PC4200是DDRII533内存
PC4300是DDRII533内存
PC5300是DDRII667内存
PC6400是DDRII800内存
DDR3是“3代内存”频率分1066 1333 1600 1800 2000 规格PC8500是DDRIII1066内存
PC10600是DDRIII1333内存。
【教你如何区分内存条1代2代的方法】内存条如何区分几代
【教你如何区分内存条1代2代的方法】内存条如何区分几代你还在为不知道教你如何区分内存条1代2代的方法而不知所措么下面来是为大家收集的教你如何区分内存条1代2代的方法，欢迎大家阅读：。
教你如何区分内存条1代2代的方法：一代: DDR133(PC1600)、DDR266(PC2100)、DDR333(PC2700)、DDR400(PC3200)二代：DDR2 533(PC4200)、DDR2 667(PC5300)、 DDR2 800(PC6400)方法1.看金手指 DDR内存的金手指是184pin的 DDR2的金手指是240pin的方法2.开机后用cpu-z检测或者everest检测方法3.看频率 DDR多为266 333 400的频率，DDR2多为533 667 800的频率注意，如果你的主板只支持一代，而你却装上了二代的话你的主板就会烧掉的!很危险哦~内存条的容量并非越大越好，它的配置，必须遵循以下基本原则：1、条数：2的N次方条(N=0、1、2...，例如1、2、4条);2、容量：2的N次方(N=0、1、2...，例如1、2、4G);3、频率必须一致;楼主使用1G+512M=1.5(G)，显然不符合容量配比原则，反而会比只用1G还来得慢，原因就是它们之间失去配比兼容性;新机的各项物理指标、电气性能良好，掩盖了“配比不佳”的问题;而一旦机器陈旧，性能将下降，特别是灰尘、污垢使得主机电源、CPU、显卡的运行速率降低，那么“配比不佳”的矛盾就突出地显现出来;建议楼主拔下512M内存，此时的显存运行速度不会低于1.5G时的速度。
为什么1条1G和1条512M的内存条只显示1G呢那是因为两条内存条的品牌不同，做工设计也不一样，有的主板无法正确识别的缘故总而言之，不兼容的内存混合使用，问题较多，危害不少，轻则降低整机运行速度，增加主机电源的额外负担，重则有可能烧毁内存条，甚至CPU。
有关内存的几个常见问题1.内存的单面与双面，单Bank与双Bank的区别单面内存与双面内存的区别在于单面内存的内存芯片都在同一面上，而双面内存的内存芯片分布在两面。

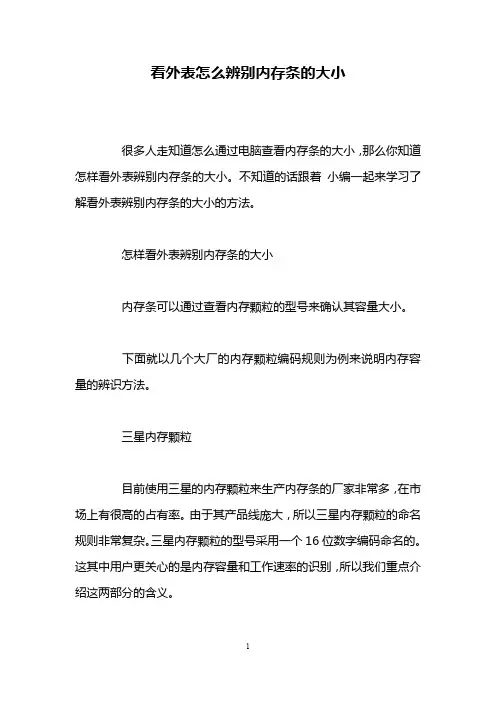

看外表怎么辨别内存条的大小
看外表怎么辨别内存条的大小很多人走知道怎么通过电脑查看内存条的大小，那么你知道怎样看外表辨别内存条的大小。
不知道的话跟着小编一起来学习了解看外表辨别内存条的大小的方法。
怎样看外表辨别内存条的大小内存条可以通过查看内存颗粒的型号来确认其容量大小。
下面就以几个大厂的内存颗粒编码规则为例来说明内存容量的辨识方法。
三星内存颗粒目前使用三星的内存颗粒来生产内存条的厂家非常多，在市场上有很高的占有率。
由于其产品线庞大，所以三星内存颗粒的命名规则非常复杂。
三星内存颗粒的型号采用一个16位数字编码命名的。
这其中用户更关心的是内存容量和工作速率的识别，所以我们重点介绍这两部分的含义。
编码规则：K 4 X X X X X X X X - X X X X X主要含义：第1位——芯片功能K，代表是内存芯片。
第2位——芯片类型4，代表DRAM。
第3位——芯片的更进一步的类型说明，S 代表SDRAM、H代表DDR、G代表SGRAM。
第4、5位——容量和刷新速率，容量相同的内存采用不同的刷新速率，也会使用不同的编号。
64、62、63、65、66、67、6A代表64Mbit的容量;28、27、2A代表128Mbit 的容量;56、55、57、5A代表256Mbit的容量;51代表512Mbit 的容量。
第6、7位——数据线引脚个数，08代表8位数据;16代表16位数据;32代表32位数据;64代表64位数据。
第11位——连线“-”。
第14、15位——芯片的速率，如60为6ns;70为7ns;7B为7.5ns (CL=3);7C为7.5ns (CL=2) ;80为8ns;10 为10ns (66MHz)。
了解电脑内存的类型和容量
了解电脑内存的类型和容量随着科技的发展，电脑已经成为了我们生活中不可或缺的重要工具。
而在电脑的硬件配置中，内存是一项至关重要的性能指标。
了解电脑内存的类型和容量对于选择适合自己需求的电脑至关重要。
本文将详细介绍电脑内存的各种类型以及容量。
一、内存类型1. DRAM（Dynamic Random Access Memory，动态随机存取存储器）DRAM是目前使用最广泛的内存类型。
它是一种易失性存储器，需要不断刷新以保持数据的完整性。
DRAM的访问速度相对较慢，但成本较低，容量较大，通常用于个人电脑和服务器。
2. SRAM（Static Random Access Memory，静态随机存取存储器）SRAM是一种高速、易失性存储器。
相比DRAM，SRAM的访问速度更快，但造价更高，容量较小。
它广泛应用于高性能计算机和缓存系统。
3. SDRAM（Synchronous Dynamic Random Access Memory，同步动态随机存取存储器）SDRAM是一种同步访问的DRAM，它的访问速度比传统的DRAM 更快。
SDRAM主要分为DDR、DDR2、DDR3和DDR4等不同的代数。
DDR4是目前市场上使用最广泛的内存类型，它的访问速度、传输带宽和能效都得到了显著的提升。
二、内存容量1. GB（Gigabyte，千兆字节）内存容量通常以GB为单位进行表示。
在选择电脑内存时，需要考虑个人使用需求和预算。
对于一般办公和上网需求，4GB或8GB的内存已经足够。
而对于高性能游戏或者专业设计软件的需求，16GB或32GB的内存可能更为适合。
2. ECC（Error-Correcting Code，纠错码）ECC内存是一种能够自动检测和纠正内存错误的高可靠性内存。
它广泛应用于服务器和工作站等对数据完整性要求较高的领域。
相比普通内存，ECC内存的价格较高，对于一般用户来说并不常见。
三、内存扩展1. DIMM（Dual In-Line Memory Module，双列直插内存模块）DIMM是目前主流的内存扩展形式之一。
内存的分类
4.4 内存的选购
4.4.1 内存的选购原则 1．内存条的品牌 如图4 18所示。 如图4-18所示。
2．内存颗粒 3．频率要搭配 4．容量
4.4.2 内存产品介绍 1. 海盗船1GB DDR3 1333 海盗船1GB 海盗船1GB 海盗船1GB DDR3 1333内存条的外观，如图 1333内存条的外观，如图 4-19所示。 19所示。
运行CPU- ，容， 如图4 23所示。 如图4-23所示。
4.1.4 按内存条的技术标准（接口类 按内存条的技术标准（ 型）分类
1．DDR SDRAM内存条 SDRAM内存条 DDR SDRAM内存条，其外观如图4-6所示。 SDRAM内存条，其外观如图4
2．DDR2 SDRAM内存条 SDRAM内存条 DDR2内存条的外观如图4 DDR2内存条的外观如图4-7所示。
③ Flash Memory（闪速存储器），如图4-4 Memory（闪速存储器），如图4 所示。
2．RAM （1）SRAM（Static RAM，静态随机存储器） SRAM（ RAM，静态随机存储器） （2）DRAM（Dynamic RAM，动态随机存储器） DRAM（ RAM，动态随机存储器） 4.1.2 按内存在计算机中的用途分类 1．主存储器 2．高速缓冲存储器（Cache） ．高速缓冲存储器（Cache） 3．BIOS ROM
3．CSP封装 CSP封装 CSP（ CSP（Chip Scale Package，芯片级封装） Package，芯片级封装） DDR内存，如图4 14所示。 DDR内存，如图4-14所示。
4.3 DRAM内存的时间参数 DRAM内存的时间参数
4.3.1 DRAM内存的参数设置 DRAM内存的参数设置 1．CAS Latency（CL或tCL） Latency（CL或tCL） 目前DDR内存的CL值主要为2 2.5和 目前DDR内存的CL值主要为2、2.5和3， DDR2的CL在 DDR2的CL在3～6之间，DDR3的CL在5～8 之间，DDR3的CL在 之间。DDR2与DDR3延迟时间对比如图4 之间。DDR2与DDR3延迟时间对比如图415所示。 15所示。

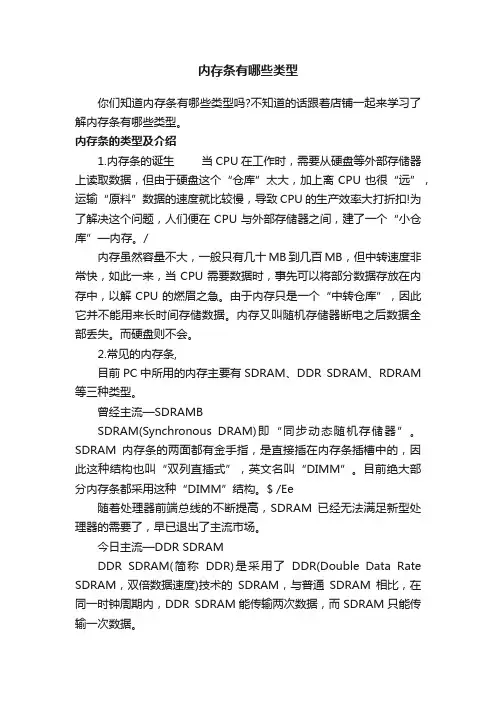

内存条有哪些类型
内存条有哪些类型你们知道内存条有哪些类型吗?不知道的话跟着店铺一起来学习了解内存条有哪些类型。
内存条的类型及介绍1.内存条的诞生当CPU在工作时，需要从硬盘等外部存储器上读取数据，但由于硬盘这个“仓库”太大，加上离CPU也很“远”，运输“原料”数据的速度就比较慢，导致CPU的生产效率大打折扣!为了解决这个问题，人们便在CPU与外部存储器之间，建了一个“小仓库”—内存。
/内存虽然容量不大，一般只有几十MB到几百MB，但中转速度非常快，如此一来，当CPU需要数据时，事先可以将部分数据存放在内存中，以解CPU的燃眉之急。
由于内存只是一个“中转仓库”，因此它并不能用来长时间存储数据。
内存又叫随机存储器断电之后数据全部丢失。
而硬盘则不会。
2.常见的内存条,目前PC中所用的内存主要有SDRAM、DDR SDRAM、RDRAM 等三种类型。
曾经主流—SDRAMBSDRAM(Synchronous DRAM)即“同步动态随机存储器”。
SDRAM内存条的两面都有金手指，是直接插在内存条插槽中的，因此这种结构也叫“双列直插式”，英文名叫“DIMM”。
目前绝大部分内存条都采用这种“DIMM”结构。
$ /Ee随着处理器前端总线的不断提高，SDRAM已经无法满足新型处理器的需要了，早已退出了主流市场。
今日主流—DDR SDRAMDDR SDRAM(简称DDR)是采用了DDR(Double Data Rate SDRAM，双倍数据速度)技术的SDRAM，与普通SDRAM相比，在同一时钟周期内，DDR SDRAM能传输两次数据，而SDRAM只能传输一次数据。
从外形上看DDR内存条与SDRAM相比差别并不大，它们具有同样的长度与同样的引脚距离。
只不过DDR内存条有184个引脚，金手指中也只有一个缺口，而SDRAM内存条是168个引脚，并且有两个缺口。
."?H0B根据DDR内存条的工作频率，它又分为DDR200、DDR266、DDR333、DDR400等多种类型：与SDRAM一样，DDR也是与系统总线频率同步的，不过因为双倍数据传输，因此工作在133MHz频率下的DDR相当于266MHz的SDRAM，于是便用DDR266来表示。
带图对比详解DDR3,DDR2,DDR内存条的区别
带图对比详解DDR3,DDR2,DDR内存条的区别【武汉电脑维修培训】课前热身图1就是三代内存的全家照，从上到下分别是DDR3、DDR2、DDR。
大家牢牢记住它们的样子，因为后面的内容会提到这幅图。
(图1)DDR3,DDR2,DDR外观区别防呆缺口：位置不同防插错图1红圈圈起来的就是我们说的防呆缺口，目的是让我们安装内存时以免插错。
我们从图1可以看见三代内存上都只有一个防呆缺口，大家注意一下这三个卡口的左右两边的金属片，就可以发现缺口左右两边的金属片数量是不同的。
比如DDR 内存单面金手指针脚数量为92个（双面184个），缺口左边为52个针脚，缺口右边为40个针脚；DDR2 内存单面金手指120个（双面240个），缺口左边为64个针脚，缺口右边为56个针脚；DDR3内存单面金手指也是120个（双面240个），缺口左边为72个针脚，缺口右边为48个针脚。
芯片封装：浓缩是精华在不同的内存条上，都分布了不同数量的块状颗粒，它就是我们所说的内存颗粒。
同时我们也注意到，不同规格的内存，内存颗粒的外形和体积不太一样，这是因为内存颗粒“包装”技术的不同导致的。
一般来说，DDR内存采用了TSOP（Thin Small Outline Package，薄型小尺寸封装）封装技术，又长又大。
而DDR2和DDR3内存均采用FBGA（底部球形引脚封装）封装技术，与TSOP相比，内存颗粒就小巧很多，FBGA封装形式在抗干扰、散热等方面优势明显。
TSOP是内存颗粒通过引脚（图2黄色框）焊接在内存PCB上的，引脚由颗粒向四周引出，所以肉眼可以看到颗粒与内存PCB接口处有很多金属柱状触点，并且颗粒封装的外形尺寸较大，呈长方形，其优点是成本低、工艺要求不高，但焊点和PCB的接触面积较小，使得DDR内存的传导效果较差，容易受干扰，散热也不够理想。
(图2)一颗DDR现代内存芯片焊接细节-黄色部分为焊接引脚FBGA封装把DDR2和DDR3内存的颗粒做成了正方形（图3），而且体积大约只有DDR内存颗粒的三分之一，内存PCB上也看不到DDR内存芯片上的柱状金属触点，因为其柱状焊点按阵列形式分布在封装下面，所有的触点就被“包裹”起来了，外面自然看不到。
内存条真假识别方法
内存条真假识别方法辨别内存的真假大体可以从四个方面下手：1、贴纸上的型号等参数。
从贴纸的型号、字体等地方看是最方便的一个方法。
正品的型号标示正确，采用特定的字体，印刷清晰;假货的型号标示很可能错误，字体也与正品不同，印刷也可能粗糙。
下面举个例子：三星黑武士的真货和假货的对比。
这是假货，型号是M379B5273DH0-YK0。
显然假货的型号完全是乱标的，这个对照起来很容易就能辨别出来。
2、PCB外观。
各品牌内存的PCB外观一般都是固定的，一般不会出现乱用的现象。
比如4G黑武士的PCB就非常的有特点，双面都是交错排列的8颗粒，而且是窄条。
左边是假货，这PCB 显然不是黑武士应该用的，颗粒也是平行排列。
看看左边的假货，是不是和镁光的PCB外观很像呢?3、DRAM颗粒标记。
这个是比较麻烦的，仅仅看颗粒型号来辨别真伪难度很大，资料也不好找。
所以干脆看颗粒标记的字体和印刷质量来判断。
假货的DRAM芯片上面标记粗糙，比较模糊，有打磨痕迹。
真货的DRAM颗粒上面字体清晰规整，颗粒干净。
4、软件测试信息。
这个只有装上去了才能测出来。
质量差的假货装上去就开不了机或者直接蓝了的也很常见。
AIDA64显示的信息：假货的AIDA64，不显示型号也没有序列号，而且内存电压、时序也不对。
真货的型号、序列号、电压、时序。
GPU-Z SPD页面：假货的CPU-Z也是错误百出。
最后一点就是关于价格了，不要贪小便宜。
网络上一部分也是可靠的，明显低于淘宝均价的肯定有问题。
感谢您的阅读，祝您生活愉快。
内存上面的标识解读
内存上面的标识解读（Memory Rank Single Rankx4）2011-10-28 17:29:11| 分类： | 标签：|字号订阅一组或几组Memory chips,Chips分为两种4Bits与8Bits, 由于CPU处理能力为64Bits, 如果内存要达到CPU处理能力, 就把Chips组成了Rank; 简单理解就是64Bits为1 Rank.Single Rank:1组Memory chipDual Rank: 2 组Memory chip ,one rank per sideQuad Rank: 4 组Memory chip ,two rank per sideRank并不是同时间读写, 而是使用了Memory interleaving进行读写, 这样提高了总线利用效率!解读内存中的Bank两种内存Bank的区别内存Bank分为物理Bank和逻辑Bank。
1.物理Bank传统内存系统为了保证CPU的正常工作，必须一次传输完CPU在一个传输周期内所需要的数据。
而CPU在一个传输周期能接收的数据容量就是CPU数据总线的位宽，单位是bit（位）。
内存与CPU之间的数据交换通过主板上的北桥进行，内存总线的数据位宽等同于CPU数据总线的位宽，这个位宽就称之为物理Bank（Physical Bank，简称P-Bank）的位宽。
以目前主流的DDR系统为例，CPU与内存之间的接口位宽是64bit，也就意味着CPU在一个周期内会向内存发送或从内存读取64bit的数据，那么这一个64bit的数据集合就是一个内存条Bank。
不过以前有不少朋友都认为，内存的物理Bank是由面数决定的：即单面内存条则包含一个物理Bank，双面内存则包含两个。
其实这个看法是错误的!一条内存条的物理Bank是由所采用的内存颗粒的位宽决定的，各个芯片位宽之和为64bit就是单物理Bank；如果是128bit 就是双物理Bank。
几代内存条的发展和区别(图)
在计算机诞生初期并不存在内存条的概念，最早的内存是以磁芯的形式排列在线路上，每个磁芯与晶体管组成的一个双稳态电路作为一比特（BIT)的存储器,每一比特都要有玉米粒大小，可以想象一间的机房只能装下不超过百k字节左右的容量。
后来才出线现了焊接在主板上集成内存芯片，以内存芯片的形式为计算机的运算提供直接支持。
那时的内存芯片容量都特别小，最常见的莫过于256K×1bit、1M×4bit，虽然如此，但这相对于那时的运算任务来说却已经绰绰有余了。
内存条的诞生内存芯片的状态一直沿用到286初期，鉴于它存在着无法拆卸更换的弊病，这对于计算机的发展造成了现实的阻碍。
有鉴于此，内存条便应运而生了。
将内存芯片焊接到事先设计好的印刷线路板上，而电脑主板上也改用内存插槽。
这样就把内存难以安装和更换的问题彻底解决了。
在80286主板发布之前，内存并没有被世人所重视，这个时候的内存是直接固化在主板上，而且容量只有64 ～256KB，对于当时PC所运行的工作程序来说，这种内存的性能以及容量足以满足当时软件程序的处理需要。
不过随着软件程序和新一代80286硬件平台的出现，程序和硬件对内存性能提出了更高要求，为了提高速度并扩大容量，内存必须以独立的封装形式出现，因而诞生了“内存条”概念。
在80286主板刚推出的时候，内存条采用了SIMM（Single In-lineMemory Modules，单边接触内存模组）接口，容量为30pin、256kb，必须是由8 片数据位和1 片校验位组成1 个bank，正因如此，我们见到的30pin SIMM一般是四条一起使用。
自1982年PC进入民用市场一直到现在，搭配80286处理器的30pin SIMM 内存是内存领域的开山鼻祖。
随后，在1988 ～1990 年当中，PC 技术迎来另一个发展高峰，也就是386和486时代，此时CPU 已经向16bit 发展，所以30pin SIMM 内存再也无法满足需求，其较低的内存带宽已经成为急待解决的瓶颈，所以此时72pin SIMM 内存出现了，72pin SIMM支持32bit快速页模式内存，内存带宽得以大幅度提升。
内存种类
言归正传，我们还是来先来看看内存到底分哪些种类吧。
经过长时间的发展，内存的种类也因为新旧交替而产生了很多类型的内存。
比如说现在比较常见的SDRAM、DDR RAM、RAMBUS 以及flash-RAM。
由于内存的类型不一样，所以他们也不能进行互换甚至协同工作。
电+脑*维+修-知.识_网(w_ww*dnw_xzs*co_m)SDRAMSDRAM就是同步内存。
顾名思义，同步内存就是指它同系统时钟同步，系统时钟控制CPU和SDRAM，可以取消等待周期，养活数据存取时间。
同步还使存储器控制知道在那一个时钟脉冲周期使数据请求使能，因此数据可在脉冲周期才开始传输，而EDO RAM每隔2个时钟脉冲周期才开始传输，FPM RAM每隔3个时钟脉冲周期才开始传输。
SDRAM也采用了多体（Bank）存储器结构和突发模式，能传输一整块而不是一段数据。
电+脑*维+修-知.识_网(w_ww*dnw_xzs*co_m)时至今日，PC中用得最多的可能就要算是SDRAM内存了。
现在最流行的“DDR”内存以及笔者正在使用的“SDR”内存都是属于这一个类别。
下边就是DDR内存以及SDR内存了。
到了现在为止，最新的SDRAM类内存中就只有两种插脚了。
一种就是比较老的SDR内存，采用的是168pin的插脚。
而现在最流行的DDR内存则是将插脚数量增加到了184pin。
而且插脚上也做了相应的修改，大家仔细看看，原来SDR内存的插脚部分有两个小缺口，而DDR 内存则只有一个小缺口了。
相信大家在选购的时候辨认起来不难.184pin DDR SDRAM 内存条168pin SDR SDRAM 内存条内存和你PC中的其他配件一样，都在以某种特定的始终频率运行着。
在每一个时钟频率之内，内存都要对数据进行一次读写还有CPU也要对数据进行一次计算——也就是说，计算机的内部是按照一种“节奏”来进行工作的，而这个节奏我们就叫做“时钟”。
现在流行的DDR SDRAM和以往经典的SDR SDRAM就有明显的区别，DDR内存是在每一个始终频率内进行两次数据读取和写入（把时钟近似的看作一个波形的话，那么在一个波峰处进行一次读写，在波谷的时候再进行一次读写），而不再象SDR内存那样只进行一次传输。
