斜井进入正洞施工方案XX斜井施工至与正洞交界后，以圆曲线形式转体进入正洞，向包头方向掘进，当与主洞平行后，按照“小导坑”开挖方法上坡至正洞拱顶高程，并继续沿相同方向扩挖至正洞上台标准断面（此段按两台阶法施工），两台阶掘进15—20m；形成作业空间后，转向集宁方向施工，扩挖临时支护达到正洞标准断面。
斜井进入正洞平面关系见图1，斜井进入正洞立面关系见图2。
图1：图2：斜井进入主洞立面图1)施工步骤⑴斜井开挖至与正洞相交处距离10m开时，以0.6m的间距安装I20b钢架，拱部打设3m长环向系统锚杆1m*0.6m(环向*纵向)加强支护至正洞相交处。
⑵斜井进入正洞内的导洞施工①导洞设计净宽5.2m，与斜井Ⅲ级围岩断面相同，详细结构尺寸见图3。
导洞支护按照围岩情况做临时支护，拱部打设2.5m长系统锚杆，间距1m*1m，按梅花形布设，喷射C20砼10cm，局部挂设φ8钢筋网片，间距25cm*25cm。
导洞开挖至与主洞中线重合部位后开始向上向两侧扩2)挖至主洞上台标准断面，此时根据围岩情况可架设I12.6钢架，喷射C20砼15cm加强支护。
②爬坡道的坡度设计，按照30%的坡度以加快爬坡导坑施工进度，减少不安全因素。
图3：小导洞开挖断面③完成爬坡后，按照线路设计坡度向包头方向按III级围岩两台阶开挖方法、支护参数继续向前掘进，施工10米后，喷砼封闭包头方向掌子面，开始拼装开挖台车，台车拼装完毕后，反向向集宁方向压顶扩挖至正洞标准断面，每循环先开挖上部，立上部钢架后，再进行下台开挖。
3)安全保证措施：斜井交叉段施工过程中加强地质超前预报及监控量测工作，加强围岩的观测，发现与设计地质不符时及时提出变更加强支护。
①斜井转入正洞时，及时施作洞口截水沟、集水坑，（集水坑设置在线路右侧，②与斜井距离2—3米以便排水）将洞内积水及时排出，防止积水浸泡隧底造成围岩软化。
③斜井与主洞相交地段为应力集中部位，支护质量必须达到。
④曲线导坑及挑顶扩挖地段应保证光爆质量，并严格控制进尺，防止扰动周边围岩，造成险情。
安徽某铁路隧道斜井进洞方案

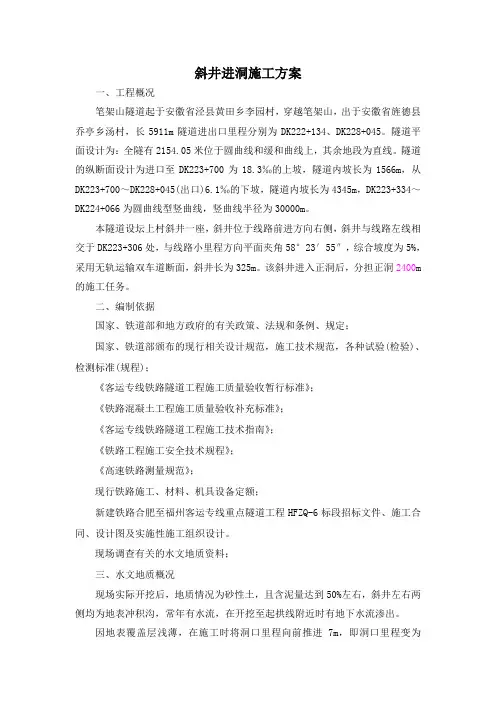

斜井进洞施工方案一、工程概况笔架山隧道起于安徽省泾县黄田乡李园村，穿越笔架山，出于安徽省旌德县乔亭乡汤村，长5911m隧道进出口里程分别为DK222+134、DK228+045。
