电容补偿柜在配电系统中的作用
一. 电容补偿柜之作用:
用于补偿发电机无功电流、减轻发电机工作负荷，增加发电机可使用容量，可减少工厂一定的用电量、节省工业电力，提高发供电设备的供电质量和供电能力。
二 . 电容柜工作原理
用电设备除电阻性负载外，大部分用电设备均属感性用电负载（如日光灯、变压器、马达等用电设备）这些感应负载，使供电电源电压相位发生改变（即电流滞后于电压），因此电压波动大，无功功率增大，浪费大量电能。当功率因数过低时，以致供电电源输出电流过大而出现超负载现象。电容补偿柜内的电脑电容控制系统可解决以上弊端，它可根据用电负荷的变化，而自动设置。电容组数的投入，进行电流补偿，从而减低大量无功电流，使线路电能损耗降到最低程度，提供一个高素质的电力源。
三 . 电容补偿技术:
在工业生产中广泛使用的交流异步电动机，电焊机、电磁铁工频加热器导用点设备都是感性负载。这些感性负载在进行能量转换过程中，使加在其上的电压超前电流一个角度。这个角度的余弦，叫做功率因数，这个电流（既有电阻又有电感的线圈中流过的电流）可分解为与电压相同相位的有功分量和落后于电压90 度的无功分量。这个无功分量叫做电感无功电流。与电感无功电流相应的功率叫做电感无功功率。当功率因数很低时，也就是无功功率很大时会有以下危害：? 增长线路电流使线路损耗增大，浪费电能。
? 因线路电流增大，可使电压降低影响设备使用。
? 对变压器而言，无功功率越大，则供电局所收的每度电电费越贵，当功率因数低于0.7 时，供电局可拒绝供电。
? 对发电机而言，以310KW 发电机为例。
310KW 发电机的额定功率为280KW ，额定电流为530A ，当负载功率因数0.6 时功率= 380 x 530 x 1.732 x 0.6 = 210KW
从上可看出，在负载为530A 时，机组的柴油机部分很轻松，而电球以不堪重负，如负荷再增加则需再开一台发电机。加接入电容补偿柜，让功率因数达到0.96 ，同样210KW 的负荷。字串5
电流=210000/ （380x1.732x0.96 ）=332A
补偿后电流降低了近200A ，柴油机和电球部分都相当轻松，再增加部分负荷也能承受，不需再加开一台发电机，可节约大量柴油。也让其他机组充分休息。从以上可看出，电容补偿的经济效益可观，是低压配电系统中不可缺少的重要成员。
此文例子是按理论上的计算选择需要加入电容自动补偿柜，
但是一般实际工程中柴油发电机很少再加入电容自动补偿柜，
原因：
1、电容自动补偿柜价格高，不太经济；
2、柴油发电机一般接的是应急负荷的多，不经常使用；
电容补偿柜在配电系统中的作用
一. 电容补偿柜之作用: 用于补偿发电机无功电流、减轻发电机工作负荷，增加发电机可使用容量，可减少工厂一定的用电量、节省工业电力，提高发供电设备的供电质量和供电能力。 二 . 电容柜工作原理 用电设备除电阻性负载外，大部分用电设备均属感性用电负载（如日光灯、变压器、马达等用电设备）这些感应负载，使供电电源电压相位发生改变（即电流滞后于电压），因此电压波动大，无功功率增大，浪费大量电能。当功率因数过低时，以致供电电源输出电流过大而出现超负载现象。电容补偿柜内的电脑电容控制系统可解决以上弊端，它可根据用电负荷的变化，而自动设置。电容组数的投入，进行电流补偿，从而减低大量无功电流，使线路电能损耗降到最低程度，提供一个高素质的电力源。 三 . 电容补偿技术: 在工业生产中广泛使用的交流异步电动机，电焊机、电磁铁工频加热器导用点设备都是感性负载。这些感性负载在进行能量转换过程中，使加在其上的电压超前电流一个角度。这个角度的余弦，叫做功率因数，这个电流（既有电阻又有电感的线圈中流过的电流）可分解为与电压相同相位的有功分量和落后于电压90 度的无功分量。这个无功分量叫做电感无功电流。与电感无功电流相应的功率叫做电感无功功率。当功率因数很低时，也就是无功功率很大时会有以下危害：? 增长线路电流使线路损耗增大，浪费电能。 ? 因线路电流增大，可使电压降低影响设备使用。 ? 对变压器而言，无功功率越大，则供电局所收的每度电电费越贵，当功率因数低于0.7 时，供电局可拒绝供电。 ? 对发电机而言，以310KW 发电机为例。 310KW 发电机的额定功率为280KW ，额定电流为530A ，当负载功率因数0.6 时功率= 380 x 530 x 1.732 x 0.6 = 210KW 从上可看出，在负载为530A 时，机组的柴油机部分很轻松，而电球以不堪重负，如负荷再增加则需再开一台发电机。加接入电容补偿柜，让功率因数达到0.96 ，同样210KW 的负荷。字串5 电流=210000/ （380x1.732x0.96 ）=332A 补偿后电流降低了近200A ，柴油机和电球部分都相当轻松，再增加部分负荷也能承受，不需再加开一台发电机，可节约大量柴油。也让其他机组充分休息。从以上可看出，电容补偿的经济效益可观，是低压配电系统中不可缺少的重要成员。 此文例子是按理论上的计算选择需要加入电容自动补偿柜， 但是一般实际工程中柴油发电机很少再加入电容自动补偿柜， 原因： 1、电容自动补偿柜价格高，不太经济； 2、柴油发电机一般接的是应急负荷的多，不经常使用；
无功补偿控制器及动态补偿装置工作原理
无功功率补偿装置在电子供电系统中所承担的作用是提高电网的功率因数，降低供电变压器及输送线路的损耗，提高供电效率，改善供电环境。所以无功功率补偿装置在电力供电系统中处在一个不可缺少的非常重要的位置。合理的选择补偿装置，可以做到最大限度的减少网络的损耗，使电网质量提高。反之，如选择或使用不当，可能造成供电系统，电压波动，谐波增大等诸多因素。 一、按投切方式分类： 1．延时投切方式 延时投切方式即人们熟称的”静态”补偿方式。这种投切依靠于传统的接触器的动作，当然用于投切电容的接触器专用的，它具有抑制电容的涌流作用，延时投切的目的在于防止接触器过于频繁的动作时，电容器造成损坏，更重要的是防备电容不停的投切导致供电系统振荡，这是很危险的。当电网的负荷呈感性时，如电动机、电焊机等负载，这时电网的电流滞带后电压一个角度，当负荷呈容性时，如过量的补偿装置的控制器，这是电网的电流超前于电压的一个角度，即功率因数超前或滞后是指电流与电压的相位关系。通过补偿装置的控制器检测供电系统的物理量，来决定电容器的投切，这个物理量可以是功率因数或无功电流或无功功率。 下面就功率因数型举例说明。当这个物理量满足要求时，如COSΦ超前且》0.98，滞后且》0.95，在这个范围内，此时控制器没有控制信号发出，这时已投入的电容器组不退出，没投入的电容器组也不投入。当检测到COSΦ不满足要求时，如COSΦ滞后且《0.95，那么将一组电容器投入，并继续监测COSΦ如还不满足要求，控制器则延时一段时间（延时时间可整定），再投入一组电容器，直到全部投入为止。当检测到超前信号如COSΦ《0.98，即呈容性载荷时，那么控制器就逐一切除电容器组。要遵循的原则就是：先投入的那组电容器组在切除时就要先切除。如果把延时时间整定为300S，而这套补偿装置有十路电容器组，那么全部投入的时间就为30分钟，切除也这样。在这段时间内无功损失补只能是逐步到位。如果将延时时间整定的很短，或没有设定延时时间，就可能会出现这样的情况。当控制器监测到COSΦ〈0.95，迅速将电容器组逐一投入，而在投
电容补偿柜常见故障和排除措施
电容补偿柜基本介绍 新柜调试前应将所有电容器断开,并在不通电情况下测试主回路相间通断，和对“N”通断；手动投切检查一切正常后再将电容接上，无涌流投切器及动补调节器没接N线，会使其直接损坏及炸毁。 一.无功补偿电容柜用途 TSC数字全自动动态无功功率补偿装置是一种具有国际先进水平、功能高度集成化的无功补偿设备。它广泛应用于机械制造、冶金、矿山、铁道、轻工、化工、建材、油田、港口、高层建筑、城镇小区等低压配电网,对电力系统降损节能有重大的技术经济意义,为国家重点推荐的节约电能的高新技术项目。 二、无功补偿电容柜的作用 功率补偿装置在电子供电系统中所承担的作用是提高电网的功率因数，降低供电变压器及输送线路的损耗，提高供电效率，改善供电环境。所以无功功率补偿装置在电力供电系统中处在一个不可缺少的非常重要的位置。合理的选择补偿装置，可以做到最大限度的减少网络的损耗，使电网质量提高。反之，如选择或使用不当，可能造成供电系统，电压波动，谐波增大等诸多因素。所以功率因数是供电局非常在意的一个系数，用户如果没有达到理想的功率因数，相对地就是在消耗供电局的资源，所以这也是为什么功率因数是一个法规的限制。目前就国内而言功率因数规定是必须介于电感性的0.9～1之间，低于0.9，或高于1.0都需要接受处罚。 三、投切方式分类:
1. 延时投切方式 延时投切方式即人们熟称的"静态"补偿方式。这种投切依靠于传统的接触器的动作，当然用于投切电容的接触器专用的，它具有抑制电容的涌流作用，延时投切的目的在于防止接触器过于频繁的动作时，造成电容器损坏，更重要的是防备电容不停的投切导致供电系统振荡，这是很危险的。当电网的负荷呈感性时，如电动机、电焊机等负载，这时电网的电流滞带后电压一个角度，当负荷呈容性时，如过量的补偿装置的控制器，这是时电网的电流超前于电压的一个角度，即功率因数超前或滞后是指电流与电压的相位关系。通过补偿装置的控制器检测供电系统的物理量，来决定电容器的投切量，这个物理量可以是功率因数或无功电流或无功功率。 下面就功率因数型举例说明。当这个物理量满足要求时，如cos Φ超前且>0.98，滞后且>0.95，在这个范围内，此时控制器没有控制信号发出，这时已投入的电容器组不退出，没投入的电容器组也不投入。当检测到cosΦ不满足要求时，如cosΦ滞后且<0.95，那么将一组电容器投入，并继续监测cosΦ如还不满足要求，控制器则延时一段时间（延时时间可整定），再投入一组电容器，直到全部投入为止。当检测到超前信号如cosΦ<0.98,即呈容性载荷时，那么控制器就逐一切除电容器组。要遵循的原则就是：先投入的那组电容器组在切除时就要先切除。如果把延时时间整定为300s，而这套补偿装置有十路电容器组，那么全部投入的时间就为30分钟，切除也是这样。在这段时间内无功损失补偿只能是逐步到位。如果将延时时间整定的很
成套低压电容补偿柜
Yg生于⑦雄封测、将于②〇①①年⑦月①号、离开⑦雄、享年③百余天。记忆曾经的守候……风吹奶罩乳飞扬目录 1、课题内容简介 、实训目的 (2) 、主要内容 (2) 、工作原理 (2) 2、电容器补偿柜的及其作用 、电容器柜功能及其结构 (3) 、电容器补偿柜的作用 (3) 3、一次电路原理分析及安装 、电容器柜一次电路原理介绍 (4) 、一次电路的工作原理过程 (4) 、元器件的作用分析 (5) 、一次电路的的安装图 (9) 、一次电路连接母线安装及其安装实物图 (10) 4、二次回路原理图分析及安装 、二次原理图 (16) 、二次电路工作原理的过程 (17) 、二次电路元器件布置图 (17) 、二次电路安装接线图 (18) 、二次电路的安装工艺 (18) 、安装步骤 (19) 5、绝缘电阻测试、介电强度试验 、以500伏绝缘摇表测试法测试绝缘电阻 (20) 、工频及冲击耐压 (20) 附1图表 (21) 保护电路有效性 绝缘电阻及交流耐压 6、心得体会 (22) 7、结束语 (23)
1、课题内容简介 、实训目的 1、学会电容器补偿柜操作使用，并知道它们的作用。 2、进一步认知电容补偿柜的类型及其结构。 3、进一步认知各种电器元器件外形、结构、参数。 4、学会阅读和绘制电容器补偿柜的主电路图、二次电路图、安装接线图。 5、学会选用开关元器件，并学会母排、母线、电线规格选择。 、主要内容 1、电容器补偿柜柜主电路介绍 2、主电路元器件介绍 3、一次电路元器件安装 4、一次电路元器件安装 5、二次电路元器件安装 、工作原理 合上刀熔开关和断路器，无功功率补偿控制器根据进线柜电压和电流的相位差输出控制信号，控制交流接触器闭合和断开，从而控制电容器投入和退出。
电容补偿柜的日常维护
3 电容补偿柜的日常维护 日常维护中,应按时巡视观察,注意电容补偿柜的工作指示灯就是否正常,功率因数表就是否等于1,三相电流表指示就是否平衡,来判断其补偿效果及电容 器组的工作状态。如功率因数表指示0、95以上,且某一相电流表指示偏差大于10%,则该相中有电容损坏。此时,应注意观察电容器外壳有无膨胀、漏油痕迹,有无异常声响及火花,及时找出损坏的电容并更换。 我们在工作中还发现有的电容补偿柜工作指示灯亮,显示正常,但电容器组工作不一定正常,这就要定期测试每组中的三相电流。例如,由12只298μF/0、4kV 15kvar电容器组成的电容组,每相的补偿电流为21A左右,且总电流为投入工作的电容器组的电流之与,如I总=176 A,则有8组电容器组投入运行。如有的电流值偏差超过21A±5%,则该组有的电容器老化,对偏差严重的电容器要及时 更换。 电容补偿柜每季进行一次全面的停电检查,重点就是各螺丝接点松紧及接触情况,馈线及断路器有无烧焦,触点有无接触不良等异常现象。 经及时维护,各电容器柜都性能良好,工作正常,保证了稳定的供电。 电力电容器的接通与断开 (1)电力电容器组在接通前应用兆欧表检查放电网络。 (2)接通与断开电容器组时,必须考虑以下几点: ①当汇流排(母线)上的电压超过1、1倍额定电压最大允许值时,禁止将电容器组接入电网。 ②在电容器组自电网断开后1min内不得重新接入,但自动重复接入情况除外。 ③在接通与断开电容器组时,要选用不能产生危险过电压的断路器,并且断路器的额定电流不应低于1、3倍电容器组的额定电流。 3电力电容器的放电 (1)电容器每次从电网中断开后,应该自动进行放电。其端电压迅速降低,不论电容器额定电压就是多少,在电容器从电网上断开30s后,其端电压应不超过65V。 (2)为了保护电容器组,自动放电装置应装在电容器断路器的负荷侧,并经常与电容器直接并联(中间不准装设断路器、隔离开关与熔断器等)。具有非专用放电装置的电容器组,例如:对于高压电容器用的电压互感器,对于低压电容器用的白炽灯泡,以及与电动机直接联接的电容器组,可以不另装放电装置。使用灯泡时,为了延长灯泡的使用寿命,应适当地增加灯泡串联数。 (3)在接触自电网断开的电容器的导电部分前,即使电容器已经自动放电,还必须用绝缘的接
高低压电容补偿柜各元器件地作用及其选型
高低压电容补偿柜各元器件的作用及选型 概述 高压断路器短路电流的开合 并联电容器的保护 并联电容器的运行与维护 1.接线类型及优缺点： 目前在系统中运行的电力电容器组的接线有两种：即星形接线和三角形接线。电力企业变电所采用星形居多，工矿企业变电所采用三角形居多。 三角形接线优点： 可以滤过3倍次谐波电流，利于消除电网中的3倍次谐波电流的影响。 三角形接线缺点： 当电容器组发生全击穿短路时，故障点的电流不仅有故障相健全电容器的放电涌流，还有其他两相电容器的放电涌一、并联电力电容器的接线流和系统短路电流。故障电流的能量往往超过电容器油箱能耐受的爆裂能量，因而常会造成电容器的油箱爆裂，扩大事故。 星形接线优点： 当电容器发生全击穿短路时，故障电流受到健全相容抗的限制，来自系统的工频短路电流将大大降低，最大不超过电容器额定电流的3倍，并没有其他两相电容器的放电涌流，只有故障相健全电容器的放电电流。故障电流能量小，因而故障不容易造成电容器的油箱爆裂。在电容器质量相同的情况下，星形接线的电容器组可靠性较高。 并联电力电容器的接线与电容器的额定电压、容量，以及单台电容器的容量、所连接系统的中性点接地方式等因素有关。
220～500kV变电所，并联电力电容器组常用的接线方式： （1）中性点不接地的单星形接线。 （2）中性点接地的单星形接线。 （3）中性点不接地的双星形接线。 （4）中性点接地的双星形接线。 6～66kV为非直接接地系统时，采用星形接线的电容器中性点不接地方式 2.电容器的内部接线 （1）先并联后串联：此种接线应优先选用，当一台电容器出现击穿故障，故障电流由来自系统的工频故障电流和健全电容器的放电电流组成。流过故障电容器的保护熔断器故障电流较大，熔断器能快速熔断，切除故障电容器，健全电容器可继续运行。 （2）先串联后并联：当一台电容器出现击穿故障时，故障电流因受与故障电容器串联的健全电容器容抗限制，流过故障电容器的保护熔断器故障电流较小，熔断器不能快速熔断切除故障电容器，故障持续时间长，健全电容器可能因长时间过电压而损坏，扩大事故。 3.并联电容器的接线及各元件基本要求： （1）电容器 1）型式的选择 可由单台电容器组成或采用集合式电容器组。单台电容器组合灵活、方便，更换容易，故障切除的电容器少，剩余电容器只要过电压允许可继续运行。但电容器组占地面积大布置不方便。集合式电容器组和大容量箱式电容器组，占地面积小、施工方便、维护工作少，但电容器故障要整组切除，更换故障电容器不方便，有时甚至要返厂检修，运行的可靠性不如单台电容器组。在具体工
无功补偿柜
无功补偿控制器 无功补偿控制器是无功补偿装置的核心部件，具有举足轻重的地位，大部分无功补偿装置的生产厂家都是买来控制器然后自行装配整机，具有设计制造控制器能力的厂家不多，能够设计制造出性能优异的控制器的厂家更是凤毛麟角。 现有的低端控制器都是以功率因数为依据进行控制的，这种控制器虽然价格低廉、性能很差，已属于淘汰之列，因此这里不做介绍。 现有的高端控制器都是以无功功率为依据进行控制的，但除此之外，往往将设计重点放在汉字显示以及数据通讯等方面。其实要真正实现完美的无功补偿控制是一件相当复杂的事情，实现完美的无功补偿控制是无功补偿控制器的主要功能，只有在主要功能相当完善的情况下，才能考虑附加功能。下面详细介绍一下对控制器的设计要求以及一些基本的设计方法。 1、对测量精度的要求 要实现精确的无功补偿就必须对无功电流进行准确的测量。 因为电压的变化范围较小，因此对电压的测量精度要求不高，通常有1%的测量精度就足够了。通常的情况下，不测量电压也可以实现很好的无功补偿控制，对电压的测量主要是为了实现过压、欠压、以及缺相等保护功能。 对电流的测量灵敏度要求要高一些。对于使用8位单片机的低档控制器，测量灵敏度要达到1%以上。注意这里强调的是“测量灵敏度”而不是“测量精度”， 1%的电流测量灵敏度即相当于可以区分1%的电流变化，例如电流互感器的一次电流为500A，则意味着可以区分从100A到105A的电流变化，并不要求100A的电流测量值绝对准确。对于使用DSP或32位单片机的高档控制器，测量灵敏度要达到0.1%以上，否则就谈不到高档了。同样的道理，测量的灵敏度要达到0.1%，意味着测量值应该有4位有效数字，但同样并不要求绝对准确。对无功补偿控制器要求0.1%的测量精度是不现实的，也没有实际意义。但是控制器的测量值最好能在现场进行校正。 对功率因数测量的灵敏度最好要达到0.001。准确地说，应该是对相位差的测量要求，因为测量无功功率并不需要使用功率因数值。这里要强调一点，对无功电流的计算应该使用Iq=I×sinφ的公式来进行计算，而sinφ的值应该根据相位差的值直接进行计算，不能使用sinφ=(1-cosφ2)1/2 的公式计算，否则当相位差在0度附近时，cosφ的微小变化会导致sinφ的很大变化，导致sinφ的值误差太大。例如cosφ=0.99时，对应的相位差是8.1度，对应的sinφ值为0.14，意味着0—0.14之间其他sinφ值检测不到。
电容补偿柜作业指导书
电容补偿柜作业指导书 一、目的。 为提高电网功率因数、减少线路损耗，提高电压质量，全面提升电网设备效率，规范电容补偿柜，特编写此指导书。 二、安全注意事项。 1.在处理故障电容器前，应先拉开断路器及断路器两侧的隔离开关，然后验电、装设接地线。 2.由于故障电容器可能发生引线接触不良，内部断线或熔丝熔断等，因此有一部分电荷有可能未放出来，所以在接触故障电容器前，还应戴上绝缘手套，用短路线将故障电容器的两极短接并接地，方可动手拆卸。 3.对双星形接线电容器组的中性线及多个电容器的串联线，还应单独放电 三、工作原理。 在实际电力系统中，大部分负载为异步电动机。其等效电路可看作电阻和电感的串联电路，其电压与电流的相位差较大，功率因数较低。并联电容器后，电容器的电流将抵消一部分电感电流，从而使电感电流减小，总电流随之减小，电压与电流的相位差变小，使功率因数提高。 四、基本操作。
操作电容柜的投切顺序： 1.手动投入：投隔离开关→将二次控制开关至手动位臵依次投入各组电容器。 2.手动切除：将二次控制开关至手动位臵依次切除各组
电容→切出隔离开关。自动投切：投隔离开关→将二次控制开关至自动位臵，功补仪将自动投切电容器。 3.手动或自动投切时，应注意电容器组在短时间内反复投切，投切延时时间不少于30秒，最好为60秒以上，让电容器有足够的放电时间。 4.每天巡查电容器，如电容器外壳膨胀且无电流，则应退出运行，避免事故发生。 5.电容器投入运行，电网电压上升，如果电压超过1.1Un，部分电容器或全部电容器应退出运行。为了确保电容器可靠运行，延长使用寿命，电容器应维持在额定电压界定电流下工作。 6.电容器是否损坏的初步鉴别，首先观察外观是否正常，有无变形，其次用电容表测量电容值是否正常。 7.使用过的电容器其电容值均匀下降是正常现象 注：电容柜运行时如需退出运行，可在功补仪上按清零键或将二次控制开关调至零位档退出电容器。不可用隔离开关直接退出运行运行中的电容器！ 五、日常维护及保养。 1.运行到一定时间内，要对所有母线联接紧固件都需重新紧固一遍。 2.对有粉尘、纤维环境应定期检查维护。至少每三个月对开关柜停电检查、清理、维护一次。

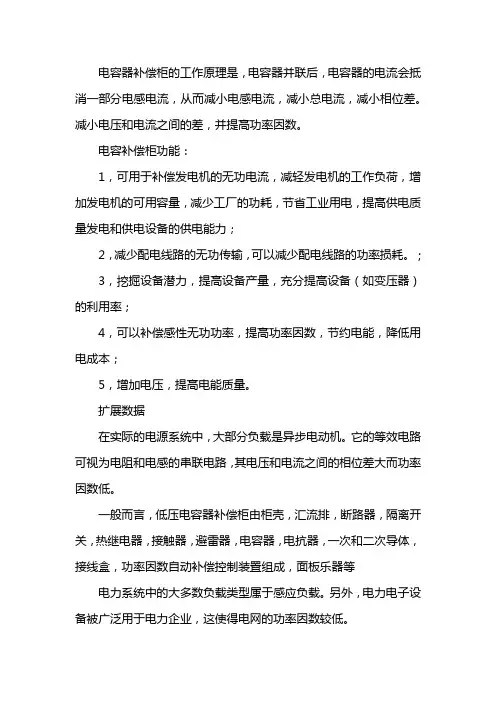

补偿电容的作用和工作原理
