NST 645所用变压器保护装置2007年第一版
(整理)NS-ZJB变压器中性点间隙接地保护装置
NS-ZJB型变压器中性点间隙接地保护装置使用说明书保定市新思达电气科技有限公司NS-ZJB系列变压器中性点间隙接地保护装置一、 概 述1、NS-ZJB 型变压器中性点间隙接地保护装置专用于110KV 、220KV 、330KV 、500KV 电力变压器中性点，以实现变压器中性点接地运行或不接地运行两种不同的运行方式；从而避免由于系统故障，引发变压器中性点电压升高造成对变压器的损害。
本产品广泛应用于电力、冶金、石化、建筑、环保等领域。
2、一般来说，棒间隙为极不均匀电场，放电电压不稳定分散性大决定其保护性能差。
球间隙为均匀电场放电电压稳定，分散性小保护性能好。
球间隙现场调试比较容易，用户可根据自己地区情况现场调试；而棒间隙尖顶特别难对准，所以现场调试难度大。
球间隙采用不锈钢球表面镀银、成本高并且固定要求高，所以许多厂家为降低成本而采用棒间隙，忽略了使用效果。
3、 电流互感器选用：采用环氧树脂浇注的干式电流互感器。
电流互感器装在不锈钢箱体里，不受环境气候影响，使用寿命长，使保护不会出现误动或拒动且稳定可靠。
二、 技术数据NS-ZJB 型变压器中性点间隙接地保护装置的技术数据如下表：产品型号说明产品型号 变压器额定电压 kV 变压器中性点耐受电压 隔离开关 氧化锌避雷器 放电间隙电流互感器 雷电全波和截波耐受电压 kV (峰值) 1min 工频 kV (有效值) 额定电流 A 操动机构 额定电压 kV (有效值) 持续运行电压 kV (有效值) 直流1mA 参考电压 kV 不小于 8/20µs 雷电冲击电流残压 kV（峰值)工频放电电压kV±10%(有效值) 型式 变比NS-ZJB-11011025095 400 CS8-5（手动）或 CJ6（电动） 725810318683环氧树脂浇注全封闭支柱式10kV 100/5200/5300/5 400/5 500/5600/5 NS-ZJB-220220320 200 600 144116 205 320166 NS-ZJB-330330440 292 600 CJ6（电动）207 166 292 440252NS—ZJB—/S代表手动机构D代表电动机构系统电压等级变压器中性点间隙接地保护成套装置保定市新思达电气科技有限公司我公司为专业生产厂家，技术力量雄厚，售前的技术交流咨询可随时到位。
PST 642U变压器保护测控装置技术说明书
PST 642U 变压器保护测控装置产品说明书版本修改记录表
10 9 8 7 6 5 4 3 2 1 序号 V1.22 V1.10 V1.00 说明书版本号 增加方向元件 改进版本 初始版本 修改摘要 PST 642UV1.22 PST 642UV1.10 PST 642UV1.00 软件版本号 2011.3 2009.04 2007.04 修改日期
序号 1 2 3 4 5 6 7 8 9 模件名称 交流模件 CPU 模件 面板模件 DIO 模件 TRIP 模件 电源模件 母板模件 通信模件 时钟同步模件 初始版本（2006-02） PST 640U-AC.A-A EDP 03-CPU.A-A EDP 03-PNL.A-A PSL 640U-DIO.A-A PSL 640U-TRIP.A-A EDP 03-PWR.A-A EDP 03-MB.A-A EDP 03-COM.B-A EDP 03-CLK.A-A E03-MB.A-B PSL 640U-TRIP.A-B EDP 03-CPU.B-A 第一次修改版本(2008-08) 第二次修改版本
*
技术支持
电话： （025）51183073 传真： （025）51183077
* * *
本说明书可能会被修改，请注意核对实际产品与说明书的版本是否相符 2007 年 4 月 第 2 版 第 1 次印刷 国电南自技术部监制
目
版本声明
录
1 概述 ............................................................................................................................................ 1 1.1 保护功能配置................................................................................................................................................. 1 1.2 测控功能配置................................................................................................................................................. 1 2 技术参数 ............................................................................................................................................................... 2 2.1 保护元件精确工作范围 ................................................................................................................................. 2 2.2 保护元件定值误差 ......................................................................................................................................... 2 2.3 保护整组动作时间 ......................................................................................................................................... 2 3 保护功能及原理................................................................................................................................................ 3 3.1 相间过电流保护............................................................................................................................................. 3 3.2 过负荷元件..................................................................................................................................................... 3 3.3 零序过电流保护............................................................................................................................................. 3 3.4 启动风冷......................................................................................................................................................... 3 3.5 闭锁调压......................................................................................................................................................... 3 3.6 三相重合闸 ..................................................................................................................................................... 4 3.7 加速功能......................................................................................................................................................... 4 3.8 TV 断线 ........................................................................................................................................................... 4 3.9 跳闸逻辑矩阵 ................................................................................................................................................. 5 4 端子说明 ............................................................................................................................................................... 6 4.1 背板端子图..................................................................................................................................................... 6 4.2 交流模件端子 X1 定义 .................................................................................................................................. 6 4.3 CPU 模件端子 X2 定义 .................................................................................................................................. 7 4.4 DI0 模件端子 X3 定义 ................................................................................................................................... 8 4.5 DI0 模件端子 X4 定义 ................................................................................................................................... 8 4.6 TRIP 模件端子 X5 定义 ................................................................................................................................. 8 4.7 TRIP 模件端子 X6 定义（请注意装置使用的 TRIP 板型号） ................................................................... 9 5 定值整定说明 ..................................................................................................................................................... 11 5.1 保护定值清单及说明 ................................................................................................................................... 11 5.2 运行参数清单及说明 ................................................................................................................................... 12 5.3 软压板清单及说明 ....................................................................................................................................... 13 6 装置信息代码表 ................................................................................................................................................. 14 6.1 6.2 6.3 6.4 6.5 6.6 事件信息表................................................................................................................................................... 14 告警信息表................................................................................................................................................... 14 软压板信息表............................................................................................................................................... 14 遥信量信息表............................................................................................................................................... 15 遥测量信息表............................................................................................................................................... 16 遥控量信息表............................................................................................................................................... 16
nsr691r 变压器主变保护装置原理

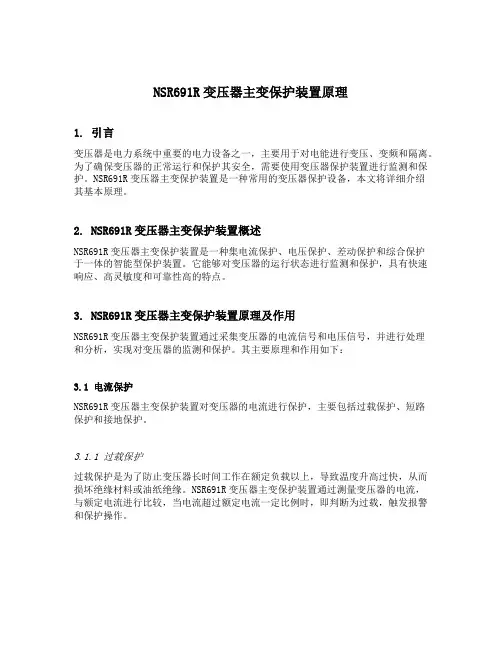

NSR691R变压器主变保护装置原理1. 引言变压器是电力系统中重要的电力设备之一，主要用于对电能进行变压、变频和隔离。
为了确保变压器的正常运行和保护其安全，需要使用变压器保护装置进行监测和保护。
NSR691R变压器主变保护装置是一种常用的变压器保护设备，本文将详细介绍其基本原理。
2. NSR691R变压器主变保护装置概述NSR691R变压器主变保护装置是一种集电流保护、电压保护、差动保护和综合保护于一体的智能型保护装置。
它能够对变压器的运行状态进行监测和保护，具有快速响应、高灵敏度和可靠性高的特点。
3. NSR691R变压器主变保护装置原理及作用NSR691R变压器主变保护装置通过采集变压器的电流信号和电压信号，并进行处理和分析，实现对变压器的监测和保护。
其主要原理和作用如下：3.1 电流保护NSR691R变压器主变保护装置对变压器的电流进行保护，主要包括过载保护、短路保护和接地保护。
3.1.1 过载保护过载保护是为了防止变压器长时间工作在额定负载以上，导致温度升高过快，从而损坏绝缘材料或油纸绝缘。
NSR691R变压器主变保护装置通过测量变压器的电流，与额定电流进行比较，当电流超过额定电流一定比例时，即判断为过载，触发报警和保护操作。
短路保护是为了防止变压器在发生短路时受到过大的电流冲击，导致绕组或设备损坏。
NSR691R变压器主变保护装置通过测量变压器的电流，与额定电流进行比较，当电流超过额定电流一定倍数时，即判断为短路，触发报警和保护操作。
3.1.3 接地保护接地保护是为了防止变压器绕组或设备发生接地故障时，导致电流异常增大，对变压器造成严重伤害。
NSR691R变压器主变保护装置通过测量变压器的接地电流，当接地电流超过设定值时，即判断为接地故障，触发报警和保护操作。
3.2 电压保护NSR691R变压器主变保护装置对变压器的电压进行保护，主要包括欠压保护、过压保护和不平衡保护。
3.2.1 欠压保护欠压保护是为了防止变压器供电电压过低，导致负载电流过大，影响正常运行和导致设备性能下降。
变压器保护装置的调试与维护
变压器保护装置的调试与维护一、变压器基本知识1．电力变压器的作用、原理及结构（1）变压器在电力生产中的作用用于电力系统传输电能的变压器称为电力变压器，是电力系统重要的主设备。
在电源端升高电压减少电流，以降低输电线路上的电能损耗；在受电端降低电压可满足用户电气设备的用电要求。
（2）电力变压器基本结构基本结构：电力变压器主要由铁心及绕在铁心上的两个及以上绝缘绕组构成。
铁心用以构成耦合磁通的磁路，也是器身的骨架。
通常用0.35～0.50mm的硅钢片叠成。
目的是为了提高磁路的导磁性能，减少涡流和磁滞损耗。
铁心套绕组的部分叫铁心柱，连接铁心柱的部分叫磁轭。
绕组是变压器的电路部分，由绝缘导线和绝缘件构成。
为增强各绕组的绝缘及铁心绕组散热的需要，将铁心绕组置于装有变压器油的油箱中。
油箱是变压器的外壳，由钢板焊接而成。
有冷却用的散热装置。
变压器油的作用有二：一为绝缘介质；二为散热媒介。
通过高低压绝缘套管将变压器各绕组端引到变压器油箱外。
分别接入高低压电网。
绝缘套管是引出线之间以及引出线与油箱之间的绝缘，并起固定引出线的作用。
储油柜（油枕），储油柜的作用一是为了缩小油箱内变压器油与外界的接触面积，避免空气中含有的氧气和水份使变压器油受到氧化和受潮而降低绝缘强度，从而减缓油质的劣化；二是给变压器油热胀冷缩留有余地。
变压器是利用改变绕组匝数的方法来进行调压。
为此把绕组引出若干抽头，这些抽头叫分接头。
用以切换分接头的装置叫分接开关。
分接开关又分为无载分接开关和有载分接开关，前者必须在停电的情况下切换，后者可以在不切断负载电流的情况下切换开关位置。
气体继电器装在油箱和油枕的连通管中间，作为变压器内部故障的保护。
温度计用以测量油箱内的上层油温，监视变压器的运行温度，保证安全运行。
2、变压器基本工作原理变压器是通过电磁感应实现两个电路之间的能量转换的，具有电路和磁路两个基本组成部分。
作为电路的是两个或几个匝数不同且彼此绝缘的绕组；作为磁路是一个闭合铁心。
PST 671U变压器保护装置说明书(110kV电压等级通用版)_V1.03_印刷

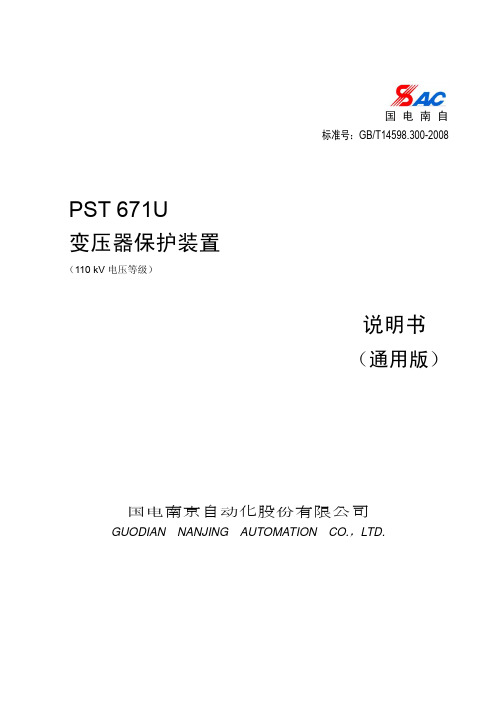

国电南自标准号：GB/T14598.300-2008PST 671U变压器保护装置（110 kV电压等级）说明书（通用版）南京自化股有限公司国电动份GUODIAN NANJING AUTOMATION CO.，LTD.安全声明为保证安全、正确、高效地使用装置，请务必阅读以下重要信息：1.装置的安装调试应由专业人员进行；2.装置上电使用前请仔细阅读说明书。
应遵照国家和电力行业相关规程，并参照说明书对装置进行操作、调整和测试。
如有随机材料，相关部分以资料为准；3.装置上电前，应明确连线与正确示图相一致；4.装置应该可靠接地；5.装置施加的额定操作电压应该与铭牌上标记的一致；6.严禁无防护措施触摸电子器件，严禁带电插拔模件；7.接触装置端子，要防止电触击；8.如要拆装装置，必须保证断开所有地外部端子连接，或者切除所有输入激励量。
否则，触及装置内部的带电部分，将可能造成人身伤害；9.对装置进行测试时，应使用可靠的测试仪；10.装置的运行参数和保护定值同样重要，应准确设定才能保证装置功能的正常运行；11.改变当前保护定值组将不可避免地要改变装置的运行状况，在改变前应谨慎，并按规程作校验；12.装置操作密码为：99。
版本声明本说明书为PST 671U 数字式变压器保护装置说明书V1.03版本，适用于110 kV 电压等级主后分开配置及主后一体配置的变压器保护。
1．软件本说明书为PST 671U 数字式变压器保护装置110kV 电压等级分侧配置和主后一体配置的软件版本的说明书，其中分侧保护配置分为两种模式，第一种模式分为变压器差动单元，变压器高后备单元和变压器低后备单元，各单元机箱为标准4U 半层机箱；第二种模式分为变压器差动单元和变压器后备单元，各单元机箱为标准4U 整层机箱。
主后一体保护配置为整层机箱。
其保护功能可以满足110kV 电压等级变压器保护的要求。
2．硬件本装置采用POWERPC 微处理器进行逻辑运算，总体运算速度快。
PST 642U变压器保护测控装置技术说明书_智能站_V1_22I
国电南自 Q/GDNZ.JB051-2011 PST 642U变压器保护测控装置（智能站）技术说明书国电南京自动化股份有限公司GUODIAN NANJING AUTOMATION CO.，LTDPST 642U变压器保护测控装置（智能站）技术说明书编写审核批准V 1.22I国电南京自动化股份有限公司2011年5月版本声明本说明书适用于PST 642U变压器保护测控装置a)软件PST 642U V1.22I及以上版本b)硬件PST 642U变压器保护测控装置硬件模件版本修改记录表序号模件名称初始版本（2006-02）第一次修改版本(2008-08) 第二次修改版本1 交流模件PSC 641U-AC.A-A2 CPU模件EDP 03-CPU.C-A E03-CPU.D-A3 面板模件EDP 03-PNL.A-A4 DI模件E03-DI.D-A5 DIO模件PSL 640U-DIO.A-A6 TRIP模件PSL 640U-TRIP.A-A PSL 640U-TRIP.A-B7 电源模件EDP 03-PWR.A-A EDP 03-PWR.A-B8 母板模件EDP 03-MB.A-A E03-MB.G-APST 642U变压器保护测控装置产品说明书版本修改记录表109876543 V1.22I 智能站改进版本PST 642UV1.22I 2011.52 V1.10 改进版本PST 642UV1.10 2009.041 V1.00 初始版本PST 642UV1.00 2007.04序号说明书版本号修改摘要软件版本号修改日期* 技术支持电话：（025）51183073传真：（025）51183077* 本说明书可能会被修改，请注意核对实际产品与说明书的版本是否相符* 2007年4月第2版第1次印刷* 国电南自技术部监制目录版本声明1概述 (1)1.1保护功能配置 (1)1.2测控功能配置 (1)2 技术参数 (2)2.1保护元件精确工作范围 (2)2.2保护元件定值误差 (2)2.3保护整组动作时间 (2)2.4过程层通讯用接口参数 (2)3保护功能及原理 (3)3.1相间过电流保护 (3)3.2过负荷元件 (3)3.3零序过电流保护 (3)3.4启动风冷 (3)3.5闭锁调压 (3)3.6三相重合闸 (4)3.7加速功能 (4)3.8TV断线 (4)3.9跳闸逻辑矩阵 (5)4 端子说明 (6)4.1背板端子图 (6)4.2AC模件 (7)4.3AC模件 (8)4.4CPU模件 (9)4.5DI0模件 (9)4.6TRIP模件 (10)4.7虚端子 (11)5 定值整定说明 (13)5.1保护定值清单及说明 (13)5.2运行参数清单及说明 (14)5.3软压板清单及说明 (15)6 装置信息代码表 (17)6.1事件信息表 (17)6.2告警信息表 (17)6.3软压板信息表 (17)6.4遥信量信息表 (18)6.5遥测量信息表 (19)6.6遥控量信息表 (19)7国电南自IEC 61850用户手册 (20)7.1概述 (20)7.2IEC61850功能简介 (20)7.3IEC61850功能实现与特点 (20)7.4MMS功能与工程应用 (20)7.5变电站通用事件模型（GOOSE）与工程应用 (23)7.6ASNI一致性说明 (23)1概述PST 642U变压器保护测控装置提供反应相间和接地故障的后备保护以及测控功能，适用于66kV及以下电压等级电力系统。
