螺丝螺钉规格解析
标准螺丝尺寸规格表

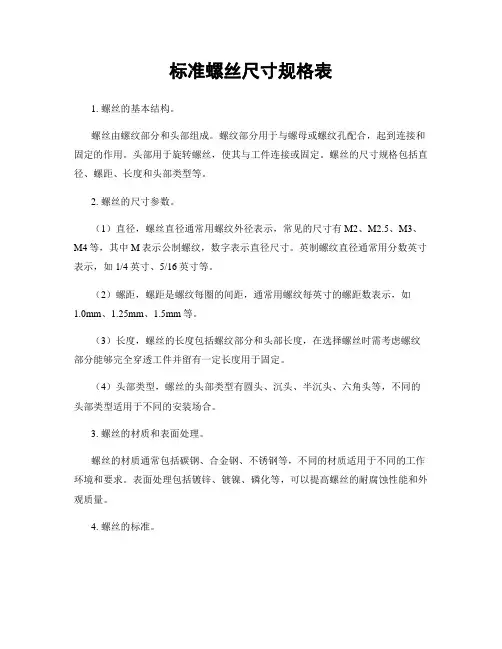

标准螺丝尺寸规格表1. 螺丝的基本结构。
螺丝由螺纹部分和头部组成。
螺纹部分用于与螺母或螺纹孔配合，起到连接和固定的作用。
头部用于旋转螺丝，使其与工件连接或固定。
螺丝的尺寸规格包括直径、螺距、长度和头部类型等。
2. 螺丝的尺寸参数。
（1）直径，螺丝直径通常用螺纹外径表示，常见的尺寸有M2、M2.5、M3、M4等，其中M表示公制螺纹，数字表示直径尺寸。
英制螺纹直径通常用分数英寸表示，如1/4英寸、5/16英寸等。
（2）螺距，螺距是螺纹每圈的间距，通常用螺纹每英寸的螺距数表示，如1.0mm、1.25mm、1.5mm等。
（3）长度，螺丝的长度包括螺纹部分和头部长度，在选择螺丝时需考虑螺纹部分能够完全穿透工件并留有一定长度用于固定。
（4）头部类型，螺丝的头部类型有圆头、沉头、半沉头、六角头等，不同的头部类型适用于不同的安装场合。
3. 螺丝的材质和表面处理。
螺丝的材质通常包括碳钢、合金钢、不锈钢等，不同的材质适用于不同的工作环境和要求。
表面处理包括镀锌、镀镍、磷化等，可以提高螺丝的耐腐蚀性能和外观质量。
4. 螺丝的标准。
螺丝的尺寸规格和质量要求通常由国际标准化组织（ISO）、国家标准化组织（GB）等制定和发布。
在选择螺丝时，应优先选择符合相关标准的产品，以确保其质量和可靠性。
5. 螺丝的应用注意事项。
在使用螺丝时，应根据实际工作需求选择合适的螺丝尺寸和材质。
在安装过程中，应注意控制拧紧力度，避免因过紧或过松导致螺丝失效或损坏工件。
此外，还应注意防止螺丝的锈蚀和损坏，定期检查和维护螺丝连接部位。
总结。
标准螺丝尺寸规格表是工程设计和制造过程中不可或缺的参考依据，正确选择和使用螺丝对于保证产品质量和安全具有重要意义。
通过本文的介绍，希望读者能够对螺丝的尺寸规格有更深入的了解，从而在实际工作中能够做出更合理的选择和决策。

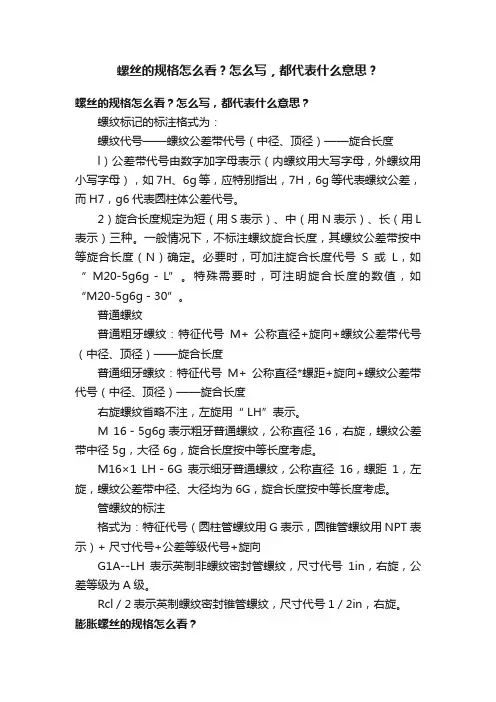

螺丝的规格怎么看？怎么写，都代表什么意思？
螺丝的规格怎么看？怎么写，都代表什么意思？螺丝的规格怎么看？怎么写，都代表什么意思？螺纹标记的标注格式为：螺纹代号——螺纹公差带代号（中径、顶径）——旋合长度l）公差带代号由数字加字母表示（内螺纹用大写字母，外螺纹用小写字母），如 7H、6g等，应特别指出，7H，6g等代表螺纹公差，而H7，g6代表圆柱体公差代号。
2）旋合长度规定为短（用S表示）、中（用N表示）、长（用L 表示）三种。
一般情况下，不标注螺纹旋合长度，其螺纹公差带按中等旋合长度（N）确定。
必要时，可加注旋合长度代号S或L，如“ M20-5g6g－L”。
特殊需要时，可注明旋合长度的数值，如“M20-5g6g－30”。
普通螺纹普通粗牙螺纹：特征代号M+ 公称直径+旋向+螺纹公差带代号（中径、顶径）——旋合长度普通细牙螺纹：特征代号M+ 公称直径*螺距+旋向+螺纹公差带代号（中径、顶径）——旋合长度右旋螺纹省略不注，左旋用“ LH”表示。
M 16－5g6g表示粗牙普通螺纹，公称直径16，右旋，螺纹公差带中径 5g，大径 6g，旋合长度按中等长度考虑。
M16×1 LH－6G表示细牙普通螺纹，公称直径16，螺距1，左旋，螺纹公差带中径、大径均为6G，旋合长度按中等长度考虑。
管螺纹的标注格式为：特征代号（圆柱管螺纹用G表示，圆锥管螺纹用NPT表示）+ 尺寸代号+公差等级代号+旋向G1A--LH表示英制非螺纹密封管螺纹，尺寸代号1in，右旋，公差等级为A级。
Rcl／2表示英制螺纹密封锥管螺纹，尺寸代号1／2in，右旋。
膨胀螺丝的规格怎么看？膨胀螺丝，国内使用的比较多的是套管型的。
套管型的正规的表示规格是M1XM2XL，M1表示牙径，M2表示套管外径，L表示长度。
比如M6X8X40。
但L的表示方法又有不同，以法兰螺母套管壁虎为例，是螺母抿到与牙纹平行处，然后再用卡尺测量法兰面到锥头螺杆的总长；而六角螺杆套管壁虎，长度L的表示则是螺纹的总长度，它就不包含了六角头的厚度。
螺丝尺寸规格表
螺丝尺寸规格表
螺丝是我们日常生活中经常用到的一种连接零件，它的尺寸规格不同，有分为英制和公制两种标准，下文将分别介绍一下。
一、英制螺丝尺寸规格表
英制螺丝的尺寸规格主要由直径、螺距、长度和螺纹类型四个方面来确定。
1. 直径：英制螺丝用的是英寸作为单位来表示直径大小，常用的直径规格有1/4英寸、5/16英寸、3/8英寸等。
2. 螺距：螺距是指螺纹每英寸上的螺旋圈数，常用规格有14支每英寸、20支每英寸、28支每英寸等。
3. 长度：英制螺丝的长度以英寸为单位，通常表示为直径与螺距的乘积。
比如1/4英寸直径、20支每英寸的螺纹螺丝长度为1/4*20=5英寸。
4. 螺纹类型：英制螺纹类型有UNC、UNF、BSW、BSF等，其中UNC和UNF是美国统一标准系列，BSW和BSF则是英国标准系列。
二、公制螺丝尺寸规格表
公制螺丝的尺寸规格主要由直径、螺距、长度和螺纹类型四个方面来确定。
1. 直径：公制螺丝用的是毫米作为单位来表示直径大小，常用的直径规格有M3、M4、M5等。
2. 螺距：螺距是指螺纹每毫米上的螺旋圈数，常用规格有0.5毫米、0.75毫米、1毫米等。
3. 长度：公制螺丝的长度以毫米为单位，通常表示为直径与螺距的乘积。
比如M3直径、0.5毫米螺距的螺纹螺丝长度为M3*0.5=1.5毫米。
4. 螺纹类型：公制螺纹分为粗牙和细牙两种，分别用P 和PT表示，其中P代表粗牙，PT代表细牙。
以上是螺丝尺寸规格表的介绍，希望对各位读者有所帮助。
在使用螺丝时，应选择正确的尺寸规格，以确保连接的牢固性和可靠性。
螺丝规格定义与认识
螺丝规格定义与认识各种螺钉螺纹种类A: 三角螺纹( 60 度) : 结合/ 锁紧B: 管用三角螺纹( 55 度): 结合/ 锁紧C: 梯形螺纹( 30 or 29 度) : 动力传动D: 方螺纹( 90 度) : 动力传动[编辑本段]常用螺丝种类A: Machine Screw: 机械螺丝B: Tapping Screw: 自攻螺丝(分使用于金属与使用于塑料二种)B-1: Sheet Metal Tapping Screw. (铁板牙自攻螺丝)B-2: Plastic Tapping Screw. ( 塑料用, 自攻螺丝)C: Wooden Screw : 木工螺丝D: Drywall Screw : 水泥墙螺丝E: Self Drilling Screws 钻尾螺丝（不锈钢钻尾螺丝，复合材料钻尾螺丝）E-1:STAINLESS STEEL SELF DRILLING SCREWS 不锈钢钻尾螺丝E-2:Bi-Metal Self Drilling Screws 复合材料钻尾螺丝[编辑本段]常见螺丝材质a.Low Carbon Steel :低碳钢b. SS-304 : Stainless Steel 304c. SS-302: Stainless Steel 302 :结构韧性较好d. Aluminum 5052 :铝合金5052d. Brass: 黄铜e. Bronze: 青铜f. UNS C11000 Copper: 锑铜[编辑本段]常见螺丝规格与标示A: 公制螺丝B: 美规螺丝C: 英制螺丝A: 公制机械螺丝: MetricEx: M3 x 6 – P P B : M3 机械螺丝, 6mm 长, 十字, 圆扁头, 镀黑. Finish Code: 外观处理规格Head Code: 头部外型Thread Code螺丝型号Drive Code: 头部剖沟,特征型号Length Code: 螺丝长度(mm)A-1: Thread Code: 螺丝型号公制螺丝直接以螺丝外径标示螺丝型号,如M3 即螺丝外径为3.00mm.; M4 即螺丝外径为4.00mm.Metric Thread Size x Pitch:Note: 公制螺丝于螺丝型号后方,有时会注明螺丝牙距.如M3x0.5 , M4x0.70, M5x0.8 , M6x1.但因为标准规范, 通常不提.A-2: Length Code: 螺丝长度:公制螺丝, 直接标示螺丝长度, 单位为mm.螺丝之总长度标示, 只计算头部以下之长度, 不含头部高度.但平头螺丝例外, 其螺丝之总长度标示含头部高度.A-3: Drive Code/ 头部剖沟,特征.[编辑本段]一般常用规格a. Slotted: 一字( Minus )b. Phillips: 十字( Plus )c. Phil-Slot: 一字/十字d. Hex Scoket: 内六角e. One Way: 单向(只可锁入,不可退出)A-4: Head Code/ 头部外型.a. Flat: 平头(锁入后,顶部与工作件齐平)b. Oval: 色拉头c. Round: 圆头d. Pan: 圆扁头e. Truss: 大圆扁头f. Hex : 六角头.A-5: Finish Code/ 外观处理.公制自攻螺丝:于品名后方直接标示Tapping Type.Ex: M3 x 6 –PPB, Tapping Type:M3 自攻螺丝, 6mm 长, 十字, 圆扁头, 镀黑.一般以产品别或标示, 再判断为Sheet Metal 或塑料部品使用.***牙为每吋之牙数.***[编辑本段]螺丝长度美规螺丝长度须经换算, 才是公制mm 尺寸.换算公式: (Length Code / 32) x 25.40 = 公制长度mmB-3, B-4,B-5 : 标示方式与公制相同.[编辑本段]英制螺丝C-1: Thread Code:标示皆将分母为8, 再直接称分子之番号.Ex: 1/8 x 0.50 –PPB: 1 分牙螺丝x 0.50” 长, PPBEx: 5/16 x 0.50 –PPB = 2.5/8 x 0.50-PPB : 2 分半牙螺丝x 0.50” 长, PPB Ex: 5/32 x 0.50 –PPB =1.25/8 x 0.50-PPB: 1 分2 厘半螺丝x 0.50” 长, PPB Ex: 1/4 x 0.50-PPB= 2/8 x 0.50-PPB: 2 分牙螺丝x 0.50” 长, PPB注: 有时会标示粗牙或细牙.UNF: 细牙:电子业较常用.UNC:粗牙: 重机械结构较常用.Ex: 3/8 x 0.50 ,UNF –PPB: 3 分细牙螺丝x 0.50” 长, PPB.C-2: Length Code:为英寸标示, 须乘以25.40 换算为mm.用扣规量，与公制牙型吻合是公制螺纹，与英制螺纹吻合是英制螺纹。
螺钉的基本知识规格结构行业标准分解ppt课件
螺钉规格名称描述方法
螺钉规格名称编码描述:
• ① 公称螺纹外径(螺纹规格）：分公制和英制两种。 公制螺纹 → 常用规格有2；2.3 ; 2.5 ; 2.6 ; 2.9 ; 3 ; 3.1 ; 3.5 ; 4 ; 4.2 ; 4.5 ;
内外六角钉 穴
六角 齿 锁
No.
单词
简写中文
13
spring spr
弹簧
14
wave wave
波浪型
15
pitch pitch
牙距
16
partial thread P T
半螺纹
17
PT PT
一种螺纹形式
18
Full Thread FT
全螺纹
19
silver silv
银
20
cone cone
锥形
21
A-4: Head Code/ 头部外.一般常用规格如下: • a. Flat: 平头 (锁入后,顶部与工作件齐平) • b. Oval: 色拉头 • c. Round: 圆头 • d. Pan: 圆扁头 • e. Truss: 大圆扁头 • f. Hex : 六角头.
A-5: Finish Code/ 外观处理.
5.旋向
螺纹分右旋和左旋两种，顺时针旋转时旋入的螺纹，称为右旋螺纹；逆时 针旋转时旋入的螺纹，称为左旋螺纹。工程上常用右旋螺纹。
表示旋进 方向
表示旋转 方向
左旋
右旋
只有牙型、直径、螺距、线数和旋向均相同的内外螺纹， 才能相互旋合。
螺丝分类型号及尺寸螺丝分类和规格
螺丝分类型号及尺寸螺丝分类和规格
介绍
螺丝在我们日常生活和工作中扮演着重要的角色。
因此，它们的分类和规格至关重要。
在这份文档中，我们将讨论螺丝的分类和规格。
螺丝的分类
螺丝可以分为以下几类：
- 头部形状：六角头、圆头、扁平头、半圆头等。
- 螺纹（牙）的形状：米字纹牙、三角牙、圆牙等。
- 材质：碳钢、合金钢、不锈钢等。
- 牙距：以不同的国家标准和公制/英制等规格来衡量。
螺丝的规格
以下是螺丝的常见规格：
- 直径（或尺寸）：通常以英寸或毫米为单位来标记。
- 长度：指螺丝的可用长度，通常也以英寸或毫米为单位来标记。
- 牙距：用于表示每英寸(或每毫米)上的螺纹数。
螺丝的规格通常以“直径-长度-牙距”的形式标记，例如M8-30-1.25。
在这个例子中，M8表示直径为8毫米，30表示长度为30毫米，1.25表示牙距为每毫米1.25条螺纹。
总结
了解螺丝的分类和规格对选择和使用适当的螺丝至关重要。
根据不同的需求和应用场景，选择合适的螺丝类型和规格可以提供最佳的固定和连接效果。
螺钉规格标准
螺钉规格标准
螺钉的规格有很多种，主要分为四个主要参数：直径（d）、攻丝数（t）、螺纹长度（l）和头部形状。
1、直径（d）：一般按照厘米为单位来衡量，在市场上常见的有3mm、4mm、5mm...螺钉，一般都是d×t，比如常见的口螺丝：M3×5、M3×6、
M3×8，这三种就是螺钉直径d为3mm，攻丝数t分别为5、6、8。
2、攻丝数（t）：是指螺丝的螺纹的高度，一般来说，t越大，攻丝
效果越好。
在同样的直径（d）下，攻丝数越大，螺帽可以拧得更加紧密。
3、螺纹长度（l）：螺钉上螺纹的长度，一般是指自螺母垫圈以上的
长度，螺纹长度也是决定螺帽拧紧程度的重要参数。
一般来说，螺纹长度
越长，螺帽拧紧的程度也越高。
4、头部形状：螺钉的头部形状，主要有平头、六角头、十字槽头、
定位头，还有一些比较特别的头部形状，如花头等。
每一种头部形状都有
各自的用途，根据不同的需求而定。
螺丝钉型号及尺寸规格表
螺丝钉型号及尺寸规格表引言螺丝钉作为机械连接中不可或缺的元件，在各个工业领域中起着重要的作用。
为了满足不同需求，螺丝钉的型号和尺寸规格也多种多样。
本文将介绍一些常见的螺丝钉型号及尺寸规格，帮助读者更好地选择和使用螺丝钉。
一、型号分类根据螺纹的形式，螺丝钉可以分为内螺纹和外螺纹两种型号。
1. 内螺纹螺丝钉内螺纹螺丝钉是一种具有内螺纹孔的螺丝钉。
常见的内螺纹螺丝钉有以下几种型号：•M型内螺纹螺丝钉：使用公制螺纹，一般用于连接金属件，常见的尺寸规格有M1-M100。
•UNC型内螺纹螺丝钉：使用英制粗牙螺纹，主要用于美国市场，常见的尺寸规格有UNC1/4-20、UNC3/8-16等。
•UNF型内螺纹螺丝钉：使用英制细牙螺纹，常用于汽车行业和高精度机械设备，常见的尺寸规格有UNF1/4-28、UNF3/8-24等。
2. 外螺纹螺丝钉外螺纹螺丝钉是一种具有外螺纹的螺丝钉，常见的外螺纹螺丝钉有以下几种型号：•平头螺丝钉：头部呈平面状，主要用于固定薄板或者需要顶住物体的场合。
常见的尺寸规格有4#、6#、8#等。
•半圆头螺丝钉：头部呈半圆形，常用于装配精密仪器设备和家具等场合。
常见的尺寸规格有4#、6#、8#等。
•六角头螺丝钉：头部呈六角形，可以用扳手或扳手套筒拧紧，广泛用于汽车、机械设备等领域。
常见的尺寸规格有M4、M6、M8等。
二、尺寸规格表下面是一些常用螺丝钉的尺寸规格表，以供参考：型号尺寸规格用途M4 M4×6、M4×8、M4×10 一般金属连接M6 M6×10、M6×12、M6×16 机械设备、汽车M8 M8×15、M8×20、M8×25 大型设备、机械UNC1/4-20 1/4-20×1/2、1/4-20×3/4 美国市场常用UNF3/8-24 3/8-24×1、3/8-24×1-1/2 高精度机械设备平头螺丝钉4#、6#、8# 固定薄板、顶住物体半圆头螺丝钉4#、6#、8# 精密仪器设备、家具六角头螺丝钉M4、M6、M8 汽车、机械设备三、注意事项1.选择合适的螺丝钉型号和尺寸，需要根据具体的使用场景和要求，如连接的材料、受力情况等。
