混凝土钻孔灌注桩接桩方案

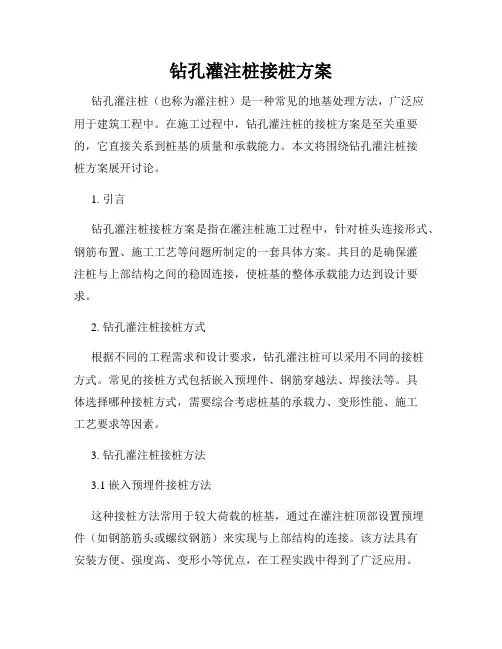

钻孔灌注桩接桩方案
钻孔灌注桩接桩方案钻孔灌注桩（也称为灌注桩）是一种常见的地基处理方法，广泛应用于建筑工程中。
在施工过程中，钻孔灌注桩的接桩方案是至关重要的，它直接关系到桩基的质量和承载能力。
本文将围绕钻孔灌注桩接桩方案展开讨论。
1. 引言钻孔灌注桩接桩方案是指在灌注桩施工过程中，针对桩头连接形式、钢筋布置、施工工艺等问题所制定的一套具体方案。
其目的是确保灌注桩与上部结构之间的稳固连接，使桩基的整体承载能力达到设计要求。
2. 钻孔灌注桩接桩方式根据不同的工程需求和设计要求，钻孔灌注桩可以采用不同的接桩方式。
常见的接桩方式包括嵌入预埋件、钢筋穿越法、焊接法等。
具体选择哪种接桩方式，需要综合考虑桩基的承载力、变形性能、施工工艺要求等因素。
3. 钻孔灌注桩接桩方法3.1 嵌入预埋件接桩方法这种接桩方法常用于较大荷载的桩基，通过在灌注桩顶部设置预埋件（如钢筋筋头或螺纹钢筋）来实现与上部结构的连接。
该方法具有安装方便、强度高、变形小等优点，在工程实践中得到了广泛应用。
3.2 钢筋穿越法接桩方法钢筋穿越法是在灌注桩上段设置穿越钢筋，将其延伸到上部结构所需的位置，然后进行钢筋焊接，最后进行混凝土灌注施工。
这种接桩方法适用于一些特殊的工程需求，如地下室的框架结构连接等。
3.3 焊接法接桩方法对于一些较小断面的灌注桩，可以采用焊接法进行接桩。
该方法是在灌注桩顶部设置焊接板或焊接筋，并通过焊接将其与上部结构连接。
需要注意的是，在焊接过程中，应严格控制焊接质量，以确保连接的可靠性和强度。
4. 钩筋设置与连接方式在灌注桩的接桩过程中，钢筋的布置和连接方式也是至关重要的。
一般情况下，钻孔灌注桩的钢筋布置应符合相关设计规范要求，并且每一根钢筋的连接要严密可靠，以确保桩体的整体承载能力和稳定性。
5. 施工工艺要点对于钻孔灌注桩接桩方案的施工工艺也需要予以重视。
在施工过程中，应根据地质情况和设计要求，合理选择钻桩材料、控制灌注混凝土的质量、保证钢筋与混凝土的良好结合等。
钻孔灌注桩接桩方案
钻孔灌注桩接桩方案一、引言随着城市建设的不断发展，给土地利用带来了新的挑战。
为了保证建筑物的稳定和安全，钻孔灌注桩作为一种常见的基础工程技术得到广泛应用。
而钻孔灌注桩接桩方案则是确保灌注桩结构连续性及夯实性的重要步骤。
本文将从接桩方案的设计和施工要点进行详细阐述。
二、接桩方案设计1. 桩径与桩间距的确定灌注桩的桩径和桩间距的确定对于确保整体结构的强度和稳定性至关重要。
在设计接桩方案时，需要考虑以下因素：- 土质情况：不同土质对桩径和桩间距的要求不同，一般来说，土质较软的地区需要增加桩径和缩小桩间距，以增加桩的承载能力。
- 建筑物荷载：根据建筑物的类型、荷载分布情况和大小，合理确定桩径和桩间距，以保证整体结构的安全性。
- 邻近建筑物：在设计接桩方案时，还需要考虑周边建筑物的存在，避免互相影响。
2. 接桩顺序的确定在进行钻孔灌注桩接桩时，需明确接桩的顺序，包括起始桩和终止桩的位置、数量和间隔。
一般情况下，起始桩和终止桩的数量应相等，且位于灌注桩长度的两端。
确保起始桩和终止桩的安全灌注，可有效提高整体结构的稳定性。
三、施工要点1. 钻孔施工钻孔是灌注桩接桩的关键环节。
在进行钻孔施工时，需要注意以下要点：- 土层分析：在进行钻孔施工前，需对钻孔区域的土层情况进行全面分析，包括土质、坚硬程度等。
根据土层情况的不同，选择合理的钻孔工艺和孔径尺寸。
- 钻孔技术：钻孔过程中，需根据设计要求和钻孔途中遇到的土层情况选择合适的钻孔技术，确保钻孔质量。
- 钻孔质量检查：钻孔完成后，需进行钻孔质量检查，包括钻孔直径、深度、位置等，以确保满足设计要求。
2. 灌注施工灌注施工是钻孔灌注桩接桩的重要环节。
在进行灌注施工时，需注意以下要点：- 物料准备：准备灌注桩所需的混凝土、水泥和骨料等物料，并按照设计比例进行配制，确保混凝土的质量稳定。
- 灌注过程：在灌注过程中，需控制灌注速度、温度和施工时间，以保证灌注桩的质量和强度。
- 灌注质量检查：灌注完成后，需进行质量检查，包括检查灌注桩的长度、直径和质量，以确保满足设计要求。
钢筋混凝土钻孔灌注桩接桩方案
钢筋混凝土钻孔灌注桩接桩方案背景钢筋混凝土钻孔灌注桩是一种常用的地基处理方法，用于增加地基的承载能力和稳定性。
为了确保钻孔灌注桩的质量和安全性，正确的接桩方案至关重要。
接桩方案1. 定位和测量在确定接桩位置之前，必须进行定位和测量。
使用专业测量设备确定桩的坐标和高程，确保准确性和一致性。
2. 钻孔根据设计要求，选择适当的钻孔设备和工具。
注意以下要点：- 钻孔应位于设计要求提供的范围内，以确保遵守结构设计。
- 钻孔的直径和深度应根据设计规定进行选择。
确保钻孔符合要求的质量和尺寸。
- 在钻孔过程中，要及时清除钻孔中的碎屑和杂物，确保孔内保持清洁和无障碍。
3. 钢筋安装根据设计要求和孔的尺寸，选择适当的钢筋，并按照以下步骤进行安装：- 钢筋应切割成适当的尺寸，并将其放置在孔内。
- 在需要连接钢筋时，使用合适的连接件，如扣件或焊接，确保连接牢固。
- 钢筋的布置应符合设计要求，以提供所需的强度和刚度。
4. 灌注混凝土在安装完钢筋后，可以开始灌注混凝土。
以下是关键步骤：- 选择适当的混凝土配合比，并确保混凝土的质量满足设计要求。
- 使用合适的设备将混凝土注入孔中，确保充分填充孔内并排除空洞和气泡。
- 在灌注过程中，要注意控制混凝土的流动和温度，以确保浇灌质量和孔的完整性。
5. 后续处理在灌注完成后，需要进行一些后续处理工作，以确保桩的质量和稳定性：- 保持灌注桩的湿润，防止过快的干燥和开裂。
- 定期进行验收和检查，确保桩的质量和安全性。
- 根据需要，进行后续的基础建设工作，如地面平整和固结。
总结钢筋混凝土钻孔灌注桩接桩方案是确保桩的质量和安全性的关键步骤。
通过正确的定位、钻孔、钢筋安装、混凝土灌注和后续处理，可以实现设计要求并提高地基的承载能力和稳定性。
在执行接桩方案时，务必遵循相关的法律和规定，确保施工过程的合法性和合规性。
混凝土钻孔灌注桩接桩方案
混凝土钻孔灌注桩接桩方案混凝土钻孔灌注桩接桩措施方案工程概况：山西太原御龙城一期工程A#楼122#桩顶设计标高为-9.85m，但实际施工中桩顶标高为-10.98m。
252#桩在土方开挖过程中在桩上部-10.45m处断桩，需要采取措施接桩。
接桩方法为将桩头上部混凝土剔除露出钢筋笼主筋，采用焊接方式将钢筋笼接至设计标高。
施工准备：1、场地平整：清理施工现场钻孔桩弃土、泥浆，平整场地，做好测量放样及挖孔的准备工作。
2、测量放样：依图纸设计放出桩位中点，以桩位中点拉十字线确定桩中心位置。
3、施工机具：高压水枪、空气压缩机、风镐、线锤、50插入式震动器、电焊机、棉纱、圆头短柄铁锹。
施工作业：1、挖孔：机械开挖至设计桩顶标高后改为人工挖孔，挖孔深度至接桩位置。
2、破桩头混凝土：人工开挖至接桩标高后，破除桩头混凝土，要求混凝土表面无夹碴，无松散混凝土，外露钢筋表面混凝土清理干净。
3、钢筋笼接长：按照灌注桩钢筋笼设计配筋加工钢筋笼，钢筋笼长度根据接桩长度确定，钢筋笼接长采用焊接方式连接，焊接采用单面搭接焊，焊缝长度10d。
4、基底混凝土处理：将钢筋表面附着混凝清净，清洗钢筋表面，清扫混凝土面小块混凝土及沙粒，以高压水枪冲洗干净，并用棉纱将表面积水、石粉清净。
5、灌注混凝土：接桩用混凝土标号同灌注桩设计混凝土标号，分层浇灌，每层30cm，采用插入式振动器，上层混凝土振捣插入下层混凝土内5~10cm，振捣时混凝土面标高应高于设计桩顶标高2~5cm，施工时将表面凿除。
质量标准：1、测量放样桩位中点偏差小于2mm。
2、钢筋焊接焊缝饱满、无夹渣，焊接时严禁烧伤主筋。
箍筋焊接采用跳焊，焊点梅花布置。
箍筋间距允许偏差（-20，+0）mm。
安全措施：1、孔口弃土应堆放在孔口5m以外，防止静载造成孔壁坍塌。
作业人员必须配戴安全帽，防止坠物伤人。
2、施工间歇时，对孔口进行围护或加盖处理，并设明显标识防止人员坠落造成伤亡。
混凝土钻孔灌注桩接桩方案
现场勘查
对施工场地进行实地考察，了解 地形、地质、水文等条件，以便 确定合理的施工方案。
测量定位
使用测量仪器确定桩位，确保桩 位准确无误，为后续施工提供可 靠依据。
桩位确定与标记
根据施工图纸和现场实际情况 ，确定需要接桩的桩位。
02
桩位标记Biblioteka 01桩位确定在桩位处设置明显的标记，以便 施工队伍能够快速准确地找到桩
承载力检测
01
通过静载试验检测接桩部位 的单桩承载力是否满足设计
要求。
02
通过低应变检测接桩部位的 桩身完整性，判断是否存在
断桩、缩颈等问题。
03
通过高应变检测接桩部位的 承载力及侧阻力分布情况。
验收标准与注意事项
接桩质量应符合相关规范和设 计要求，如《建筑地基基础工 程施工质量验收规范》等。
接桩施工完成后，应及时进行 质量检测与验收，确保接桩质 量合格。
浇筑混凝土
在模板内注入与原桩身相同的 混凝土，并振捣密实。
清理桩头
将已浇筑完成的桩身表面浮浆 清理干净，并凿毛，便于新旧 混凝土的结合。
支设模板
根据接桩部位的尺寸和形状要 求，支设模板并固定牢固。
养护与检测
对接桩部位进行养护，并进行 质量检测，确保接桩质量符合 要求。
02
接桩前的准备工作
现场勘查与测量
安全检查与维护
定期对施工现场进行安全检查，确保防 护装备的正常使用和有效性。
施工现场环境保护
施工噪音控制
采取有效措施降低施工噪音，如使用低 噪音设备、隔音材料等。
施工废水处理
对施工废水进行收集和处理，确保达标 排放。
施工粉尘控制
采取洒水、覆盖等措施减少施工粉尘的 产生和扩散。
钻孔灌注桩施工方案
钻孔灌注桩施工方案【1】钻孔灌注桩施工工艺1、钻孔灌注桩现场施工，可分为成孔和成桩(既砼灌注)两个环节。
在施工工艺流程中，钻进成孔之前的工序，属于成孔范围，其后属于成桩范围。
2、成孔前桩位放样和埋设护筒，直接关系到桩位的精确度。
因此，要求准确、可靠。
要求主动钻杆垂直，三点成一线(天车、转盘、孔口三者中心在同一条垂直线上)，转盘底座稳固可靠。
3、钻进成孔是成孔工艺的主要流程，在成孔过程中要求孔径符合设计要求，孔壁在成孔在成孔后不坍塌、变形；桩端孔深达到设计所要求的持力层深度。
并要求在现有地质条件复杂情况下，力求做到不发生孔内事故；在成孔过程中产生的大量岩屑、钻渣，通过泥浆循环带到地面，到达清除孔内固体颗粒的目的。
4、钢筋笼的制作与成孔同步进行，在灌注设备就位前，先吊放钢筋笼。
由于吊装高度的限制，钢筋笼必须分段制作，在孔口吊放时在搭接焊牢，最后全部吊放到位，然后下放导管到孔内。
在钢筋笼下置过程中，钢筋笼会刮乱孔壁，形成新岩屑，沉淀到孔底。
因此，需要第二次清孔。
二次清孔在导管内进行，清孔到达设计要求后，经业主和监理认可，方可进入砼灌注工序。
5、灌注工艺的关键，是要保证桩身砼的实密性良好。
为此，要求商品砼厂家拌出较好和易性的混凝土，灌注过程不允许间断。
6、钻孔灌注桩的施工是一项技术要求非常高的工程，为了确保桩基的施工质量，我们将从施工的每个环节入手，把质量和安全贯穿到每道程序中，做到环环紧扣有条不紊。
【2】泥浆工艺1、泥浆循环系统（1）泥浆池→泥浆→水龙头→沉淀→泥浆池。
（2）为了能及时根据施工需要调整泥浆性能，要求各机单独开挖泥浆池，各自建立一套循环方案。
2、泥浆性能的调整和处理（1）严格把好泥浆护壁，根据钻进地层特征，及时相应调整泥浆各项性能指标，是确保成孔和成桩全过程质量的主要环节。
（2）针对施工场地松散地层的情况，本工程刚开始施工时，先进行一些外工地性能较好的泥浆，钻进过程中利用地层特性造浆。
必要时，采用加入白泥粉和外加剂，强化泥浆性能指标，故有“泥浆是钻孔的血液”之称。
混凝土钻孔灌注桩接桩方案
混凝土钻孔灌注桩接桩方案混凝土钻孔灌注桩是一种常用的地基处理技术，通过在地下机械钻孔的过程中将钢筋混凝土灌注到孔内，并与周围土壤形成一体化的桩体，以提高地基的承载力和稳定性。
接桩是指在完成一根桩后，接着施工下一根桩的工作，接桩的方案设计合理与否直接影响到桩基工程的质量和效益。
下面，我将详细介绍混凝土钻孔灌注桩接桩方案。
一、前期准备工作1.桩基验收：施工前要对已完成的桩基进行验收，包括检查桩身和桩头的质量、尺寸、垂直度、位置偏差等，确保已完成的桩符合设计要求，并记录验收结果。
2.施工现场准备：清理施工现场，并按照设计要求，布置施工道路、测量控制点、竖井和工具设备等。
二、接桩方案设计1.接桩的先后顺序：应根据设计要求，结合施工条件，科学合理地确定桩的接桩顺序，避免因施工顺序不当导致邻近桩身变形或抗剪强度降低。
2.接桩间距：桩与桩之间的间距应符合设计要求，一般不得小于2倍的桩径，以保证桩体之间的剪力传递充分。
3.桥墩跨中段的桩接桩顺序：为了保证桥墩跨中段桩的施工质量和效率，可先施工横桩，再施工纵桩，最后施工斜桩；也可先施工纵桩，再施工横桩，最后施工斜桩。
具体的接桩顺序还需要考虑桥墩的结构形式和施工难易程度等因素。
4.填土区的桩接桩方案：在填土区域，由于填土挤压力和沉降会对桩身产生较大的影响，因此在施工时需要遵循从填土区边缘到中心的顺序进行接桩，同时要控制填土的层厚和施工速度，以减小对桩的影响。
5.桩与已建构筑物之间的桩接桩方案：桩与已建构筑物之间的桩需要进行相交或越过，设计时应考虑到此类特殊情况，采取相应的措施，如合理调整桩的位置和长度，增加横向剪力钢筋等。
三、接桩施工工艺1.挖孔：根据设计要求，逐根挖孔，保证孔径符合要求，孔壁垂直度满足设计要求，并对孔内清理干净。
2.钢筋安装：根据设计要求，在挖孔时先安装好纵向钢筋，并保证钢筋之间的间距和长短符合要求。
3.灌注混凝土：采用钻杆灌注法，将混凝土通过钻杆注入孔内，同时要注意随注随振实，避免产生空隙，保证注浆充实。
混凝土钻孔灌注桩接桩方案
混凝土钻孔灌注桩接桩方案混凝土钻孔灌注桩接桩方案一、项目背景在工程建设过程中，混凝土钻孔灌注桩是一种常用的基础工程技术。
钻孔灌注桩的接桩方案是确保桩基质量和安全性的重要环节。
本文将详细介绍混凝土钻孔灌注桩接桩方案的内容及步骤。
二、接桩方案设计2.1 桩基设计根据工程需要和地质勘探结果，确定混凝土钻孔灌注桩的数量、桩径、桩长和布置间距等参数。
2.2 钻孔施工2.2.1 确定钻孔位置，并进行临时桩基定位和标定。
2.2.2 钻孔设备的选择和安装，并进行钻孔。
根据设计要求，确定钻孔直径和深度。
2.2.3 钻孔过程中，及时记录钻孔情况，包括孔深、岩土层信息等。
2.2.4 钻孔结束后，对孔内进行清理，确保孔壁清洁。
三、灌注方案设计3.1 混凝土配合比设计根据工程要求和现场条件，确定混凝土配合比。
配合比中需要考虑混凝土的强度、耐久性和施工性能等因素。
3.2 混凝土灌注施工3.2.1 准备灌注设备和灌注管道，确保施工材料和设备符合质量要求。
3.2.2 灌注前，对钻孔进行检查，确保孔内无杂物。
3.2.3 进行混凝土灌注施工，保持灌注速度稳定，并确保混凝土充实均匀。
3.2.4 灌注过程中，及时记录施工情况，包括灌注速度、混凝土用量等。
四、施工注意事项4.1 安全注意事项4.1.1 施工现场应设置明显的安全警示标志，并配备必要的安全防护设施。
4.1.2 施工人员应穿着符合要求的安全防护装备，严禁从事与工作无关的行为。
4.2 质量控制要求4.2.1 施工过程中，严格按照设计要求和工艺流程进行操作，确保施工质量。
4.2.2 施工中，及时进行质量检查和记录，对不合格的地方及时进行修复和整改。
4.3 环境保护要求4.3.1 施工过程中，注意对周边环境的保护，禁止随意倾倒污染物。
4.3.2 施工结束后，及时清理施工现场，恢复环境整洁。
五、附件列表1. 钻孔记录表2. 施工质量检查记录表3. 施工安全事故处理记录4. 施工环境保护整改通知书六、法律名词及注释1. 建设工程法：指环境、水利、交通、矿产资源、市政公用事业等领域的建设项目的法律。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
xxxxxxxxxxxxxxxxxxxxxxxxxx
钻
孔
灌
注
桩
接
桩
方
案
xxxxx建设工程有限公司
xxx年xx月xx日
一、工程概况及编制依据 (3)
1.1工程概况 (3)
1.2编制依据 (3)
二、施工准备 (3)
2.1场地平整 (4)
2.2测量放样 (4)
2.3模板制作 (4)
2.4机械、人员准备 (4)
三、施工工艺流程 (4)
四、施工作业 (4)
4.1挖孔 (5)
4.2破桩头混凝土 (5)
4.4基底混凝土处理 (5)
4.5模板安装 (5)
4.6灌注混凝土 (5)
4.7混凝土的养护 (6)
4.8桩间回填 (6)
五、工艺要点 (6)
四、质量标准 (7)
五、安全措施 (7)
2.1场地平整
对施工现场钻孔桩弃土、泥浆集中清理，平整场地，做好测量放样及挖孔的准备工作。
2.2测量放样
依图纸设计放出桩位中点，以桩位中点拉十字线确定桩中心位置2.3模板制作
模板采用2-3mm钢板制作，成型直径大于桩径50-100mm，高度视接桩长度而定。
2.4机械、人员准备
高压水枪、空气压缩机、风镐、线锤、50插入式震动器、电焊机、棉纱、圆头短柄铁锹。
测量员2名，施工员1名，技术员1名，工人4名。
三、施工工艺流程
四、施工作业
凿除桩头混凝土
基底混凝土处理
钢筋的制作与绑扎
模板的制作与支护
灌注混凝土
监理验收合格
混凝土的养护
4.1挖孔
机械开挖至设计桩顶标高后改为人工挖孔，挖孔深度至接桩位置。
4.2破桩头混凝土
人工开挖至接桩标高后，破除桩头混凝土，要求混凝土表面无夹碴，无松散混凝土，外露钢筋表面混凝土清理干净。
4.3钢筋笼接长
按照灌注桩钢筋笼设计配筋加工钢筋笼，钢筋笼长度根据接桩长度确定，钢筋笼接长采用焊接方式连接，焊接采用单面搭接焊，焊缝长度10d。
4.4基底混凝土处理
将钢筋表面附着混凝清净，清洗钢筋表面，清扫混凝土面小块
混凝土及沙粒，以高压水枪冲洗干净，并用棉纱将表面积水、石粉清净。
4.5模板安装
综合本工程特点、难点、清水混凝土模板选取整体全钢大模板，有利于加快施工进度，减少水平方向接缝。
将制作号的钢模板套在处理好的桩头上，接缝内加塞海绵条。
立模时必须保证桩头上无土体进入。
为保证模板安装稳固，根据模板高度在模板周围用方木支撑牢固。
4.6灌注混凝土
1）混凝土进行分层连续浇注，每层浇注厚度50cm；
2）混凝土浇注一次完成。
采用插入式振动器振捣，浇注上层时插入
式振动器应伸入到下层一定深度（50~100mm），水平振捣间距为振捣
半径的1.5倍，振捣棒离模板约10cm左右，振动棒不得直接振捣模板和钢筋；
3）接桩采用的混凝土应提高一个强度等级；
4）浇注混凝土面标高应高于设计承台底高程10cm，保证桩头伸入承台10cm。
4.7混凝土的养护
1）混凝土浇注完毕后，为保证已浇注好的混凝土在规定龄期内达到设计要求的强，并防止产生收缩，应在12h以内对混凝土加以覆盖并保湿养护。
2）接桩混凝土浇水次数应能保持混凝土处于湿润状态；混凝土的养护用水应与拌制水相同，每隔2h浇水一次。
并用土工布围裹在桩周围，保证混凝土在不失水的情况下得到充足的养护，并保持土工布内一直湿润；
4.8桩间回填
混凝土达到设计强度75%以上，拆模后桩间回填采用级配砂石（或采用低标号混凝土回填），回填时必须分层夯实，分层厚度不得大于30cm。
五、工艺要点
1）基坑开挖完成后底部必须夯击密实，保证模板不下沉；
2）浇注混凝土前必须保证桩头顶面干净，无碎渣、尘土；
3）浇注混凝土前必须在桩头顶面洒水，保证桩头湿润；
4）模板安装完成后必须检查模板的垂直度，保证接桩竖直。
作业时检查护筒的牢固程度，保证施工参数符合要求；
5）混凝土浇注完成后顶面覆盖塑料薄膜，上面加土覆盖。
四、质量标准
1）测量放样桩位中点偏差小于2mm。
2）钢筋焊接焊缝饱满、无夹渣，焊接时严禁烧伤主筋。
箍筋焊接采用跳焊，焊点梅花布置。
箍筋间距允许偏差（-20，+0）mm。
五、安全措施
10孔口弃土应堆放在孔口5m以外，防止静载造成孔壁坍塌。
作业人员必须配戴安全帽，防止坠物伤人。
2）施工间歇时，对孔口进行围护或加盖处理，并设明显标识防止人员坠落造成伤亡。
3）地面以上提升人员与孔底作业人员要保持信息畅通，作业协调。
4）提升用绳索要经常检查，防止绳索老化蹦断后造成伤人事故。
