电动汽车充电机(站)设计
电动汽车充电站设计规范
电动汽车充电站设计规范精品汇编资料目次2术语和符号...........................................................2.1术语2.2符号3充电站规模及站址选择 .................................................3.1充电站规模.........................................................3.2站址选择........................................................... 4总平面布置...........................................................4.1一般规定...........................................................4.2充电设施及建筑布置 .................................................4.3道路5充电系统.............................................................5.1非车载充电机 .......................................................5.2交流充电桩......................................................... 6供配电系统........................................................... 7电能质量............................................................. 8计量系统............................................................. 9监控及通信系统 .......................................................9.1系统构成...........................................................9.2充电监控系统 .......................................................9.3供电监控系统 .......................................................9.4安防监控系统 .......................................................9.5通信系统........................................................... 10土建................................................................10.1建筑物............................................................10.2给排水............................................................10.3采暖通风与空气调节 ................................................10.4土建电气.......................................................... 11消防给水和灭火设施 .................................................. 12节能与环保..........................................................12.1建筑物、设备及材料节能 ............................................12.2噪声控制.......................................................... 附录A充电站计量系统示意图 ........................................... 附录B大型充电站监控系统结构示意图 ................................... 附录C充电站监控系统主要技术指标 ..................................... 本规范用词用语说明..................................................... 引用标准名录........................................................... 附：条文说明...........................................................Contents1Generalprovisions2Termsandsymbols3Scaleofchargingstationandsiteselection3.1Scaleofchargingstation3.2Siteselection4Generalplandesign4.1Generalrequirement4.2Layoutofchargingfacilitiesandbuildings4.3Roads5Chargingsystem5.1off-boardcharger5.2ACchargingspot6Powersupplyanddistributionsystem7PowerQuality8Powermeteringsystem9Monitoringandcommunicationsystem9.1Systemstructure9.2Chargingmonitoringsystem9.3Powersupplymonitoringsystem9.4Securityandprotectionsystem9.5Communicationsystem10Civilengineering10.1Buildings10.2Watersupplyanddrainage10.3Heating,ventilationandair-conditioning10.4Buildingelectricity11Watersupplyandinstallationforfirefighting12Energysavingandenvironmentprotection12.1Energy-savingofbuilding,equipmentandmaterials 12.2NoisecontrolAppendixADiagrammaticdrawingofchargingstationmeteringsystem AppendixBDiagrammaticdrawingoflarge-scalechargingstationmonitoringsystems tructure AppendixCMaintechnicalindexesofchargingstationmonitoringsystem ExplanationofWordinginthiscodeNormativestandardAddition:Explanationofprovisions。
电动汽车充电站设计
电动汽车充电站设计随着电动汽车的普及，电动汽车充电站成为了一个不可或缺的交通设施，为电动汽车的充电提供便利。
电动汽车充电站的建设不仅需要满足充电需求，还需要考虑节能、环保、可持续发展等因素。
一、充电设备的选型电动汽车充电设备的种类主要有三种：直流快速充电设备、交流快速充电设备和交流慢速充电设备。
直流快速充电设备的充电速度最快，但成本高、电费贵、管理难度大；交流快速充电设备成本低、管理可控、安全性高，但需要标准交流电源支持；交流慢速充电设备成本低，管理简单，充电速度较慢，适合于居民小区、停车场等场所。
因此，根据充电站的使用场景和预期充电速度需求，选择最适合的充电设备方案。
二、充电站选址充电站选址是一项复杂的工作，需要考虑多方面因素。
首先要考虑交通便利程度，可以选择人流量较大、汽车流量相对较大的地方。
其次，要考虑设施周边环境和目标用户群体，避免影响生活、工作及安全。
同时，在选址时还需考虑充电站运营性质、充电站规模、充电站管理等因素，以满足充电站的可持续发展需求。
三、充电站设施充电站的设施包括充电设备、配电箱、充电枪、充电管理系统、安全防护设施等。
其中，充电管理系统是关键，能够实现充电设备的远程监控和管理，提高充电站的管理效率。
在安全防护方面，应加装过电压保护装置、漏电保护装置等设备，保证充电站的电器安全。
同时，在店面的设计上，需要有足够的停车位、地面标志、标示牌、顾客服务等方面都应符合标准，呈现良好的用户体验。
四、充电站运营模式现在市面上的充电站运营模式有很多种，如自营模式、加盟模式和合作模式等。
自营模式运营成本较高，但相对稳定，为用户提供更加高质量的产品和服务。
加盟模式是一种更为普及的运营方式，主要是由总部提供统一的运营标准和品牌标准，但可招募更广泛的客户，快速达到盈利的目的。
合作模式则是另一种新型充电站运营模式，主要是与相关企业进行合作，以两者的权益相互促进。
五、充电站的投资和回报建设电动汽车充电站是一项较大的投资，包括设备选购、安装、选址、布局等多方面内容。
电动汽车充电机(站)设计规范
电动汽车充电机（站）设计规范目次前言 11 适用范围 22 引用标准 23 定义 34 对充电机的要求 44.1 适应电池类型 44.2 对供电电压的要求 44.3操作方式 44.4 充电机的充电效率和功率因数 54.5 充电机控制的安全要求 55 充电控制导引电路 75.1 充电控制导引电路组成 75.2 安全控制功能 76 对充电连接器的要求 76.1 主要技术参数 76.2 对连接器的基本要求 86.3 连接器插接端子的连接和分离顺序 97 充电机接口和通信要求 97.1 充电机接口 97.2充电机通信要求 98 计量、计费 99 充电机的质量认证 1010 外观、标识和标志 10前言电动汽车能源供给系统主要由供电系统、充电系统和动力蓄电池构成。
充电机（站）是充电系统的重要组成部分。
制定充电机（站）的技术标准，是建立能源供给系统的基础。
目前已经颁布的电动汽车充电系统国家标准有：GB/T 18487.1-2001《电动车辆传导充电系统一般要求》、GB/T 18487.2-2001《电动车辆传导充电系统电动车辆与交流/直流电源的连接要求》、GB/T 18487.3-2001《电动车辆传导充电系统电动车辆与交流/直流充电机（站）》。
本规范是在GB/T 18487标准的基础上，根据国家电网公司建立能源供给系统的要求，对电动汽车充电机（站）的基本功能、工作状态、安全要求、充电控制导引电路、充电连接器、接口和通信要求、产品质量认证等做出了规定。
对充电站技术规范其他部分的内容将在后期工作中补充和完善。
国家电网公司将根据项目进展需要，陆续发布相关技术规范（草案），在项目实施过程中修改、完善和提高，最终形成国家或行业标准。
本规范供国家电网公司所属各省市公司试行，并请各省市公司根据实施情况，提出修改建议。
1 适用范围本规范适用于国家电网公司设计使用的电动汽车用充电机（站）。
2 引用标准下列标准所包含的条文，通过在本规范中引用而构成为本规范的条文。
电动汽车充电站设计规范

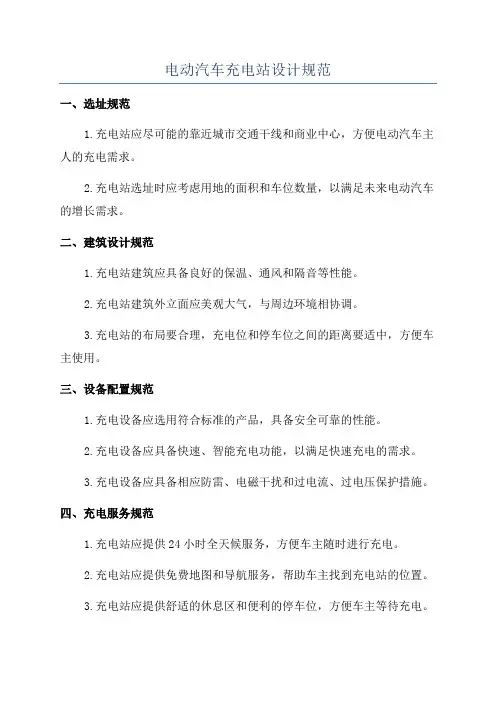

电动汽车充电站设计规范一、选址规范1.充电站应尽可能的靠近城市交通干线和商业中心，方便电动汽车主人的充电需求。
2.充电站选址时应考虑用地的面积和车位数量，以满足未来电动汽车的增长需求。
二、建筑设计规范1.充电站建筑应具备良好的保温、通风和隔音等性能。
2.充电站建筑外立面应美观大气，与周边环境相协调。
3.充电站的布局要合理，充电位和停车位之间的距离要适中，方便车主使用。
三、设备配置规范1.充电设备应选用符合标准的产品，具备安全可靠的性能。
2.充电设备应具备快速、智能充电功能，以满足快速充电的需求。
3.充电设备应具备相应防雷、电磁干扰和过电流、过电压保护措施。
四、充电服务规范1.充电站应提供24小时全天候服务，方便车主随时进行充电。
2.充电站应提供免费地图和导航服务，帮助车主找到充电站的位置。
3.充电站应提供舒适的休息区和便利的停车位，方便车主等待充电。
五、安全管理规范1.充电站应设置明显的安全警示标志，指引车主正确使用充电设备。
2.充电站应定期进行设备和线路的检测和维护，确保设备的安全运行。
3.充电站应配备消防器材和急救设备，以应对可能发生的紧急情况。
六、环境保护规范1.充电站应选择低噪音、低挥发性物质的建材和设备，降低对周边环境的影响。
2.充电站应设置合理的垃圾分类设施，促进垃圾的分类处理，减少对环境的污染。
七、数据管理规范1.充电站应配备完善的数据管理系统，记录充电数量、充电时间等重要数据。
2.充电站应保护车主个人信息的隐私，并合法合规地进行数据管理。
设计规范的制定可以提高电动汽车充电站的建设水平和服务质量，为电动汽车的推广和使用提供良好的保障。
同时，充电站的设计规范也应根据实际需求进行调整和更新，以适应电动汽车行业的快速发展。
《电动汽车充电系统技术规范第部分充电站及充电桩设计规范》
《电动汽车充电系统技术规范第部分充电站及充电桩设计规范》首先，在充电站的设计中，要考虑充电站的位置选择、建筑布局、出入口等方面。
充电站建设应选择便于用户停车和充电的位置，同时考虑周边环境和道路条件，保证充电站的安全和便利。
充电站的建筑布局应兼顾功能性、美观性和可扩展性，确保充电设备的布置合理、方便维护。
出入口设计应符合交通规范，并考虑用户的便利和安全。
其次，在充电桩的设计中，要考虑充电桩的类型选择、功能配置、外观设计等方面。
充电桩的类型包括直流快充桩和交流慢充桩，根据充电需求和场地条件选择适当的充电桩类型。
充电桩的功能配置包括充电接口类型、充电功率调整、充电时长显示等，根据充电设备和用户需求进行合理配置。
充电桩的外观设计应符合美学要求，并考虑用户体验和易于识别。
此外，在充电站和充电桩的设计中，还需要考虑充电设备的安全和可靠性。
充电设备应符合国家相关标准和技术要求，确保安全可靠的充电过程。
充电设备应具备过流、过压、过温等保护功能，并设有紧急停止按钮，以应对突发情况。
充电设备应具备实时监测和远程控制功能，以便对充电过程进行监控和管理。
充电站和充电桩的建设还需要考虑与电力网的连接和配套设施的建设。
充电设备应符合电力网接入标准，确保电能的安全供应和合理利用。
充电站应建设充电设备和配套设施的管理系统，包括充电设备的运维监控、用户管理和支付系统，旨在提供用户友好的充电服务。
最后，充电站和充电桩的建设还需要遵循环境保护的要求。
充电站应合理使用电能，减少能源浪费和环境污染。
充电桩的布置应考虑充电设备的排放和噪音控制，减少对周边环境的影响。
综上所述，《电动汽车充电系统技术规范第部分充电站及充电桩设计规范》从充电站的位置选择、建筑布局、出入口设计，到充电桩的类型选择、功能配置、外观设计，再到充电设备的安全性、可靠性，以及与电力网的连接和配套设施的建设，全面规范了电动汽车充电站和充电桩的设计要求，为电动汽车的充电提供了安全、高效和便利的保障。
新能源汽车充电站设计标准
新能源汽车充电站设计标准新能源汽车充电站是支持电动汽车发展的重要基础设施，其设计标准直接关系到充电站的安全、高效运营以及用户体验。
制定和遵循严格的充电站设计标准，能够确保充电设施的可靠性、可持续性，并促使新能源汽车行业的进一步发展。
本文将深入讨论新能源汽车充电站设计标准的重要性、主要内容、可能包含的要素以及标准的应用。
一、重要性安全性：充电站设计标准首先关注的是用户和设备的安全。
通过规范化设备选型、电气系统设计等方面，可有效预防事故发生，确保用户在使用过程中的安全。
设备互通性：充电站设计标准能够规范充电接口、通信协议等关键要素，保障不同厂家生产的电动汽车和充电设备的互通性，提高充电网络的覆盖率。
充电效率：标准化设计可以优化充电设备的布局和配置，提高充电效率，缩短充电时间，提升用户体验。
环境友好：设计标准可以引导充电站的建设和运营更加环保，例如采用可再生能源、减少电网负荷峰值等措施，推动绿色出行。
成本控制：标准化的设计可以减少充电站建设和运维成本，提高设备的使用寿命，降低总体投资。
二、主要内容基础设施设计：包括充电站的场地选择、布局规划、通道设置、停车位布置等方面的规定，确保场地合理利用，满足车辆充电的需求。
设备选型和布置：规定充电桩的类型、功率、数量，以及设备的布局和配置，确保设备的高效运行和满足不同用户需求。
电气系统设计：包括电源系统的设计、电气安装规范，以及对电缆、接头等关键部件的要求，确保充电设备的电气安全。
充电接口和通信协议：规范充电接口的设计和标准，确保各个充电设备之间的互通性，以及通信协议的一致性，方便用户使用。
安全保障：设计标准应明确充电站的安全保障要求，包括火灾防范、紧急救援措施、设备故障处理等方面，确保用户和设备安全。
环保要求：引导充电站在建设和运营中考虑环保因素，鼓励采用清洁能源、减少能源浪费等措施，推动可持续发展。
三、可能包含的要素充电桩类型：规定直流快充桩、交流慢充桩等不同类型的充电桩的设计和配置标准。
电动汽车充电站的设计与实现
电动汽车充电站的设计与实现随着电动汽车的普及，电动汽车充电站的建设与设计成为了亟待解决的问题。
充电站不仅需要满足电动汽车充电的基本需求，同时还需要考虑用户的便利性、充电效率、安全性等多个方面的因素。
本文将从充电站布局、充电设备选型、充电站管理等方面进行详细介绍。
首先，充电站的布局是设计的第一步。
充电站应该选址在交通便利、人流量大的地方，如商业区、居民区、车站附近等。
此外，充电站的布局应该合理，充电桩之间的距离要合适，以方便电动汽车同时进行多台充电。
其次，充电设备的选型也是设计的重要内容。
一般来说，充电设备分为直流充电桩和交流充电桩两种类型。
直流充电桩具有充电速度快的优点，适用于短途快速充电；而交流充电桩则适用于长时间充电，充电效率较低。
在设计充电站时，应根据用户需求和充电场景选择适当类型的充电设备，以确保用户能够获得满意的充电体验。
充电站的管理也是设计的重要内容之一、管理系统应该能够实时监测充电设备的状态，提供实时的充电桩信息和空闲充电桩的位置，为用户提供预约和导航等服务。
同时，管理系统还应具备故障报修、充电费用管理等功能，方便充电站的维护和管理。
为提高用户使用充电站的体验，充电站还可以考虑配备一些附加服务设施，如休息室、饮水机、免费WiFi等。
这些设施能够满足用户的基本需求，增加用户停留的时间，提高充电站的利用率。
充电站的安全性也是设计的重要考虑因素之一、充电设备应具备防雷、防水、防尘等功能，以保护充电设备的正常运行。
此外，充电站还应设有监控设备，以确保充电站的安全。
充电站的设计与实现需要综合考虑以上多个因素。
只有在充分的规划、设计和管理的基础上，充电站才能够有效地提供便捷、高效、安全的充电服务。
同时，随着电动汽车的普及，充电站的建设也需要与政府政策和市场需求相结合，以实现可持续发展。
总结起来，电动汽车充电站的设计与实现需要从布局、充电设备选型、管理、附加服务设施、安全性等多个方面进行考虑。
只有在这些方面综合考虑的基础上，充电站才能够提供便捷、高效、安全的充电服务，满足用户的需求。
第六章电动汽车充电站设计
式中：
——电动汽车动力蓄电池的串联电池单体数量；
——充电机输出电压裕度系数，宜取1.0～1.1；
——单体电池最高电压(V)。
第三节 充电站充电系统设计
(4)充电机直流输出电压范围宜从电压优选范围中选择一组最高电压大于或等于的等级确定。 2.非车载充电机输出额定电流的选择 (1)根据电动汽车动力蓄电池的容量和充电速度以及供电能力和设备性价比，在确保安全、可靠充电的情况下确定最大充电电流。 (2)充电机输出的直流额定电流应优先采用以下值：10A、20A、50A、100A、160A、200A、315A和400A。 (3)充电机的输出直流额定电流可按式(6-2)计算：
第三节 充电站充电系统设计
(6-2)
式中：
——充电机输出电流裕度系数，宜取1.00～1.25；
——电动汽车动力蓄电池最大允许持续充电电流(A)。
(4)应从电流优选值中选择一个大于或等于的数值确定为充电机直流输出额定电流。
3.非车载充电机的功能要求 (1)具有根据电池管理系统提供的数据动态调整充电参数、自动完成充电过程的功能。 (2)具有判断充电机与电动汽车是否正确连接的功能，当检测到电接口连接异常时，应立即停止充电。
第二节 充电站选址及平面布置
一.充电站选址 1.影响电动汽车充电站选址的因素 (1)运行经济性。 (2)电网安全性。 (3)交通便利性。 (4)区域发展性。 ①人口数量。 ②居民消费习惯。
第二节 充电站选址及平面布置
2.充电站选址 充电站是中低压配电网的重要组成部分，站址选择应兼顾电网规划的要求，并与电网规划、建设与改造紧密结合，以满足电力系统对电力平衡、供电可靠性、电能质量、自动化等方面的要求，并结合变配电设施的建设、改造进行科学、合理的选址。 (1)充电站的选址应结合城市电动汽车发展规划统筹考虑，并与配电网现状和近远期规划紧密结合，以满足充电站对供电可靠性、电网对充电站电能质量和自动化的要求。充电站的站址应接近供电电源端，并便于供电电源线路的进出。 (2)公共充电站应选择在进出车便利的场所，充电站进出口宜与城市次干道路相连，便于车辆通行，不宜选择在城市干道的交叉路口和交通繁忙路段附近。
